Introduction

Vue d'ensemble

Le point d'accès SIP est une fonction simple et pratique à configurer. Il permet la sonnerie de groupe et augmente le nombre de comptes SIP utilisables.

Définissez le téléphone A comme point d'accès SIP et les autres téléphones (B, C) comme clients du point d'accès SIP. Lorsqu'un appel est passé au téléphone A, les appareils A, B et C sonnent simultanément. Dès qu'un appareil répond, la sonnerie s'arrête sur tous les autres ; la réponse simultanée n'est pas prise en charge. Lorsque B ou C passe un appel sortant, il utilise le numéro SIP enregistré par le téléphone A.

Le GP210i peut fonctionner comme un mini autocommutateur privé (PABX) et s'associer à d'autres produits Fanvil (ex: BHP-SOS10) pour gérer les appareils d'extension, notamment le redémarrage à distance et la mise à jour du micrologiciel.

Modèles compatibles

Cette fonction est prise en charge à partir de la version micrologicielle V25. Modèles de téléphones compatibles :

1. Gamme BX

2. Gamme BH

3. Téléphones industriels

Exemple d'utilisation

Dans un logement équipé de téléphones dans la chambre, le salon et la salle de bains : sans le point d'accès SIP, chaque appareil nécessite un compte SIP distinct. Grâce au point d'accès SIP, un seul compte suffit pour tous les téléphones, ce qui simplifie la gestion.

Sans point d'accès SIP : seul le téléphone appelé sonne.
Avec point d'accès SIP : tous les téléphones sonnent en même temps (sonnerie de groupe). Lorsqu'un appareil répond, les autres arrêtent de sonner.

Instructions d'utilisation

Configuration du point d'accès SIP

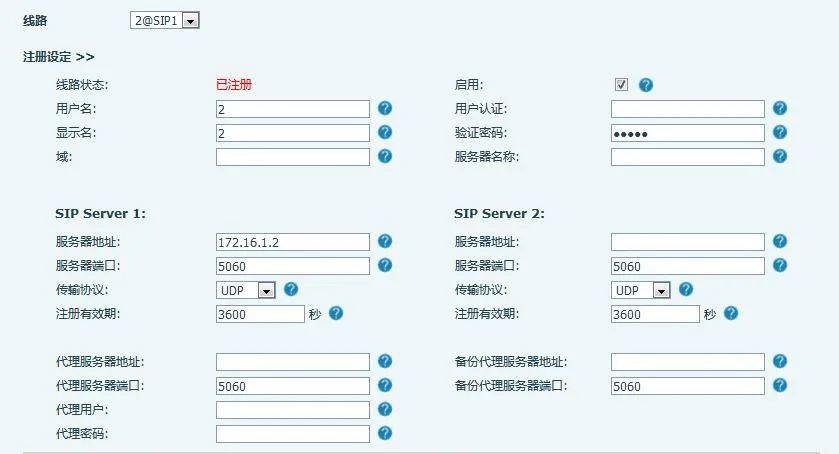

Mode avec numéro enregistré

Le serveur du point d'accès prend en charge l'enregistrement SIP et attribue des numéros d'extension aux clients.

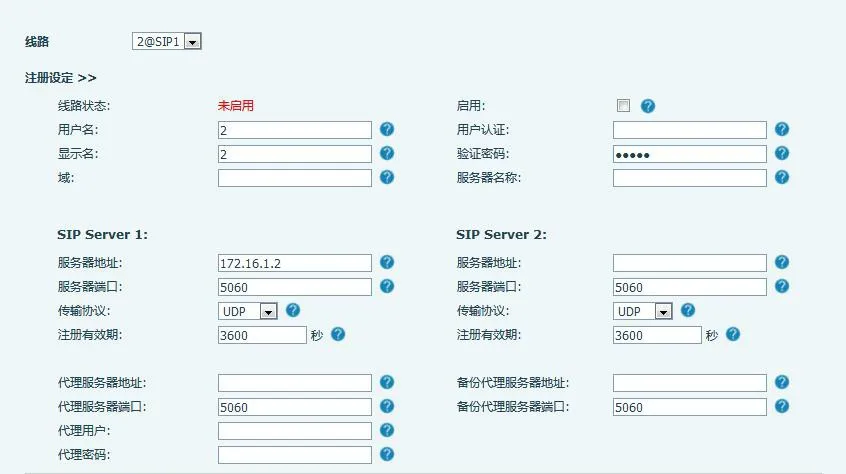

Mode sans enregistrement (uniquement série X56)

Le serveur hotspot peut fonctionner sans enregistrement SIP tout en distribuant les extensions. Les champs Numéro et Serveur sont obligatoires dans ce mode.

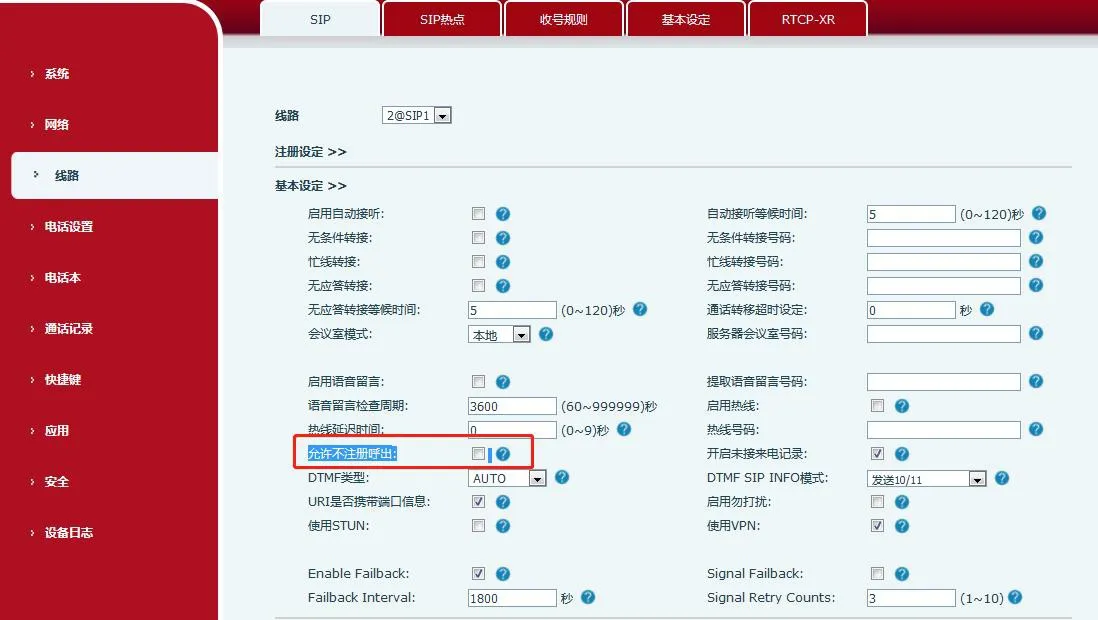

Remarque : Activez l'option « Appel sans enregistrement » pour autoriser le serveur à appeler les extensions.

Chemin de configuration ci-dessous :

Paramétrage du point d'accès SIP (exemple : BX6)

1. Activer le hotspot : définissez « Activer le hotspot » sur Activé.

2. Mode : sélectionnez Hotspot (l'appareil agit en tant que serveur SIP Hotspot).

3. Type de surveillance : choisissez Diffusion ou Multicast. Le multicast réduit les paquets de diffusion réseau. Le serveur et les clients doivent utiliser le même type.

4. Adresse de surveillance : adresse IP multicast pour la communication serveur/client (requise uniquement en mode Multicast ; la diffusion utilise l'adresse IP WAN par défaut).

5. Port local : port de communication personnalisé (doit être identique sur le serveur et les clients).

6. Nom : attribuez un nom au point d'accès SIP.

7. Mode de sonnerie externe : TOUS (Maître + Extensions), Extension (seules les extensions sonnent), Maître (seul le maître sonne).

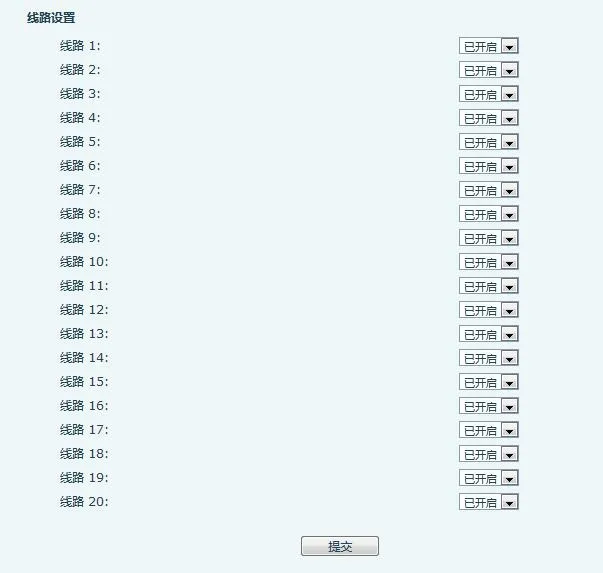

8. Paramètres de ligne : activer le point d'accès SIP sur les lignes SIP sélectionnées.

1. Appareils connectés : liste des clients en ligne et de leurs alias (numéros d'extension).

Remarque : Pour la configuration du GP210i en tant que serveur hotspot, consultez la section 2.2.

Configuration du serveur hotspot GP210i

Paramètres du serveur

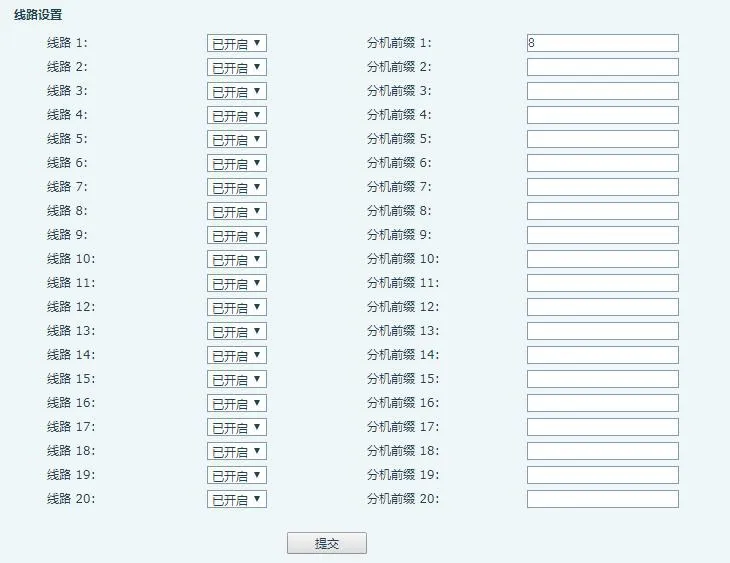

Lorsque le GP210i sert de serveur hotspot, vous pouvez configurer un Préfixe d'extension :

• Activer / désactiver le préfixe par ligne SIP

• Numéro d'extension final = Préfixe + Numéro d'extension attribué

Exemple : Préfixe=8, Extension=001 → Numéro final=8001

Gestion des extensions hotspot

Remarque : Lorsque le GP210i est le serveur, déplacez manuellement les appareils de la liste « Extensions non gérées » vers « Extensions gérées ».

Les extensions gérées prennent en charge le redémarrage à distance, la mise à jour micrologicielle et la sonnerie de groupe. Mode de gestion : 0 = accès illimité, 1 = appareils autorisés uniquement.

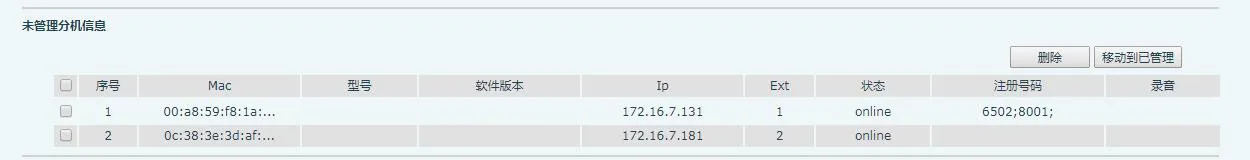

1. Extensions non gérées
Le serveur attribue automatiquement des comptes aux clients et les affiche ici.

1. MAC : adresse MAC de l'appareil

2. Modèle : référence de l'appareil

3. Version : version du micrologiciel

4. IP : adresse IP de l'appareil

5. Ext : numéro d'extension attribué

6. État : En ligne / Hors ligne

7. Numéro enregistré : compte SIP maître

8. Supprimer : retirer l'appareil

9. Passer en géré : attribuer les droits de gestion

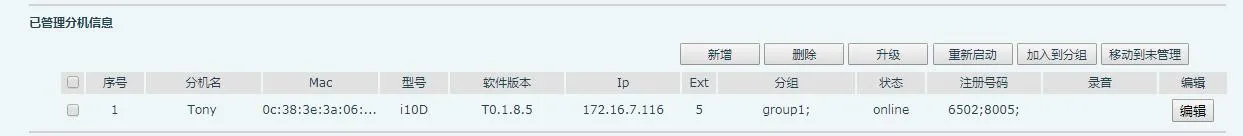

2. Extensions gérées
Prend en charge le redémarrage, la mise à jour, la modification, le regroupement et la suppression.

1. Nom de l'extension : libellé de l'appareil

2. MAC : adresse MAC

3. Modèle : référence de l'appareil

4. Version : version du micrologiciel

5. IP : adresse IP

6. Ext : numéro d'extension

7. Groupe : groupe associé

8. État : En ligne / Hors ligne

9. Numéro enregistré : compte SIP maître

10. Modifier : modifier le nom / MAC / extension / groupe

11. Ajouter : ajouter manuellement un appareil (MAC requise)

12. Supprimer : retirer l'appareil

13. Mise à jour : mise à jour micrologicielle à distance

14. Redémarrer : redémarrage à distance

15. Ajouter au groupe : affecter à un groupe

16. Passer en non géré : révoquer les droits de gestion

3. Groupes hotspot
Composez le numéro de groupe pour déclencher la sonnerie simultanée de tous les membres.

1. Nom : libellé du groupe

2. Numéro : numéro de sonnerie de groupe

3. Modifier : modifier le groupe

4. Ajouter : créer un nouveau groupe

5. Supprimer : supprimer le groupe

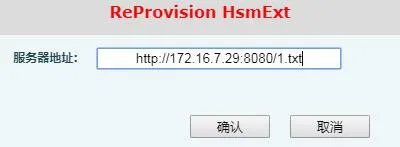

Mise à jour des extensions

Pour mettre à jour les appareils gérés, saisissez l'URL du serveur de mise à jour et validez. L'appareil téléchargera et installera la nouvelle version du micrologiciel.

Paramétrage du client SIP Hotspot

Exemple avec le BX6 en tant que client : aucune configuration manuelle de compte SIP n'est nécessaire. Le client récupère automatiquement les paramètres du hotspot.

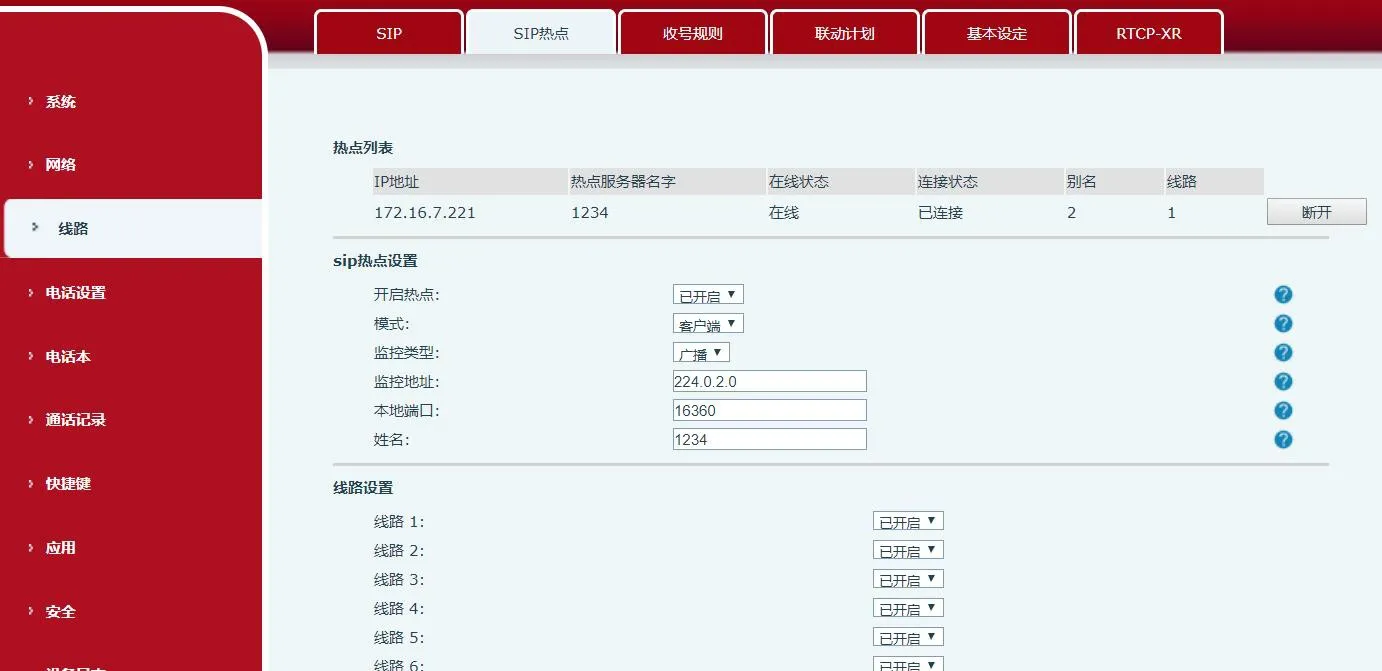

1. Définir le mode sur Client

2. Configurer tous les autres paramètres (Type de surveillance / Port / Adresse) en correspondance avec le serveur hotspot

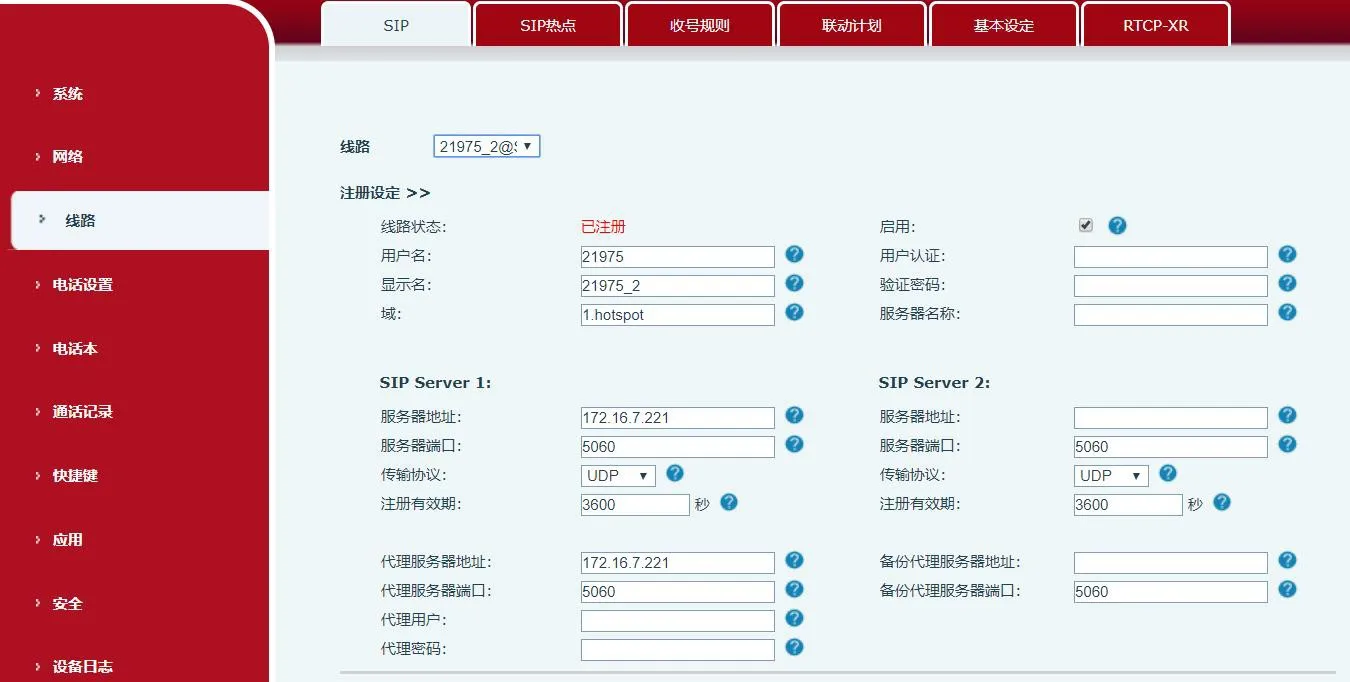

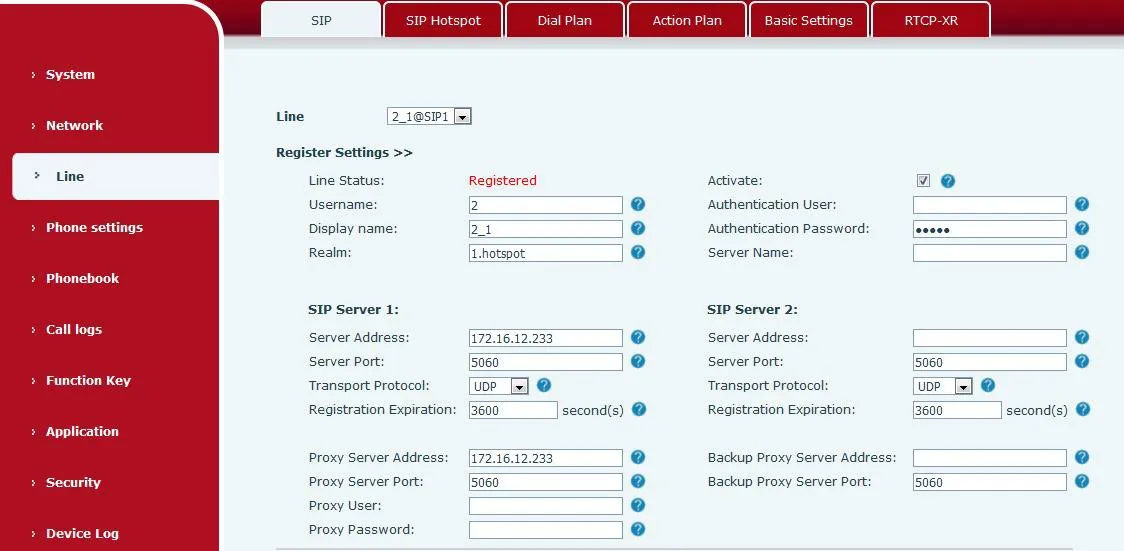

L'adresse IP du serveur et les noms d'affichage se remplissent automatiquement :

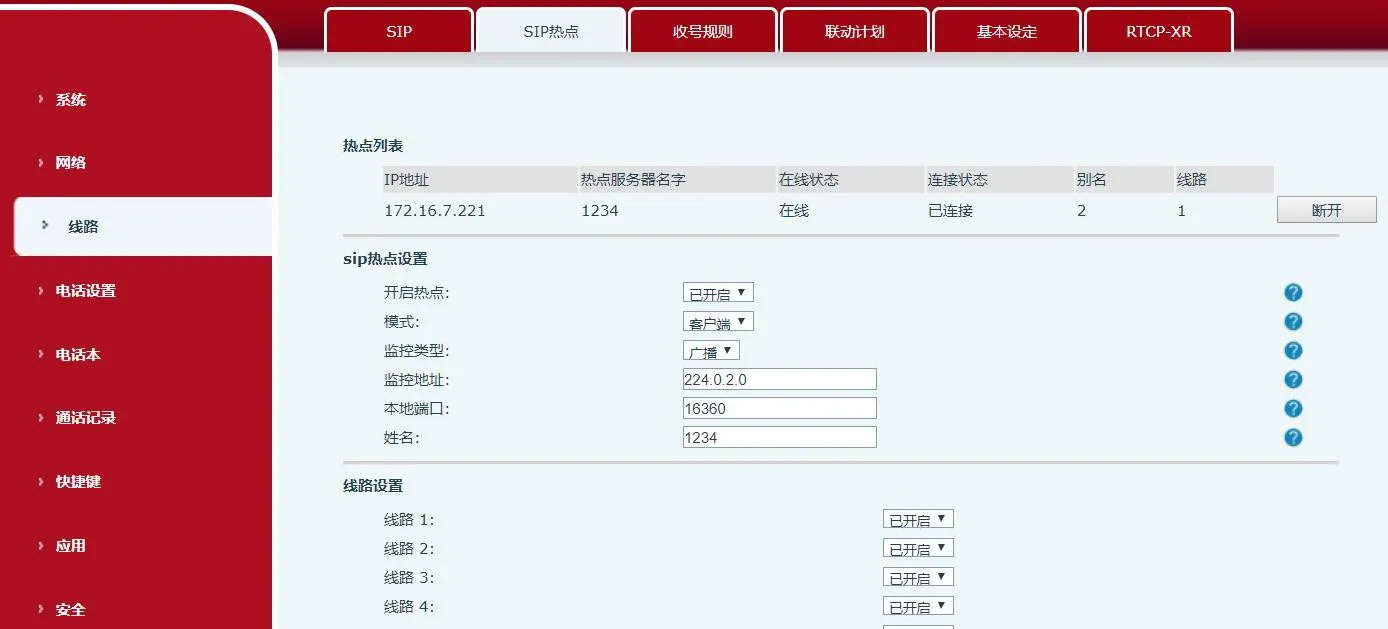

La liste des hotspots affiche les serveurs connectés (ex: IP:172.16.7.221, Ligne:0). Composez le numéro 0 pour appeler le maître du hotspot. Cliquez sur Déconnexion pour mettre fin à la liaison.

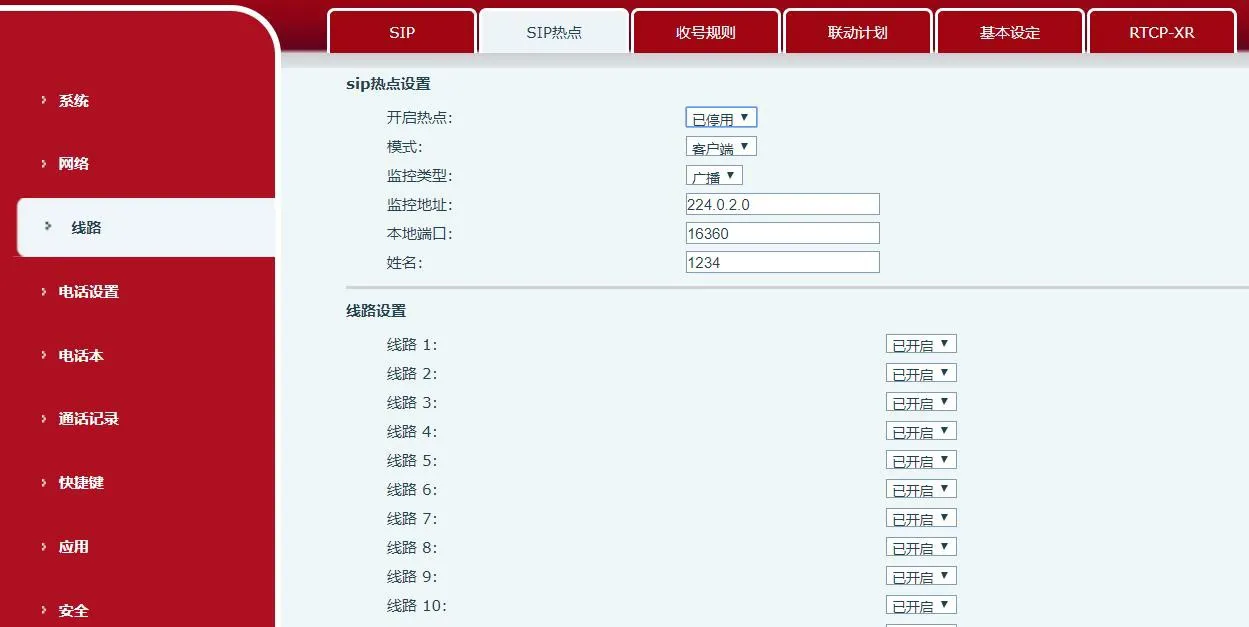

Lors de la désactivation du point d'accès :
• Client : suppression des informations d'enregistrement
• Maître : conservation des informations d'enregistrement

Consignes importantes :

• Plusieurs hotspots sur un même réseau nécessitent des segments d'adresse de surveillance distincts

• Le serveur hotspot et les clients peuvent tous deux passer des appels externes

• Le hotspot prend en charge le transfert d'appel ; les clients disposent uniquement des fonctions d'appel de base

• X5S/X6 : prise d'effet immédiate ; X3S/X4/BH : redémarrage requis

Opérations d'appel

1. Appels entre extensions

• Avec préfixe d'extension :

  • Maître → Extension : 8000 → 8001

  • Extension → Maître : 8001 → 8000

  • Extension → Extension : 8001 → 8002

• Sans préfixe :

  • Maître → Extension : 0 → 1

  • Extension → Maître : 1 → 0

2. Appel externe vers le maître ou les extensions

Composez le numéro externe du maître. Tous les appareils (maître + extensions) sonnent en même temps. Le premier à répondre établit la communication.

3. Appel externe depuis le maître ou une extension

Composez directement le numéro externe depuis le téléphone maître ou n'importe quel client.
