Ce guide explique la numérotation directe IP pour les dispositifs de contrôle d’accès sur le même LAN sans enregistrement PBX, avec modèles compatibles, connexion réseau, appel par raccourci, numérotation manuelle, règles Dial Peer, réglages clavier et appels sans enregistrement.
Lorsque les dispositifs de contrôle d’accès se trouvent dans le même LAN interconnecté et ne sont pas enregistrés dans un environnement PBX, la fonction de numérotation directe IP peut être utilisée afin d’établir une communication interne entre les dispositifs.
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① Un i20S et un téléphone (X7A), un switch POE (ou une alimentation DC), puis connecter les dispositifs au switch.
② Un ordinateur de débogage, connecté au switch, afin de garantir que le réseau entre l’ordinateur et le téléphone est joignable.
Connecter le i20S/i52W/i53W au switch, puis connecter l’ordinateur au même switch que le dispositif. S’assurer que le réseau entre l’ordinateur et le dispositif communique correctement. Le schéma de connexion est présenté ci-dessous :
Schéma de connexion du dispositif et de l’ordinateur
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64 : en veille, maintenir la touche de numérotation rapide pendant 10 secondes. Un bip retentit pendant 5 secondes. Appuyer une fois sur la touche de numérotation rapide dans les 5 secondes ; le bip s’arrête et l’appareil annonce automatiquement l’adresse IP.
i20S/i23S/i30/i31S : maintenir la touche # de l’appareil pendant 3 secondes dans les 30 secondes suivant la mise sous tension. La voix annonce automatiquement l’adresse IP locale.

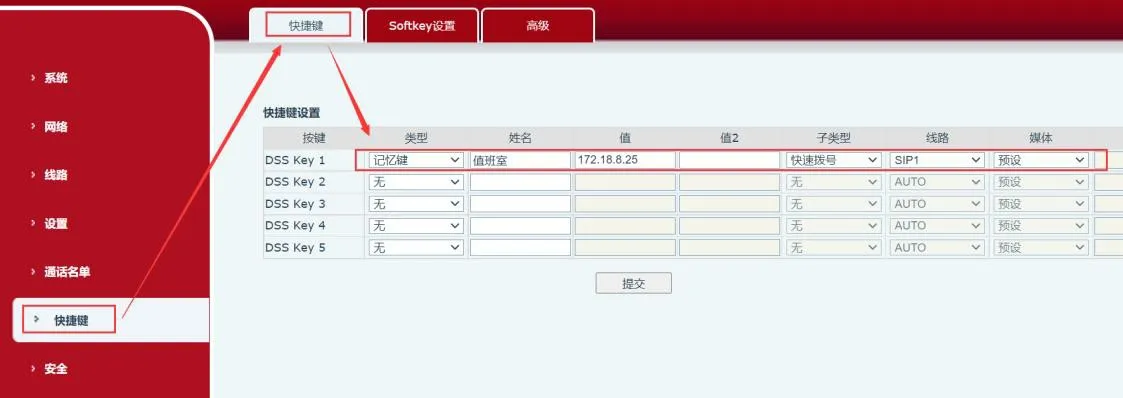

Se connecter à l’interface web de l’appareil. Dans Touche de raccourci---Touche de raccourci---Paramètres de touche de raccourci, remplir les informations et valider. Choisir “Touche mémoire” comme type, personnaliser le nom, saisir l’IP de l’appareil distant comme valeur, puis choisir “Numérotation rapide”.
Applicable à : i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
Saisir l’adresse IP sur le clavier du contrôle d’accès pour lancer l’appel. Par exemple, 172.18.8.23 appelle 172.18.8.5, où “.” est remplacé par la touche “*”.
L’utilisation des règles de numérotation nécessite une configuration sur la page web de l’appareil. Les étapes sont décrites ci-dessous.
Connexion web : saisir l’adresse IP obtenue dans le navigateur, puis entrer le nom d’utilisateur et le mot de passe pour se connecter (admin par défaut).
Après connexion, aller à “Ligne”---“Dial Peer”---“Ajouter Dial Peer”, puis configurer comme indiqué ci-dessous :
① Numéro : personnalisé ; le numéro saisi ici remplacera le numéro d’origine pour l’appel ;
② Destination : adresse à appeler. Il est possible de saisir une adresse IP ou un compte SIP ; si un compte SIP est utilisé, l’enregistrement du compte SIP est nécessaire. Ici, l’adresse IP est utilisée comme exemple ;
Schéma d’ajout d’une règle de numérotation
1. Dans “Paramètres de contrôle d’accès”---“Paramètres de fonction”, configurer comme illustré. Dans “Paramètres généraux”, effectuer les réglages suivants :
① Régler “Mode des touches” sur “Numérotation et saisie de mot de passe” : la saisie par touches peut alors servir à numéroter et à saisir le mot de passe ;
② Régler “Mode de saisie par défaut” sur “Mot de passe” : par défaut, la saisie par touches sert uniquement à la vérification du mot de passe ;
Dans “Paramètres des touches programmables”, effectuer les réglages suivants :
Régler l’état veille de “Touche *” sur “Commutation du mode de saisie”, et sélectionner “Numéro sortant” pour “Numérotation” ;
Schéma du mode des touches et des paramètres des touches programmables
2. Dans “Paramètres de contrôle d’accès”---“Paramètres de fonction”---“Paramètres de base”, décocher “Numérotation à longueur fixe”, comme indiqué ci-dessous ;

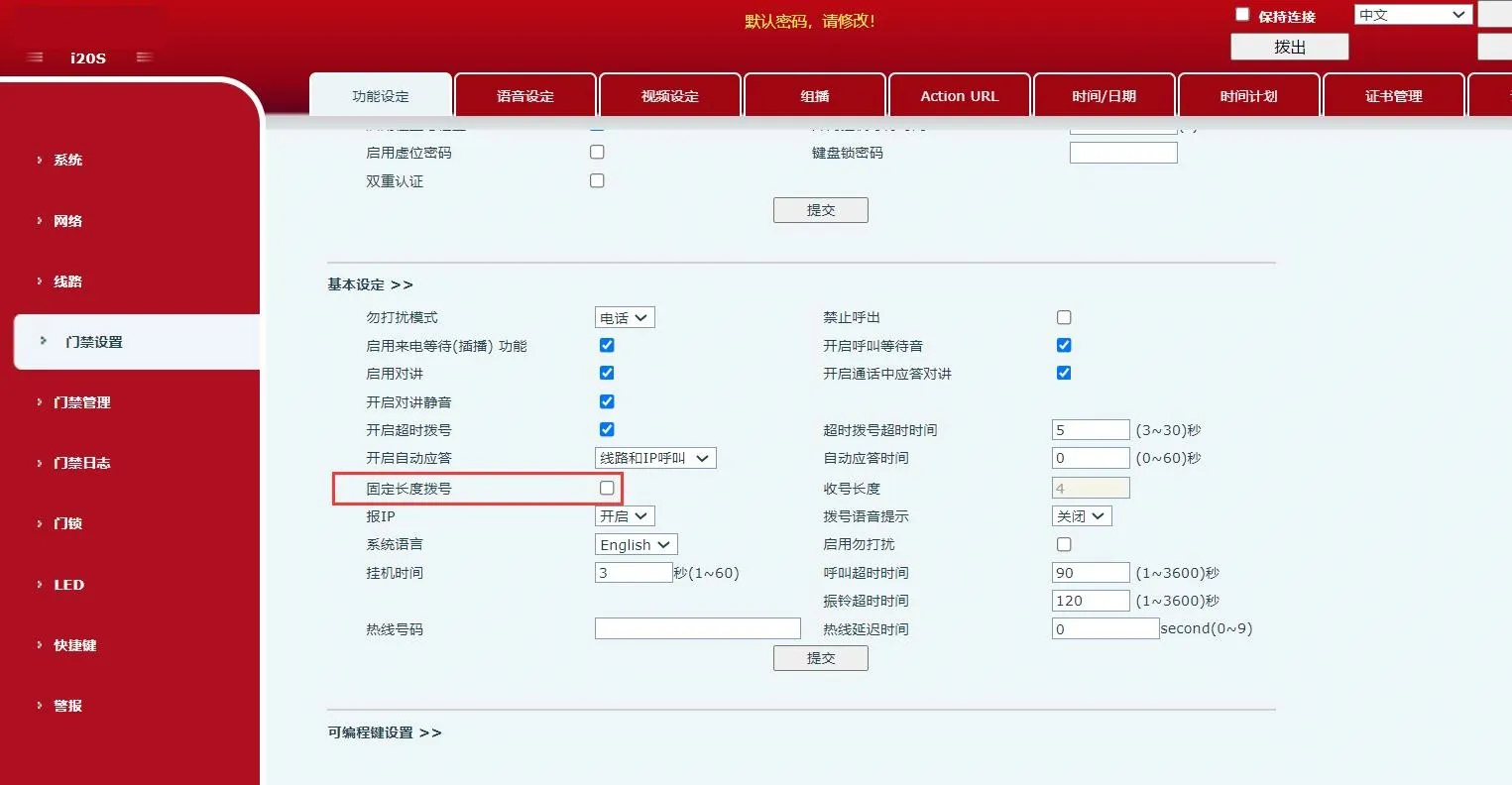

Schéma d’annulation de la numérotation à longueur fixe
3. Une fois la configuration terminée, saisir “*numéro personnalisé*” sur le clavier de l’appareil pour appeler immédiatement. Il est aussi possible de saisir “*numéro personnalisé” et d’attendre 3 secondes pour que l’appareil appelle automatiquement. Dans cet exemple, saisir “*111*” ou “*111” pour appeler.
Remarques :

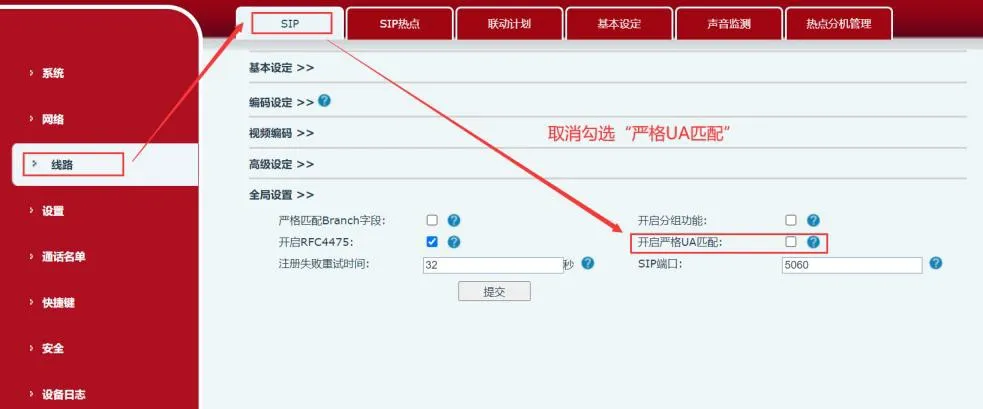

Désactiver la correspondance UA stricte sur l’appareil appelé afin de garantir la réception des appels entrants.

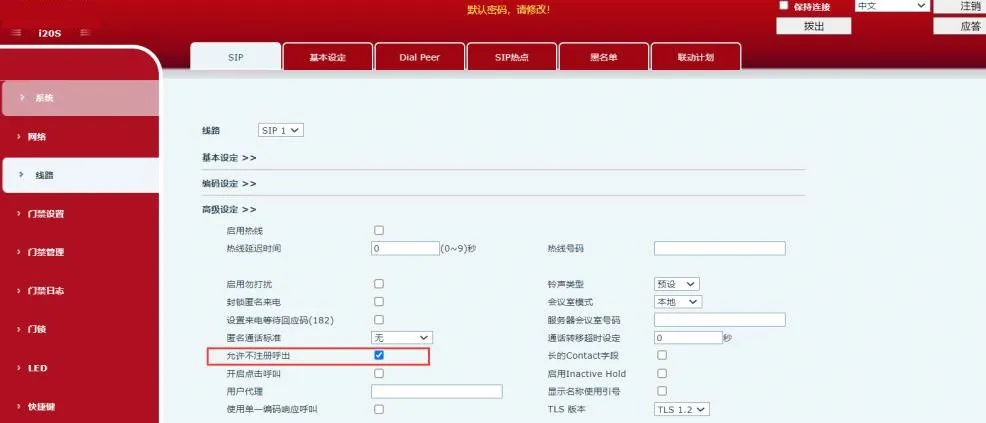

Cocher l’autorisation des appels sortants sans enregistrement afin que l’appareil puisse appeler sans être enregistré.
