Le guide de mise à niveau de l‘image du téléphone SIP à écran couleur couvre le papier peint personnalisé, le logo, les spécifications des icônes de clé DSS, la création de Photoshop, l‘emballage 7-Zip, les étapes de mis
Les téléphones IP à écran couleur prennent en charge la mise à niveau personnalisée du fond d'écran de l'écran de veille et du logo du titre. Les téléphones de la série H5 prennent également en charge la mise à niveau personnalisée des icônes des touches de raccourci. Deux méthodes de mise à niveau sont disponibles : mise à niveau via l'interface Web et mise à niveau via l'approvisionnement automatique. Formats d'image pris en charge : .bmp et .tar.gz.
1. Spécifications du fond d'écran pour différents modèles de téléphones à écran couleur :
Tableau 1 - Spécifications du fond d'écran pour la série à écran couleur
| Modèle | Résolution L*H | Profondeur de couleur | Format | Taille du fichier | Nom du fichier |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | Illimité |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | Illimité |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | Illimité |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | Illimité |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | Illimité |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | Illimité |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | Illimité |
| BX6-Principal | 480*272 | 24bit RGB888 | bmp | ~380KB | Illimité |
| BX6-Secondaire | 240*320 | 16bit RGB565 | bmp | ~150KB | Illimité |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | Illimité |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Illimité |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Illimité |
| GP210/GP210i-Principal | 480*272 | 24bit RGB888 | bmp | ~380KB | Illimité |
| GP210/GP210i-Secondaire | 320*480 | 16bit RGB565 | bmp | ~300KB | Illimité |
2. Spécifications des icônes de touches DSS pour différents modèles de téléphones à écran couleur :
Tableau 2 - Spécifications des icônes de touches DSS pour modèles à écran couleur
| Modèle | Résolution L*H | Profondeur de couleur | Format | Taille du fichier | Nom du fichier | |
| BX3S/BX4 | - | - | - | - | - | |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | Voir Tableau 3 | |
| BX4U-Latéral | 25*25 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX4U-Secondaire | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX5U-Latéral | 25*25 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX5U-Secondaire | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX6U-Latéral | 25*25 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX6U-Secondaire | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX5S | - | - | - | - | - | |
| BX6-Secondaire DSS | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale | |
| BX7 | - | - | - | - | - | |
| BX7C | 31*31 | 32bit | Png | ~4KB | Voir Tableau 4 Touche DSS Latérale | |
| GP210/GP210i-Latéral | 25*25 | 32bit | Png | ~2KB | Voir Tableau 4 Touche DSS Latérale | |
| GP210/GP210i-Secondaire DSS | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 Touche DSS Normale |
3. Nomenclature des icônes de numérotation abrégée sur l'écran de veille pour les téléphones BH5 :
Tableau 3 - Nomenclature des icônes personnalisées pour téléphones H5
| Type de fichier | Nom du fichier | Format | Taille du fichier | Résolution LxH |
| Réception | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| Service | ICON_SERVICE | bmp | ~5KB | 54x54 |
| Nettoyage | ICON_CLEANING | bmp | ~5KB | 54x54 |
| Réveil | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| Urgence | ICON_EMG | bmp | ||
| ~5KB | 54x54 | |||
| Gestionnaire | ICON_MANAGER | bmp | ~5KB | 54x54 |
Remarque : La couleur de fond des images des touches de raccourci doit être noire pour supprimer l'arrière-plan et afficher des icônes circulaires sur l'écran LCD.
4. Nomenclature des icônes de touches DSS sur l'écran de veille pour téléphones à écran couleur :
Tableau 4 - Icônes de touches DSS et DSS latérales
| Type de touche DSS | Nom d'icône de touche DSS latérale | Nom d'icône de touche DSS normale |
| Liste BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Aucun | side_custom_dss_edit.png | custom_dss_edit.png |
| Événement de touche | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Ligne | side_custom_dss_line.png | custom_dss_line.png |
| URL et URL d'action | side_custom_dss_url.png | custom_dss_url.png |
| Mcast | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Touche mémoire/Transfert supervisé | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Touche mémoire/Transfert aveugle | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Touche mémoire/Mise en attente d'appel | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Touche mémoire/Redirection d'appel | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Touche mémoire/Conférence | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Touche mémoire/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Touche mémoire/Interphone | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Touche mémoire/MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Touche mémoire/Nouvel appel | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Touche mémoire/Présent | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Touche mémoire/Numérotation abrégée | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Spécifications du logo du titre pour téléphones à écran couleur :
Remarque : Les séries BX5S et BX6 ne prennent pas temporairement en charge la mise à niveau personnalisée du logo du titre.
| Modèle | Résolution LxH | Profondeur de couleur | Format | Taille du fichier | Nom du fichier |
| BX3S/BX4/BH5/D5 | L ≤ Largeur écran ; H < hauteurBarreTitre | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Hauteur de la barre de titre (hauteurBarreTitre):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

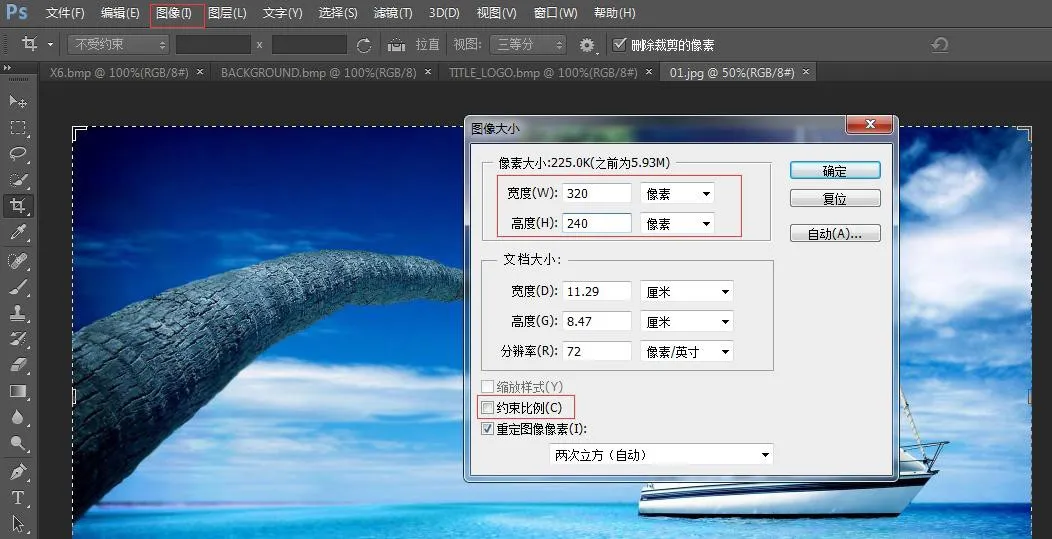

Ouvrez Photoshop → Ouvrez votre image → Image → Taille de l'image
<
Définissez la largeur et la hauteur en fonction de votre modèle de téléphone. Décochez "Conserver les proportions" → Cliquez sur OK

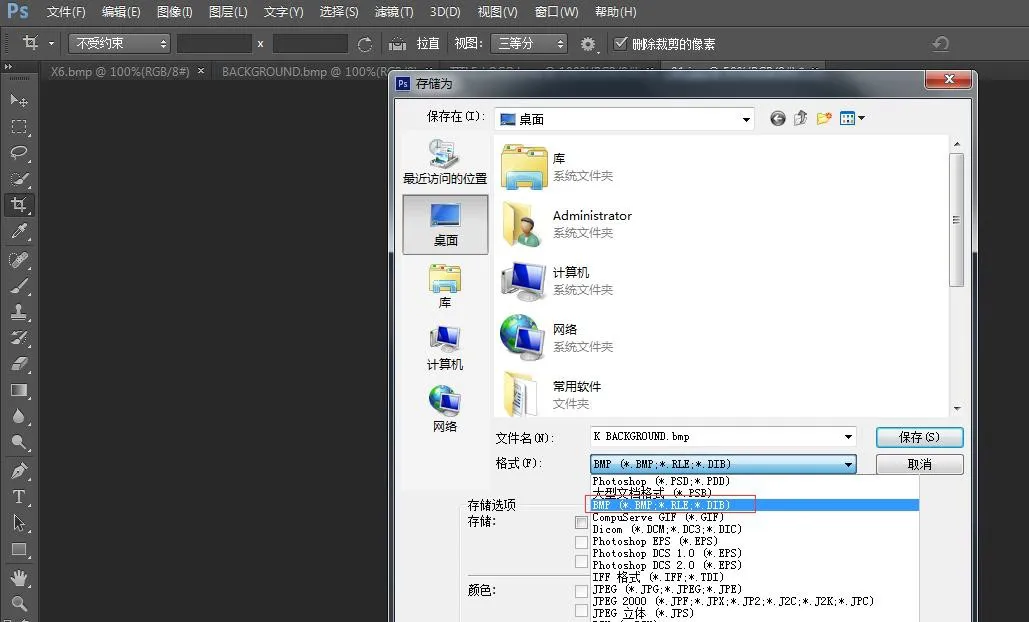

Fichier → Enregistrer sous → Sélectionnez le format BMP

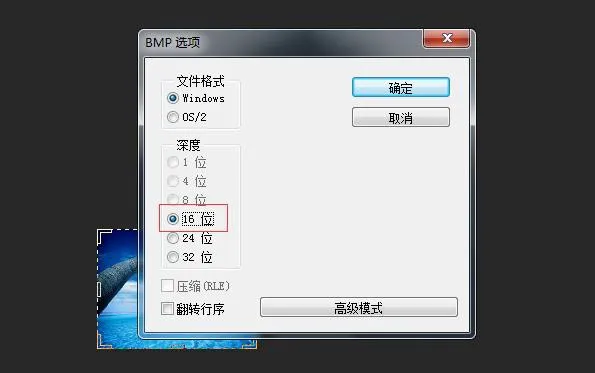

Cliquez sur Enregistrer, sélectionnez la profondeur de couleur correcte comme indiqué :
<
Sélectionnez la profondeur de couleur correspondant à votre modèle de téléphone → OK. Création de l'image terminée.
3. Le logo du titre, les icônes de numérotation abrégée et les touches DSS utilisent la même méthode de création.
4. Comment créer le paquet etc.tar.gz

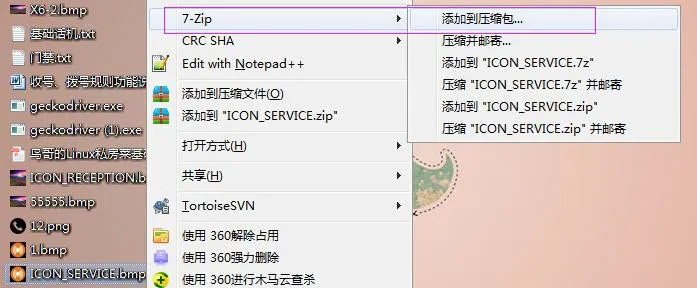

Utilisez l'outil 7-Zip (Exemple : ICON_SERVICE.bmp)

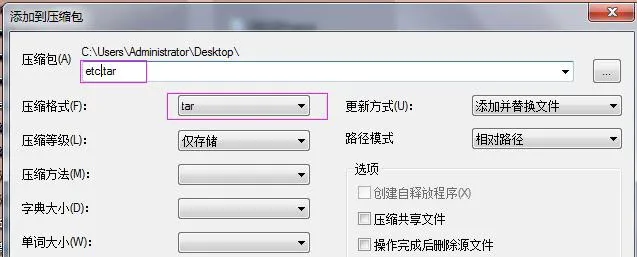

1) Clic droit sur le fichier → 7-Zip → Ajouter à l'archive → Format d'archive : tar → OK → Génère etc.tar

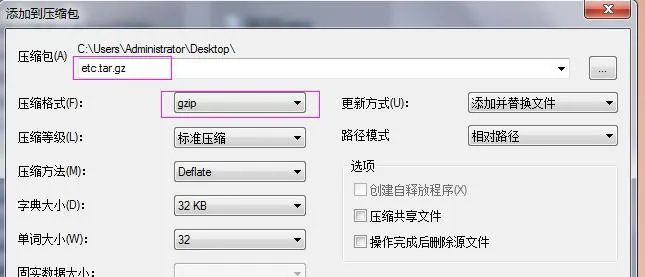

2) Clic droit sur etc.tar → 7-Zip → Ajouter à l'archive → Format d'archive : gzip → OK → Génère etc.tar.gz
Mise à niveau du fond d'écran pour BX3S/BX4/BH5
H5 prend en charge la mise à niveau du fond d'écran, du logo du titre et des icônes de numérotation abrégée en veille.

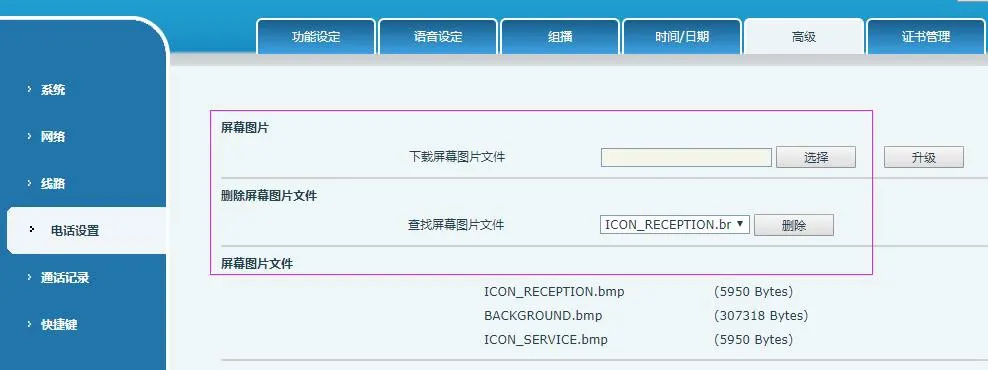

Connectez-vous à l'interface Web du téléphone → Paramètres du téléphone → Avancé → Images d'écran. Téléversez les fichiers .bmp ou etc.tar.gz ici.
<
Après une mise à niveau réussie, vous pouvez visualiser et supprimer des images sur cette page.

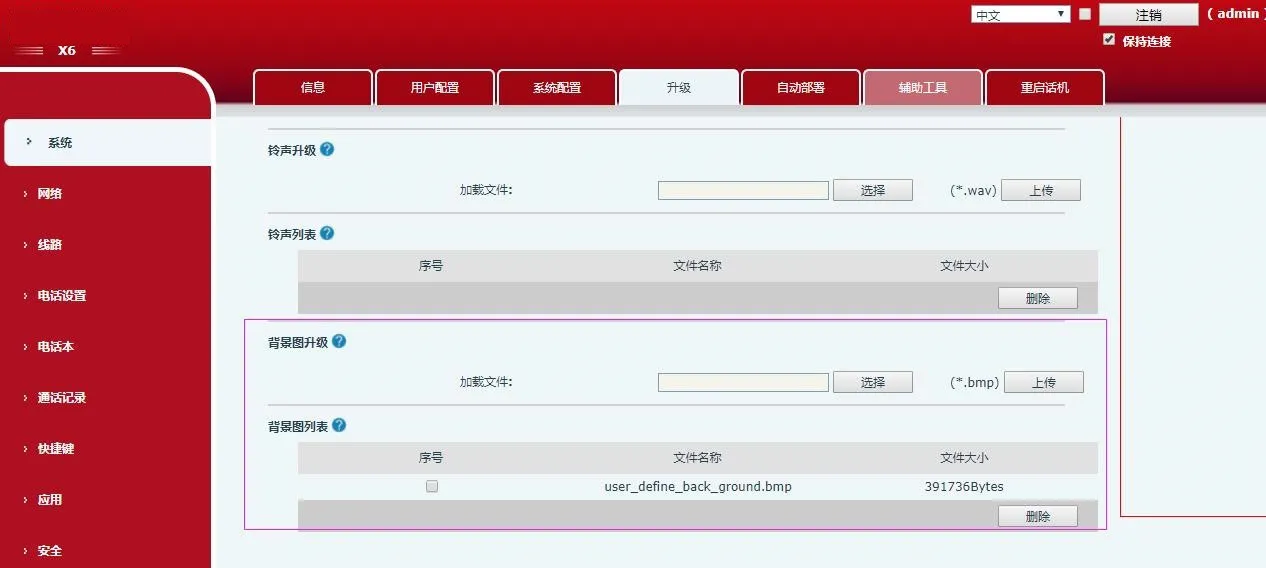

Mise à niveau du fond d'écran pour BX5S/BX6/BX7/BX7C/GP210/GP210i
Connectez-vous à l'interface Web du téléphone → Système → Mise à niveau → Mise à niveau du fond d'écran
<
Après une mise à niveau réussie, vous pouvez visualiser et supprimer des fonds d'écran sur cette page.

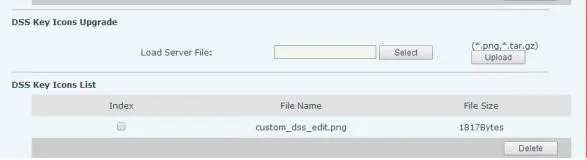

Mise à niveau des icônes de touches DSS pour BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 méthodes)
1) Mise à niveau directe (.png)
Interface Web : Système → Mise à niveau → Mise à niveau des icônes de touches DSS. Téléversez des icônes personnalisées (doivent suivre les règles de nommage du Tableau 4). Les icônes mises à niveau apparaissent dans la Liste des icônes de touches DSS.
2) Mise à niveau par lots (.tar.gz)
Pour une mise à niveau en masse d'icônes, utilisez le paquet .tar.gz (nom personnalisé pris en charge).
① Commande d'empaquetage sous Linux : tar –zcvf etc.tar.gz xxx.png xxx1.png
② Empaquetage sous Windows (7-Zip) :
- Sélectionnez les fichiers → Clic droit → 7-Zip → Ajouter à l'archive → tar → OK (créer etc.tar)
- Clic droit sur etc.tar → 7-Zip → Ajouter à l'archive → gzip → OK (créer etc.tar.gz)

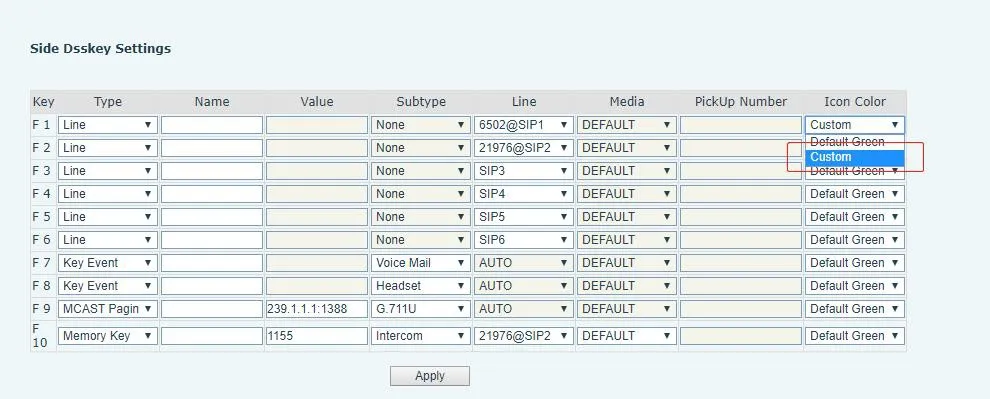

Après la mise à niveau, sélectionnez les icônes de touches DSS personnalisées sur l'interface Web.
Approvisionnement automatique pour la série BX34 (fond d'écran, logo du titre ; H5 prend en charge les icônes de numérotation abrégée)
Ajoutez Auto Etc Url dans la section
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

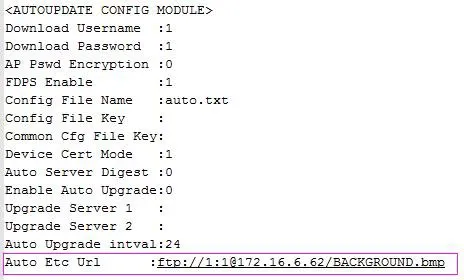

Exemple de configuration (BACKGROUND.bmp):
Les modèles BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i utilisent la même méthode d'approvisionnement automatique pour le fond d'écran et les icônes de touches DSS (pas de support pour le logo du titre). Les noms de fichiers sont personnalisables.
Exemple (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
