Le guide de mise à niveau de l‘image du téléphone SIP à écran couleur couvre le papier peint personnalisé, le logo, les spécifications des icônes de clé DSS, la création de Photoshop, l‘emballage 7-Zip, les étapes de mis
Les téléphones IP à écran couleur prennent en charge la mise à jour personnalisée du fond d'écran de veille et du logo d'en-tête. Les téléphones de la série H5 prennent également en charge la mise à jour personnalisée des icônes des touches de raccourci. Deux modes de mise à jour sont disponibles : mise à jour via l'interface web et mise à jour par provisionnement automatique. Formats d'image pris en charge : .bmp et .tar.gz.
1. Spécifications du fond d'écran selon les différents modèles de téléphones à écran couleur :
Tableau 1 - Spécifications du fond d'écran série écran couleur
| Modèle |
Résolution L*H |
Profondeur de couleur | Format | Taille du fichier | Nom du fichier |
| BX3S/BX4 | 320*240 |
16bit RGB565 |
bmp | ~150KB | Illimité |
| BX3SG | 320*240 |
16bit RGB565 |
bmp | ~150KB | Illimité |
| BX3U | 320*240 |
16bit RGB565 |
bmp | ~150KB | Illimité |
| BX4U | 320*240 |
16bit RGB565 |
bmp | ~150KB | Illimité |
| BH5 | 480*320 |
16bit RGB565 |
bmp | ~300KB | Illimité |
| BX5S | 480*320 |
16bit /24bit RGB565 |
bmp | ~300KB | Illimité |
| BX5U | 480*320 |
16bit RGB565 |
bmp | ~300KB | Illimité |
| BX6-Main | 480*272 |
24bit RGB888 |
bmp | ~380KB | Illimité |
| BX6-Sub | 240*320 |
16bit RGB565 |
bmp | ~150KB | Illimité |
| BX6U | 480 * 272 |
24bit RGB888 |
bmp | ~380KB | Illimité |
| BX7 | 800*480 |
24bit RGB888 |
bmp | ~1.00MB | Illimité |
| BX7C | 800*480 |
24bit RGB888 |
bmp | ~1.00MB | Illimité |
| GP210/GP210i-Main | 480*272 |
24bit RGB888 |
bmp | ~380KB | Illimité |
| GP210/GP210i-Sub | 320*480 |
16bit RGB565 |
bmp | ~300KB | Illimité |
2. Spécifications des icônes de touche DSS selon les différents modèles de téléphones à écran couleur :
Tableau 2 - Spécifications des icônes de touche DSS des modèles à écran couleur
| Modèle |
Résolution L*H |
Profondeur de couleur | Format | Taille du fichier | Nom du fichier |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 |
16bit RGB565 |
bmp | ~5KB | Voir Tableau 3 |
| BX4U-Side | 25*25 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX4U-Sub | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX5U-Side | 25*25 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX5U-Sub | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX6U-Side | 25*25 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX6U-Sub | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX5S | - | - | - | - | - |
| BX6-Sub DSS | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | Voir Tableau 4 - Touche DSS latérale |
| GP210/GP210i-Side | 25*25 | 32bit | Png | ~2KB | Voir Tableau 4 - Touche DSS latérale |
| GP210/GP210i-Sub DSS | 42*42 | 32bit | Png | ~3KB | Voir Tableau 4 - Touche DSS standard |
3. Dénomination des icônes de numérotation rapide en veille pour les téléphones BH5 :
Tableau 3 - Dénomination des icônes personnalisées des téléphones série H5
| Type de fichier | Nom du fichier | Format | Taille du fichier | Résolution LxH |
| Accueil | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| Service | ICON_SERVICE | bmp | ~5KB | 54x54 |
| Nettoyage | ICON_CLEANING | bmp | ~5KB | 54x54 |
| Réveil | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| Urgence | ICON_EMG | bmp | ~5KB | 54x54 |
| Gestion | ICON_MANAGER | bmp | ~5KB | 54x54 |
Remarque : La couleur de fond des images de touches de raccourci doit être noire pour supprimer l'arrière-plan et afficher des icônes circulaires sur l'écran LCD.
4. Dénomination des icônes de touche DSS en veille pour les téléphones à écran couleur :
Tableau 4 - Icônes des touches DSS et DSS latérales
| Type de touche DSS | Nom de l'icône touche DSS latérale | Nom de l'icône touche DSS standard |
| Liste BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Aucune fonction | side_custom_dss_edit.png | custom_dss_edit.png |
| Événement de touche | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Ligne | side_custom_dss_line.png | custom_dss_line.png |
| URL & URL d'action | side_custom_dss_url.png | custom_dss_url.png |
| Multidiffusion | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Touche mémoire / Transfert supervisé | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Touche mémoire / Transfert aveugle | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Touche mémoire / Mise en attente d'appel | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Touche mémoire / Renvoi d'appel | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Touche mémoire / Conférence | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Touche mémoire / DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Touche mémoire / Interphone | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Touche mémoire / MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Touche mémoire / Nouvel appel | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Touche mémoire / Présence | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Touche mémoire / Numérotation rapide | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Spécifications du logo d'en-tête pour les téléphones à écran couleur :
Remarque : Les séries X5S & X6 ne prennent pas en charge temporairement la mise à jour personnalisée du logo d'en-tête.
| Modèle | Résolution LxH | Profondeur de couleur | Format | Taille du fichier | Nom du fichier |
| X3S/X4/H5/D5 | L ≤ Largeur écran ; H < titlebarH | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Hauteur de la barre d'en-tête (titlebarH) :
A : H5 = 40px
B : BX3S/BX4/D5 = 35px
Adobe Photoshop

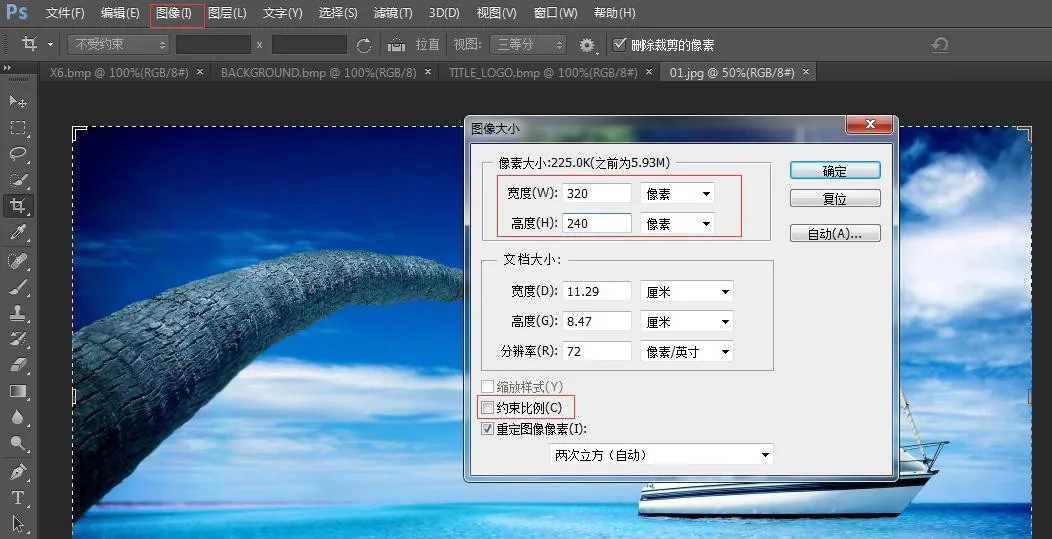

2.1 Ouvrir Photoshop → Ouvrir votre image → Image → Image Size
<
Définissez la largeur et la hauteur selon votre modèle de téléphone. Décocher « Constrain Proportions » → Cliquer sur OK

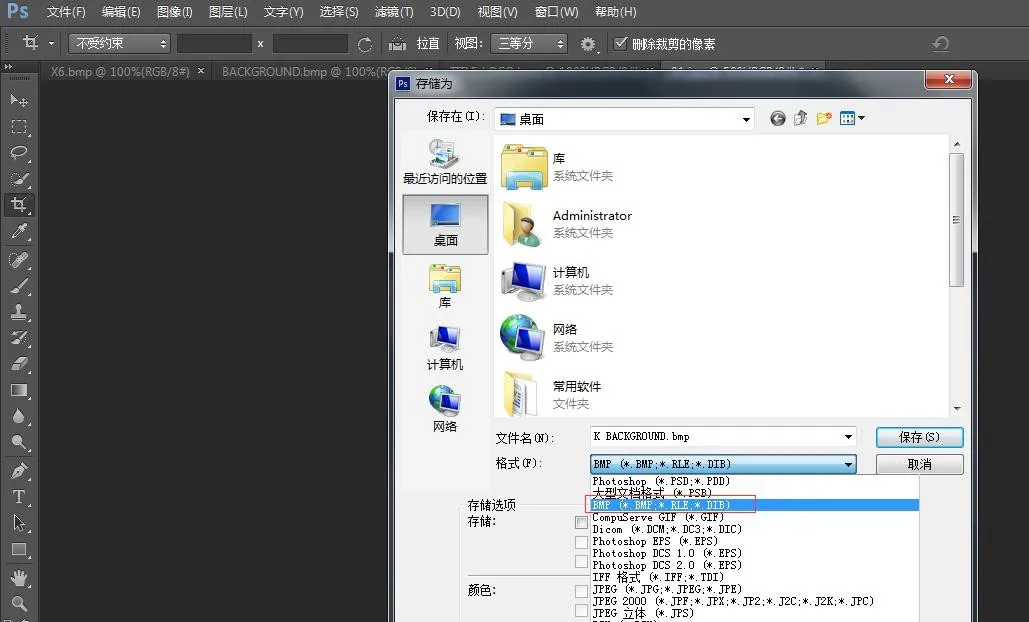

2.2 File → Save As → Sélectionner le format BMP

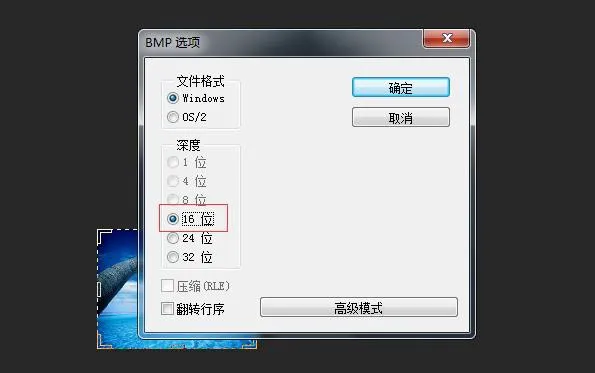

2.3 Cliquer sur Enregistrer, sélectionner la bonne profondeur de couleur comme indiqué :
<
Choisissez la profondeur de couleur adaptée à votre modèle → OK. Création de l'image terminée.
3. Le logo d'en-tête, les icônes de numérotation rapide et les touches DSS utilisent la même méthode de création.
4. Comment créer le paquet etc.tar.gz
Utiliser l'outil 7-Zip (Exemple : ICON_SERVICE.bmp)

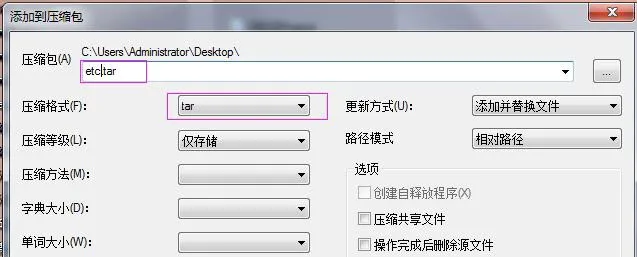

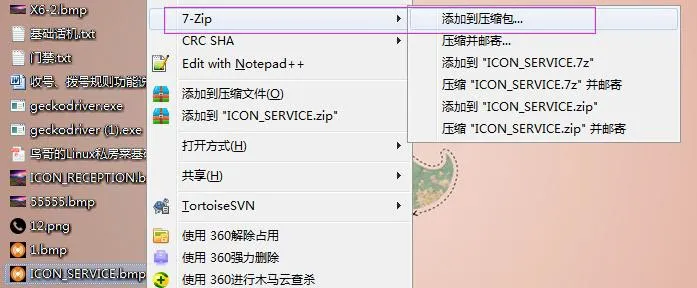

1) Clic droit sur le fichier → 7-Zip → Add to archive → Archive format: tar → OK → Générer etc.tar

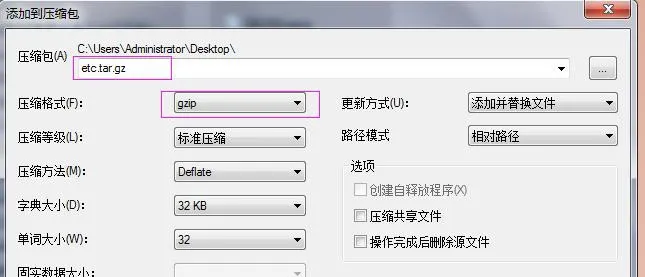

2) Clic droit sur etc.tar → 7-Zip → Add to archive → Archive format: gzip → OK → Générer etc.tar.gz
Mise à jour fond d'écran BX3S/BX4/BH5
La série H5 prend en charge la mise à jour du fond d'écran, du logo d'en-tête et des icônes de numérotation rapide en veille.

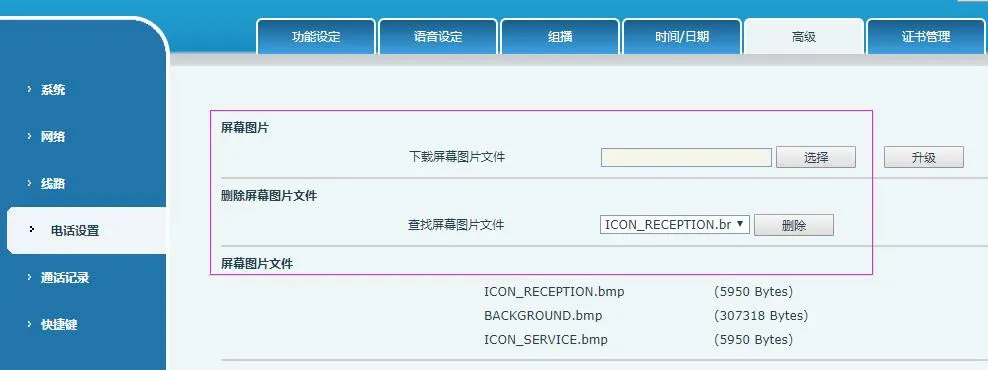

Se connecter à l'interface web du téléphone → Phone Settings → Advanced → Screen Images. Téléverser ici les fichiers .bmp ou etc.tar.gz.
<
Après une mise à jour réussie, vous pouvez afficher et supprimer des images sur cette page.
Mise à jour fond d'écran BX5S/BX6/BX7/BX7C/GP210/GP210i

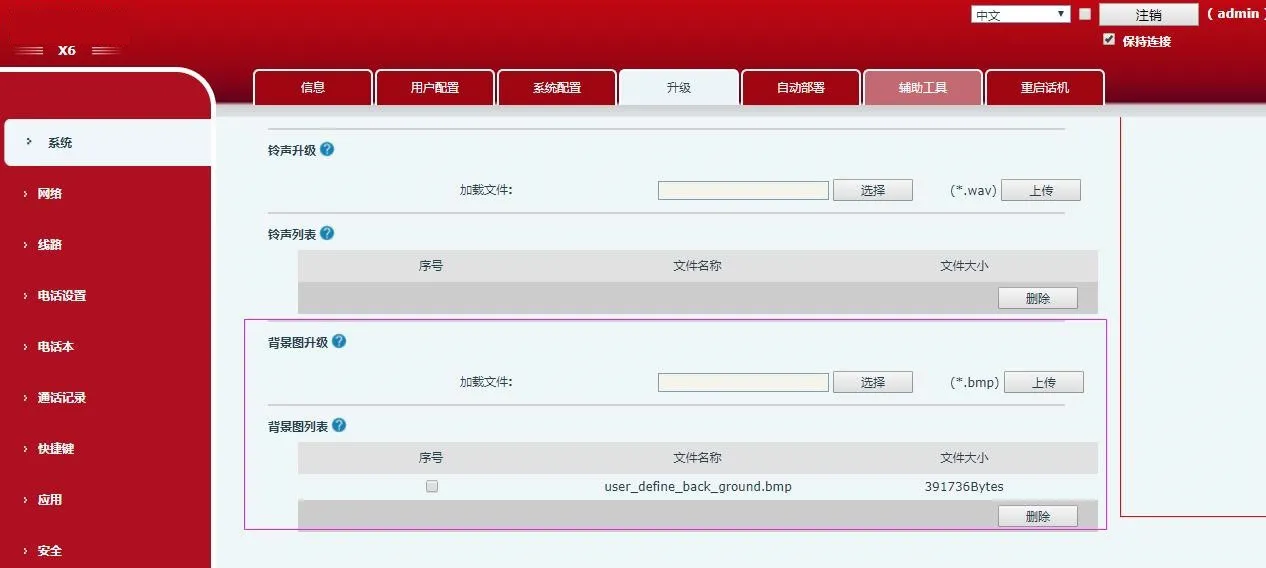

Se connecter à l'interface web du téléphone → System → Upgrade → Wallpaper Upgrade
<
Après une mise à jour réussie, vous pouvez afficher et supprimer les fonds d'écran sur cette page.
Mise à jour icônes de touche DSS BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 méthodes)
1) Mise à jour directe (.png)

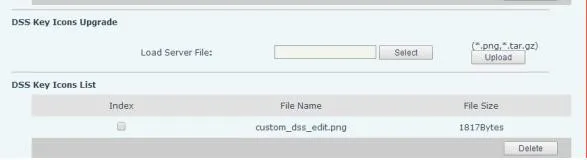

Interface web : System → Upgrade → DSSkey Icons Upgrade. Téléverser les icônes personnalisées (doivent respecter les règles de dénomination du Tableau 4). Les icônes mises à jour apparaissent dans la liste des icônes de touche DSS.
2) Mise à jour par lot (.tar.gz)
Pour la mise à jour groupée d'icônes, utiliser un paquet .tar.gz (nom personnalisable autorisé).
① Commande d'empaquetage Linux : tar –zcvf etc.tar.gz xxx.png xxx1.png
② Empaquetage Windows (7-Zip) :
- Sélectionner les fichiers → Clic droit → 7-Zip → Add to archive → tar → OK (créer etc.tar)
- Clic droit sur etc.tar → 7-Zip → Add to archive → gzip → OK (créer etc.tar.gz)

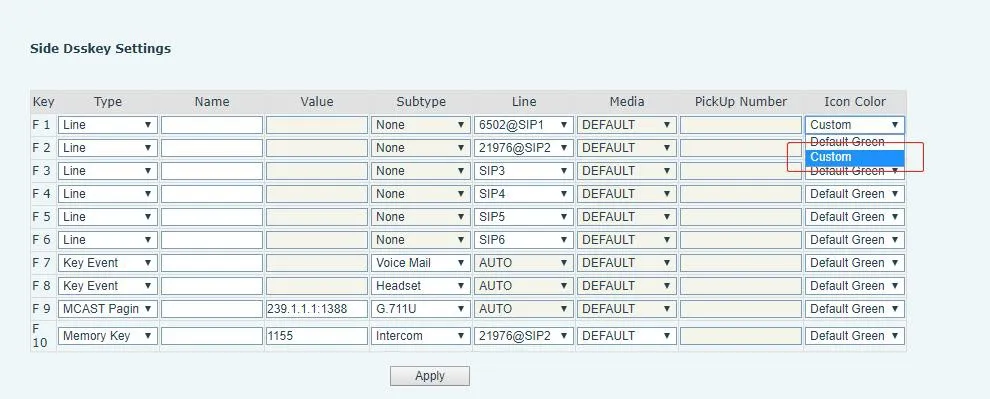

Après la mise à jour, sélectionner les icônes de touche DSS personnalisées sur l'interface web.
Provisionnement automatique série BX34 (fond d'écran, logo d'en-tête ; la série H5 prend en charge les icônes de numérotation rapide)
Ajouter Auto Etc Url dans la section
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

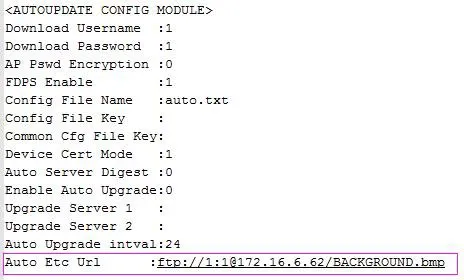

Exemple de configuration (BACKGROUND.bmp) :
Les modèles BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i utilisent la même méthode de provisionnement automatique pour le fond d'écran et les icônes de touche DSS (pas de prise en charge du logo d'en-tête). Les noms de fichiers sont personnalisables.
Exemple (BX6) :
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
