Guide des appels téléphoniques industriels vers la multidiffusion : principe de fonctionnement, scénarios d‘application, câblage, configuration expéditeur / récepteur, dépannage pour les systèmes de diffusion PA.
Ce document décrit la fonction Appel vers la multidiffusion de l'appareil. L'appel vers la multidiffusion permet à l'appareil de transmettre l'audio distant sur le réseau de multidiffusion après avoir reçu un appel, afin que d'autres appareils du réseau puissent recevoir et lire ce flux audio. Simultanément, l'appareil appelé diffuse l'audio via son propre haut-parleur.
Tous les modèles actuellement commercialisés par l'entreprise ; les produits en fin de vie (EOL) ne sont pas inclus.
Un appel standard s'établit entre deux appareils avec une audio bidirectionnelle en duplex intégral. La fonction Appel vers la multidiffusion étend ce principe aux applications de diffusion. Dans ce mode, l'appelant est généralement un téléphone IP et le récepteur est un équipement de diffusion tel que le BK-DAB-PA3. Après avoir reçu l'appel et le flux audio, l'appareil de lecture diffuse le son localement et le transfère vers une adresse de multidiffusion configurée. Un ou plusieurs récepteurs de multidiffusion lisent alors l'audio en même temps.

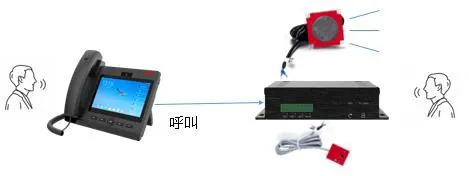

Figure 1 Appel standard

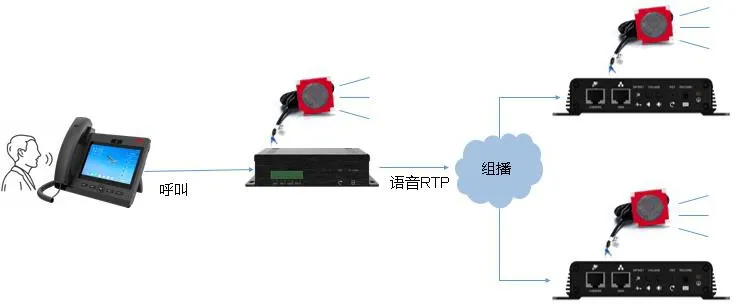

Figure 2 Appel vers la multidiffusion

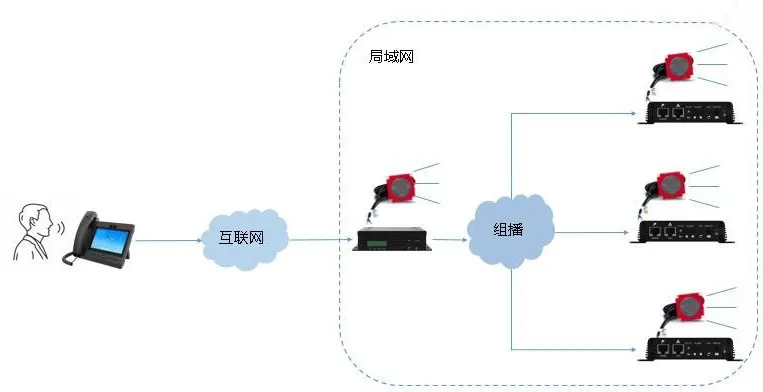

Cas 1 : Diffusion d'appel collectif
Un téléphone IP appelle un équipement de diffusion BK-DAB-PA3 pour diffuser un message à l'ensemble d'un groupe.

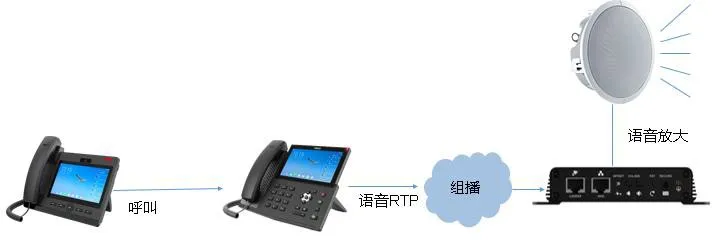

Cas 2 : Amplification audio
Le téléphone IP amplifie l'audio reçu.
Remarque : Évitez les échos en ajustant le volume et la distance entre l'émetteur et le récepteur.
Disposer d'au moins 2 équipements de diffusion connectés à un commutateur PoE avec des adresses IP réseau valides.
Disposer d'un ordinateur de configuration sur le même réseau local, pouvant accéder aux appareils.
Connectez les téléphones IP et les équipements de diffusion PA au commutateur PoE comme illustré ci-dessous.
Avant d'utiliser la fonction Appel vers la multidiffusion, la configuration des appareils est obligatoire. Ce document prend comme exemples le F600S (appelant), le PA3 (émetteur de multidiffusion) ainsi que le PA2 / PA2S (récepteurs de multidiffusion). La configuration comprend : 1. Configuration de l'émetteur de multidiffusion sur PA3 2. Configuration des récepteurs de multidiffusion sur PA2 / PA2S 3. Configuration de l'appel entre F600S et le PA3 (voir les autres FAQ)

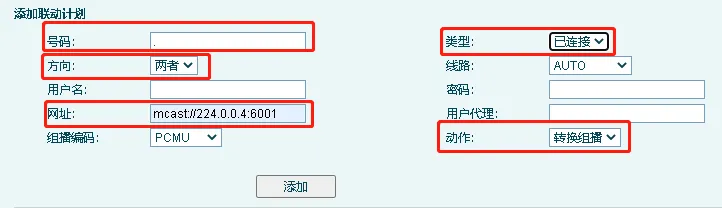

L'émetteur utilise la fonction Plan d'action. Il associe le numéro d'appel et le sens de communication, puis exécute l'action de multidiffusion.
Champs :
- Numéro : correspond à l'identifiant de l'appelant. Utilisez « . » comme joker pour tous les numéros, par exemple « 71. » correspond à toutes les combinaisons commençant par 71. Les préfixes IP tels que « 172.18.8. » sont également pris en charge.
Remarque : « . » est un caractère joker.
- Type : Sélectionnez Connecté (lancer la multidiffusion après la prise d'appel).
- Sens : Bidirectionnel, Entrant ou Sortant.
- URL : Adresse de multidiffusion au format : mcast://ip:port
Plage IP : 224.0.0.0 – 239.255.255.255
Port : 1–65535 (il est recommandé d'utiliser un port ≥1000)
- Action : Sélectionnez Convertir en multidiffusion.
Connectez-vous à l'interface web du PA2 / PA2S. Accédez à Paramètres → Multidiffusion. Saisissez la même adresse IP et le même port que l'émetteur.

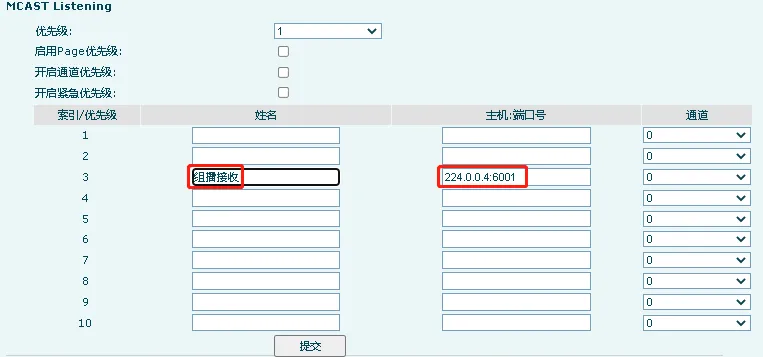

Figure 1 Récepteur de multidiffusion PA2S

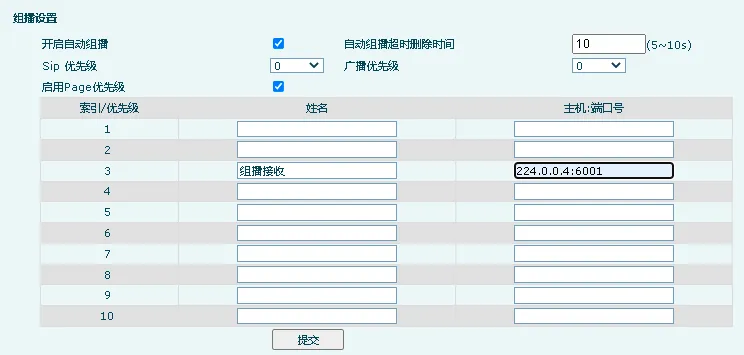

Figure 2 Récepteur de multidiffusion PA2
Champs :
- Index/Priorité : Plus le numéro est faible, plus la priorité est élevée (1 = priorité maximale). Une priorité supérieure peut interrompre les flux de moindre priorité.
- Nom : Nom personnalisé.
- Hôte:Port : Doit correspondre parfaitement à celui de l'émetteur.
- Canal : Laisser sur 0 (réservé à la compatibilité Polycom).
Si la fonction ne fonctionne pas après la configuration, vérifiez les points suivants :
Vérifiez que l'émetteur et les récepteurs se trouvent sur le même réseau local. La multidiffusion ne doit pas être bloquée par les commutateurs, routeurs ou VLAN.
Vérifiez que la règle du champ Numéro de l'émetteur correspond bien au numéro de l'appelant. Sans correspondance, la multidiffusion ne se lancera pas.
