IntroductionOverviewThis guide explique comment configurer les fonctionnalités de sécurité o
Ce guide explique comment configurer les fonctions de sécurité de nos produits de contrôle d'accès et d'interphone.
Contrôle d'accès, interphones et autres terminaux spécifiques à l'industrie.
① Un dispositif de contrôle d'accès (Bi64 est utilisé comme exemple dans ce guide), alimenté par un commutateur PoE ou une alimentation DC.
② Un PC de configuration connecté au même commutateur, avec une connectivité réseau confirmée à l'unité intérieure.

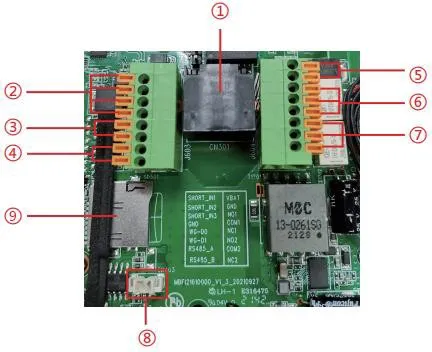

Retirez le couvercle arrière du dispositif pour accéder au bornier utilisé pour l'alimentation électrique, le contrôle de la serrure électrique et les connexions associées, comme illustré ci-dessous :
| N° | Description |
| ① | Port Ethernet : RJ45 standard, 10/100 Mbps adaptatif, câble Cat5 ou Cat5e recommandé. |
| ② | Trois ports de détection d'entrée à contact sec pour interrupteurs, capteurs infrarouges, contacts de porte, capteurs de vibration et autres dispositifs d'entrée. |
| ③ | Interface Wiegand. Wiegand In est utilisé pour les lecteurs de cartes externes, et Wiegand Out peut se connecter aux contrôleurs de contrôle d'accès et aux dispositifs associés. |
| ④ | Interface RS485. |
| ⑤ | Entrée d'alimentation : 12V/1A, positif sur la borne supérieure et négatif sur la borne inférieure. |
| ⑥、⑦ | Deux ports de contrôle de sortie à contact sec pour serrures électriques, dispositifs d'alarme et autres équipements contrôlés. |
| ⑧ | Interface Line Out pour les équipements d'aide auditive. |
| ⑨ | Emplacement pour carte TF, supportant jusqu'à 128 Go, utilisé pour stocker des captures d'écran et des fichiers audio. |
1. Ports d'entrée à contact sec :
Les ports d'entrée peuvent être connectés à des contacts de porte, des détecteurs infrarouges, des capteurs de vibration ou des boutons d'urgence pour déclencher des actions prédéfinies.
1) Rapporter un événement au serveur par message.
Un utilisateur peut envoyer un message de type SMS depuis n'importe quel téléphone compatible vers le dispositif.
Format du message : ALERT=[message].
Par exemple, avec la configuration par défaut, vous pouvez envoyer ALERT=OUT1_SOS.
2) Actions d'entrée à contact sec.
Un dispositif externe connecté au port d'entrée peut déclencher un événement selon l'un des modes suivants :
Déclenchement par niveau haut (déclenchement par circuit ouvert)
Déclenchement par niveau bas (déclenchement par circuit fermé)
2. Ports de sortie à contact sec :
Les ports de sortie peuvent être connectés à des serrures électriques, des lampes d'avertissement, des entrées d'alarme de caméra et des dispositifs similaires pour déclencher des actions prédéfinies.
1) Recevoir des messages de contrôle de sortie du serveur et déclencher le port de sortie en conséquence.
Sur la page web, activez le déclenchement SMS à distance. Lorsque le dispositif reçoit un message au format ALERT=[message], l'action de sortie sera déclenchée.
2) Lier un port de sortie à un port d'entrée.
Sur la page web, activez le déclenchement par entrée afin qu'une entrée logique sélectionnée puisse activer la sortie correspondante.
3) Recevoir des commandes DTMF à distance et déclencher la sortie après validation.
Sur la page web, activez le déclenchement DTMF à distance. Dans l'exemple montré, le code de déclenchement par défaut est 1234. Lors d'un appel entre le dispositif et un téléphone, saisir 1234 change l'état du port de sortie. Appuyez sur # après le code DTMF pour déclencher la sortie immédiatement.
4) Lier la sortie aux événements d'état d'appel.
Après avoir sélectionné un état d'appel, le dispositif démarre l'alarme lorsque cet état commence et l'arrête automatiquement lorsque l'état se termine.

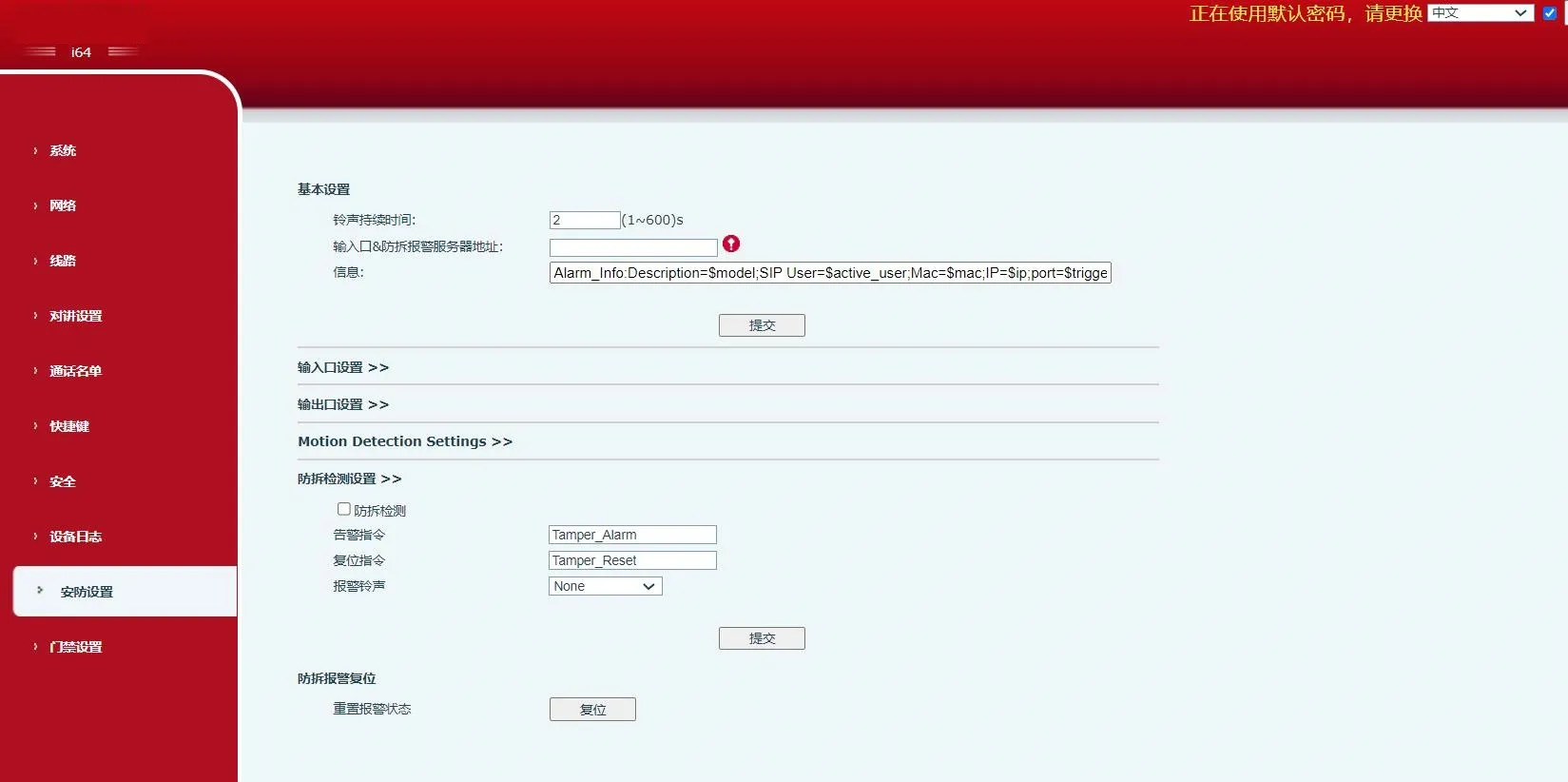

| Paramètres de sécurité | |
| Paramètre | Description |
| Paramètres de base | |
| Durée de la sonnerie | Durée de la sonnerie d'alarme. |
| Adresse du serveur |
Configure l'adresse du serveur de réponse à distance, y compris le serveur de réponse à distance et le serveur de déclenchement d'alarme. Lorsqu'un port d'entrée est déclenché, le dispositif envoie un message au serveur dans un format similaire à : Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input |
| Message | Informations personnalisées ajoutées lors du téléchargement vers le serveur. |

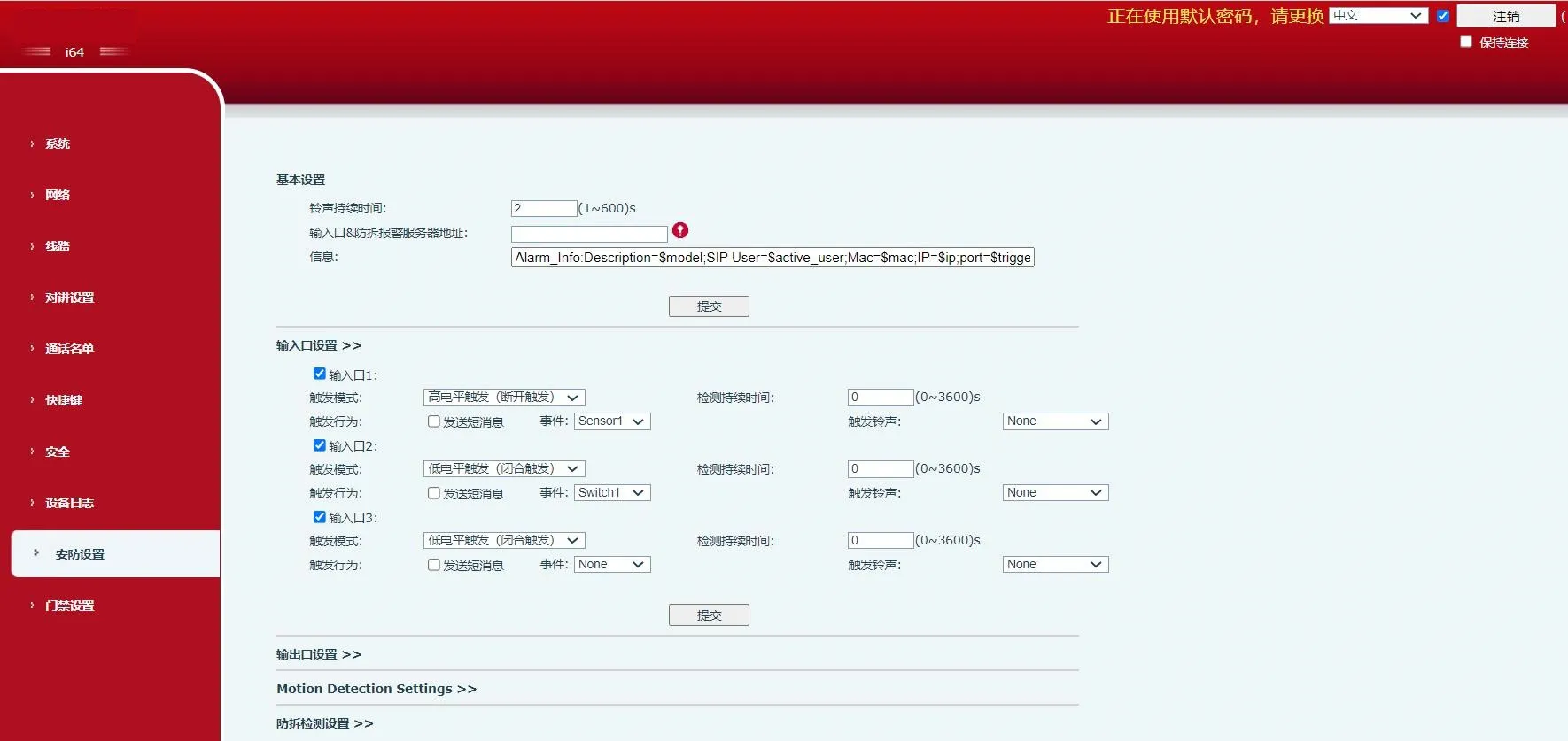

| Paramètres du port d'entrée | |
| Port d'entrée | Active ou désactive le port d'entrée. |
| Mode de déclenchement | Lorsque le déclenchement par niveau bas (déclenchement fermé) est sélectionné, le dispositif détecte une condition de niveau bas fermé sur le port d'entrée. |
| Lorsque le déclenchement par niveau haut (déclenchement ouvert) est sélectionné, le dispositif détecte une condition de niveau haut ouvert sur le port d'entrée. | |
| Durée de détection | Définit combien de temps la condition de déclenchement doit persister avant d'être considérée comme valide. |
|
Action de déclenchement : Envoyer un message | Active ou désactive le rapport de message du port d'entrée vers le serveur. |
| Événement | Définit l'événement associé au déclenchement d'entrée, tel que contact de porte, interrupteur ou touche DSS. |
| Sonnerie de déclenchement | Prend en charge la sélection de sonnerie. |

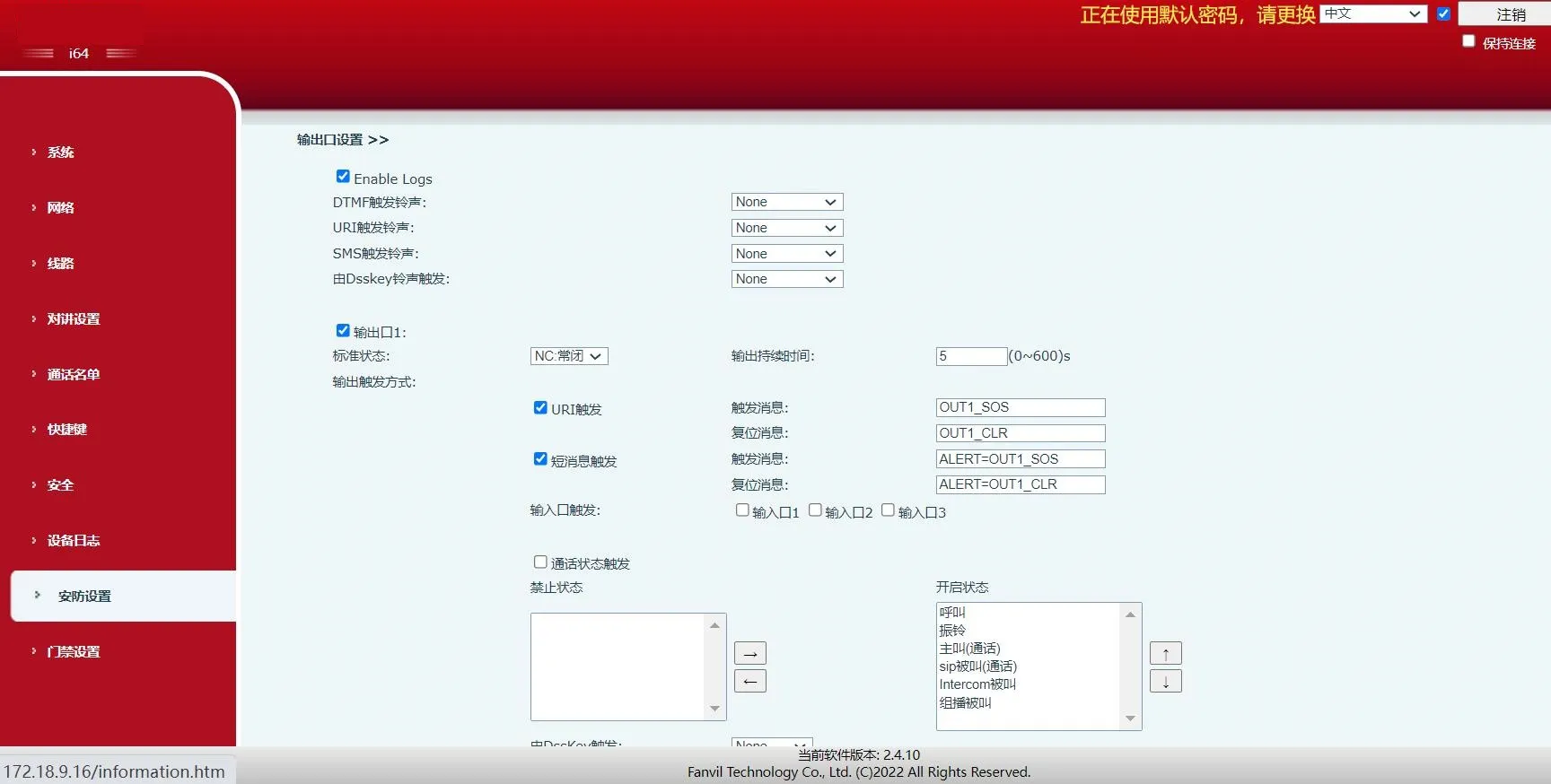

| Paramètres du port de sortie | |
| Activer les journaux | |
| Active ou désactive l'enregistrement des journaux. | |
| Sonnerie de déclenchement DTMF | Prend en charge la sélection de sonnerie. |
| Sonnerie de déclenchement URI | Prend en charge la sélection de sonnerie. |
| Sonnerie de déclenchement SMS | Prend en charge la sélection de sonnerie. |
| Sonnerie de déclenchement par touche DSS | Prend en charge la sélection de sonnerie. |
| Port de sortie | Active ou désactive le port de sortie. |
| État par défaut | Lorsque Niveau bas (NO : Ouvert) est sélectionné, le port NO s'ouvre lorsque la condition de déclenchement est remplie. |
| Lorsque Niveau haut (NC : Fermé) est sélectionné, le port NC se ferme lorsque la condition de déclenchement est remplie. | |
| Durée de sortie | Durée du changement d'état de sortie. La valeur par défaut est de 5 secondes. |
| Déclenchement par port d'entrée | Lorsque le port d'entrée sélectionné remplit la condition de déclenchement, le port de sortie est activé pendant la période définie par Durée de sortie. |
| Déclenchement DTMF | Reçoit un code DTMF d'un dispositif distant et déclenche le port de sortie correspondant si le code est correct. |
| Code de déclenchement DTMF | Lors d'un appel, le terminal reçoit un code DTMF du dispositif distant. Si le code est correct, le port de sortie correspondant est déclenché. La valeur par défaut est 1234. | |
| Code de réinitialisation DTMF | Lors d'un appel, le terminal reçoit un code DTMF du dispositif distant. Si le code est correct, le port de sortie correspondant est réinitialisé. La valeur par défaut est 4321. | |
| Mode de réinitialisation | Par durée | Le changement d'état de sortie est contrôlé par Durée de sortie. |
| Par état d'appel | La sortie est contrôlée par l'état de l'appel et revient à son état par défaut lorsque l'état de l'appel se termine. | |
| Déclenchement URI |
Active ou désactive le déclenchement basé sur URI. Si une commande valide est envoyée depuis un dispositif distant ou un serveur, le port de sortie correspondant est déclenché ou réinitialisé. | |
| Message de déclenchement | Message envoyé après le déclenchement du port de sortie. | |
| Message de réinitialisation | Message envoyé après la réinitialisation du port de sortie. | |
| Déclenchement SMS |
Active ou désactive le déclenchement basé sur SMS. Si un dispositif distant ou un serveur envoie ALERT=[commande] et que la commande est correcte, le port de sortie correspondant sera déclenché ou réinitialisé. | |
| Message de déclenchement | Message envoyé après le déclenchement du port de sortie. | |
| Message de réinitialisation | Message envoyé après la réinitialisation du port de sortie. | |
| Déclenchement par port d'entrée | Sélectionne quel port d'entrée peut être utilisé pour déclencher le port de sortie actuel. | |
| Déclenchement par état d'appel |
Définit le comportement de sortie continue en fonction de l'état de l'appel. Exemples de conditions de déclenchement : 1. En conversation 2. Sonnerie en cours 3. Appel en cours | |
| Déclenchement par touche DSS | Utilise une touche DSS pour déclencher la sortie. | |
| Déclenchement après raccrochage | Déclenche la sortie après la déconnexion de l'appel. | |
| Délai de raccrochage | Délai avant l'activation du déclenchement de raccrochage. La valeur par défaut est de 5 secondes. | |
| Paramètres de détection de mouvement | ||
| Alarme de détection de mouvement | Active ou désactive la détection de mouvement. | |
| Durée de déclenchement | Définit le temps de retard du déclenchement. La valeur par défaut est de 3 secondes, avec une plage de 0 à 3600 secondes. | |
| Sonnerie de déclenchement | Prend en charge la sélection de sonnerie. | |
|
Action de déclenchement : Envoyer un message | Active ou désactive l'envoi d'un message au serveur lorsque l'alarme de détection de mouvement est déclenchée. | |
| Touche de fonction | Lorsqu'elle est définie comme dsskey1 ou dsskey2, l'appui sur la touche DSS déclenche un appel. La valeur par défaut est none. |
| Paramètres de détection d'arrachage | |
| Détection d'arrachage | Active ou désactive la détection d'arrachage. Si le terminal est retiré de force, l'alarme d'arrachage est déclenchée et la sonnerie d'alarme configurée continue de jouer. |
| Commande d'alarme | Lorsque l'alarme est déclenchée, le terminal envoie la commande d'alarme configurée au serveur. |
| Commande de réinitialisation | Pour arrêter la sonnerie d'alarme, un dispositif distant peut envoyer un message au terminal. Si le contenu du message correspond à la valeur configurée dans Commande de réinitialisation, le terminal cessera de jouer la sonnerie d'alarme. |
| Sonnerie d'alarme | Définit la sonnerie utilisée pour l'alarme. |
| Réinitialisation de l'alarme d'arrachage | |
| Réinitialiser l'état d'alarme | Arrête la lecture de l'alarme et efface l'état d'alarme actif. |
