Ce guide explique comment les téléphones SIP utilisent le champ Alert-Info pour reconnaître les types d’appels entrants, attribuer des sonneries différentes, configurer Bellcore-drX ou des valeurs personnalisées et tester la fonction.
Le champ alert-info de SIP transporte les informations de type d’appel. Le téléphone peut identifier la catégorie de l’appel entrant grâce à ce champ et jouer des sonneries différentes.
Le champ Alert-info est pris en charge. Les produits actuels prennent en charge deux formats courants d’Alert-info. Le type de sonnerie personnalisée est une feature ajoutée au premier trimestre. Les détails sont indiqués ci-dessous. La fonction de téléchargement dynamique et de lecture d’un fichier wav correspondant à une URL n’est pas prise en charge.
Ce format est déjà pris en charge dans les versions existantes. Il suffit que le PBX envoie la valeur alert-info correspondante.

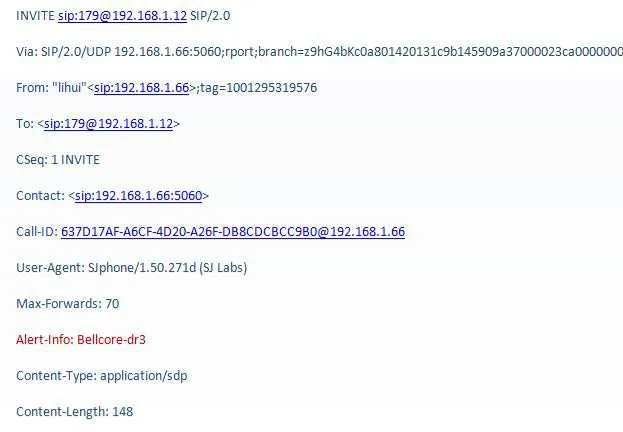

Lorsqu’un SIP Invite contient le champ Alert-Info et que sa valeur est Bellcore-dr1, le téléphone doit jouer sa première sonnerie interne. Si la valeur est Bellcore-dr2, la deuxième sonnerie est jouée. La figure 2-1 montre un exemple où la troisième sonnerie doit être jouée.
Figure 2-1 Champ de référence du message SIP
Remarque : format Bellcore-drX, où x est compris entre 1 et 5.
Le format Bellcore-drX permet la sonnerie différenciée, mais il manque de flexibilité. L’utilisateur ne peut pas choisir la sonnerie, car elle est définie de manière uniforme par l’administrateur PBX. En comparaison, le type de sonnerie personnalisée est plus flexible. Le champ alert-info envoyé par le serveur contient les informations de type d’appel, mais le système ne lie pas ces informations à une sonnerie fixe. L’utilisateur peut donc choisir lui-même le type de sonnerie.

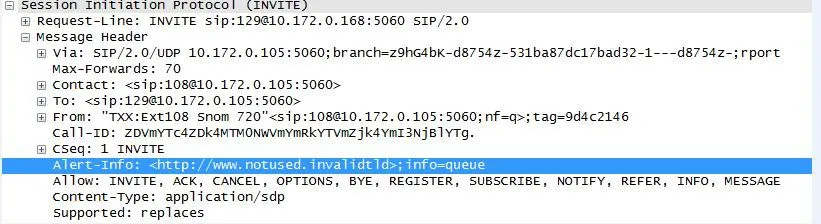

Comme indiqué dans la figure 2-2, lorsque la valeur alert-info envoyée par le serveur est queue, l’utilisateur peut configurer le type de sonnerie dans l’interface de configuration.
Figure 2-2

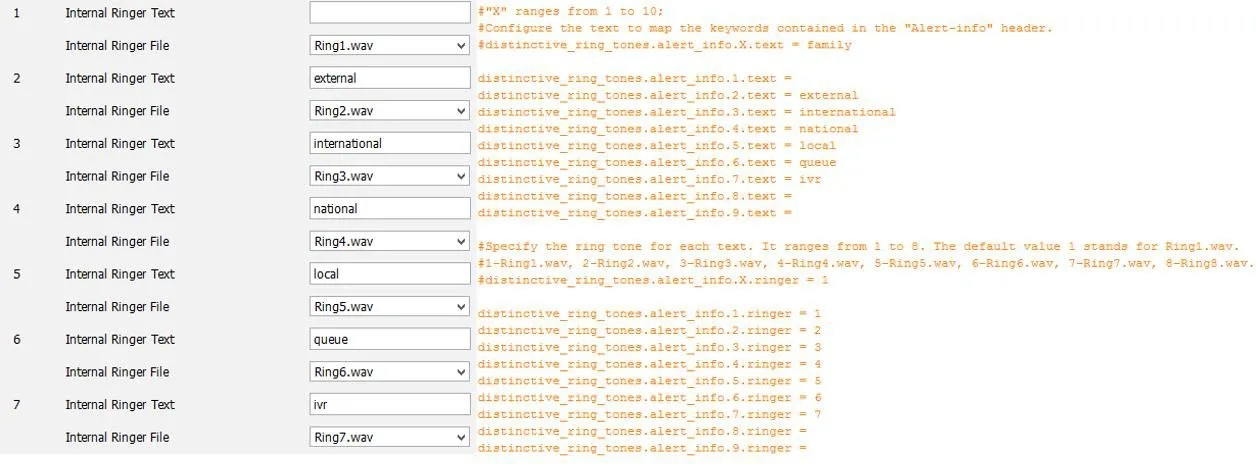

Dans l’interface de configuration de la figure 2-3, l’utilisateur peut voir quel type de sonnerie correspond à queue.
Figure 2-3
1. Le téléphone fonctionne normalement.
2. Le téléphone peut se connecter à la page web.
3. Un outil de capture de paquets est disponible.
4. Chemin du ｓｃｒｉｐｔ : 172.16.1.9\test_group\using document\SIPP
1. Connectez-vous à la page WEB du téléphone de test à l’adresse http://xxx.xxx.xxx.xxx/. Accédez à phone settings->audio pour X3/4. Pour les téléphones X5/6, accédez à phone settings->Media Settings, définissez l’attribut Alert-info et choisissez le type de sonnerie. La valeur Alert-info peut être music1-music10 dans l’ordre, ou un nombre.

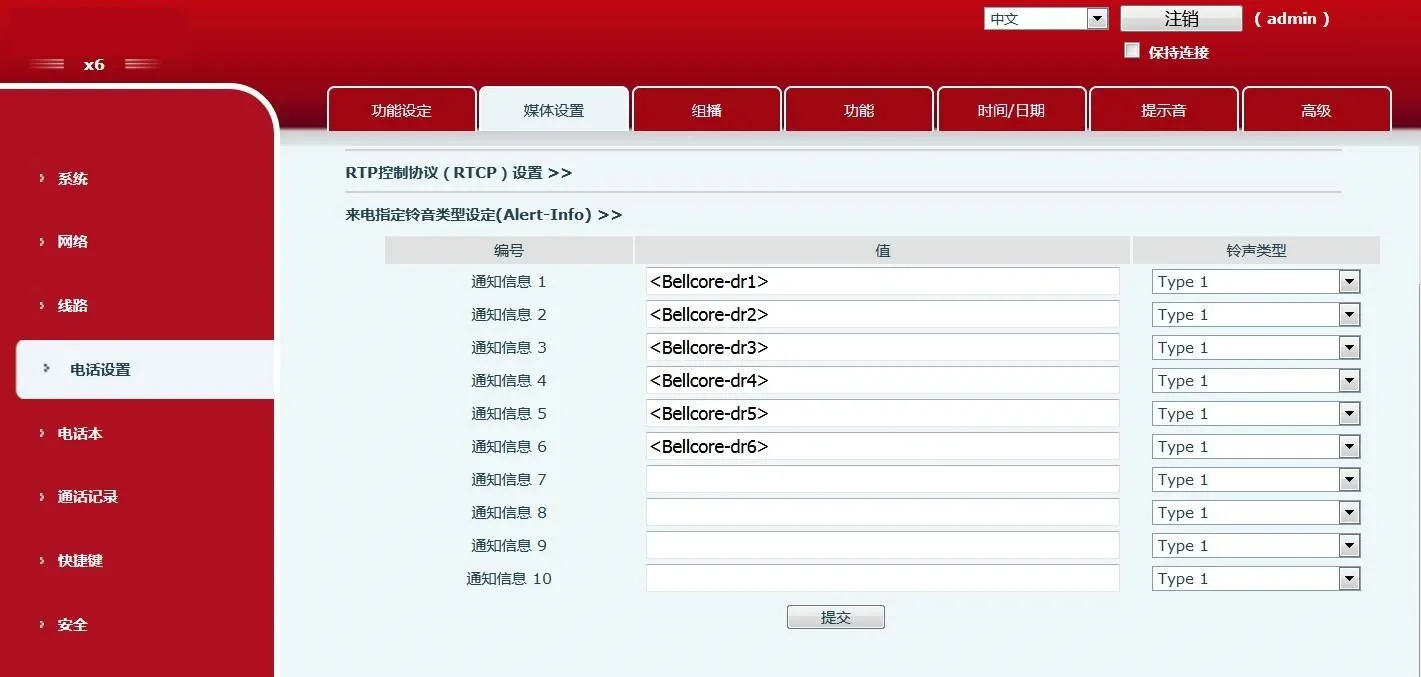

Interface de configuration du téléphone X6

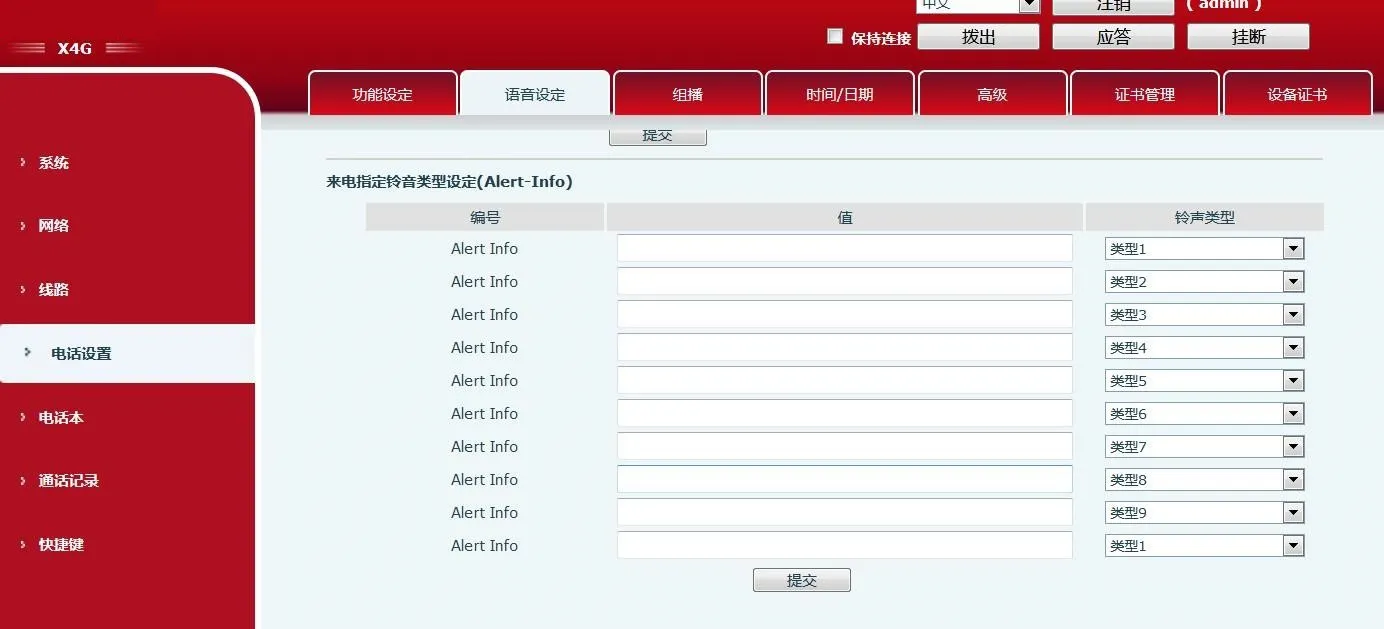

Interface de configuration du téléphone X4G
2. Simulation SIPP. Commande : exécutez sipp -sf uac_invite_alert_info.xml -i pc phone -m 1 -l 1 pour générer un appel entrant et capturer les paquets.
Remarque : la valeur info dans le ｓｃｒｉｐｔ doit être identique à la valeur configurée sur la page web.
3. Remplacez Alert-Info:music1;info=[field1] dans le ｓｃｒｉｐｔ par Alert-Info:http://127.0.0.1/Bellcore-dr1.
4. Sur la page web, définissez la valeur Alert-info sur bellcore-drX(X=1-5), puis exécutez le ｓｃｒｉｐｔ.
1. Depuis l’écran LCD du téléphone de test, allez de setting vers phone settings->Tone, définissez l’attribut Alert-info et choisissez le type de sonnerie. La sonnerie est celle du système Android. La valeur Alert-info peut être music1-music10 dans l’ordre, ou un nombre.

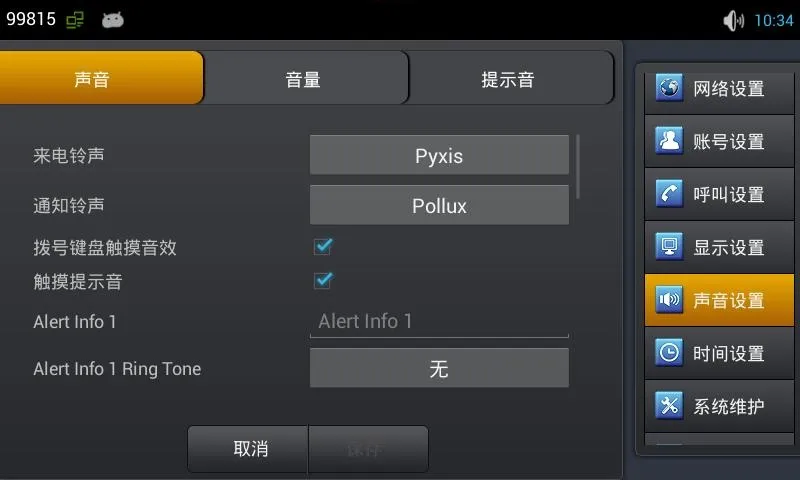

Interface de configuration du téléphone C400

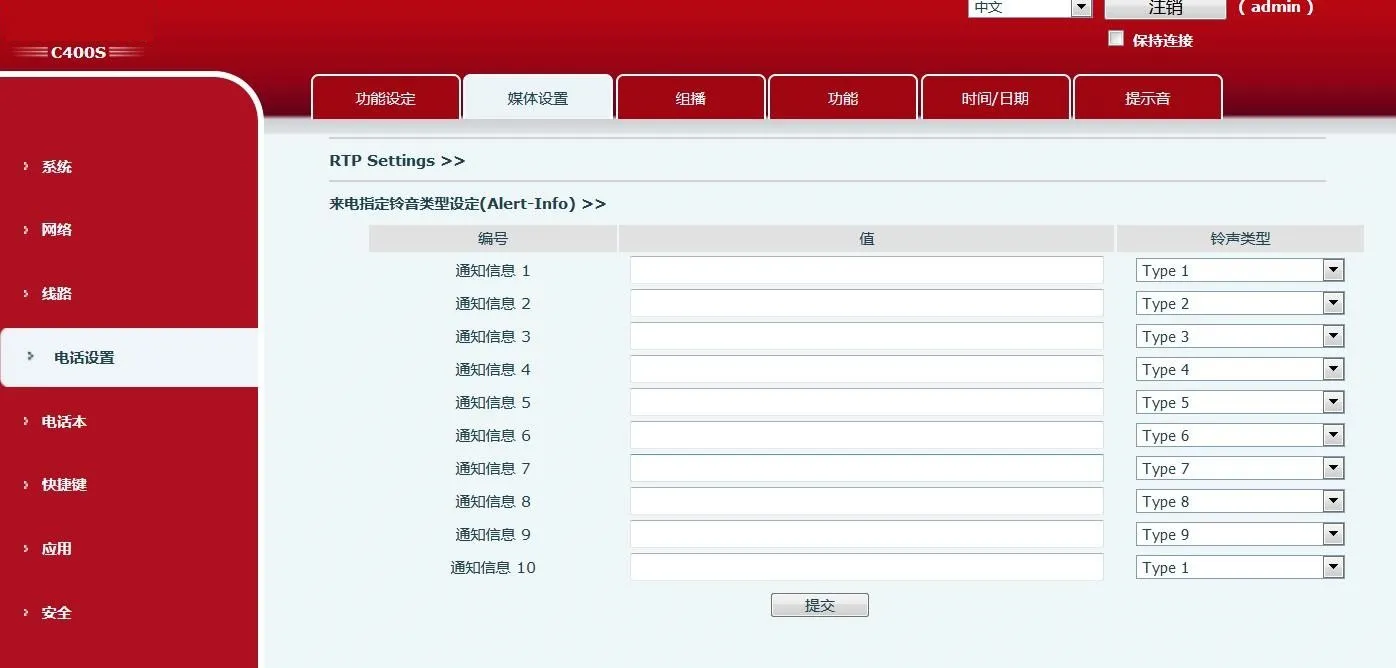

Interface de configuration du téléphone C400S
Remarque : C400S utilise la page web de la plateforme, comme X6.
2. Simulation SIPP. Commande : exécutez sipp -sf uac_invite_alert_info.xml -i pc phone -m 1 -l 1 pour générer un appel entrant et capturer les paquets.
Remarque : la valeur info dans le ｓｃｒｉｐｔ doit être identique à la valeur configurée sur le LCD.
3. Remplacez Alert-Info:music1;info=[field1] dans le ｓｃｒｉｐｔ par Alert-Info:http://127.0.0.1/Bellcore-dr1.
4. Sur le LCD, définissez la valeur Alert-info sur bellcore-drX(X=1-5), puis exécutez le ｓｃｒｉｐｔ.
