Guide des fonctions de capture instantanée du portier vidéo SIP : événements de déclenchement (appel / sonnerie / réponse / déverrouillage), téléchargement sur HTTP / FTP / TFTP, étapes de configuration, dépannage pour l
Ce document décrit la fonction de capture instantanée (snapshot) des portiers vidéo SIP et des interphones. La fonction de capture instantanée prend des images de la caméra lorsque l’appareil est déclenché par des événements, puis télécharge les images vers un serveur spécifié. Serveurs supportés : HTTP/HTTPS, FTP, TFTP. Déclencheurs supportés : appel, sonnerie, réponse, déverrouillage, etc.
Portiers vidéo : Bi30, Bi31S, Bi32V, Bi33V
Interphones vidéo : BK-DAB-PA2 + caméra PA KIT, BK-DAB-PA2S + caméra PA2 KIT, BHP-SOS10, BHP-SOS10V, BHP-SOS16, BHP-SOS16V, BHP-SOS18

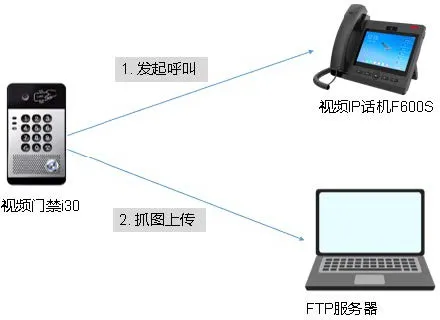

La fonction de capture instantanée prend des images sous des déclencheurs prédéfinis et les télécharge vers un serveur pour stockage. Elle comprend deux parties essentielles :
Déclencheurs de capture : Passer un appel, sonnerie entrante, réponse à l’appel, déclencheur d’entrée (interphone), déclencheur de sortie (interphone), déverrouillage de porte (portier)
Téléchargement d’image : Supporte les serveurs HTTPS, HTTP, FTP, TFTP
Adapté aux scènes nécessitant la sauvegarde d’images d’événements, comme la surveillance des vélos électriques entrant dans un ascenseur.

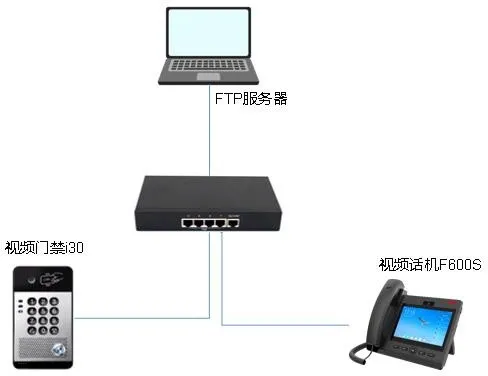

Préparer 1 portier vidéo Bi30 + 1 téléphone vidéo BF600S, connectés à un commutateur avec des adresses IP valides
Préparer un PC de configuration avec un logiciel serveur installé, connecté au même réseau local que les appareils
Prenons l’exemple du portier vidéo Bi30 :
Pour utiliser la fonction de capture instantanée, vous devez configurer un serveur et le portier. Ce guide utilise Bi30 + WFTPD (serveur FTP) comme exemple.
Téléchargez WFTPD (aucune installation requise).

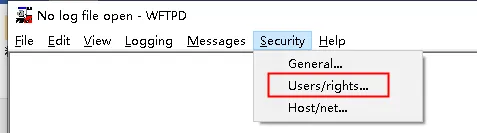

Ouvrez le logiciel → cliquez sur Security – User/Rights

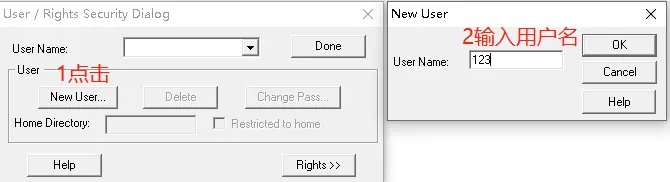

Cliquez sur New User → entrez un nom d’utilisateur (ex. 123) → OK
Entrez un mot de passe (ex. 123) → OK

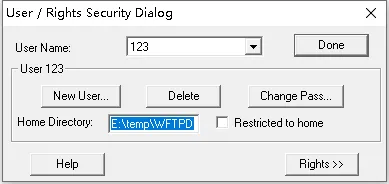

Définissez le répertoire racine FTP (ex. E:\temp\WFTPD) → collez-le dans Home Directory

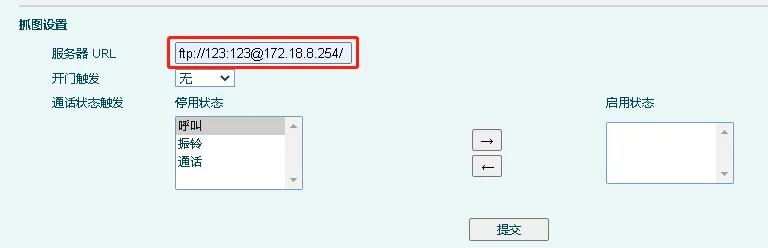

Connectez-vous à l’interface WEB de l’appareil pour définir les déclencheurs de capture et l’URL de téléchargement.
Exemple de format d’URL :ftp://123:123@172.18.8.254/
- ftp : type de protocole
- 123:123 : nom d’utilisateur:mot de passe
- 172.18.8.254 : IP du serveur
- / : enregistrer dans le répertoire racine ; utilisez /snap/ pour un sous-dossier

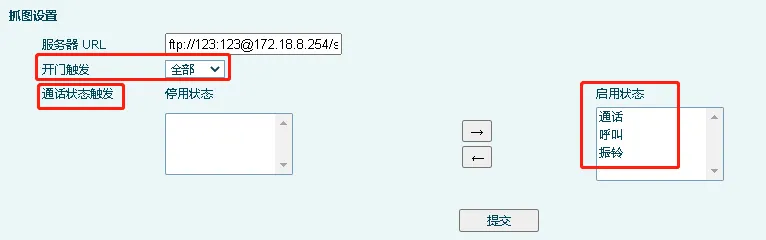

Définir les conditions de déclenchement (portier) :
Tout déclencheur activé capturera et téléchargera une image (ex. déverrouillage de porte).

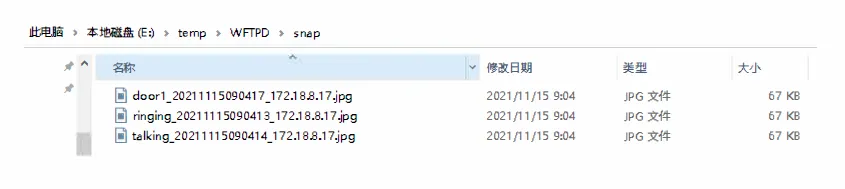

Nommage des fichiers de capture : Événement + Horodatage
Si aucune image n’est enregistrée sur le serveur, vérifiez les points suivants :
Réseau : Assurez-vous que l’appareil peut atteindre le serveur
Configuration du serveur : Vérifiez le nom d’utilisateur/mot de passe et les droits d’écriture ; testez le téléchargement avec d’autres outils
Autres problèmes : Contactez le support technique
