Une architecture réseau de basculement répond à une question concrète : que se passe-t-il lorsqu’un chemin réseau, un équipement, un serveur, une passerelle, un trunk ou une plateforme de communication cesse de fonctionner ? Dans un réseau simple, une seule panne peut interrompre tout le service. Dans une conception avec basculement, le système prépare à l’avance un chemin ou une ressource de secours, puis y transfère le trafic lorsque la ressource principale devient indisponible.
Cette approche est importante dans les systèmes de communication, car de nombreux services doivent rester en ligne pendant de longues périodes. Plateformes IP PBX, trunks SIP, systèmes de dispatching, téléphones d’urgence, serveurs de diffusion, terminaux d’interphonie, passerelles, services d’enregistrement, réseaux de salles de contrôle et connexions de sites distants dépendent tous d’un accès réseau stable. Si un commutateur, une liaison ou un serveur devient un point unique de défaillance, appels et alarmes peuvent être interrompus au pire moment.
Une bonne conception ne consiste pas seulement à ajouter un câble de secours ou un équipement en veille. Elle nécessite une détection de panne, une logique de commutation, un contrôle du routage, une gestion des sessions, une supervision, une protection de l’alimentation et un plan de maintenance. L’objectif est de réduire l’interruption de service et de rendre la reprise prévisible au lieu de dépendre d’un dépannage manuel après incident.
Pourquoi la redondance est essentielle
La redondance constitue la base de l’architecture de basculement. Elle signifie que le réseau dispose de plusieurs ressources pour une fonction critique. Il peut s’agir de deux liaisons, deux commutateurs, deux routeurs, deux serveurs SIP, deux passerelles, deux alimentations, deux chemins de pare-feu ou deux centres de données. Lorsque la ressource principale tombe en panne, la ressource secondaire peut poursuivre le service.
Dans les systèmes de communication, la redondance est précieuse parce que les utilisateurs remarquent immédiatement une panne. Un téléphone ne s’enregistre plus, une console de dispatching ne joint plus les équipements de terrain, un trunk SIP ne permet plus les appels sortants ou un terminal d’urgence ne contacte plus la salle de contrôle. Ces problèmes touchent l’exploitation, la sécurité et la vitesse de réaction. La redondance réduit la probabilité qu’un seul défaut physique ou logique bloque tout le processus.
Cependant, la redondance doit être réelle et non décorative. Si deux équipements partagent la même alimentation, la même liaison montante, le même commutateur, le même risque de baie ou la même règle de routage erronée, le secours peut tomber en panne avec le système principal. Une vraie redondance doit supprimer ou réduire le point unique de défaillance. Les ingénieurs doivent vérifier si le chemin de secours est suffisamment indépendant pour survivre au défaut prévu.
Il existe plusieurs modèles courants. Une architecture actif-veille maintient une ressource active et une autre prête à prendre la relève. Une architecture actif-actif permet à plusieurs ressources de partager le trafic simultanément. La redondance de liaisons fournit des chemins alternatifs. La redondance de serveurs apporte une capacité d’application ou de plateforme de secours. La redondance géographique place les ressources dans des sites différents afin qu’un incident local n’arrête pas tous les services.
Le modèle adapté dépend du besoin. Un petit système vocal de bureau peut seulement nécessiter un accès Internet de secours et une deuxième route SIP. Un grand système de dispatching industriel peut exiger des serveurs redondants, deux commutateurs, des passerelles de secours, une alimentation UPS, des chemins de câbles séparés et des règles de basculement supervisées. Le niveau de redondance doit correspondre à l’impact métier et à l’importance des situations d’urgence.
Comment les pannes sont détectées

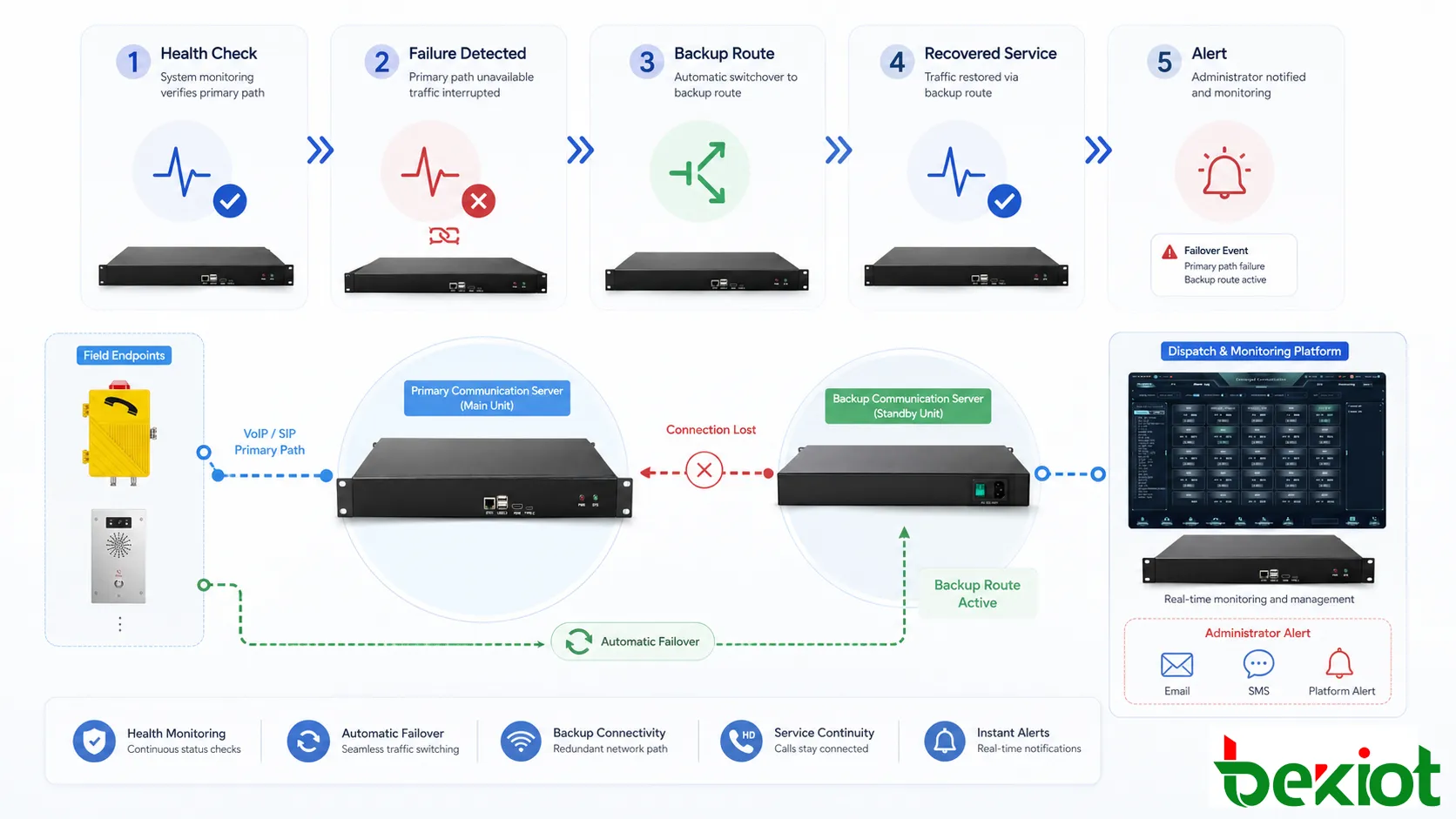

Le basculement commence par la détection. Le système doit savoir qu’un problème existe avant de passer sur une ressource de secours. La détection peut s’appuyer sur des messages heartbeat, l’état des liaisons, des tests ping ou TCP, SIP OPTIONS, l’état des protocoles de routage, des contrôles de santé de service, des alarmes d’alimentation, des journaux d’équipement ou la supervision de plateforme.
Une rupture de liaison simple est facile à détecter. Si un câble est débranché ou qu’un port tombe, le commutateur ou le routeur réagit rapidement. Les pannes partielles sont plus difficiles : un appareil reste alimenté mais ne transfère plus correctement le trafic ; un serveur SIP répond au ping mais ne traite plus les enregistrements ; une passerelle reste en ligne mais perd son trunk ; une base de données fonctionne encore mais devient trop lente pour l’application. Dans ces cas, un simple test de joignabilité ne suffit pas.
Une bonne architecture utilise des contrôles de santé significatifs. Elle ne demande pas seulement si l’appareil est alimenté, mais si le service requis est réellement utilisable. Pour une plateforme SIP, cela peut inclure l’état des enregistrements, la réponse de signalisation, la disponibilité du chemin média et l’état du trunk. Pour un système de dispatching, cela peut inclure les consoles, la base de données, l’enregistrement et les terminaux. Pour une passerelle, on vérifie ports, lignes, trunk SIP et disponibilité du routage.
Le délai de détection compte également. S’il est trop long, l’interruption ressentie augmente. S’il est trop sensible, le système peut basculer inutilement lors d’un retard temporaire ou d’une courte perte de paquets. Les faux basculements sont perturbants, surtout pour la voix temps réel. Le seuil doit correspondre au comportement normal du réseau et à la criticité du service.
La supervision doit aussi distinguer les types de panne. Défaillance de serveur, congestion, perte d’alimentation, boucle de routage, rejet de trunk, problème DNS, erreur de pare-feu ou terminal hors ligne peuvent produire des plaintes similaires, mais exigent des actions différentes. Une détection précise permet de choisir le bon chemin de secours et d’identifier ensuite la cause racine.
Comment le trafic bascule
Une fois la panne détectée, l’architecture décide où envoyer le trafic. Le basculement peut intervenir à plusieurs couches. Au niveau physique, le trafic passe d’un câble ou d’un port à un autre. Au niveau réseau, le routage choisit un autre chemin. Au niveau application, les utilisateurs s’enregistrent sur un serveur de secours. Au niveau trunk, les appels sortants passent vers un autre opérateur ou une autre passerelle. Au niveau plateforme, un serveur en veille prend le rôle actif.
La commutation automatique est généralement privilégiée pour les services critiques, car elle réduit le délai humain. Si la route principale échoue, le système redirige le trafic vers la route secondaire selon des règles prédéfinies. Dans un système vocal, cela peut signifier enregistrer les téléphones sur un serveur SIP de secours, déplacer les appels vers un trunk secondaire, changer le chemin d’une passerelle ou utiliser une plateforme de dispatching redondante.
Certains basculements conservent les sessions, d’autres restaurent surtout le service. Le basculement avec maintien de session tente de garder la communication active pendant le changement, ce qui est difficile pour les médias temps réel. Le basculement de restauration peut interrompre les sessions en cours, mais rétablit rapidement la capacité de lancer de nouveaux appels. De nombreux systèmes pratiques privilégient cette reprise rapide, car maintenir un appel actif pour tous les types de panne est complexe.
Le retour sur la ressource principale, ou failback, est également important. Une fois la ressource principale rétablie, le trafic doit-il y revenir automatiquement ? Le retour automatique restaure l’architecture normale, mais peut provoquer une nouvelle coupure si la ressource reste instable. Le retour manuel offre plus de contrôle, mais exige une discipline opérationnelle. Le système doit définir quand et comment revenir au chemin principal.
La commutation doit être visible. Opérateurs et administrateurs doivent savoir quand elle s’est produite, quelle ressource est active, laquelle a échoué et si le service est dégradé. Un basculement invisible peut maintenir les appels temporairement, mais si personne ne remarque la panne principale, le système reste vulnérable jusqu’à ce que le secours tombe à son tour.
Quelles couches doivent être doublées
Liaisons physiques et commutateurs

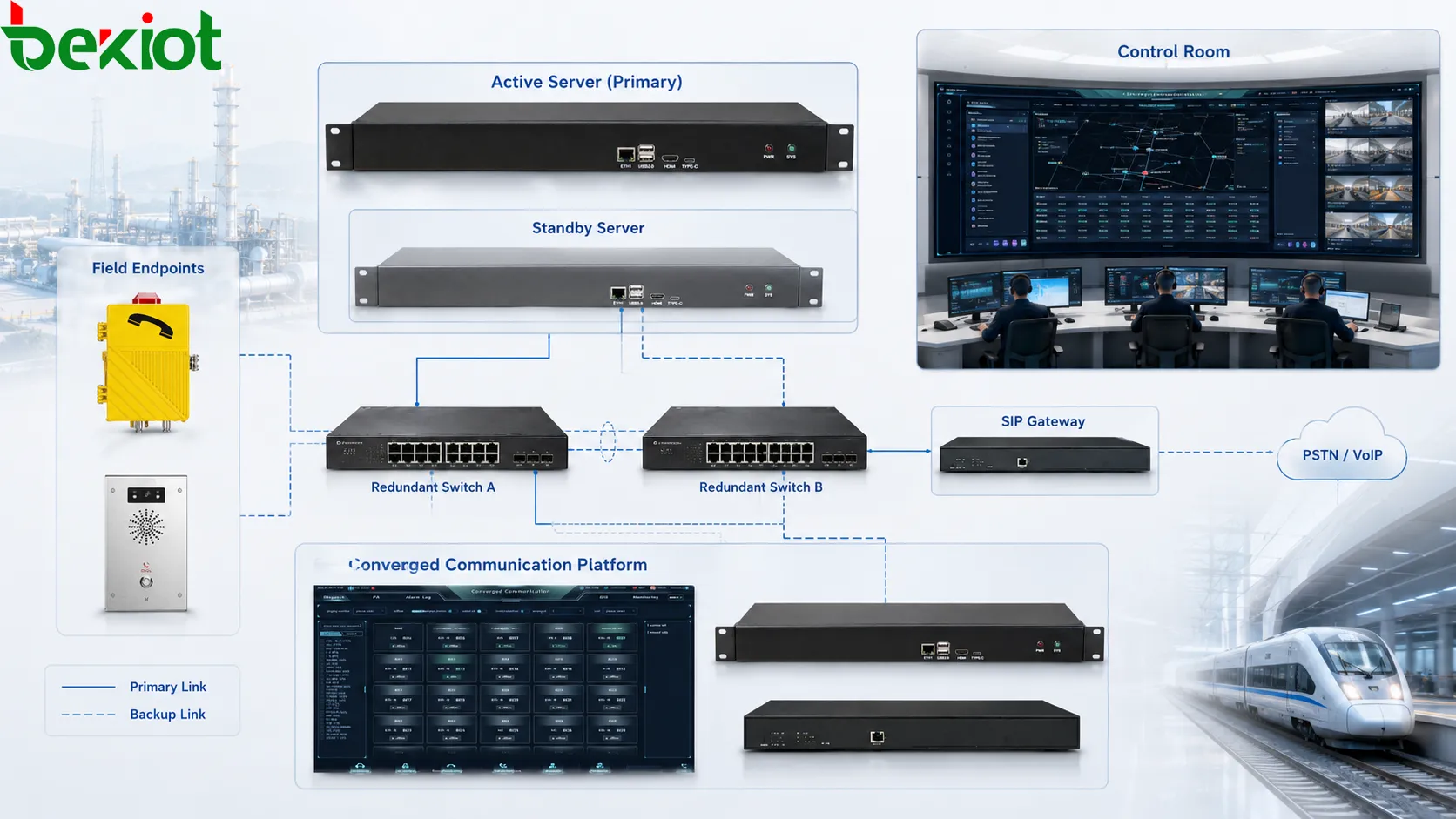

La couche la plus visible est le réseau physique. Terminaux, serveurs et passerelles critiques peuvent nécessiter deux liaisons, des commutateurs redondants, des chemins de câbles séparés et des locaux réseau protégés. Si tout dépend d’un seul commutateur d’accès, celui-ci devient un point unique de défaillance. Si les deux câbles suivent le même parcours et peuvent être endommagés ensemble, la redondance est plus faible qu’elle n’en a l’air.
La redondance des commutateurs doit être planifiée soigneusement. Il ne suffit pas d’en avoir deux ; ils doivent être correctement configurés. VLAN, spanning tree, agrégation de liens, sécurité des ports, QoS et accès d’administration doivent soutenir le basculement au lieu de créer des boucles ou du trafic bloqué. Les systèmes vocaux temps réel doivent aussi protéger le trafic média RTP, pas seulement la signalisation.
Routage et accès Internet
De nombreux systèmes dépendent de routeurs, pare-feu, liaisons WAN, VPN ou accès Internet. Une agence peut rejoindre une plateforme SIP centrale par VPN. Une plateforme cloud exige un Internet stable. Un site industriel distant peut utiliser deux opérateurs. Le basculement de routage permet au trafic d’emprunter un autre chemin lorsque la liaison principale échoue.
Une conception double WAN améliore la continuité, mais doit gérer NAT, signalisation SIP, chemins RTP, DNS, règles de pare-feu et politiques de sécurité. La voix est sensible au délai, à la gigue et à la perte de paquets ; la liaison de secours doit donc être testée avec de vraies communications et pas seulement avec une connectivité de base.
Serveurs et applications
La redondance applicative protège les services dont les utilisateurs ont réellement besoin : enregistrement SIP, contrôle des appels, enregistrement audio, dispatching, diffusion, liaison d’alarme, base de données, gestion Web et supervision des appareils. Le serveur de secours doit disposer d’une configuration à jour et d’une capacité suffisante pour prendre la charge.
La haute disponibilité peut utiliser des serveurs actif-veille, des services en cluster, la réplication de base de données, du stockage partagé ou des plateformes distribuées. L’architecture doit définir ce qui se passe si le serveur principal tombe, comment le secours devient actif, comment les terminaux le trouvent et comment les données restent cohérentes.
Trunks et passerelles
Les systèmes vocaux s’appuient souvent sur des trunks ou passerelles pour les appels externes, lignes analogiques, accès radio, réseau public ou interconnexion avec d’autres systèmes. Une architecture de basculement peut fournir un second trunk SIP, un autre opérateur, des lignes FXO de secours, des ports de passerelle disponibles ou des routes d’urgence.
Le basculement de trunk doit inclure la priorité des routes, la gestion de l’identification de l’appelant, la compatibilité des codecs, le routage des numéros d’urgence et les restrictions de facturation ou d’accès. Il faut aussi prévoir les pannes partielles : l’enregistrement peut rester actif alors que les appels sortants sont rejetés. Des essais fonctionnels sont indispensables.
Alimentation et environnement
Le basculement réseau peut échouer si l’alimentation n’est pas protégée. Commutateurs, routeurs, serveurs, passerelles, alimentations PoE, équipements de contrôle d’accès et terminaux peuvent nécessiter une UPS ou une alimentation de secours selon leur rôle. Si le serveur de secours utilise la même alimentation non protégée que le principal, le plan ne survivra pas à une panne électrique.
Les risques environnementaux comptent aussi. Chaleur, eau, poussière, vibrations, corrosion, accès non autorisé et dommages aux câbles peuvent tous affecter la disponibilité. Une architecture fiable doit prévoir protection physique, organisation du local technique, ventilation, mise à la terre, protection contre les surtensions et accès de maintenance.
Usages et risques doivent correspondre
Réseaux d’entreprise et industriels

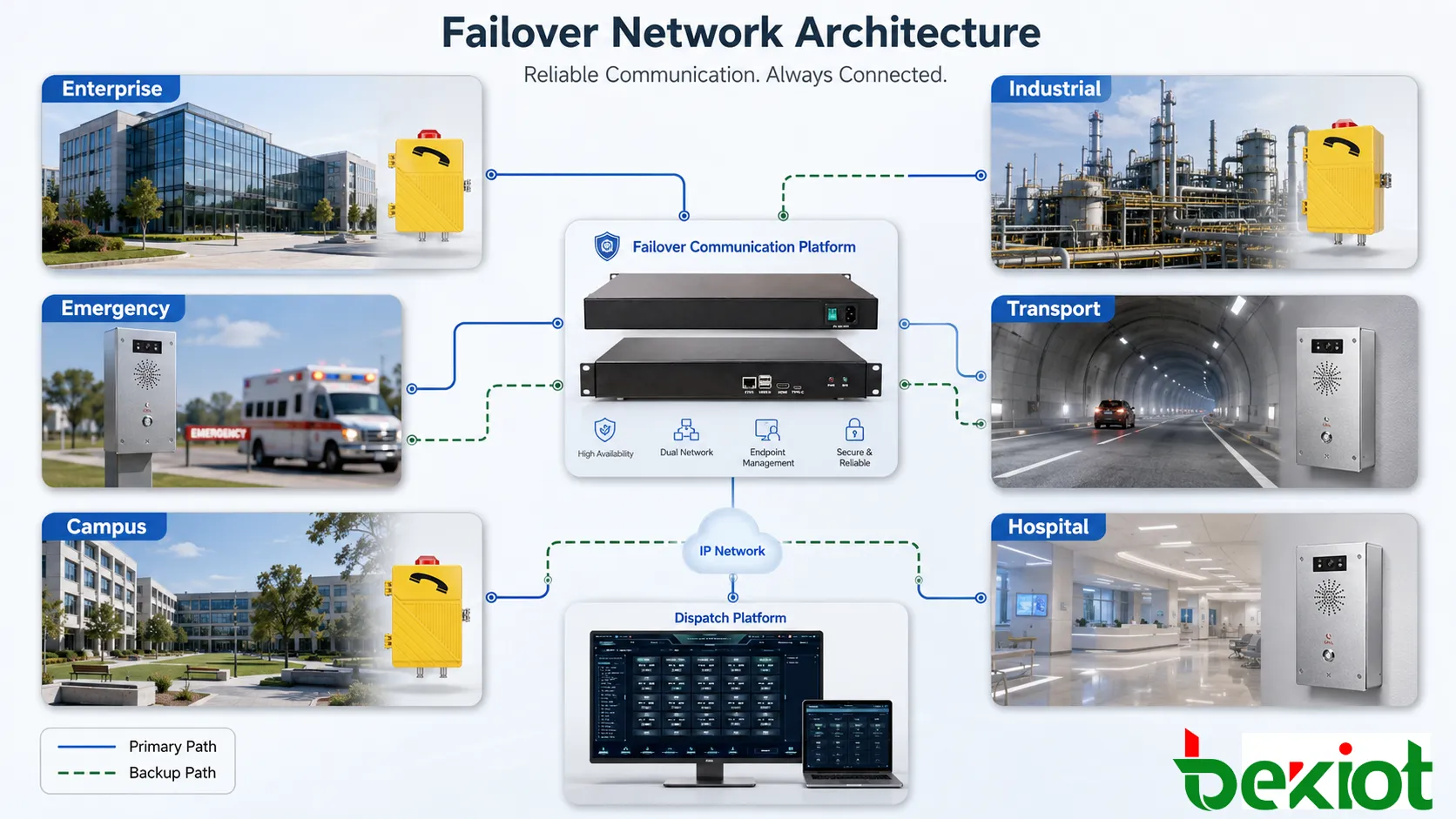

L’architecture de basculement est utile partout où la communication doit rester disponible malgré les pannes. Dans la téléphonie d’entreprise, elle protège téléphones de bureau, extensions d’agences, télétravailleurs, routage d’appels et lignes de service client. Si une liaison Internet ou un trunk SIP échoue, le système passe sur un autre chemin et réduit l’interruption d’activité.
Sur les sites industriels, elle est encore plus liée à la continuité opérationnelle. Lignes de production, salles de contrôle, maintenance, entrepôts, postes électriques, mines, ports, tunnels et services publics peuvent dépendre de points de communication fixes. Si un serveur SIP, un commutateur ou une passerelle tombe, le personnel peut perdre l’accès au dispatching ou au contact d’urgence. La redondance maintient les chemins critiques disponibles.
Installations d’urgence et publiques
Dans les systèmes d’urgence, le basculement peut protéger points d’aide, téléphones liés aux alarmes, commande de sonorisation, diffusion d’urgence, bornes à lumière bleue, téléphones d’ascenseur et plateformes de contrôle. Ces systèmes génèrent parfois peu de trafic quotidien, mais doivent fonctionner au moment critique. Le design réduit la probabilité qu’une panne cachée empêche une communication urgente.
Les transports bénéficient également de la redondance. Stations de métro, réseaux ferroviaires, aéroports, tunnels routiers, dépôts de bus et centres de gestion du trafic utilisent des terminaux répartis. Le basculement réseau maintient le lien entre les équipements de terrain et le contrôle central lorsqu’une liaison, un commutateur ou un serveur échoue.
Campus, hôpitaux, bâtiments publics et grands complexes commerciaux peuvent l’utiliser pour les postes de sécurité, interphones d’urgence, assistance aux visiteurs, communication de contrôle d’accès et diffusion interne. Avec de nombreux utilisateurs et espaces publics, une coupure devient vite visible. Un plan de basculement maintient la continuité pendant la réparation.
Des points uniques cachés subsistent
Une erreur fréquente consiste à ajouter du matériel de secours tout en conservant des points uniques cachés. Deux serveurs peuvent utiliser une seule base de données ; deux liaisons peuvent passer par le même commutateur ; deux passerelles peuvent dépendre d’une seule alimentation ; deux trunks peuvent utiliser le même fournisseur Internet. Le design doit être analysé de bout en bout pour trouver ces dépendances.
Les chemins de secours ne sont pas testés
Un autre problème est de traiter le basculement comme un schéma plutôt que comme une fonction vérifiée. Une route de secours peut exister dans la configuration mais ne pas fonctionner à cause de règles de pare-feu, d’identifiants expirés, d’un DNS incorrect, de routes obsolètes, de licences manquantes ou d’une bande passante insuffisante. Il faut tester le basculement dans des conditions contrôlées.
La cohérence des données est négligée
Dans la redondance serveur, la cohérence des données est critique. Si tables de routage, comptes utilisateurs, enregistrements, journaux, enregistrements d’appareils ou changements de configuration ne sont pas synchronisés, le secours peut démarrer avec des informations anciennes. La reprise sera partielle ou le routage imprévisible.
Des boucles de reprise apparaissent
La logique de basculement peut devenir instable si les seuils sont mal conçus. Une liaison fluctuante peut faire commuter le trafic sans cesse, interrompre les appels et compliquer le diagnostic. Il faut prévoir des temporisateurs de maintien, des politiques de retour stables et des alarmes pour les changements répétés.
Les équipes manquent de visibilité
Un système qui bascule silencieusement peut sembler sain jusqu’à la perte du secours. Les administrateurs ont besoin de visibilité sur le chemin actif, le composant en panne, l’heure du basculement, l’état de reprise et le risque restant. Journaux et alertes doivent faire partie de l’architecture.
Les procédures de maintenance doivent aussi être documentées. Les équipes doivent savoir tester le basculement, remplacer le matériel défaillant, restaurer le chemin principal, vérifier les appels et examiner les journaux d’incident. Sans discipline opérationnelle, même une bonne conception se dégrade avec le temps.
Remarques finales
L’architecture réseau de basculement est une méthode pratique pour améliorer la continuité de service. Elle prépare des ressources de secours, surveille l’état des ressources principales, détecte les défauts, transfère le trafic, avertit les administrateurs et permet une reprise contrôlée. Dans les communications, elle protège enregistrement SIP, routage d’appels, accès aux passerelles, dispatching, diffusion, terminaux d’urgence et sites distants.
Une bonne conception doit inclure plusieurs éléments redondants. Liaisons physiques, commutateurs, routeurs, pare-feu, serveurs, applications, trunks, passerelles, alimentations et outils de supervision doivent être examinés ensemble. Il faut aussi définir seuils, comportement de commutation, règles de retour, journaux et procédures de maintenance.
La conception la plus fiable est celle testée dans des conditions réelles. Elle ne doit pas seulement sembler redondante sur le papier : elle doit maintenir les communications pendant une panne, rendre le défaut visible et permettre à l’équipe d’exploitation de restaurer le service normal avec confiance.
Questions fréquentes
Que signifie le basculement en réseau ?
Le basculement signifie transférer le service d’une ressource principale défaillante vers une ressource de secours. Celle-ci peut être une autre liaison, un serveur, un commutateur, une passerelle, un trunk, un centre de données ou une route de communication.
Le basculement est-il identique à l’équilibrage de charge ?
Non. Le basculement vise la continuité après une panne, tandis que l’équilibrage de charge répartit le trafic entre plusieurs ressources en fonctionnement normal. Certaines architectures combinent les deux.
Le basculement maintient-il les appels actifs ?
Pas toujours. Certains systèmes préservent les sessions dans certaines conditions, mais beaucoup privilégient la restauration rapide de la capacité de lancer de nouveaux appels. Les médias temps réel sont plus difficiles à maintenir que la connectivité de base.
Pourquoi faut-il tester le basculement ?
Les tests confirment que chemins de secours, règles de routage, identifiants, pare-feu, trunks, serveurs et supervision fonctionnent réellement. Un secours seulement présent sur un schéma peut échouer s’il n’est jamais testé.
Quelle est la principale erreur de conception ?
La principale erreur est de conserver des points uniques cachés. Des équipements redondants ne suffisent pas s’ils dépendent encore de la même alimentation, liaison montante, plateforme, base de données ou route physique de câble.
