Dans les projets de communications unifiées, les passerelles sont souvent le pont entre différents systèmes de communication, terminaux, réseaux et plates-formes de services. Elles peuvent connecter des téléphones analogiques, des jonctions PSTN, des lignes E1, des systèmes radio, des équipements audio, des plates-formes de répartition et des serveurs de communication basés sur IP. Une architecture de passerelle bien planifiée peut réduire la complexité du système, améliorer la flexibilité du déploiement et faciliter la maintenance future.

Dans les projets d'intégration réels, deux formes de passerelles sont couramment observées : les passerelles à base de cartes et les passerelles autonomes. Toutes deux peuvent prendre en charge la communication inter-systèmes, mais elles ne conviennent pas aux mêmes conditions de projet. Le meilleur choix dépend de la disposition du site, du type d'interface, de la distance de déploiement, du modèle de maintenance, des besoins d'expansion et du coût total du projet.

Pour les intégrateurs de systèmes, la décision ne doit pas être prise uniquement en comparant le nombre de ports ou le prix initial de l'appareil. La sélection de la passerelle affecte la conception du câblage, l'espace dans l'armoire, la vitesse de dépannage, la stratégie d'appareils de rechange, la gestion à distance et les futures mises à niveau du système. Une passerelle qui semble puissante sur le papier peut créer une complexité inutile si le projet réel est réparti sur plusieurs pièces, bâtiments ou sites distants.

Pourquoi la planification des passerelles est importante dans l'intégration de systèmes

Les projets de communications unifiées incluent souvent des équipements de différentes générations et de différentes normes techniques. Par exemple, un site peut encore utiliser des postes téléphoniques analogiques, un autre peut avoir besoin d'un accès aux jonctions PSTN, tandis qu'un centre de commandement peut nécessiter une connectivité E1, une intégration de répartition radio ou une entrée audio externe.

Sans passerelles adaptées, ces systèmes restent isolés. Avec une conception de passerelle appropriée, les interfaces existantes et les plates-formes de communication IP modernes peuvent être connectées en un seul système gérable. Cela rend l'acheminement des appels, la répartition, la communication d'urgence, l'enregistrement, le lien avec l'interphonie et la gestion centralisée plus faciles à mettre en œuvre.

La question clé n'est pas simplement de savoir si une passerelle peut fournir les ports requis. La question la plus importante est de savoir si sa structure correspond à l'environnement physique du projet, à la topologie du réseau, au flux de travail opérationnel et aux exigences de maintenance à long terme.

Dans de nombreux projets, les passerelles font également partie de la conception de fiabilité. Si la couche passerelle est mal planifiée, une seule erreur de câblage, une inadéquation d'interface ou une panne d'appareil peut affecter la communication entre les départements, les salles de contrôle, les points d'urgence ou les stations distantes. Par conséquent, l'architecture des passerelles doit être considérée avec la redondance du réseau, l'alimentation électrique, la disposition des armoires, la mise à la terre et la gestion opérationnelle.

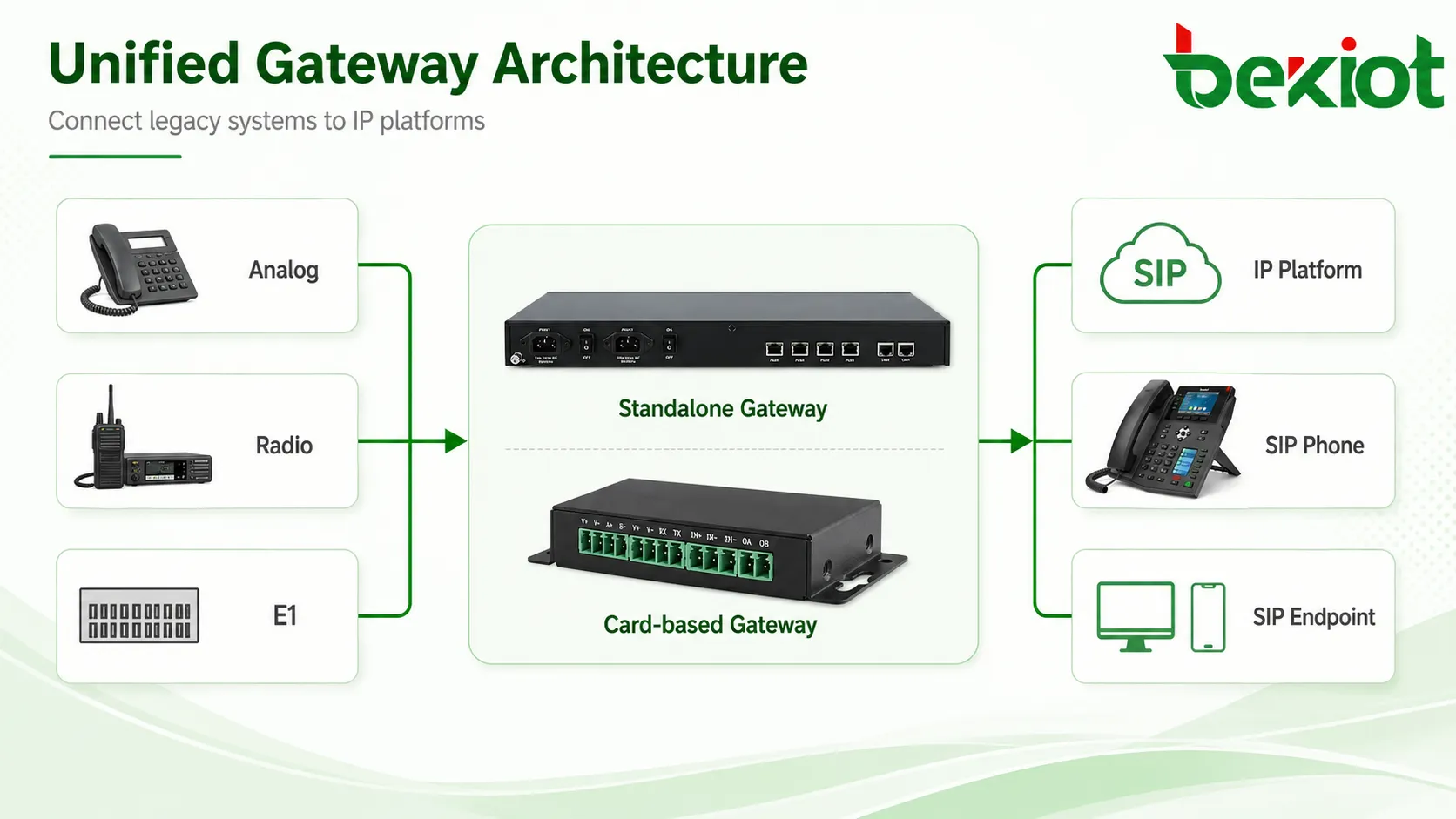

Deux structures de passerelles courantes

Conception de passerelle à base de cartes

Une passerelle à base de cartes place plusieurs cartes d'interface dans un seul châssis. Différentes cartes peuvent fournir différentes fonctions, telles que des interfaces de poste analogique FXS, des interfaces de jonction analogique FXO, des interfaces E1, des interfaces de communication radio et des interfaces audio.

Cette structure est hautement intégrée. Plusieurs capacités de service peuvent être concentrées dans un seul cadre d'appareil, ce qui est utile lorsque le projet nécessite de nombreux types d'interface dans un espace d'installation limité. Elle est souvent envisagée pour les sites compacts, les salles d'équipement centralisées, les systèmes montés sur véhicule ou les environnements où différentes interfaces de communication doivent être assemblées dans un seul châssis.

Le principal avantage de cette conception est la gestion centralisée. Lorsque toutes les cartes sont installées dans un seul cadre, les ingénieurs peuvent gérer plusieurs fonctions d'accès à partir d'un seul emplacement physique. Cela peut simplifier la planification des armoires et réduire le nombre d'appareils séparés. Cependant, cela signifie également que le châssis devient un nœud système important, de sorte que la protection de l'alimentation, les cartes de rechange, la ventilation et la continuité du service doivent être soigneusement planifiées.

Conception de passerelle autonome

Une passerelle autonome est généralement un appareil de type appliance avec un type d'interface fixe et une limite fonctionnelle claire. Par exemple, une passerelle peut principalement servir les utilisateurs analogiques FXS, une autre peut gérer l'accès aux jonctions FXO, une autre peut prendre en charge l'accès E1, et une autre peut connecter des systèmes radio à une plate-forme de répartition IP.

De nombreuses passerelles autonomes utilisent une conception de montage en rack 1U ou un boîtier industriel compact. Au lieu de concentrer chaque fonction dans un seul cadre, les passerelles autonomes sont réparties sur différents sites et connectées via le réseau IP. Cela les rend adaptées aux projets multi-pièces, multi-bâtiments, multi-régions ou transversaux.

L'avantage de cette conception est une responsabilité claire. Chaque passerelle gère une tâche d'accès définie, ce qui rend la configuration, le remplacement et le dépannage plus directs. Lorsqu'un site n'a besoin que d'un seul type d'interface, une passerelle autonome peut éviter le coût et la complexité d'un châssis intégré plus grand.

La disposition du site décide souvent du choix pratique

Les passerelles à base de cartes sont adaptées lorsque plusieurs types d'interface sont physiquement situés au même endroit. Par exemple, si les lignes analogiques, l'accès E1, l'entrée audio et l'intégration radio sont tous concentrés dans une seule salle d'équipement, une structure à base de cartes peut réduire la quantité d'appareils et économiser de l'espace dans le rack.

Cependant, cet avantage s'affaiblit lorsque les interfaces sont réparties sur différents emplacements. Si une interface audio doit se connecter à une console de mixage dans une salle de réunion, tandis que les jonctions téléphoniques se trouvent dans la salle d'équipement principale et que les stations radio sont situées sur des sites distants, tout rassembler dans un seul châssis à base de cartes peut créer un câblage inutile et des difficultés d'installation.

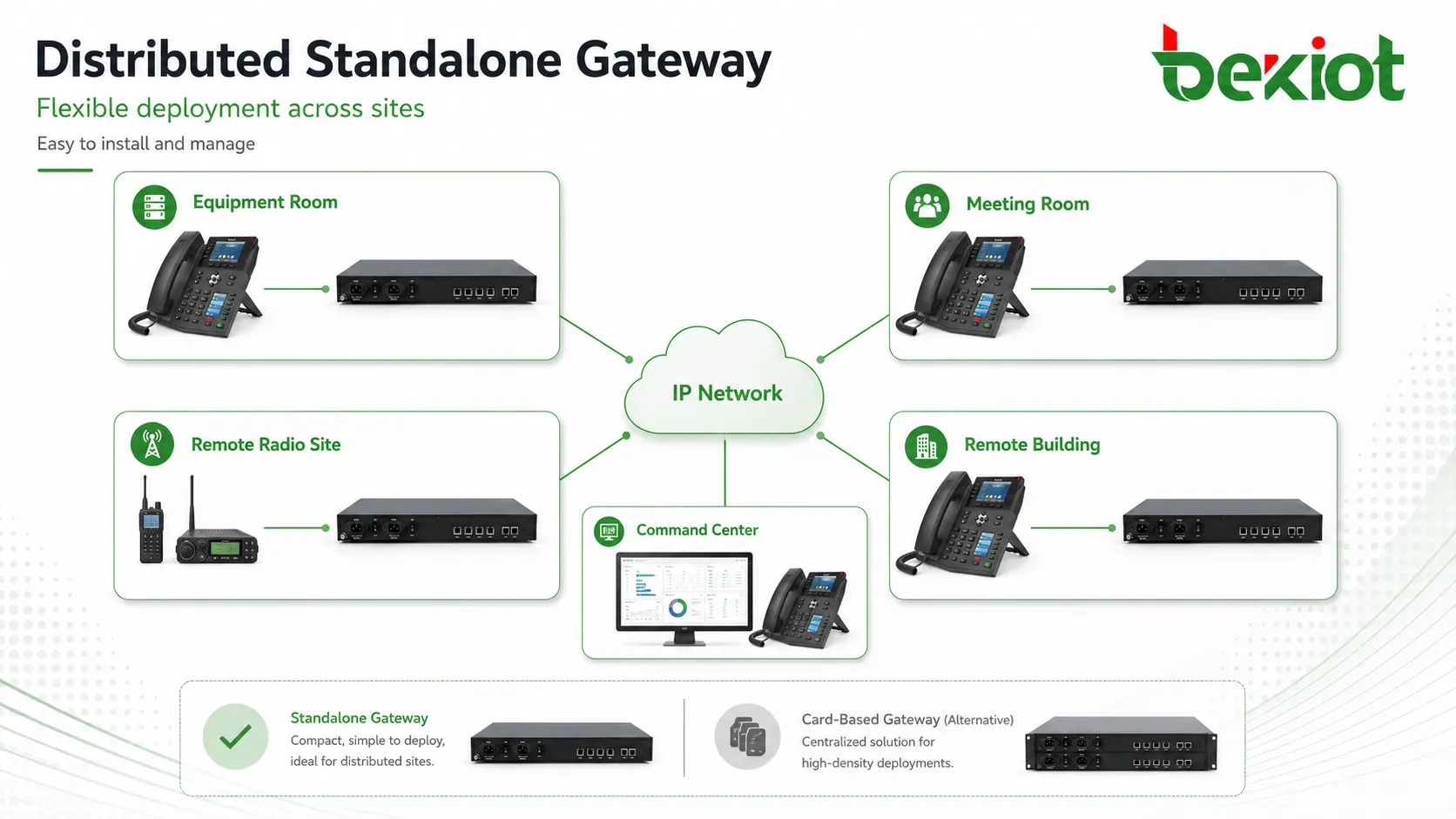

Les passerelles autonomes sont plus flexibles dans le déploiement distribué. Elles peuvent être installées près des équipements réels auxquels elles se connectent. Une passerelle radio peut être placée près d'une station de base radio, une passerelle audio près d'un système de conférence, et une passerelle analogique près du câblage téléphonique existant. La mise en réseau IP connecte ensuite ces nœuds à la plate-forme de communications unifiées.

Cette méthode distribuée est particulièrement utile dans les campus, les parcs industriels, les hubs de transport, les installations de services publics, les usines, les tunnels et les systèmes de commandement d'urgence. Ces projets ont souvent plusieurs bâtiments ou pièces éloignées, et les points d'accès aux communications ne sont pas toujours proches de la salle des serveurs principale. Dans de tels cas, forcer toutes les interfaces dans une seule armoire centrale peut augmenter la longueur des câbles, le coût d'installation et la charge de travail de maintenance future.

Différences de déploiement et de mise en service

Une passerelle à base de cartes nécessite généralement plus de planification lors de l'installation. Différentes cartes peuvent avoir des exigences de câblage, des définitions d'interface, des objectifs de service et une logique de configuration différents. Les ingénieurs doivent distinguer les positions des emplacements, les fonctions des cartes, le routage des lignes, les conditions de mise à la terre et les scénarios d'application avant de mettre le système en service.

Parce que plusieurs services sont intégrés dans un seul châssis, des erreurs de configuration peuvent affecter plusieurs fonctions en même temps. Cela ne signifie pas que les passerelles à base de cartes ne sont pas fiables, mais cela signifie que les équipes de déploiement ont besoin d'une préparation technique plus solide et d'une documentation plus claire.

Les passerelles autonomes sont généralement plus faciles à configurer car chaque appareil résout généralement un problème d'accès spécifique. Une passerelle FXS autonome se concentre sur les utilisateurs de téléphones analogiques. Une passerelle FXO autonome se concentre sur les lignes de jonction. Une passerelle E1 autonome se concentre sur l'accès aux jonctions numériques. Une passerelle radio se concentre sur l'interconnexion radio-IP.

Cette séparation fonctionnelle rend l'installation plus simple. Les ingénieurs peuvent configurer, tester, remplacer ou étendre un type de passerelle sans modifier tout le cadre de la passerelle. Pour les projets comportant plusieurs entrepreneurs, plusieurs sites ou une construction par phases, cette limite plus simple peut réduire les coûts de communication et les risques de mise en œuvre.

Lors de la mise en service, les passerelles autonomes facilitent également les tests d'acceptation. Chaque type d'interface peut être testé indépendamment, et les problèmes peuvent être localisés par site, appareil, câble ou fonction de service. Cela est utile lorsque le calendrier du projet est serré ou lorsque certaines parties du système doivent être livrées avant l'achèvement de l'ensemble du projet.

Maintenance, expansion et coût du projet

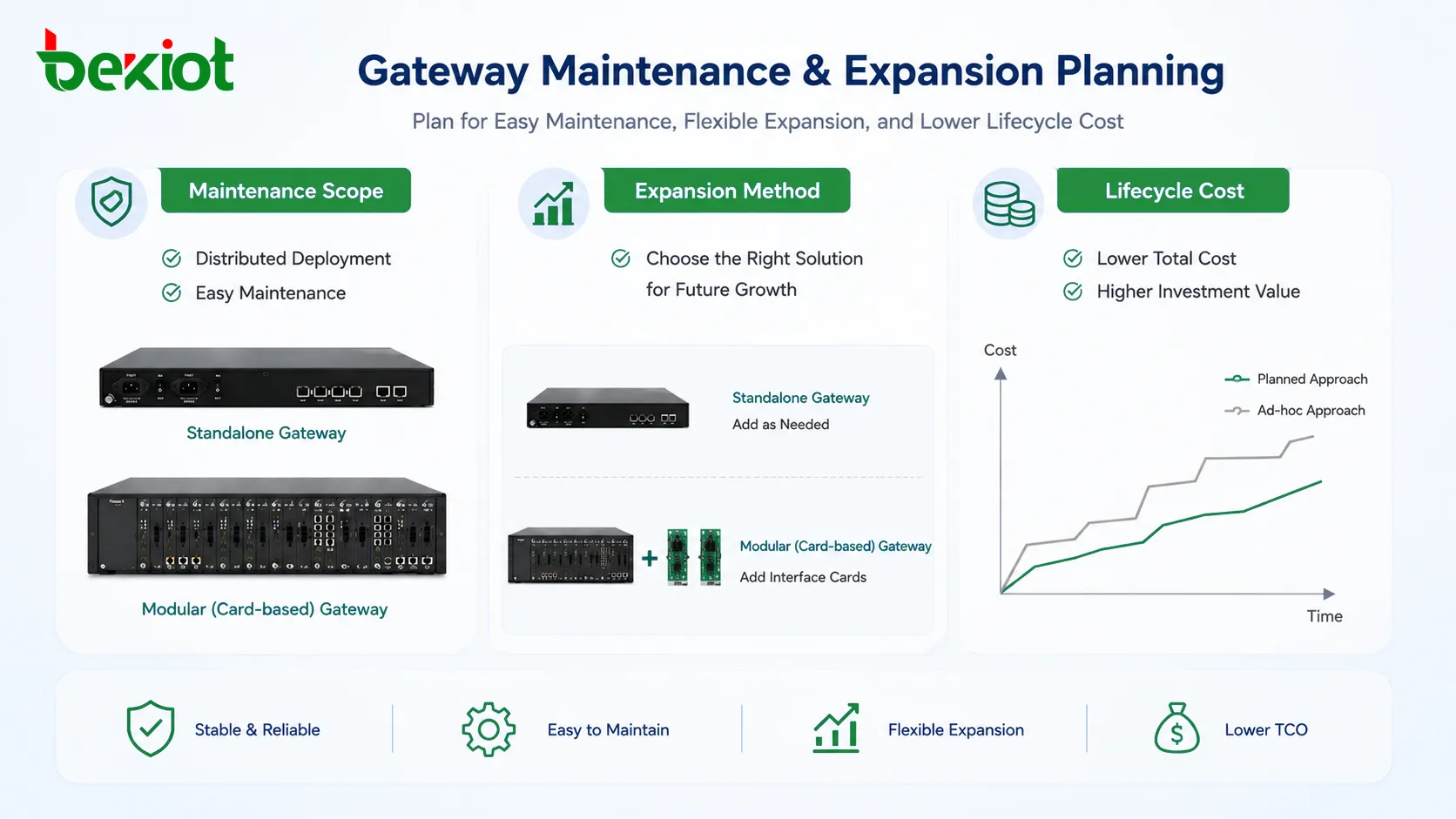

Les exigences de maintenance doivent être prises en compte dès le début du projet. Dans une structure à base de cartes, un seul châssis peut supporter plusieurs services critiques. Si le châssis, le module d'alimentation, le module de gestion ou le fond de panier a un problème, plusieurs fonctions de communication peuvent être affectées ensemble. La planification des pièces de rechange et l'isolation des défauts deviennent donc importantes.

Les passerelles autonomes offrent une séparation des services plus claire. Si une passerelle autonome tombe en panne, la portée du service affecté est généralement limitée à cet appareil et à son interface connectée. Cela peut accélérer le dépannage et faciliter le remplacement, en particulier pour les projets où les techniciens locaux ne sont pas familiers avec les systèmes complexes à base de cartes.

La logique d'expansion est également différente. Les passerelles à base de cartes s'étendent en ajoutant ou en remplaçant des cartes lorsque la capacité du châssis le permet. C'est efficace lorsque les exigences futures sont prévisibles et centralisées. Les passerelles autonomes s'étendent en ajoutant un autre appareil au nœud requis, ce qui est plus flexible lorsque le projet grandit site par site.

D'un point de vue des coûts, les passerelles autonomes sont souvent plus adaptées aux projets d'intégration généraux car elles ont généralement un coût d'entrée inférieur, des exigences de déploiement plus simples et des options d'achat plus flexibles. Les passerelles à base de cartes peuvent être plus économiques dans les systèmes hautement concentrés avec de nombreux types d'interface, mais elles nécessitent une planification minutieuse de la capacité pour éviter des emplacements sous-utilisés ou des limitations futures.

Le coût du cycle de vie doit également inclure la formation, la documentation, les unités de rechange, le temps de remplacement et le support à distance. Un prix d'appareil inférieur ne signifie pas toujours un coût de projet inférieur. Si la structure de la passerelle entraîne un câblage compliqué, un dépannage difficile ou une faible évolutivité, le coût de maintenance à long terme peut devenir plus élevé que prévu.

Approche de sélection recommandée

Une passerelle à base de cartes est plus adaptée lorsque le projet a une structure réseau simple et centralisée, que plusieurs types d'interface sont situés dans la même zone d'équipement, que l'espace d'installation est limité et que le système nécessite une intégration élevée à l'intérieur d'un seul châssis.

Une passerelle autonome est généralement meilleure lorsque le projet implique des nœuds distribués, différentes pièces, des sites distants, un accès transversal, un déploiement par phases ou des exigences de maintenance indépendantes. C'est également un choix pratique lorsque chaque passerelle n'a besoin de résoudre qu'une seule fonction d'accès, telle que l'accès des postes analogiques, l'accès des jonctions analogiques, l'accès E1, l'intégration radio ou le lien audio.

Dans de nombreux projets de communications unifiées, la conception finale n'a pas besoin de choisir une seule forme. Une architecture hybride peut également être utilisée. Les interfaces centrales hautement concentrées peuvent être traitées par une passerelle intégrée, tandis que les points d'accès distants ou à usage spécifique peuvent utiliser des passerelles autonomes. Cette approche équilibre l'espace dans le rack, la flexibilité du déploiement, la commodité de la maintenance et le contrôle des coûts.

Un processus de conception pratique consiste d'abord à cartographier tous les points d'accès, puis à les classer par type d'interface, emplacement physique, priorité de service et responsabilité de maintenance. Après cela, l'équipe du projet peut décider quelles interfaces doivent être centralisées et lesquelles doivent être déployées localement. Cette méthode est plus fiable que de sélectionner l'équipement uniquement après avoir compté le nombre total de ports.

Liste de contrôle pratique pour la décision

• Choisissez des passerelles à base de cartes lorsque de nombreuses interfaces sont centralisées dans une seule salle d'équipement.

• Choisissez des passerelles autonomes lorsque les points d'accès sont répartis sur différents sites ou pièces.

• Envisagez une conception à base de cartes pour les environnements compacts, les systèmes montés sur véhicule ou les armoires à espace limité.

• Envisagez une conception autonome pour un déploiement plus facile, une configuration plus simple, une moindre difficulté de maintenance et une expansion flexible.

• Utilisez une conception hybride lorsque des exigences d'accès centralisées et distribuées existent dans le même projet.

• Examinez le coût du cycle de vie y compris le câblage, les appareils de rechange, la formation des ingénieurs, le temps de récupération des pannes et l'expansion future des interfaces.

FAQ

Une passerelle autonome peut-elle prendre en charge de grands projets de communications unifiées ?

Oui. Les passerelles autonomes peuvent prendre en charge de grands projets lorsqu'elles sont planifiées comme des nœuds d'accès distribués. Leur avantage n'est pas seulement la capacité en ports, mais aussi la capacité de placer la bonne passerelle près de l'équipement qu'elle dessert.

Une passerelle à base de cartes est-elle toujours plus professionnelle ?

Pas nécessairement. Une passerelle à base de cartes offre une intégration élevée, mais le professionnalisme dépend de l'adéquation de l'architecture au projet. Dans un projet distribué, plusieurs passerelles autonomes peuvent produire une conception plus propre et plus maintenable.

Quel type de passerelle est le plus facile pour une expansion future ?

Les passerelles autonomes sont généralement plus faciles pour une expansion par phases car de nouveaux appareils peuvent être ajoutés là où de nouveaux points d'accès sont nécessaires. Les passerelles à base de cartes sont efficaces lorsque l'expansion reste dans la capacité de châssis planifiée.

La sélection de la passerelle doit-elle être basée uniquement sur la quantité de ports ?

Non. La quantité de ports n'est qu'un facteur. La distribution du site, la distance de câblage, le type d'interface, l'alimentation électrique, la responsabilité de maintenance, la sécurité du réseau, la redondance et le coût du cycle de vie doivent également être pris en compte.

Les deux structures peuvent-elles être utilisées dans le même projet ?

Oui. Une structure hybride est souvent raisonnable. L'accès centralisé à haute densité peut utiliser une passerelle intégrée, tandis que les points d'accès distants ou dédiés peuvent utiliser des passerelles autonomes. Cela permet au système de conserver à la fois l'efficacité de l'intégration et la flexibilité du déploiement.
