Comment un téléphone de salle propre se connecte-t-il à un système de communication SIP ?

Un téléphone SIP de salle propre exige des réglages compatibles de réseau, d’identité, de routage et de médias. Les contrôles distinguent l’enregistrement des appels fonctionnels et couvrent codecs, sécurité, rappels et reprise du service.

Becke Telcom

Comment un téléphone de salle propre se connecte-t-il à un système de communication SIP ?

Un téléphone de salle propre peut être installé, connecté à Ethernet et doté d’une adresse IP sans pouvoir communiquer avec la salle de contrôle. La connectivité réseau n’est que la première couche d’un chemin SIP fonctionnel.

Dans l’organisation courante à extension enregistrée décrite ici, le terminal doit atteindre la plateforme SIP, enregistrer son identité configurée, suivre les règles de routage requises et établir un chemin vocal utilisable. Une extension est provisionnée dans le plan de numérotation ; l’enregistrement ne la crée pas automatiquement.

Ces étapes doivent être traitées séparément lors du déploiement. Un téléphone ayant obtenu une adresse IP n’a pas nécessairement rejoint le système vocal ; un téléphone affichant « Enregistré » ne dispose pas nécessairement d’un chemin d’appel exploitable de bout en bout.

Définir le périmètre du système avant de connecter le terminal

Avant de configurer le téléphone, identifiez l’environnement de communication existant. Le terminal rejoint un système pouvant déjà comprendre un IP PBX, un serveur SIP, un téléphone de dispatching, des téléphones SIP de bureau, des commutateurs réseau et des politiques de communication.

Plusieurs conditions doivent être confirmées avant le déploiement :

  • si l’IP PBX ou le serveur SIP existant autorise l’enregistrement du terminal requis ;

  • si une connexion Ethernet est disponible au point de communication de la salle propre ;

  • si le terminal utilise le PoE ou une alimentation séparée ;

  • si le réseau de la salle propre peut atteindre la plateforme SIP selon les politiques VLAN, de routage et de pare-feu du site ;

  • si une nouvelle extension peut être créée dans le plan de numérotation existant ;

  • quels postes l’extension de salle propre doit appeler et quels postes doivent pouvoir l’appeler.

L’installation physique doit être examinée séparément de la compatibilité SIP. Un terminal peut être techniquement compatible avec la plateforme tout en nécessitant un autre montage, une autre ouverture murale ou une autre organisation du nettoyage pour l’environnement contrôlé.

De même, une façade en acier inoxydable ou étanche ne prouve pas à elle seule la conformité à une classification de salle propre, une exigence GMP ou une procédure de nettoyage donnée. Examinez ensemble la documentation du produit et les spécifications du projet.

Becke présente le téléphone IP mains libres BT26 pour salle propre comme un terminal SIP. Vérifiez le matériel et le micrologiciel livrés par rapport à la configuration PBX prévue. Son adéquation à une zone contrôlée fait l’objet d’une évaluation distincte, notamment des exigences de matériaux, de nettoyage et de montage.

De la connexion réseau à l’enregistrement SIP

La première couche technique est la connectivité IP. Le téléphone doit disposer d’un chemin réseau utilisable vers le serveur SIP ou l’IP PBX.

Selon la conception de l’installation, cela implique une adresse IP, un sous-réseau, une passerelle par défaut, un VLAN, un service DNS lorsque des noms sont utilisés et un routage vers la plateforme. Suivez la conception réseau et électrique approuvée ; la connectivité Ethernet seule ne prouve ni l’interopérabilité SIP ni une alimentation de secours suffisante.

Si le PoE est utilisé, l’infrastructure réseau doit aussi fournir une alimentation compatible avec le terminal. En cas d’alimentation locale, fournissez la source requise conformément à la spécification du produit.

L’étape suivante consiste à configurer la relation SIP. Notez l’adresse du serveur d’enregistrement, le domaine SIP, l’extension ou l’identité utilisateur, le nom d’authentification et les identifiants, le transport choisi et tout proxy sortant requis par le PBX. Ces champs ne sont pas toujours interchangeables : un nom affiché n’est pas une identité d’authentification. Utilisez la documentation du terminal et du PBX réels au lieu de copier les réglages d’un autre modèle.

La RFC 3261 (juin 2002), sections 10.1–10.2, décrit l’enregistrement comme une correspondance entre une adresse de référence et des adresses de contact ; une requête REGISTER n’établit pas un dialogue d’appel. SIP autorise aussi d’autres routages : l’enregistrement n’est donc pas un préalable universel à tout appel SIP. Une conception en appel direct ou avec routage administratif doit être explicitement prise en charge et configurée.

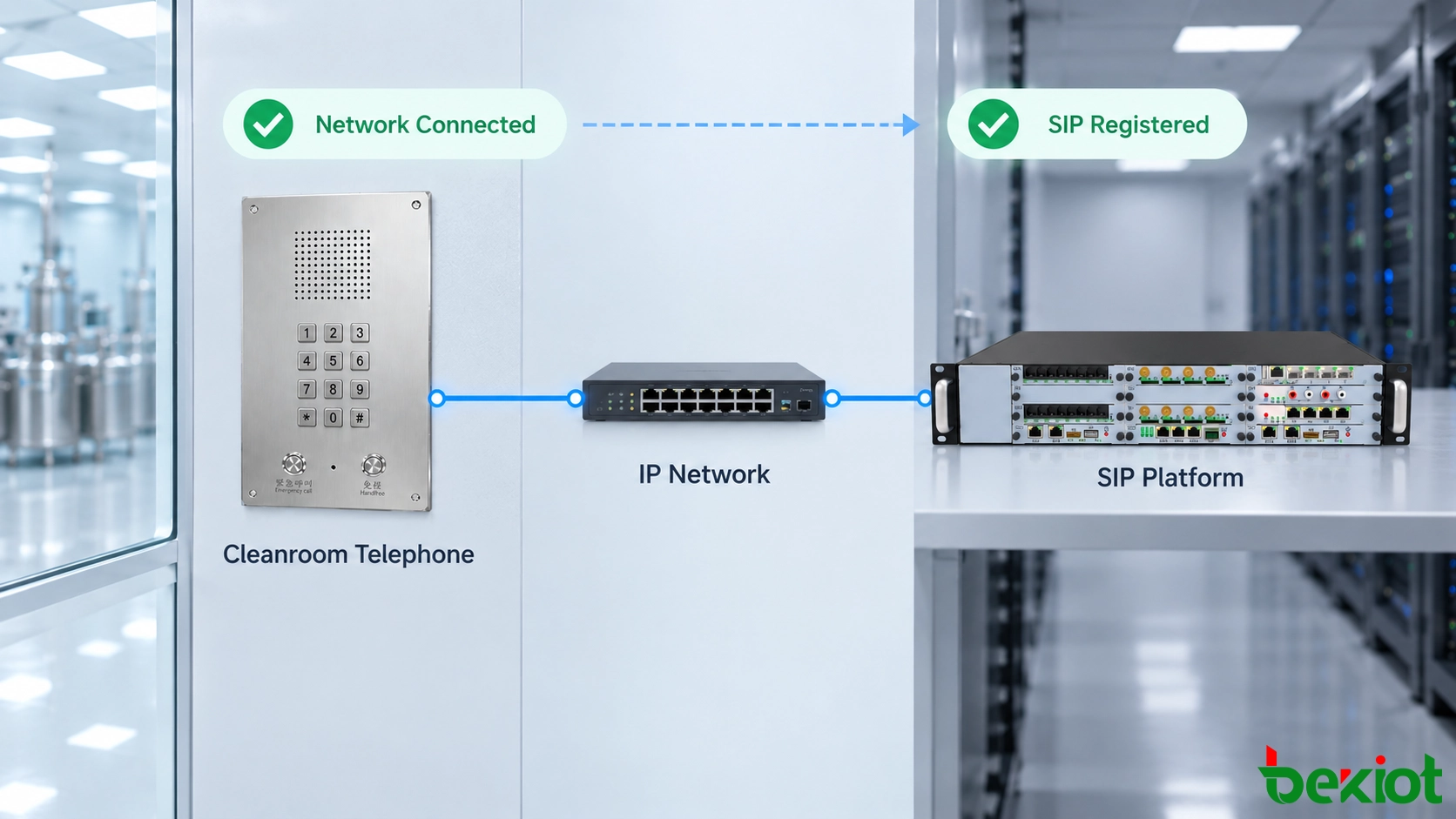

Illustration conceptuelle d’un téléphone de salle propre relié à une plateforme SIP par un commutateur réseau
Organisation conceptuelle à extension enregistrée. Connectivité réseau et acceptation de l’enregistrement SIP sont deux vérifications distinctes ; l’illustration ne documente pas une installation testée.

Pour cette conception, vérifiez dans le PBX le compte, le contact et la durée d’enregistrement prévus, en plus de l’affichage du téléphone. Les associations expirent sans renouvellement, comme l’expliquent les sections 10.2.2 et 10.2.4 de la RFC 3261. Observez un renouvellement réussi et un rappel ; un seul enregistrement réussi ne prouve pas la disponibilité continue.

Cependant, l’enregistrement ne confirme qu’une partie du chemin de communication. La plateforme doit encore savoir comment traiter les appels de cette extension et quels destinataires sont autorisés à l’appeler.

C’est pourquoi l’état « Enregistré » ne doit pas être considéré comme le résultat final de la mise en service.

Identité de l’extension et routage des appels

Dans une production en environnement contrôlé, un téléphone de salle propre représente souvent un espace physique plutôt qu’un salarié. L’identité de l’extension doit refléter ce modèle d’exploitation.

Par exemple :

  • 6101 — Salle de formulation ;

  • 6102 — Zone de remplissage ;

  • 6103 — Laboratoire ;

  • 6104 — Zone propre de conditionnement.

Ces numéros ne sont que des exemples. Le déploiement réel doit normalement suivre le plan de numérotation existant du site.

Prenons un téléphone de la zone de remplissage enregistré sous l’extension 6102. Lorsque le personnel appelle, la plateforme SIP reçoit la demande de cette identité enregistrée et applique les règles de routage configurées.

Si la plateforme et le terminal destinataire sont configurés pour présenter les informations requises, l’opérateur de la salle de contrôle peut identifier l’extension ou la pièce associée à l’appel.

L’extension remplit donc deux fonctions liées :

  • Identité de routage : elle intervient dans le traitement des appels du système SIP ;

  • Identité de localisation : elle permet au personnel d’associer l’appel à un espace physique connu.

Planifiez simultanément les droits d’appel. Un terminal de remplissage peut devoir joindre le contrôle, la maintenance et la supervision de production, tandis qu’un autre point de salle propre peut n’avoir besoin que d’un poste de permanence prédéfini.

Le sens inverse est tout aussi important. La salle de contrôle doit pouvoir appeler l’extension de salle propre lorsque le processus d’exploitation exige une communication bidirectionnelle.

Un enregistrement réussi sans routage ni droits corrects n’établit pas cette relation opérationnelle.

La signalisation SIP et les médias vocaux doivent fonctionner

Le déploiement SIP se complique lorsque la signalisation d’appel et les médias vocaux sont traités comme un même flux réseau.

SIP établit et commande l’appel ; RTP transporte normalement les médias vocaux. La RFC 3550 (juillet 2003), section 1, définit le rôle de transport de RTP et précise que RTP ne garantit lui-même ni la livraison ni la qualité de service.

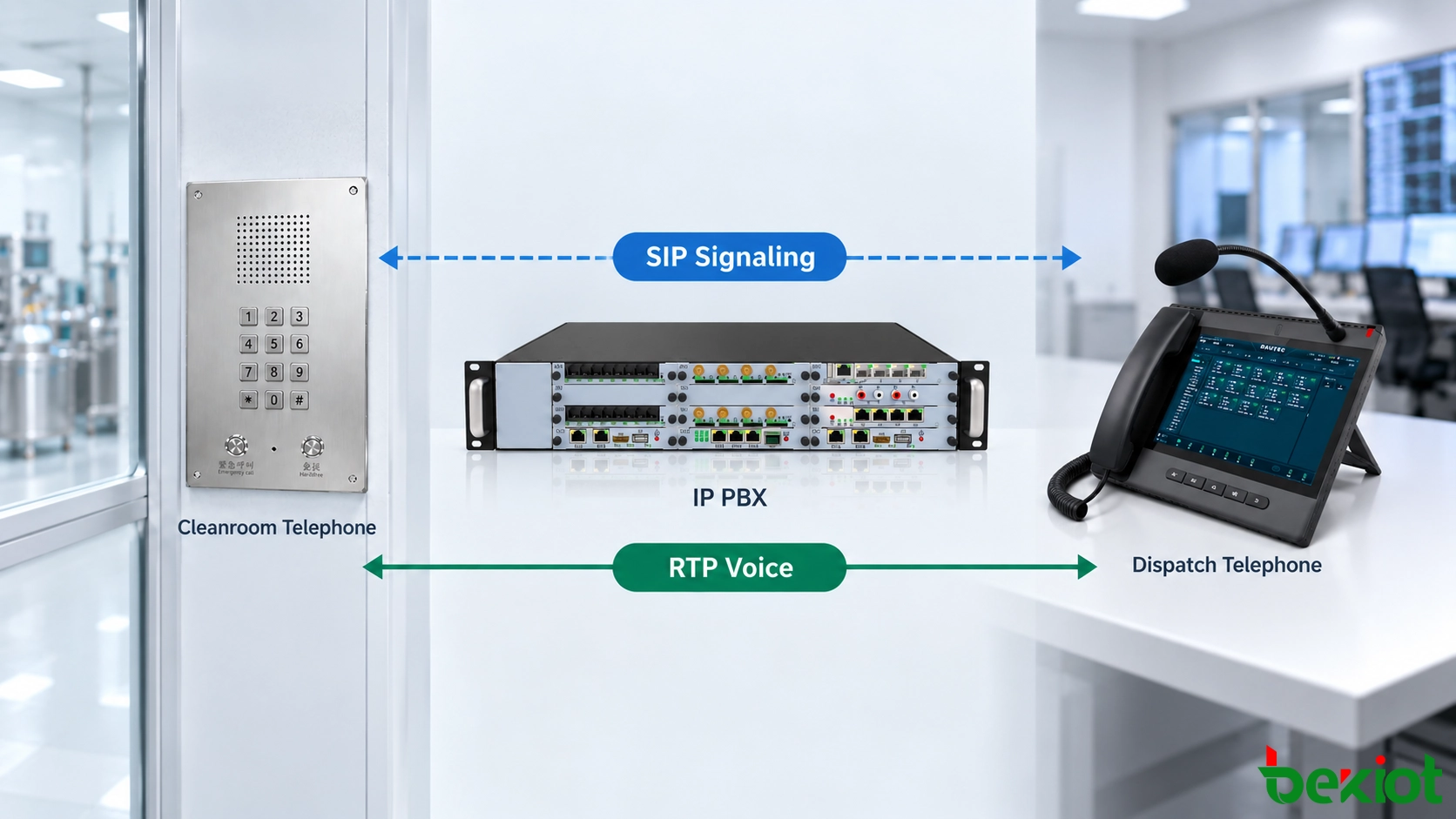

Illustration conceptuelle séparant la signalisation d’appel SIP des médias vocaux RTP
Distinction logique entre signalisation SIP et médias RTP. Les flèches ne spécifient pas le routage physique : la signalisation peut traverser le PBX et l’audio circuler directement ou via un relais média.

Lorsqu’un opérateur de salle propre appelle le contrôle, la signalisation SIP demande la session, identifie la destination et gère les états comme la sonnerie, la réponse et la fin d’appel.

Le chemin vocal peut relier directement les terminaux ou traverser un PBX traitant les médias, un contrôleur de frontière de session ou un autre relais. Déterminez l’organisation réellement utilisée. Un proxy de signalisation seule n’a pas besoin de traiter l’audio, et le dessin ne prouve pas le chemin d’une installation particulière.

Cela explique plusieurs situations possibles :

  • le terminal est enregistré mais ne joint pas la destination requise ;

  • la destination sonne, mais aucune voix n’est entendue après réponse ;

  • un côté entend l’autre, mais l’audio ne fonctionne pas dans le sens inverse ;

  • l’appel fonctionne dans un segment réseau mais échoue vers un autre ;

  • l’appel s’établit, mais les pertes de paquets, le délai ou la congestion affectent la voix.

Diagnostiquez ces situations selon l’architecture réseau et de communication réelle. Les points pertinents peuvent comprendre routage VLAN, politique de pare-feu, comportement NAT, gestion des ports média et négociation des codecs.

Adresses, ports et formats média compatibles se négocient indépendamment de l’enregistrement. La RFC 3264 (juin 2002), sections 5.1 et 6.1, définit les règles SDP d’offre/réponse pour les flux unicast. Vérifiez adresses, ports, direction et codecs négociés, pas seulement l’adresse du serveur SIP.

Pour un appel sans transcodage, les terminaux participants ont besoin d’un codec compatible. Si un PBX ou une passerelle transcode entre codecs, vérifiez la prise en charge et les ressources de chaque branche média. Un serveur agissant uniquement comme proxy de signalisation n’a pas à implémenter le codec du terminal.

G.711, G.722 ou d’autres codecs peuvent être disponibles selon les équipements et la plateforme. L’objectif n’est pas d’en activer le plus possible, mais de permettre au chemin de négocier une option prise en charge de part et d’autre.

Si le système exige TLS, SRTP ou d’autres mécanismes de sécurité, vérifiez leur prise en charge et les réglages applicables sur le terminal fourni, la plateforme et tout intermédiaire. Spécifiez séparément protection de signalisation et de médias ; activer une interface d’administration web sécurisée ne prouve ni l’une ni l’autre. Limitez les accès d’administration et protégez les identifiants selon la politique du site.

Sur un réseau de données partagé, la voix peut aussi nécessiter un traitement QoS adapté à la conception réseau. La politique précise doit suivre l’architecture de l’établissement, et non appliquer une valeur QoS fixe à tous les projets.

Comment le terminal rejoint le processus de communication de l’usine

Une fois connectivité, enregistrement, routage et médias établis, le téléphone de salle propre peut participer au processus d’exploitation réel.

Prenons un opérateur de remplissage constatant un état anormal d’équipement. Il appelle depuis le terminal fixe portant l’extension d’exemple 6102. Le PBX applique la route configurée et présente l’appel au poste de contrôle. Après réponse, le personnel peut expliquer la situation sans quitter la zone contrôlée.

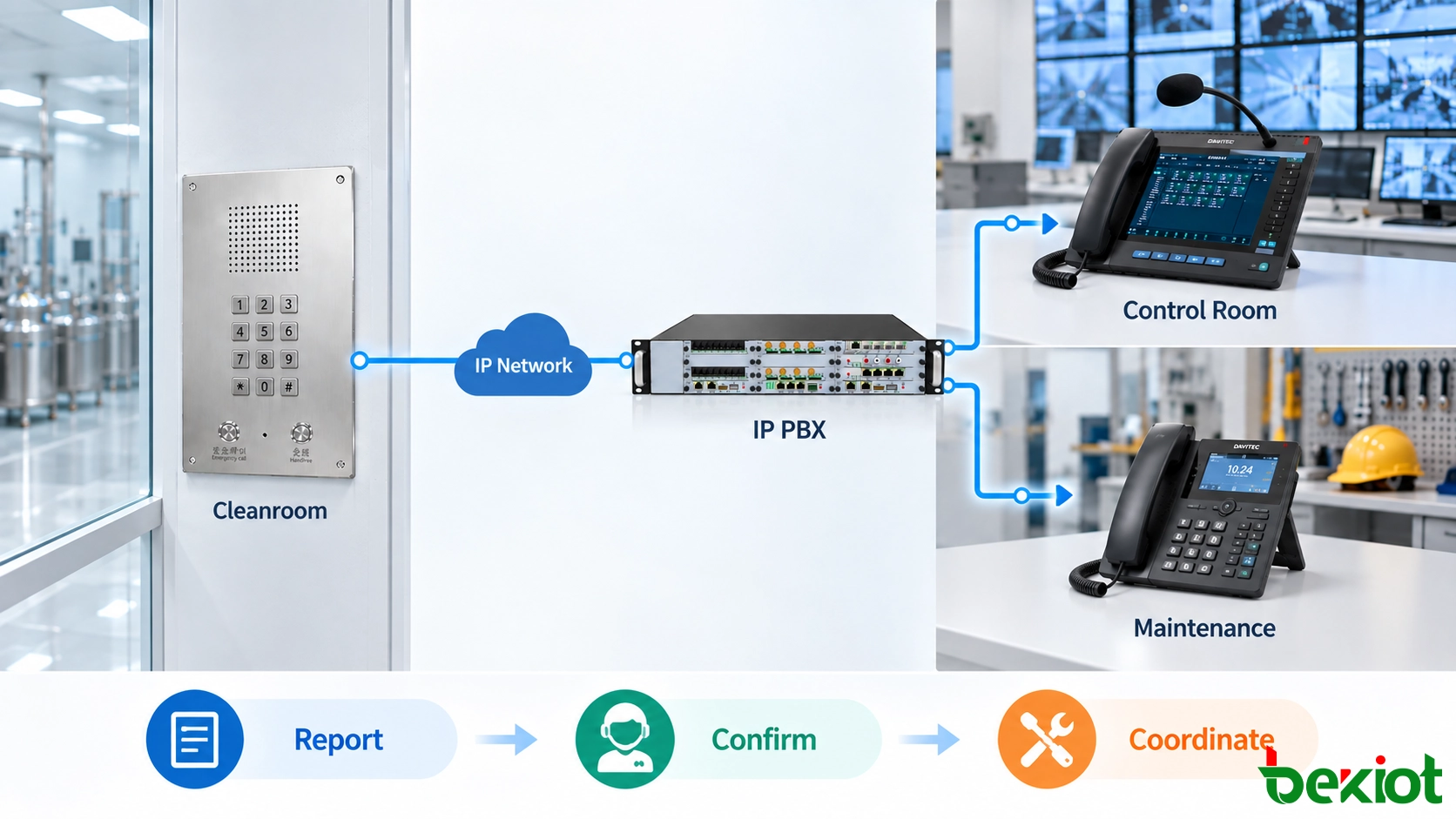

Illustration conceptuelle des appels entre terminal de salle propre, salle de contrôle et maintenance
Processus illustratif via un IP PBX. Rappels, transferts et coordination de maintenance dépendent de la plateforme et des droits configurés, pas du seul dessin ni du seul enregistrement SIP.

Le traitement exact dépend de la plateforme et de la procédure d’exploitation du site. L’opérateur de contrôle peut passer un autre appel, transférer l’appel existant ou utiliser une autre fonction prise en charge.

Ne présumez pas ces capacités au seul motif que le téléphone utilise SIP. Transfert, groupes d’appel, enregistrement, dispatching et autres services dépendent de la plateforme, de la configuration du terminal et des droits du compte.

Il en va de même pour la diffusion, l’intégration d’alarmes, le contrôle d’accès et les fonctions d’autres systèmes métier. Si la plateforme existante fournit les interfaces et capacités requises, le terminal peut participer à un processus intégré plus large. L’enregistrement SIP ne crée pas automatiquement ces fonctions.

Le système doit permettre la circulation des informations dans les deux sens : le contrôle doit pouvoir recevoir un compte rendu, mais aussi retourner des instructions ou recontacter la salle propre au besoin.

Vérifier le chemin complet avant la mise en exploitation

La mise en service doit tester le chemin complet, sans s’arrêter lorsque le terminal apparaît en ligne ou affiche un enregistrement SIP réussi. La liste suivante est une liste de réception d’ingénierie, pas une spécification d’essais imposée par le protocole. Consignez les versions du terminal et du PBX, les réglages pertinents, les résultats et les exceptions non résolues.

Élément de vérificationPoints à contrôlerBut
RéseauLe terminal de salle propre atteint la plateforme SIP requiseConfirmer la connectivité IP de base
Enregistrement SIPL’identité et le contact corrects sont enregistrés et renouvelésVérifier l’association de cette conception à extension enregistrée
Appel sortantLa salle propre joint le poste de contrôle requisVérifier le chemin principal de signalement
RappelLe contrôle peut appeler l’extension de salle propreConfirmer la communication bidirectionnelle
Identité de l’appelantL’identité d’extension ou de pièce attendue est présentéeAider à identifier la zone d’origine
Médias vocauxUn audio clair est disponible dans les deux sensConfirmer que le chemin média est utilisable
CodecDes codecs compatibles sont négociés sur chaque branche ; le transcodage est vérifié s’il est utiliséVérifier l’architecture média réelle
DroitsL’extension atteint les destinations requises par le projetConfirmer la politique d’appel prévue
RepriseL’enregistrement, les appels sortants et les rappels reprennent après une interruption contrôléeVérifier le rétablissement du service, pas seulement un indicateur en ligne
Audio sur siteLe personnel se comprend depuis les positions normales avec bruit et EPI représentatifsVérifier l’usage pratique dans l’environnement installé

Les essais audio sur site sont particulièrement importants pour les terminaux mains libres. Un appel SIP peut être techniquement correct mais difficile à utiliser si la ventilation, les machines ou la distance d’installation affectent l’intelligibilité.

Testez les deux sens depuis la position normale de l’opérateur avec ventilation, machines et EPI représentatifs. Testez aussi les destinations occupées ou sans réponse et toute route alternative configurée. Convenez d’un comportement de reprise acceptable, notamment des actions à suivre en l’absence d’alimentation, de réseau ou de service de commande d’appel.

Si le système ne se comporte pas comme prévu, le diagnostic doit suivre la couche où apparaît le problème. Séparez d’abord les problèmes d’enregistrement de ceux de routage ; les appels qui sonnent sans audio ou avec audio unidirectionnel doivent être étudiés comme des problèmes de signalisation et de chemin média, plutôt que comme un défaut unique.

Questions fréquentes

Pourquoi le nom d’utilisateur SIP peut-il différer du numéro d’extension ?

Le PBX peut utiliser des valeurs distinctes pour l’extension composable, l’identité SIP, le nom affiché et le nom d’authentification. Saisissez chaque valeur dans son champ et maintenez la correspondance pièce-extension cohérente avec la configuration du PBX.

Pourquoi l’enregistrement fonctionne-t-il au début puis disparaît ?

Vérifiez que le terminal renouvelle son association avant expiration et que le serveur accepte ce renouvellement. Corrélez les journaux du terminal et du PBX avec les coupures réseau, changements d’identifiants et comportements de pare-feu ou NAT intermédiaires. Des échecs répétés de renouvellement ne justifient pas de supprimer l’authentification.

Faut-il commencer le dépannage en ouvrant tous les ports du pare-feu ?

Non. Établissez le chemin de signalisation configuré et les adresses et plages de ports média négociées, puis comparez-les à la politique approuvée. Un appel réussi dans un VLAN ne prouve pas le fonctionnement du même chemin entre réseaux routés ou traduits.

Un téléphone SIP de salle propre peut-il communiquer avec un ancien PBX ?

Cela dépend des interfaces du PBX. Une interface SIP prise en charge peut fournir un chemin ; sinon, une passerelle appropriée et une configuration d’interfonctionnement peuvent être nécessaires. Vérifiez les appels bidirectionnels, l’identité de l’appelant et les fonctions requises sur le chemin complet.

Le PoE maintient-il le téléphone disponible en cas de coupure électrique ?

Seulement si les infrastructures électriques et de communication nécessaires restent disponibles. Vérifiez l’alimentation et le budget de puissance du commutateur, ainsi que le PBX, les liaisons réseau et le poste distant qui répond. La seule prise en charge du PoE n’est pas une spécification de résilience.
