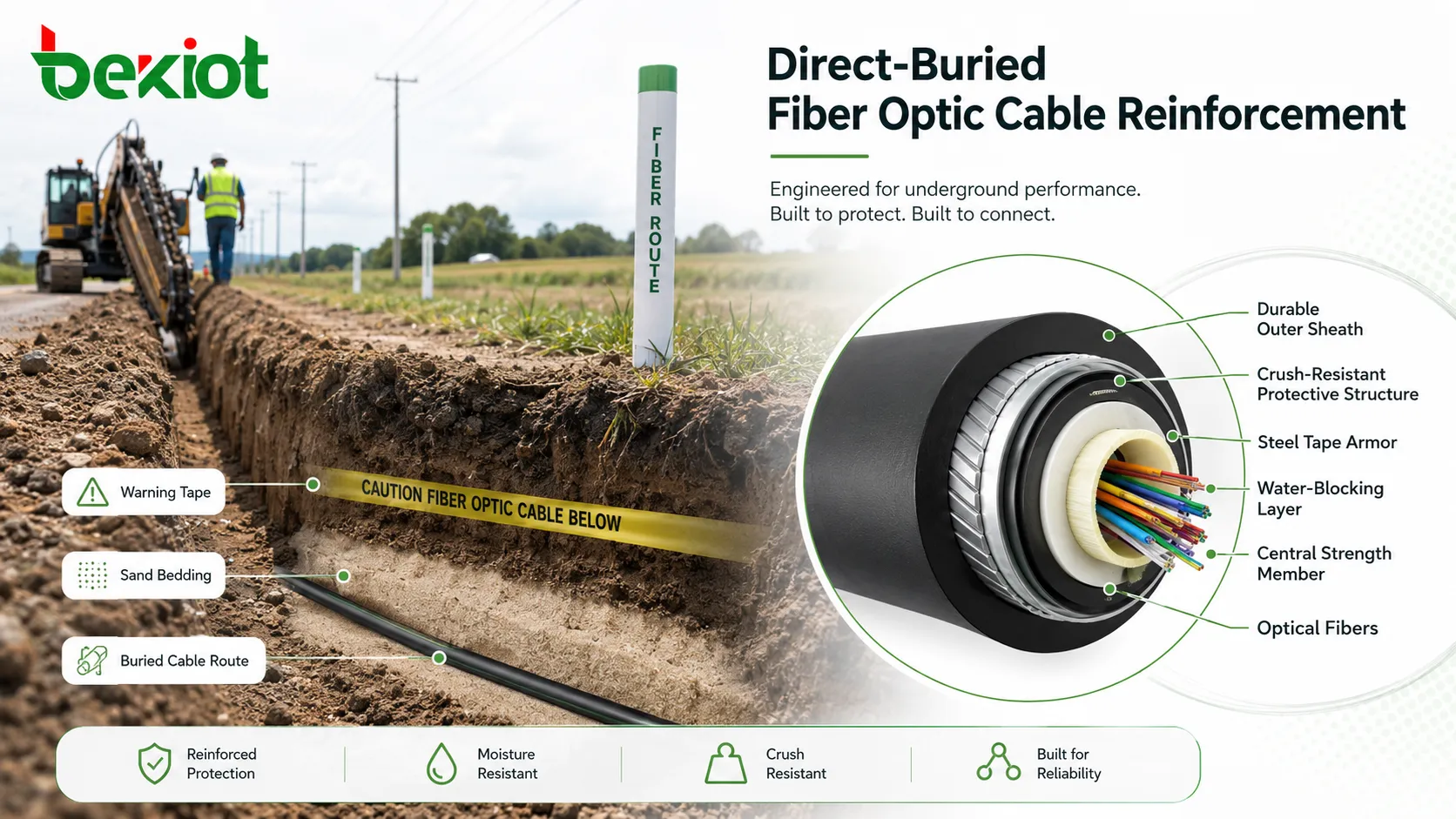

Le renforcement des câbles à fibres optiques enterrés directement désigne l'ensemble des mesures structurelles, matérielles et d'installation visant à protéger les câbles optiques posés directement dans le sol sans gaine ou conduit continu sur tout le tracé. Étant donné que le câble est exposé aux pressions du sol, à l'humidité, aux pierres, aux rongeurs, aux risques de creusement, aux variations de température et aux mouvements du sol à long terme, le renforcement est indispensable pour préserver les performances optiques et la durée de vie du service.

Un câble souterrain renforcé n'est pas simplement un câble à fibres ordinaire avec une gaine plus épaisse. Il s'agit d'une conception de protection complète qui peut inclure des matériaux étanches à l'eau, des éléments de résistance, des couches d'armure, des structures anti-écrasement, une protection contre les rongeurs, des éléments métalliques ou non métalliques résistants à la corrosion, une gaine extérieure durable, des rubans d'avertissement, des marqueurs de tracé, un lit de tranchée approprié et des procédures d'acceptation testées. La méthode de renforcement adaptée dépend de la condition du sol, de la profondeur d'enfouissement, de la méthode de tirage, des risques mécaniques, de l'exposition à l'humidité et de l'importance du lien de communication.

Pourquoi les tracés souterrains nécessitent une protection renforcée

L'installation souterraine peut sembler plus sûre que l'installation aérienne car le câble est protégé du vent et du soleil. En réalité, le sol crée un ensemble de risques différents. Un câble peut être comprimé par la terre tassée, écrasé par des rochers, endommagé par des outils de construction, attaqué par des rongeurs, tiré lors du tassement du sol ou affecté par l'eau qui reste autour de la gaine pendant de nombreuses années.

Contrairement aux câbles installés dans des gaines, un câble enterré directement a une séparation physique limitée avec l'environnement environnant. Si la gaine est endommagée, l'humidité du sol peut atteindre les couches internes. Si le câble est écrasé, les fibres optiques peuvent subir des pertes par micro-courbure ou macro-courbure. Si le marquage du tracé est médiocre, une excavation future peut couper le lien sans avertissement.

Le renforcement a donc deux objectifs. Le premier est de protéger le corps du câble contre les contraintes mécaniques et environnementales. Le second est de rendre le tracé plus sûr à installer, à identifier, à entretenir et à réparer tout au long de sa durée de vie.

Les couches de protection à l'intérieur du câble

Gaine extérieure

La gaine extérieure est la première barrière contre le sol, l'humidité, l'abrasion et les dommages lors de la manipulation. Les matériaux de gaine courants incluent le polyéthylène et d'autres composés adaptés à l'extérieur. La gaine doit résister aux fissures, au vieillissement environnemental et à l'usure mécanique pendant le tirage, la pose et le remblayage.

Pour l'enfouissement direct, l'épaisseur de la gaine et la qualité du matériau sont importantes. Une gaine faible peut être coupée par des pierres acérées, rayée pendant l'installation ou dégradée par les conditions du sol à long terme. Dans les environnements difficiles, la gaine peut nécessiter une résistance accrue à l'abrasion, aux produits chimiques ou aux termites selon les risques locaux du site.

Couche d'armure

L'armure est l'une des méthodes de renforcement les plus courantes pour les câbles optiques souterrains. Elle peut utiliser une bande d'acier ondulée, du fil d'acier, une bande d'aluminium ou une armure non métallique selon l'application. L'armure améliore la résistance à l'écrasement, aux chocs, aux dommages par creusement et aux attaques de rongeurs.

L'armure métallique offre une protection mécanique solide mais peut nécessiter une liaison, une mise à la terre, une prise en compte de la corrosion et une planification de la protection contre la foudre. L'armure non métallique évite la conductivité électrique et peut être préférée dans les zones où la complexité de la mise à la terre, la corrosion ou les préoccupations électromagnétiques sont importantes.

Élément de résistance

Les éléments de résistance aident le câble à résister à la tension de tirage et aux contraintes à long terme. Ils peuvent être en fil d'acier, en fil d'aramide, en fil de verre, en plastique renforcé de fibres de verre ou en d'autres matériaux. Leur rôle est de supporter la charge mécanique afin que les fibres optiques ne soient pas étirées au-delà des limites de sécurité.

L'élément de résistance doit correspondre à la méthode d'installation. Un câble tiré sur un long tracé, posé par charrue ou installé sur un terrain accidenté peut nécessiter une performance de traction plus élevée qu'une section courte posée à la main.

Matériau étanche à l'eau

L'étanchéité à l'eau empêche l'humidité de se propager le long du cœur du câble si la gaine est endommagée. Cela peut être réalisé grâce à un gel de remplissage, des fils secs gonflables à l'eau, des rubans étanches à l'eau ou d'autres structures bloquant l'humidité.

Les matériaux étanches à l'eau secs sont souvent plus faciles à manipuler pendant le épissurage car ils réduisent le travail de nettoyage du gel. Les conceptions remplies de gel peuvent offrir une forte résistance à l'eau mais peuvent être plus salissantes lors de la terminaison sur le terrain. Le choix dépend de la conception du câble, des préférences de l'installateur et des exigences du projet.

Tube lâche et protection des fibres

De nombreux câbles à fibres extérieurs utilisent une construction à tubes lâches. Les fibres optiques sont placées à l'intérieur de tubes qui permettent un mouvement contrôlé et protègent les fibres des contraintes externes directes. Cette conception aide à réduire le transfert de contrainte de la gaine du câble aux fibres de verre.

La structure du tube, le matériau de remplissage, le nombre de fibres, la conception du tampon et l'agencement de l'élément de résistance central affectent tous les performances à long terme. Le renforcement doit protéger les fibres optiques sans rendre le câble trop rigide pour une installation pratique.

Un câble souterrain fiable est construit à partir de plusieurs couches de défense. La gaine extérieure protège contre le sol, l'armure résiste aux attaques mécaniques, l'élément de résistance supporte la tension et l'étanchéité à l'eau limite la migration de l'humidité.

Méthodes de renforcement mécanique

Armure en bande d'acier

L'armure en bande d'acier ondulée est largement utilisée pour les câbles à fibres optiques enterrés directement. La structure ondulée améliore la flexibilité tout en offrant une résistance à l'écrasement et aux chocs externes. Elle offre également une barrière physique contre les rongeurs et le contact accidentel avec des outils.

L'armure en bande d'acier convient à de nombreux tracés souterrains généraux, mais elle doit être protégée contre la corrosion. La gaine du câble doit rester intacte et l'installation doit éviter d'endommager la gaine. Si le tracé présente une forte corrosivité du sol, la conception du câble et les exigences de protection métallique doivent être examinées attentivement.

Armure en fil d'acier

L'armure en fil d'acier offre une forte protection mécanique et de traction, en particulier pour les tracés exigeants, les terrains instables, les pentes raides, les traversées de rivières et les installations où le tirage ou la charge externe peut être plus élevée. Elle peut améliorer la résistance à l'étirement et à la pression localisée.

L'inconvénient est un poids accru, un rayon de courbure plus grand et une manipulation plus exigeante. Les équipes d'installation doivent respecter les limites du fabricant en matière de tension de tirage et de rayon de courbure pour éviter d'endommager le câble.

Renforcement non métallique

Le renforcement non métallique peut inclure du fil d'aramide, du fil de verre, des tiges de fibre de verre ou des couches de polymère renforcé. Ces matériaux peuvent améliorer la résistance à la traction et aux rongeurs sans créer de chemin métallique conducteur.

Cela est utile dans les environnements de services publics d'électricité, les zones sujettes à la foudre, les corridors ferroviaires ou les emplacements où la mise à la terre d'une armure métallique est difficile. Les conceptions non métalliques peuvent également réduire les préoccupations de corrosion, mais la résistance mécanique doit toujours correspondre aux conditions du tracé.

Construction à double gaine

Certaines conceptions pour enfouissement direct utilisent des doubles gaines ou des couches protectrices supplémentaires. Une deuxième gaine peut améliorer la résistance à l'abrasion, la protection contre l'humidité et la durabilité mécanique. Elle peut également aider à isoler l'armure de l'environnement.

La construction à double gaine peut augmenter le diamètre et la rigidité du câble. Les concepteurs doivent confirmer que le câble peut toujours être installé dans les limites de rayon de courbure, de tirage et de fermeture de joint.

Conception résistante aux rongeurs

Les dommages causés par les rongeurs sont un risque courant dans les zones rurales, agricoles, forestières et les corridors de services publics. Le renforcement peut inclure une armure métallique, du fil de verre, des couches de polymère dur ou des matériaux de gaine spéciaux conçus pour décourager le rongement.

Aucune conception ne doit être considérée comme totalement immunisée dans toutes les conditions. Si l'activité des rongeurs est élevée, la sélection du tracé, la profondeur, les planches protectrices, les conduits dans les sections vulnérables et la stratégie d'inspection doivent également être pris en compte.

Mesures de protection au niveau du tracé

Une construction de câble solide n'est qu'une partie de la solution. L'enfouissement direct dépend également de l'ingénierie du tracé. Une mauvaise préparation de la tranchée peut endommager même un câble de haute qualité. Un lit approprié, le remblayage, la profondeur, la séparation, le ruban d'avertissement et le marquage du tracé sont essentiels pour une protection à long terme.

Dans de nombreux projets, les défaillances les plus graves sont causées par des erreurs d'installation plutôt que par des défauts de fabrication du câble. Des pierres acérées sous le câble, une force de tirage excessive, des courbes serrées, un tassement médiocre, un ruban d'avertissement manquant ou des tracés non documentés peuvent tous créer des problèmes futurs.

La protection au niveau du tracé doit être planifiée avant la livraison du câble. Le projet doit définir la profondeur de la tranchée, le matériau de lit, les méthodes de traversée, la protection routière, les poteaux marqueurs, le stockage de mou, les emplacements des boîtes de joint et les exigences de documentation "as-built".

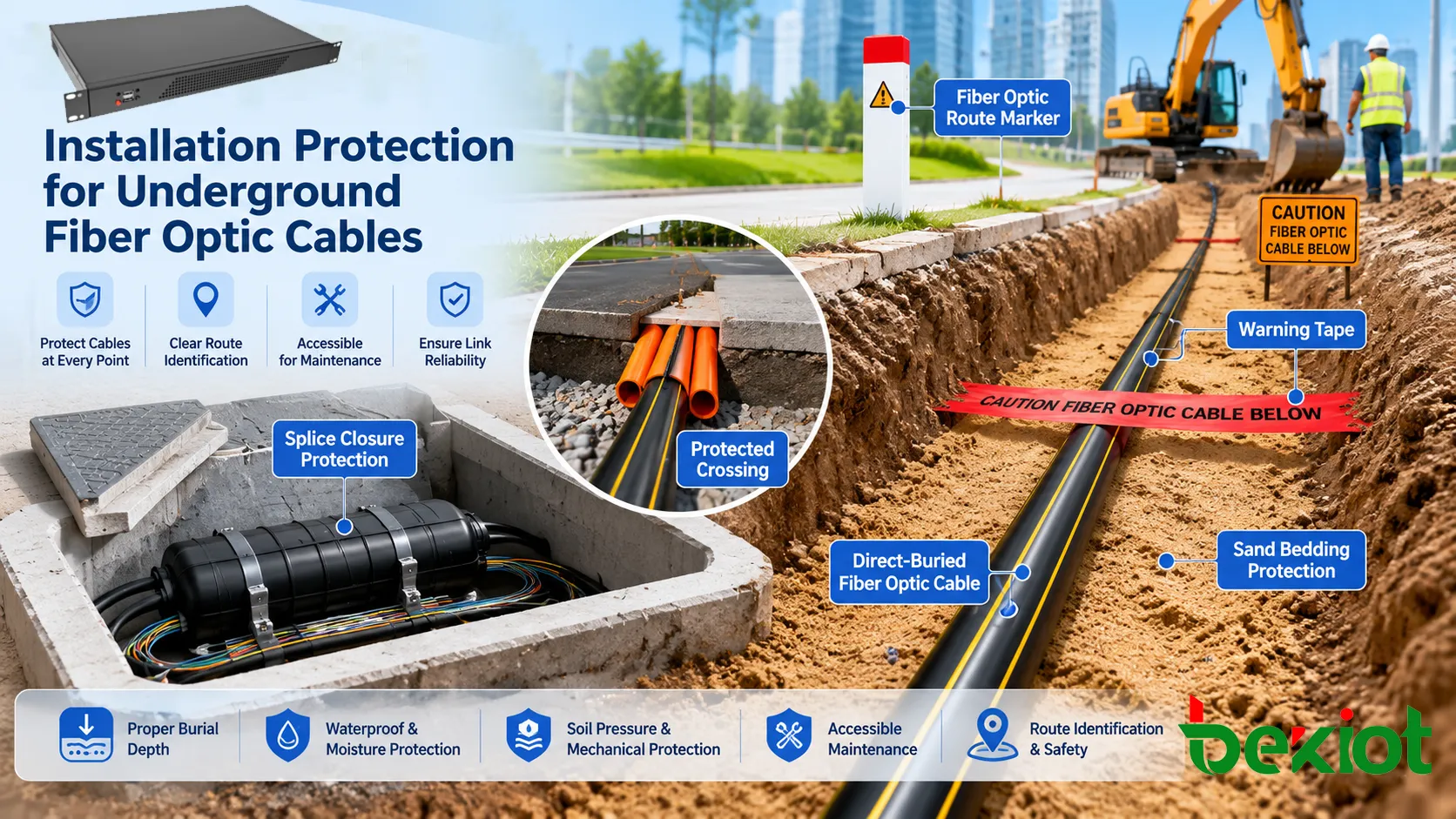

Conception de tranchée et exigences d'installation

Profondeur d'enfouissement

La profondeur d'enfouissement doit respecter les codes locaux, les spécifications du projet, les exigences du propriétaire du service public et l'évaluation des risques du site. Les zones avec chargement de véhicules, activité agricole, traversées routières ou risque de construction future peuvent nécessiter un enfouissement plus profond ou une protection mécanique supplémentaire.

La profondeur ne doit pas être traitée comme un nombre universel unique. Un câble sous un trottoir, une zone verte, un bord d'autoroute, une cour industrielle ou un corridor ferroviaire peut nécessiter une protection différente. Les concepteurs doivent confirmer les exigences locales avant la construction.

Lit et remblayage

Le câble doit être posé sur un matériau de lit approprié qui ne contient pas de pierres acérées, de débris de construction, de fragments métalliques ou d'objets durs. Du sable ou de la terre tamisée est souvent utilisé pour réduire la pression ponctuelle sur la gaine du câble.

Le remblayage doit être effectué avec soin. Laisser tomber directement de grosses pierres ou compacter agressivement au-dessus du câble peut endommager la gaine ou déformer la structure du câble. Le tassement doit respecter les exigences civiles tout en protégeant le câble contre une pression localisée excessive.

Ruban d'avertissement et marqueurs de tracé

Le ruban d'avertissement est installé au-dessus du câble pour alerter les excavatrices futurs avant qu'ils n'atteignent la profondeur du câble. Dans certains tracés, un ruban détectable, des poteaux marqueurs, des marqueurs électroniques ou des fils traceurs peuvent être utilisés pour améliorer la localisation du tracé.

Les marqueurs de tracé sont particulièrement importants dans les corridors longue distance, ruraux, industriels et de services publics. Un câble enterré sans enregistrements clairs et marqueurs est beaucoup plus vulnérable aux dommages accidentels lors de constructions ultérieures.

Traversées et sections à haut risque

Les traversées routières, les traversées ferroviaires, les canaux de drainage, les entrées de bâtiments, les approches de ponts et les intersections de services publics nécessitent souvent une protection supplémentaire. Même si la plupart du tracé est enterré directement, ces sections peuvent utiliser des conduits, des tuyaux en acier, une protection en béton, un forage directionnel ou des dalles protectrices.

La conception des traversées doit prendre en compte la charge, les vibrations, le tassement, l'accès pour la réparation et les excavations futures. Le câble ne doit pas être forcé dans des courbes serrées aux points d'entrée et de sortie.

Mou et protection des joints

Les boucles de mou et les fermetures de joint doivent être protégées contre l'eau, la pression du sol et les dommages mécaniques. Les fosses à joint, les regards, les fermetures d'épissure et les points de transition doivent être installés de manière à rester accessibles pour l'entretien.

Les joints mal protégés deviennent souvent des points faibles. Même si la portée du câble est bien renforcée, une fermeture d'épissure endommagée ou une boîte à joint inondée peut interrompre l'ensemble du lien.

Considérations sur les normes et les tests

Performances mécaniques

Les câbles enterrés directement sont généralement évalués pour leur résistance à la traction, à l'écrasement, aux chocs, aux courbures répétées, à la torsion et aux performances liées à l'abrasion. Ces tests aident à vérifier si le câble peut survivre à l'installation et aux contraintes souterraines à long terme.

Les valeurs requises doivent provenir de la spécification du projet, de la norme de câble et de la fiche technique du fabricant. Un câble adapté à une utilisation en gaine extérieure ordinaire peut ne pas avoir suffisamment de résistance à l'écrasement ou aux chocs pour un enfouissement direct.

Pénétration de l'eau

Le test de pénétration de l'eau vérifie si l'eau peut se propager le long du cœur du câble dans des conditions définies. Cela est important car un petit point de dommage de la gaine peut devenir un problème d'humidité à longue distance si l'eau migre à l'intérieur du câble.

Pour les tracés souterrains, les performances d'étanchéité à l'eau doivent être examinées conjointement avec la qualité de la gaine, l'étanchéité des joints, la protection des fermetures et l'étanchéité des extrémités du câble. L'ensemble du lien doit empêcher le mouvement de l'humidité, pas seulement la longueur de câble d'usine.

Température et vieillissement environnemental

Les câbles extérieurs peuvent être testés pour les cycles de température, la courbure à basse température, le fonctionnement à haute température et le vieillissement des matériaux. Les variations de température du sol sont généralement moins extrêmes que pour les tracés aériens exposés, mais les câbles souterrains peuvent encore faire face à des variations saisonnières, des conditions de gel-dégel ou de la chaleur provenant de services publics voisins.

Les tests environnementaux doivent correspondre au climat local et aux conditions d'installation. L'enfouissement dans les régions froides, les sols désertiques, les zones d'usines chimiques et les conditions côtières peuvent nécessiter une attention différente aux matériaux.

Performances optiques

Le renforcement ne doit pas compromettre les performances optiques. Après les tests mécaniques et environnementaux, l'atténuation doit rester dans les limites acceptables. Une pression excessive, une courbure ou une contrainte de traction peuvent entraîner une augmentation des pertes même lorsque le câble semble physiquement intact.

Les tests d'acceptation doivent inclure des tests par réflectomètre optique dans le domaine temporel (OTDR), des tests de perte d'insertion, une inspection des faces d'extrémité et une comparaison avec les budgets de conception. Les résultats des tests doivent être conservés comme enregistrements de référence pour le dépannage futur.

Liaison et mise à la terre

Si le câble inclut une armure métallique, des éléments de résistance métalliques, un fil traceur ou un blindage conducteur, les exigences de liaison et de mise à la terre doivent être examinées. Les éléments métalliques peuvent créer des considérations de sécurité liées à la foudre, aux courants de défaut, aux tensions induites selon le tracé.

La conception de la mise à la terre doit respecter les codes électriques et de télécommunications applicables. Le câble non métallique peut réduire ces préoccupations, mais il peut toujours nécessiter des solutions de localisation si le tracé doit être traçable ultérieurement.

Guide de sélection des matériaux

Applications dans les réseaux extérieurs

Tracés d'accès télécom

Le câble renforcé enterré directement est utilisé dans les réseaux d'accès où la construction de gaines n'est pas pratique ou rentable. Il peut connecter des utilisateurs ruraux, de petits établissements, des armoires de bord de route, des sites de stations de base et des points de service éloignés.

Dans ces tracés, le renforcement réduit le risque de pression du sol, d'infiltration d'humidité et de dommages accidentels. Un marquage clair du tracé et des enregistrements "as-built" sont particulièrement importants car des excavations futures peuvent survenir longtemps après l'installation.

Corridors industriels et de services publics

Les parcs industriels, les mines, les centrales électriques, les sites pétroliers et gaziers, les stations de traitement de l'eau et les corridors de services publics nécessitent souvent des liens de communication souterrains robustes. Ces environnements peuvent impliquer des véhicules lourds, une exposition aux produits chimiques, des vibrations et des travaux d'entretien répétés.

Le renforcement doit être combiné à la planification du tracé. Les câbles doivent éviter les zones d'excavation à haut risque dans la mesure du possible, et des traversées protégées doivent être utilisées près des routes, des racks de tuyaux, des tranchées de câbles et des cours d'équipement.

Infrastructure de transport

Les chemins de fer, les autoroutes, les tunnels, les ports et les aéroports utilisent des fibres souterraines pour la signalisation, la surveillance, la communication, le contrôle, la billetterie et les systèmes de surveillance. Une interruption de service peut affecter la sécurité et les opérations.

Ces projets nécessitent souvent un contrôle d'installation plus strict, une documentation du tracé, des gaines de rechange aux traversées et une séparation claire des services électriques, de drainage et autres.

Réseaux OSP de campus et d'entreprise

Les grands campus, les usines, les hôpitaux, les universités, les parcs logistiques et les installations gouvernementales peuvent utiliser des fibres enterrées directement entre les bâtiments ou les armoires extérieures éloignées. Les réseaux de plant extérieur appartenant au client nécessitent une planification minutieuse car l'organisation peut être responsable à la fois de l'installation et de l'entretien à long terme.

Dans les environnements de campus, le câble renforcé doit être sélectionné conjointement avec la conception des chemins, la politique de mise à la terre, l'accès à l'entretien, l'étiquetage et la redondance du réseau.

Erreurs d'installation courantes

Utilisation d'un câble non destiné à l'enfouissement

Un câble destiné à une installation intérieure ou en gaine ne doit pas être enterré directement à moins que le fabricant et la spécification du projet ne le permettent clairement. Les câbles non destinés à l'enfouissement peuvent manquer d'armure, d'étanchéité à l'eau, de résistance à l'écrasement ou de matériau de gaine approprié.

L'utilisation du mauvais type de câble peut réduire la durée de vie du service et rendre la garantie ou l'acceptation difficile.

Ignorer le rayon de courbure

Les câbles renforcés peuvent être plus rigides que les câbles ordinaires. Si les installateurs forcent le câble autour de courbes serrées, la perte optique peut augmenter ou les structures internes peuvent être endommagées.

Le rayon de courbure minimum doit être respecté pendant le tirage, la pose, le épissurage et le placement final.

Mauvaise préparation de la tranchée

Des pierres acérées, des fonds de tranchée inégaux, des débris et un lit médiocre peuvent endommager le câble immédiatement ou créer des points de pression qui entraînent une défaillance à long terme.

La tranchée doit être inspectée avant le placement du câble, et le remblayage doit être contrôlé autour de la zone du câble.

Enregistrements de tracé manquants

Un câble peut être bien installé mais toujours perdu lors d'une excavation future si les enregistrements sont médiocres. Des cartes de tracé manquantes, des poteaux marqueurs, du ruban d'avertissement ou des éléments détectables créent un risque de réparation inutile.

Les dessins "as-built" doivent enregistrer le chemin du câble, la profondeur, les positions des joints, les points de traversée, les marqueurs et les emplacements de mou.

Protection des joints faible

Les joints, les fermetures et les points de branchement sont des emplacements de défaillance courants. S'ils ne sont pas scellés, soutenus et accessibles, l'humidité et les contraintes mécaniques peuvent entraîner des pannes futures.

La protection des joints doit être traitée comme faisant partie de la stratégie de renforcement du câble, pas comme une réflexion après coup.

Le câble le plus solide peut encore échouer si la tranchée, le lit, la protection des joints, le marquage du tracé et les tests d'acceptation sont mal gérés.

Acceptation et documentation

Après l'installation, le tracé doit être inspecté avant l'acceptation finale. L'inspection peut inclure les enregistrements de tranchée, les vérifications de profondeur d'enfouissement, la confirmation du ruban d'avertissement, la vérification des marqueurs, l'inspection des fermetures de joint, l'étanchéité des entrées de câble et l'examen de la documentation du tracé.

Les tests optiques doivent établir une référence. Les traces OTDR, les résultats de perte d'insertion, l'identification des fibres, les pertes d'épissure, l'inspection des connecteurs et les enregistrements de continuité de bout en bout doivent être sauvegardés pour l'entretien futur. Ces enregistrements aident les techniciens à comparer les pannes futures avec l'état d'origine.

La documentation doit inclure le type de câble, le nombre de fibres, les numéros de bobine, les dessins de tracé, les emplacements des joints, le stockage de mou, les résultats des tests, les enregistrements de mise à la terre et tout écart par rapport à la conception originale. Une bonne documentation réduit le temps de réparation lorsque des dommages surviennent des années plus tard.

Entretien et fiabilité à long terme

Les tracés enterrés directement nécessitent une revue périodique même lorsqu'ils fonctionnent normalement. Les équipes d'entretien doivent surveiller les changements de tracé, les constructions à proximité, l'érosion du sol, les inondations, l'expansion routière, les travaux de services publics et les activités d'excavation non autorisées.

Si un tracé traverse des zones à haut risque, les poteaux marqueurs et les panneaux d'avertissement doivent être inspectés régulièrement. Après des travaux civils majeurs à proximité du tracé, le lien à fibres doit être testé pour confirmer que les performances optiques n'ont pas changé.

Pour les réseaux critiques, la diversité des tracés est importante. Le câble renforcé réduit la probabilité de défaillance, mais il ne peut pas éliminer tous les risques. Un deuxième chemin, une topologie en anneau ou une route de communication de secours peut être nécessaire lorsque la continuité du service est essentielle.

FAQ

Un câble pour gaine peut-il être utilisé pour un enfouissement direct ?

Seulement si le fabricant du câble et la spécification du projet confirment que le câble est homologué pour l'enfouissement direct. De nombreux câbles pour gaine n'ont pas suffisamment d'armure, d'étanchéité à l'eau ou de résistance à l'écrasement pour un contact direct avec le sol.

L'armure métallique est-elle toujours meilleure que la protection non métallique ?

Non. L'armure métallique offre une forte protection mécanique et contre les rongeurs, mais elle peut nécessiter une mise à la terre et une planification de la corrosion. Les conceptions non métalliques peuvent être meilleures lorsque l'isolation électrique ou la résistance à la corrosion est plus importante.

Qu'est-ce qui cause la perte optique après l'enfouissement ?

Les causes courantes incluent une courbure excessive, un écrasement, un tirage au-delà de la tension nominale, un lit médiocre, des pierres acérées, une contrainte de joint, une infiltration d'eau ou un mouvement du câble après le remblayage.

Pourquoi le ruban d'avertissement est-il nécessaire si le câble est déjà armé ?

L'armure peut réduire le risque de dommages, mais elle n'empêche pas une excavatrice de couper le tracé. Le ruban d'avertissement alerte les travailleurs avant qu'ils n'atteignent le câble et réduit le risque de coupure accidentelle.

Quels enregistrements doivent être conservés après l'installation ?

Conservez les dessins de tracé "as-built", les enregistrements de profondeur d'enfouissement, les emplacements des joints, les fiches techniques des câbles, les numéros de bobine, les détails de mise à la terre, les traces OTDR, les résultats de perte d'insertion, les enregistrements d'épissure et les informations sur l'emplacement des marqueurs.
