Un opérateur en salle de contrôle doit avertir le personnel d'une zone de chargement sans interrompre l'ensemble de l'installation. Au lieu d'ouvrir un logiciel de sonorisation distinct ou de se rendre à un microphone dédié, l'opérateur appuie sur une touche programmée du téléphone de répartition, sélectionne la zone requise et parle via le combiné, le mains-libres ou le microphone à col de cygne.
L'opération ne dure que quelques secondes, mais plusieurs fonctions doivent fonctionner ensemble en arrière-plan. Le téléphone de répartition doit s'enregistrer correctement, la plateforme SIP doit reconnaître la destination de la sonorisation, les terminaux récepteurs doivent répondre automatiquement, et le réseau doit transporter la voix sans délai excessif ni perte de paquets.
Dans la plupart des installations, un téléphone de répartition ne se connecte pas directement à chaque haut-parleur. Il fonctionne comme un point d'extrémité SIP au sein d'un système de communication plus large, utilisant un PABX IP, un serveur SIP ou une plateforme de répartition pour atteindre les haut-parleurs SIP, les passerelles de sonorisation et les zones de diffusion.
Position du téléphone de répartition dans l'architecture de sonorisation
Un système de sonorisation SIP contient normalement une couche de contrôle d'appels, un point d'extrémité opérateur et un ou plusieurs périphériques de sortie audio. Le téléphone de répartition est le point d'extrémité opérateur utilisé pour lancer des annonces en direct et sélectionner la destination requise.
Un système typique peut inclure :
-
Un téléphone de répartition SIP ou une console de sonorisation
-
Un PABX IP, un serveur SIP ou une plateforme de commande et de répartition
-
Des haut-parleurs à pavillon SIP et des haut-parleurs colonne IP
-
Des passerelles de sonorisation SIP
-
Des amplificateurs traditionnels et des lignes de haut-parleurs analogiques
-
Des commutateurs PoE, des routeurs et des équipements de sécurité réseau
Le téléphone de répartition et les points d'extrémité de sonorisation sont tous deux enregistrés sur la même plateforme SIP. Chaque dispositif ou groupe de sonorisation reçoit un numéro de poste. Lorsque l'opérateur compose un numéro de sonorisation, la plateforme applique le routage configuré et connecte le téléphone au point d'extrémité de diffusion correspondant.
Pour un déploiement tout IP, le chemin de connexion de base est :
Téléphone de répartition → Serveur SIP ou PABX IP → Groupe de sonorisation → Haut-parleurs SIP

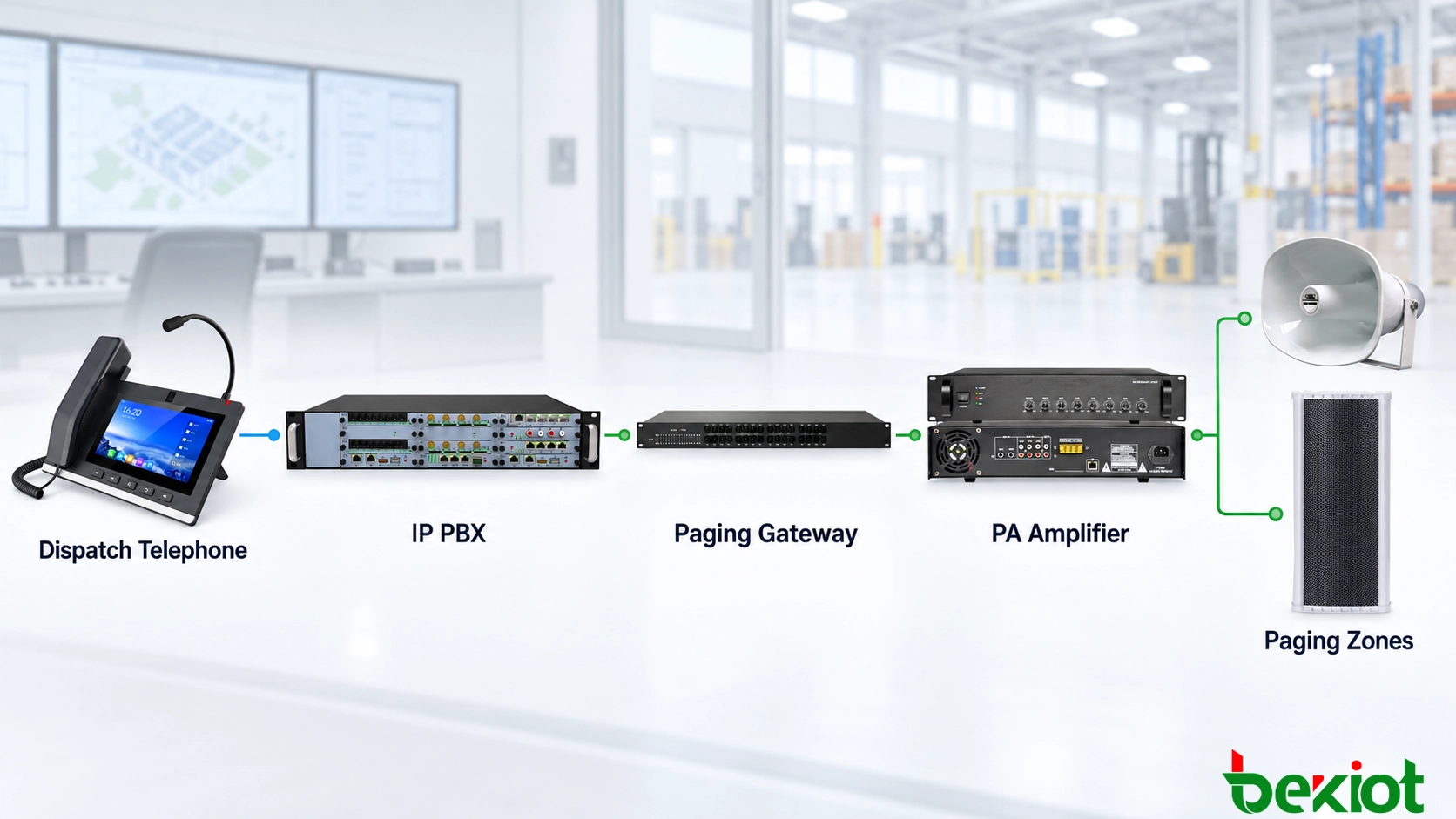

Si le site conserve un système de sonorisation analogique existant, le chemin devient :
Téléphone de répartition → Serveur SIP → Passerelle de sonorisation SIP → Amplificateur PA → Haut-parleurs analogiques
Dans un environnement de commande et de contrôle plus vaste, la plateforme de répartition peut se situer entre le téléphone et le serveur SIP. Elle peut ajouter des autorisations d'opérateur, des enregistrements de sonorisation, des niveaux de priorité, un lien d'alarme et une sélection graphique des zones tandis que le serveur SIP continue de gérer l'enregistrement des dispositifs et le routage des appels.
Méthodes de connexion pour différents réseaux de sonorisation
Appel direct par poste SIP
L'appel direct par poste est la configuration la plus simple. Le téléphone de répartition et chaque terminal de sonorisation SIP s'enregistrent auprès du PABX IP ou du serveur SIP en tant que postes séparés. Un pavillon SIP peut utiliser le poste 6101, tandis qu'un haut-parleur colonne IP dans une autre zone utilise le poste 6102.
Lorsque l'opérateur compose l'un de ces numéros, le serveur établit une session SIP entre le téléphone et le point d'extrémité sélectionné. Le terminal de sonorisation répond automatiquement et diffuse la voix en direct de l'opérateur.
Cette approche convient aux petits systèmes, aux sites individuels et aux installations où les opérateurs doivent occasionnellement s'adresser à une zone spécifique. Elle facilite également le test ou la maintenance d'un seul dispositif de sonorisation sans activer une zone entière.
Cependant, appeler chaque haut-parleur séparément devient inefficace lorsqu'un site contient de nombreux points d'extrémité. L'appel par poste individuel doit donc être réservé à la sonorisation point à point, aux tests d'équipement ou aux emplacements nécessitant un contrôle indépendant.
Groupes de sonorisation SIP
Un groupe de sonorisation permet à plusieurs points d'extrémité de partager un seul numéro de destination. Par exemple, le poste 6200 peut représenter la zone de production et activer six pavillons SIP en même temps. D'autres numéros peuvent être attribués à l'entrepôt, aux quais de chargement, aux bureaux ou aux zones extérieures.
Les groupes de sonorisation sont généralement créés sur le PABX IP, le serveur SIP ou la plateforme de gestion de diffusion. Selon le système, la plateforme peut établir des sessions SIP individuelles avec les dispositifs récepteurs ou convertir l'appel en un flux audio multicast.
La sonorisation de groupe simplifie l'opération quotidienne car le répartiteur sélectionne une zone opérationnelle plutôt qu'un haut-parleur individuel. Elle fournit également une base pratique pour les autorisations utilisateur, les plannings de sonorisation et les règles de priorité d'urgence.
L'appartenance à une zone doit suivre la disposition physique et les procédures opérationnelles du site. Par exemple, un haut-parleur installé près d'un quai de chargement ne devrait pas appartenir automatiquement à un groupe de sonorisation d'entrepôt simplement parce que les deux dispositifs sont connectés au même commutateur réseau.
Connexion via une passerelle de sonorisation SIP
Une passerelle de sonorisation est utilisée lorsque la destination est un amplificateur PA traditionnel ou un réseau de haut-parleurs analogiques existant. La passerelle s'enregistre auprès de la plateforme SIP en tant que poste appelable et convertit l'audio SIP reçu en un signal analogique.
Lorsque la passerelle reçoit un appel, elle peut également activer un relais pour démarrer un amplificateur, ouvrir une entrée audio ou déclencher un contrôleur de zone. Le câblage exact dépend de la sortie de la passerelle et de l'entrée de l'amplificateur, qui peuvent utiliser RCA, des bornes audio symétriques ou une autre interface de niveau ligne.
Cette conception permet à une organisation d'ajouter une sonorisation basée sur le téléphone sans remplacer les amplificateurs et haut-parleurs encore opérationnels. Elle est particulièrement utile dans les usines, les campus, les entrepôts et les installations de transport en cours de migration progressive vers les communications IP.
Avant l'installation, l'équipe du projet doit confirmer le niveau audio requis, l'impédance d'entrée, la méthode de mise à la terre et le comportement du relais. Un appel SIP réussi ne garantit pas une lecture correcte si l'interface analogique entre la passerelle et l'amplificateur n'est pas adaptée.
Sonorisation multicast contrôlée par SIP
Le multicast est utile lorsque la même annonce doit atteindre un grand nombre de haut-parleurs IP avec un délai de configuration minimal. L'audio est transmis à une adresse multicast, et tout point d'extrémité autorisé abonné à cette adresse peut recevoir le flux.
Un téléphone de répartition peut prendre en charge la transmission multicast directement, mais cette capacité ne doit pas être supposée. Dans de nombreuses installations, le téléphone passe d'abord un appel SIP au serveur, et la plateforme de sonorisation convertit cet appel en audio multicast pour la zone sélectionnée.
Les commutateurs réseau doivent prendre en charge la conception multicast prévue. L'IGMP snooping, la configuration VLAN et le routage multicast doivent être vérifiés avant le déploiement, en particulier lorsque la sonorisation doit traverser différents sous-réseaux ou bâtiments.
La signalisation SIP et l'audio multicast servent des objectifs différents dans cette configuration. SIP identifie l'appelant, vérifie l'autorisation et lance la tâche de sonorisation, tandis que le multicast distribue le même flux audio efficacement à plusieurs points d'extrémité.
Comptes SIP et paramètres de sonorisation
L'intégration commence par l'attribution d'un compte SIP au téléphone de répartition. Les paramètres requis incluent généralement l'adresse du serveur SIP, le numéro de poste, le nom d'authentification, le mot de passe, le port, le mode de transport et le codec audio préféré.
Les haut-parleurs SIP ou les passerelles de sonorisation nécessitent des paramètres d'enregistrement similaires. Chaque point d'extrémité doit également avoir un nom de dispositif clair et une description de l'emplacement afin que le personnel de maintenance puisse l'identifier sans se fier uniquement à un numéro de poste.
| Domaine de configuration | Paramètres typiques | Objectif |
|---|---|---|
| Téléphone de répartition | Compte SIP, adresse du serveur, port, transport et codec | Enregistre le point d'extrémité opérateur et établit les appels de sonorisation |
| Plateforme SIP | Postes, groupes de sonorisation, règles de routage et autorisations | Dirige les appels vers la zone ou le terminal correct |
| Point d'extrémité de sonorisation | Compte SIP, réponse automatique, volume et adresse multicast | Reçoit et diffuse les annonces en direct |
| Passerelle de sonorisation | Sortie audio, action du relais et interface amplificateur | Connecte les appels SIP aux équipements PA traditionnels |
| Réseau | VLAN, QoS, PoE, ports RTP et contrôle multicast | Maintient une signalisation et une livraison audio fiables |
L'exemple suivant montre comment un petit système de sonorisation industrielle pourrait être organisé :
| Élément | Configuration exemple |
|---|---|
| Téléphone de répartition | Poste 2001 |
| Groupe de sonorisation production | Poste 6201 |
| Groupe de sonorisation entrepôt | Poste 6202 |
| Groupe de sonorisation quai de chargement | Poste 6203 |
| Groupe d'urgence toutes zones | Poste 6299 |
| Touche DSS 1 | Numérotation abrégée 6201 |
| Touche DSS 2 | Numérotation abrégée 6202 |
| Touche DSS 3 | Numérotation abrégée 6203 |
| Touche d'urgence | Numérotation abrégée 6299 avec contrôle des autorisations côté serveur |
| Codec audio | G.711 A-law ou μ-law selon les exigences de la plateforme |
| Comportement du point d'extrémité de sonorisation | Réponse automatique |
La réponse automatique est essentielle pour la sonorisation en direct. Un haut-parleur ne peut pas attendre que quelqu'un accepte l'appel manuellement. Selon l'équipement, la réponse automatique peut être activée localement sur le terminal ou déclenchée par des en-têtes SIP spécifiques envoyés par le serveur.
La compatibilité des codecs doit également être confirmée. G.711 est couramment utilisé sur les réseaux locaux gérés car il offre une qualité vocale prévisible et est largement pris en charge. G.711 A-law est courant dans de nombreux systèmes internationaux et orientés vers l'Europe, tandis que G.711 μ-law est fréquemment utilisé dans les réseaux nord-américains et japonais. Le téléphone de répartition, le serveur et les points d'extrémité de sonorisation doivent utiliser des paramètres de codec mutuellement compatibles.
Un codec à plus faible bande passante peut être envisagé pour les connexions distantes, mais chaque dispositif du chemin audio doit prendre en charge le format sélectionné. Le transcodage est possible sur certaines plateformes de communication, bien qu'il augmente les exigences de traitement et puisse introduire un délai supplémentaire.
Les autorisations d'appel doivent empêcher un poste ordinaire de diffuser vers des zones d'urgence ou générales du site. La touche DSS donne uniquement accès au numéro de destination configuré. L'autorisation doit être appliquée par le serveur SIP ou la plateforme de répartition en fonction du poste de l'appelant, du rôle de l'utilisateur, du planning ou du groupe de sonorisation.
Produit associé : Consoles de répartition IP de Becke Telcom

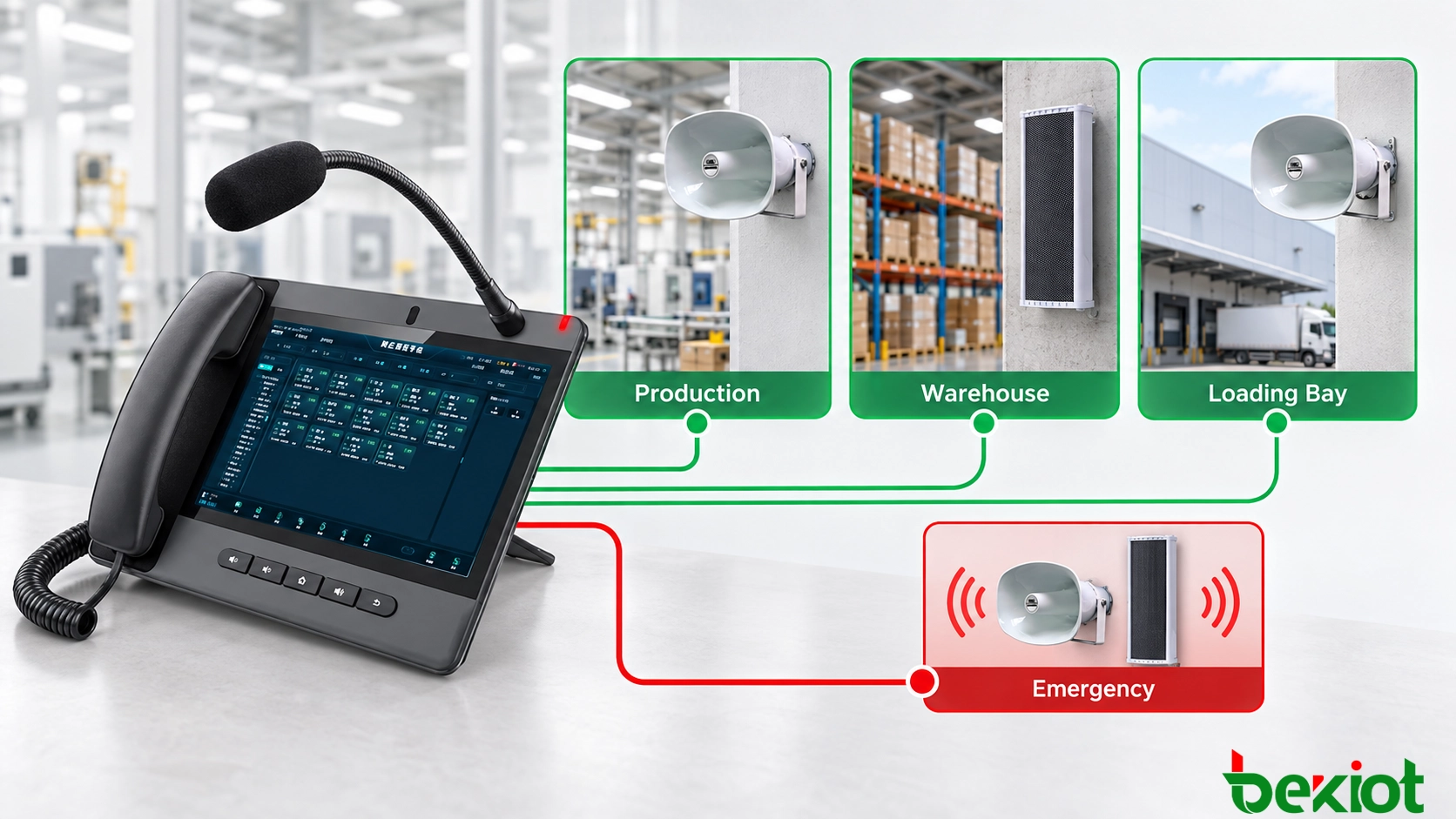

Sélection de zone en une touche sur le téléphone de répartition
Une salle de contrôle ne devrait pas exiger des opérateurs qu'ils mémorisent une longue liste de numéros de poste. Les destinations de sonorisation fréquemment utilisées peuvent être attribuées à des touches DSS ou programmables sur le téléphone de répartition.
| Libellé de la touche | Destination de sonorisation | Exemple d'utilisation |
|---|---|---|
| Production | Groupe de sonorisation de la zone de production | Instructions d'équipe et avis opérationnels |
| Entrepôt | Zone de haut-parleurs de l'entrepôt | Coordination du chargement et des stocks |
| Quai de chargement | Groupe de pavillons extérieurs | Instructions pour les véhicules et le personnel |
| Maintenance | Zone atelier et salle des équipements | Demandes d'intervention technique |
| Urgence | Groupe toutes zones autorisé | Instructions d'urgence pour tout le site |
Le libellé visible par l'opérateur doit décrire la zone physique ou opérationnelle, et non le numéro de poste sous-jacent. Cela réduit les erreurs de sélection lors d'événements sensibles au temps.
Une touche programmable peut fonctionner comme une touche de numérotation abrégée ou comme une commande push-to-talk. Avec la numérotation abrégée, l'opérateur appuie sur la touche, attend que le chemin de sonorisation soit connecté, puis parle. Avec le mode push-to-talk, l'opérateur peut devoir maintenir la touche enfoncée tout en parlant et la relâcher pour terminer l'annonce.
Le comportement exact de la touche doit être confirmé avant de former le personnel de la salle de contrôle. Les opérateurs ne doivent pas supposer que chaque téléphone utilise la même séquence d'appui, de maintien et de relâchement.
Certains téléphones de répartition peuvent utiliser des abonnements BLF ou des informations d'état de la plateforme pour afficher si une destination est disponible ou actuellement active. Un indicateur vert peut représenter une zone disponible, tandis que des indicateurs rouges ou clignotants peuvent indiquer une annonce active ou un état d'urgence.
L'affichage de l'état dépend de l'interopérabilité entre le téléphone, le serveur SIP et le système de sonorisation. Une touche peut lancer la sonorisation même si la surveillance de l'état en temps réel n'est pas disponible, le comportement requis doit donc être confirmé lors de la conception du système.
Flux d'appel et priorité de diffusion
Lorsqu'un opérateur appuie sur une touche de sonorisation, le téléphone de répartition envoie une INVITATION SIP à la plateforme de contrôle d'appels. La plateforme identifie l'appelant, vérifie le plan de numérotation et les autorisations, et résout la destination de sonorisation sélectionnée.
La plateforme appelle ensuite le haut-parleur SIP, la passerelle ou le groupe de sonorisation concerné. Après que la destination a répondu automatiquement, la voix de l'opérateur est transportée dans un flux RTP ou convertie en audio multicast pour distribution aux points d'extrémité sélectionnés.
L'opérateur doit attendre un ton de confirmation de sonorisation, une indication à l'écran ou un voyant de zone active avant de parler. Commencer trop tôt peut entraîner la perte de la première partie du message pendant que la session SIP et le chemin audio sont encore en cours d'établissement.
Un flux de travail de sonorisation peut donc se résumer comme suit :
-
L'opérateur sélectionne la zone de sonorisation requise.
-
Le téléphone envoie une demande d'appel SIP.
-
La plateforme vérifie la destination et l'autorisation de l'opérateur.
-
Les points d'extrémité de sonorisation répondent automatiquement.
-
Le téléphone affiche un état actif ou émet un ton de confirmation.
-
L'opérateur diffuse l'annonce.
-
La voix est transportée via RTP ou multicast vers les points d'extrémité sélectionnés.
-
L'opérateur relâche la touche PTT ou termine l'appel.
-
La plateforme met fin à la session et remet la zone dans son état normal.
-
L'événement est enregistré si la journalisation est activée.
Lorsque l'annonce se termine, la plateforme doit libérer rapidement le groupe de sonorisation. Les haut-parleurs peuvent alors revenir à la musique d'ambiance, à la lecture programmée ou à l'état de veille selon leur état opérationnel précédent.

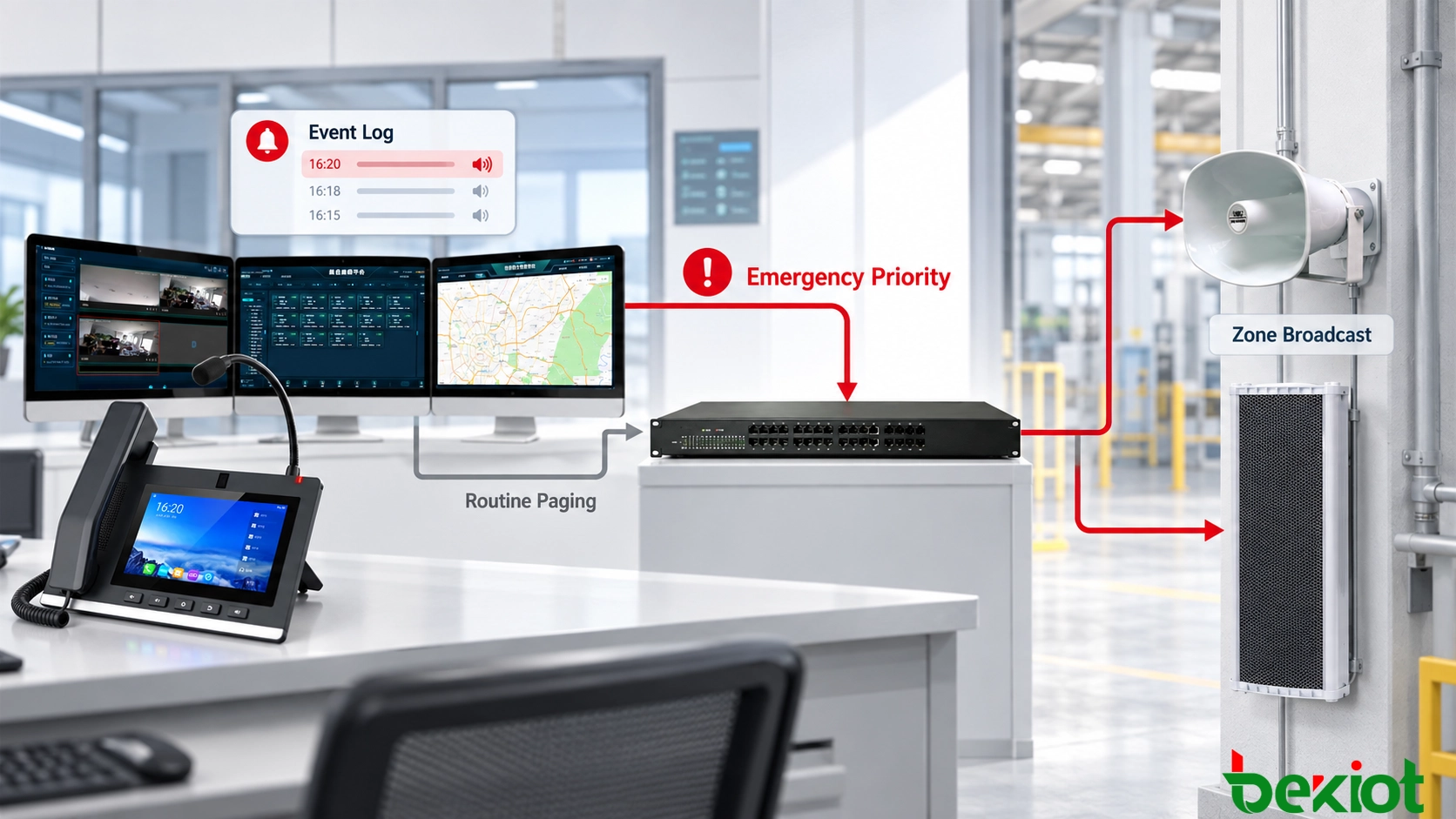

La sonorisation d'urgence nécessite un contrôle supplémentaire. Une annonce haute priorité peut devoir interrompre la musique d'ambiance, l'audio programmé ou une annonce de routine déjà en cours. Le système doit définir quels rôles d'opérateur peuvent utiliser cette fonction et quelles zones peuvent être annulées.
La priorité n'est pas créée par le seul téléphone de répartition. La plateforme SIP doit reconnaître le niveau de priorité, et l'équipement de sonorisation récepteur doit prendre en charge le comportement d'interruption prévu.
Le système doit également définir ce qui se produit lorsque deux opérateurs tentent de sonoriser la même zone. Les politiques possibles incluent :
-
Permettre au premier appel actif de conserver le contrôle de la zone
-
Rejeter le deuxième appel avec une indication d'occupation
-
Placer la deuxième demande dans une file d'attente de sonorisation
-
Permettre à un opérateur de priorité supérieure d'interrompre l'annonce active
Ces règles doivent être établies avant la mise en service. Une politique de conflit non définie peut entraîner un audio mixte, des messages interrompus ou une incertitude quant à l'opérateur qui contrôle la zone de sonorisation.
Les enregistrements et les journaux d'événements peuvent fournir l'identité de l'opérateur, la destination de la sonorisation, l'heure de début et la durée de l'appel. Ces enregistrements soutiennent l'examen des incidents et la maintenance. Cependant, un enregistrement SIP complet confirme seulement que la session de communication a eu lieu ; il ne prouve pas que chaque haut-parleur a produit un son audible.
Mise en service et dépannage
Les tests doivent couvrir l'ensemble du chemin, du microphone du téléphone de répartition à la sortie du haut-parleur. Un enregistrement SIP réussi confirme uniquement que le dispositif peut communiquer avec le serveur ; il ne confirme pas le routage correct, la réponse automatique, la transmission audio ou la couverture des haut-parleurs.
Chaque zone de sonorisation doit être appelée individuellement. L'installateur doit vérifier le nom de la zone affichée, les dispositifs activés par l'appel, l'invite de connexion, le niveau audio et la libération du chemin audio après que l'opérateur a raccroché.
Le début et la fin de chaque message de test doivent être vérifiés attentivement. Si les premiers mots manquent, l'opérateur parle peut-être avant que le chemin audio soit prêt. Si les derniers mots sont coupés, le moment de la touche PTT ou de la fin d'appel peut nécessiter un ajustement.
Les groupes généraux du site et d'urgence doivent être testés séparément dans des conditions contrôlées. Le test doit confirmer si la sonorisation d'urgence interrompt l'audio de priorité inférieure et si le service normal reprend correctement après.
Des tests impliquant plusieurs opérateurs doivent également être effectués. Un répartiteur peut occuper une zone de routine tandis qu'un autre tente un appel normal ou d'urgence vers la même destination. Le résultat observé doit correspondre à la politique de priorité et de gestion des conflits approuvée.
| Problème observé | Éléments à vérifier |
|---|---|
| Le téléphone de répartition ne peut pas s'enregistrer | Adresse du serveur SIP, compte, mot de passe, port, transport et accès réseau |
| Le numéro de sonorisation est inaccessible | Plan de numérotation, groupe de sonorisation, règle de routage et autorisation de l'appelant |
| Le point d'extrémité sonne mais ne répond pas | Paramètres de réponse automatique et en-têtes d'alerte SIP pris en charge |
| L'appel se connecte sans audio | Ports RTP, compatibilité des codecs, pare-feu, NAT et routage des médias |
| Le début du message est manquant | Temps d'établissement de l'appel, tonalité de confirmation et procédure de l'opérateur |
| Certains haut-parleurs ne reçoivent pas la sonorisation de groupe | Appartenance au groupe, adresse multicast, IGMP et configuration VLAN |
| L'audio est retardé ou interrompu | Perte de paquets, latence, politique QoS, bande passante et utilisation du commutateur |
| Une zone reste occupée après la sonorisation | Libération de la session SIP, comportement PTT, relais de la passerelle et délai d'attente du point d'extrémité |
| La sonorisation d'urgence ne peut pas interrompre l'audio de routine | Règles de priorité, autorisation de l'utilisateur et support d'annulation du point d'extrémité |
Une méthode de repli doit également être envisagée. Si un serveur SIP central tombe en panne, un serveur de secours peut reprendre l'enregistrement des dispositifs. Dans un système multisite, des contrôleurs de sonorisation locaux peuvent maintenir la communication à l'intérieur de l'installation affectée lorsque la connexion WAN à la plateforme centrale est indisponible.
La conception de repli appropriée dépend du risque opérationnel. Les annonces de routine sur le lieu de travail peuvent tolérer une brève interruption, tandis que les centres de commandement d'urgence, les usines industrielles et les installations de transport peuvent nécessiter des serveurs redondants, une alimentation de secours et une continuité de sonorisation locale.
Une connexion fiable entre un téléphone de répartition et un système de sonorisation SIP dépend de plus qu'un enregistrement SIP réussi. Le routage des zones, la réponse automatique, les touches programmables, la priorité audio et la qualité du réseau doivent être testés comme un chemin opérationnel complet. Pour la salle de contrôle, l'objectif final est simple : sélectionner la zone correcte, confirmer que le chemin de sonorisation est prêt et délivrer un message clair avec le moins d'actions possible.
FAQ
Un téléphone de répartition peut-il se connecter directement à des haut-parleurs SIP sans PABX IP ?
L'appel IP direct est possible lorsque les deux dispositifs prennent en charge la communication SIP pair-à-pair. Cependant, cette configuration offre un routage, des autorisations, une gestion de groupe et une reprise après sinistre limités. Un PABX IP ou une plateforme SIP est généralement plus adapté aux salles de contrôle et aux systèmes de sonorisation multi-zones.
Un téléphone de répartition peut-il appeler plusieurs haut-parleurs SIP simultanément ?
Oui. Les haut-parleurs peuvent être attribués à un groupe de sonorisation, ou la plateforme peut distribuer l'audio de l'opérateur via multicast. La méthode appropriée dépend du nombre de points d'extrémité, de la conception du réseau et des capacités de la plateforme SIP.
Un téléphone de répartition nécessite-t-il un serveur de sonorisation dédié ?
Pas toujours. Un PABX IP compatible peut fournir des appels par poste et des groupes de sonorisation de base. Une plateforme de sonorisation ou de répartition dédiée est plus appropriée lorsque le projet nécessite de nombreuses zones, des niveaux de priorité, de l'audio programmé, des liens d'événements, une surveillance ou des autorisations utilisateur détaillées.
L'opérateur peut-il recevoir une confirmation qu'une annonce a été entendue ?
La signalisation SIP peut confirmer qu'un point d'extrémité de sonorisation a accepté l'appel, mais elle ne prouve pas que les personnes ont entendu le message. Une confirmation plus solide peut nécessiter une surveillance du point d'extrémité, une détection de panne d'amplificateur, des tests audio basés sur microphone ou un appel de retour du personnel dans la zone affectée.
Que se passe-t-il lorsque la connexion WAN à la plateforme centrale échoue ?
La sonorisation peut s'arrêter si chaque appel dépend du serveur central. Une conception résiliente peut utiliser un serveur SIP local, une passerelle survivante ou un contrôleur de sonorisation local afin que la communication essentielle reste disponible sur le site pendant une panne WAN.
Tous les dispositifs de sonorisation SIP prennent-ils en charge l'annulation de priorité d'urgence ?
Non. Le comportement de priorité dépend de la plateforme SIP, du point d'extrémité de sonorisation et de la politique de routage configurée. La compatibilité doit être confirmée par des tests d'interopérabilité plutôt que supposée sur la base du seul enregistrement SIP.
