La multifréquence à deux tonalités, généralement abrégée en DTMF, est une méthode de signalisation audio qui utilise une paire de tonalités pour représenter une saisie au clavier. Lorsqu’un utilisateur appuie sur une touche d’un clavier téléphonique, le système génère deux fréquences simultanées : l’une issue d’un groupe de basses fréquences et l’autre d’un groupe de hautes fréquences. Le système récepteur détecte cette paire de tonalités et la convertit en chiffre, symbole ou commande de contrôle.

Bien que le DTMF soit étroitement associé à la téléphonie traditionnelle, il reste pertinent dans les scénarios modernes de communication et de contrôle. Les systèmes de serveur vocal interactif, le routage d’appels, le contrôle d’accès, la commande à distance, les systèmes vocaux basés sur SIP, la transmission d’alarmes, les plates-formes de dispatching, les passerelles radio et les interfaces héritées peuvent encore dépendre de la reconnaissance de tonalités. Sa valeur durable repose sur une idée simple : les commandes peuvent circuler dans un chemin audio ordinaire sans nécessiter de canal de données séparé.

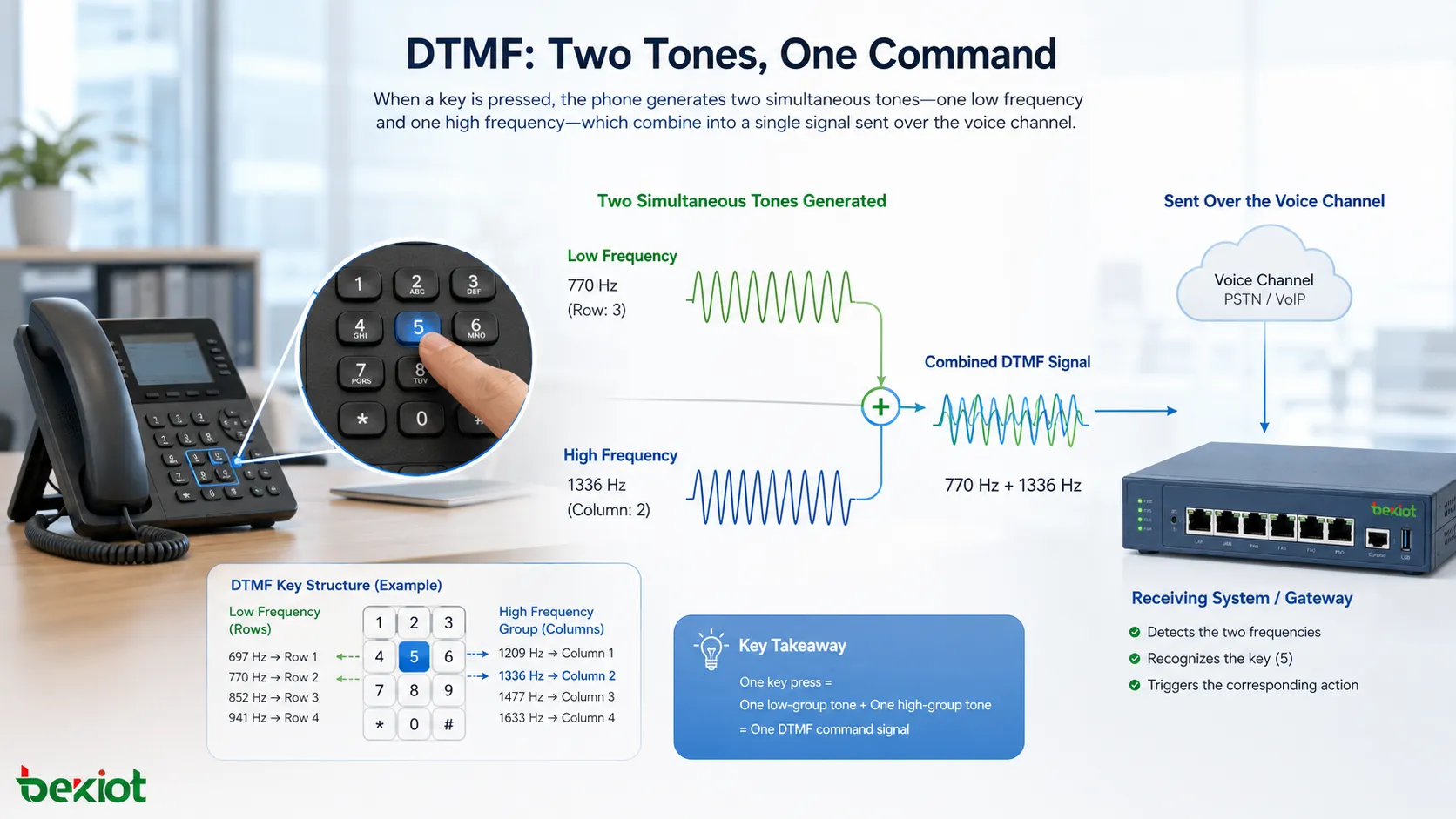

Pourquoi deux fréquences sont utilisées

La caractéristique de conception la plus importante est l’utilisation simultanée de deux tonalités. Chaque touche valide est représentée par une fréquence du groupe bas et une fréquence du groupe haut. Cela réduit le risque que la parole, le bruit de fond, le bruit de ligne ou la musique soient pris pour une commande clavier valide.

Une seule tonalité serait plus facile à imiter accidentellement. La parole humaine contient de nombreux composants fréquentiels changeants, et certaines voyelles ou certains bruits peuvent chevaucher des fréquences individuelles. Une structure à deux tonalités rend la reconnaissance plus sélective, car le récepteur attend une paire précise, une relation d’amplitude valide et une durée stable.

Cette conception donne au DTMF un avantage audio : il est assez simple pour traverser des canaux de qualité vocale, mais assez structuré pour être décodé de façon fiable par des filtres, des processeurs numériques du signal ou des algorithmes logiciels.

Structure du signal et correspondance des touches

Un clavier standard utilise des groupes de fréquences plutôt que des tonalités aléatoires. Le groupe bas comprend 697 Hz, 770 Hz, 852 Hz et 941 Hz. Le groupe haut comprend 1209 Hz, 1336 Hz, 1477 Hz et 1633 Hz. Un clavier téléphonique ordinaire utilise principalement les trois premières colonnes de hautes fréquences pour les chiffres 0–9, l’étoile et le dièse. La quatrième colonne sert à A, B, C et D dans les applications étendues.

Par exemple, appuyer sur « 1 » génère ensemble 697 Hz et 1209 Hz. Appuyer sur « 5 » génère 770 Hz et 1336 Hz. Appuyer sur « 0 » génère 941 Hz et 1336 Hz. Le récepteur identifie la tonalité basse, identifie la tonalité haute, vérifie que la combinaison est valide, puis signale la touche correspondante.

Cette structure en grille rend le système prévisible. Elle permet aussi aux décodeurs de rejeter les combinaisons invalides. Si deux tonalités basses apparaissent sans tonalité haute, ou si une fréquence détectée n’appartient pas à l’ensemble attendu, le signal peut être ignoré.

Avantage audio dans les canaux vocaux

Le DTMF a été conçu pour circuler dans des chemins vocaux. C’est l’une des raisons pour lesquelles il s’est si largement imposé. Les tonalités se situent dans la bande audible et peuvent traverser de nombreux circuits téléphoniques, lignes analogiques, systèmes PBX, passerelles vocales, liaisons radio et chaînes de traitement audio.

Le signal ne nécessite pas une grande bande passante. Il n’a pas besoin d’une modulation complexe. Il peut être transmis sous forme de son et décodé à partir du son. Cela le rend pratique dans les systèmes où la voix existe déjà, mais où la signalisation numérique n’est pas directement accessible.

Dans de nombreux systèmes réels, cette compatibilité est plus importante que l’efficacité théorique. Une commande capable de passer par un chemin audio existant peut être plus simple à déployer qu’un protocole de contrôle séparé exigeant une nouvelle infrastructure de signalisation.

Stabilité de la reconnaissance

Les paires de tonalités sont suffisamment séparées pour permettre une détection fiable. Un récepteur peut utiliser des filtres ou une analyse fréquentielle numérique afin de déterminer si les composants bas et haut attendus sont présents. Il peut aussi vérifier la durée de la tonalité, les temps de pause et les niveaux d’amplitude.

La reconnaissance fiable dépend de plusieurs conditions. La tonalité doit durer assez longtemps. Les deux fréquences doivent être suffisamment précises. Le chemin audio ne doit pas déformer ni compresser excessivement le signal. Le bruit ne doit pas couvrir la paire de tonalités. Le récepteur doit également rejeter les courtes rafales accidentelles.

Comparée à la reconnaissance vocale ou à une interprétation audio complexe, la reconnaissance DTMF est beaucoup plus simple. Le décodeur n’a pas besoin de comprendre la langue, la grammaire, l’accent du locuteur ni le sens d’une phrase. Il doit seulement détecter une paire de tonalités connue.

Résistance à la confusion avec la parole ordinaire

Le DTMF n’est pas totalement immunisé contre les fausses détections, mais sa structure aide à réduire la confusion avec la parole ordinaire. La parole est dynamique et irrégulière, tandis qu’une paire de tonalités valide est stable et précisément définie en fréquence. Les décodeurs peuvent exiger une paire bas-haut valide pendant une durée minimale définie avant d’accepter une touche.

C’est pourquoi le DTMF peut être utilisé pendant les sessions vocales. Un appelant peut parler, écouter des messages, puis appuyer sur des touches. Le système écoute des motifs de tonalités au lieu d’essayer d’analyser toute la conversation.

Cependant, un phénomène de talk-off peut encore se produire lorsque la parole ressemble accidentellement de façon suffisante à une paire de tonalités valide. Une bonne conception de décodeur inclut un temps de garde, une tolérance de twist, une tolérance de fréquence et une logique de rejet de la parole pour réduire ce risque.

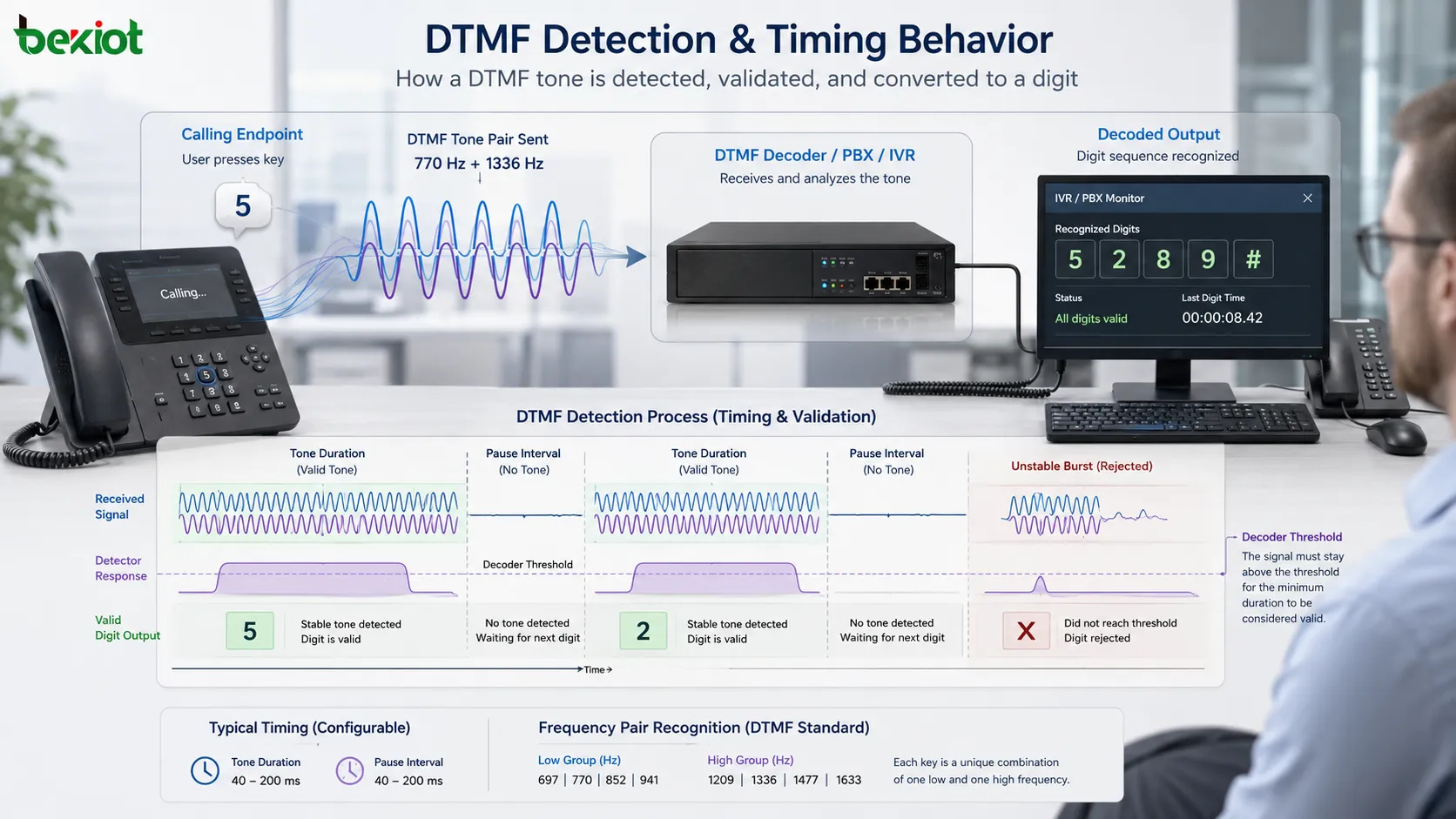

Durée des tonalités et comportement temporel

La durée est importante, car les signaux très courts peuvent être du bruit, des clics, des artefacts de compression ou des sons accidentels. Un récepteur exige normalement que la tonalité reste valide pendant une période minimale avant de signaler un chiffre.

Le temps de pause entre les chiffres compte également. Si les chiffres sont envoyés trop vite, le récepteur peut en manquer un ou fusionner incorrectement des événements. Si la pause est trop longue, l’application réceptrice peut considérer la saisie comme incomplète ou déclencher un délai d’attente.

Dans les systèmes pratiques, la temporisation DTMF doit être testée sur l’ensemble du trajet audio. Une tonalité générée correctement à une extrémité peut être raccourcie, écrêtée, retardée ou déformée par une autre partie du chemin de transmission.

Twist et équilibre de niveau

Le twist décrit la différence de niveau entre le composant de basse fréquence et le composant de haute fréquence. Dans un chemin audio réel, un groupe de fréquences peut devenir plus fort ou plus faible que l’autre. Si l’écart devient trop important, le décodeur peut ne pas reconnaître correctement la paire.

Les bons systèmes tolèrent une différence de niveau raisonnable tout en rejetant les combinaisons irréalistes. C’est important, car les lignes téléphoniques, codecs, amplificateurs, microphones, haut-parleurs et passerelles peuvent modifier la réponse en fréquence.

L’équilibre de niveau influence aussi l’expérience utilisateur. Si les tonalités sont trop faibles, le récepteur peut les manquer. Si elles sont trop fortes, elles peuvent être écrêtées ou déformées. Une planification correcte du gain fait partie d’un déploiement fiable.

Compatibilité avec les systèmes analogiques et numériques

L’un des avantages du DTMF est sa capacité à faire le lien entre systèmes anciens et récents. Il peut fonctionner sur des lignes téléphoniques analogiques, des systèmes PBX numériques, des passerelles VoIP, des terminaux SIP, des liaisons radio et des chemins de contrôle basés sur l’audio si l’audio est transmis avec une fidélité suffisante.

Dans les systèmes VoIP, le DTMF peut être transporté de plusieurs manières. Il peut être envoyé comme audio dans la bande, comme événements RTP ou par messages de signalisation selon la configuration du système. Chaque méthode présente des comportements et des contraintes de compatibilité différents.

L’audio dans la bande est conceptuellement simple, car les tonalités voyagent comme du son. Toutefois, il peut être affecté par les codecs vocaux, la compression, l’annulation d’écho, la perte de paquets et la suppression de bruit. Les méthodes hors bande peuvent être plus fiables dans les réseaux IP lorsque tous les équipements les prennent correctement en charge.

Méthodes de transport courantes en voix sur IP

Dans les systèmes vocaux modernes à paquets, le DTMF peut être transporté par plusieurs méthodes. La transmission dans la bande envoie les tonalités réelles dans le flux audio. La transmission par événements RTP représente le chiffre comme un événement spécial dans le chemin média. SIP INFO envoie l’information de chiffre par messages de signalisation SIP.

Chaque méthode existe parce que les réseaux réels ont des exigences différentes. L’audio dans la bande est utile lorsque le récepteur s’attend à entendre de véritables tonalités. Les événements RTP peuvent éviter la distorsion causée par les codecs. SIP INFO peut être utile dans certains environnements de serveurs d’applications, mais dépend du support de signalisation et de l’interopérabilité.

L’incompatibilité entre points d’extrémité est un problème courant. Si un côté envoie des événements RTP alors que l’autre attend des tonalités dans la bande, la reconnaissance des chiffres peut échouer. Le déploiement doit confirmer que toutes les passerelles, PBX, softswitches, terminaux et serveurs d’applications utilisent des paramètres compatibles.

Valeur fonctionnelle dans les systèmes interactifs

Le DTMF est largement utilisé dans les serveurs vocaux interactifs. Un appelant entend une invite et appuie sur un chiffre pour choisir une option de menu. Le système décode le chiffre et achemine l’appel, diffuse des informations, collecte une saisie ou lance un autre flux de travail.

L’avantage est le contrôle direct par l’utilisateur. L’appelant n’a pas besoin d’application mobile, de service de données ni de page web. Un clavier téléphonique de base suffit. Cela reste utile pour le service client, les menus bancaires, les lignes de services publics, les menus d’urgence, le routage d’appels en entreprise et la vérification de service.

Comme la saisie est structurée, le système peut répondre rapidement. Des chiffres tels que numéros de compte, PIN, choix de menu et numéros de poste peuvent être traités sans interprétation du langage naturel.

Valeur fonctionnelle dans la commande à distance

Le DTMF peut également servir de méthode simple de commande à distance. Un dispositif ou système distant peut écouter des séquences de tonalités spécifiques et les associer à des actions. Il peut s’agir d’ouvrir un portail, de sélectionner un canal radio, de commander un répéteur, d’activer un relais, de modifier une route audio ou de déclencher une commande prédéfinie.

C’est utile lorsqu’un chemin vocal existe déjà et qu’un petit nombre de commandes seulement est nécessaire. Le système n’a pas besoin d’une connexion haut débit ni d’une interface utilisateur complexe.

La sécurité des commandes doit toutefois être prise en compte. Si les tonalités sont acceptées depuis n’importe quel appelant sans authentification, des utilisateurs non autorisés peuvent déclencher des actions. Les contrôles sensibles doivent exiger une autorisation, des codes d’accès, une vérification de l’appelant ou des couches de sécurité supplémentaires.

Valeur fonctionnelle dans les passerelles de communication

Les passerelles relient souvent différentes technologies de communication. Elles peuvent faire le lien entre lignes analogiques, trunks SIP, postes PBX, canaux radio, systèmes de dispatching et réseaux publics. Le DTMF peut aider à faire passer des signaux de contrôle à travers ces frontières.

Par exemple, un utilisateur peut saisir des chiffres après l’établissement d’un appel afin de naviguer dans un IVR distant. Une passerelle doit conserver, traduire ou régénérer correctement l’information des chiffres. En cas d’échec, l’appel vocal peut être connecté, mais le menu ne fonctionnera pas.

C’est pourquoi le traitement DTMF est un point de test important lors du déploiement d’une passerelle vocale. La qualité audio de l’appel ne garantit pas à elle seule que les commandes clavier seront correctement transmises.

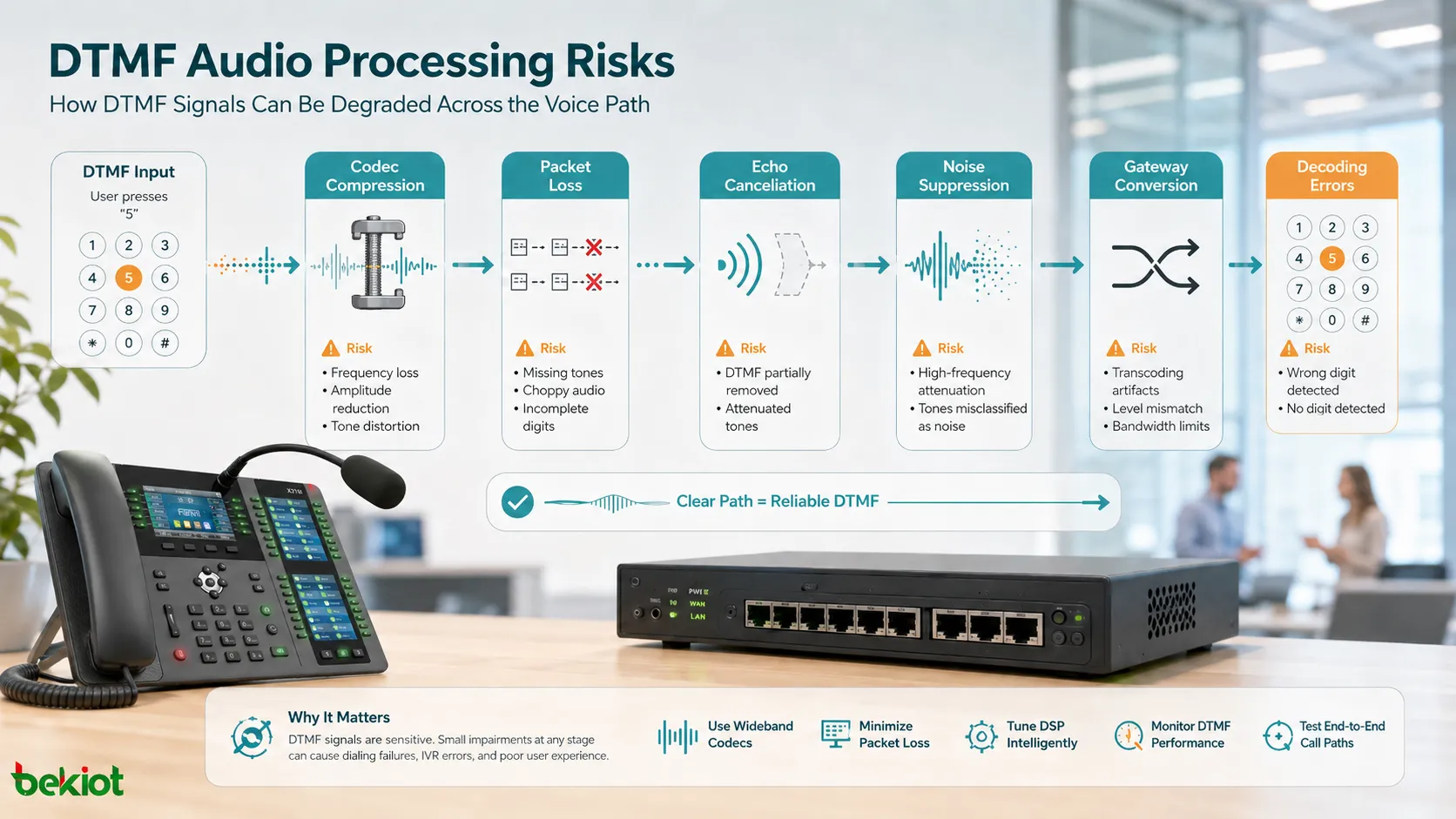

Risques liés au traitement audio

De nombreux systèmes audio modernes incluent l’annulation d’écho, le contrôle automatique de gain, la suppression de bruit, la génération de bruit de confort, la dissimulation de perte de paquets et la compression par codec. Ces fonctions sont utiles pour la qualité vocale, mais elles peuvent affecter l’intégrité des tonalités.

Un codec optimisé pour la parole humaine peut ne pas préserver la fréquence et l’amplitude exactes des tonalités autant que nécessaire. La suppression de bruit peut traiter une tonalité comme un son artificiel. Les annuleurs d’écho peuvent interagir avec les tonalités de manière inattendue. La perte de paquets peut fragmenter une tonalité.

Pour un fonctionnement fiable, les systèmes doivent utiliser des méthodes de transport adaptées et tester le DTMF sur le chemin réseau réel, au lieu de supposer que n’importe quel chemin vocal fonctionnera.

Considérations de conception du décodeur

Un décodeur doit identifier les fréquences valides tout en rejetant le bruit, la parole, la musique et les sons transitoires brefs. Il doit mesurer la durée de tonalité, l’amplitude, le twist, la tolérance de fréquence et les intervalles temporels.

Les implémentations numériques peuvent utiliser des algorithmes tels que des banques de filtres ou l’analyse spectrale pour détecter les groupes de fréquences attendus. La conception doit éviter d’accepter les faux positifs tout en tolérant les variations réelles de ligne.

Les bons décodeurs rapportent aussi les événements proprement. Une tonalité longue ne doit pas générer de chiffres répétés, sauf si l’application attend ce comportement. Un signal bruité ne doit pas produire des entrées clavier aléatoires.

Sécurité et prévention des abus

Le DTMF lui-même n’est pas une méthode de chiffrement ni d’authentification. Toute personne capable d’envoyer des tonalités dans le chemin audio accepté peut générer une entrée si l’application réceptrice ne vérifie pas l’identité.

Pour une navigation de menu à faible risque, cela peut être acceptable. Pour le contrôle d’accès, les opérations de compte, les systèmes de paiement, la commande à distance d’équipements ou les fonctions d’urgence, une sécurité supplémentaire est nécessaire.

Les mesures de sécurité peuvent inclure l’authentification de l’appelant, les codes à usage unique, la validation de compte, la vérification de l’origine d’appel, les permissions par rôle, les limitations de débit, la journalisation et les invites de confirmation. Les chiffres sensibles tels que les PIN doivent aussi être traités avec prudence dans les enregistrements et journaux.

Liste de test pour les systèmes réels

Les tests doivent inclure chaque chemin où une saisie par tonalité est attendue. Les ingénieurs doivent tester les appels locaux, distants, via passerelle, via trunk SIP, mobiles, sur ligne analogique et les scénarios de transfert d’appel lorsqu’ils existent.

Le test doit confirmer que chaque chiffre est reconnu correctement, que les chiffres répétés ne sont pas fusionnés, que les longues tonalités ne sont pas dupliquées de façon inattendue et que les messages vocaux n’interfèrent pas avec la saisie.

Le choix du codec doit également être testé. Si les tonalités dans la bande sont nécessaires, les codecs vocaux fortement compressés peuvent poser problème. Si des événements RTP sont utilisés, les points d’extrémité doivent les négocier et les interpréter de manière cohérente.

Maintenance et dépannage

Lorsque la reconnaissance des chiffres échoue, les équipes doivent d’abord identifier comment les tonalités sont transportées. La panne peut ne pas venir du clavier lui-même. Elle peut être causée par une conversion de codec, une configuration de passerelle, une incompatibilité de signalisation, le comportement d’un relais média, une perte de paquets ou les paramètres du serveur d’applications.

Les vérifications utiles incluent les captures de paquets, les traces SIP, l’analyse d’événements RTP, les enregistrements audio, les journaux de passerelle, la configuration PBX, les journaux IVR et les paramètres de terminaux. Comparer un chemin d’appel fonctionnel à un chemin en échec révèle souvent la différence.

Les équipes de maintenance doivent documenter la méthode de transport choisie et la maintenir cohérente sur les systèmes connectés. Des changements non planifiés lors d’une migration PBX, d’un remplacement de trunk SIP, d’une mise à jour de politique codec ou d’une mise à niveau de passerelle peuvent interrompre une saisie de chiffres auparavant fonctionnelle.

Avantages et limites

Les principaux avantages sont la simplicité, la compatibilité, le faible besoin de bande passante, la génération facile, la détection structurée et l’usage pratique sur les canaux vocaux existants. Le DTMF permet une saisie de commandes sans interface de données séparée, ce qui explique qu’il reste largement utilisé.

Les limites sont également claires. Il transporte de petits ensembles de commandes plutôt que de grandes quantités de données. Il peut être affecté par le traitement audio. Il n’est pas sécurisé par lui-même. Il peut échouer si les modes de transport ne correspondent pas. Il n’est pas adapté aux échanges modernes de données complexes.

Son meilleur usage est donc le contrôle et la saisie ciblés, non la communication générale de données. Lorsque le besoin est une signalisation simple de chiffres ou de commandes dans un flux vocal, le DTMF reste très pratique.

Pertinence industrielle

Même si les applications web, les applications mobiles, les assistants vocaux IA et les API riches deviennent plus courants, le DTMF reste important parce que de nombreux systèmes dépendent encore de la saisie au clavier. Menus vocaux, centres de contact, trunks SIP, passerelles téléphoniques, systèmes de conférence, interconnexions radio et interfaces de commande à distance ont toujours besoin d’un traitement fiable des tonalités.

La tendance du secteur n’est pas la disparition du DTMF. Son rôle devient plutôt plus spécialisé. Il sert souvent de couche de compatibilité entre anciens et nouveaux systèmes, ou de méthode de contrôle simple dans des flux de communication plus larges.

Pour cette raison, les ingénieurs doivent comprendre à la fois ses caractéristiques audio et son comportement de transport. Un système peut paraître moderne au niveau applicatif tout en dépendant encore, en dessous, d’un traitement DTMF précis.

Le DTMF reste utile parce qu’il transforme la saisie au clavier en signaux audio structurés capables de traverser des chemins de communication vocale et de déclencher une reconnaissance fiable des commandes lorsque la chaîne de transmission est correctement configurée.

Questions fréquentes

Les tonalités DTMF peuvent-elles être entendues par les personnes ?

Oui. Lorsqu’elles sont envoyées comme audio dans la bande, ce sont des tonalités audibles. Certains systèmes les coupent ou les convertissent selon la méthode de transport et le comportement de l’application.

Pourquoi les tonalités fonctionnent-elles sur un chemin d’appel mais pas sur un autre ?

Des chemins d’appel différents peuvent utiliser des codecs, passerelles, paramètres SIP, traitements d’événements RTP, relais média ou règles de détection IVR différents. Toute incompatibilité peut affecter la reconnaissance.

Le DTMF convient-il à l’envoi de mots de passe ?

Il peut être utilisé pour la saisie de PIN dans certains systèmes, mais les chiffres sensibles doivent être protégés. Les enregistrements, journaux, chemins d’appel et la sécurité applicative doivent être pris en compte.

Qu’est-ce qui provoque des chiffres doubles pendant la saisie ?

Une longue durée de tonalité, des rapports d’événements répétés, des erreurs de conversion de passerelle ou des réglages d’anti-rebond applicatif peuvent faire interpréter une seule touche plusieurs fois.

La suppression de bruit améliore-t-elle la reconnaissance des tonalités ?

Pas nécessairement. La suppression de bruit est conçue principalement pour la parole. Dans certains cas, elle peut déformer, supprimer ou perturber les signaux de tonalité.
