Dans les environnements industriels dangereux, un appel téléphonique ne fournit pas toujours une alerte suffisante. Les stations de pompage, les zones de compresseurs, les parcs de stockage, les unités de traitement, les mines et autres zones de production peuvent présenter un bruit de fond élevé, de grandes zones d'exploitation et du personnel travaillant loin des points de communication fixes.

C'est pourquoi les téléphones antidéflagrants sont souvent déployés avec des haut-parleurs de sonorisation et des dispositifs d'alarme sonore et visuelle. Le téléphone assure une communication bidirectionnelle avec la salle de contrôle, l'alarme attire l'attention sur le site, et le système de sonorisation distribue les instructions au personnel dans une ou plusieurs zones.

La principale tâche d'ingénierie consiste à décider comment ces dispositifs doivent réagir au même événement. Selon le site, le couplage peut être géré par des contacts de relais, la signalisation SIP, des passerelles E/S, des passerelles de pagination ou une plateforme de répartition centralisée.

1. Pourquoi coupler les systèmes ?

Les téléphones antidéflagrants, les systèmes de sonorisation et les dispositifs d'alarme servent à des fins de communication différentes.

• Téléphone antidéflagrant : assure une communication bidirectionnelle directe entre le personnel de terrain et la salle de contrôle.

• Système de sonorisation : distribue des messages vocaux en direct ou préenregistrés vers des zones sélectionnées.

• Alarme sonore et visuelle : donne un avertissement immédiat par le son et la lumière dans des environnements bruyants ou visuellement complexes.

• Système de répartition : coordonne les appels, la pagination, les alarmes, l'enregistrement et les actions des opérateurs.

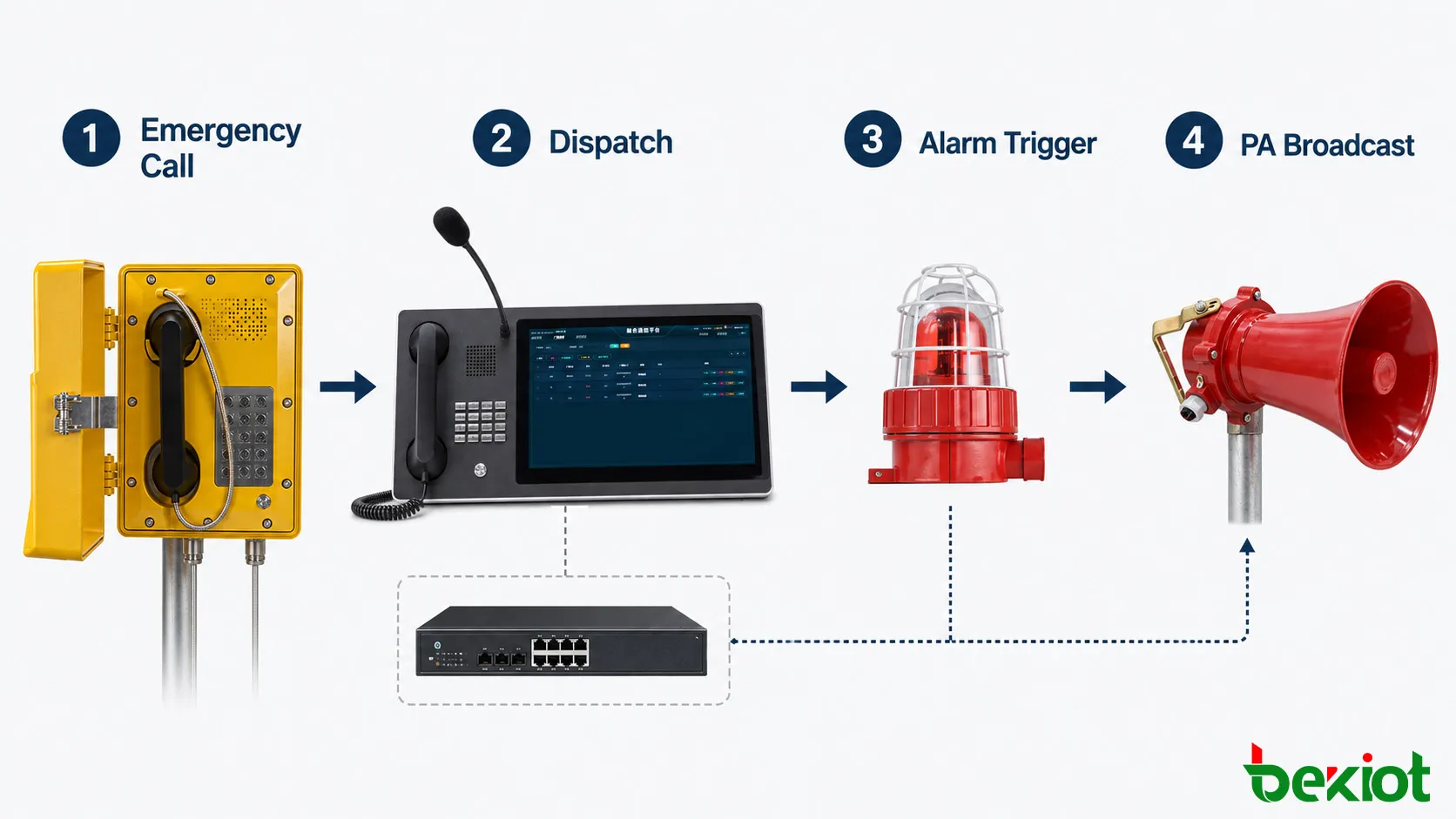

Par exemple, un opérateur de terrain détectant une condition anormale peut utiliser un téléphone antidéflagrant pour appeler la salle de contrôle. Le même événement peut activer un avertisseur sonore et une balise à proximité. Une fois la situation confirmée, le répartiteur peut émettre des instructions via le système de sonorisation vers la zone affectée.

Cela crée trois niveaux de communication : une conversation directe avec la personne signalant l'événement, un avertissement local immédiat et une notification plus large au personnel à proximité.

Produits associés : EX-BH621 Téléphone SIP antidéflagrant

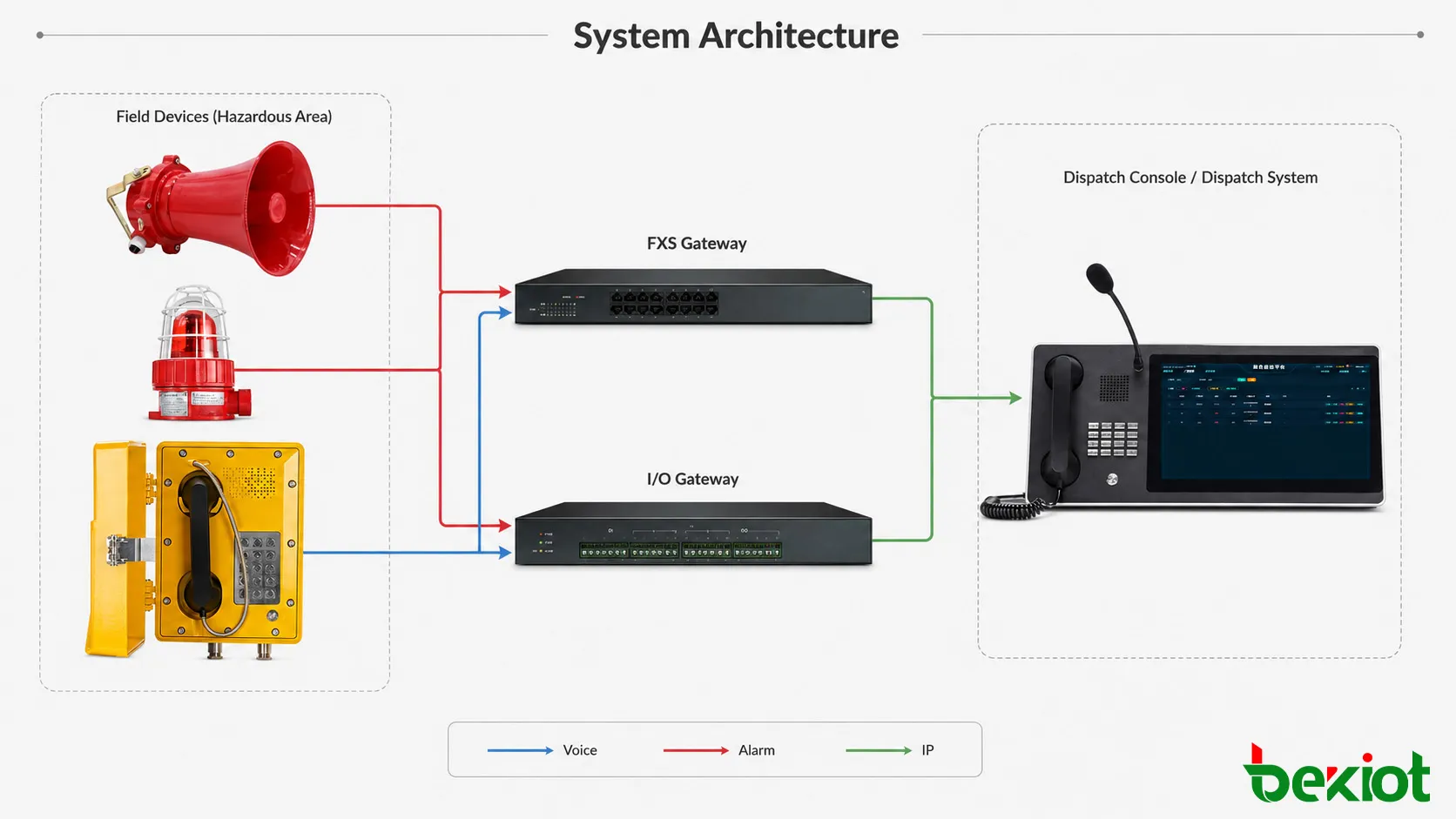

2. Architecture du système

Un système de communication intégré se compose généralement de terminaux de terrain, d'équipements d'accès aux communications, d'une plateforme de contrôle et de dispositifs d'alarme ou de pagination.

Une installation basée sur SIP peut connecter les téléphones antidéflagrants et les dispositifs de pagination réseau directement à un PABX IP, un serveur SIP ou une plateforme de répartition. Les dispositifs d'alarme conventionnels sont généralement contrôlés via des sorties de relais ou une passerelle E/S.

Le système peut inclure :

• Téléphones SIP ou analogiques antidéflagrants ;

• Ethernet industriel ou lignes téléphoniques analogiques ;

• PABX IP ou serveur SIP ;

• Console de répartition ;

• Passerelle de pagination SIP ou contrôleur de sonorisation ;

• Haut-parleurs à pavillon antidéflagrants ;

• Dispositifs d'alarme sonore et visuelle ;

• Passerelle de relais ou E/S ;

• Enregistrement des appels et des événements.

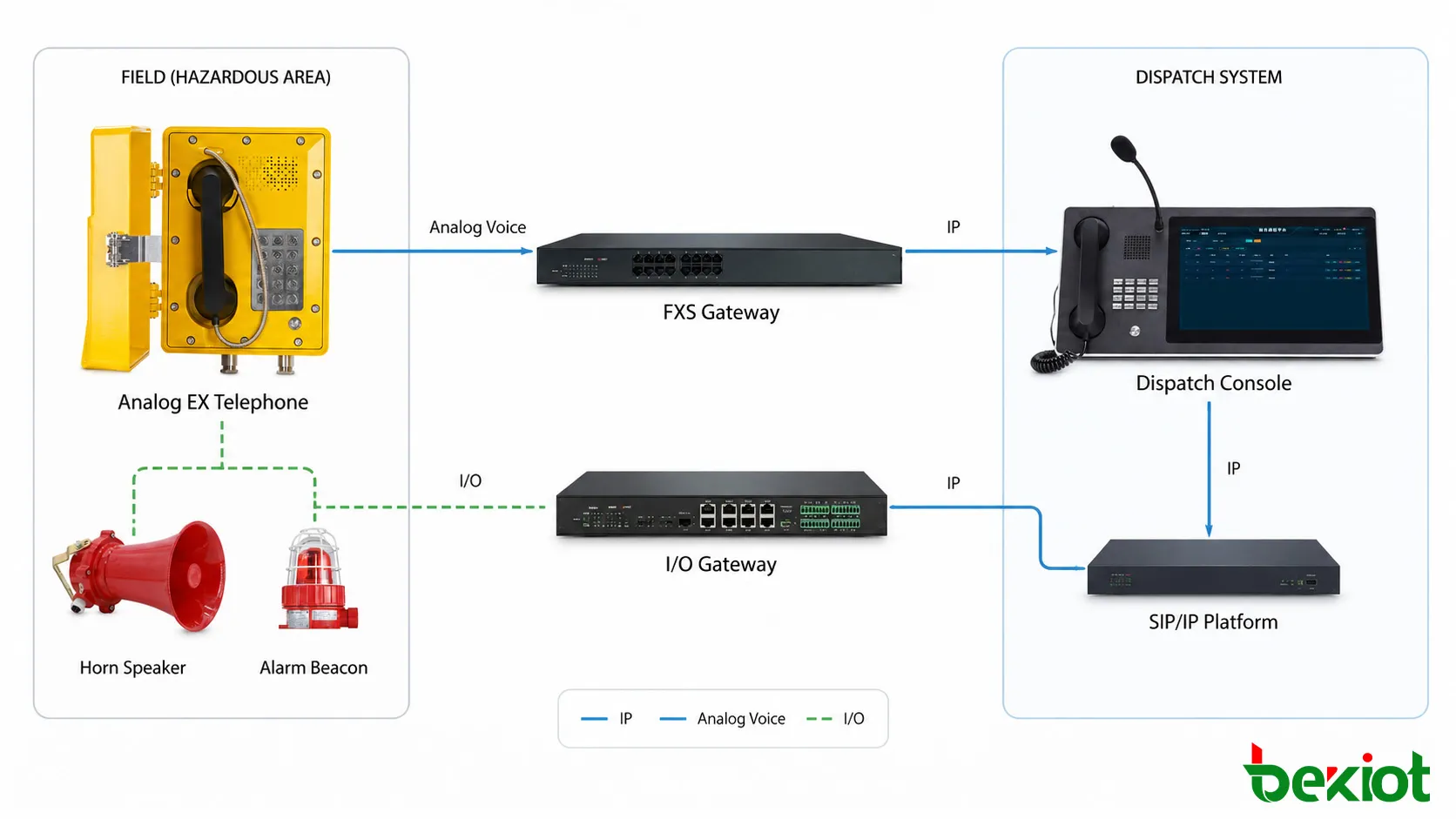

Les sites industriels existants n'ont pas toujours besoin de remplacer tout l'équipement de terrain lors d'une mise à niveau IP. Les téléphones analogiques, les amplificateurs et autres dispositifs utilisables peuvent rester en service lorsque c'est approprié, les passerelles fournissant l'interface requise vers la plateforme de communication plus récente.

3. Déclenchement de l'alarme

Les alarmes sonores et visuelles peuvent être déclenchées localement depuis le téléphone de terrain ou centralement via la plateforme de communication. La méthode correcte dépend des interfaces disponibles et de la logique d'alarme requise.

Relais ou contact sec

Une sortie de relais est l'un des moyens les plus simples de créer un couplage local. Appuyer sur un bouton d'urgence ou générer un événement téléphonique prédéfini change l'état du relais, qui peut alors fournir un signal de commande à un contrôleur d'alarme.

Le chemin du signal peut être :

Bouton d'urgence → Sortie de relais → Contrôleur d'alarme → Avertisseur sonore / Balise

Le relais doit être traité comme une interface de commande, sauf si sa capacité électrique est spécifiquement adaptée à la charge connectée. Les avertisseurs sonores haute puissance, les balises ou autres dispositifs de terrain peuvent nécessiter un contrôleur intermédiaire ou un module de relais.

Contrôle SIP et E/S

Dans un système SIP centralisé, le téléphone de terrain peut d'abord passer un appel ou générer un événement pris en charge. La plateforme de répartition identifie le terminal d'origine et applique la règle d'alarme configurée.

Par exemple :

Téléphone SIP → Plateforme de répartition → Passerelle E/S → Dispositif d'alarme

Cela permet d'attribuer différentes règles à des zones individuelles. Un appel d'une station de pompage peut n'activer que sa balise locale, tandis qu'une urgence d'usine peut déclencher des alarmes dans plusieurs zones.

Une passerelle E/S est particulièrement utile lorsque la plateforme de contrôle utilise une communication IP mais que l'équipement d'alarme de terrain accepte des entrées de relais ou de contact conventionnelles.

4. Intégration de la sonorisation

Le système de sonorisation gère la communication de un à plusieurs. Après avoir reçu un appel de terrain, la salle de contrôle peut utiliser la pagination pour envoyer des instructions à une unité de production, un bâtiment, une section de tunnel ou l'ensemble de l'installation.

Pagination SIP

Les haut-parleurs SIP, les terminaux de pagination et les passerelles PA SIP peuvent être enregistrés dans le même environnement de communication SIP que les terminaux téléphoniques.

L'opérateur sélectionne un point de terminaison de pagination ou un groupe prédéfini depuis la console de répartition et lance l'annonce :

Console de répartition → Serveur SIP → Point de terminaison de pagination SIP → Haut-parleur

Selon la plateforme, la pagination peut être organisée par dispositif individuel, groupe, zone ou appel général. La pagination d'urgence peut également se voir attribuer une priorité plus élevée que les annonces de routine.

Systèmes de sonorisation existants

Les usines industrielles disposant d'amplificateurs et de haut-parleurs à pavillon existants peuvent les connecter au système de communication IP via une passerelle de pagination SIP ou audio.

La connexion peut être :

Plateforme de répartition → Passerelle PA SIP → Amplificateur PA → Haut-parleurs de terrain

Ceci est utile pour une modernisation progressive car les haut-parleurs et amplificateurs existants peuvent continuer à fonctionner pendant que le contrôle de la répartition et de la pagination passe sur le réseau IP.

5. Contrôle local ou central ?

Le couplage local utilise généralement une connexion électrique directe entre le téléphone et l'équipement d'alarme voisin. Il est simple, rapide et adapté aux stations de pompage isolées, aux salles d'équipement, aux sites distants ou à d'autres endroits où un avertissement local doit fonctionner indépendamment d'une logique de plateforme complexe.

Le couplage centralisé transfère davantage de fonctions de contrôle à la plateforme de répartition ou d'alarme. Le système peut identifier la source d'un appel, sélectionner la zone d'alarme correspondante, contrôler la pagination et enregistrer l'événement.

Les grands sites industriels combinent souvent les deux méthodes. Un relais téléphonique peut activer immédiatement une balise locale, tandis que la plateforme centrale gère la réponse plus large, y compris les annonces PA, les alarmes supplémentaires, l'enregistrement des appels et la répartition des opérateurs.

La plateforme centrale peut également échanger des informations avec la vidéosurveillance, la détection de gaz, les interfaces d'alarme incendie ou d'autres systèmes opérationnels lorsque le projet nécessite un couplage d'événements plus large.

6. Applications industrielles

Pétrole et gaz

Les parcs de stockage, les stations de compression, les zones de chargement et les installations de traitement ont souvent besoin de points de communication fixes ainsi que d'une alarme locale et d'une notification à l'échelle de la zone. Les téléphones antidéflagrants permettent au personnel de signaler directement les incidents, tandis que les dispositifs PA et d'alarme étendent l'avertissement à la zone de travail environnante.

Usines chimiques

Les zones de traitement chimique combinent souvent des zones dangereuses, un bruit ambiant élevé et de multiples unités de production. Les téléphones fixes offrent une communication directe avec la salle de contrôle, tandis que les avertisseurs sonores, les balises et les haut-parleurs PA améliorent la notification d'urgence dans toute l'usine.

Mines

Les projets miniers peuvent utiliser des téléphones fixes, des communications de répartition, des alarmes et la pagination dans des emplacements opérationnels clés. La sélection des équipements doit tenir compte des exigences spécifiques de la zone dangereuse, de la poussière, du bruit de fond, des conditions mécaniques et du réseau de communication disponible.

Tunnels et installations souterraines

Les tunnels et les espaces industriels souterrains ont souvent de longues distances de communication et des points d'urgence répartis. Les téléphones fixes fournissent un emplacement connu pour les appels d'urgence, tandis que les dispositifs PA et d'alarme basés sur des zones peuvent avertir le personnel sur une plus grande section.

Lorsqu'une zone particulière est classée comme dangereuse, le téléphone et l'équipement électrique associé doivent être sélectionnés conformément aux exigences du projet correspondant.

7. Liste de contrôle de déploiement

Avant l'installation sur le terrain, les interfaces de communication et d'alarme doivent être confirmées dans le cadre de la conception du système plutôt qu'après l'arrivée de l'équipement sur site.

Pour les installations existantes, la première étape doit également inclure la documentation des lignes téléphoniques installées, des amplificateurs PA, des haut-parleurs de terrain, des circuits d'alarme, des ressources réseau et des interfaces disponibles. Cela permet de déterminer plus facilement où l'équipement existant peut rester et où une passerelle ou un contrôleur est nécessaire.

Une conception de couplage fiable dépend de la manière dont les appels, les alarmes et les zones PA sont censés réagir lors d'un événement réel. Les exigences de la zone dangereuse, les interfaces électriques, la disponibilité du réseau, la priorité des alarmes et le comportement en cas de panne doivent donc être confirmés avant la mise en service.
