Les usines pétrochimiques, les installations pétrolières et gazières, les mines, les sites énergétiques et les zones de stockage de matières dangereuses associent souvent des gaz ou poussières explosifs à un niveau de bruit élevé, à l’humidité, à la corrosion et à une exposition extérieure. Lorsqu’une fuite de gaz, une alarme incendie, une panne d’équipement ou une urgence concernant du personnel survient, la salle de contrôle a besoin de bien plus qu’un simple haut-parleur capable de diffuser une annonce.
Les opérateurs doivent déterminer quelle zone doit recevoir le message, si le personnel pourra le comprendre dans le bruit réel d’exploitation, si les équipements de terrain sont adaptés à la zone classée et comment les travailleurs peuvent transmettre des informations à la salle de contrôle.
Un système PA antidéflagrant doit donc être considéré comme un système de communication conçu de manière globale plutôt que comme un simple ensemble de haut-parleurs pour zones dangereuses. La conception doit coordonner les équipements pour zones dangereuses, la couverture acoustique, la communication de terrain, la priorité des annonces, les interfaces d’alarme et l’exploitation depuis la salle de contrôle.
Un principe de conception utile est simple : la protection antidéflagrante concerne l’aptitude sécuritaire des équipements de terrain, tandis que la diffusion, l’interphonie et la notification d’urgence sont des fonctions de communication au niveau du système.
PA antidéflagrant et PA standard
Un système PA conventionnel traite principalement la distribution audio, les zones de diffusion et la couverture. Un système PA utilisé dans une installation industrielle dangereuse présente une exigence supplémentaire : les équipements électriques installés dans une zone classée doivent être adaptés à cet environnement précis.
Cette exigence concerne principalement les équipements de terrain tels que les téléphones antidéflagrants, les postes d’interphonie, les haut-parleurs, les dispositifs d’alerte sonore et visuelle, les boutons d’urgence et les interfaces électriques associées. Les différents points d’installation peuvent présenter des classifications de zones dangereuses, des groupes de gaz ou de poussières, des exigences de température et des conditions environnementales différentes.
La mention « antidéflagrant » ne suffit donc pas à elle seule pour sélectionner un équipement. Les ingénieurs doivent vérifier que le modèle exact du produit et le périmètre de sa certification correspondent à l’emplacement réel d’installation.
Parallèlement, le système de communication doit toujours gérer la priorité des messages d’urgence, le bruit ambiant, la couverture de diffusion et les retours du personnel sur le terrain.
Une conception efficace doit répondre à deux questions distinctes : cet équipement peut-il être installé ici en toute sécurité ? et le message requis atteindra-t-il clairement les bonnes personnes lorsqu’un incident se produit ?

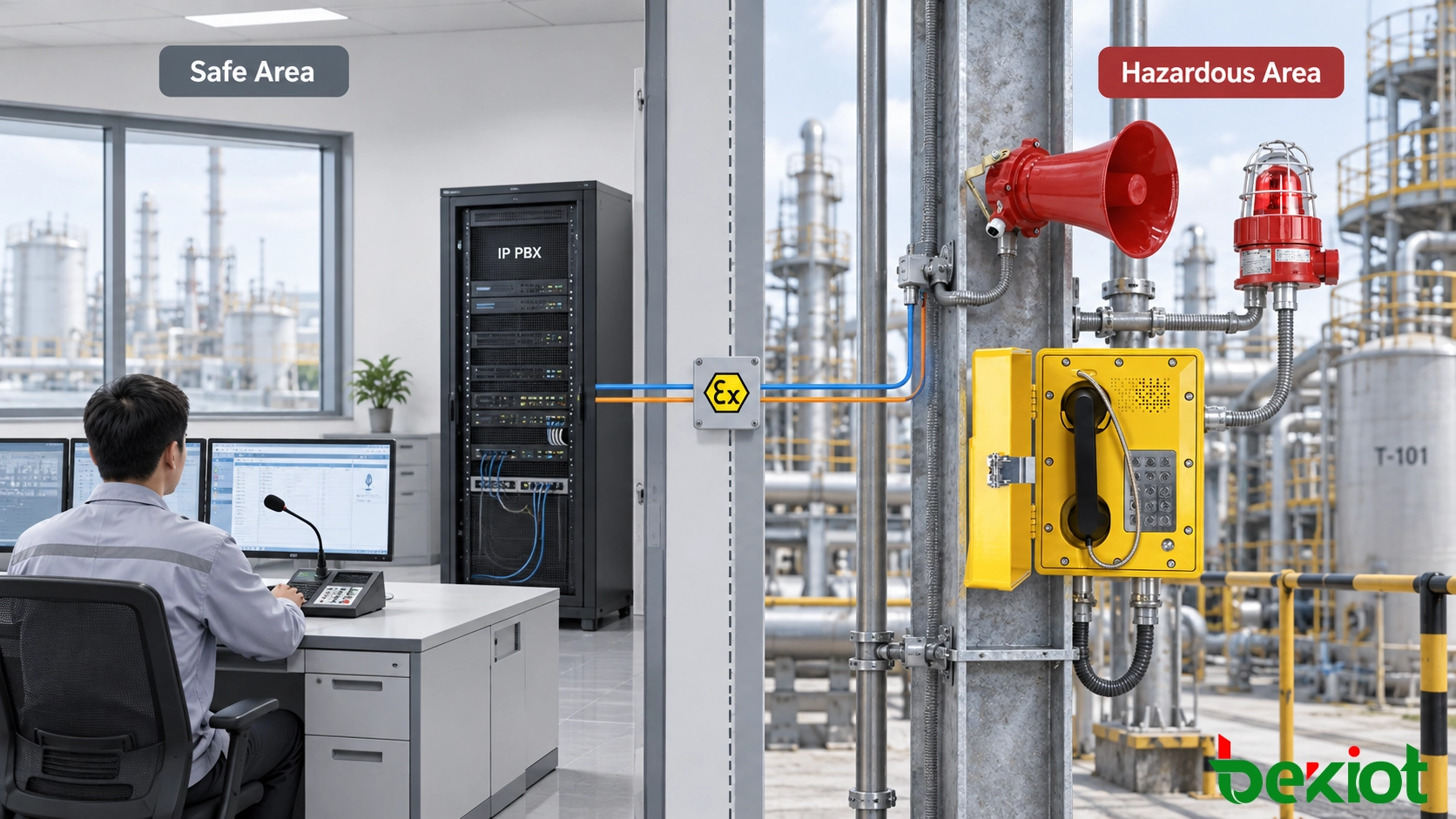

Zones dangereuses et zones sûres
Un système PA antidéflagrant ne signifie pas que chaque serveur, console de dispatching, commutateur réseau et équipement de salle de contrôle doit être placé dans une enveloppe antidéflagrante. La plupart des projets industriels répartissent les équipements selon leur emplacement d’installation.
Les serveurs IP PBX, serveurs SIP, systèmes d’enregistrement, plateformes de dispatching et consoles opérateur sont normalement installés dans une salle de contrôle ou un local technique situé en zone sûre. Ces équipements gèrent le routage des appels, le contrôle de la diffusion, l’enregistrement, les flux de travail opérateur et l’intégration du système.
C’est dans la zone de terrain classée que les exigences relatives aux emplacements dangereux deviennent critiques. Les équipements de terrain typiques peuvent inclure des téléphones antidéflagrants tels que le téléphone SIP antidéflagrant EX-BH621, des postes d’interphonie pour zones dangereuses, des haut-parleurs adaptés, des dispositifs d’alerte sonore et visuelle ainsi que des points d’appel d’urgence.
Cette architecture maintient les serveurs, les équipements IP PBX et les postes opérateur dans un environnement de contrôle accessible, tandis que les équipements de terrain sont sélectionnés selon les exigences de sécurité de leur zone d’installation.
L’aptitude d’un équipement à être utilisé en Zone 1, Zone 2, dans une zone Class/Division ou dans une autre classification dangereuse doit être confirmée à partir des normes utilisées par le projet et des documents de certification du modèle exact. La certification d’un produit ne doit pas être considérée comme valable pour un autre.
La protection environnementale doit également être vérifiée séparément. IP65, IP66 et les indices de protection similaires sont propres à chaque produit. L’exposition extérieure, l’humidité, la poussière, le brouillard salin, la température et la corrosion peuvent imposer des exigences allant au-delà de la seule protection contre les explosions.
Sélection et implantation des haut-parleurs
La sélection des haut-parleurs ne doit pas commencer uniquement par la puissance en watts. L’objectif pratique est de s’assurer que le personnel peut comprendre un message alors que l’installation fonctionne dans des conditions de bruit normales ou d’urgence.
Les haut-parleurs à pavillon sont souvent utilisés en extérieur, dans les zones très bruyantes et dans les installations nécessitant une couverture directionnelle, notamment les parcs de réservoirs, les zones de chargement et les unités de procédé. D’autres formats de haut-parleurs industriels peuvent être plus adaptés aux couloirs, plateformes ou zones nécessitant une couverture plus uniforme.
L’implantation des haut-parleurs doit tenir compte de :
niveaux de bruit ambiant ;
zones dans lesquelles le personnel travaille ou se déplace habituellement ;
hauteur de montage des haut-parleurs ;
direction de propagation du son ;
obstacles créés par les équipements, cuves et tuyauteries ;
réflexions sur les structures métalliques et les surfaces des bâtiments ;
pluie, corrosion, température et autres expositions environnementales.
Augmenter la puissance de l’amplificateur ou du haut-parleur n’améliore pas automatiquement l’intelligibilité. Une mauvaise orientation, un chevauchement excessif entre les sources sonores ou une forte réverbération peuvent rendre la parole difficile à comprendre même lorsque le niveau sonore mesuré est élevé.
Dans les zones très bruyantes, un audio large bande, une implantation adaptée des haut-parleurs et une conception acoustique appropriée peuvent améliorer la clarté de la parole, mais les performances réelles doivent toujours être vérifiées dans des conditions représentatives du site. Un test de diffusion sur le terrain est généralement plus pertinent que de se fier uniquement à la puissance nominale indiquée sur une fiche technique.
Les détails d’installation font également partie de l’ingénierie des zones dangereuses. Les entrées de câble, presse-étoupes, dispositions de raccordement, accessoires de montage et méthodes de câblage doivent être examinés avec les équipements certifiés. Un appareil conforme ne rend pas acceptable une méthode d’installation arbitraire.

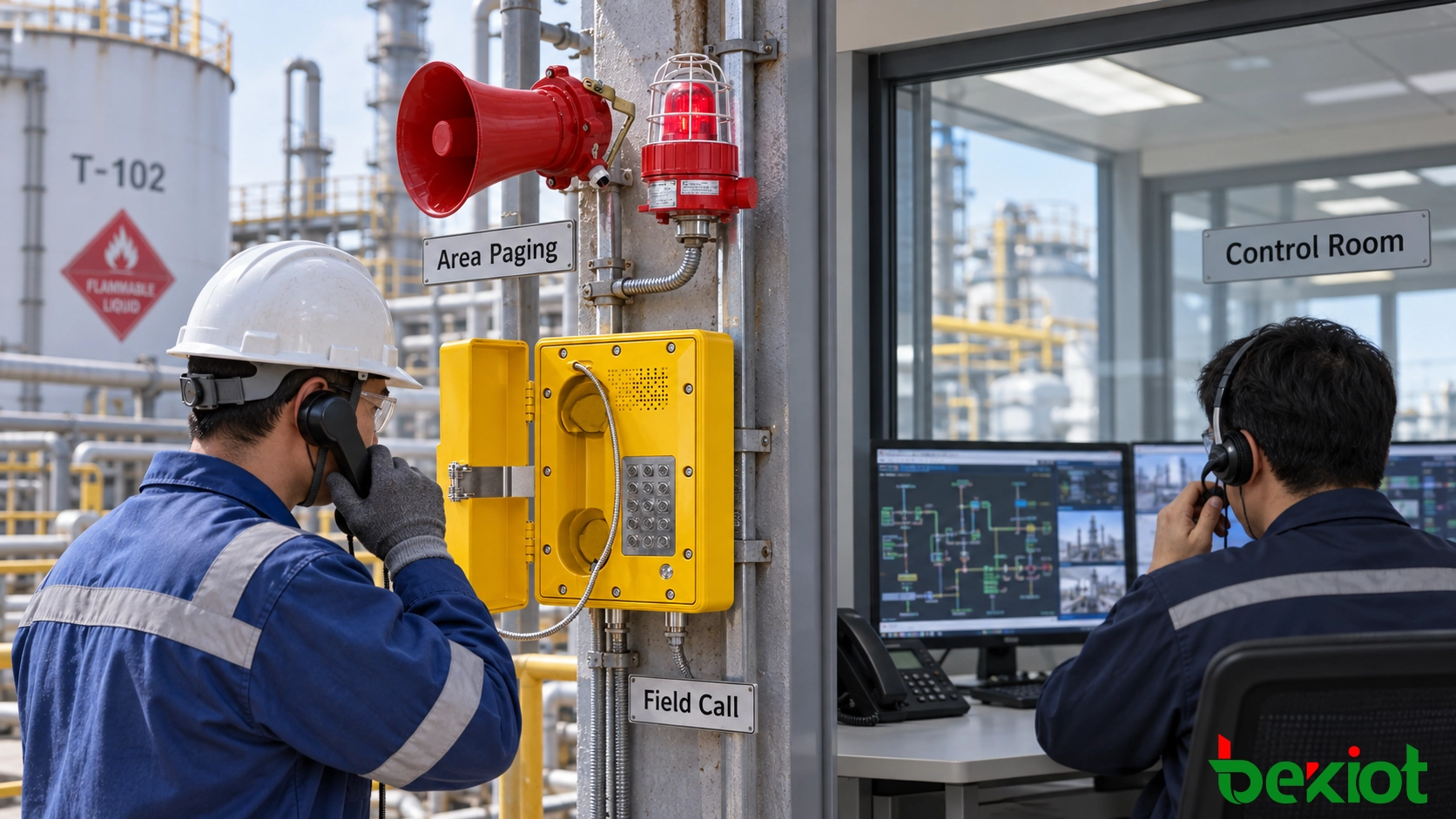

Interphonie et diffusion
La sonorisation publique est principalement un mode de communication d’un émetteur vers plusieurs destinataires. Cependant, la gestion des incidents industriels exige souvent que les informations circulent dans les deux sens.
Si un site repose uniquement sur des haut-parleurs, la salle de contrôle peut transmettre des instructions, mais elle ne peut pas confirmer immédiatement si le personnel les a reçues, si les conditions évoluent ou si une assistance supplémentaire est nécessaire.
Des téléphones antidéflagrants, des interphones SIP pour zones dangereuses ou des postes d’appel d’urgence peuvent donc être installés aux endroits où le personnel de terrain a besoin d’une liaison directe avec la salle de contrôle.
Une séquence opérationnelle typique peut être :
Appel terrain → Réponse de la salle de contrôle → Confirmation de la localisation et de la situation → Contact de l’équipe d’intervention → Diffusion dans la zone → Retour continu du terrain
Dans une architecture SIP/IP, les terminaux de communication de terrain peuvent s’enregistrer auprès d’un IP PBX ou d’une plateforme de communication. Dans la salle de contrôle, les opérateurs peuvent utiliser un logiciel de dispatching ou un terminal dédié tel que la console de dispatching DSC-BD156-IP pour répondre aux appels du terrain, contacter les équipes d’intervention et coordonner les actions de diffusion.
Les appels de groupe, conférences, enregistrements, destinations de secours, renvois d’appels et règles de priorité dépendent de la configuration réelle de l’IP PBX et du système de dispatching. SIP fournit la base de communication, mais la prise en charge de SIP ne signifie pas que chaque terminal dispose automatiquement d’une priorité d’urgence, d’un contrôle de diffusion ou de fonctions de dispatching.
Pour les sites industriels dangereux, la combinaison de la diffusion pour la notification à grande échelle et de l’interphonie pour le retour du terrain est souvent plus utile qu’un système d’annonce unidirectionnel lorsqu’un incident évolue.
Diffusion déclenchée par une alarme
Les sites pétrochimiques, pétroliers et gaziers, énergétiques et autres grands sites industriels exploitent souvent déjà des systèmes Fire & Gas, de détection incendie, de surveillance de gaz, CCTV ou SCADA. Un système PA antidéflagrant peut être associé à ces événements lorsque le système tiers fournit une méthode d’intégration compatible.
Par exemple, un système de détection de gaz peut envoyer un événement à la plateforme de dispatching ou de communication via une API, des I/O numériques, un contact relais ou une autre interface prise en charge. La plateforme peut alors identifier la zone concernée et récupérer les ressources de diffusion, de communication de terrain et de vidéo associées à cet emplacement.
Un flux de réponse typique peut être :
Événement d’alarme → Identification de la zone → Vérification terrain ou vidéo → Sélection de la zone de diffusion → Message d’urgence → Retour du terrain → Enregistrement de l’événement
Une fois la zone concernée identifiée, la diffusion peut être associée à des dispositifs d’alerte locaux. Lorsque des indications sonores et visuelles sont nécessaires, une alarme sonore et visuelle antidéflagrante peut être déployée dans les zones dangereuses appropriées, conformément à sa certification et à ses exigences d’installation.
Chaque système conserve un rôle distinct. SIP établit la communication vocale, le système d’alarme génère l’événement, CCTV fournit les informations visuelles, SCADA fournit les données pertinentes sur l’état du procédé et la plateforme de dispatching ou applicative organise ces ressources selon des règles d’exploitation prédéfinies.
Les limites de l’automatisation doivent également être définies. Certaines actions de notification peuvent être déclenchées automatiquement, tandis que les décisions concernant l’évacuation, l’arrêt d’un procédé ou d’autres opérations à haut risque peuvent nécessiter la confirmation d’un opérateur autorisé.
La liaison avec les alarmes doit donc être comprise comme le résultat coordonné d’interfaces configurées et d’une logique d’exploitation, et non comme une fonction exécutée indépendamment par un seul haut-parleur antidéflagrant.
Ce type d’architecture s’applique également aux installations pétrolières et pétrochimiques où les appels en zones dangereuses, la diffusion et la notification d’urgence doivent fonctionner ensemble. Un exemple de déploiement associé est le système antidéflagrant de sonorisation et d’appel pour une installation pétrolière.
PA SIP et PAGA
Les systèmes PA antidéflagrants et les systèmes PAGA se recoupent dans de nombreuses applications industrielles, mais les deux termes ne doivent pas être considérés automatiquement comme interchangeables.
Un système PA antidéflagrant basé sur SIP/IP se concentre généralement sur la diffusion en zones dangereuses, les appels de terrain, la communication par zones et les communications avec la salle de contrôle. Il peut combiner des téléphones antidéflagrants, des interphones SIP, des haut-parleurs industriels, un IP PBX et des fonctions de dispatching.
PAGA signifie Public Address and General Alarm. Dans les grands projets pétroliers et gaziers, offshore, pétrochimiques et industriels critiques, un système PAGA peut également mettre davantage l’accent sur :
la priorité entre la sonorisation publique et l’alarme générale ;
les tonalités d’alarme prédéfinies et les messages vocaux d’urgence ;
la couverture d’urgence de grandes zones ;
la surveillance des défauts du système ;
la redondance des équipements critiques et des chemins de communication ;
les interfaces avec Fire & Gas et d’autres systèmes de sécurité ;
les exigences de test et d’acceptation propres au projet.
Pour une installation industrielle plus petite dont les principaux besoins concernent la diffusion par zones et la communication de terrain, un système PA pour zones dangereuses basé sur SIP/IP peut constituer une architecture adaptée. Les installations plus importantes soumises à des exigences de General Alarm peuvent nécessiter une conception plus structurée de système PAGA couvrant les priorités d’alarme, la surveillance des défauts, la redondance et les interfaces avec les systèmes Fire & Gas.
Lorsque la notification à grande échelle et la communication bidirectionnelle de terrain sont toutes deux nécessaires, un système de diffusion et d’interphonie peut fournir une architecture de référence utile pour associer la diffusion unidirectionnelle à la communication de terrain.

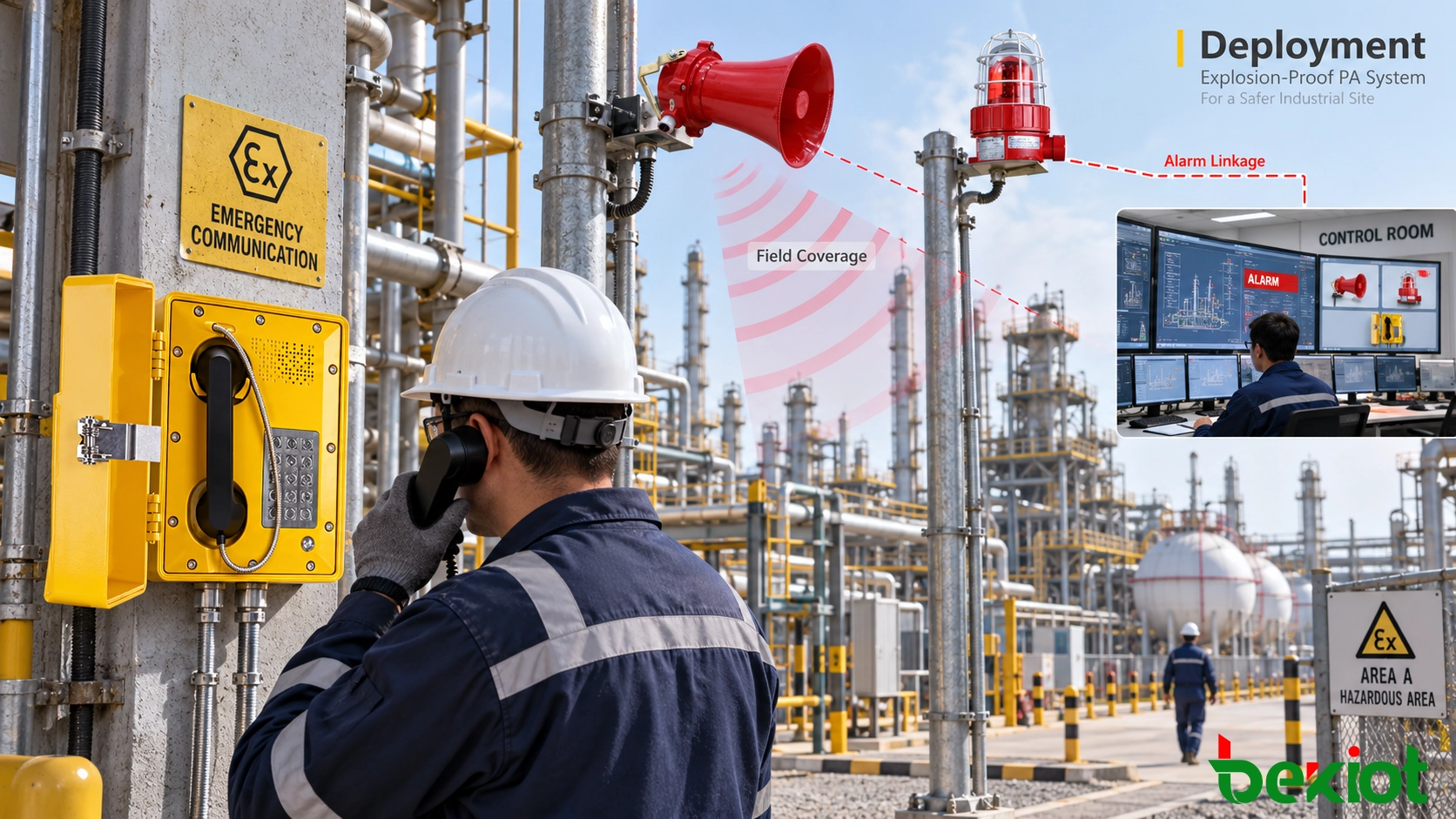

Liste de contrôle du déploiement
Un projet PA antidéflagrant ne doit pas commencer par la question du nombre de haut-parleurs à acheter. La première étape consiste à confirmer les conditions de la zone dangereuse, l’environnement d’installation, le bruit ambiant, les besoins de communication de terrain et les interfaces d’alarme disponibles.
| Élément de conception | Points à confirmer |
|---|---|
| Zone dangereuse | Classification Zone/Class et environnement gaz ou poussières |
| Protection antidéflagrante | Vérifier que la certification du produit exact couvre le lieu d’installation |
| Protection environnementale | Indice IP, température, corrosion, brouillard salin et exposition mécanique |
| Bruit ambiant | Bruit de fond en fonctionnement normal et pendant les pics d’activité des équipements |
| Équipements PA | Type de haut-parleur, puissance, direction, hauteur de montage et emplacement |
| Communication de terrain | Besoin de retour bidirectionnel, points d’appel d’urgence et quantité de terminaux |
| Priorité de diffusion | Relation entre les annonces courantes, d’alarme et d’urgence |
| Interfaces d’alarme | Fire & Gas, I/O, API, relais et autres interfaces disponibles |
| Alimentation | Alimentation principale, UPS et éventuelle alimentation de secours |
| Installation sur site | Câbles, entrées, câblage, méthodes de montage et accessoires certifiés |
Les projets de modernisation nécessitent également un inventaire des systèmes existants de diffusion, de téléphonie, d’alarme et de vidéo. Les équipements encore opérationnels n’ont pas toujours besoin d’être remplacés. Selon les interfaces disponibles, ils peuvent être connectés directement, via une passerelle ou au niveau de la plateforme.
Une séquence d’ingénierie pratique est :
Revue de la zone dangereuse → Étude environnementale et acoustique → Sélection des équipements PA → Implantation sur site → Conception des points d’interphonie → Revue des interfaces d’alarme → Intégration de la plateforme → Tests de liaison → Réception sur site
La réussite d’un système PA antidéflagrant ne se mesure pas au nombre de haut-parleurs installés dans les zones dangereuses. Le système doit répondre à quatre questions pratiques : qui doit entendre le message ? Peut-il le comprendre dans les conditions réelles d’exploitation ? Comment le personnel peut-il transmettre un retour ? Quelles ressources de communication doivent être activées lorsqu’une alarme survient ?
Becke Telcom peut évaluer les classifications de zones dangereuses, le bruit ambiant, les emplacements de diffusion, les besoins d’appels de terrain, les interfaces d’alarme tierces et les conditions du réseau existant avant de définir les terminaux de communication antidéflagrants requis, la plateforme SIP/IP et la méthode de contrôle. Le niveau de protection contre les explosions, la protection environnementale et le périmètre de certification de chaque appareil doivent toujours être vérifiés par rapport à la zone réelle d’installation et au certificat du modèle exact.
