Un système de communication convergente vise à réunir la voix, la répartition, l’interphonie, la diffusion, la liaison vidéo, les notifications d’urgence et les communications métiers dans une plateforme coordonnée. Pourtant, dans de nombreux projets, le système ne peut pas fonctionner comme un réseau IP isolé. Il doit souvent se connecter au réseau téléphonique public, aux lignes PBX existantes, aux services voix des opérateurs ou aux ressources téléphoniques déjà présentes dans l’entreprise. L’accès aux lignes téléphoniques externes devient donc un élément clé de la planification.
Dans les déploiements réels, trois méthodes principales permettent de connecter un système convergent aux services téléphoniques : l’accès par jonction analogique FXO, l’accès par jonction numérique E1 et l’accès par jonction IMS/SIP. Chaque méthode possède sa structure réseau, son modèle de coût, sa plage de capacité, ses exigences de passerelle et ses scénarios adaptés. Le bon choix influence non seulement la qualité et la simultanéité des appels, mais aussi la numérotation, le routage, la sécurité, l’évolutivité, la maintenance et le coût d’exploitation à long terme.
Pourquoi l’accès voix externe reste important
Les plateformes modernes de communication sont de plus en plus basées sur IP. Serveurs SIP, systèmes IP PBX, plateformes softswitch, consoles de répartition, téléphones SIP, téléphones industriels, bornes d’appel d’urgence et haut-parleurs IP peuvent communiquer via Ethernet ou des réseaux IP privés. Pour la communication interne, cette architecture est efficace et flexible : les utilisateurs peuvent composer des extensions, déclencher des annonces, rejoindre des groupes de répartition et relier plusieurs sites par IP.
Mais de nombreuses organisations doivent encore émettre et recevoir des appels via le réseau téléphonique public. Une salle de contrôle peut devoir appeler des équipes de maintenance externes. Une usine peut avoir besoin de lignes publiques pour les fournisseurs, les clients et les services d’urgence. Un campus peut vouloir que ses extensions SIP reçoivent des appels publics. Un hub de transport peut nécessiter que les opérateurs appellent des mobiles ou des lignes fixes. Dans ces scénarios, la plateforme convergente doit disposer d’un accès externe fiable.
La méthode d’accès externe doit être choisie selon le volume d’appels, les ressources opérateur existantes, le budget, les exigences de numérotation et l’expansion future. Un petit site avec peu d’appels externes peut utiliser des lignes analogiques. Une grande organisation avec forte simultanéité peut choisir E1 ou IMS/SIP. Une entreprise distribuée peut préférer une solution IP protégée par SBC avec routage centralisé.

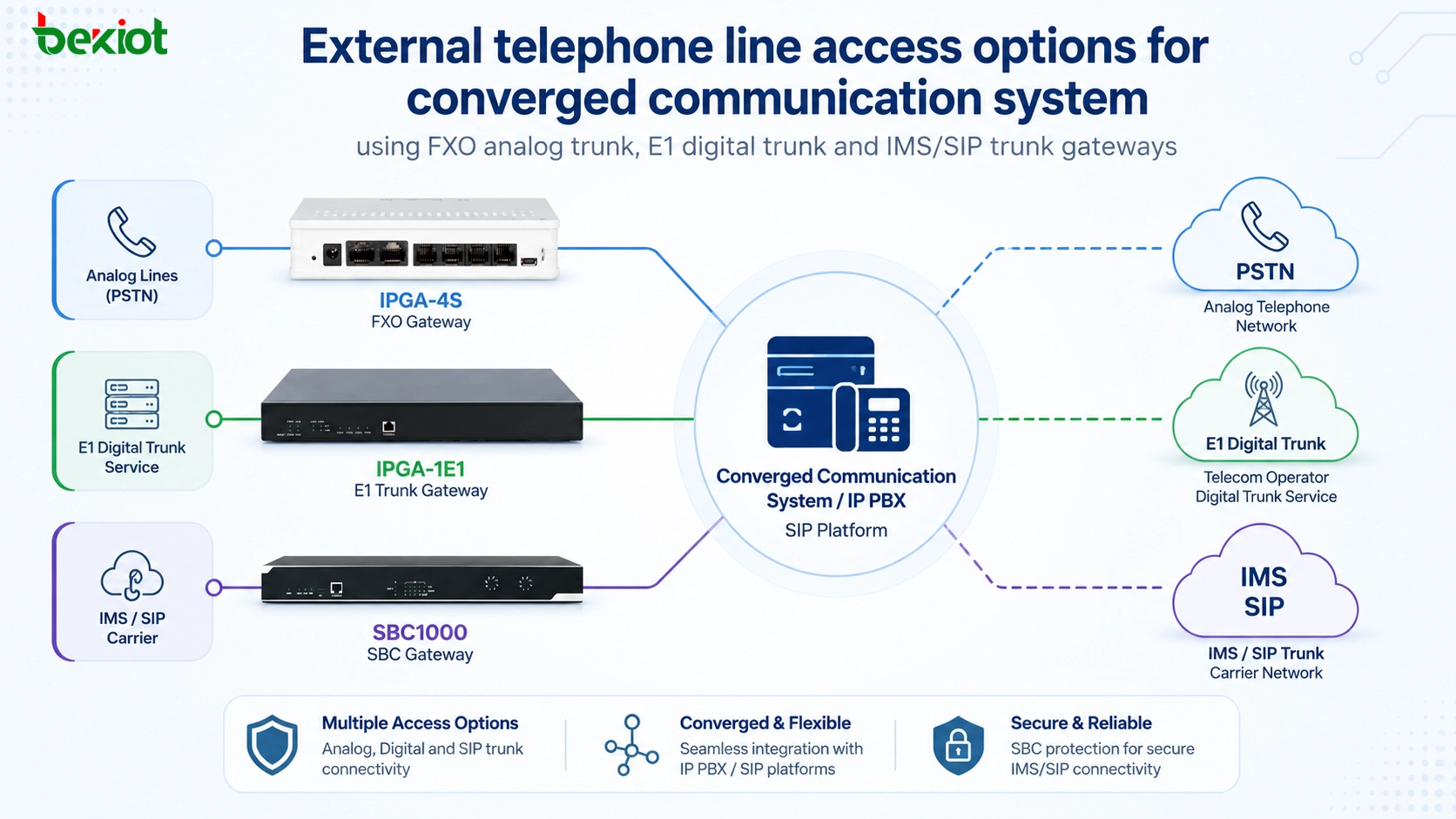

Trois principaux chemins d’accès
Les trois chemins courants ne sont pas seulement des câbles différents. Ils représentent des générations différentes d’accès téléphonique. FXO connecte des lignes téléphoniques traditionnelles. E1 regroupe de nombreux canaux voix via une interface numérique. IMS/SIP transporte les services voix sur des réseaux IP haut débit et correspond mieux à l’architecture moderne des opérateurs.
Une bonne conception ne considère pas une méthode comme universellement meilleure. Elle associe chaque méthode au besoin du projet. FXO est simple et adapté aux faibles capacités. E1 fournit une plus forte simultanéité et une numérotation externe unifiée. IMS/SIP offre un accès IP, des services flexibles et une meilleure cohérence avec les plateformes convergentes modernes, mais demande généralement une conception sérieuse de la sécurité et de l’interopérabilité.
Pour le choix des passerelles, Becke Telcom peut être associé de façon légère à ces accès : IPGA-4S FXO Gateway pour les lignes analogiques, IPGA-1E1 Trunk Gateway pour les jonctions numériques E1 et SBC1000 Gateway pour la sécurité et l’interopérabilité des jonctions IMS/SIP.
Utiliser des lignes analogiques pour les faibles capacités
L’accès par jonction analogique FXO est la méthode téléphonique traditionnelle. En termes simples, il s’agit du même type de ligne que celui utilisé par de nombreux services de téléphonie fixe hérités. Lorsqu’un système convergent doit se connecter à l’opérateur par lignes analogiques, une passerelle FXO convertit la ligne téléphonique analogique en accès voix SIP ou IP pour la plateforme.
Son principal avantage est la simplicité. Si un site n’a besoin que de quelques lignes externes, l’accès analogique est facile à comprendre, à déployer et à exploiter. Il convient aux petits bureaux, petites usines, agences, salles de sécurité, bureaux de gestion immobilière et sites ayant des besoins limités d’appels externes.
Cependant, l’accès FXO a une limite claire : chaque numéro est normalement associé à une ligne physique. Si le projet exige des dizaines ou des centaines de canaux externes, amener de nombreuses lignes analogiques dans la salle technique devient inefficace et irréaliste. Gestion des câbles, coût d’installation, nombre de ports, maintenance et coordination avec l’opérateur deviennent plus complexes.
La numérotation est un autre point opérationnel. Lorsque chaque ligne a un numéro distinct, la gestion du service externe est moins pratique. L’opérateur peut proposer une recherche de ligne ou lier plusieurs lignes analogiques à un numéro public, mais cela peut nécessiter une configuration et des coûts supplémentaires. FXO est donc plutôt adapté aux faibles simultanéités qu’à un accès téléphonique massif.

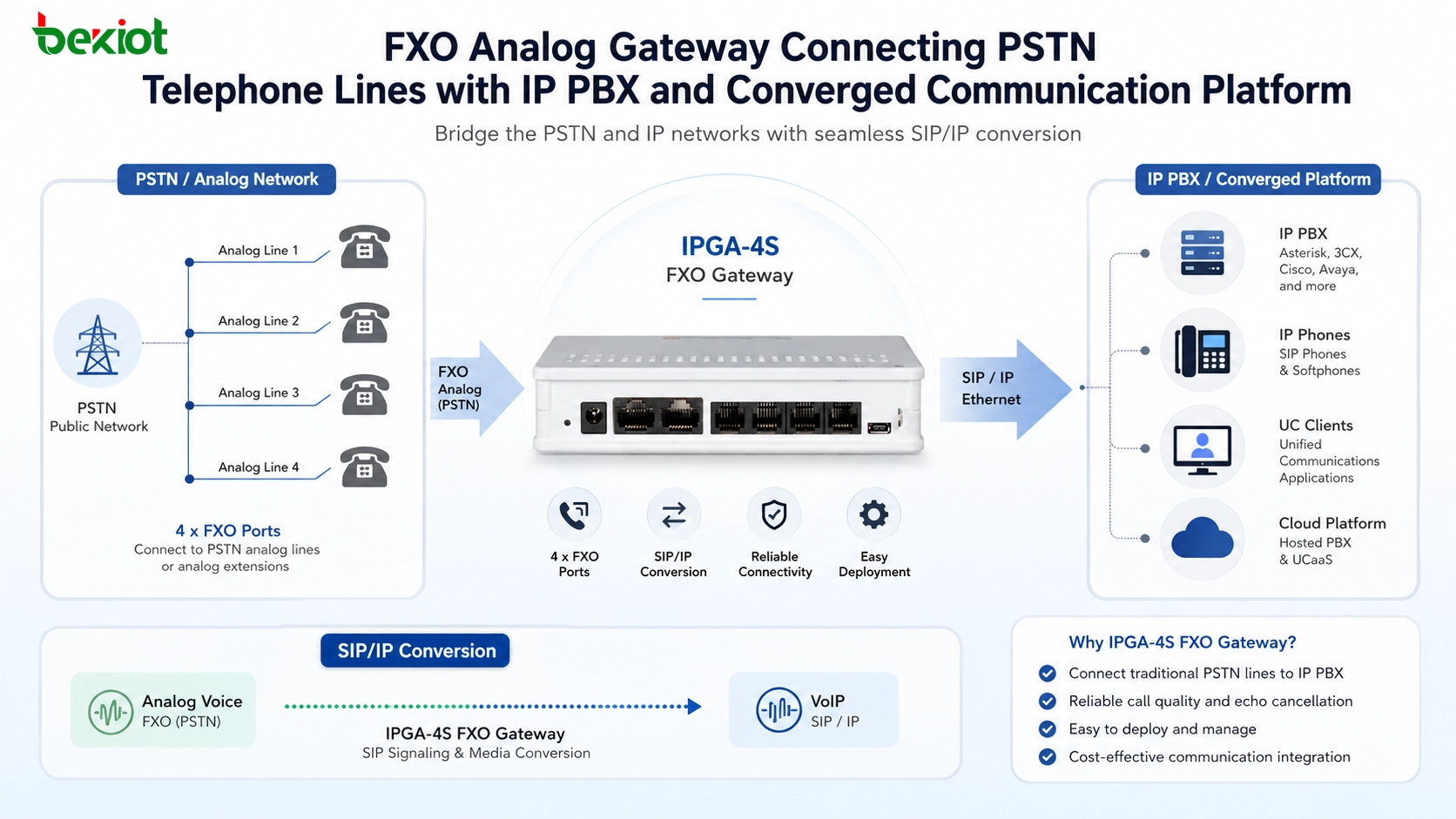

Comment une passerelle FXO s’intègre au système
Une passerelle FXO se place entre la ligne téléphonique analogique et la plateforme IP. D’un côté, elle se connecte à la ligne analogique de l’opérateur. De l’autre, elle s’enregistre ou se connecte au serveur SIP, à l’IP PBX, au softswitch ou au système convergent. Elle transforme la voix et la signalisation analogiques en trafic SIP/RTP pour que les extensions IP internes puissent appeler et recevoir des appels externes.
Lors de la planification FXO, l’équipe doit compter les lignes externes nécessaires et choisir une passerelle avec une capacité de ports adaptée. Une passerelle FXO à quatre ports peut connecter quatre lignes analogiques. Cela peut suffire pour un petit site. Pour des déploiements plus grands, FXO devient difficile à faire évoluer et E1 ou IMS/SIP doivent être envisagés.
La planification FXO doit aussi inclure l’identification de l’appelant, la polarité de ligne, la détection de tonalité occupée, l’adaptation d’impédance, le routage du plan de numérotation, les règles d’appel d’urgence et le comportement de secours. Ces détails déterminent la libération correcte des appels, l’affichage des numéros entrants et la compatibilité avec les caractéristiques analogiques de l’opérateur.
Étendre les appels externes avec les jonctions numériques
L’accès par jonction numérique E1 résout le besoin de nombreuses lignes analogiques séparées pour les services voix à forte simultanéité. Au lieu d’attribuer une ligne analogique physique à chaque chemin d’appel, E1 utilise une transmission numérique par division temporelle. Une interface E1 contient 32 intervalles de temps et, dans les applications téléphoniques courantes, peut fournir 30 canaux voix simultanés, les autres intervalles servant à la synchronisation et à la signalisation selon la mise en œuvre.
C’est un avantage majeur pour les projets moyens et grands. Avec E1, une organisation peut prendre en charge de nombreux appels simultanés avec beaucoup moins de circuits physiques qu’en analogique. Associé à la fibre ou à la transmission numérique côté opérateur, E1 offre au client un accès téléphonique stable et centralisé tout en gardant le câblage de la salle technique plus maîtrisable.
La jonction numérique E1 convient aux sites exigeant une forte simultanéité, des numéros externes unifiés, un routage centralisé entrant et sortant, et un accès voix stable. Exemples : sièges d’entreprise, grandes usines, centres de répartition, hôpitaux, campus, hôtels, sites de transport et organisations qui reçoivent ou émettent beaucoup d’appels publics simultanément.

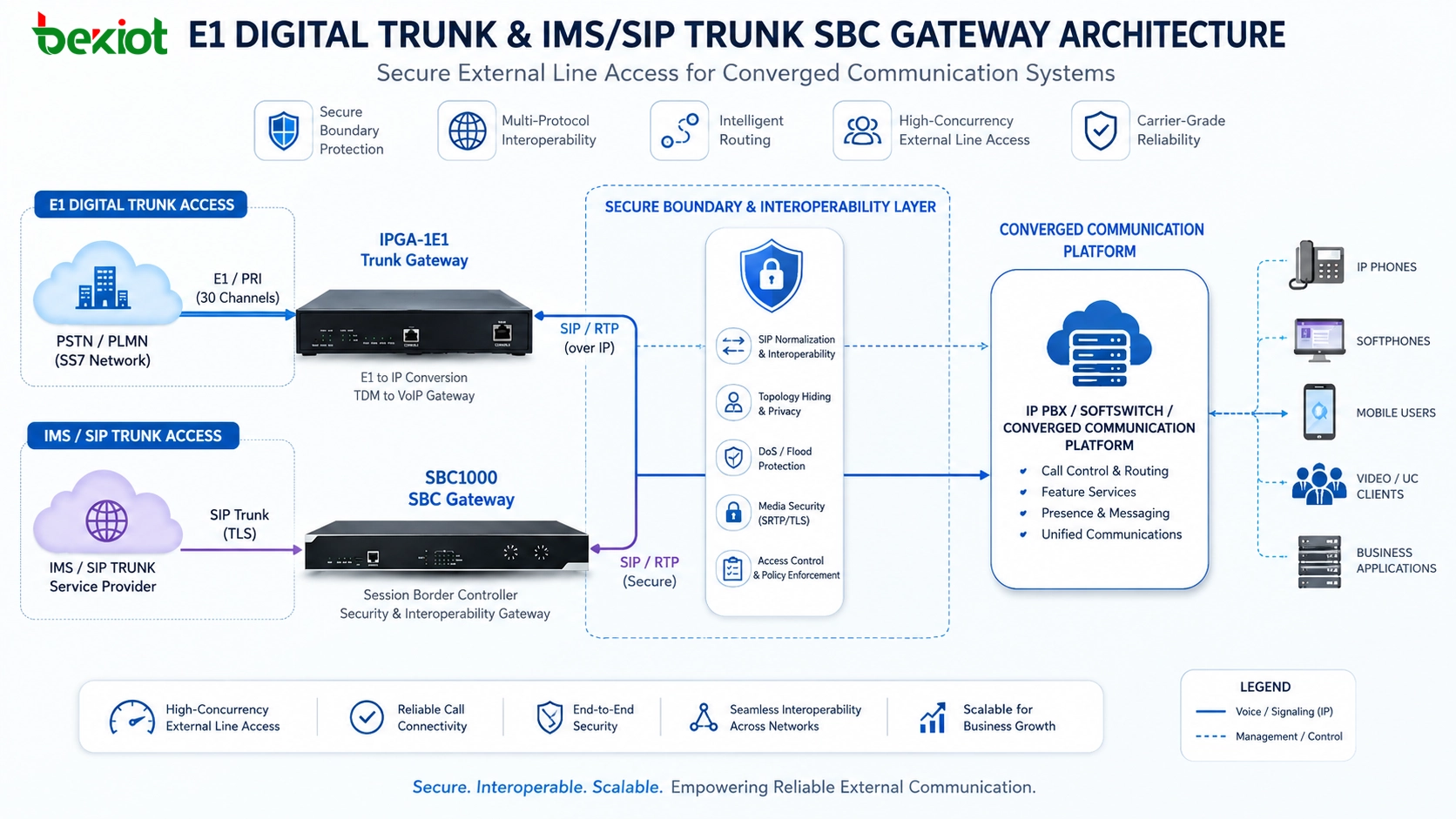

Planifier la signalisation et la capacité E1
Une passerelle de jonction E1 relie la jonction numérique de l’opérateur au système convergent. Elle convertit les canaux voix et la signalisation E1 en canaux voix SIP pour la plateforme IP. Dans beaucoup de déploiements, les jonctions E1 peuvent utiliser ISDN-PRI ou SS7, selon l’opérateur et la conception régionale du réseau.
Lors du choix d’une passerelle E1, les ingénieurs doivent confirmer trois points. Le premier est le nombre de ports : un port E1 prend généralement jusqu’à 30 canaux voix, donc le nombre de ports doit correspondre à la simultanéité prévue. Le second est le mode de signalisation : la passerelle doit prendre en charge celui fourni par l’opérateur. Le troisième est la numérotation et le routage : correspondance des numéros entrants, choix des routes sortantes, traitement du caller ID et routage d’urgence.
E1 offre une forte capacité de simultanéité, mais son coût global peut être supérieur à un petit accès analogique. Service de ligne, passerelle, coordination opérateur et configuration de signalisation demandent une planification professionnelle. E1 convient donc lorsque le volume d’appels justifie une jonction numérique.
Déplacer l’accès voix vers les réseaux IP
L’accès par jonction IMS/SIP reflète le passage des circuits voix dédiés vers les services opérateur basés sur IP. Les lignes FXO et jonctions E1 traditionnelles nécessitent souvent des lignes physiques dédiées. Cela peut augmenter le coût de déploiement, surtout lorsque les organisations évoluent vers l’infrastructure IP et les réseaux haut débit.
IMS utilise SIP comme protocole de contrôle de session. Comme de nombreux systèmes convergents sont déjà basés sur SIP, la jonction IMS/SIP relie plus naturellement les services voix de l’opérateur à un IP PBX, un softswitch ou une plateforme de communication. Elle peut prendre en charge une forte simultanéité, un routage centralisé, une gestion souple des numéros et des services plus riches.
À mesure que l’accès haut débit progresse, les réseaux IP transportent davantage de voix et vidéo en temps réel. Pour les organisations qui ont besoin d’un accès externe évolutif, IMS/SIP réduit la dépendance aux circuits physiques analogiques ou E1 et facilite l’intégration de la voix dans une architecture IP moderne.
Pourquoi un SBC est généralement nécessaire
Même si IMS/SIP s’aligne mieux avec la communication IP, la connexion directe n’est pas toujours recommandée. Dans beaucoup de projets, un Session Border Controller, ou SBC, est déployé entre la jonction IMS/SIP et le système convergent. Il agit comme frontière de sécurité, d’interopérabilité, de routage et de contrôle média.
Le SBC protège le système interne contre l’exposition SIP externe. Il aide au franchissement NAT, à la normalisation SIP, au masquage de topologie, au contrôle d’accès, à la négociation de codecs, à l’ancrage média, au contrôle d’admission d’appels et au routage de secours. Il améliore aussi la compatibilité lorsque le réseau IMS de l’opérateur et la plateforme d’entreprise utilisent des comportements SIP, des politiques codec ou des transports différents.
Concrètement, le SBC rend l’accès IMS/SIP plus sûr et plus contrôlable. Il fournit une frontière professionnelle entre réseau opérateur et réseau d’entreprise, aidant le système à maintenir un comportement d’appel stable tout en réduisant les risques de sécurité et d’interopérabilité.
Choisir la bonne méthode pour le projet
La bonne méthode dépend de l’échelle et de l’objectif. L’accès analogique FXO convient à un petit nombre de lignes et à une faible simultanéité externe. Il est simple à déployer et rentable lorsque le système n’a besoin que de quelques chemins vers le réseau public.
L’accès E1 convient aux projets à plus forte demande d’appels simultanés. Il peut fournir jusqu’à 30 canaux voix par interface E1 et prendre en charge une numérotation externe unifiée. Il est préférable pour les organisations ayant besoin d’un service téléphonique public centralisé et d’appels entrants/sortants multicanaux stables.
L’accès IMS/SIP convient aux organisations orientées IP, aux appels à grande simultanéité, aux services plus riches et à l’intégration moderne avec les opérateurs. Il est particulièrement utile lorsque le projet veut réduire les lignes physiques séparées et établir l’accès voix sur haut débit ou réseau IP opérateur. Dans la plupart des conceptions professionnelles, il doit être associé à un SBC.
À propos de l’accès par passerelle sans fil
En plus de FXO, E1 et IMS/SIP, certains systèmes peuvent utiliser une passerelle sans fil avec cartes SIM mobiles pour se connecter au réseau téléphonique. Cette méthode peut être utile dans des scénarios temporaires, des sites isolés, une sauvegarde d’urgence ou des lieux sans lignes fixes.
Cependant, ce n’est généralement pas la méthode principale pour l’accès externe en entreprise. La gestion des cartes SIM est souvent soumise à des politiques et contraintes opérationnelles plus strictes. Une utilisation massive ou durable peut créer des problèmes de conformité, de stabilité et de gestion. Elle est donc réservée aux cas particuliers plutôt qu’aux déploiements convergents courants.
Concevoir l’architecture de routage d’appels
Après le choix de l’accès externe, l’étape suivante est le routage des appels. Le système doit définir comment les extensions internes utilisent les lignes externes, quels services peuvent appeler vers l’extérieur, comment les appels entrants sont distribués, s’ils vont vers un IVR, un groupe de sonnerie, un répartiteur, un serveur d’enregistrement ou une console d’urgence, et comment fonctionne le secours.
Pour FXO, le routage repose souvent sur les ports analogiques disponibles et les groupes de lignes. Pour E1, il peut reposer sur des groupes de jonctions, numéros DID, règles de caller ID et politiques par département. Pour IMS/SIP, il peut être encore plus flexible, surtout lorsque le SBC gère plusieurs jonctions, le secours opérateur, la réécriture de numéros et le contrôle des codecs.
Dans les environnements critiques, les appels d’urgence doivent être planifiés avec soin. Le système doit définir quelle jonction est utilisée, comment l’identité de l’appelant est présentée et ce qui se passe si la jonction principale échoue. L’accès externe n’est pas seulement une décision de coût ou de capacité ; il fait partie de la sécurité et de la continuité d’activité.
Sécurité et fiabilité
L’accès téléphonique externe introduit des risques, car le système se connecte à des réseaux extérieurs. Pour l’analogique et E1, les risques concernent surtout la stabilité des lignes, la connexion physique, la prévention de fraude et le contrôle de routage. Pour IMS/SIP, la cybersécurité devient plus importante, car le trafic SIP traverse des réseaux IP.
La sécurité doit inclure une authentification SIP forte, des listes IP autorisées, la sécurité de transport quand elle est disponible, le masquage de topologie par SBC, des politiques anti-scan, des limites de taux d’appels, la prévention de fraude téléphonique et des permissions de routage claires. Enregistrements, journaux, alarmes et CDR aident aussi à surveiller les anomalies.
La fiabilité doit inclure redondance de passerelle, jonctions de secours, protection électrique, supervision réseau, revue du SLA opérateur et routage de secours. Dans les grands projets, l’accès voix externe ne doit pas dépendre d’un seul chemin. Un design mixte peut utiliser IMS/SIP comme jonction principale et E1 ou FXO en secours, selon les ressources locales et le budget.
Cadre de déploiement recommandé
Un déploiement pratique doit commencer par une étude des besoins. L’équipe doit confirmer le nombre d’utilisateurs, la simultanéité externe attendue, les volumes entrants et sortants, les besoins en numéros publics, les ressources opérateur existantes, les exigences d’appels d’urgence et les plans d’évolution.
La deuxième étape est le choix de la passerelle. Les petits sites peuvent utiliser des passerelles FXO pour les lignes analogiques. Les sites moyens et grands peuvent utiliser des passerelles E1 lorsque l’opérateur fournit des ressources numériques. Les projets IP peuvent utiliser IMS/SIP avec protection SBC pour améliorer sécurité, compatibilité et contrôle de routage.
La troisième étape est le test d’intégration. Avant la mise en service, les ingénieurs doivent tester appels entrants, appels sortants, caller ID, libération sur tonalité occupée, compatibilité des codecs, transmission DTMF, transfert, enregistrement, secours de routage, comportement des appels d’urgence et stabilité des appels longue durée.
La dernière étape est la planification de l’exploitation. Les administrateurs doivent surveiller l’état des passerelles, la disponibilité des jonctions, l’enregistrement SIP, le taux d’échec d’appels, l’utilisation des canaux simultanés, la perte de paquets, la gigue et les appels sortants anormaux. Cela maintient la stabilité et réduit les interruptions.
Conclusion
Trois méthodes principales permettent à un système convergent d’accéder aux services téléphoniques externes : jonction analogique FXO, jonction numérique E1 et jonction IMS/SIP. FXO convient à peu de lignes et à une faible simultanéité. E1 convient à l’accès à forte simultanéité et à la numérotation unifiée. IMS/SIP convient à l’accès opérateur moderne sur IP, à l’intégration de services à grande échelle et à des capacités plus riches.
Le meilleur choix dépend du projet réel. Un petit bureau ou une agence peut n’avoir besoin que de quelques lignes analogiques. Une grande entreprise, un campus ou un centre de commandement peut exiger une jonction E1. Un système IP moderne peut préférer IMS/SIP avec un SBC en bordure de réseau.
Une conception réussie doit équilibrer coût, capacité, sécurité, compatibilité, ressources opérateur et évolutivité. Avec la bonne architecture de passerelle, une plateforme convergente peut relier utilisateurs SIP internes, consoles de répartition, terminaux d’urgence et réseaux téléphoniques publics en un système stable et administrable.
Questions fréquentes
Quelles sont les principales méthodes d’accès téléphonique externe pour les systèmes convergents ?
Les trois méthodes principales sont l’accès par jonction analogique FXO, par jonction numérique E1 et par jonction IMS/SIP. FXO convient aux petites capacités analogiques, E1 aux jonctions numériques à forte simultanéité et IMS/SIP à l’accès voix opérateur basé sur IP.
Quand utiliser l’accès analogique FXO ?
L’accès FXO convient lorsque le système n’a besoin que d’un petit nombre de lignes externes. Il est simple à déployer et rentable pour les faibles simultanéités, mais il n’est pas idéal pour des dizaines ou des centaines de canaux externes.
Combien d’appels une jonction E1 peut-elle prendre en charge ?
Une jonction E1 typique possède 32 intervalles de temps et peut généralement prendre en charge 30 appels voix simultanés dans les applications téléphoniques courantes. Les ingénieurs doivent aussi confirmer si l’opérateur utilise ISDN-PRI, SS7 ou une autre signalisation.
Pourquoi un SBC est-il important pour IMS/SIP ?
Un SBC protège le système interne lors de la connexion aux services IMS/SIP externes. Il peut fournir sécurité SIP, traversée NAT, négociation de codecs, normalisation SIP, contrôle de routage, masquage de topologie et compatibilité entre réseau opérateur et plateforme d’entreprise.
Les passerelles SIM sans fil peuvent-elles servir de lignes externes ?
Elles peuvent être utilisées pour un accès temporaire, une sauvegarde d’urgence ou des sites isolés sans lignes fixes. Cependant, en raison d’une gestion SIM plus stricte et de limites opérationnelles, elles ne sont généralement pas la méthode principale d’accès téléphonique externe en entreprise.
