Les téléphones à fibre optique sont des terminaux de communication vocale ou des systèmes téléphoniques qui utilisent une transmission réseau basée sur la fibre dans le chemin d’appel. Au lieu de dépendre uniquement de câbles téléphoniques en cuivre, le signal vocal est transporté par fibre optique, soit directement au moyen d’équipements compatibles fibre, soit indirectement au moyen de convertisseurs de médias, de commutateurs fibre, de systèmes IP PBX, de passerelles et de plateformes VoIP.

L’avantage principal n’est pas que le combiné doive toujours comporter un port optique. Dans de nombreux projets réels, le téléphone peut être un téléphone IP, un téléphone d’urgence, un téléphone industriel, un téléphone analogique via un adaptateur ou un terminal de dispatching, tandis que le réseau dorsal utilise la fibre optique. Cette conception améliore la couverture de distance, réduit les interférences électromagnétiques, prend en charge la gestion centralisée et aide à maintenir une communication vocale stable dans les grands bâtiments, campus, tunnels, usines, gares et sites distants.

Pourquoi les liaisons optiques améliorent le déploiement voix

Les lignes traditionnelles en cuivre sont pratiques pour les courtes distances, mais elles sont affectées par la distance, le bruit électromagnétique, les différences de mise à la terre, l’exposition aux surtensions et le vieillissement des câbles. Dans les sites complexes, de longs parcours en cuivre peuvent introduire du ronflement, de l’atténuation, du bruit ou une signalisation peu fiable. La fibre modifie l’environnement de transmission car elle transporte l’information sous forme de lumière dans une fibre de verre ou de plastique, plutôt que sous forme de courant électrique dans des conducteurs métalliques.

Les systèmes vocaux basés sur la fibre bénéficient ainsi d’une forte résistance aux interférences électromagnétiques. C’est particulièrement utile à proximité de moteurs, transformateurs, équipements haute tension, ascenseurs, systèmes ferroviaires, entraînements industriels, équipements de diffusion, postes de soudage et itinéraires extérieurs exposés à la foudre.

La fibre prend également en charge la transmission longue distance. Un réseau vocal peut connecter des portails distants, salles de contrôle, postes électriques, entrées de tunnels, parkings, bâtiments de campus, entrepôts et postes de sécurité sans obliger tous les appareils à rester près de la salle de communication principale.

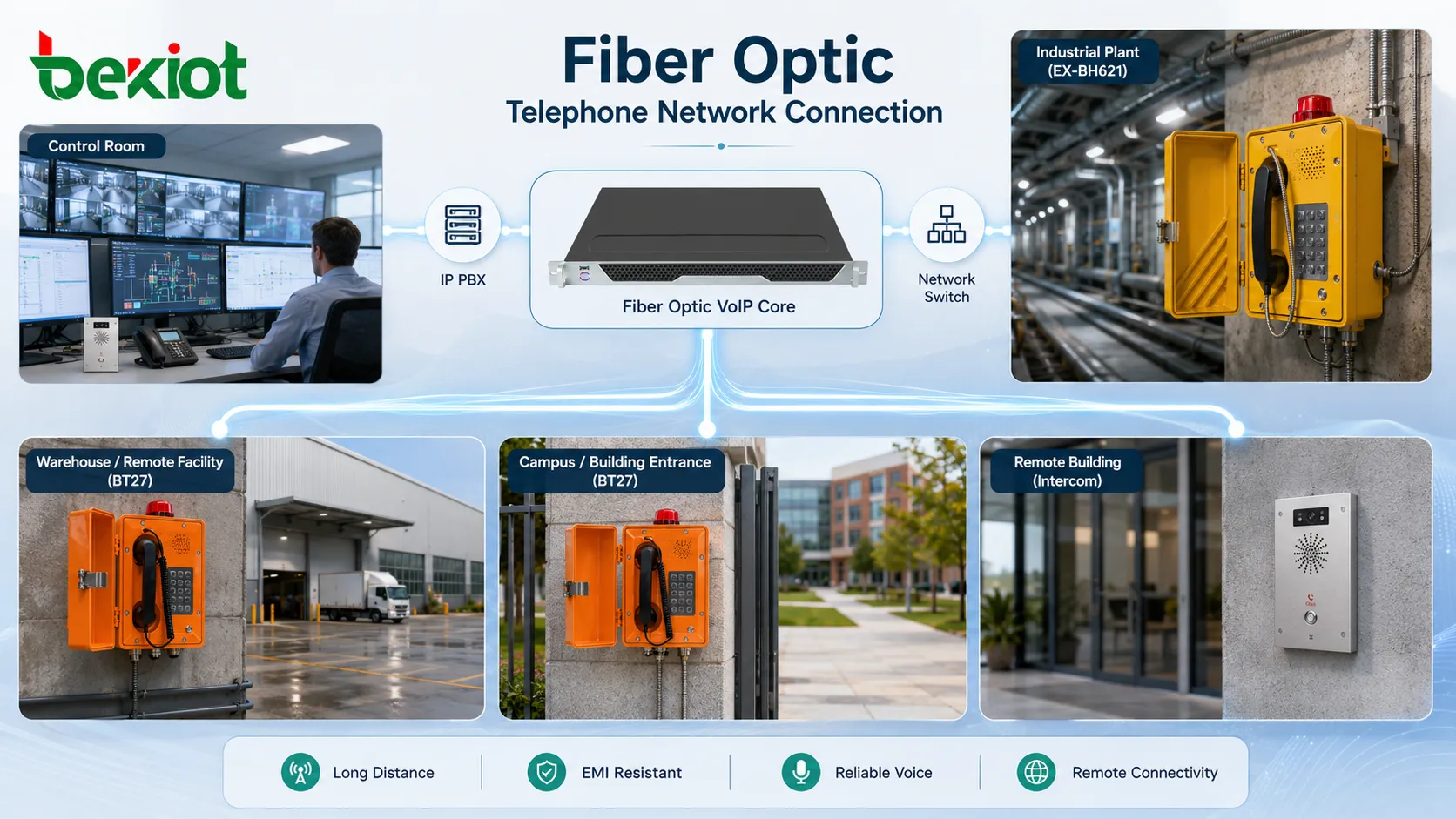

Comment le chemin d’appel est construit

Couche des terminaux

La couche des terminaux comprend l’appareil par lequel les utilisateurs parlent réellement. Il peut s’agir d’un téléphone IP, d’un interphone SIP, d’un combiné analogique, d’une borne d’appel d’urgence, d’une console opérateur, d’un téléphone d’ascenseur ou d’un terminal industriel durci. Certains appareils se connectent directement à Ethernet, tandis que d’autres nécessitent un adaptateur analogique ou une passerelle.

Le terminal convertit la voix de l’utilisateur en un signal adapté à la méthode d’accès locale. Pour un appareil IP, la voix est encodée en paquets numériques. Pour un appareil analogique, le signal analogique doit être converti avant d’entrer dans le réseau IP ou fibre.

Couche de conversion d’accès

Lorsqu’un appareil ne possède pas d’interface fibre directe, une conversion d’accès est utilisée. Elle peut inclure un convertisseur de médias, un commutateur fibre, un adaptateur téléphonique analogique, une passerelle vocale ou une liaison montante Ethernet vers fibre. Le rôle de cette couche est de relier la connexion locale de l’appareil au réseau de transmission optique.

Dans les projets pratiques, le téléphone peut se connecter par Ethernet cuivre sur une courte distance, tandis que la liaison montante du commutateur utilise la fibre pour atteindre la salle principale des équipements. On obtient ainsi les avantages de la fibre sans imposer un module optique dans chaque téléphone.

Couche de contrôle vocal

La couche de contrôle vocal gère l’enregistrement, la numérotation, le routage, les droits d’appel, les extensions, la messagerie vocale, l’enregistrement, les appels de groupe, le routage d’urgence et l’accès aux lignes réseau. Il peut s’agir d’un IP PBX, d’une plateforme VoIP hébergée, d’un serveur SIP, d’un système de dispatching ou d’une plateforme de communications unifiées.

La fibre ne remplace pas le contrôle des appels. Elle fournit le chemin de transport. Le PBX ou la plateforme vocale décide toujours de la manière dont les appels sont routés et dont les terminaux communiquent.

Couche de transmission

La couche de transmission comprend les câbles à fibre optique, panneaux de brassage, répartiteurs optiques, modules SFP, commutateurs fibre, convertisseurs de médias et éventuellement des équipements de backbone en anneau ou redondants. Cette couche détermine la distance, la bande passante, la redondance de lien et la fiabilité physique.

Pour des appels vocaux clairs, la couche de transmission doit fournir une livraison stable des paquets avec une latence, une gigue et une perte de paquets maîtrisées.

D’où vient la clarté des appels

La clarté des appels résulte de plusieurs facteurs qui agissent ensemble. La fibre réduit les interférences électriques et la dégradation du signal sur de longues distances, mais la qualité audio dépend aussi du choix des codecs, de la conception du microphone, de la qualité du haut-parleur, de l’annulation d’écho, de la QoS réseau, de la perte de paquets, de la gigue, du traitement du terminal et de la configuration du PBX.

Dans les systèmes VoIP, la voix est généralement transportée en paquets RTP après l’établissement de l’appel. Si le réseau fibre est stable, la perte de paquets reste faible et la latence prévisible. Cela contribue à maintenir une conversation naturelle et réduit les coupures audio.

Dans les lieux bruyants, le matériel téléphonique reste important. Un backbone optique propre ne corrige pas un mauvais placement du microphone, un volume de haut-parleur insuffisant, un écho acoustique, du bruit de vent ou un combiné endommagé. Un bon déploiement associe un chemin réseau propre à un choix de terminaux adapté.

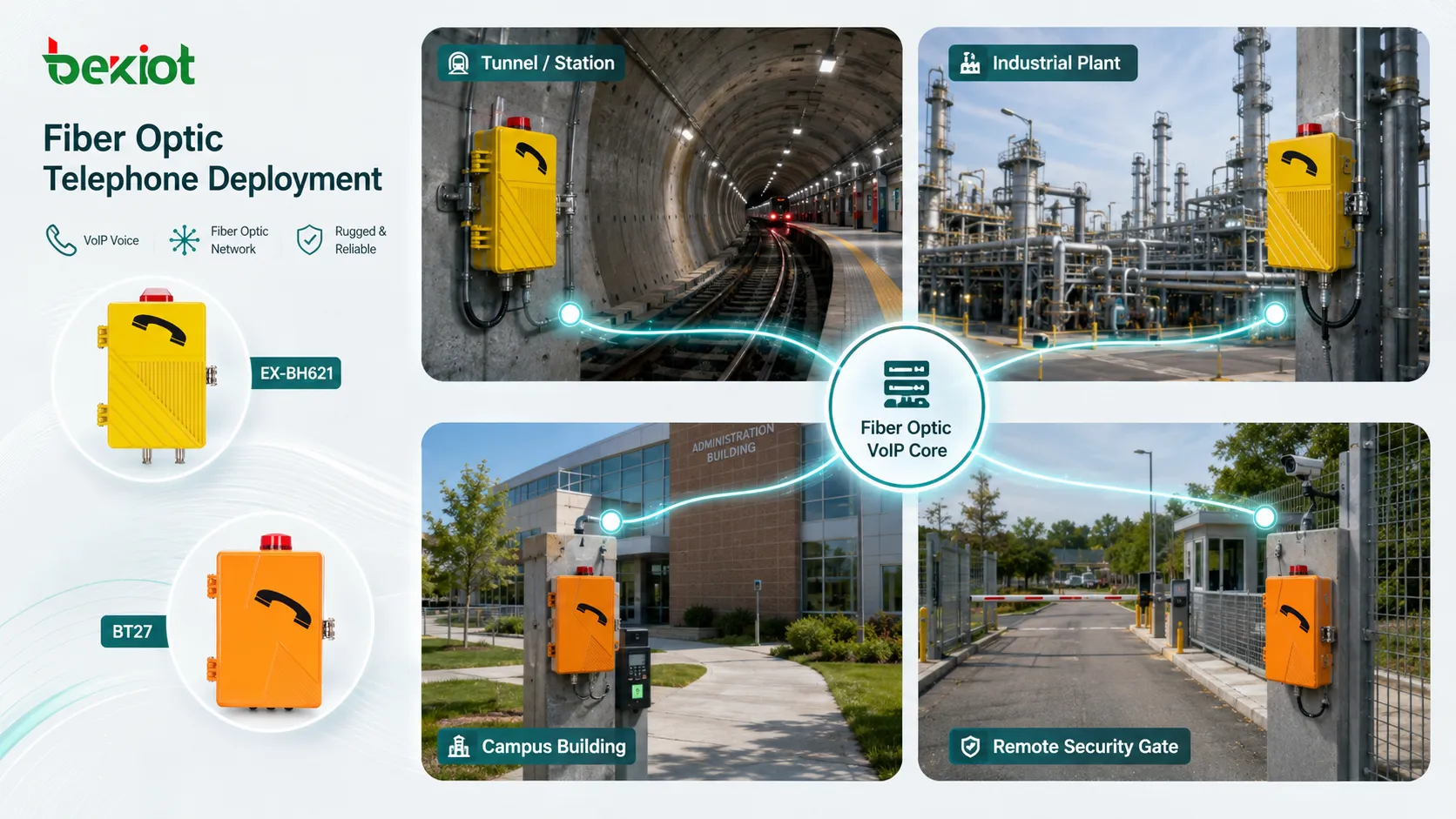

Environnements de projet adaptés

Grands bâtiments et campus

Les parcs de bureaux, universités, hôpitaux, bâtiments publics, hôtels et campus industriels ont souvent besoin d’une couverture vocale sur de nombreux bâtiments. Les liaisons fibre peuvent connecter des salles réseau distribuées tout en maintenant le contrôle d’appel centralisé.

Cela évite les longs parcours cuivre entre bâtiments et réduit les problèmes de mise à la terre causés par des systèmes électriques séparés.

Tunnels et infrastructures de transport

Les tunnels de métro, gares ferroviaires, tunnels routiers, aéroports, gares routières et ports peuvent avoir besoin de téléphones à des points éloignés. La fibre est utile car elle couvre de longues distances et résiste aux interférences provenant de l’alimentation de traction, des systèmes de signalisation, des machines et des équipements d’infrastructure publique.

Les téléphones peuvent être placés aux points d’urgence, quais, salles d’équipements, zones de billetterie, portails, couloirs de service et centres d’exploitation.

Sites industriels et énergétiques

Les usines, raffineries, centrales électriques, mines, postes électriques, installations de traitement de l’eau et entrepôts comportent souvent un fort bruit électrique et de longs chemins de câbles. La fibre aide à isoler les chemins de communication des interférences électriques et des différences de potentiel de terre.

Dans ces environnements, Becke Telcom peut être envisagé lors de la planification de solutions lorsque des terminaux vocaux industriels, des points de communication d’urgence et des architectures VoIP connectées par fibre doivent fonctionner ensemble sur des sites difficiles ou distribués.

Sécurité et communication d’urgence

Les postes de sécurité, points d’aide d’urgence, téléphones de portail, bornes d’assistance de parking et téléphones de salle de contrôle peuvent nécessiter une connectivité longue distance fiable. La fibre aide à connecter ces terminaux à un point de commandement central tout en réduisant le risque de perte de qualité du signal.

Lorsqu’elle est utilisée pour les communications d’urgence, la conception doit aussi inclure une alimentation de secours, un étiquetage clair des emplacements, des tests réguliers et un routage d’appel de secours.

Planification de l’installation avant le câblage

Avant l’installation, l’équipe projet doit cartographier tous les points de communication. Cela comprend les emplacements des téléphones, salles réseau, emplacement du PBX, routes fibre, positions des panneaux de brassage, sources d’alimentation, armoires d’équipement, chemins de câbles et éventuels franchissements extérieurs.

Ensuite, il faut définir le type de système. Certains projets utilisent des téléphones IP sur des réseaux Ethernet fibre. D’autres connectent des téléphones analogiques via des passerelles. Certains utilisent des terminaux d’urgence SIP, tandis que d’autres adoptent une structure hybride avec des appareils analogiques et IP. L’architecture doit être choisie avant l’achat du matériel.

La distance et l’environnement doivent aussi être vérifiés. La fibre de bureau intérieure, la fibre armée extérieure, les conduits souterrains, les chemins de câbles industriels et les installations en tunnel peuvent exiger des types de câble, méthodes de protection, connecteurs et pratiques d’installation différents.

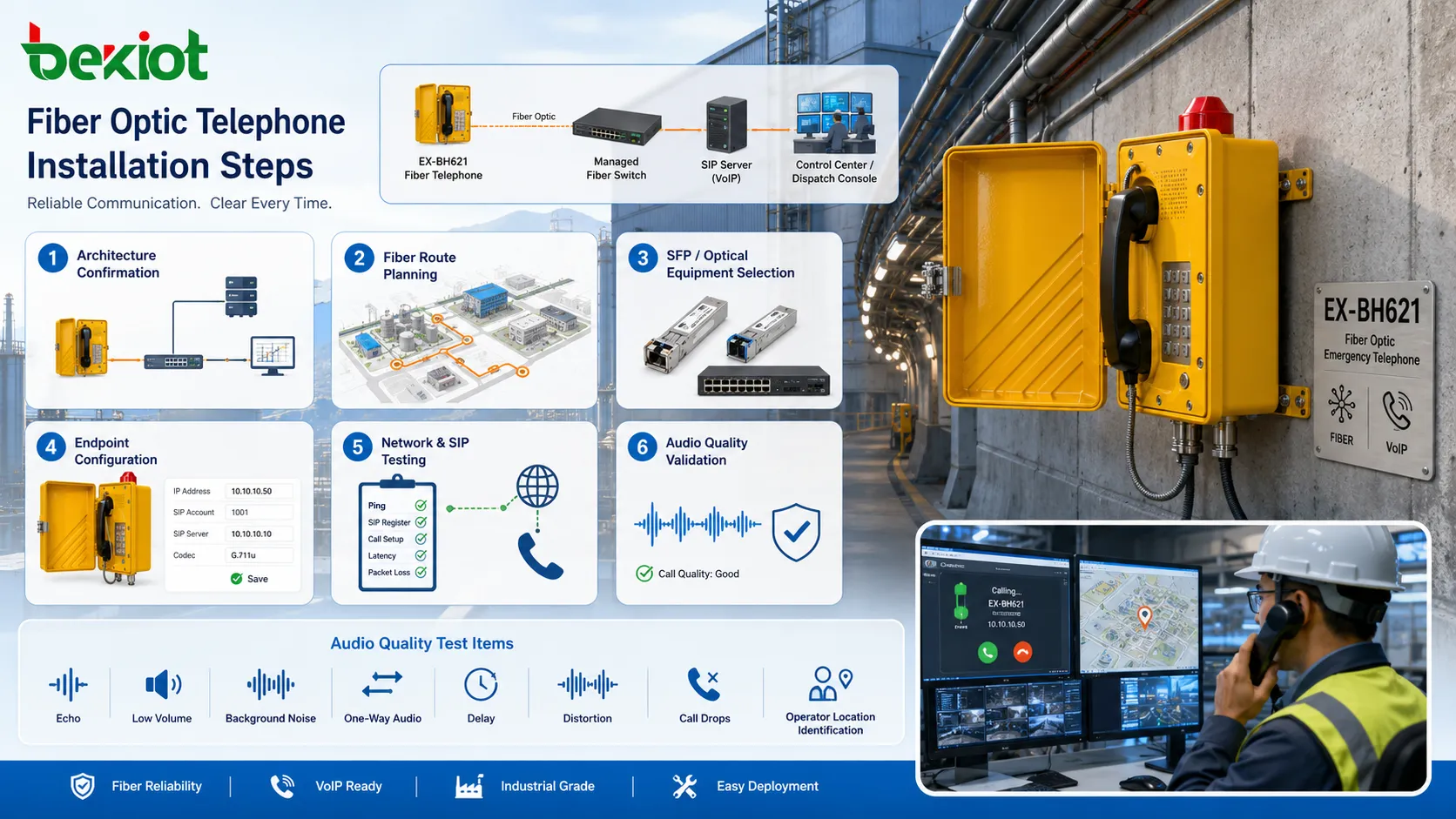

Processus d’installation étape par étape

Étape 1 : confirmer l’architecture vocale

Décidez si le système utilisera des téléphones IP, des téléphones analogiques avec adaptateurs, des interphones SIP, des terminaux à fibre intégrée ou une combinaison de ces éléments. Confirmez le PBX ou la plateforme VoIP, le plan d’extensions, les règles de routage et l’accès aux lignes réseau.

Cette étape évite les incompatibilités matérielles. Un câble fibre seul ne définit pas si le terminal doit être SIP, analogique ou basé sur une passerelle.

Étape 2 : concevoir le trajet fibre

Planifiez le chemin optique depuis la salle principale des équipements vers chaque armoire distante ou zone de terminaux. Tenez compte de la distance, du rayon de courbure, de la protection du câble, des fibres de réserve, des points de brassage, de l’entrée du bâtiment, de la séparation de terre et de la sécurité physique.

Pour les parcours extérieurs ou industriels, utilisez des types de câbles adaptés à l’humidité, l’écrasement, les rongeurs, l’exposition UV, les vibrations ou les contraintes mécaniques lorsque nécessaire.

Étape 3 : sélectionner les équipements optiques

Choisissez des commutateurs fibre, convertisseurs de médias, modules SFP, panneaux de brassage, répartiteurs optiques et alimentations compatibles avec le type de fibre et la distance requise. Les fibres monomodes et multimodes ne doivent pas être mélangées sans planification correcte des interfaces optiques.

Vérifiez le type de connecteur, la longueur d’onde, le débit, le budget optique, l’exigence duplex ou simplex et le besoin éventuel de redondance réseau.

Étape 4 : préparer les terminaux vocaux

Configurez chaque téléphone ou terminal avec son extension, compte SIP, nom d’affichage, paramètres de codec, destination d’appel, route d’urgence, réglage VLAN et accès de gestion. Pour les appareils analogiques, configurez le mappage de ports de l’adaptateur ou de la passerelle.

Les étiquettes des terminaux doivent correspondre aux emplacements physiques. Un téléphone à la « Sortie tunnel 2 » ne doit pas apparaître comme un numéro d’extension peu clair dans la salle de contrôle.

Étape 5 : connecter et tester le réseau

Après terminaison et brassage de la fibre, testez la puissance optique, l’état de lien, la connectivité VLAN, la configuration des ports de commutateur, l’adressage IP et l’accessibilité des routes. Un voyant de lien ne suffit pas ; la stabilité des paquets doit aussi être vérifiée.

Les tests vocaux doivent inclure les appels internes, appels externes, appels d’urgence, appels de groupe, transferts d’appel, messagerie vocale, enregistrement et routes de secours le cas échéant.

Étape 6 : valider la qualité audio

Testez la parole réelle depuis la position finale d’installation. Vérifiez l’écho, le faible volume, le bruit de fond, l’audio unidirectionnel, le retard, la distorsion et les coupures d’appel. Si l’environnement est bruyant, testez pendant les conditions normales d’exploitation plutôt que dans une phase de mise en service silencieuse.

Pour les téléphones d’urgence, vérifiez si l’opérateur entend clairement l’appelant et identifie rapidement l’emplacement.

Paramètres réseau qui influencent la qualité vocale

La QoS doit être configurée pour prioriser les paquets voix lorsque le réseau transporte à la fois voix et données. Les VLAN voix, le marquage DSCP, les files de priorité des commutateurs et la capacité de liaison montante contrôlée contribuent à protéger les appels lors de la congestion réseau.

La latence doit rester suffisamment faible pour une conversation naturelle. La fibre permet une transmission rapide, mais les chemins de routage, commutateurs surchargés, VPN, pare-feu ou liaisons WAN médiocres peuvent toujours créer du retard.

Le contrôle de la gigue est également important. Les terminaux VoIP utilisent des tampons de gigue, mais une variation excessive peut provoquer un son haché ou un retard accru. Un réseau commuté stable vaut mieux qu’un réseau congestionné ou mal segmenté.

La perte de paquets doit être minimisée. Même une petite perte peut affecter la clarté vocale, surtout avec des codecs compressés. La supervision réseau doit surveiller les erreurs de lien, marges de puissance optique, erreurs de ports et utilisation de bande passante.

Considérations d’alimentation et de secours

La fibre ne transporte pas l’alimentation vers les téléphones ordinaires comme peut le faire l’Ethernet cuivre PoE. Si les terminaux distants dépendent de commutateurs, convertisseurs ou passerelles locaux, ces appareils ont besoin d’une alimentation fiable dans l’armoire distante ou au point d’installation.

Pour les communications critiques, l’alimentation de secours est essentielle. Des onduleurs, alimentations DC, circuits secourus par générateur ou alimentations redondantes peuvent être nécessaires pour le PBX, les commutateurs, convertisseurs de médias, passerelles et terminaux.

La planification de l’alimentation doit couvrir tout le chemin d’appel. Un téléphone peut être correctement installé, mais la communication peut encore échouer si le convertisseur de médias distant perd son alimentation.

Pannes courantes et dépannage

Aucun lien sur l’équipement fibre

Si le lien optique ne s’établit pas, vérifiez le type de fibre, la compatibilité SFP, la polarité émission/réception, la propreté des connecteurs, le niveau de puissance optique, l’état du cordon de brassage et la bonne longueur d’onde.

Les incompatibilités monomode/multimode sont des erreurs d’installation courantes.

Le téléphone s’enregistre mais l’audio échoue

Cela indique souvent des problèmes de routage réseau, pare-feu, VLAN, ports RTP, NAT ou configuration de passerelle. L’enregistrement SIP peut fonctionner alors que le trafic média est bloqué ou mal routé.

La capture de paquets et les tests de flux RTP peuvent aider à identifier le problème.

Appels locaux clairs mais appels intersites médiocres

Si les appels locaux sont clairs mais que les appels distants sont mauvais, vérifiez la bande passante intersite, les liaisons montantes des commutateurs, la politique QoS, la latence WAN, la perte de paquets et la charge de traitement du pare-feu.

La fibre à l’intérieur d’un site ne peut pas compenser un chemin WAN faible entre sites.

Coupures intermittentes de lien

Les problèmes optiques intermittents peuvent venir de connecteurs sales, de courbures trop serrées, de cordons endommagés, de modules SFP instables, de vibrations, de températures élevées ou d’une puissance optique marginale.

Le nettoyage et les tests optiques doivent faire partie de la maintenance, surtout dans les environnements industriels et extérieurs.

Pratiques de maintenance

Gardez les connecteurs fibre propres. La poussière et la contamination peuvent provoquer des pertes ou des défauts intermittents. Utilisez des outils de nettoyage fibre adaptés et évitez de toucher les faces des connecteurs.

Documentez tous les liens. Chaque fibre, port de panneau de brassage, port de commutateur, emplacement de téléphone, extension de terminal et armoire doit être étiqueté et enregistré. Une bonne documentation réduit le temps de dépannage.

Surveillez la santé des liens. Les commutateurs managés peuvent afficher l’état des ports, erreurs, bande passante, température et diagnostics optiques si le module SFP le prend en charge. Ces données aident à détecter les problèmes avant que les utilisateurs ne signalent une panne d’appel.

Retestez après les changements. Déplacer des téléphones, remplacer des convertisseurs, modifier des VLAN, mettre à jour les paramètres PBX ou rebrasser la fibre peut influencer le comportement des appels. Un court test fonctionnel doit suivre chaque changement.

La clarté d’un système téléphonique pris en charge par la fibre dépend de toute la chaîne : qualité du lien optique, matériel terminal, configuration VoIP, stabilité de l’alimentation, QoS réseau et rigueur d’installation.

FAQ

Un téléphone à fibre optique a-t-il toujours besoin d’un port fibre direct ?

Non. De nombreux déploiements utilisent des téléphones IP ou analogiques connectés à des équipements locaux, tandis que le lien backbone entre armoires ou bâtiments utilise la fibre.

La fibre peut-elle améliorer la qualité vocale à elle seule ?

Elle peut réduire les interférences de transmission et les problèmes de signal longue distance, mais la qualité finale dépend aussi des codecs, terminaux, paramètres réseau, stabilité de l’alimentation et environnement audio.

La fibre monomode ou multimode est-elle préférable pour les systèmes vocaux ?

Le choix dépend de la distance, de l’infrastructure existante, des équipements optiques et du budget du projet. La monomode est souvent utilisée pour les liaisons longues, tandis que la multimode est courante pour les liaisons plus courtes en bâtiment ou salle de données.

Que faut-il tester après l’installation ?

Testez la qualité du lien optique, la connectivité IP, l’enregistrement SIP, les appels entrants, appels sortants, routes d’urgence, transferts, clarté audio, affichage de localisation, alimentation de secours et fonctions d’alarme ou de supervision.

Pourquoi le téléphone fonctionne-t-il sous alimentation normale mais échoue pendant les coupures ?

Le commutateur distant, convertisseur de médias, passerelle ou PBX peut ne pas être connecté à une alimentation de secours. Chaque appareil actif du chemin d’appel doit être protégé si le fonctionnement en coupure est requis.
