Dans de nombreux projets de villes intelligentes, de commandement d'urgence, de parcs industriels, de transport, de sécurité publique et de communication d'entreprise, les ressources vidéo ne sont plus limitées à une seule plateforme de surveillance. Les caméras, les drones, les unités de surveillance mobiles, les enregistreurs portés sur le corps, les systèmes de visioconférence, les caméras embarquées et les écrans des centres de commandement peuvent tous avoir besoin de fonctionner ensemble. Le défi ne consiste pas simplement à collecter davantage de sources vidéo, mais à les rendre interopérables, gérables et utilisables sur différents systèmes.

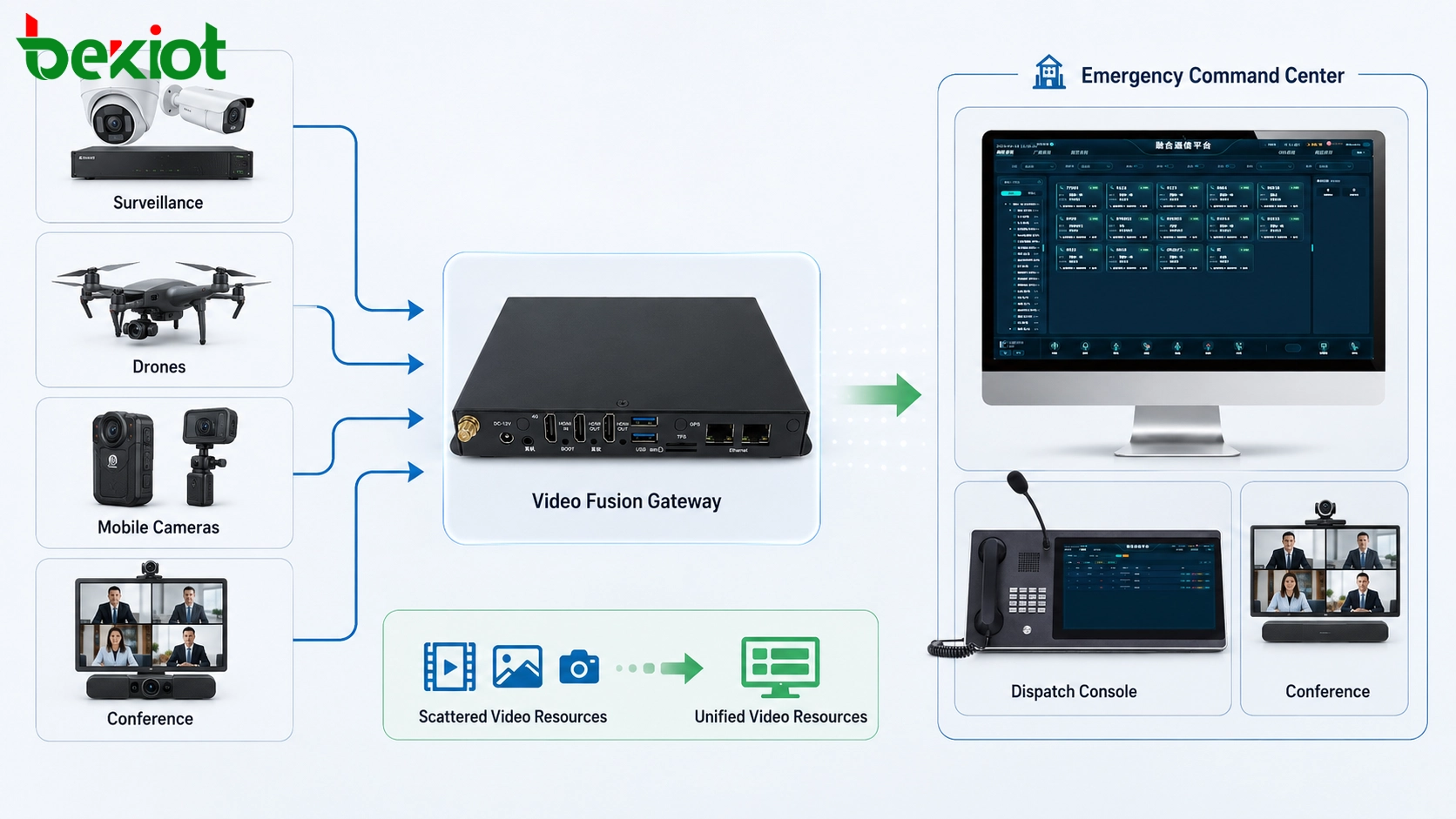

Une passerelle de fusion vidéo est conçue pour ce problème. Elle connecte des systèmes vidéo qui utilisent différents protocoles, formats, plateformes et méthodes de transmission, puis convertit, agrège, achemine et distribue les ressources vidéo vers les plateformes de niveau supérieur, les systèmes de communication convergents, les visioconférences et les centres de commandement d'urgence. Dans le déploiement pratique, elle devient le pont entre les ressources vidéo isolées et un flux de travail de commandement visuel unifié.

Pourquoi les systèmes vidéo fragmentés créent des obstacles opérationnels

De nombreuses organisations disposent déjà de ressources vidéo, mais ces ressources appartiennent souvent à des systèmes différents. Une ville peut avoir plusieurs plateformes de surveillance. Un parc peut avoir des caméras IP fixes, des caméras de patrouille mobiles et des flux de drones. Un véhicule de commandement d'urgence peut transporter son propre équipement vidéo. Une salle de réunion peut utiliser une plateforme de visioconférence distincte. Ces systèmes peuvent tous fonctionner indépendamment, mais ils ne fonctionnent pas automatiquement ensemble.

Lorsque les systèmes vidéo ne peuvent pas s'interconnecter, les opérateurs sont confrontés à plusieurs problèmes. Ils peuvent avoir besoin de basculer entre plusieurs plateformes, de demander l'accès à différents départements, de rechercher manuellement dans les répertoires de caméras ou d'utiliser le partage d'écran temporaire pour visualiser une vidéo externe. Cela ralentit les réponses et rend le commandement centralisé plus difficile.

Dans les projets de commandement d'urgence et d'exploitation intelligente, la vidéo devrait être une ressource partagée. Les centres de commandement devraient être capables d'afficher des images de surveillance, d'accéder à des vidéos de drones, de visualiser des caméras de terrain mobiles, de connecter des visioconférences et de partager des images critiques avec les terminaux de répartition. Sans couche de fusion, ces flux de travail deviennent souvent compliqués et instables.

Accès centralisé pour le réseau de surveillance

L'une des fonctions les plus importantes d'une passerelle de fusion vidéo est la mise en réseau des plateformes de surveillance. De nombreuses plateformes de vidéosurveillance prennent en charge le protocole GB/T28181, largement utilisé pour la mise en cascade des plateformes vidéo, l'enregistrement des dispositifs, la synchronisation des catalogues, l'aperçu en direct, l'accès à la lecture et l'interconnexion avec les plateformes de niveau supérieur.

Grâce à une passerelle de fusion vidéo, plusieurs plateformes de surveillance déployées dans différentes régions, départements, parcs ou centres de commandement peuvent être agrégées en une couche d'accès unifiée. Les opérateurs peuvent obtenir des répertoires de caméras, appeler la vidéo en direct, gérer les ressources vidéo et fournir un accès aux plateformes commerciales tierces via des interfaces standard.

Cette capacité est particulièrement utile lorsqu'un projet doit intégrer des caméras de différentes marques, différentes plateformes de gestion ou différents niveaux administratifs. Au lieu de reconstruire tout le système de surveillance, la passerelle peut agir comme un pont de protocoles et de ressources, aidant les systèmes existants à faire partie d'un réseau de commandement visuel plus vaste.

Intégration des drones et des caméras mobiles

Les drones et les dispositifs de surveillance mobiles sont désormais courants dans les interventions d'urgence, les inspections de patrouille, la sécurité publique, la surveillance des chantiers et la gestion des catastrophes. Ils fournissent une couverture visuelle flexible là où les caméras fixes ne peuvent pas atteindre. Cependant, les vidéos de drones et les vidéos de caméras mobiles utilisent souvent des méthodes de transmission différentes des plateformes de surveillance traditionnelles.

Une passerelle de fusion vidéo doit prendre en charge les méthodes de streaming et d'accès courantes telles que RTMP, RTSP et GB/T28181. Cela permet aux vidéos de drones, aux caméras de surveillance temporaires, aux unités de caméra portables et aux dispositifs de terrain mobiles d'envoyer des flux en direct vers la plateforme de la passerelle. Une fois reçus, ces flux peuvent être visualisés localement, transmis aux plateformes de commandement ou convertis dans les formats requis par d'autres systèmes vidéo.

La valeur pratique est claire. Un centre de commandement peut combiner des caméras de surveillance fixes avec des vues aériennes de drones et des caméras de terrain temporaires. Les équipes de terrain peuvent envoyer des images en direct dans le même flux de travail visuel sans attendre une reconstruction complexe de la plateforme. Pour le commandement d'urgence, cela améliore la connaissance de la situation et aide les décideurs à comprendre à la fois les conditions à grande échelle et les détails de proximité.

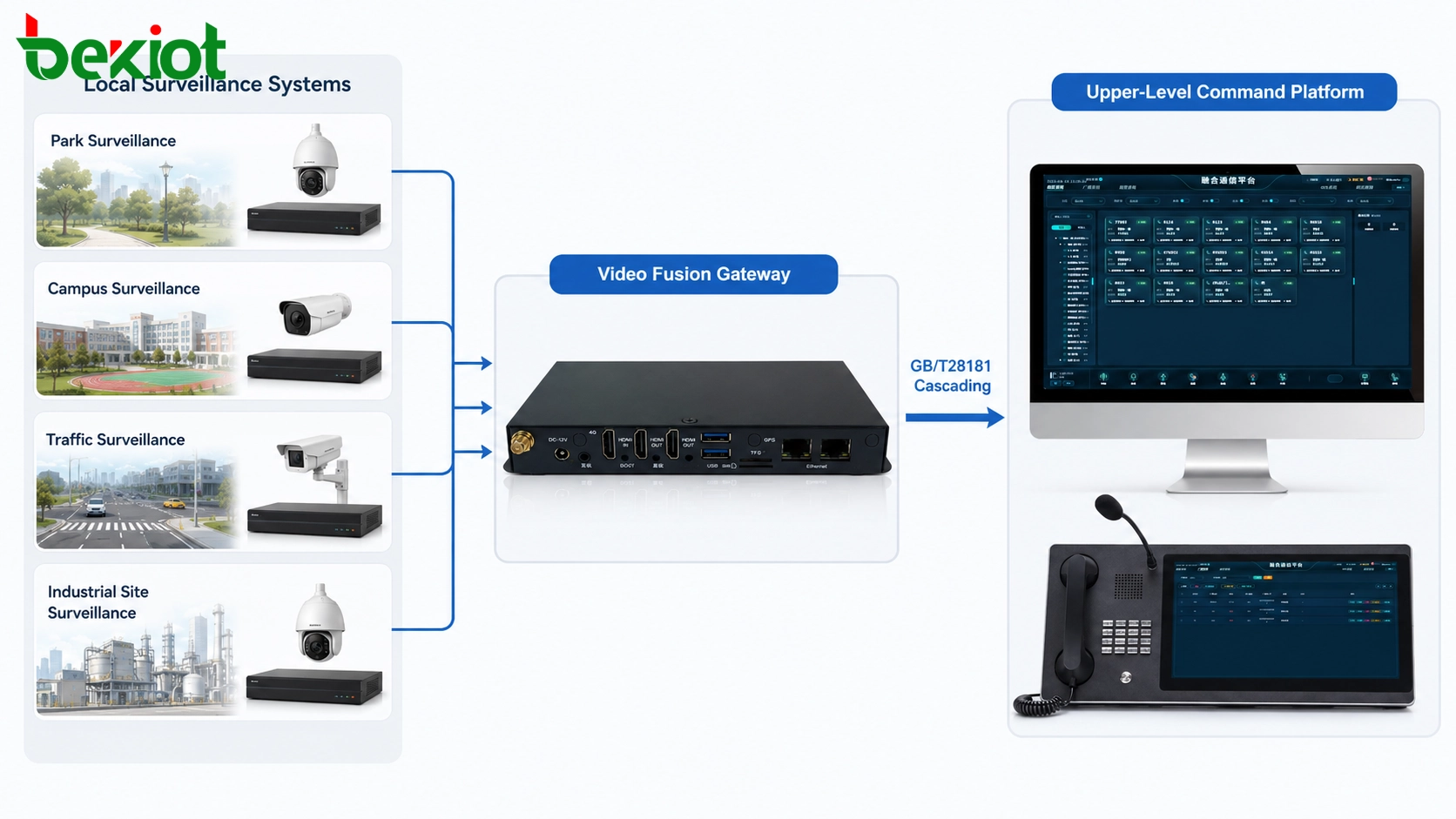

Mise en cascade ascendante vers des plateformes de niveau supérieur

Dans de nombreux projets gouvernementaux, de transport, de sécurité publique, d'énergie et d'entreprise, les ressources vidéo doivent être signalées ou partagées avec une plateforme de niveau supérieur. C'est là que la mise en cascade ascendante devient importante. Une passerelle de fusion vidéo peut envoyer des ressources vidéo vers une plateforme GB/T28181 de niveau supérieur après agrégation et conversion.

Si une source vidéo prend déjà en charge GB/T28181, la passerelle peut aider à l'enregistrer et à la transmettre à la plateforme supérieure. Si la source ne prend pas en charge GB/T28181, la passerelle peut convertir le flux vidéo en une forme standard avant la sortie. Cela permet d'inclure des caméras non standard, des flux de drones, des dispositifs mobiles et des sources vidéo tierces dans le système de supervision vidéo ou de commandement d'urgence de niveau supérieur.

Cette fonction est importante pour les architectures de commandement à plusieurs niveaux. Les sites locaux, les plateformes de district, les parcs d'entreprises, les postes de commandement mobiles et les centres de commandement centraux peuvent partager des ressources vidéo sélectionnées via une structure de mise en cascade standardisée. Cela réduit les constructions redondantes et améliore la visibilité entre les plateformes.

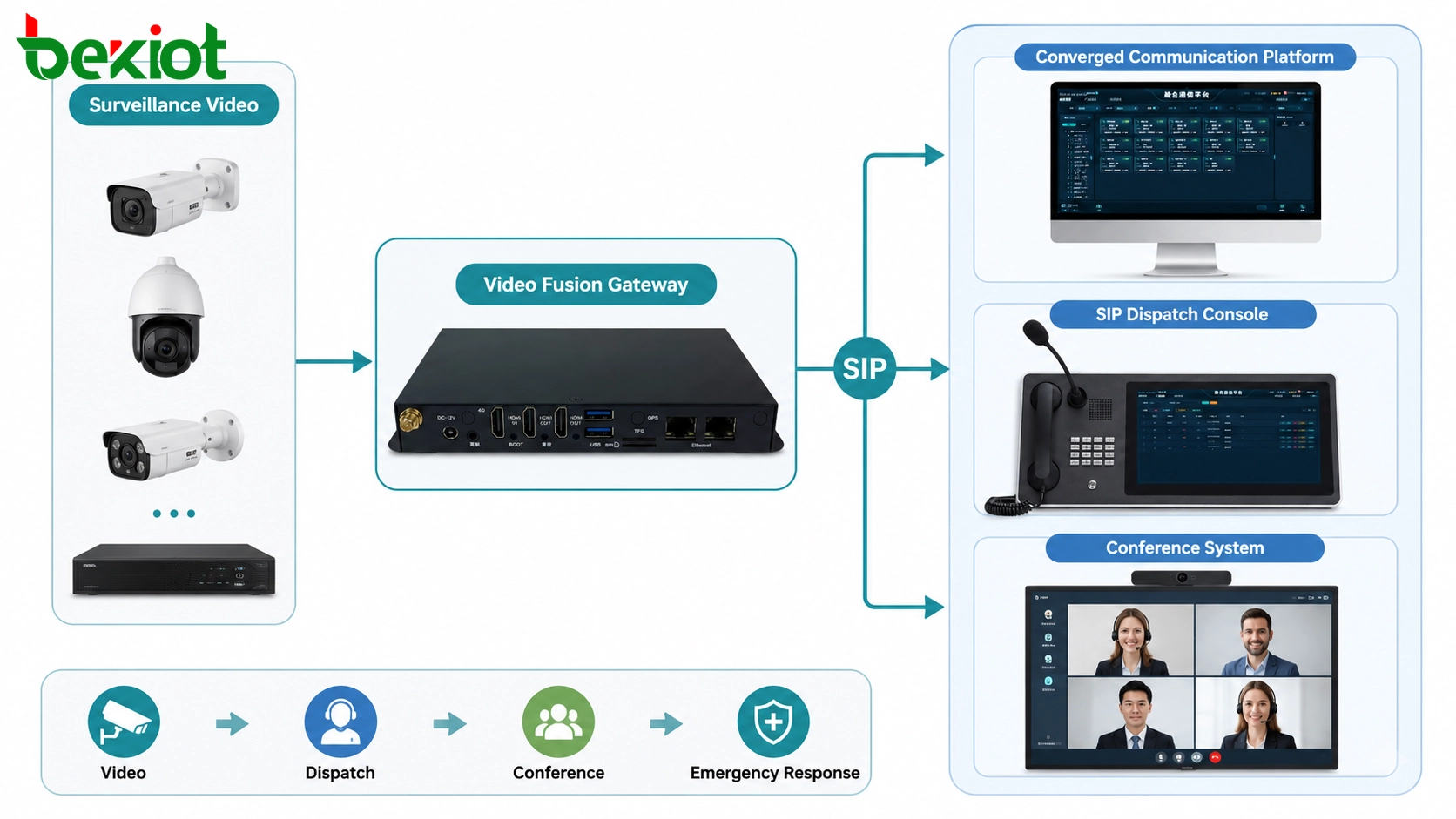

Connexion des ressources visuelles aux plateformes de communication

La fusion vidéo ne concerne pas seulement la surveillance. Dans les systèmes modernes de communication et de commandement d'urgence, la vidéo doit également interagir avec la répartition vocale, les terminaux SIP, les consoles de commandement, les systèmes de conférence et les plateformes de communication unifiée. C'est pourquoi l'intégration SIP est devenue une fonction importante de la passerelle.

Après que la passerelle a agrégé la vidéo de surveillance, la vidéo de drone, les flux de caméras mobiles et la vidéo d'enregistreur, elle peut connecter ces ressources à une plateforme de communication convergente via SIP et des mécanismes de conversion de médias associés. Les consoles de répartition, les terminaux vidéo et les utilisateurs de communication peuvent alors appeler ou accéder aux ressources vidéo de manière plus directe.

Par exemple, un répartiteur peut avoir besoin de visualiser une caméra de surveillance depuis la console de commandement. Un commandant de terrain peut avoir besoin d'accéder à une vidéo de drone via un terminal de communication. Une réunion d'urgence peut avoir besoin d'intégrer un flux de caméra mobile depuis le site. Ces flux de travail exigent que les ressources vidéo et les ressources de communication soient connectées plutôt qu'isolées.

Produit associé : Système de communication convergente Becke

Le système de communication convergente Becke peut être introduit comme couche de communication unifiée dans les scénarios de commandement d'urgence, de répartition industrielle, d'exploitation de parc et de collaboration multi-départements. Lorsqu'il est intégré à une passerelle de fusion vidéo, il peut aider à connecter les ressources vocales, vidéo, de répartition, d'interphone, de conférence et de communication de terrain dans un flux de travail de commandement plus complet.

Conversion de protocoles et adaptation des médias

Différents systèmes vidéo utilisent souvent des protocoles, des codecs, des formats de flux, des résolutions et des méthodes d'encapsulation différents. Une passerelle doit donc faire plus qu'un simple réacheminement. Elle doit fournir une conversion de protocoles, un encapsulage de flux, une adaptation des médias et un transcodage vidéo pour rendre possible la communication entre systèmes.

Les méthodes d'accès et de sortie courantes peuvent inclure GB/T28181, SIP, RTSP, RTMP, l'entrée HDMI, l'entrée de flux IP et d'autres interfaces orientées plateforme selon la conception du projet. Grâce à ces capacités, la passerelle peut convertir les flux vidéo d'un système en une forme qu'un autre système peut reconnaître et utiliser.

Le transcodage vidéo est particulièrement important lorsque les systèmes source et cible ne prennent pas en charge le même format de codage ou la même exigence de débit binaire. Par exemple, une plateforme peut produire un flux à haut débit, tandis qu'une autre plateforme peut exiger un débit plus faible ou un codec différent. Sans transcodage, la vidéo peut ne pas s'afficher, se charger lentement ou consommer une bande passante excessive.

Accès aux visioconférences et réunions multiplateformes

La visioconférence est une autre application importante dans de nombreux projets de commandement et de collaboration. Les interventions d'urgence, la répartition d'entreprise, la coordination gouvernementale, la consultation d'experts à distance et le support de maintenance sur le terrain nécessitent souvent des réunions vidéo. Cependant, les systèmes de conférence peuvent utiliser des architectures différentes, telles que les conférences basées sur SIP, les plateformes MCU ou les systèmes H.323.

Une passerelle de fusion vidéo peut aider à connecter les ressources vidéo de terrain aux systèmes de visioconférence. Après avoir reçu les sources vidéo, la passerelle peut les convertir et les connecter aux plateformes de conférence via SIP ou d'autres méthodes prises en charge. Cela permet aux images de surveillance, aux flux de drones, aux vidéos de caméras mobiles et aux vidéos de véhicules de commandement d'entrer dans une session de conférence en tant que ressources visuelles utilisables.

Pour les systèmes de visioconférence hérités ou spécialisés, l'accès HDMI et la conversion de protocoles peuvent également être nécessaires. Dans ces cas, la passerelle peut servir de couche d'adaptation entre les systèmes H.323, les systèmes de conférence SIP et d'autres environnements de fusion vidéo.

API pour le développement de plateformes tierces

De nombreux projets de fusion vidéo ne sont pas des systèmes autonomes. Ils font partie de plateformes d'exploitation intelligentes plus vastes, de plateformes de commandement d'urgence, de plateformes de gestion industrielle ou de systèmes de parcs numériques. Ces plateformes ont souvent besoin d'appeler des ressources vidéo via des API plutôt que d'utiliser manuellement une interface de passerelle distincte.

Une passerelle de fusion vidéo complète doit fournir des interfaces de développement afin que les plateformes tierces puissent demander des répertoires de caméras, appeler la vidéo en direct, contrôler l'accès aux ressources, obtenir des adresses de flux et intégrer des fonctions vidéo dans leurs propres pages métier. Cela améliore la convivialité et permet aux ressources vidéo de faire partie des flux de travail opérationnels quotidiens.

Par exemple, une plateforme de parc intelligent peut afficher des informations sur les bâtiments, des événements d'alarme, des données de contrôle d'accès et des vidéos de caméras sur le même tableau de bord. Une plateforme de commandement d'urgence peut relier l'emplacement d'un incident aux caméras proches, aux vidéos de drones et aux terminaux de communication de terrain. La capacité d'API rend ces flux de travail intégrés possibles.

Architecture de déploiement typique

Une solution pratique de passerelle de fusion vidéo comprend généralement la couche source vidéo, la couche d'accès de la passerelle, la couche d'intégration des communications et la couche d'application supérieure. Chaque couche a un rôle clair dans le système.

Couche source vidéo

Cette couche comprend les plateformes de surveillance fixes, les caméras IP, les drones, les unités de surveillance mobiles, les enregistreurs portés sur le corps, les caméras embarquées, les sources HDMI, les systèmes de conférence et les dispositifs vidéo de terrain temporaires. Ces sources fournissent les images originales et les flux en direct.

Le principal défi de cette couche est la diversité. Les dispositifs peuvent provenir de différents fabricants, prendre en charge différents protocoles et utiliser différents formats de transmission. La connexion directe de plateforme à plateforme est souvent difficile.

Couche d'accès de la passerelle

Cette couche assure l'agrégation des ressources, la conversion de protocoles, la mise en cascade GB/T28181, le réacheminement des flux, l'adaptation SIP, le transcodage vidéo et la sortie API. C'est la couche centrale qui transforme les ressources vidéo isolées en canaux vidéo standardisés et réutilisables.

Dans de nombreux projets, cette couche détermine également l'évolutivité du système. Si la passerelle prend en charge davantage de méthodes d'accès et une capacité de conversion plus forte, le projet peut plus facilement intégrer de futures sources vidéo.

Couche d'intégration des communications

Cette couche connecte les ressources vidéo à la communication SIP, aux consoles de répartition, aux terminaux vidéo, aux systèmes de conférence et aux plateformes de communication convergentes. Elle permet aux utilisateurs d'accéder à la vidéo via des flux de travail de communication plutôt que uniquement via un logiciel de surveillance.

Ceci est particulièrement important pour le commandement d'urgence. Les opérateurs peuvent avoir besoin de parler, de répartir, de visualiser, de transmettre et de conférencer en même temps. La vidéo doit soutenir le processus de commandement au lieu de devenir une île séparée.

Couche d'application supérieure

Cette couche comprend les plateformes de commandement d'urgence, les systèmes de villes intelligentes, les plateformes d'exploitation industrielle, les systèmes de gestion de parcs, les plateformes de sécurité publique et les systèmes de visualisation sur grand écran. Ces plateformes utilisent les ressources vidéo unifiées pour la surveillance, le soutien à la décision, la réponse aux événements et le commandement collaboratif.

Lorsque les couches inférieures fournissent un accès vidéo standardisé, les applications supérieures peuvent se concentrer davantage sur la logique métier, la gestion des événements et la prise de décision opérationnelle.

Où la solution est la plus utile

Les passerelles de fusion vidéo sont couramment utilisées dans les projets qui nécessitent un partage vidéo intersystèmes et un commandement visuel multi-sources. Les scénarios typiques incluent les centres de commandement d'urgence, les plateformes de villes intelligentes, les parcs industriels, les hubs de transport, les ports, les sites énergétiques, les grandes usines, les services de sécurité publique, les centres de sécurité de campus et les véhicules de commandement mobiles.

Dans les interventions d'urgence, la passerelle aide à combiner la surveillance fixe, la vidéo de drone, les caméras de terrain et les systèmes du centre de commandement. Dans les parcs industriels, elle aide à connecter les plateformes de caméras existantes aux systèmes de répartition et d'exploitation. Dans le transport et la sécurité publique, elle prend en charge le partage vidéo à plusieurs niveaux et la vérification visuelle plus rapide des incidents.

La solution est également précieuse lorsque les plateformes vidéo plus anciennes doivent être connectées à des plateformes de communication plus récentes. Au lieu de remplacer tous les systèmes existants, une architecture basée sur une passerelle peut réutiliser les ressources vidéo existantes tout en ajoutant une capacité d'adaptation de protocole et d'accès unifié.

Liste de contrôle de planification pour la conception du projet

Avant de déployer une passerelle de fusion vidéo, les équipes du projet doivent évaluer les véritables exigences d'intégration plutôt que de simplement compter les canaux de caméra. Les questions suivantes sont utiles lors de la planification :

• Quelles sources vidéo doivent être intégrées : plateformes de surveillance, drones, caméras mobiles, enregistreurs, systèmes de conférence ou sources HDMI ?

• Quels protocoles sont requis, tels que GB/T28181, SIP, RTSP, RTMP, H.323 ou les API de plateforme ?

• Le projet a-t-il besoin d'une mise en cascade ascendante vers une plateforme vidéo de niveau supérieur ?

• Le système doit-il convertir des sources vidéo non standard en ressources GB/T28181 ?

• Les consoles de répartition ou les terminaux de communication devront-ils appeler la vidéo via SIP ?

• Le projet nécessite-t-il une intégration de visioconférence ?

• Les plateformes tierces sont-elles censées appeler des ressources vidéo via des API ?

• Un transcodage vidéo est-il nécessaire pour l'adaptation du codec, du débit binaire ou de la résolution ?

• Comment les ressources vidéo doivent-elles être nommées, regroupées, autorisées, enregistrées et maintenues ?

Conclusion

Une passerelle de fusion vidéo n'est pas seulement un convertisseur vidéo. C'est un nœud d'intégration clé pour les projets où la surveillance, les drones, les dispositifs mobiles, les systèmes de conférence, les plateformes de commandement et les systèmes de communication doivent fonctionner ensemble. Sa valeur réside dans l'agrégation de ressources, la conversion de protocoles, la mise en cascade GB/T28181, l'intégration SIP, le transcodage vidéo, l'accès aux conférences, la sortie API et l'interopérabilité intersystèmes.

Pour les environnements d'exploitation intelligente et de commandement d'urgence, la passerelle aide à transformer des flux vidéo dispersés en ressources visuelles unifiées. Elle réduit l'isolement des plateformes, simplifie l'accès vidéo, améliore la visibilité du commandement et permet à la vidéo de participer aux flux de travail de communication et de répartition.

Combinée à un système de communication convergente, la passerelle de fusion vidéo peut en outre connecter les ressources visuelles à la répartition vocale, aux terminaux SIP, aux consoles de commandement, aux visioconférences et à la collaboration d'urgence. Cela crée une solution plus complète pour le commandement en temps réel, la coordination interservices et la réponse de terrain intelligente.

FAQ

Une passerelle de fusion vidéo peut-elle remplacer une plateforme de surveillance ?

Non. Une passerelle ne remplace généralement pas le rôle de gestion complet d'une plateforme de surveillance. Elle connecte, convertit, agrège et achemine principalement des ressources vidéo afin que différentes plateformes et systèmes de communication puissent interopérer.

Le support de GB/T28181 est-il suffisant pour chaque projet ?

Pas toujours. GB/T28181 est important pour la mise en cascade des plateformes de surveillance, mais les projets peuvent également avoir besoin de SIP, RTSP, RTMP, l'accès HDMI, l'intégration de visioconférence, la sortie API et le transcodage selon l'architecture du système.

Pourquoi SIP est-il important dans la fusion vidéo ?

SIP permet aux ressources vidéo d'interagir avec les systèmes de communication, les consoles de répartition, les terminaux et les plateformes de conférence. Cela fait de la vidéo une partie du flux de travail de communication de commandement au lieu d'être seulement une ressource de surveillance.

Quand faut-il envisager le transcodage vidéo ?

Le transcodage doit être envisagé lorsque les sources vidéo et les plateformes cibles utilisent des codecs, des résolutions, des débits binaires ou des formats de flux différents. Il contribue à améliorer la compatibilité et réduit les problèmes d'affichage ou de transmission.
