Les systèmes voix d’entreprise doivent souvent conserver des téléphones analogiques, des télécopieurs, des lignes PSTN et d’anciens équipements PBX tout en évoluant vers IP PBX, trunks SIP, communication cloud ou plateformes vocales unifiées. Dans ce déploiement hybride, les ports FXS et FXO sont de petites interfaces, mais ils déterminent si le système peut appeler, recevoir des appels, sonner correctement et garder des routes de secours.

Même si les ports FXS et FXO peuvent utiliser le même connecteur physique de type RJ11, ils ne sont pas identiques. Leurs rôles électriques sont opposés. Un côté fournit l’alimentation de ligne, la tonalité et la tension de sonnerie ; l’autre côté reçoit ces signaux et se comporte comme un terminal téléphonique. Une connexion incorrecte peut provoquer l’absence de tonalité, l’échec des appels entrants, l’indisponibilité du secours PSTN, une transmission fax instable ou même des dommages d’interface.

Pourquoi le rôle du port doit être défini en premier

Beaucoup de défauts de voix analogique ne viennent pas de l’enregistrement SIP, des codecs, des règles de pare-feu ou du routage PBX. Ils commencent par une erreur de câblage simple : la mauvaise interface analogique est raccordée au mauvais côté du circuit. Comme FXS et FXO peuvent se ressembler, l’installateur doit d’abord identifier si le câble vient d’un terminal ou d’une source de ligne.

La règle de base est claire. FXS est le côté service qui fournit l’alimentation et la signalisation. FXO est le côté terminal qui reçoit l’alimentation et la signalisation. Un déploiement correct connecte toujours un côté fournisseur d’énergie à un côté récepteur. FXS vers FXS et FXO vers FXO sont des connexions incorrectes, car les deux extrémités jouent le même rôle.

Pour la planification du projet, chaque câble analogique doit donc être classé avant l’installation. L’équipe doit savoir s’il mène à un téléphone, un fax, un panneau d’alarme, une extension d’ancien PBX, une ligne PSTN opérateur ou une autre source vocale. Cette identification évite des dépannages répétés après la mise en service.

Comprendre FXS en déploiement réel

FXS signifie Foreign Exchange Station. Dans l’ingénierie pratique, un port FXS agit comme une prise téléphonique murale. Il fournit le courant de ligne, la tonalité et la tension de sonnerie à un terminal analogique. Lorsqu’un téléphone analogique est connecté à un port FXS, il entend la tonalité, sonne lors d’un appel entrant et fonctionne comme une extension via la passerelle analogique.

Les ports FXS servent à connecter téléphones analogiques, télécopieurs, modems, téléphones d’ascenseur, téléphones d’urgence, interphones de porte, panneaux d’alarme et autres terminaux analogiques. Le terminal ne fournit pas l’alimentation de ligne ; il attend que la passerelle fournisse les conditions électriques nécessaires.

Dans de nombreux environnements d’entreprise, les ports FXS protègent l’investissement existant. Une société peut déjà avoir des équipements analogiques fiables dans des bureaux, entrepôts, hôtels, campus ou bâtiments industriels. Les passerelles FXS permettent de les conserver pendant la modernisation du cœur voix vers IP.

Comprendre FXO en déploiement réel

FXO signifie Foreign Exchange Office. Dans les projets réels, un port FXO agit comme un téléphone analogique. Il reçoit l’alimentation, la tonalité et le signal de sonnerie d’une ligne PSTN, d’une paire cuivre opérateur ou d’un port d’extension d’ancien PBX. Il peut détecter la sonnerie, décrocher, raccrocher et envoyer les chiffres composés sur la ligne analogique.

On utilise les ports FXO lorsque la passerelle doit se connecter à une ligne analogique externe ou à une extension analogique fournie par un autre système. Par exemple, si une entreprise veut que son IP PBX utilise des lignes PSTN existantes pour les appels entrants et sortants, ces lignes doivent être raccordées aux ports FXO.

FXO est aussi utile pour une migration prudente. Certains sites ne peuvent pas retirer immédiatement toutes les lignes cuivre, car des numéros sont encore publiés, les règles d’appel d’urgence dépendent de lignes traditionnelles ou la disponibilité locale est limitée. Les passerelles FXO intègrent ces lignes au nouveau système sans interrompre la communication quotidienne.

Produit associé : Analog Gateway — Les passerelles analogiques Becke Telcom connectent téléphones analogiques, fax, trunks PSTN et ports PBX existants à un système voix IP avec des options flexibles FXS et FXO.

Une architecture pratique pour la migration vers la voix IP

Dans un projet moderne de migration voix, la passerelle analogique devient le pont entre les ressources analogiques anciennes et la nouvelle plateforme de communication IP. Les ports FXS connectent les terminaux analogiques et les transforment en extensions IP. Les ports FXO connectent les lignes PSTN ou anciens ports PBX et les transforment en routes d’appel accessibles par SIP.

Cette architecture permet une migration progressive. Téléphones, fax, lignes d’urgence, câblage de succursales et lignes analogiques opérateur peuvent continuer à fonctionner pendant que le contrôle d’appel principal passe à un IP PBX ou à une plateforme SIP. Cela réduit les coûts de remplacement et évite de changer tous les terminaux en même temps.

Une conception recommandée sépare l’accès des terminaux analogiques, l’accès aux lignes externes et la logique de routage PBX en couches claires. La passerelle assure la conversion électrique et la signalisation SIP. L’IP PBX gère numéros d’extension, permissions, plans de routage, messagerie vocale, enregistrement, files d’attente et politiques de trunks. Les commutateurs, VLAN, QoS et règles de sécurité assurent la base IP stable.

Scénarios d’application courants

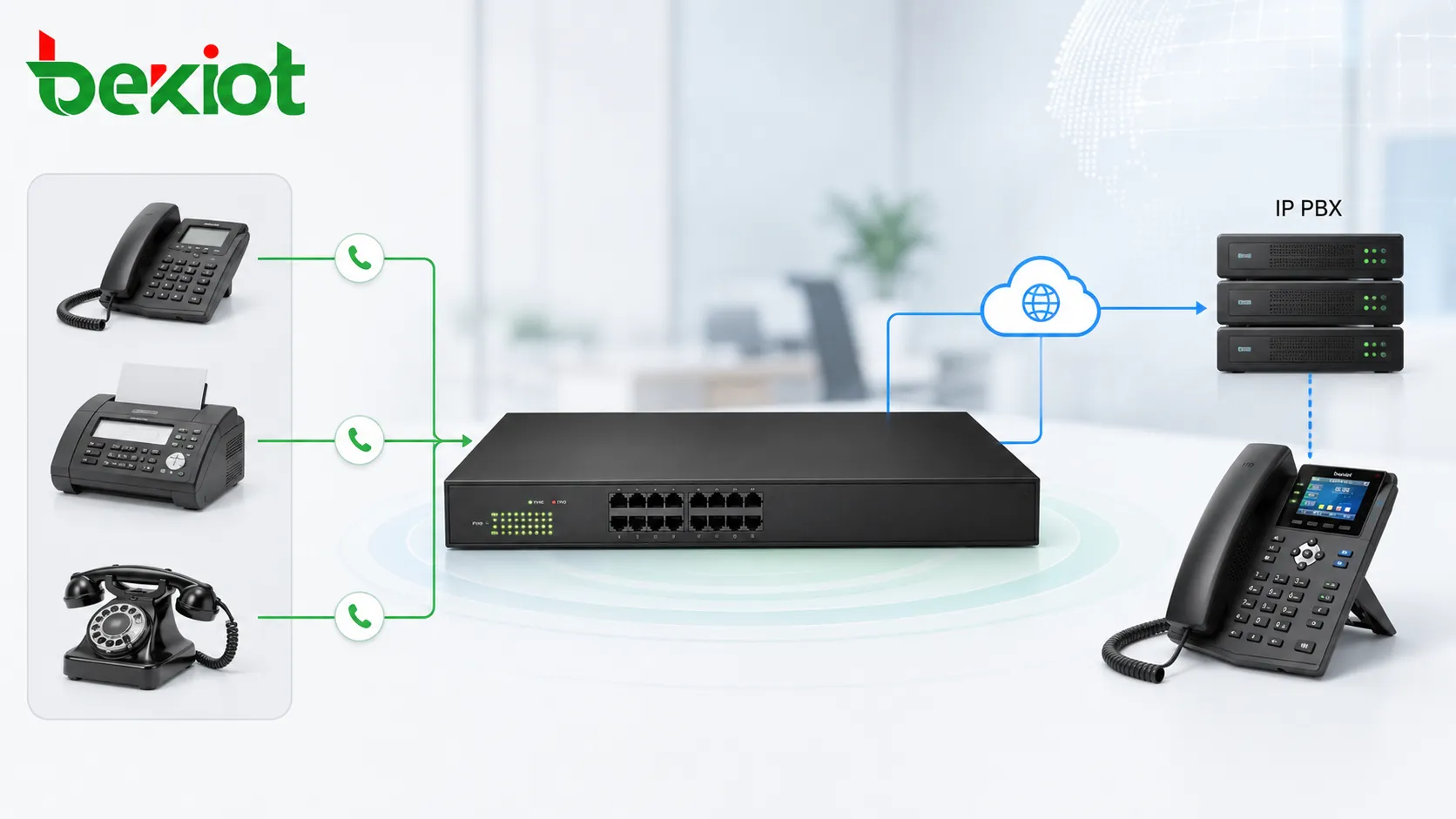

Conserver les téléphones analogiques pendant la mise à niveau PBX

Lorsqu’une organisation passe d’un PBX traditionnel à un IP PBX, elle peut encore avoir de nombreux téléphones analogiques dans les bureaux, entrepôts, chambres d’hôtel, postes de sécurité ou zones de production. Les remplacer tous immédiatement n’est pas toujours nécessaire. Une passerelle avec ports FXS les connecte à l’IP PBX et les laisse fonctionner comme extensions.

C’est particulièrement utile lorsque le câblage existant est difficile à remplacer ou lorsque les téléphones analogiques restent fiables pour l’usage quotidien. La passerelle fournit l’interface analogique, tandis que l’IP PBX gère les numéros, le routage, les permissions et les services vocaux centralisés.

Connecter des fax à un système voix IP

De nombreuses entreprises utilisent encore le fax pour contrats, factures, documents médicaux, formulaires logistiques ou communications administratives. Ces appareils demandent souvent une interface analogique. Les ports FXS fournissent cette connexion et intègrent le fax dans l’environnement voix IP.

Pour les applications fax, l’équipe doit vérifier la qualité de ligne, les codecs, le support T.38 et les tests réels de transmission. Le fax est plus sensible qu’un appel vocal ordinaire ; il doit donc être testé avec de vrais documents avant l’acceptation finale.

Utiliser les lignes PSTN comme routes d’appel

Si un site conserve des lignes PSTN analogiques d’un opérateur, ces lignes doivent être raccordées aux ports FXO. La passerelle les convertit alors en routes utilisables par l’IP PBX, qui peut gérer appels entrants, numérotation sortante, permissions et secours depuis un seul système.

Ce modèle est courant dans les succursales, petites entreprises, bureaux temporaires, sites distants et lieux où la migration vers les trunks SIP n’est pas terminée. Il aide aussi à conserver des numéros publics pendant une migration par étapes.

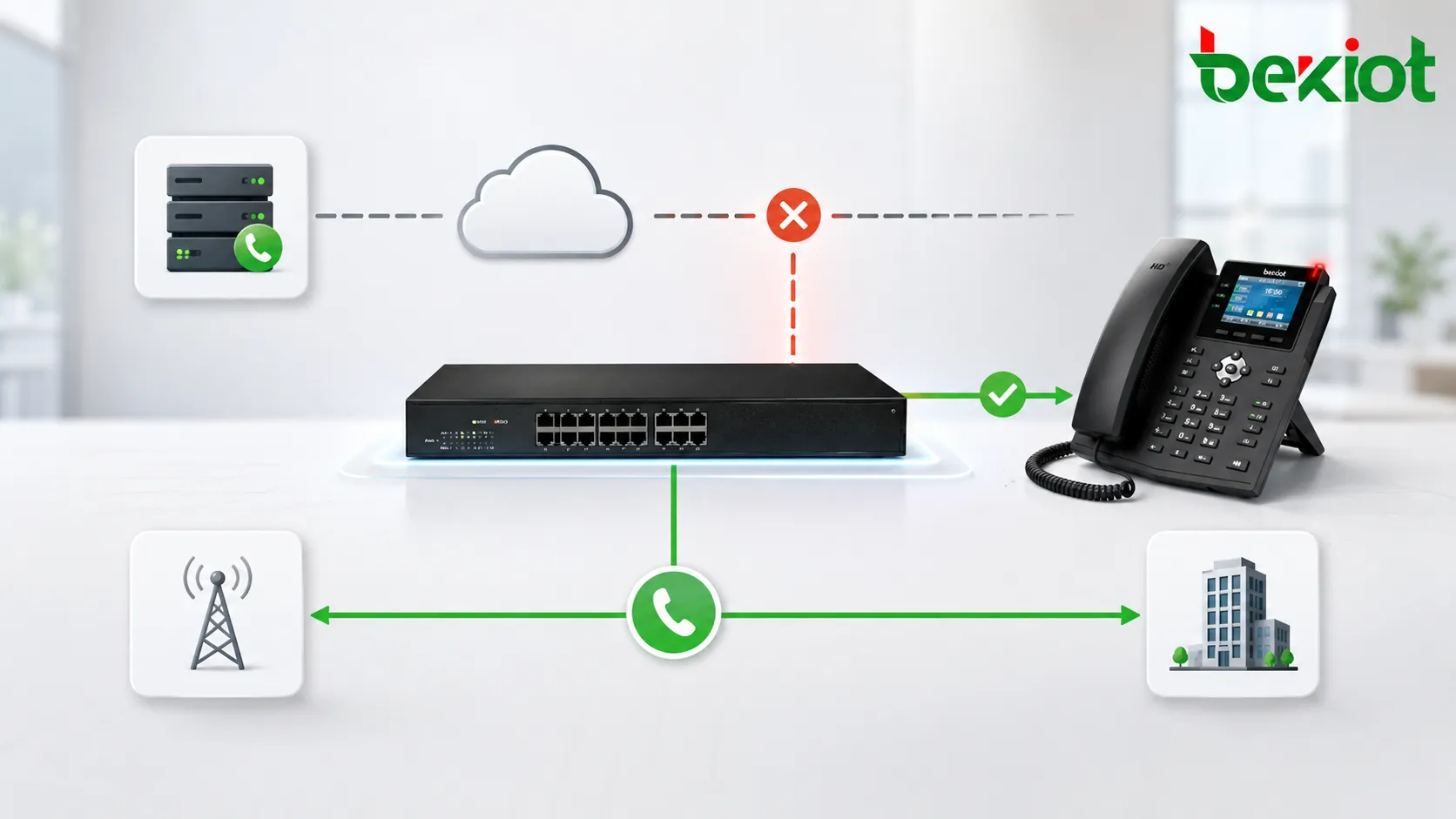

Créer une voie de secours pour les appels critiques

Les ports FXO peuvent aussi servir de route de secours. En temps normal, les appels passent par les trunks SIP ou le réseau IP d’entreprise. Si Internet, le trunk SIP, le pare-feu ou le lien de données tombe en panne, certains appels peuvent être routés par une ligne PSTN connectée en FXO.

Ce secours est utile pour hôpitaux, usines, campus, sites de service public, centres de sécurité et autres environnements où la disponibilité voix est critique. Même une seule ligne analogique traditionnelle peut fournir une voie d’urgence précieuse lorsque la connectivité IP est interrompue.

Interconnexion avec un ancien PBX

Pendant une migration progressive, un ancien PBX peut devoir coexister avec un nouvel IP PBX. Dans beaucoup de cas, le port d’extension de l’ancien PBX se comporte comme une source FXS, car il fournit alimentation et tonalité au téléphone. Pour raccorder cette extension à un nouveau système IP, la passerelle doit utiliser un port FXO.

Les appels peuvent ainsi circuler entre l’ancien et le nouveau système pendant la transition. L’organisation conserve extensions, câblage, habitudes utilisateurs et continuité de service tout en migrant certains départements ou sites vers la nouvelle plateforme.

Planification de la capacité des ports et du flux d’appels

La planification doit commencer par un inventaire réel : téléphones analogiques, fax, alarmes, téléphones d’ascenseur, interphones, lignes PSTN et anciens ports PBX à conserver. Chaque terminal analogique demande généralement un port FXS. Chaque ligne externe analogique ou source d’extension PBX demande généralement un port FXO.

La capacité doit aussi tenir compte des appels simultanés. Huit téléphones analogiques ne signifient pas toujours huit appels simultanés, mais chaque téléphone a besoin de son interface FXS. À l’inverse, quatre lignes PSTN en FXO permettent généralement jusqu’à quatre appels externes simultanés. Comprendre cette différence évite sous-dimensionnement et coût inutile.

Le flux d’appels est tout aussi important. Les appels PSTN entrants peuvent devoir sonner un standard automatique, une extension d’accueil, une file ou un groupe. Les appels sortants peuvent demander préfixes, priorité urgence, moindre coût ou secours. Ces règles doivent être définies avant l’installation pour que la passerelle fasse partie du système complet.

Erreurs de câblage typiques à éviter

Comme les interfaces FXS et FXO peuvent se ressembler, il faut les vérifier soigneusement avant de brancher les câbles. L’étiquette du port, le modèle de passerelle, le type de module et la destination du câble doivent être confirmés. Phone, TEL ou une icône de combiné indiquent souvent FXS. Line, CO ou PSTN indiquent souvent FXO.

Guide de sélection des ports

La bonne passerelle se choisit en comptant ce qui doit être connecté. Un site avec beaucoup de téléphones analogiques a besoin de ports FXS suffisants. Un site avec plusieurs lignes PSTN a besoin de ports FXO suffisants. Un projet de migration peut nécessiter une passerelle mixte.

Liste de contrôle de mise en service

Avant la mise en service, chaque port analogique doit être testé selon son usage réel : type de port, étiquette câble, terminal connecté, source de ligne, numéro d’extension, route trunk, identification de l’appelant, sonnerie, routage entrant, routage sortant, DTMF et libération d’appel.

Pour les sites utilisant des lignes FXO comme secours, le basculement doit être testé sous panne réseau simulée. Le test doit confirmer que les appels d’urgence ou prioritaires restent possibles lorsque les trunks SIP ou Internet sont indisponibles. Pour les terminaux FXS, il faut vérifier la sonnerie et le comportement des fax ou terminaux spéciaux.

Après la mise en service, la configuration finale doit être documentée : adresse IP de passerelle, serveur SIP, authentification, mappage de ports, plan de numérotation, table de routage, politique de basculement, version firmware et étiquettes de câbles. De bons enregistrements facilitent la maintenance et réduisent les erreurs lors des extensions futures.

Gestion opérationnelle après déploiement

Les passerelles analogiques doivent être surveillées comme les autres équipements voix réseau. Les administrateurs vérifient enregistrement, état de ligne, journaux d’appels, coupures anormales, utilisation des ports et alarmes. Même une ligne PSTN de secours rarement utilisée doit être testée régulièrement, sinon elle peut échouer au moment critique.

Mises à jour firmware, sauvegardes de configuration, politiques de mot de passe et contrôle d’accès réseau doivent faire partie de la maintenance. Les passerelles analogiques reliant des lignes physiques anciennes à des systèmes IP modernes, elles occupent une frontière importante entre infrastructure héritée et services numériques.

Valeur métier pour la communication d’entreprise

Une solution FXS et FXO bien planifiée protège l’investissement existant tout en modernisant le système voix. Au lieu de remplacer immédiatement tous les appareils analogiques, l’entreprise peut réutiliser téléphones, fax, lignes PSTN et connexions PBX au moyen d’une architecture contrôlée.

Cette approche est utile pour centres d’appels, succursales, hôtels, usines, écoles, hôpitaux, sites logistiques, bâtiments publics et installations industrielles. Elle réduit le risque de migration, maintient les services essentiels et crée un pont entre voix héritée et plateformes IP.

Pour les décideurs, la valeur n’est pas seulement la compatibilité technique. Une bonne solution réduit les coûts, raccourcit la migration, protège les numéros existants, prend en charge le secours d’urgence et simplifie les mises à niveau par étapes. Pour les équipes IT et télécom, elle fournit un chemin maîtrisable vers une communication IP centralisée.

FAQ

Une passerelle analogique peut-elle résoudre tous les problèmes des vieilles lignes cuivre ?

Non. Elle peut convertir et gérer la connexion, mais elle ne répare pas complètement une mauvaise qualité opérateur, des câbles endommagés par l’eau, des problèmes de terre ou un câblage ancien instable. Les tests physiques restent nécessaires.

Pourquoi un fax doit-il être testé spécialement après migration ?

La transmission fax est plus sensible que la voix. Même si la voix est claire, le fax peut échouer à cause des codecs, de pertes de paquets, de délai ou d’un support fax insuffisant. Des tests réels doivent être inclus avant l’acceptation.

Chaque succursale doit-elle utiliser le même nombre de ports FXS et FXO ?

Non. Le nombre de ports dépend des appareils et lignes réels. Une succursale avec beaucoup de téléphones analogiques peut nécessiter plus de FXS ; une autre qui garde surtout des lignes PSTN de secours peut nécessiter plus de FXO.

Comment éviter la confusion lors de la maintenance ?

Chaque port doit être documenté avec type d’interface, numéro de port, appareil ou ligne connecté, numéro d’extension ou trunk, chemin de câble et objectif de service. Un étiquetage clair réduit le temps de dépannage.

Quand une passerelle mixte FXS et FXO est-elle adaptée ?

Elle convient lorsqu’un site a besoin à la fois d’accès à des terminaux analogiques et d’accès aux lignes PSTN. Dans les grands systèmes, des passerelles séparées peuvent être plus simples à étendre, maintenir et isoler pendant le dépannage.
