Le hot swap désigne la capacité de remplacer, insérer ou retirer un composant pris en charge alors que le système reste sous tension et continue de fonctionner. Dans les bureaux, cette capacité est précieuse parce que de nombreux systèmes métier doivent rester disponibles pendant les heures de travail, notamment les serveurs, commutateurs réseau, équipements de stockage, systèmes de sécurité, plateformes de communication, dispositifs de contrôle d’accès et unités d’alimentation de secours.

Dans un environnement de bureau multidomaine, le hot swap ne se limite pas à une seule catégorie de produits. Il peut concerner l’infrastructure informatique, la téléphonie, la vidéosurveillance, l’alimentation électrique, les salles de réunion, l’informatique en périphérie, l’automatisation du bâtiment et les opérations de support. L’objectif reste le même dans tous ces domaines : réduire les arrêts, éviter les extinctions inutiles, simplifier la maintenance et maintenir les services essentiels pendant le remplacement du matériel.

Pourquoi les composants remplaçables comptent dans l’exploitation des bureaux

Les bureaux modernes dépendent de nombreux systèmes interconnectés. Une panne de disque peut affecter les fichiers partagés. Une panne d’alimentation peut affecter les serveurs. Une panne de module réseau peut toucher les téléphones, points d’accès Wi-Fi, caméras, imprimantes ou accès cloud. Une batterie UPS défaillante peut réduire la disponibilité de l’alimentation de secours. Si chaque réparation imposait un arrêt complet, un petit défaut matériel pourrait interrompre un grand nombre d’utilisateurs.

La conception hot-swappable modifie le modèle de maintenance. Au lieu de prévoir une longue coupure pour chaque remplacement, le personnel autorisé peut retirer un module défaillant et installer un remplacement pendant que le système continue de fonctionner. C’est particulièrement utile lorsque les fenêtres de maintenance sont limitées, lorsque les utilisateurs travaillent sur plusieurs fuseaux horaires ou lorsque les systèmes prennent en charge des activités orientées client.

Cette fonction doit toutefois être comprise correctement. Toute pièce amovible n’est pas automatiquement sûre à remplacer sous tension. Un composant ne doit être considéré comme hot-swappable que lorsque le fabricant, la conception du système, les connecteurs, le firmware et la procédure d’exploitation prennent en charge le remplacement à chaud.

Comment fonctionne le remplacement sous tension

Guidage mécanique

Les composants hot-swappable comportent généralement des guides physiques, tiroirs, rails, loquets, poignées ou connecteurs détrompés. Ces éléments mécaniques aident la pièce à entrer et sortir de son emplacement dans la bonne position.

La conception mécanique est importante, car un mauvais alignement lors d’une insertion sous tension peut endommager les connecteurs, court-circuiter des broches, plier des contacts ou perturber des modules voisins. Dans les bureaux, les tiroirs sans outil et les emplacements clairement étiquetés rendent la maintenance plus sûre et plus rapide.

Protection électrique

Un système sous tension doit se protéger lorsqu’un module est inséré ou retiré. Cela peut impliquer des broches de connecteur étagées, le contrôle du courant d’appel, la limitation de courant, des circuits d’isolation, la séquence d’alimentation, des fusibles et une protection contre les transitoires.

Sans protection électrique, l’insertion d’une pièce sous tension pourrait provoquer des chutes de tension, des étincelles, des arcs, une corruption de données ou des dommages de circuits. Une bonne conception hot swap contrôle la manière dont l’alimentation est appliquée au nouveau composant.

Détection par le système

Le système hôte doit détecter qu’un composant a été retiré ou inséré. Il peut identifier le nouveau module, lire son état, vérifier la compatibilité du firmware, attribuer des ressources, reconstruire la redondance et mettre à jour le logiciel de gestion.

Par exemple, un serveur peut détecter un nouveau disque et reconstruire une matrice RAID. Un commutateur peut détecter un nouveau module optique. Un UPS peut détecter un nouveau pack batterie. Ce processus de détection est essentiel pour une maintenance contrôlée.

Fonctionnement redondant

Le hot swap est souvent soutenu par la redondance. Un système à double alimentation peut continuer à fonctionner lorsqu’une alimentation est retirée. Un système RAID peut maintenir les données disponibles lorsqu’un disque tombe en panne. Un châssis réseau modulaire peut continuer à transférer le trafic par d’autres modules actifs.

L’action de remplacement à chaud n’est qu’une partie de l’ensemble. Le système doit disposer d’une capacité restante suffisante pour continuer à fonctionner pendant qu’un composant manque.

Où il apparaît dans les domaines de bureau

Serveurs et stockage

Les serveurs de bureau, systèmes NAS et baies de stockage prennent souvent en charge des disques hot-swappable. Lorsqu’un disque tombe en panne, les administrateurs peuvent retirer le disque défectueux et insérer un remplacement sans éteindre le système.

Cette capacité est la plus utile lorsqu’elle s’accompagne de RAID, de sauvegardes, de supervision et d’indicateurs d’état de disque clairs. Remplacer le mauvais disque peut créer un risque sérieux pour les données ; l’étiquetage des emplacements et les alertes de gestion sont donc importants.

Infrastructure réseau

Les commutateurs, routeurs, pare-feu et châssis réseau modulaires peuvent permettre le remplacement sous tension d’alimentations, ventilateurs, émetteurs-récepteurs, cartes d’interface ou modules de ligne. Cela aide à maintenir la connectivité du bureau pendant l’intervention matérielle.

Dans un bureau connecté, une coupure réseau peut affecter l’accès Internet, les téléphones VoIP, la visioconférence, les imprimantes, les applications cloud, les caméras, le Wi-Fi et les systèmes du bâtiment. Les modules réseau remplaçables réduisent le risque qu’une seule pièce défaillante arrête plusieurs services.

Systèmes d’alimentation de secours

De nombreux systèmes UPS prennent en charge des modules de batterie remplaçables. Certains UPS en rack ou d’entreprise autorisent le remplacement de batteries pendant que la charge reste protégée, selon le modèle et la configuration.

Le remplacement de batterie doit être soigneusement planifié. Le personnel doit vérifier le niveau de charge, l’état du bypass, la santé de la batterie, l’autonomie requise et les instructions du fabricant avant toute intervention sous tension.

Équipements de communication et de collaboration

Les systèmes de communication de bureau peuvent inclure des passerelles, serveurs multimédias, dispositifs de conférence, contrôleurs d’interphone, serveurs d’enregistrement d’appels et plateformes PBX. Certains de ces équipements prennent en charge le remplacement de stockage, alimentations, ventilateurs ou modules d’interface.

Pour les plateformes de communication, la priorité est la continuité de service. Le remplacement d’un composant ne doit pas interrompre les appels actifs, la messagerie vocale, l’enregistrement, les lignes d’urgence, les appels d’accueil ou les flux de service client, sauf si la conception du système l’autorise clairement.

Systèmes de sécurité et de bâtiment

Les panneaux de contrôle d’accès, le stockage de vidéosurveillance, les serveurs VMS, les contrôleurs d’alarme et les postes de supervision peuvent utiliser des disques, alimentations ou modules de communication remplaçables. Dans les opérations de sécurité, l’arrêt peut créer des angles morts ou retarder la réponse aux incidents.

La conception hot-swappable permet la maintenance sans désactiver complètement la supervision ou le contrôle d’entrée, mais le remplacement sous tension doit tout de même être coordonné avec l’équipe de sécurité.

Avantages pour le déploiement au bureau

Le premier avantage est la réduction des temps d’arrêt. Un disque, module d’alimentation, ventilateur ou carte d’interface défaillant peut souvent être remplacé sans arrêter tout le système. Cela protège les activités quotidiennes et réduit les perturbations pour les utilisateurs.

Le deuxième avantage est une maintenance plus simple. Les techniciens peuvent réagir plus rapidement aux pannes lorsque les équipements fournissent des LED d’état claires, des alertes de gestion, des journaux d’événements et une identification au niveau de l’emplacement.

Le troisième avantage est une meilleure continuité de service. Les bureaux s’appuient de plus en plus sur des services numériques pour la communication, l’accès aux fichiers, la collaboration, la sécurité et la gestion des bâtiments. Maintenir ces services en ligne pendant la réparation améliore la résilience opérationnelle.

Le quatrième avantage est la flexibilité du cycle de vie. Les composants modulaires et remplaçables simplifient les mises à niveau futures, l’extension de capacité et le renouvellement matériel. Un système peut permettre l’ajout de stockage, de ports réseau ou de modules d’alimentation sans remplacer toute la plateforme.

Le hot swap est le plus utile lorsqu’il est associé à la redondance, à la supervision, à un étiquetage clair, à une planification des pièces de rechange et à des procédures de maintenance réalisées par du personnel formé.

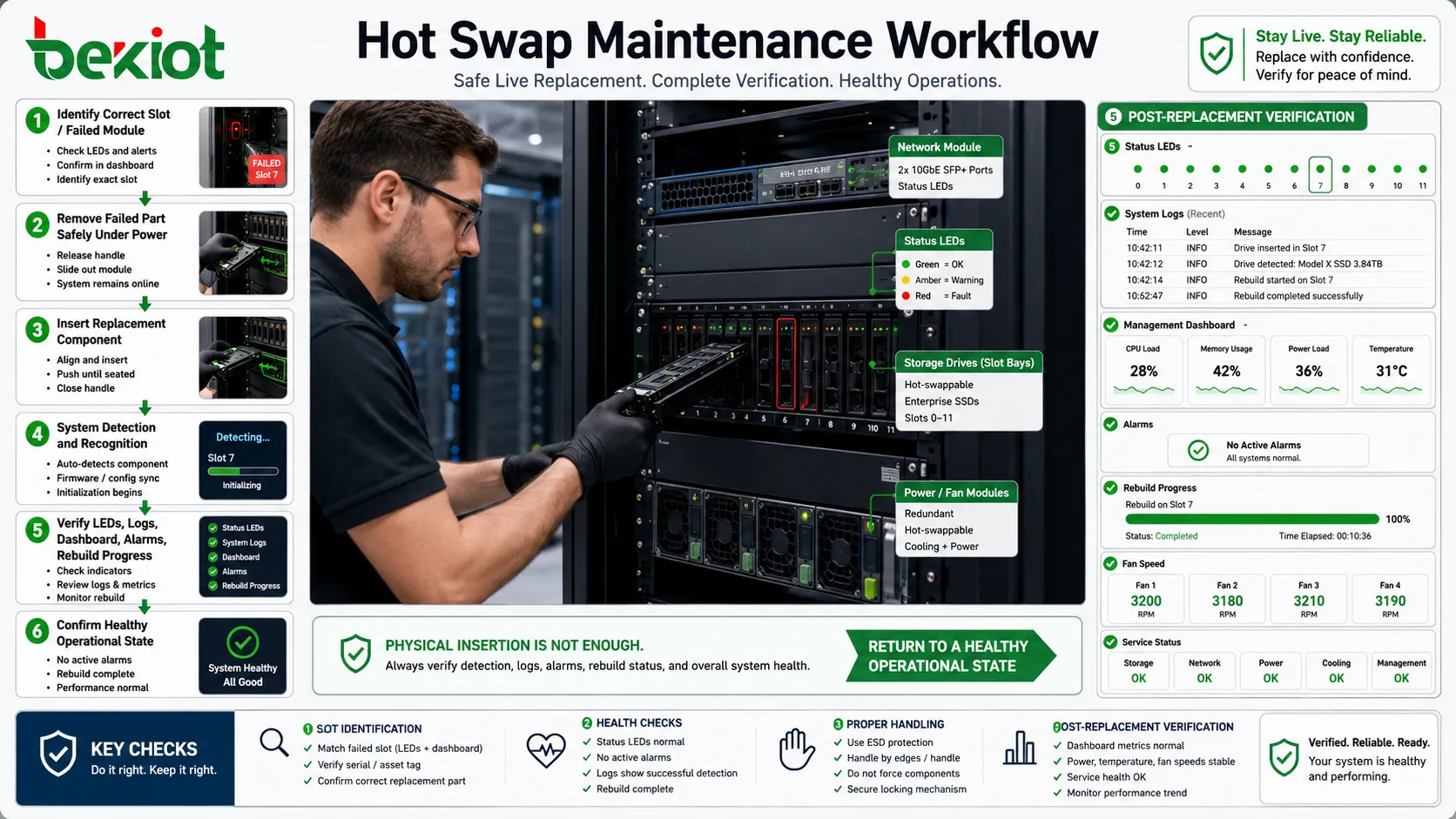

Planifier un processus de remplacement sûr

Confirmer la prise en charge avant toute action

Avant de retirer une pièce d’un système sous tension, confirmez que le composant est conçu pour le remplacement à chaud. Vérifiez la documentation produit, les étiquettes, les avertissements de l’interface de gestion et les recommandations du fournisseur.

Ne supposez jamais qu’un composant est hot-swappable simplement parce qu’il peut être retiré physiquement. Certaines cartes internes, câbles, mémoires, processeurs et connecteurs d’alimentation nécessitent un arrêt complet avant intervention.

Vérifier l’état du système

Le remplacement sous tension ne doit commencer qu’après examen de l’état du système. Si la redondance est déjà dégradée, retirer un autre composant peut provoquer une coupure ou une perte de données.

Pour les systèmes de stockage, vérifiez l’état RAID et les sauvegardes. Pour l’alimentation, vérifiez la capacité restante. Pour les équipements réseau, contrôlez la charge de trafic et les chemins alternatifs. Pour la sécurité, vérifiez la couverture de supervision.

Identifier le bon emplacement

L’identification de l’emplacement est critique. Retirer le mauvais disque, la mauvaise alimentation ou le mauvais module peut transformer une panne mineure en coupure majeure. Utilisez l’interface de gestion, les LED, les numéros de série, les étiquettes d’actif et les dossiers de maintenance pour confirmer la cible.

Dans les racks de bureau partagés, un étiquetage clair évite les erreurs lorsque de nombreux appareils se ressemblent.

Utiliser une manipulation appropriée

Les pièces hot-swappable peuvent encore être endommagées par l’électricité statique, une manipulation brutale, un angle d’insertion incorrect, la poussière, l’humidité ou une force excessive. Les techniciens doivent appliquer les précautions antistatiques et suivre la procédure d’insertion et de retrait.

Pour les modules de batterie, des précautions supplémentaires peuvent s’appliquer en raison de l’énergie stockée, du poids, du type de connecteur et des exigences de mise au rebut.

Vérifier le rétablissement

Après le remplacement, confirmez que le système reconnaît le nouveau composant. Vérifiez les LED d’état, journaux, tableaux de bord, alarmes, progression de reconstruction, vitesse des ventilateurs, charge électrique, température et état de service.

Le remplacement n’est pas terminé simplement parce que la pièce est insérée physiquement. Le système doit revenir à un état opérationnel sain.

Risques à maîtriser

Retrait accidentel

L’un des risques les plus courants est le retrait du mauvais composant. Cela peut arriver lorsque les équipements sont mal étiquetés, que l’espace en rack est encombré ou que les alarmes ne sont pas clairement associées aux emplacements physiques.

Les mécanismes de verrouillage, procédures de confirmation, étiquettes de couleur et indicateurs du logiciel de gestion peuvent réduire ce risque.

Dégradation temporaire des performances

Pendant le remplacement, le système peut fonctionner dans un état dégradé. Une baie de stockage peut reconstruire les données. Un équipement à double alimentation peut fonctionner sur une seule alimentation. Un châssis réseau peut rerouter le trafic. Cela peut réduire les performances ou la résilience jusqu’à la fin de la récupération.

Les équipes de maintenance doivent surveiller le système pendant cette période au lieu de partir immédiatement après avoir inséré la pièce de remplacement.

Problèmes de firmware ou de compatibilité

Un module de remplacement peut être physiquement compatible sans être entièrement pris en charge par le firmware du système. Cela peut entraîner des messages d’avertissement, des performances limitées ou un échec d’initialisation.

Les pièces de rechange approuvées et les dossiers de compatibilité firmware aident à prévenir ce problème.

Erreur humaine pendant les heures chargées

La maintenance sous tension est attirante parce qu’elle évite les arrêts, mais elle peut être plus risquée en période de pointe si le technicien est pressé ou si le système est fortement chargé.

Pour les systèmes importants, le remplacement sous tension doit toujours être planifié et communiqué, même si aucune coupure complète n’est attendue.

Défaillance d’une dépendance cachée

Un composant peut sembler redondant alors qu’une autre dépendance ne l’est pas. Par exemple, deux alimentations peuvent être branchées sur le même PDU, ou un chemin réseau redondant peut dépendre du même commutateur.

Une revue d’architecture est nécessaire pour vérifier que la capacité hot swap est soutenue par une redondance réelle du système, et pas seulement par du matériel amovible.

Applications de bureau multidomaines

Salles serveurs informatiques

Dans les salles serveurs, les disques, alimentations, ventilateurs et adaptateurs réseau hot-swappable aident à maintenir les applications métier en ligne. Serveurs de fichiers, systèmes d’identité, messagerie, bases de données, plateformes de sauvegarde et hôtes de virtualisation bénéficient tous de la réduction des arrêts de maintenance.

Pour de meilleurs résultats, le remplacement sous tension doit être soutenu par un logiciel de supervision, une politique de disques de rechange, une planification RAID, la vérification des sauvegardes et des procédures d’escalade documentées.

Armoires réseau de petites entreprises

Les petits bureaux n’ont pas toujours un centre de données complet, mais ils dépendent quand même de commutateurs, routeurs, pare-feu, NAS, contrôleurs Wi-Fi et UPS. Les modules et batteries remplaçables réduisent les perturbations lorsqu’un composant tombe en panne.

Même dans les petits environnements, les pièces de rechange doivent être choisies avec soin. Un mauvais adaptateur secteur, un transceiver non pris en charge ou un disque incompatible peut retarder la récupération.

Espaces de réunion et de collaboration

Les salles de conférence peuvent inclure des processeurs AV, systèmes de présentation sans fil, barres vidéo, panneaux de contrôle, microphones, PC de salle et écrans réseau. Même si tous ces appareils ne prennent pas en charge le hot swap, des câbles modulaires, unités de calcul remplaçables et contrôleurs de salle de rechange peuvent réduire l’indisponibilité de la salle.

Les équipes de bureau doivent considérer les salles de réunion comme des espaces opérationnels. Une panne de composant vidéo peut affecter les appels commerciaux, réunions de direction, formations à distance et présentations client.

Opérations de sécurité

Le stockage de vidéosurveillance, les serveurs de contrôle d’accès, les contrôleurs de porte et postes de supervision peuvent nécessiter une maintenance sous tension pour éviter les angles morts de sécurité. Les disques remplaçables et les alimentations redondantes sont particulièrement utiles dans les systèmes d’enregistrement vidéo.

Les équipes de sécurité doivent être informées avant le début de la maintenance afin de comprendre si l’enregistrement, les alarmes ou le contrôle des portes seront temporairement dégradés.

Services d’assistance partagés

Les services d’assistance peuvent prendre en charge les appareils utilisateurs, téléphones, badges, imprimantes, ports réseau et accès applicatifs. Les équipements hot-swappable réduisent le temps de réparation et aident les équipes à restaurer plus rapidement les fonctions du bureau.

Une armoire de pièces de rechange structurée, des dossiers d’actifs et des procédures de remplacement claires rendent la maintenance sous tension plus sûre et plus reproductible.

Documentation de maintenance

La documentation doit indiquer quels composants sont réellement hot-swappable, lesquels exigent un arrêt et lesquels nécessitent des conditions spéciales. Elle doit être rédigée en langage clair pour les techniciens et le personnel des installations.

Les informations utiles comprennent le modèle, le numéro de série, le numéro d’emplacement, la référence de pièce, la version du firmware, la date de remplacement, la cause de la panne, le nom du technicien et l’état après remplacement. Ces dossiers aident à suivre les pannes récurrentes et à planifier les futures mises à niveau.

Pour les sites de bureau multidomaines, la documentation doit aussi indiquer l’impact sur le service. Par exemple, le remplacement d’un disque peut affecter les services de fichiers, tandis qu’un problème de batterie UPS peut toucher tous les équipements connectés lors d’une coupure de courant.

Liste de contrôle opérationnelle

Avant le remplacement, confirmez que le composant prend en charge le retrait sous tension et que la bonne pièce de rechange est disponible. Vérifiez les alertes système, l’état de redondance, les sauvegardes, la charge actuelle et l’impact sur le service.

Pendant le remplacement, suivez la séquence de retrait, attendez les indicateurs d’état si nécessaire, manipulez la pièce en sécurité, insérez fermement le remplacement et évitez de déranger les câbles ou modules voisins.

Après le remplacement, vérifiez que les alarmes disparaissent, que la redondance est rétablie, que les journaux indiquent un état normal, que les performances reviennent au niveau attendu et que les utilisateurs ou opérateurs ne signalent pas de problème.

Pour les équipements critiques, conservez un dossier de remplacement et planifiez une vérification après la fin de la reconstruction, de la charge, de la synchronisation ou de la récupération automatique.

Le remplacement sous tension doit être traité comme une maintenance contrôlée, et non comme un simple échange de matériel. Plus la procédure est sûre, plus la fonction est utile.

FAQ

Les pièces hot-swappable peuvent-elles être remplacées par du personnel non technique ?

Seulement si l’organisation a approuvé la procédure et formé le personnel. Certaines pièces semblent simples à remplacer, mais exigent tout de même des précautions ESD, l’identification correcte de l’emplacement et des vérifications après remplacement.

Le hot swap signifie-t-il qu’il n’y aura aucun impact sur les performances ?

Pas toujours. Le système peut continuer à fonctionner, mais les performances ou la redondance peuvent être réduites pendant le remplacement, la reconstruction, la charge ou la synchronisation.

Quelles pièces de rechange un bureau doit-il conserver sur site ?

Les choix courants comprennent des disques approuvés, alimentations, modules de ventilation, batteries UPS, transceivers, câbles de brassage et tiroirs de remplacement étiquetés. La liste doit correspondre aux équipements installés et à la priorité de service.

Les licences logicielles peuvent-elles affecter le remplacement matériel ?

Oui. Certains systèmes lient des fonctionnalités à des identifiants matériels, numéros de série, modules ou licences. Le remplacement peut exiger une réactivation, un transfert de licence ou l’aide du fournisseur.

Que faut-il vérifier après des pannes répétées de composants ?

Vérifiez la température, la poussière, la qualité de l’alimentation, les vibrations, la version du firmware, les pièces incompatibles, les conditions de surcharge, la mise à la terre, le flux d’air du rack et le fait que le système ne fonctionne pas au-delà de sa capacité prévue.
