Les radios bidirectionnelles sont largement utilisées dans la sécurité, les interventions d’urgence, les opérations industrielles, le transport, la construction, les ports, les services publics et la coordination d’événements. Elles sont rapides, fiables et familières aux équipes terrain. Cependant, les radios fonctionnent généralement en mode semi-duplex : une personne appuie sur le bouton push-to-talk, parle, relâche le bouton, puis attend la réponse des autres.

Les salles de conférence, les systèmes de sonorisation et les consoles de mixage audio fonctionnent généralement différemment. Ils se rapprochent davantage d’environnements full-duplex ou d’audio ouvert, où microphones, haut-parleurs et processeurs audio peuvent envoyer et recevoir du son en continu. Lorsqu’un projet doit connecter des radios portatives ou mobiles à une console de conférence, le principal défi n’est pas seulement le câblage audio. Le vrai défi est de gérer correctement le contrôle PTT, la direction de l’audio, la conversion SIP et l’isolation du système.

Pourquoi un simple câble audio ne suffit pas

Le côté radio possède une entrée et une sortie audio

À première vue, l’intégration peut sembler simple. Une radio bidirectionnelle possède une entrée et une sortie audio. Une console de conférence possède également une entrée et une sortie audio. On pourrait penser qu’un câble personnalisé suffit à connecter directement les deux systèmes.

Cette idée n’est que partiellement correcte. Envoyer l’audio de la radio vers la console n’est généralement pas la partie la plus difficile. La console peut recevoir l’audio de la radio grâce à une interface adaptée, une bonne adaptation de niveau et une conception correcte du câblage. La vraie difficulté apparaît lorsque la salle de conférence doit renvoyer de l’audio vers le canal radio.

Le signal manquant est le contrôle PTT

Une radio ne transmet normalement pas simplement parce qu’un signal audio est présent. Avant de parler, le côté radio doit prendre le droit d’émission en activant le signal PTT. Sur une radio portative ou mobile, cela se fait généralement en appuyant sur un bouton ou en déclenchant une ligne de commande.

Une console de conférence standard ne fournit pas de contrôle PTT radio. Elle émet de l’audio, mais elle ne sait pas quand appuyer sur la touche d’émission de la radio. Sans gestion PTT appropriée, l’audio de la conférence peut ne pas être transmis au groupe radio, ou la transmission peut devenir instable et difficile à gérer.

Dans l’intégration radio-conférence, la connexion audio n’est qu’une partie de la conception. Le système doit aussi gérer le contrôle de parole, la conversion SIP, le délai, la mise à la terre et le déploiement physique.

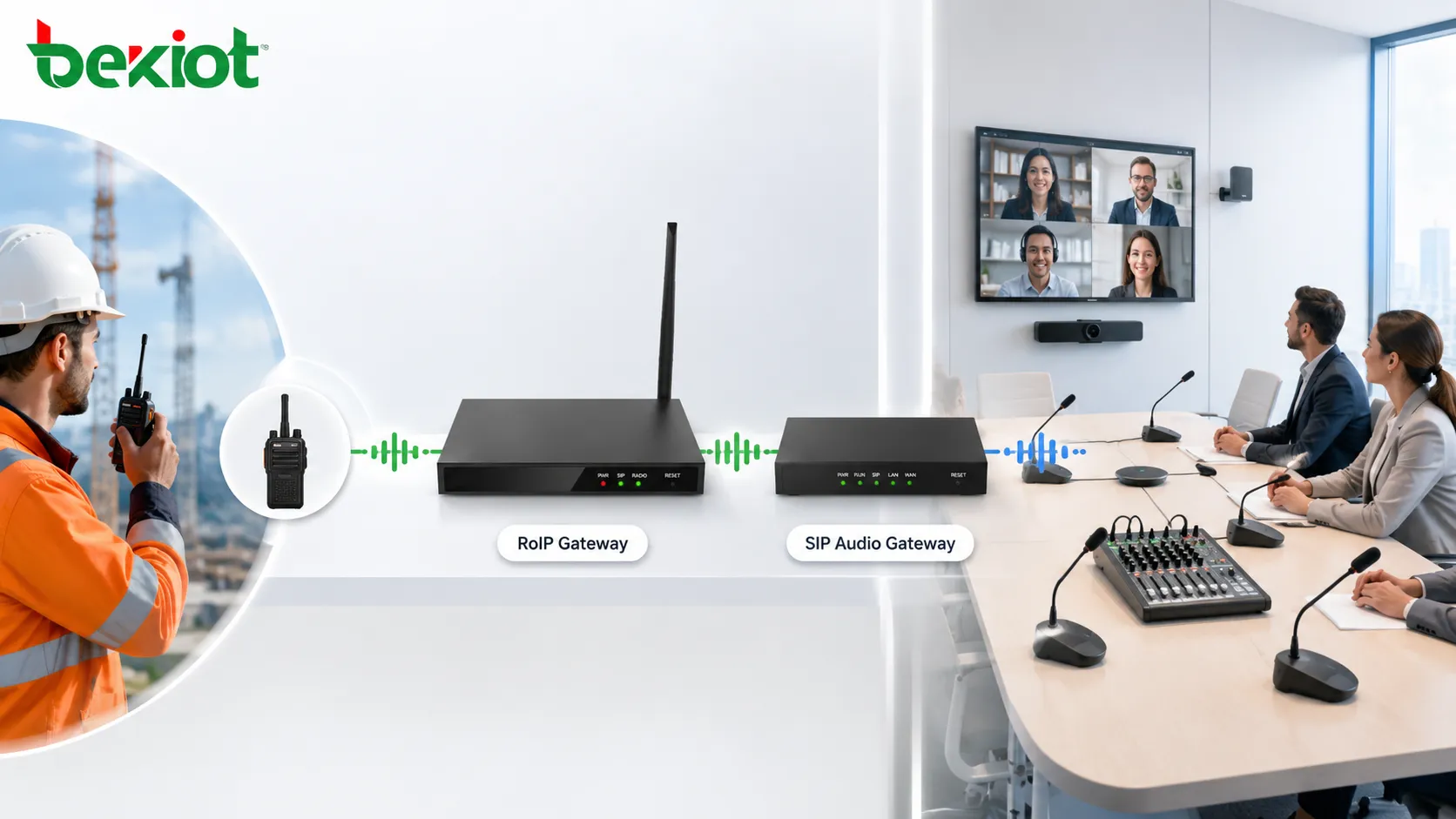

Une architecture pratique basée sur des passerelles

Passerelle RoIP pour le côté radio

Une passerelle RoIP sert de pont entre la communication radio et les systèmes vocaux basés sur IP. Côté radio, elle se connecte à une radio portative, une radio mobile, une station de base, un répéteur ou un autre équipement radio via une interface audio et de contrôle appropriée.

La passerelle peut intégrer l’entrée audio, la sortie audio et les signaux de contrôle PTT. Dans les projets réels, des câbles personnalisés peuvent être nécessaires, car les différentes marques et modèles de radios utilisent des ports accessoires, des niveaux de signal, des définitions de câblage et des méthodes de détection de casque différents.

Passerelle audio pour le côté conférence

Dans une salle de conférence, une passerelle audio peut se connecter à la console via des interfaces symétriques telles que des entrées et sorties XLR. Cela permet de convertir l’audio de la salle en communication SIP/VoIP et de faire interagir le système audio avec des plateformes vocales basées sur IP.

La console continue de gérer microphones, haut-parleurs, amplificateurs, contrôle d’écho et traitement acoustique de la salle. La passerelle gère l’accès vocal réseau, la signalisation SIP et l’interconnexion avec la passerelle côté radio ou la plateforme de communication.

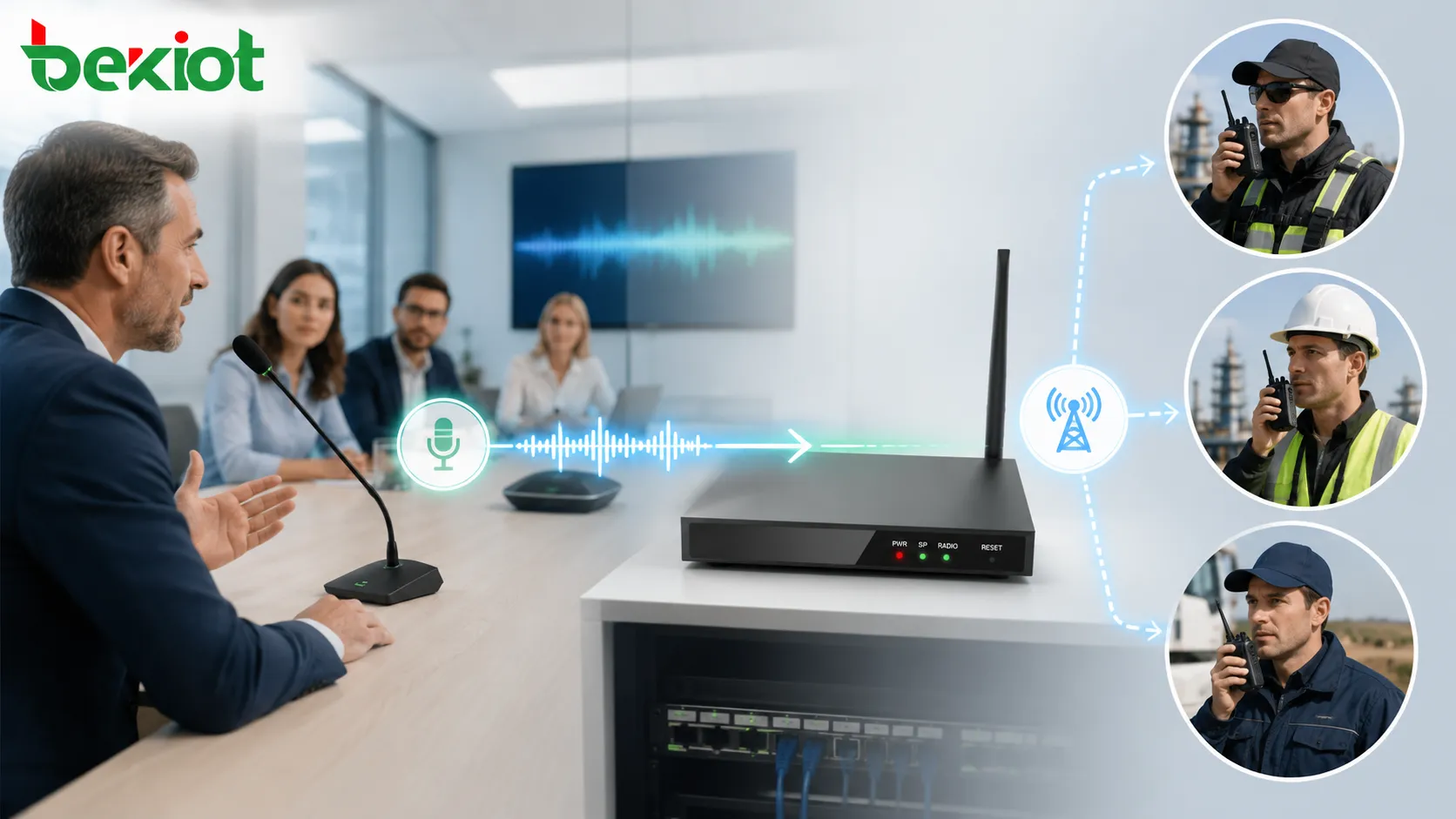

Pourquoi deux passerelles séparées peuvent être préférables

Séparer la passerelle radio et la passerelle audio de conférence peut améliorer la flexibilité de déploiement. Les équipements radio peuvent générer des interférences électromagnétiques qui affectent les appareils audio, surtout dans les salles de réunion sensibles. Maintenir l’équipement radio à distance de la console réduit ce risque.

Une autre raison est la couverture du signal. Une salle de conférence n’est pas toujours le meilleur endroit pour la réception radio. La passerelle radio peut devoir être installée près d’une fenêtre, sur un toit, dans une salle de contrôle, dans une baie d’équipement ou sur un site distant où le signal radio est plus fort. Tant que la connexion IP est disponible, la passerelle audio peut rester dans la salle pendant que la passerelle radio est placée au meilleur endroit radio.

Fonctionnement du flux audio

Des utilisateurs radio vers la salle de conférence

Lorsqu’un utilisateur radio appuie sur PTT et parle, l’audio radio est envoyé à la passerelle RoIP. La passerelle convertit l’audio radio en voix IP, généralement via une transmission SIP/VoIP. L’audio atteint ensuite la passerelle audio de conférence ou la plateforme de communication SIP.

À partir de là, l’audio peut être injecté dans la console de conférence et diffusé par le système sonore de la salle. Les participants peuvent ainsi entendre les utilisateurs radio via les haut-parleurs de conférence ou les équipements de sonorisation existants.

De la salle de conférence vers les utilisateurs radio

Lorsqu’une personne parle dans la salle de conférence, la console envoie l’audio à la passerelle audio de conférence. L’audio est converti en SIP/VoIP et transmis sur le réseau à la passerelle RoIP. La passerelle RoIP active ensuite le contrôle PTT côté radio et envoie l’audio de conférence au canal radio connecté.

C’est la partie essentielle de la solution. Le système doit non seulement envoyer l’audio à la radio, mais aussi déclencher correctement l’émission radio. Lorsque le côté conférence cesse de parler, la passerelle libère le PTT pour permettre aux utilisateurs radio de répondre.

Chemins réseau flexibles

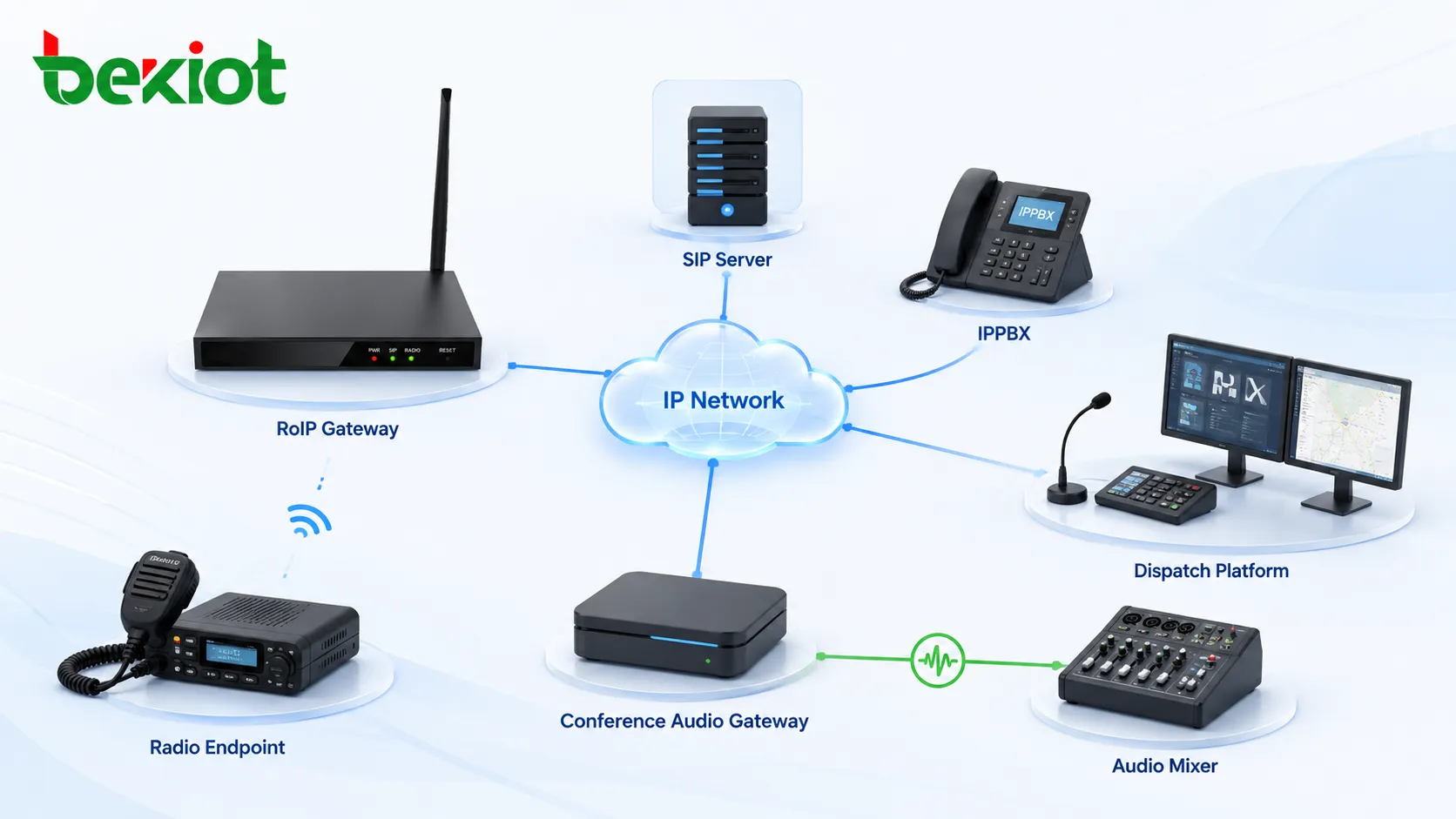

Les deux passerelles peuvent être connectées directement via un réseau IP, ou enregistrées sur un serveur SIP existant, un IP-PBX, une plateforme de dispatching ou un système de communication de commandement. La connexion directe convient aux applications point à point simples, tandis que l’intégration SIP est préférable pour les systèmes plus grands nécessitant routage, enregistrement, supervision, conférence ou communication multisite.

Cette flexibilité rend l’architecture adaptée aux salles de réunion, centres de commandement d’urgence, salles d’opérations, grands sites, dispatching transport, salles de contrôle industrielles et scénarios temporaires de commandement terrain.

Environnements radio et de communication compatibles

Radios portatives et radios mobiles

Une intégration RoIP bien conçue peut prendre en charge à la fois les radios portatives et les radios mobiles. La connexion exacte dépend de l’interface accessoire de la radio, du chemin microphone et haut-parleur, de la ligne de contrôle PTT, du niveau électrique et de la conception du câble.

Un câblage personnalisé est souvent nécessaire, car les radios ont des définitions de broches et des méthodes de détection différentes. Par exemple, certaines radios détectent l’insertion d’un micro haut-parleur externe ou d’un casque. Le câble de la passerelle peut devoir reproduire ce comportement pour que la radio fonctionne correctement.

Systèmes radio analogiques et numériques

Ce type d’architecture peut être utilisé avec de nombreux environnements radio, y compris les radios analogiques, systèmes numériques trunking, DMR, PDT, TETRA, radios aéronautiques VHF, radios maritimes et systèmes à ondes courtes. L’objectif est de convertir l’audio et le signal de contrôle côté radio en un chemin vocal exploitable par les systèmes de communication IP.

Comme ces systèmes radio diffèrent par leur comportement et leurs exigences d’interface, les tests projet sont importants. Le niveau audio, l’impédance, le délai d’émission, la temporisation PTT et l’environnement sonore doivent être vérifiés avant le déploiement officiel.

Interconnexion avec les visioconférences

Dans certains projets, la passerelle RoIP peut aussi être connectée à un système de visioconférence. Cela permet à un environnement de réunion existant de communiquer avec les utilisateurs radio sans remplacer la plateforme de conférence.

Par exemple, une salle peut utiliser microphones, haut-parleurs, caméras et équipements de visioconférence pour la collaboration à distance, tandis que les équipes terrain continuent d’utiliser des radios. Grâce à l’intégration par passerelle, la visioconférence peut inclure l’audio radio dans le flux de communication.

Considérations de conception du système

Niveau audio et adaptation d’interface

Les consoles de conférence et les radios n’utilisent pas toujours les mêmes niveaux audio ni les mêmes normes d’interface. Les consoles peuvent utiliser des interfaces audio symétriques, tandis que les radios utilisent souvent des ports accessoires conçus pour microphones haut-parleurs ou casques. Une mauvaise adaptation de niveau peut provoquer faible volume, distorsion, bruit ou transmission instable.

La conception doit confirmer les niveaux d’entrée et de sortie, la mise à la terre, le blindage des câbles, le type de connecteur, l’impédance et le besoin éventuel d’isolation. Pour les salles professionnelles, l’audio symétrique et un câblage correct réduisent ronflement, interférences et perte de signal.

Temporisation PTT et contrôle de parole

La temporisation PTT affecte l’expérience utilisateur. Si le PTT est déclenché trop tard, le début de la parole en conférence peut être perdu. S’il reste actif trop longtemps, les utilisateurs radio peuvent ne pas répondre rapidement. S’il est trop sensible, le bruit de fond de la salle peut déclencher accidentellement le canal radio.

Une bonne configuration de passerelle doit tenir compte du délai d’émission, du délai de relâchement, du seuil de détection vocale, des options de déclenchement manuel et des règles de priorité. Ces réglages aident le système à se comporter plus naturellement dans les réunions réelles et les environnements de commandement.

Emplacement des équipements radio

La qualité du signal radio dépend fortement de l’emplacement. Une salle de conférence peut être située au cœur d’un bâtiment, entourée de murs, de structures métalliques ou d’équipements électroniques. Ce n’est pas toujours idéal pour une communication radio stable.

Une architecture de passerelles séparées permet de placer l’unité radio et l’antenne là où la couverture est meilleure, tandis que la passerelle audio de salle reste proche de la console. Cela améliore à la fois les performances radio et la fiabilité du système audio.

Où cette intégration est utile

Salles de commandement d’urgence

Les centres de commandement d’urgence doivent souvent communiquer simultanément avec des utilisateurs radio, des intervenants terrain, des services gouvernementaux et des experts distants. Connecter les radios au système audio de conférence permet aux commandants en salle d’entendre le trafic radio et de répondre si nécessaire.

Grands sites et opérations événementielles

Les centres d’exposition, stades, hôtels, salles de conférence et événements publics utilisent souvent à la fois des systèmes audio de salle et la communication radio. L’intégration par passerelle aide les responsables d’événements, équipes de sécurité, techniciens et salles de contrôle à se coordonner dans un environnement vocal partagé.

Salles de contrôle industrielles et de transport

Les usines, mines, ports, chemins de fer, aéroports, autoroutes et installations de services publics utilisent souvent des radios pour les opérations terrain, tandis que les salles de contrôle utilisent téléphonie IP, audio de conférence, consoles de dispatching et systèmes d’enregistrement. Une architecture basée sur des passerelles relie ces systèmes sans obliger chaque équipe à changer d’équipement.

Liste de contrôle de déploiement

Confirmer le modèle de radio et les exigences de câble

Le projet doit d’abord confirmer la marque, le modèle, le type de connecteur, la méthode PTT, les niveaux d’entrée et de sortie audio, ainsi que la nécessité d’une détection d’insertion de casque. Ces détails déterminent si un câble standard ou personnalisé est nécessaire.

Définir le chemin de communication

L’équipe doit décider si les passerelles seront connectées directement, enregistrées sur un serveur SIP, connectées à un IP-PBX, intégrées à une plateforme de dispatching ou à un système de visioconférence. Cette décision influence la numérotation, le routage, l’enregistrement et le contrôle opérationnel.

Tester avec l’audio réel de la salle

Les tests doivent être effectués dans la salle de conférence réelle ou dans un environnement similaire. La captation micro, le volume des haut-parleurs, l’écho, le bruit de fond, le déclenchement PTT, le temps de relâchement et la clarté audio radio doivent être vérifiés avant tout événement ou opération de commandement.

Conclusion

Connecter des radios bidirectionnelles à une console de conférence n’est pas simplement un problème de câble. Les systèmes radio fonctionnent en semi-duplex avec contrôle PTT, tandis que les salles et consoles audio sont conçues pour des environnements audio continus. Pour que les deux systèmes communiquent de manière fiable, la conception doit gérer conversion audio, contrôle PTT, réseau SIP/VoIP, adaptation d’interface et emplacement de déploiement.

Une solution pratique consiste à utiliser une passerelle RoIP côté radio et une passerelle audio de conférence côté console. Cette architecture permet aux utilisateurs radio et aux participants de conférence de communiquer via réseaux IP, serveurs SIP, systèmes IP-PBX, plateformes de dispatching ou visioconférence.

Avec une planification correcte, le système peut prendre en charge salles de commandement, grands sites, salles de contrôle industrielles, opérations d’urgence et coordination multisite, tout en conservant les habitudes de travail normales des utilisateurs radio et des utilisateurs de salle.

FAQ

Une console de conférence peut-elle déclencher directement le PTT radio ?

La plupart des consoles standard ne peuvent pas déclencher directement le PTT radio. Elles peuvent émettre de l’audio, mais ne fournissent généralement pas le signal de contrôle nécessaire pour prendre le canal radio. Une passerelle ou une interface de contrôle est nécessaire pour un fonctionnement fiable.

L’audio symétrique est-il nécessaire pour chaque projet ?

Pas toujours, mais l’audio symétrique est recommandé pour les salles professionnelles, les longues liaisons câblées et les environnements avec bruit électrique possible. Il réduit les interférences et garde le signal audio plus propre.

Plusieurs radios peuvent-elles être connectées à un même système de conférence ?

Oui, mais l’architecture doit définir le routage des canaux, la priorité de parole, le nombre de passerelles et si chaque canal radio nécessite un contrôle indépendant. Les grands systèmes peuvent nécessiter plusieurs passerelles ou une plateforme de dispatching.

La salle de conférence entendra-t-elle tout le trafic radio ?

Cela dépend du routage et de la configuration. Le système peut être conçu pour envoyer tout l’audio radio à la salle, seulement certains canaux, ou uniquement les appels initiés via une plateforme de dispatching ou SIP.

Que faut-il tester avant une utilisation en direct ?

Le projet doit tester la temporisation PTT, la perte de la première syllabe, l’écho, le niveau audio, le déclenchement par bruit, la couverture radio, le délai réseau, l’enregistrement SIP, le comportement d’enregistrement et les procédures de secours d’urgence.
