La force électromotrice induite est l'effet électrique qui permet aux générateurs de produire une tension, aux transformateurs de transférer de l'énergie, aux capteurs de détecter un mouvement, et à de nombreux systèmes électromagnétiques de convertir le mouvement ou les champs variables en signaux exploitables.

L'idée fondamentale derrière l'induction électromagnétique

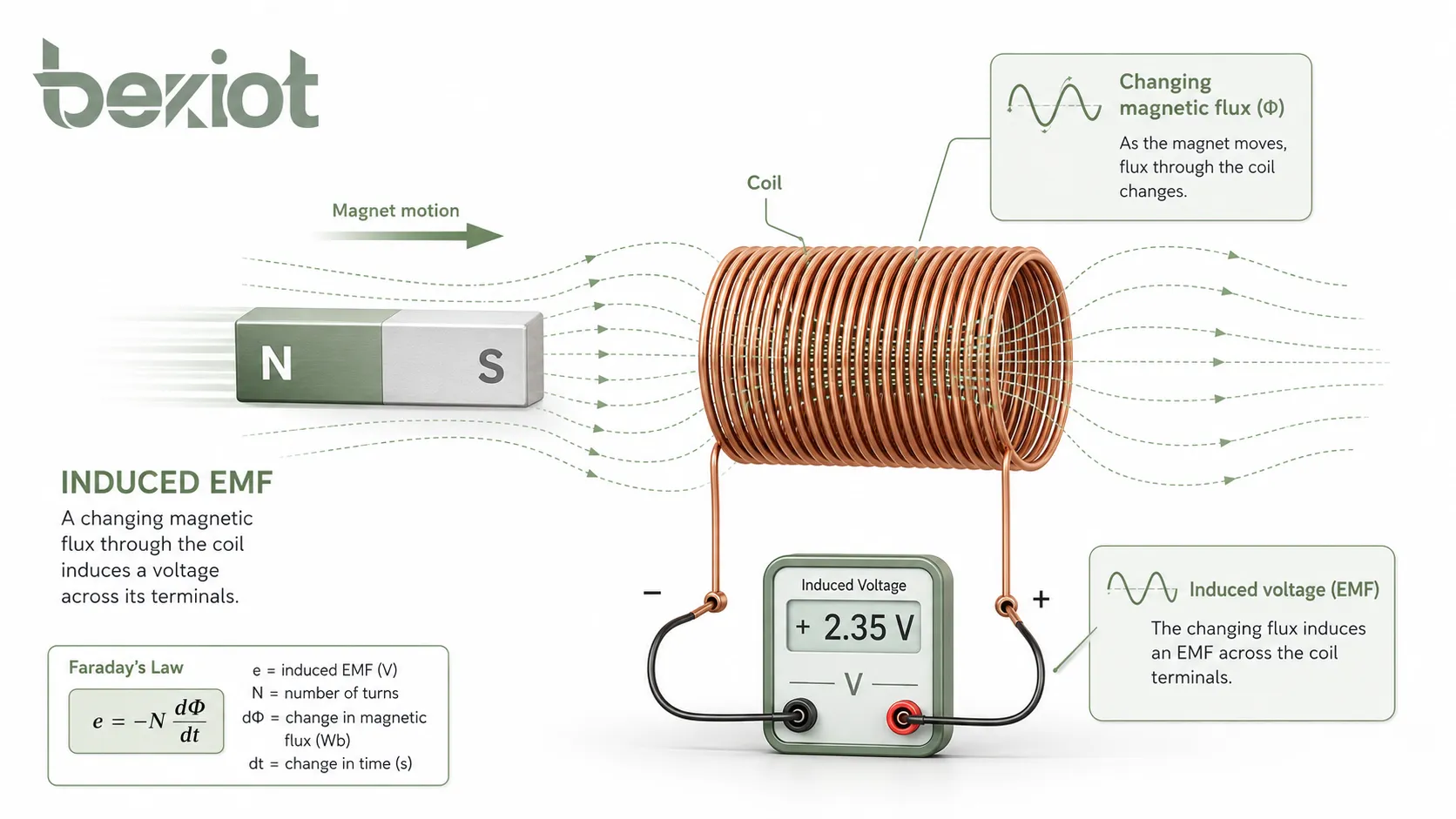

La force électromotrice induite, ou f.é.m. induite, est la tension qui apparaît dans un conducteur ou une bobine lorsque le flux magnétique qui le traverse varie. Le mot « force » dans force électromotrice ne désigne pas une force mécanique. En électrotechnique et en physique, la f.é.m. représente l'énergie fournie par unité de charge et se mesure en volts.

Le principe de base est simple : lorsqu'un conducteur est soumis à un champ magnétique variable, ou lorsqu'il se déplace dans un champ magnétique de manière à couper les lignes de champ, une tension est produite. Si le circuit est fermé, cette tension peut faire circuler un courant. Si le circuit est ouvert, la tension peut toujours exister entre les bornes, mais aucun courant continu ne peut circuler.

Variation du flux magnétique

Le flux magnétique décrit la quantité de champ magnétique qui traverse une surface donnée. Si l'intensité du champ magnétique change, si la surface change, si l'angle change, ou si le conducteur se déplace par rapport au champ, le flux magnétique embrassé par le circuit varie.

C'est cette variation de flux qui est la cause directe de l'apparition de la f.é.m. induite. Une bobine comportant de nombreuses spires peut produire une tension induite plus élevée, car chaque spire est traversée par le flux magnétique variable et les effets s'additionnent.

La loi de Faraday en une phrase

La loi de Faraday stipule que la f.é.m. induite dans un circuit est proportionnelle à la vitesse de variation du flux magnétique embrassé. Une variation de flux plus rapide produit une tension induite plus élevée. Un plus grand nombre de spires augmente également la tension induite.

C'est pourquoi les générateurs utilisent des bobines tournantes ou des champs magnétiques tournants, les transformateurs exploitent un flux magnétique alternatif, et les capteurs inductifs détectent un mouvement ou une position grâce à la variation du champ magnétique.

Comment la f.é.m. induite est générée

Il existe deux façons courantes de générer une f.é.m. induite. La première consiste à faire varier le champ magnétique autour d'un conducteur ou d'une bobine fixe. La seconde consiste à déplacer un conducteur dans un champ magnétique de manière à couper les lignes de champ.

Les deux méthodes suivent le même principe d'induction électromagnétique. Ce qui change, c'est l'origine physique de la variation de flux. Dans les transformateurs, le champ magnétique varie avec le courant alternatif. Dans les générateurs, le mouvement mécanique fait varier le flux embrassé.

Par variation du champ magnétique

Si une bobine est placée à proximité d'un champ magnétique dont l'intensité augmente ou diminue au cours du temps, le flux magnétique à travers la bobine varie. Cette variation de flux induit une tension dans la bobine, sans que celle-ci ait besoin de se déplacer.

Ce principe est utilisé dans les transformateurs, les inductances, les bobines de recharge sans fil, les transformateurs de courant, les capteurs électromagnétiques et de nombreux dispositifs de mesure. Dans ces systèmes, le champ variable est généralement produit par un courant alternatif ou une source magnétique variable dans le temps.

Par déplacement d'un conducteur dans un champ magnétique

Lorsqu'un conducteur se déplace dans un champ magnétique, les charges libres à l'intérieur du conducteur subissent une force magnétique. Cela sépare les charges le long du conducteur et crée une différence de potentiel. C'est ce qu'on appelle la f.é.m. de mouvement.

La tension induite dépend de l'intensité du champ magnétique, de la longueur du conducteur, de la vitesse de déplacement et de l'angle entre le mouvement du conducteur et le champ magnétique. La f.é.m. maximale est produite lorsque le conducteur coupe les lignes de champ magnétique à angle droit.

Par rotation d'une bobine dans un champ magnétique

Un générateur utilise couramment un mouvement de rotation. Lorsque la bobine tourne à l'intérieur d'un champ magnétique, l'angle entre la surface de la bobine et le champ magnétique change continuellement. Cela crée une variation du flux magnétique et produit une f.é.m. alternative.

Plus la bobine tourne vite, plus le flux magnétique varie rapidement. Cela augmente la tension et la fréquence générées, selon la conception du générateur. C'est le fondement de nombreux alternateurs et générateurs à courant alternatif.

Le rôle de la loi de Lenz

La loi de Lenz explique le sens de la f.é.m. induite et du courant induit. Elle stipule que le courant induit circule dans un sens tel qu'il s'oppose à la variation du flux magnétique qui lui a donné naissance. C'est pourquoi le signe négatif apparaît dans la loi de Faraday.

L'opposition décrite par la loi de Lenz n'est pas un hasard. Elle traduit la conservation de l'énergie. Si le courant induit favorisait la variation initiale au lieu de s'y opposer, le système pourrait créer de l'énergie sans apport extérieur, ce qui violerait les principes de la physique.

Pourquoi le sens est important

Le sens est important dans les moteurs, les générateurs, les relais, les transformateurs, le freinage inductif et les circuits de protection. Si une bobine produit une f.é.m. dans le mauvais sens par rapport à la conception du système, le circuit peut ne pas fonctionner comme prévu.

Dans le câblage pratique, les repères de polarité, le sens d'enroulement, les étiquettes des bornes et les relations de phase ont tous de l'importance. Les ingénieurs doivent comprendre le sens de la f.é.m. induite lorsqu'ils connectent des bobines, des transformateurs, des générateurs et des capteurs.

Force contre-électromotrice dans les moteurs

Lorsqu'un moteur tourne, ses enroulements se déplacent dans un champ magnétique et génèrent une tension induite qui s'oppose à la tension d'alimentation. C'est ce qu'on appelle la force contre-électromotrice (f.c.é.m.). Elle limite le courant en fonctionnement normal et constitue un aspect important du comportement du moteur.

Au démarrage, la vitesse du moteur est faible, donc la f.c.é.m. est faible. Cela peut permettre un courant de démarrage élevé. À mesure que le moteur accélère, la f.c.é.m. augmente et réduit la tension nette qui fait circuler le courant dans l'enroulement.

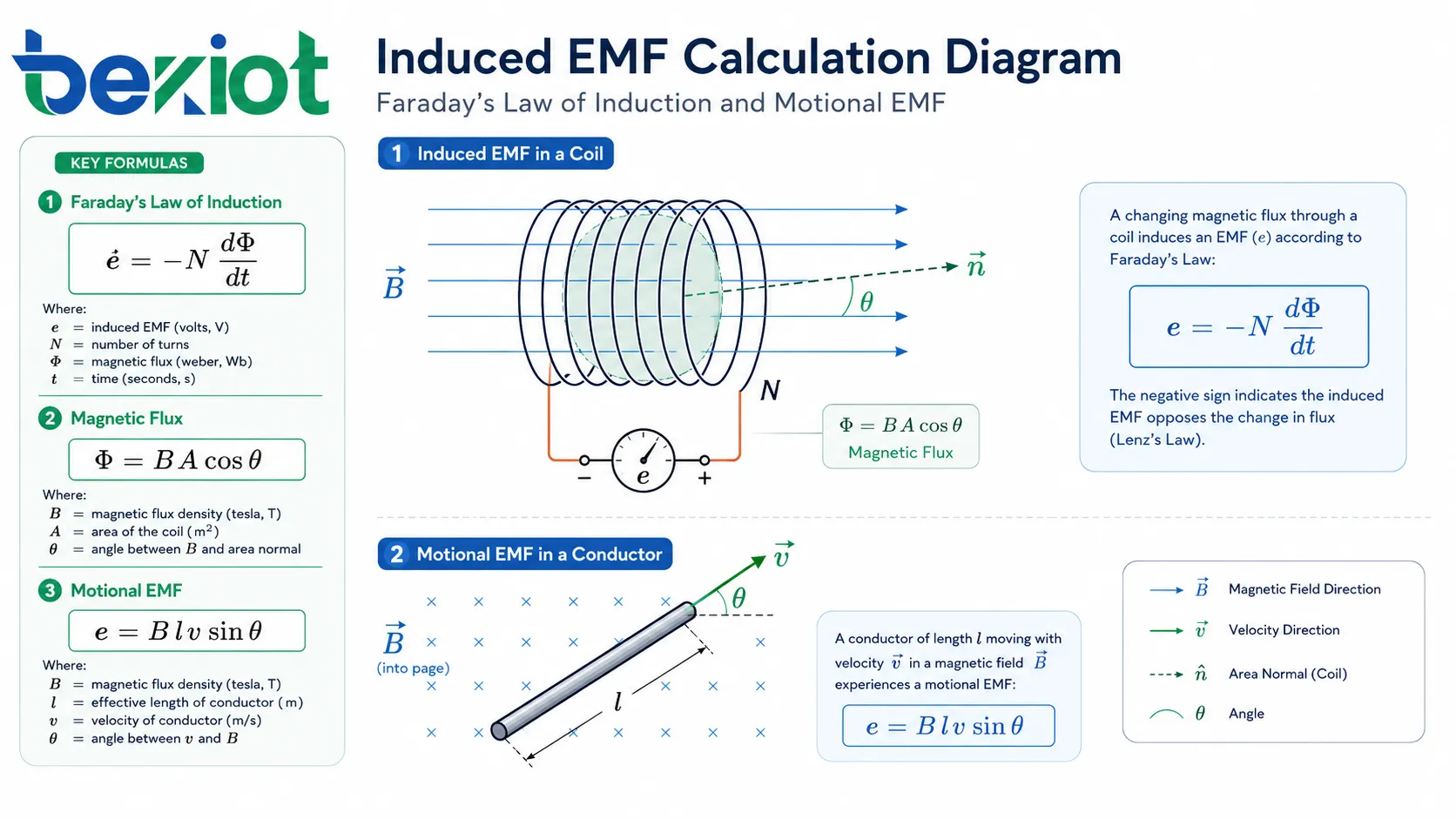

Principales formules de calcul

La f.é.m. induite peut être calculée de différentes manières selon la situation physique. La formule la plus générale est la loi de Faraday. Pour un conducteur rectiligne se déplaçant dans un champ magnétique, la formule de la f.é.m. de mouvement est souvent plus pratique.

Avant de calculer, il faut déterminer si le problème implique une variation de flux magnétique à travers une bobine, un conducteur se déplaçant dans un champ magnétique ou une bobine en rotation. On choisit ensuite la formule adaptée à la situation.

Loi de Faraday pour une bobine

La formule générale est :

ε = -N × ΔΦ / Δt

Dans cette formule, ε est la f.é.m. induite en volts, N est le nombre de spires de la bobine, ΔΦ est la variation du flux magnétique en webers, et Δt est l'intervalle de temps en secondes. Le signe négatif représente la loi de Lenz et indique que la f.é.m. induite s'oppose à la variation de flux.

Pour de nombreux calculs pratiques, on utilise la valeur absolue :

|ε| = N × |ΔΦ| / Δt

Formule du flux magnétique

Le flux magnétique se calcule par :

Φ = B × A × cosθ

Ici, Φ est le flux magnétique en webers, B est la densité de flux magnétique (ou induction magnétique) en teslas, A est l'aire en mètres carrés, et θ est l'angle entre le champ magnétique et la normale (perpendiculaire) à la surface de la bobine.

Si le champ magnétique est perpendiculaire à la surface de la bobine, le flux est maximal. Si le champ magnétique est parallèle à la surface de la bobine, le flux est nul car aucune ligne de champ ne traverse la surface de la spire.

Formule de la f.é.m. de mouvement

Pour un conducteur rectiligne se déplaçant dans un champ magnétique, la formule courante est :

ε = B × l × v × sinθ

Dans cette formule, B est la densité de flux magnétique en teslas, l est la longueur efficace du conducteur en mètres, v est la vitesse en mètres par seconde, et θ est l'angle entre le mouvement et le champ magnétique. Si le conducteur se déplace perpendiculairement au champ, sinθ = 1, et la formule devient ε = B × l × v.

Exemples de calcul pas à pas

Le calcul devient plus facile lorsque le processus physique est clairement identifié. Le premier exemple utilise la loi de Faraday pour une bobine. Le deuxième utilise la formule de la f.é.m. de mouvement pour un conducteur en déplacement.

Exemple un : Bobine avec variation de flux magnétique

Une bobine comporte 200 spires. Le flux magnétique à travers chaque spire passe de 0,06 Wb à 0,02 Wb en 0,5 seconde. Quelle est la f.é.m. induite moyenne ?

La variation de flux est :

ΔΦ = 0,02 - 0,06 = -0,04 Wb

La valeur absolue de la variation est 0,04 Wb. En appliquant la loi de Faraday :

|ε| = N × |ΔΦ| / Δt = 200 × 0,04 / 0,5 = 16 V

La f.é.m. induite moyenne est de 16 volts. La polarité réelle dépend du sens de la variation de flux et du sens d'enroulement, comme le décrit la loi de Lenz.

Exemple deux : Conducteur se déplaçant dans un champ magnétique

Un conducteur rectiligne d'une longueur efficace de 0,5 m se déplace à 3 m/s dans un champ magnétique de 0,8 T. Le mouvement est perpendiculaire au champ magnétique. Quelle est la f.é.m. induite ?

Comme le conducteur se déplace perpendiculairement au champ, sinθ = 1. Le calcul est :

ε = B × l × v = 0,8 × 0,5 × 3 = 1,2 V

La f.é.m. induite est de 1,2 volt. Si le conducteur se déplaçait avec un angle différent de 90° par rapport au champ, le résultat serait plus faible car le facteur sinθ serait inférieur à 1.

Exemple trois : Flux à partir du champ, de la surface et de l'angle

Une bobine a une surface de 0,02 m² et est placée dans un champ magnétique de 0,5 T. Le champ magnétique est perpendiculaire à la surface de la bobine. Quel est le flux magnétique à travers la bobine ?

Lorsque le champ est perpendiculaire à la surface de la bobine, l'angle entre le champ magnétique et la normale à la surface est de 0 degré, donc cos0° = 1. Le flux est :

Φ = B × A × cosθ = 0,5 × 0,02 × 1 = 0,01 Wb

Si ce flux varie par la suite, la f.é.m. induite peut être calculée en appliquant la loi de Faraday à la variation de flux au cours du temps.

Facteurs influant sur la tension induite

La f.é.m. induite est influencée par plusieurs facteurs physiques et de conception. Comprendre ces facteurs aide les ingénieurs à concevoir des générateurs, des transformateurs, des capteurs, des dispositifs inductifs et des systèmes électromagnétiques dont le comportement est prévisible.

Vitesse de variation du flux

Plus le flux magnétique varie rapidement, plus la f.é.m. induite est grande. C'est pourquoi un aimant se déplaçant rapidement peut produire une tension plus élevée qu'un aimant se déplaçant lentement dans la même bobine.

Dans les systèmes à courant alternatif, la fréquence influe sur la tension induite car une fréquence plus élevée entraîne une variation plus rapide du flux magnétique. C'est important dans les transformateurs, les alternateurs, le transfert d'énergie inductif et la détection électromagnétique.

Nombre de spires

Une bobine comportant plus de spires produit une f.é.m. induite plus élevée lorsque la même variation de flux traverse chaque spire. C'est pourquoi les transformateurs et les générateurs utilisent souvent de nombreuses spires de fil pour atteindre la tension souhaitée.

Cependant, un plus grand nombre de spires augmente aussi la résistance, l'encombrement, la capacité parasite et parfois les pertes. La conception pratique doit trouver un équilibre entre la tension de sortie, le courant admissible, l'échauffement, l'isolation et l'espace disponible.

Intensité du champ magnétique

Un champ magnétique plus intense peut produire un flux magnétique plus important, et donc une f.é.m. induite plus élevée, toutes choses égales par ailleurs. Des aimants plus puissants, de meilleurs noyaux magnétiques et des entrefers optimisés peuvent améliorer les performances de l'induction.

Les matériaux magnétiques ont également leur importance. Un noyau de fer ou de ferrite approprié peut concentrer le flux magnétique, mais la saturation, l'hystérésis et les pertes par courants de Foucault doivent être prises en compte dans les équipements réels.

Surface et orientation

La surface de la boucle et son orientation par rapport au champ magnétique influent sur le flux magnétique. Une boucle plus grande peut capter plus de flux. Une boucle orientée pour un flux maximal produira une variation plus forte lorsque le champ varie.

Dans les machines tournantes, c'est la variation de l'angle entre la bobine et le champ magnétique qui produit la f.é.m. alternative. Dans les capteurs, un placement et une orientation soignés peuvent améliorer l'amplitude du signal et la précision.

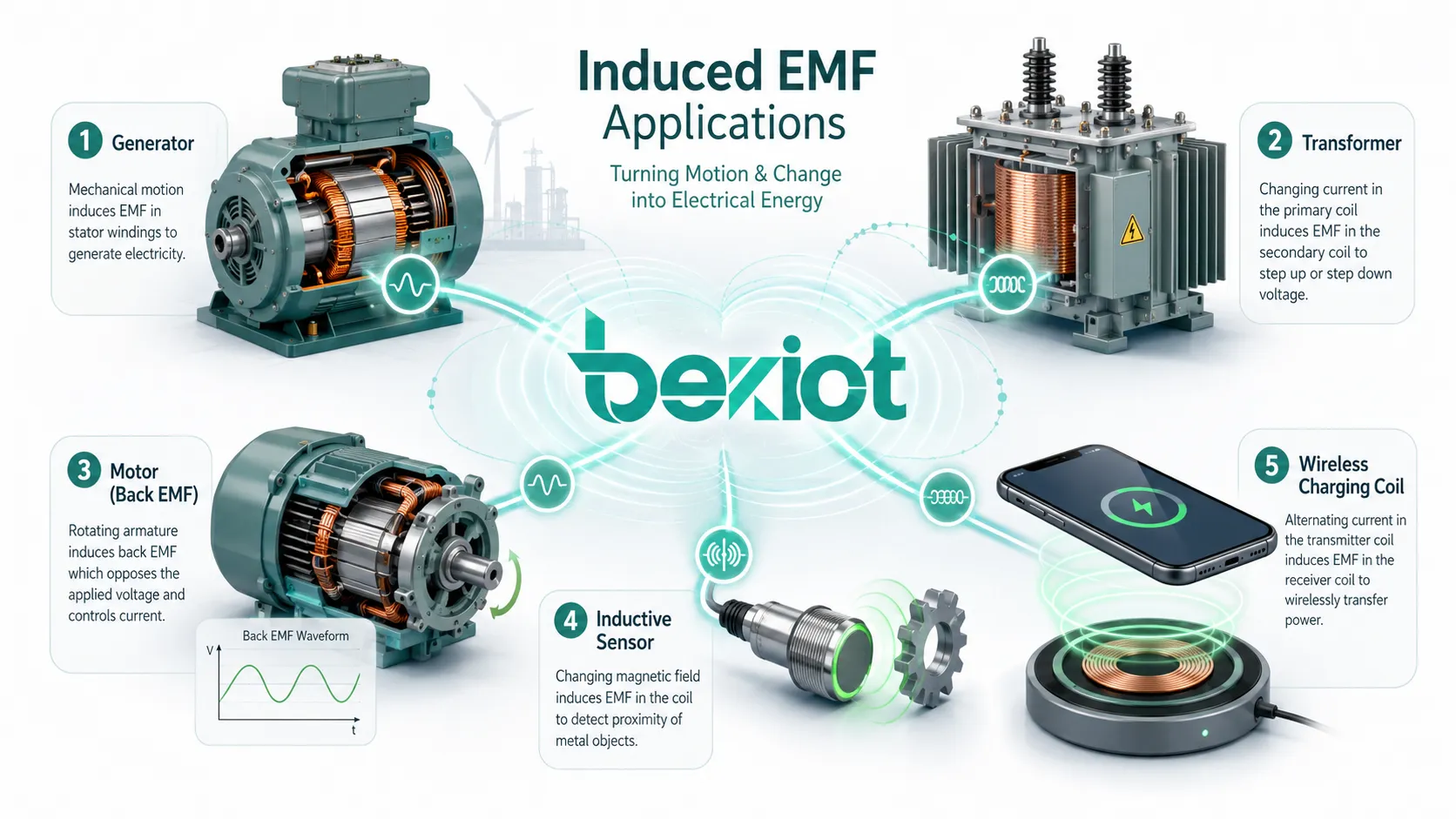

Applications dans les systèmes électriques et électroniques

La f.é.m. induite est à la base de nombreuses technologies électriques. Elle ne se limite pas à la physique scolaire. On la retrouve dans la production d'énergie, la conversion d'énergie, la détection de signaux, la détection de mouvement, l'alimentation sans fil, les systèmes de protection et l'analyse de compatibilité électromagnétique.

Générateurs et alternateurs

Les générateurs convertissent l'énergie mécanique en énergie électrique par induction électromagnétique. Un conducteur ou une bobine se déplace par rapport à un champ magnétique, ce qui crée une variation de flux embrassé et produit une f.é.m.

Dans les grandes centrales électriques, les turbines entraînent les rotors des générateurs pour produire une puissance électrique. Dans les systèmes plus petits, les alternateurs des véhicules, les générateurs portables et les dynamos de vélo utilisent le même principe de base à différentes échelles.

Transformateurs et conversion de puissance

Les transformateurs utilisent la f.é.m. induite pour transférer de l'énergie entre les enroulements par l'intermédiaire d'un champ magnétique variable. Le courant alternatif dans l'enroulement primaire crée un flux variable dans le noyau, qui induit une tension dans l'enroulement secondaire.

Le rapport des tensions dépend principalement du rapport du nombre de spires entre l'enroulement primaire et le secondaire. Cela rend les transformateurs indispensables pour la distribution d'énergie, les chargeurs, les adaptateurs, les circuits d'isolation, les systèmes audio et les équipements industriels.

Moteurs et force contre-électromotrice

Les moteurs électriques génèrent une force contre-électromotrice lorsqu'ils tournent. Cette tension induite s'oppose à la tension d'alimentation appliquée et influence le courant du moteur, la régulation de vitesse, le rendement et le comportement de la commande.

Les variateurs de vitesse utilisent souvent l'information de f.c.é.m. pour la commande, en particulier dans les moteurs à courant continu sans balais et les systèmes de commande sans capteur. Comprendre la f.c.é.m. aide les ingénieurs à concevoir des systèmes moteurs plus sûrs et plus efficaces.

Capteurs et appareils de mesure

Les capteurs inductifs, les capteurs magnétiques, les transformateurs de courant, les tachymètres, les détecteurs de métaux et certains débitmètres reposent sur la f.é.m. induite. Ces dispositifs convertissent un mouvement, une position, un courant ou une variation magnétique en un signal électrique.

Comme la tension induite dépend du mouvement et de la variation du champ, ces capteurs sont souvent utiles pour la mesure sans contact, la surveillance des machines tournantes, la détection de vitesse et l'automatisation industrielle.

Recharge sans fil et transfert d'énergie inductif

La recharge sans fil utilise des champs magnétiques variables pour induire une tension dans une bobine réceptrice. Une bobine émettrice crée un champ magnétique alternatif, et une bobine réceptrice convertit une partie de ce flux variable en énergie électrique.

Le rendement dépend de l'alignement des bobines, de la distance, de la fréquence, de la conception magnétique, de l'état de charge et de l'électronique de commande. Un mauvais alignement ou une distance excessive peuvent réduire la tension induite et augmenter les pertes.

Notes pratiques de conception et de mesure

Dans les systèmes réels, la f.é.m. induite est affectée par des conditions non idéales. La résistance, le flux de fuite, les pertes dans le noyau, les courants de Foucault, la capacité parasite, la température, le courant de charge, la forme d'onde et les tolérances mécaniques peuvent tous influencer la tension mesurée.

Tension en circuit ouvert et en charge

La f.é.m. induite calculée à partir de la loi de Faraday représente souvent la tension générée avant la prise en compte des chutes de tension internes et des effets de charge. Lorsqu'une charge est connectée, un courant circule et la tension aux bornes peut être inférieure à la f.é.m. en circuit ouvert.

Ceci est courant dans les générateurs, les transformateurs, les batteries et les capteurs. Les ingénieurs doivent faire la distinction entre la f.é.m. générée et la tension réelle aux bornes en charge.

Courants de Foucault et pertes

Les champs magnétiques variables peuvent induire des courants circulants dans les matériaux conducteurs. On les appelle courants de Foucault. Ils peuvent provoquer un échauffement et des pertes d'énergie dans les noyaux de transformateurs, les noyaux de moteurs, les tôles de générateurs et les structures métalliques voisines.

Pour réduire les pertes par courants de Foucault, les noyaux magnétiques sont souvent feuilletés ou constitués de matériaux à plus haute résistivité électrique. Des noyaux de ferrite sont également utilisés dans les applications à haute fréquence car ils réduisent certains mécanismes de pertes.

Mesure avec des instruments

La f.é.m. induite peut être mesurée avec un voltmètre, un oscilloscope, un système d'acquisition de données ou un analyseur spécialisé. L'instrument approprié dépend du niveau du signal, de la fréquence, de la forme d'onde, de l'impédance de la source et du caractère continu, pulsé ou alternatif de la tension.

Pour les signaux variant rapidement, un oscilloscope est souvent plus utile qu'un simple multimètre car il montre la forme d'onde, la valeur crête, la chronologie et le comportement transitoire. Pour le courant alternatif sinusoïdal, on utilise couramment la tension efficace (RMS).

Erreurs courantes lors du calcul

De nombreuses erreurs dans le calcul de la f.é.m. induite proviennent d'une confusion entre le flux, le champ magnétique, la surface et l'angle. Une autre erreur fréquente est d'ignorer le nombre de spires de la bobine ou d'utiliser un mauvais intervalle de temps pour la variation de flux.

Utiliser l'intensité du champ au lieu du flux

La loi de Faraday utilise le flux magnétique, et non la seule intensité du champ magnétique. Si le problème donne la densité de flux magnétique, la surface et l'angle, il faut d'abord calculer le flux avec Φ = B × A × cosθ.

C'est seulement une fois le flux connu que la variation de flux au cours du temps peut être utilisée pour calculer la f.é.m. induite. Sauter cette étape peut conduire à des unités incorrectes et à des résultats faux.

Ignorer le sens et la polarité

Si la question ne demande que la valeur absolue, le signe négatif de la loi de Faraday peut être omis. Si la question demande le sens ou la polarité, la loi de Lenz doit être prise en compte.

Le sens dépend de la direction du champ magnétique, du sens d'enroulement de la bobine, de la direction du mouvement et du fait que le flux augmente ou diminue. Des schémas sont souvent nécessaires pour une analyse précise de la polarité.

Confondre valeurs crête, moyenne et efficace

La f.é.m. induite alternative peut être décrite comme tension de crête, tension moyenne ou tension efficace. Ces valeurs ne sont pas identiques. La valeur efficace est couramment utilisée pour les calculs pratiques de puissance en alternatif, tandis que les valeurs de crête servent souvent à l'analyse de la forme d'onde.

Lorsque l'on compare les spécifications d'un générateur, d'un transformateur ou d'un capteur, il faut toujours vérifier quelle valeur de tension est indiquée et dans quelles conditions de fonctionnement.

FAQ

Qu'est-ce que la f.é.m. induite ?

La f.é.m. induite est la tension générée dans un conducteur ou une bobine lorsque le flux magnétique qui le traverse varie. Elle peut être produite par un champ magnétique variable, un conducteur en mouvement ou une bobine tournant dans un champ magnétique.

Quelle loi utilise-t-on pour calculer la f.é.m. induite ?

On utilise la loi de Faraday. La formule courante est ε = -N × ΔΦ / Δt, où N est le nombre de spires de la bobine, ΔΦ est la variation de flux magnétique et Δt est l'intervalle de temps.

Pourquoi y a-t-il un signe négatif dans la loi de Faraday ?

Le signe négatif représente la loi de Lenz. Il montre que la f.é.m. induite agit dans un sens qui s'oppose à la variation du flux magnétique qui l'a provoquée. Cela traduit la conservation de l'énergie.

Comment calcule-t-on la f.é.m. de mouvement ?

La f.é.m. de mouvement se calcule couramment avec ε = B × l × v × sinθ. Si le conducteur se déplace perpendiculairement au champ magnétique, la formule devient ε = B × l × v.

La f.é.m. induite crée-t-elle toujours un courant ?

Non. La f.é.m. induite crée une tension. Un courant ne circule que s'il existe un chemin conducteur fermé. Dans un circuit ouvert, une tension peut être présente aux bornes, mais aucun courant continu ne peut circuler.

Où utilise-t-on la f.é.m. induite dans les systèmes réels ?

La f.é.m. induite est utilisée dans les générateurs, les alternateurs, les transformateurs, les moteurs, les capteurs inductifs, les transformateurs de courant, les systèmes de recharge sans fil, les capteurs magnétiques et de nombreux dispositifs de mesure électromagnétiques.
