Dans de nombreux projets d'intégration vidéo, le traitement traditionnel repose encore sur le câblage HDMI, les matrices HDMI, les affichages locaux et le câblage point à point dédié. Cette méthode peut fonctionner dans des environnements petits et fixes, mais elle devient de plus en plus difficile à gérer lorsqu'un projet doit connecter des caméras de surveillance, des caméras corporelles, des drones, des visiophones, des véhicules de commandement mobile, des sites d'urgence et de multiples destinations d'affichage ou de plateforme.

Le traitement vidéo sur IP change ce modèle. Au lieu d'acheminer chaque signal vers une matrice HDMI et de transmettre chaque sortie via des câbles vidéo physiques, les sources vidéo peuvent être reçues, converties, gérées, distribuées et visualisées via des protocoles multimédias basés sur le réseau. Pour les centres de commandement, les véhicules de communication d'urgence, les parcs industriels, les postes d'incendie d'entreprise et les salles d'opérations, cela offre une manière plus flexible de construire un système vidéo compact, évolutif et géré par logiciel.

Pourquoi les structures HDMI traditionnelles deviennent difficiles à étendre

L'intégration vidéo basée sur HDMI repose généralement sur un câblage direct entre la source vidéo, l'équipement matriciel, le décodeur, l'écran d'affichage et le système de contrôle. Lorsque le nombre d'entrées et de sorties est limité, cette structure est facile à comprendre. Cependant, dès que le projet nécessite plus de sources, plus de destinations, plus de fonctions de contrôle ou davantage de scénarios de déploiement mobile, la structure de câblage devient beaucoup plus compliquée.

Ce problème est particulièrement évident dans les véhicules de commandement d'urgence et les salles de commandement compactes. Ces environnements disposent d'un espace limité, d'exigences d'installation strictes et de changements fréquents des besoins opérationnels. Si de nombreux dispositifs et câbles HDMI sont installés à l'intérieur d'une petite armoire de véhicule, la maintenance, le remplacement, le dépannage et l'extension des fonctions ultérieurs deviennent difficiles.

Une autre limitation est que le HDMI est principalement conçu pour la transmission de signaux locaux. Il n'est naturellement pas adapté au partage sur plateforme distante, à la visualisation dans le cloud, au réacheminement inter-réseau, à la collaboration multipartite ou à l'intégration avec des logiciels de commandement et d'opérations. Lorsqu'une vidéo doit être envoyée à plusieurs systèmes en même temps, une structure purement HDMI nécessite souvent des encodeurs supplémentaires, des répartiteurs, des convertisseurs et des modifications manuelles du câblage.

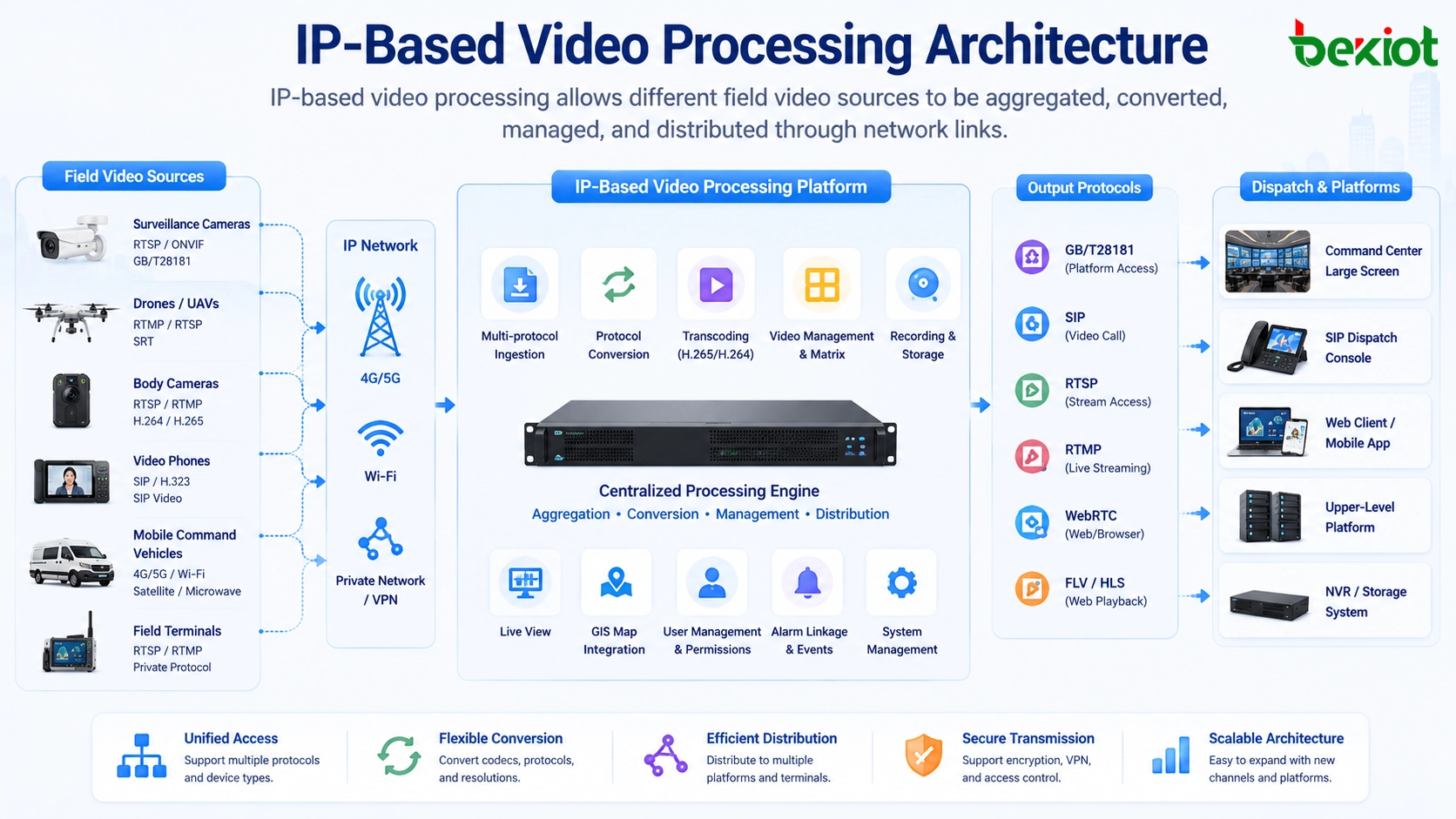

Placer les sources vidéo directement sur le réseau

La plupart des dispositifs vidéo modernes prennent déjà en charge la transmission IP sous une forme ou une autre. Les caméras de surveillance, les boules de surveillance portables, les caméras corporelles, les passerelles vidéo pour drones, les visiophones, les caméras embarquées et les terminaux vidéo mobiles fournissent souvent des protocoles de streaming standard ou semi-standard. Au lieu de tout convertir d'abord en HDMI, un dispositif d'agrégation sur IP peut recevoir ces flux directement sur le réseau.

Les méthodes d'accès courantes incluent GB/T28181, RTSP, RTMP, SIP et d'autres protocoles de streaming ou de communication. Ces protocoles permettent à différents types d'équipements vidéo d'entrer dans le même environnement de traitement multimédia. Une fois les signaux reçus sous forme de flux IP, le système peut effectuer une gestion unifiée, une conversion de protocole, un transcodage, un enregistrement, une prévisualisation, des opérations et une distribution.

Par rapport au routage vidéo physique traditionnel, ce modèle réduit la dépendance au câblage point à point. Un commutateur réseau, une interface gigabit ou une liaison fibre peuvent transporter plusieurs canaux vidéo en même temps. Dans des conceptions système adaptées, un dispositif compact d'agrégation audio et vidéo peut prendre en charge des centaines d'entrées vidéo tout en occupant seulement un faible espace dans le rack, par exemple une position d'installation 1U.

La valeur du traitement vidéo sur IP ne réside pas seulement dans la réduction des câbles. Sa valeur plus profonde est que la vidéo devient une ressource réseau gérable qui peut être routée, convertie, partagée, visualisée, enregistrée et intégrée aux flux de travail d'opérations.

Une entrée plus flexible depuis les dispositifs de terrain

Dans les projets d'intervention d'urgence, de sécurité industrielle, de commandement des transports et d'inspection mobile, les sources vidéo sont rarement limitées à un seul type de dispositif. Une plateforme de commandement peut avoir besoin de recevoir simultanément des vidéos de surveillance fixes, des caméras déployées temporairement, des images de drones, des vidéos de véhicules, des flux de caméras corporelles, des appels visiophoniques et des terminaux mobiles distants.

Une solution de traitement vidéo basée sur le réseau peut agréger ces sources via un accès défini par logiciel. Différents dispositifs peuvent être connectés via le protocole le plus approprié, plutôt que d'être forcés dans le même format HDMI. Par exemple, une caméra de surveillance peut utiliser RTSP, une plateforme vidéo gouvernementale peut utiliser GB/T28181, un terminal de communication vidéo peut utiliser SIP, et un dispositif de diffusion en direct peut utiliser RTMP.

Cette flexibilité est importante car les équipements de terrain proviennent souvent de fabricants différents, utilisent différents codecs et produisent différentes résolutions, débits binaires et fréquences d'images. Si la plateforme centrale ne peut pas gérer ces différences, l'intégration vidéo devient instable. Un système de traitement sur IP approprié doit donc prendre en charge l'accès multiprotocole, l'adaptation automatique des flux et la conversion multimédia.

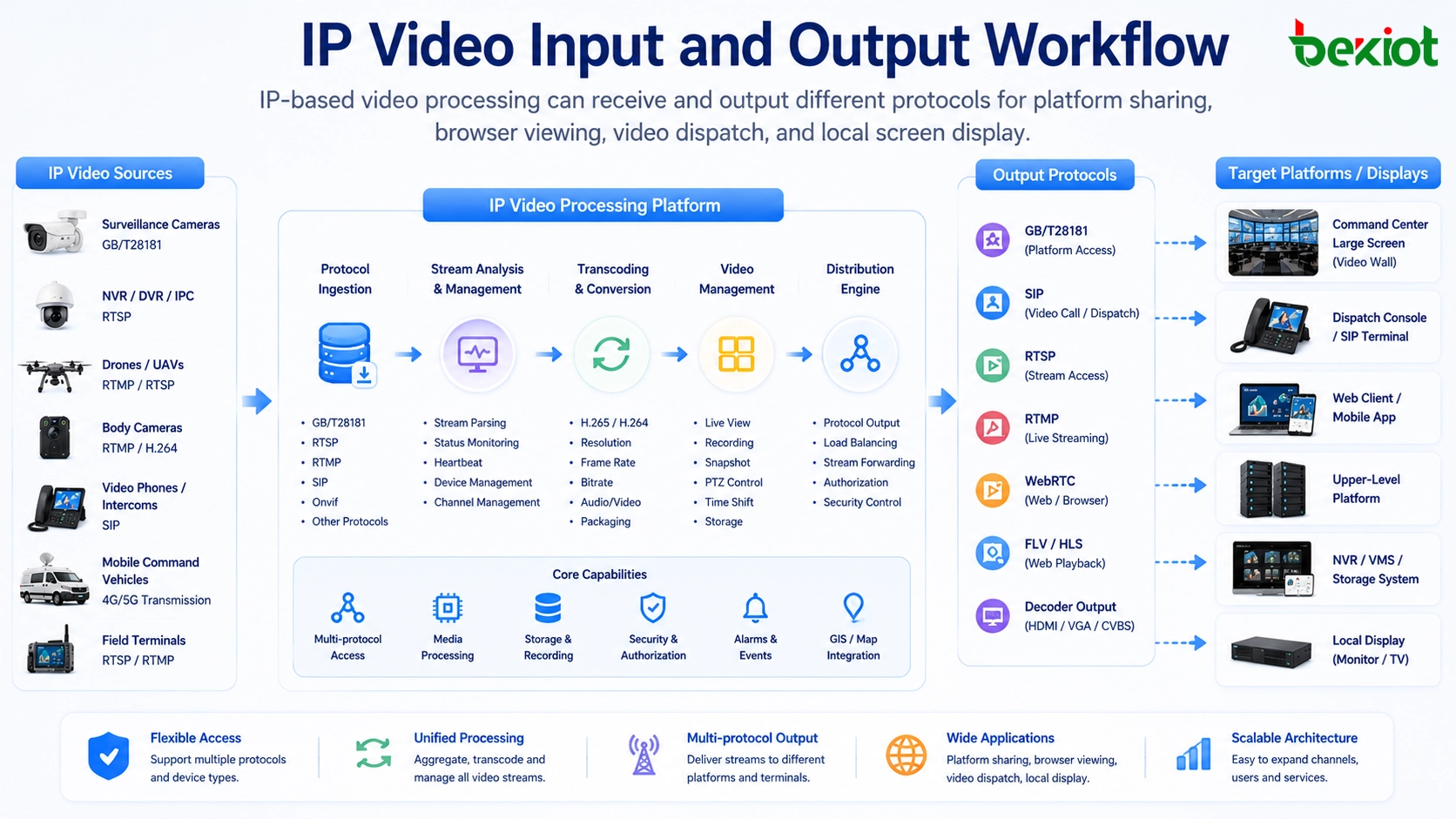

La sortie n'est plus limitée aux écrans locaux

Dans les anciens systèmes, la sortie vidéo signifiait généralement envoyer des signaux HDMI vers un moniteur, un grand écran ou un mur d'images. Dans les projets modernes de commandement et de communication, la sortie vidéo est beaucoup plus large. Un seul flux vidéo peut devoir être envoyé à une plateforme de niveau supérieur, une console d'opérations locale, un navigateur web, un client mobile, un serveur d'enregistrement, un système expert distant ou un centre de coordination d'urgence.

La sortie sur IP facilite grandement cette distribution. Le même flux d'entrée peut être converti et réacheminé vers différentes destinations via différents protocoles. Par exemple, un système peut émettre de la vidéo via SIP pour la communication vidéo, via GB/T28181 pour les plateformes vidéo de sécurité publique ou gouvernementales, via WebRTC pour une visualisation basse latence dans le navigateur, et via FLV ou d'autres formats pour la prévisualisation locale et la surveillance web.

Lorsqu'un dispositif d'affichage nécessite encore du HDMI, un décodeur peut être placé près de l'écran. La transmission longue distance peut rester sur IP, et le HDMI n'apparaît qu'au point d'affichage final. Cela réduit les longs câbles HDMI, améliore la flexibilité du déploiement et permet de transmettre la vidéo sur des liaisons réseau ou fibre plus longues.

Le contrôle logiciel rend la vidéo plus facile à gérer

Une fois les signaux vidéo traités comme des flux IP, la gestion peut passer de la commutation physique des câbles à un contrôle basé sur logiciel. Les opérateurs peuvent visualiser les sources vidéo, sélectionner les canaux, changer les dispositions, créer des vues en écran partagé, pousser des flux vers des plateformes, démarrer des sessions de conférence et gérer des terminaux distants via une interface unifiée.

C'est beaucoup plus pratique que de dépendre uniquement de la commutation matricielle HDMI. Une matrice traditionnelle peut commuter des signaux, mais elle ne peut généralement pas fournir une communication vidéo complète, des conférences multipartites, du réacheminement de protocole, de la commande à distance ou une coordination au niveau plateforme. Le traitement sur IP permet à la gestion vidéo de faire partie du flux de travail de communication plutôt qu'une fonction séparée uniquement dédiée à l'affichage.

Pour les centres de commandement, cela signifie que l'opérateur peut rapidement extraire une source vidéo de terrain vers un écran d'opérations, la partager avec un expert distant, l'envoyer à une plateforme de niveau supérieur ou la combiner avec une communication vocale. Pour les véhicules d'urgence, cela signifie que le véhicule peut recevoir plusieurs sources de terrain et réacheminer la vidéo sélectionnée vers le centre de commandement sans reconstruire la structure de câblage physique.

La conversion de protocole est le véritable défi technique

La plus grande difficulté de la transformation vidéo IP n'est pas simplement la transmission réseau. Le véritable défi est la diversité des protocoles. Différents dispositifs vidéo peuvent utiliser différents protocoles multimédias, méthodes d'authentification, codecs, résolutions, débits binaires, fréquences d'images, formats audio et mécanismes de transport. Même lorsque deux dispositifs prétendent tous deux prendre en charge la vidéo IP, ils peuvent ne pas être directement compatibles.

Une plateforme pratique d'agrégation et de traitement vidéo doit donc résoudre plusieurs problèmes à la fois. Elle doit recevoir différents formats de flux, identifier les paramètres multimédia, convertir les formats incompatibles, ajuster la résolution vidéo si nécessaire, adapter le débit binaire aux conditions du réseau, synchroniser l'audio et la vidéo, et émettre le format requis vers chaque plateforme de destination.

Par exemple, un flux vidéo de drone peut nécessiter une forte compression pour la transmission distante, une caméra corporelle peut nécessiter une liaison montante stable dans des conditions de réseau faibles, une plateforme de surveillance peut exiger un enregistrement GB/T28181, et un écran de commandement basé sur navigateur peut exiger WebRTC ou une prévisualisation compatible web. Ces exigences ne peuvent pas être résolues par une simple matrice HDMI ou un encodeur de base seul.

Déploiement plus petit avec une intégration plus poussée

Un avantage majeur du traitement vidéo sur IP est la miniaturisation du système. Dans une structure traditionnelle, différentes fonctions peuvent nécessiter un équipement matriciel HDMI séparé, des encodeurs, des décodeurs, des processeurs audio, des terminaux de visioconférence, des serveurs de réacheminement de flux et des dispositifs de contrôle. Cela augmente l'espace dans le rack, la consommation d'énergie, le câblage et la charge de maintenance.

Avec un dispositif intégré d'agrégation audio et vidéo, bon nombre de ces fonctions peuvent être combinées en une seule plateforme compacte. Le système peut recevoir de la vidéo IP, traiter les flux vidéo, convertir les protocoles, supporter la communication vidéo, émettre vers de multiples plateformes et fournir un contrôle unifié depuis une seule interface logicielle.

Ceci est précieux pour les petits postes de commandement, les véhicules de commandement d'urgence, les postes d'incendie d'entreprise, les salles d'opérations de parc, les sites d'urgence temporaires et les opérations mobiles. Ces scénarios ont souvent besoin d'une forte capacité d'intégration vidéo, mais ils ne peuvent pas accepter de grandes armoires, un câblage complexe, une consommation d'énergie élevée ou des processus de maintenance lourds.

Un meilleur support pour les flux de travail de commandement et d'opérations

L'intégration vidéo ne consiste plus seulement à voir des images. Dans les scénarios de commandement modernes, la vidéo doit fonctionner de concert avec la voix, les cartes, les alarmes, les rapports de terrain, les contacts d'urgence et les procédures d'opérations. Un flux vidéo peut devenir partie intégrante d'un enregistrement d'incident, d'une décision de commandement, d'une consultation à distance, d'une conférence multipartite ou d'un processus de coordination interdépartemental.

Lorsque la vidéo est sur IP, il est plus facile de la connecter aux plateformes d'opérations et aux systèmes de communication. Une source vidéo de terrain peut être associée à un lieu, un véhicule, une personne, un événement d'alarme ou une tâche. Les opérateurs peuvent utiliser la vidéo comme partie intégrante de la chaîne de communication complète au lieu de la traiter comme un signal d'écran isolé.

Par exemple, dans un véhicule de commandement d'urgence, le système peut recevoir des images de drone, des vidéos de caméras corporelles, des flux de caméras de véhicules et des appels vidéo du personnel sur le terrain. L'opérateur peut sélectionner les sources clés, créer une disposition en écran partagé, ouvrir une visioconférence et pousser les flux importants vers le centre de commandement. Ce flux de travail est difficile à réaliser avec seulement la commutation HDMI.

Becke Telcom peut être légèrement intégré dans ce type d'architecture grâce à ses solutions de communications convergentes et d'opérations. Dans les projets combinant communication SIP, terminaux de terrain, accès vidéo, radiomessagerie, alarmes et coordination avec centre de commandement, une couche de traitement vidéo sur IP peut aider la plateforme d'opérations à recevoir et distribuer les informations visuelles plus efficacement.

Comparaison avec une conception traditionnelle basée sur matrice

able

La planification du réseau reste importante

Bien que le traitement vidéo sur IP réduise la complexité du câblage physique, cela ne signifie pas que n'importe quel réseau peut transporter la vidéo sans problème. Le trafic vidéo nécessite une planification minutieuse, en particulier lorsque de nombreux flux haute définition sont transmis en même temps. La bande passante, la latence, la perte de paquets, la gigue, la capacité du commutateur, la conception de la liaison montante, la politique du pare-feu et la configuration QoS peuvent toutes affecter l'expérience de visualisation finale.

Pour les salles de commandement locales, une infrastructure réseau gigabit ou à plus haute vitesse est généralement recommandée. Pour les véhicules de commandement mobiles, le système peut combiner un LAN embarqué, des liaisons 4G/5G, des liaisons satellite, des ponts sans fil privés et un accès fibre lorsqu'il est disponible. Pour les sites distants, la conception doit prendre en compte la bande passante montante, la stratégie de compression, le comportement de reconnexion et le tampon local.

Lorsque la vidéo doit être envoyée à une plateforme de niveau supérieur, l'équipe projet doit également confirmer le protocole de réception, l'exigence de codec, la méthode d'authentification, la logique d'enregistrement des canaux, la règle de nommage des flux et la concurrence de la plateforme. Ces détails déterminent si la vidéo pourra être connectée sans problème une fois le réseau physique prêt.

Un système vidéo IP réussi dépend à la fois de la capacité de traitement multimédia et de la conception du réseau. Le seul support de protocole ne suffit pas si la bande passante, le routage, la sécurité et l'intégration avec la plateforme ne sont pas planifiés correctement.

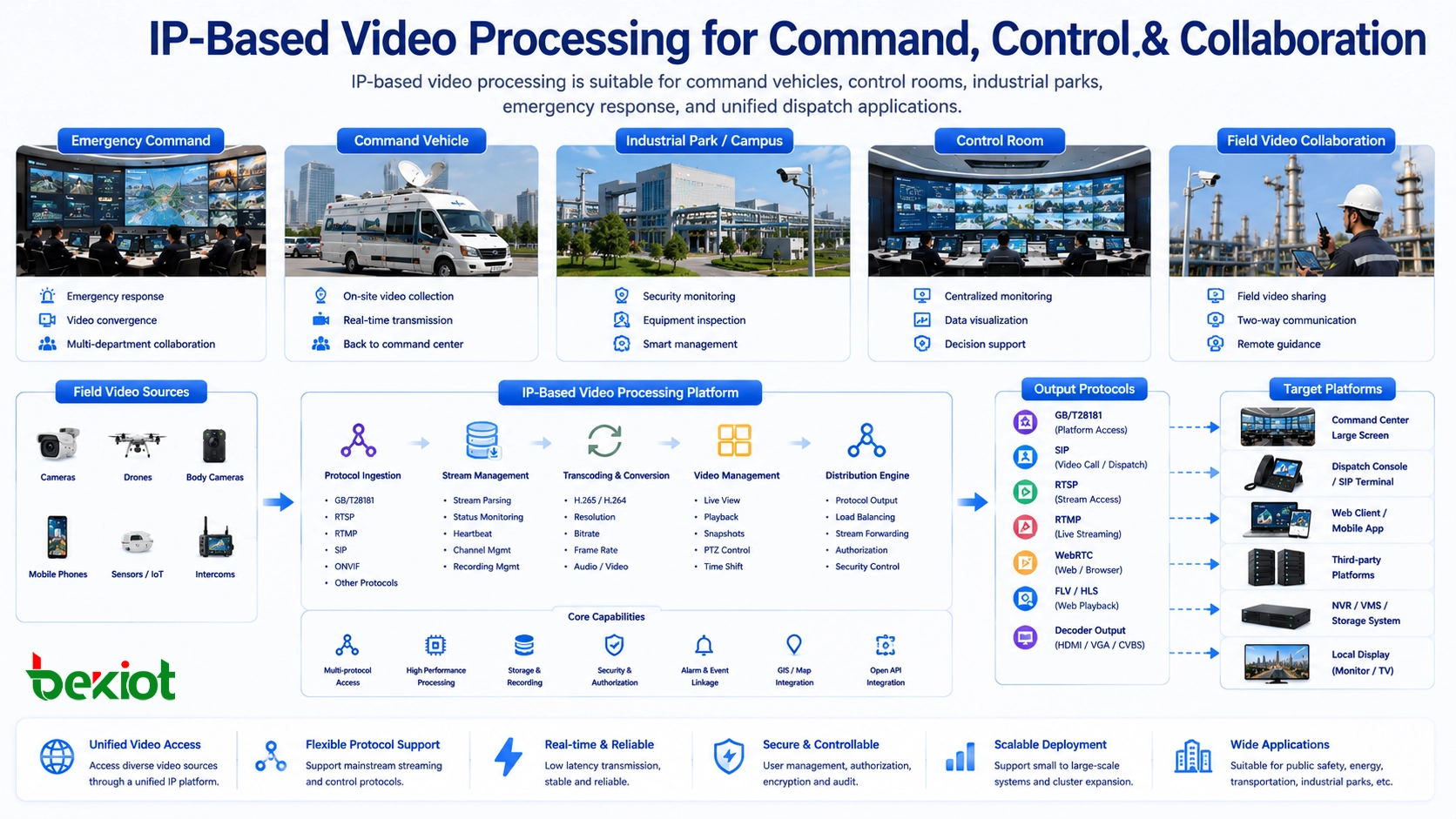

Où cette architecture est-elle la plus précieuse

Le traitement vidéo sur IP est particulièrement précieux dans les projets qui nécessitent de nombreuses sources vidéo, une distribution flexible, une visualisation à distance, un déploiement compact et une intégration avec les systèmes de communication. Les environnements typiques incluent les véhicules de commandement d'urgence, les postes de commandement temporaires, les salles d'opérations de sécurité publique, les centres de contrôle de parcs industriels, les postes d'incendie d'entreprise, les centres de gestion du trafic, les sites d'opérations énergétiques et les salles de sécurité de grandes installations.

Dans un projet d'intervention d'urgence, le système peut recevoir des vidéos mobiles de terrain et les réacheminer en temps réel vers le centre de commandement. Dans un parc industriel, il peut agréger des caméras fixes, des terminaux d'inspection et des sources vidéo liées aux alarmes. Dans un projet de transport, il peut connecter des vidéos de véhicules, des caméras au bord de la route et des écrans de salle de contrôle. Dans un grand campus d'entreprise, il peut combiner vidéo, voix, interphone, radiomessagerie et flux de travail de réponse aux incidents.

L'exigence commune derrière ces scénarios n'est pas seulement l'affichage vidéo. La véritable exigence est une prise de décision plus rapide, une meilleure conscience situationnelle, une expansion système plus simple et une coordination plus efficace entre le personnel de terrain et le centre de commandement.

Liste de contrôle de mise en œuvre pour la conception du projet

Avant de déployer une solution de traitement vidéo sur IP, l'équipe projet doit d'abord lister toutes les sources vidéo requises. Cela inclut les types de caméra, les marques des dispositifs, les protocoles d'accès, la résolution, le débit binaire, la fréquence d'images, les exigences audio, les exigences de contrôle et la nécessité d'une communication bidirectionnelle.

La deuxième étape consiste à définir les destinations de sortie. Certains flux peuvent devoir aller vers un mur d'images, d'autres vers une interface navigateur, d'autres vers une plateforme GB/T28181 de niveau supérieur, d'autres vers un système de communication vidéo SIP, et d'autres vers un serveur d'enregistrement ou de stockage. Chaque destination peut nécessiter différents paramètres d'encodage et de transport.

La troisième étape est la planification du réseau et de la capacité. Le projet doit estimer le nombre de flux simultanés, la bande passante totale, l'exigence de liaison montante, la demande de stockage, la charge de décodage, la capacité de transcodage CPU ou matériel, et la méthode de basculement. Si le système est utilisé dans des scénarios d'urgence ou de sécurité industrielle, la redondance et les liaisons de secours doivent être envisagées dès le départ.

La dernière étape est la conception opérationnelle. Le système doit être facile à utiliser par les opérateurs. Les opérateurs doivent pouvoir prévisualiser les sources, changer les dispositions, pousser des flux, démarrer des conférences, contrôler des terminaux et vérifier l'état du système sans avoir à gérer des paramètres techniques complexes lors d'une urgence.

Avantages à long terme pour les propriétaires du système

Pour les propriétaires du système, la valeur à long terme du traitement vidéo sur IP ne réside pas seulement dans une complexité de câblage réduite. Il améliore également l'adaptabilité du système. Lorsque de nouvelles caméras, drones, dispositifs mobiles ou plateformes sont ajoutés, le système peut souvent être étendu via la configuration réseau, l'adaptation de protocole ou la mise à niveau logicielle au lieu de reconstruire toute la structure de câblage vidéo.

Il améliore également la maintenabilité. Les ingénieurs peuvent surveiller l'état des flux, vérifier l'état en ligne des dispositifs, diagnostiquer les problèmes de protocole et ajuster les paramètres vidéo depuis le côté plateforme. C'est plus efficace que de retracer un grand nombre de câbles HDMI, convertisseurs, répartiteurs et ports matriciels dans une armoire encombrée ou un coffret de véhicule.

Pour les applications de commandement, cela améliore la collaboration. La vidéo peut être partagée entre services, envoyée à des experts distants, combinée à des réunions vocales, liée à des événements d'opérations et affichée sur différents terminaux selon le flux de travail. Cela fait de la vidéo une partie pratique du système de commandement plutôt qu'une île visuelle séparée.

FAQ

Le traitement vidéo sur IP remplace-t-il complètement le HDMI ?

Pas toujours. Le HDMI est toujours utile pour la sortie d'affichage finale, les écrans locaux et certains équipements dédiés. Dans de nombreux projets, la meilleure approche consiste à utiliser IP pour la transmission longue distance, la gestion des flux, la conversion de protocole et le partage sur plateforme, tout en utilisant des décodeurs HDMI uniquement près du dispositif d'affichage final.

Pourquoi des protocoles tels que GB/T28181, RTSP, RTMP, SIP, WebRTC et FLV sont-ils importants ?

Différents dispositifs et plateformes utilisent différents protocoles multimédias. GB/T28181 est courant dans les plateformes vidéo de sécurité et gouvernementales, RTSP est largement utilisé par les caméras IP, RTMP est souvent utilisé pour les flux de travail de diffusion en direct, SIP supporte la communication vidéo, WebRTC supporte la visualisation basse latence dans le navigateur, et FLV peut être utilisé pour la prévisualisation web dans certains systèmes.

Un seul dispositif peut-il vraiment gérer de nombreux canaux vidéo ?

Cela dépend des performances matérielles, de la capacité réseau, du type de codec, de la résolution, du débit binaire et de la nécessité d'un transcodage. Dans des conceptions appropriées, un dispositif d'agrégation compact avec réseau gigabit peut recevoir un grand nombre de flux IP, mais la capacité réelle doit être calculée selon les exigences du projet.

Quel est le plus grand risque dans l'intégration vidéo IP ?

Le plus grand risque est de supposer que tous les flux vidéo IP sont automatiquement compatibles. En réalité, les différents codecs, résolutions, débits binaires, fréquences d'images, méthodes de transport et règles d'authentification peuvent créer des problèmes d'intégration. Un projet doit vérifier la compatibilité des protocoles et les exigences de transcodage avant le déploiement.

Quels projets bénéficient le plus de cette architecture ?

Les projets avec de nombreuses sources vidéo, un espace d'installation limité, des besoins de visualisation à distance, un déploiement mobile, une connexion à une plateforme de niveau supérieur ou des flux de travail de commandement et d'opérations en bénéficient le plus. Les exemples incluent les véhicules de commandement d'urgence, les postes d'incendie d'entreprise, les salles de contrôle de parcs industriels, les centres d'opérations de sécurité publique et les systèmes de commandement des transports.
