Les réseaux modernes ne sont plus de simples collections d'ordinateurs connectés par des câbles. Les entreprises, les campus, les hôpitaux, les centres de données, les parcs industriels et les fournisseurs de services ont tous besoin de réseaux capables de déplacer rapidement de grands volumes de données, de séparer en toute sécurité différents groupes d'utilisateurs et de prendre en charge une communication fiable entre plusieurs sous-réseaux IP. Dans cet environnement, un commutateur de couche 3 devient plus qu'un simple dispositif de commutation. Il combine la capacité de transfert à grande vitesse d'un commutateur de couche 2 avec l'intelligence de routage d'un routeur, ce qui en fait une base importante pour une architecture réseau évolutive.

Un commutateur de couche 3 est souvent décrit comme un dispositif pouvant à la fois commuter et router. Aux niveaux d'accès et d'agrégation, il aide les périphériques locaux à communiquer efficacement. Au niveau central ou de distribution, il peut acheminer le trafic entre les VLAN, les départements, les groupes de serveurs, les zones de service et les segments de réseau. Cette double capacité permet aux organisations de construire des réseaux plus rapides, plus propres, plus faciles à gérer et mieux préparés pour la croissance future.

Du Transfert Simple au Contrôle Intelligent du Trafic

Différents périphériques réseau traitent les données de différentes manières. Un hub diffuse simplement le trafic vers tous les ports connectés et est largement obsolète dans les réseaux modernes. Un commutateur de couche 2 transfère les trames à l'intérieur d'un réseau local selon les adresses MAC. Un routeur transfère les paquets entre différents réseaux IP selon les routes IP. Un commutateur de couche 3 rassemble ces deux mondes en utilisant à la fois le transfert d'adresses MAC et le routage IP.

Dans un réseau local traditionnel, un commutateur de couche 2 fonctionne bien lorsque tous les périphériques appartiennent au même sous-réseau ou VLAN. Cependant, lorsque les utilisateurs de différents départements, zones de service ou VLAN doivent communiquer, le trafic doit être acheminé entre les réseaux IP. Si chaque flux inter-VLAN est envoyé vers un routeur séparé, le réseau peut devenir inefficace, surtout lorsque le volume de trafic interne est élevé.

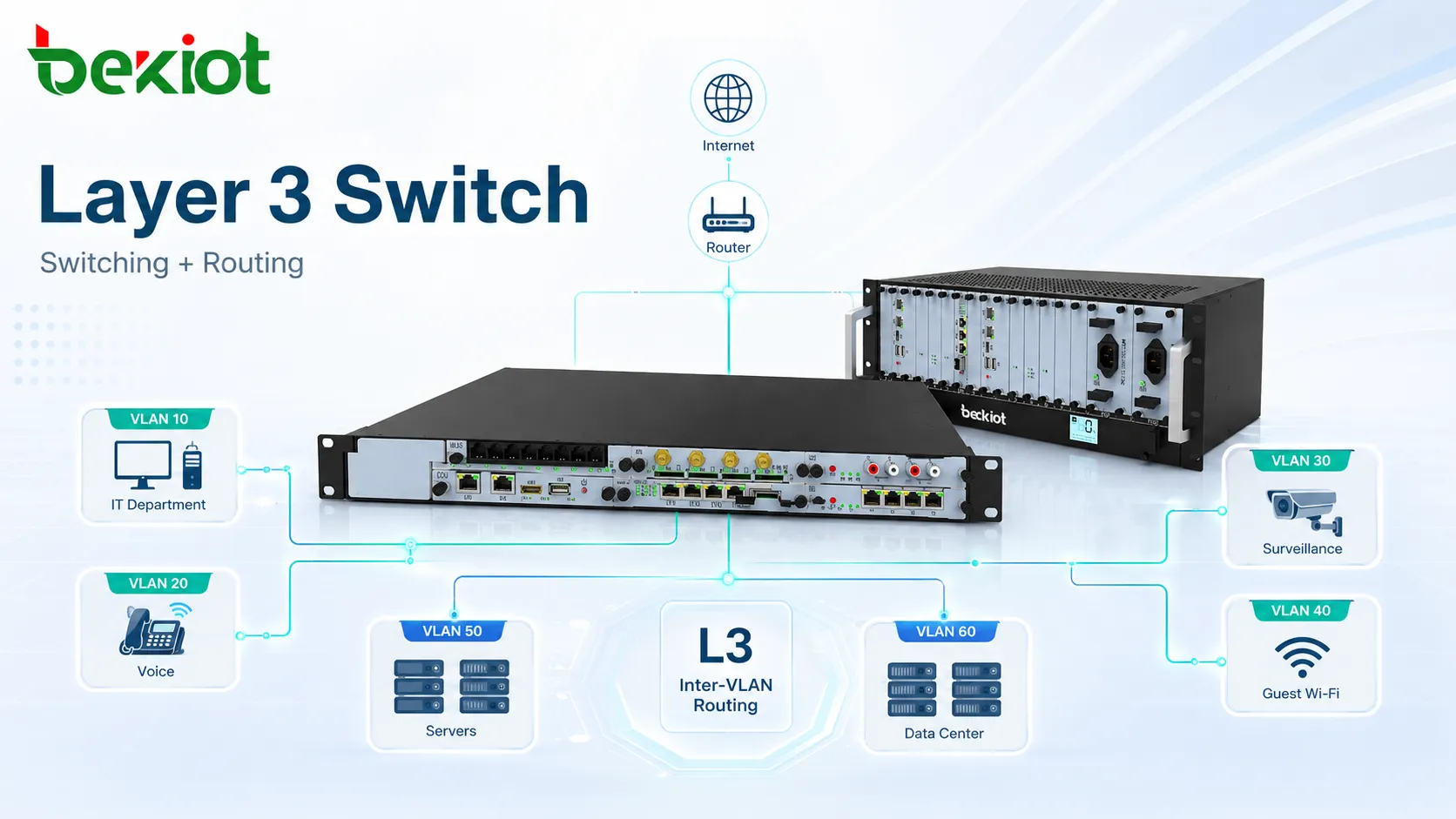

Un commutateur de couche 3 résout ce problème en effectuant le routage au sein de la plateforme de commutation. Il peut transférer le trafic local au niveau 2 et router le trafic inter-sous-réseaux au niveau 3, réduisant ainsi les détours inutiles et améliorant la vitesse de réponse globale du réseau.

Comment Fonctionne le Mécanisme Central

La valeur centrale d'un commutateur de couche 3 peut être résumée par « router une fois, commuter plusieurs fois ». Lorsqu'un paquet doit se déplacer pour la première fois d'un sous-réseau à un autre, le commutateur effectue des décisions de routage de couche 3 de manière similaire à un routeur. Une fois le flux de trafic identifié, les paquets ultérieurs empruntant le même chemin de transfert peuvent être traités à grande vitesse via une commutation matérielle.

Ce mécanisme permet au réseau de conserver l'intelligence du routage tout en gagnant des performances proches de celles de la commutation de couche 2. Pour le trafic interne des entreprises, cela est particulièrement utile car de nombreuses applications nécessitent des communications fréquentes entre différents VLAN, réseaux de serveurs, réseaux de bureau, réseaux sans fil et zones de sécurité.

Dans la conception pratique des réseaux, cela signifie que la communication inter-VLAN ne dépend pas toujours d'un routeur externe. Le commutateur de couche 3 peut agir comme passerelle de routage pour plusieurs VLAN, tout en maintenant un transfert rapide entre les ports connectés.

Deux Tables Derrière un Transfert Plus Intelligent

Un commutateur de couche 3 maintient deux types importants d'informations de transfert. La première est la table d'adresses MAC, qui enregistre la relation entre les adresses MAC des périphériques et les ports du commutateur. Cette table prend en charge la commutation de couche 2 à l'intérieur du même domaine de diffusion ou VLAN.

La seconde est la table de routage, qui enregistre les différents segments de réseau IP, les interfaces de sortie, les informations de saut suivant et les préférences de route. Cette table prend en charge le routage de couche 3 entre différents sous-réseaux IP. Lorsque le trafic arrive, le commutateur vérifie si la destination appartient au même sous-réseau. Si c'est le cas, le commutateur transfère la trame via la table d'adresses MAC. Sinon, le commutateur utilise la table de routage pour déterminer le chemin de transfert approprié.

Cette logique combinée rend le dispositif plus intelligent qu'un simple commutateur de couche 2 et plus efficace pour le routage interne à grande vitesse que de nombreuses conceptions de routage traditionnelles basées sur logiciel.

Le Routage Matériel Réduit la Latence

L'un des principaux avantages techniques de la commutation de couche 3 est le routage matériel. Les routeurs traditionnels dépendent souvent davantage du traitement logiciel pour les fonctions de routage, tandis que les commutateurs de couche 3 utilisent des puces de commutation dédiées, souvent appelées ASIC, pour accélérer les décisions de transfert.

Parce que le routage et le transfert peuvent être gérés en matériel, les commutateurs de couche 3 peuvent réduire la latence de transfert au niveau de la microseconde dans les conceptions appropriées. Les commutateurs de couche 3 hautes performances peuvent également prendre en charge le transfert à vitesse de ligne, ce qui signifie que le dispositif peut transférer le trafic à la vitesse physique maximale de ses interfaces dans des conditions appropriées.

C'est pourquoi les commutateurs de couche 3 sont largement utilisés dans les réseaux où à la fois l'intelligence de routage et un débit élevé sont requis. Ce ne sont pas simplement des « commutateurs plus gros ». Ils sont conçus pour rendre la communication entre sous-réseaux plus rapide et plus pratique dans les réseaux internes chargés.

La Segmentation VLAN Construit un Réseau Plus Propre

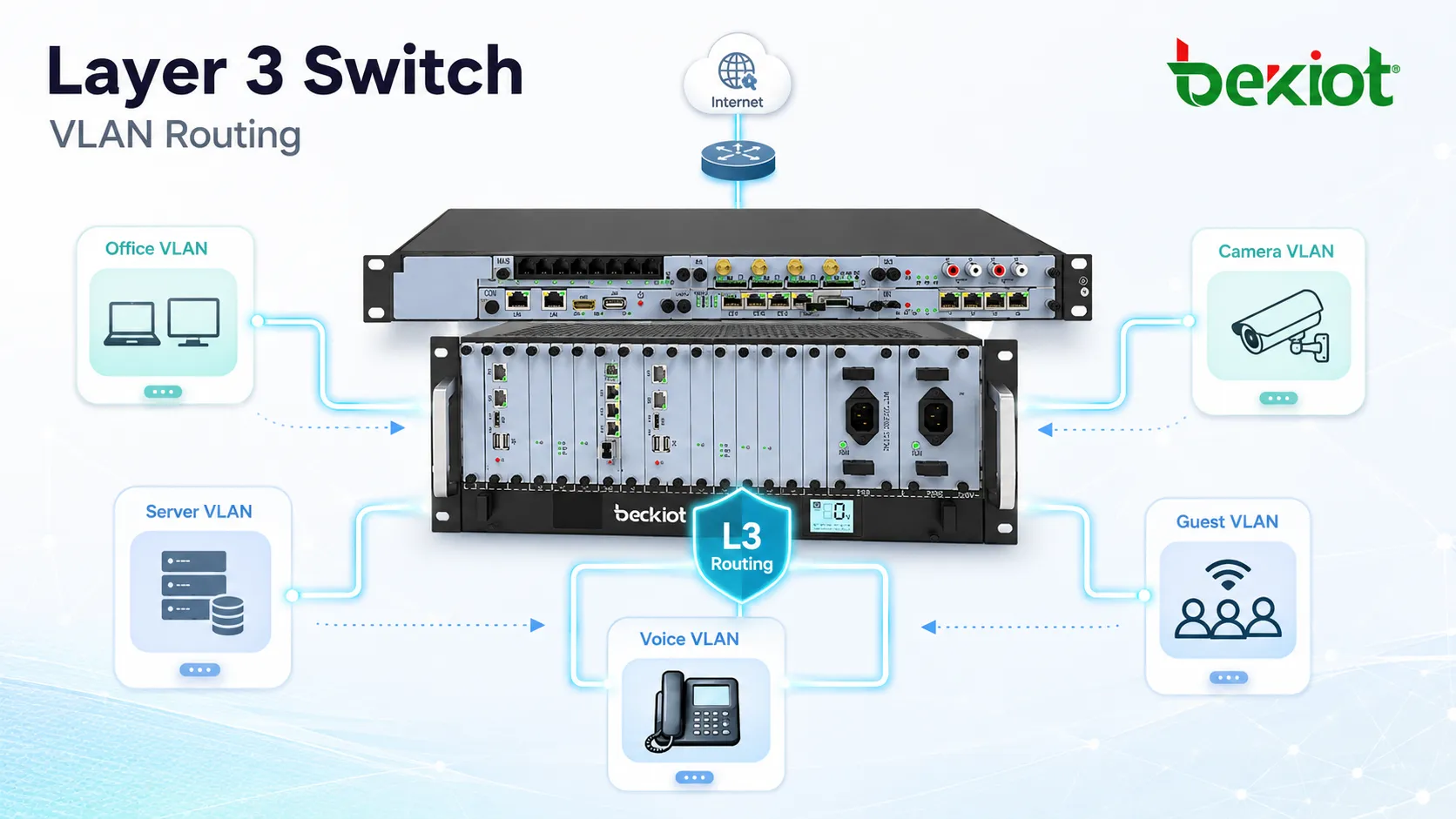

Le support VLAN est l'une des raisons les plus importantes pour lesquelles les organisations déploient des commutateurs de couche 3. Un VLAN permet de diviser un réseau physique en plusieurs réseaux logiques. Par exemple, une entreprise peut séparer les utilisateurs de bureau, les systèmes financiers, les utilisateurs sans fil, les caméras IP, les terminaux vocaux, l'accès invité et les serveurs dans différents VLAN.

Sans routage, ces VLAN restent isolés. Avec un commutateur de couche 3, l'organisation peut définir des chemins de routage entre les VLAN tout en gardant des limites de trafic claires. Cela rend le réseau plus sécurisé, plus gérable et plus flexible que de placer tous les périphériques dans un seul grand réseau plat.

Une segmentation VLAN appropriée peut également réduire le trafic de diffusion, simplifier le dépannage et améliorer le contrôle des politiques. Les administrateurs réseau peuvent appliquer différentes règles pour différents départements, systèmes de service ou zones de sécurité au lieu de traiter tous les périphériques de la même manière.

Protocoles de Routage pour les Réseaux en Croissance

Un commutateur de couche 3 peut prendre en charge plusieurs méthodes de routage en fonction de la taille et de la complexité du réseau. Dans les petits réseaux, les routes statiques peuvent suffire. Dans les réseaux moyens et grands, les protocoles de routage dynamique tels que RIP, OSPF et BGP peuvent aider le réseau à apprendre les routes automatiquement et à s'adapter aux changements de topologie.

OSPF est couramment utilisé dans les réseaux d'entreprise et de campus car il prend en charge un routage interne évolutif et un calcul de chemin plus rapide. BGP est plus souvent utilisé dans les environnements d'opérateurs, de centres de données ou de grands réseaux multiples où le contrôle des routes et le routage basé sur les politiques sont importants. Le choix exact du protocole dépend de l'architecture réseau, des exigences de redondance et de la capacité de gestion.

En prenant en charge les protocoles de routage, un commutateur de couche 3 peut participer à un système de routage plus large au lieu d'agir uniquement comme une passerelle inter-VLAN locale. Ceci est important pour les entreprises ayant plusieurs bâtiments, sites distants, centres de données ou connexions réseau amont.

Architecture d'Entreprise avec Niveaux Central, d'Agrégation et d'Accès

Dans de nombreux réseaux d'entreprise, une conception à trois niveaux est utilisée : niveau central, niveau d'agrégation et niveau d'accès. Les commutateurs d'accès connectent les périphériques finaux tels que les ordinateurs, les imprimantes, les téléphones IP, les points d'accès sans fil, les caméras et les terminaux industriels. Les commutateurs d'agrégation collectent le trafic de plusieurs commutateurs d'accès. Le niveau central fournit un transfert et un routage à grande vitesse entre les principales zones du réseau.

Un commutateur de couche 3 est souvent déployé au niveau central ou au niveau d'agrégation car ces positions nécessitent à la fois vitesse et capacité de routage. Il peut connecter différents VLAN de départements, zones de serveurs, sorties Internet, interfaces de pare-feu et réseaux de centres de données. Cette conception maintient les commutateurs d'accès plus simples tout en plaçant le contrôle de routage plus près du centre de trafic.

Pour une entreprise, cette architecture aide à améliorer l'évolutivité. De nouveaux départements, étages, zones de production, réseaux sans fil ou systèmes de service peuvent être ajoutés via la planification VLAN et les politiques de routage plutôt qu'en reconstruisant l'ensemble du réseau.

Les Centres de Données Ont Besoin d'une Commutation Rapide et à Faible Latence

Les centres de données imposent des exigences élevées en matière de performance de commutation. Les environnements de serveurs modernes peuvent contenir des milliers de serveurs, de machines virtuelles, de systèmes de stockage, de plateformes de conteneurs et de grappes d'applications. Ces systèmes génèrent à la fois du trafic nord-sud entre les serveurs et les réseaux externes et du trafic est-ouest entre les serveurs à l'intérieur du centre de données.

Les commutateurs de couche 3 aident les centres de données à construire des structures réseau plus plates, à réduire les sauts de transfert inutiles et à améliorer le débit. Dans les environnements hautes performances, l'utilisation d'une architecture de commutation de couche 3 appropriée peut améliorer considérablement l'efficacité du trafic. Certaines comparaisons de performances connexes indiquent que la commutation de couche 3 hautes performances dans les scénarios de centres de données peut réduire la latence du trafic nord-sud de plus de 40 % dans les conceptions optimisées.

Pour des applications telles que les plates-formes cloud, les services en ligne, la virtualisation, les réseaux de stockage et les systèmes d'entreprise en temps réel, une latence plus faible et une capacité de transfert plus élevée peuvent affecter directement le temps de réponse du service et l'expérience utilisateur.

Cas d'Utilisation chez les Fournisseurs de Services et les Réseaux Métropolitains

Dans les environnements de fournisseurs de services et de réseaux métropolitains, les commutateurs de couche 3 sont souvent utilisés aux nœuds de périphérie, aux points d'accès d'entreprise et aux positions d'agrégation. Ils peuvent fournir une isolation VLAN, un routage flexible, un transfert basé sur les politiques et un traitement des paquets à grande vitesse pour de nombreux clients ou groupes de services.

Ces réseaux nécessitent à la fois une séparation du trafic et un routage efficace. Un commutateur de couche 3 peut aider à séparer le trafic client, à connecter plusieurs VLAN de service, à prendre en charge les politiques de routage et à transférer de grandes quantités de trafic avec des performances stables. Cela le rend adapté à l'accès aux lignes privées d'entreprise, à l'agrégation de bâtiments, à la connectivité de campus et aux services Ethernet métropolitains.

Par rapport à un réseau d'agrégation purement de couche 2, la capacité de couche 3 donne aux opérateurs plus de contrôle sur les chemins de trafic, l'isolation des services et la résilience du réseau.

Les Scénarios de Haute Fiabilité Nécessitent Plus que la Vitesse

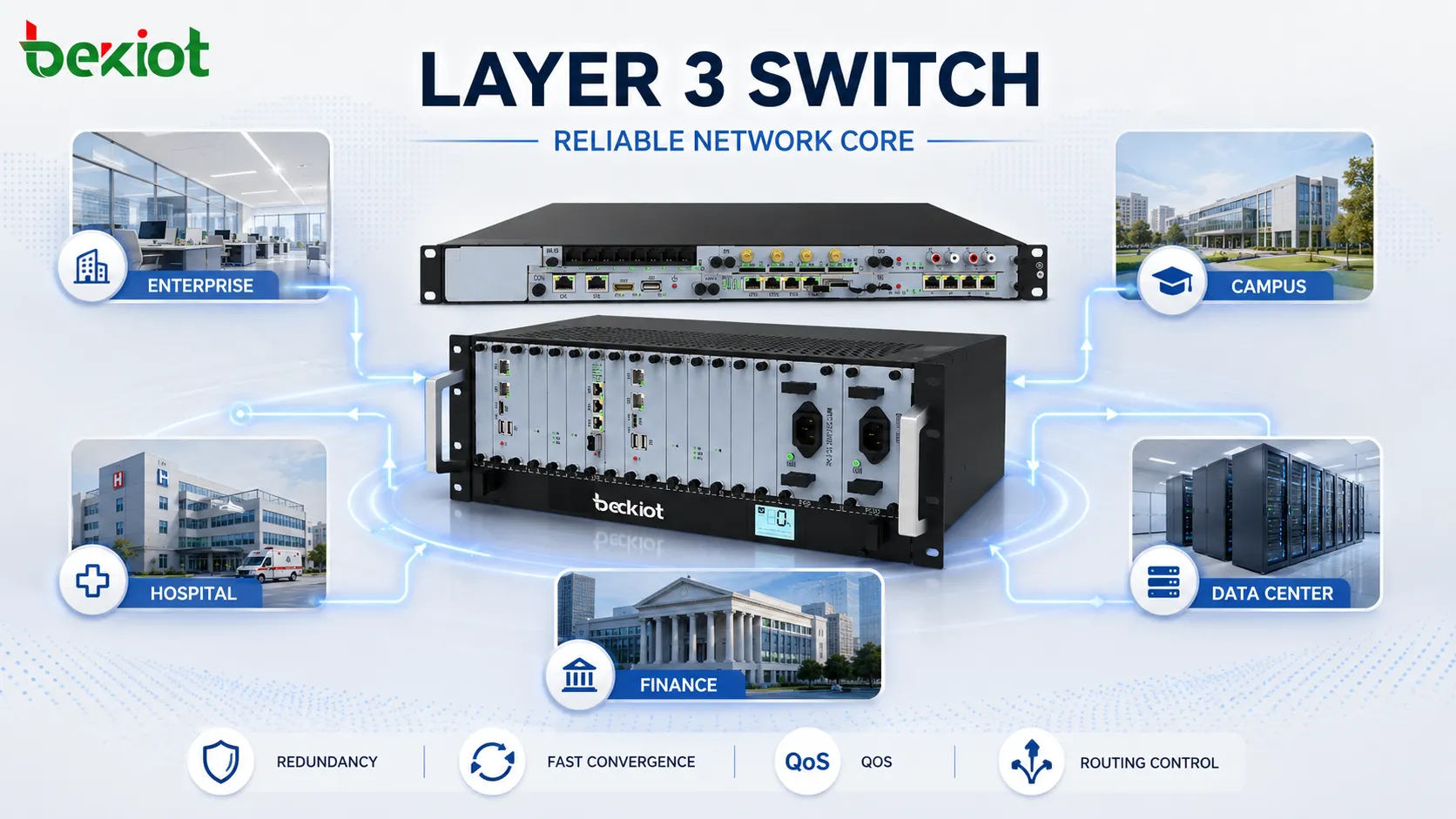

Les réseaux de campus, les réseaux hospitaliers, les systèmes de trading financier, les salles de contrôle et les grands sièges d'entreprise nécessitent tous un fonctionnement réseau stable. Dans ces environnements, la vitesse est importante, mais la fiabilité, la récupération rapide et la priorisation du trafic le sont tout autant.

Les commutateurs de couche 3 peuvent prendre en charge les liaisons redondantes, la convergence rapide, l'agrégation de liaisons, la sauvegarde de routage et les politiques QoS. La redondance aide à maintenir la connectivité en cas de défaillance d'une liaison ou d'un chemin de dispositif. La convergence rapide réduit le temps nécessaire au réseau pour trouver un autre chemin. La QoS permet au trafic important, tel que la voix, la vidéo, les systèmes médicaux, le trafic de trading ou les services de gestion, de recevoir une priorité plus élevée lorsque le réseau est occupé.

Cela rend les commutateurs de couche 3 adaptés aux réseaux où les temps d'arrêt ou la latence peuvent affecter la continuité des activités, la gestion de la sécurité ou l'expérience utilisateur.

Composants de Solution Recommandés

Une solution complète de commutateur de couche 3 ne doit pas se concentrer uniquement sur le commutateur lui-même. Elle doit inclure la planification VLAN, l'adressage IP, la conception du routage, le placement de la passerelle, la redondance, la politique QoS, le contrôle de sécurité, la surveillance et l'expansion future. L'objectif est de créer un réseau rapide, structuré, sécurisé et facile à gérer.

Points de Planification Avant le Déploiement

Avant de déployer une solution de commutateur de couche 3, les administrateurs doivent d'abord définir les zones de réseau et les priorités de service. Cela inclut de décider quels VLAN sont nécessaires, quels sous-réseaux doivent communiquer, quels services nécessitent une isolation et quel trafic doit recevoir une priorité.

L'adressage IP doit être planifié clairement. Une structure IP désorganisée peut rendre le routage, le dépannage et l'expansion plus difficiles. L'emplacement de la passerelle est également important. Dans de nombreuses conceptions d'entreprise, le commutateur de couche 3 sert de passerelle par défaut pour plusieurs VLAN, ce qui permet au routage local de se produire près des utilisateurs et des serveurs.

La redondance doit être envisagée dès le début. Les réseaux critiques doivent éviter les points de défaillance uniques dans les liaisons montantes, l'alimentation, les connexions centrales et les chemins de routage. L'accès à la gestion, la sauvegarde de la configuration, la journalisation et la surveillance doivent également être inclus dans la conception plutôt que d'être ajoutés uniquement après l'apparition de problèmes.

Direction de Développement Prête pour l'Avenir

Alors que la 5G, le cloud computing, l'IoT, l'intelligence artificielle et l'informatique en périphérie continuent de se développer, les réseaux devront transporter plus de périphériques, plus d'applications et plus de trafic en temps réel. Les commutateurs de couche 3 évoluent également vers des performances plus élevées, une automatisation plus forte et une gestion centralisée plus facile.

Les environnements réseau futurs exigeront de plus en plus une capacité d'interface 400G et 800G dans les scénarios de noyau haut de gamme et de centres de données. L'optimisation du trafic assistée par l'IA peut aider les réseaux à identifier les modèles anormaux, à ajuster les politiques et à améliorer l'utilisation des ressources. La gestion et l'automatisation natives du cloud peuvent rendre le déploiement et la maintenance à grande échelle plus efficaces.

Pour les organisations planifiant des mises à niveau réseau à long terme, la commutation de couche 3 n'est pas seulement une amélioration des performances actuelles. C'est aussi une base pour des opérations réseau plus intelligentes, automatisées et évolutives.

Conclusion

Une solution de commutateur de couche 3 donne aux réseaux modernes la capacité de combiner une commutation locale rapide avec un routage IP intelligent. Elle prend en charge la segmentation VLAN, la communication entre sous-réseaux, le routage dynamique, la redondance, la QoS et le transfert haute performance en une seule architecture.

Des réseaux d'entreprise aux centres de données, des campus à l'accès des fournisseurs de services, les commutateurs de couche 3 aident les données à se déplacer plus facilement dans des environnements complexes. Lorsqu'ils sont correctement planifiés, ils peuvent réduire les goulots d'étranglement de routage, améliorer les limites de sécurité, simplifier la structure du réseau et soutenir la croissance future.

Le meilleur résultat vient du traitement de la commutation de couche 3 comme faisant partie d'une solution réseau complète, et pas seulement comme une mise à niveau de périphérique. La conception VLAN, la politique de routage, la redondance, la sécurité, la priorité du trafic et la visibilité de gestion doivent travailler ensemble pour créer une base de communication stable et évolutive.

FAQ

Un commutateur de couche 3 est-il identique à un routeur ?

Non. Les deux peuvent router le trafic IP, mais ils sont conçus pour des rôles différents. Un commutateur de couche 3 est optimisé pour le transfert interne à grande vitesse du réseau, tandis qu'un routeur est souvent utilisé pour l'accès WAN, les fonctions de périphérie Internet, la NAT, l'intégration de pare-feu ou le routage externe complexe.

Quand une organisation doit-elle passer de la commutation de couche 2 à la couche 3 ?

Une mise à niveau est généralement nécessaire lorsque le réseau comporte plusieurs VLAN, plusieurs départements, un trafic serveur croissant, des exigences de communication entre sous-réseaux ou une pression de performance causée par l'envoi de trop de trafic interne via un routeur externe.

Chaque commutateur d'accès a-t-il besoin d'une capacité de couche 3 ?

Pas toujours. De nombreux réseaux utilisent des commutateurs de couche 2 au niveau d'accès et des commutateurs de couche 3 au niveau d'agrégation ou central. Cette conception maintient l'accès des terminaux simple tout en plaçant le routage et le contrôle des politiques à un point central plus fort.

Un commutateur de couche 3 peut-il améliorer la sécurité du réseau ?

Il peut aider en prenant en charge la séparation VLAN, le contrôle de routage, les politiques d'accès et les limites de trafic. Cependant, il doit toujours travailler avec des pare-feu, des systèmes d'authentification, des outils de surveillance et des politiques de sécurité pour une protection complète.

Que faut-il prendre en compte lors du choix d'une solution de commutateur de couche 3 ?

Les facteurs importants incluent la vitesse des ports, la capacité de transfert, l'échelle VLAN, la prise en charge des protocoles de routage, les fonctionnalités de redondance, la capacité QoS, les outils de gestion, la fiabilité de l'alimentation et les exigences d'expansion future.
