Les circuits résonants LC comptent parmi les blocs fonctionnels à sélectivité fréquentielle les plus importants de l’électronique. En associant une bobine et un condensateur, les ingénieurs conçoivent un réseau capable de stocker de l’énergie, de l’échanger entre champ magnétique et champ électrique et de présenter une réponse amplifiée sur une fréquence précise. Cette caractéristique rend les circuits LC indispensables dans les systèmes radiofréquences, les filtres analogiques, les oscillateurs, les réseaux d’adaptation d’impédance et de nombreux dispositifs de détection et de conditionnement de signal.

    Bien que la théorie de base soit simple et élégante, les circuits résonants LC pratiques ne sont jamais parfaitement idéaux. Les bobines réelles possèdent une résistance d’enroulement, les condensateurs présentent des pertes diélectriques et les pistes de circuit imprimé induisent des inductances et capacités parasites. Ainsi, la résonance d’un montage physique dépend non seulement des valeurs nominales L et C, mais aussi du facteur de qualité, de la charge appliquée, des tolérances des composants, de la dérive thermique et de la qualité du routage. Un article technique pertinent doit donc associer principes théoriques et mise en œuvre concrète.

    Qu’est-ce qu’un circuit résonant LC ?

    Un circuit résonant LC est un réseau électrique constitué d’une bobine (L) et d’un condensateur (C). Ces deux composants passifs interagissent de manière spécifique : le condensateur stocke l’énergie dans un champ électrique, tandis que la bobine l’emmagasine dans un champ magnétique. Lorsqu’ils sont associés, ils échangent de l’énergie de manière cyclique et génèrent une réponse résonante à une fréquence déterminée.

    Cette fréquence particulière est appelée fréquence de résonance. À la résonance, la réactance inductive et la réactance capacitaire sont de magnitudes égales et d’effets opposés. Théoriquement, les composantes réactives se neutralisent, et le réseau est alors dominé par son comportement résistif. En pratique, la réponse exacte dépend du montage série ou parallèle et du niveau de pertes présent dans le système réel.

        En termes simples, la résonance apparaît lorsque la bobine et le condensateur s’équilibrent sur une fréquence unique, plus intensément que sur toute autre plage de fonctionnement du circuit.

    Principe de fonctionnement de la résonance LC

    Échange d’énergie entre champs électriques et magnétiques

    Le fonctionnement d’un circuit résonant LC repose sur le stockage d’énergie. Lorsqu’un condensateur est chargé, il emmagasine de l’énergie dans un champ électrique. Lorsqu’un courant traverse une bobine, celle-ci stocke de l’énergie dans un champ magnétique. Dans un réseau LC idéal sans pertes, l’énergie circule en permanence du condensateur vers la bobine et inversement.

    Cet énergie périodique génère une oscillation. Lorsque le condensateur se décharge, le courant augmente dans la bobine et crée un champ magnétique. Lorsque ce champ magnétique s’effondre, il induit un courant qui recharge le condensateur avec une polarité inverse. Ce cycle répétitif définit une fréquence propre déterminée par les valeurs de L et de C.

    C’est pourquoi les circuits LC sont souvent appelés circuits oscillants ou circuits de réservoir. Contrairement aux réseaux passifs classiques qui laissent simplement passer le courant, ils possèdent une fréquence naturelle exploitable pour sélectionner, atténuer ou générer des signaux de manière contrôlée et prévisible.

    Formule de la fréquence de résonance

    L’équation la plus connue de la théorie des circuits LC est la formule de la fréquence de résonance. Elle montre que celle-ci dépend à la fois de l’inductance et de la capacité, et non d’un seul composant. Plus l’inductance augmente, plus la fréquence de résonance diminue ; il en va de même pour une capacité plus importante.

    L’expression standard est la suivante :

f = 1 / (2π√LC)

    Cette formule constitue le point de départ de toute conception. Cependant, les ingénieurs doivent garder à l’esprit qu’elle décrit un point de résonance idéal. Dans les circuits réels, les résistances parasites, les capacités stray et l’interaction avec la charge décalent la fréquence mesurée par rapport à la valeur théorique calculée.

    L’importance de la résonance en électronique

    La résonance confère au circuit une sélectivité fréquentielle. Au lieu de réagir uniformément à toutes les fréquences, un réseau LC amplifie ou atténue fortement les signaux sur une bande étroite. Cette propriété est essentielle dans les systèmes de communication, où les signaux doivent être séparés, filtrés, amplifiés ou générés sur des fréquences précises.

    Dans les récepteurs radio, la résonance isole un canal parmi plusieurs. Dans les oscillateurs, elle définit la fréquence d’oscillation. Dans les filtres, elle affine les bandes passantes et coupées. Dans les réseaux d’adaptation, elle transforme l’impédance pour optimiser le transfert de puissance sur une fréquence cible.

    Circuits résonants LC série et parallèle

    Circuit résonant série

    Dans un circuit LC série, la bobine et le condensateur sont montés sur le même chemin de courant. Hors résonance, la réactance globale est élevée et limite le passage du courant. À la résonance, les réactances inductive et capacitaire se neutralisent, l’impédance totale chute à son minimum.

    Étant donné la très faible impédance à la résonance, le courant atteint son intensité maximale pour une tension d’alimentation donnée. C’est pourquoi la résonance série est associée à un effet de passage privilégié sur la fréquence cible. Elle est utilisée dans les structures passe-bande, les étages d’accord et les applications nécessitant une transmission efficace d’une fréquence sélectionnée.

    Sur le plan pratique, un inconnu majeur du montage série : il peut générer des tensions élevées aux bornes de la bobine et du condensateur, même avec une tension d’alimentation modérée. Les concepteurs doivent donc prendre en compte la contrainte de tension sur les composants, le comportement thermique et les marges de sécurité lors de la mise en œuvre.

    Circuit résonant parallèle

    Dans un circuit LC parallèle, la bobine et le condensateur sont branchés en parallèle sur l’entrée ou sur une partie d’un réseau plus large. À la résonance, les courants dans chaque branche peuvent être importants, mais l’impédance vue par la source devient très élevée. Ce comportement diffère radicalement du montage série.

    Grâce à son impédance fortement augmentée à la résonance, le montage parallèle est utilisé pour bloquer, maintenir ou mettre en valeur une fréquence cible sous haute impédance. On le retrouve dans les circuits oscillants, les charges accordées RF et les étages de filtrage sélectif.

    La résonance parallèle est essentielle dans la conception des oscillateurs, car elle stocke l’énergie efficacement tout en formant une charge résonante adaptée aux composants actifs. Néanmoins, son fonctionnement réel reste influencé par la résistance de la bobine, les pertes du condensateur et la charge appliquée par les circuits voisins.

    Paramètres clés de conception des circuits LC

    Sélection de l’inductance et de la capacité

    La première étape de conception consiste à définir la fréquence de résonance cible, puis à choisir des valeurs adaptées de L et de C. Plusieurs combinaisons peuvent satisfaire la formule de résonance, mais toutes ne sont pas aussi pratiques. Le concepteur doit arbitrer entre taille physique, disponibilité des composants, niveau de pertes, courant nominal, tension maximale et coût.

    Les applications basse fréquence nécessitent généralement des inductances ou capacités importantes, ce qui augmente la taille des composants et les pertes parasites. Les conceptions haute fréquence utilisent des valeurs plus faibles, mais les effets parasites deviennent prépondérants si le routage du circuit n’est pas maîtrisé.

    Il ne suffit pas de calculer une paire L/C théoriquement valable. Une conception robuste compare plusieurs associations pour retenir celle qui offre le meilleur équilibre entre précision de résonance, fabricabilité et stabilité.

    Facteur de qualité et bande passante

    Le facteur de qualité (Q) est l’un des indicateurs majeurs des performances d’un circuit résonant. Il mesure l’efficacité du stockage d’énergie par rapport aux pertes par cycle. Un facteur de qualité élevé signifie une faible amortissement, une sélectivité accrue et une bande passante étroite. À l’inverse, un faible Q entraîne un amortissement important et une réponse plus large.

    La bande passante et le facteur de qualité sont étroitement liés. Plus Q augmente, la pointe de résonance devient plus sélective et la plage de fréquence utilisable se réduit. Cet atout est recherché dans les récepteurs et filtres à bande étroite, mais il rend le circuit plus sensible aux tolérances des composants et aux variations de température. Un Q plus faible garantit une meilleure stabilité au détriment de la sélectivité.

    Sur le plan industriel, le facteur de qualité dépend non seulement du montage, mais aussi de la qualité de la bobine, des pertes du condensateur, de la structure du circuit imprimé et des sources/charges connectées. C’est pourquoi la valeur Q mesurée diffère souvent des calculs théoriques idéaux.

    Résistance et amortissement

    Aucun circuit LC réel n’est sans pertes. Les bobines présentent une résistance de cuivre et des pertes magnétiques, les condensateurs possèdent une résistance série équivalente et des dissipations diélectriques. Ces effets résistifs transforment l’énergie stockée en chaleur et atténuent la netteté de la résonance.

    L’amortissement détermine la vitesse de décroissance des oscillations, ou si celles-ci nécessitent une compensation par un composant actif pour être maintenues. Dans les réseaux passifs, l’amortissement élargit la réponse et réduit l’amplitude de la pointe. Dans les oscillateurs actifs, il doit être compensé par un gain pour maintenir une oscillation continue.

    La résistance étant systématiquement présente, les circuits LC concrets sont mieux étudiés sous forme de réseaux RLC. Cette approche élargie est indispensable pour analyser les performances réelles, au-delà des modèles théoriques simplifiés.

    Concevoir un circuit résonant LC

    Étape 1 : Définir l’objectif fonctionnel

    Toute conception de circuit résonant commence par un objectif clair : sélection de signal, génération d’oscillations, filtrage, adaptation d’impédance, détection ou suppression de bruit. Cet objectif définit la fréquence cible, la bande passante requise, les pertes d’insertion, la tenue en tension et la stabilité environnementale.

    Par exemple, un circuit d’accord RF et un générateur de signal de laboratoire peuvent fonctionner sur des fréquences similaires, mais leurs priorités de conception diffèrent. L’un privilégie la sélectivité et la compacité, l’autre la stabilité fréquentielle, la plage de réglage et la facilité de mesure.

    Étape 2 : Calculer les valeurs initiales des composants

    Une fois la fréquence cible définie, le concepteur choisit une valeur de L ou de C et calcule le composant complémentaire pour obtenir une première solution. Dès cette étape, il faut prendre en compte les gammes de composants standard, les classes de tolérance et les formats d’encapsulation pour éviter des choix théoriques irréalisables.

    Il est recommandé de comparer plusieurs combinaisons proches plutôt que de valider immédiatement le premier résultat calculé. Une légère variation d’inductance ou de capacité peut améliorer le facteur de qualité, la disponibilité des pièces ou la stabilité en production.

    Étape 3 : Évaluer les effets parasites

    Après le calcul initial, l’étape suivante consiste à analyser les effets non idéaux. La longueur des pistes du circuit imprimé, la structure des broches, la géométrie des connecteurs, le blindage et les plans de masse modifient l’inductance et la capacité effectives. En haute fréquence, ces décalages de résonance peuvent être significatifs.

    Les éléments parasites peuvent aussi créer des couplages indésirables ou des points de résonance secondaires. C’est pourquoi les mesures sur prototype diffèrent parfois des simulations trop idéales. Il faut intégrer la résistance série équivalente, les capacités parasites et les conditions de charge réalistes dans l’analyse de conception.

    Étape 4 : Simuler et prototyper

    La simulation permet de prédire la fréquence de résonance, la bande passante, l’amplitude de réponse, le comportement d’impédance et la sensibilité aux tolérances avant la fabrication matérielle. Les outils basés sur SPICE sont particulièrement utiles pour comparer des associations de composants et intégrer les résistances et charges réelles.

    Cependant, la simulation ne remplace pas les essais physiques. Les disparités de composants, les variations d’assemblage et les effets des fixtures de mesure modifient la réponse finale. Les condensateurs ajustables, les composants trimmer et les corrections de routage sont couramment utilisés pour affiner la conception après tests.

        Une fréquence de résonance calculée n’est qu’un point de départ. Une conception résonante stable résulte d’un équilibre entre calcul, simulation, rigueur de routage et mesures expérimentales.

    Applications des circuits résonants LC

    Accord RF et sélection de signal

    L’application la plus courante de la résonance LC est l’accord radiofréquence. Un circuit résonant bien conçu amplifie une bande de fréquence étroite tout en atténuant les signaux adjacents. Cette sélectivité est fondamentale pour les récepteurs, les tuners et les étages de conditionnement de signal frontal.

    Les applications d’accord nécessitent souvent un facteur de qualité élevé et un blindage soigné. Même de faibles variations parasites peuvent décaler la fréquence de réception, notamment dans les plages haute fréquence RF.

    Oscillateurs et génération de fréquence

    Les circuits de réservoir LC sont largement utilisés dans les oscillateurs sinusoïdaux, notamment les topologies Colpitts et Hartley. Le réseau résonant définit la fréquence d’oscillation, tandis que le composant actif compense les pertes énergétiques de chaque cycle. Sans cette compensation, l’oscillation naturelle s’éteint progressivement sous l’effet de l’amortissement.

    Les oscillateurs requièrent une excellente stabilité. La dérive fréquentielle liée à la température, aux variations d’alimentation ou aux parasites dégrade directement la qualité du signal de sortie. Les réseaux LC dédiés aux oscillateurs nécessitent donc des composants de haute qualité et un routage maîtrisé.

    Filtres et adaptation d’impédance

    Les éléments résonants LC sont essentiels dans les filtres analogiques et les réseaux d’adaptation d’impédance. Ils offrent des transitions plus nettes entre bandes passantes et coupées qu’un simple diviseur résistif. Dans les réseaux d’adaptation, ils transforment l’impédance pour optimiser le transfert de puissance sur une fréquence ciblée.

    Cela est crucial pour les émetteurs RF, les récepteurs, les interfaces d’antennes et les systèmes de transfert d’énergie. Cependant, les performances d’adaptation sont toujours dépendantes de la fréquence : la résonance est une solution ciblée, pas universelle.

    Analyse de stabilité des circuits LC

    Tolérances des composants et variations de fabrication

    Le premier facteur d’instabilité est la tolérance des composants. Les bobines et condensateurs ne disposent pas de valeurs parfaitement exactes. Les variations de fabrication font diverger les valeurs réelles des spécifications nominales, ce qui modifie directement la fréquence de résonance.

    Sur des circuits à réponse large, ce décalage est acceptable. En revanche, dans les systèmes à bande étroite ou à fréquence critique, une faible erreur relative peut être problématique. Les conceptions stables utilisent des composants à tolérance réduite ou intègrent des systèmes de réglage lors de l’étalonnage.

    Dérive thermique et effets environnementaux

    Les variations de température modifient à la fois l’inductance et la capacité. Certains matériaux magnétiques et diélectriques sont sensibles aux conditions thermiques, ce qui entraîne une dérive de la fréquence de résonance, notamment dans les oscillateurs de précision et les circuits RF.

    La stabilité environnementale ne se limite pas à la température : humidité, vibrations, contraintes mécaniques et conditions de boîtage influencent également les performances. Une résonance fiable dépend à la fois du schéma électrique, de l’environnement d’exploitation et de la stratégie de conditionnement.

    Effets de charge et couplages

    Un circuit LC fonctionne rarement de manière isolée. Il est généralement connecté à une source, un amplificateur suivant, des instruments de mesure ou d’autres étages électroniques. Ces charges externes modifient le facteur de qualité, la bande passante et parfois la fréquence apparente.

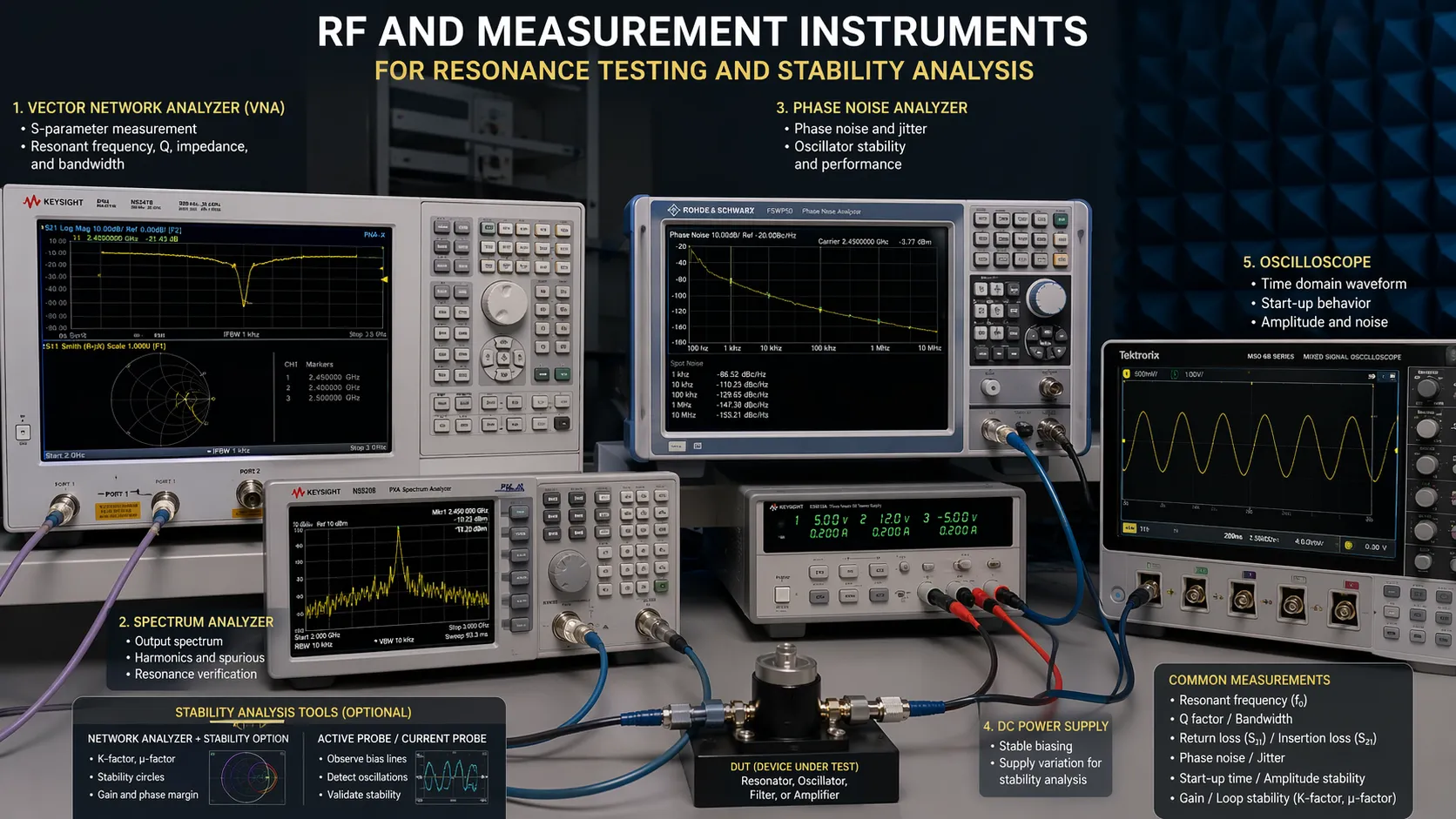

    L’influence de la charge est majeure lors des mesures. Une sonde, un câble ou l’entrée d’un instrument peuvent altérer involontairement le circuit testé et fausser la résonance mesurée. Une bonne pratique d’intégration intègre la sensibilité aux mesures dans l’analyse de stabilité.

    Éléments parasites et sensibilité au routage

    Les résistances parasites, capacités stray et couplages inductifs indésirables sont les causes les plus courantes d’écart entre calculs théoriques et fonctionnement réel. En basse et moyenne fréquence, ces effets restent limités ; en haute fréquence, ils deviennent déterminants.

    Une conception rigoureuse du routage est essentielle : chemins de retour courts, masse optimisée, placement compact, géométrie maîtrisée et blindage adapté préservent la réponse résonante initiale. Dans les conceptions RF, l’agencement physique est aussi important que le schéma électrique.

    Bonnes pratiques de conception pour une meilleure stabilité

    Un circuit résonant LC stable résulte d’une conception rigoureuse, pas seulement de calculs. L’utilisation de bobines à haut facteur de qualité, de condensateurs à faibles pertes, de composants à tolérance serrée, d’un routage compact et d’un blindage adapté améliore directement la stabilité fréquentielle et la prévisibilité des performances.

    Il est également conseillé de limiter les charges inutiles, d’évaluer le comportement thermique en amont et de valider la résonance par simulation et mesures de laboratoire. Pour les applications exigeantes, la surcote des composants, le choix de matériaux contrôlés et les dispositifs de réglage garantissent la fiabilité du produit final.

        Le circuit résonant LC le plus fiable n’est pas seulement accordé à la bonne fréquence : il est conçu pour conserver ses performances dans des conditions d’exploitation réelles.

    Conclusion

    Les circuits résonants LC restent incontournables, car ils offrent un moyen précis et efficace de modeler le comportement fréquentiel des systèmes électroniques. Leur fonctionnement de base repose sur l’énergie échangée entre bobine et condensateur, mais une conception réussie intègre bien plus que la simple formule de résonance. Topologie série/parallèle, facteur de qualité, pertes, bande passante, tolérances, dérive thermique, charges et parasites définissent les performances finales.

    Qu’il s’agisse d’accord RF, de génération d’oscillations, de filtrage ou d’adaptation d’impédance, les ingénieurs doivent associer théorie, mesures et analyse de stabilité. Une conception LC pertinente est à la fois mathématiquement correcte, robuste matériellement, constante en fonctionnement et adaptée aux contraintes de l’application finale.

    FAQ

    Quel est le rôle principal d’un circuit résonant LC ?

    Son rôle principal est de générer une réponse à sélectivité fréquentielle. Les circuits LC laissent passer, atténuent, génèrent ou transforment les signaux sur une bande définie, dans les filtres, oscillateurs, tuners et réseaux d’adaptation.

    Quelle est la différence entre résonance série et parallèle ?

    À la résonance, le circuit série présente une impédance minimale et un courant maximal. Le circuit parallèle offre une impédance élevée, ce qui le destine aux circuits de réservoir, charges accordées et réseaux fréquentiels sélectifs.

    Pourquoi le facteur de qualité est-il important ?

    Le facteur de qualité mesure l’efficacité du stockage d’énergie par rapport aux pertes. Un Q élevé assure une sélectivité fine et une bande passante étroite ; un Q faible entraîne un amortissement plus important et une réponse plus large.

    Quels facteurs causent l’instabilité de résonance ?

    Les causes principales sont les tolérances des composants, la dérive thermique, les capacités/inductances parasites, les pertes résistives, un routage de circuit médiocre et les charges externes.

    Les circuits LC sont-ils encore utiles dans l’électronique moderne ?

    Oui. Ils restent largement utilisés dans l’électronique RF, les systèmes de communication, les oscillateurs, les filtres analogiques, les réseaux d’adaptation et de nombreux dispositifs de détection et traitement de signal.
