LoRa est une technologie de transmission sans fil largement utilisée dans les applications de l'Internet des objets. En utilisant des bandes de fréquences sans fil spécifiques pour la communication de données à faible consommation, elle offre les avantages d'un faible coût de déploiement, d'une couverture étendue, d'une installation flexible et d'une grande adaptabilité aux réseaux de capteurs distribués. Dans les projets de parcs intelligents, de communautés intelligentes, de bâtiments intelligents, de villes intelligentes, de sites industriels, de surveillance des services publics et de détection environnementale, LoRa peut aider à collecter des données de terrain sans recourir à un câblage lourd.

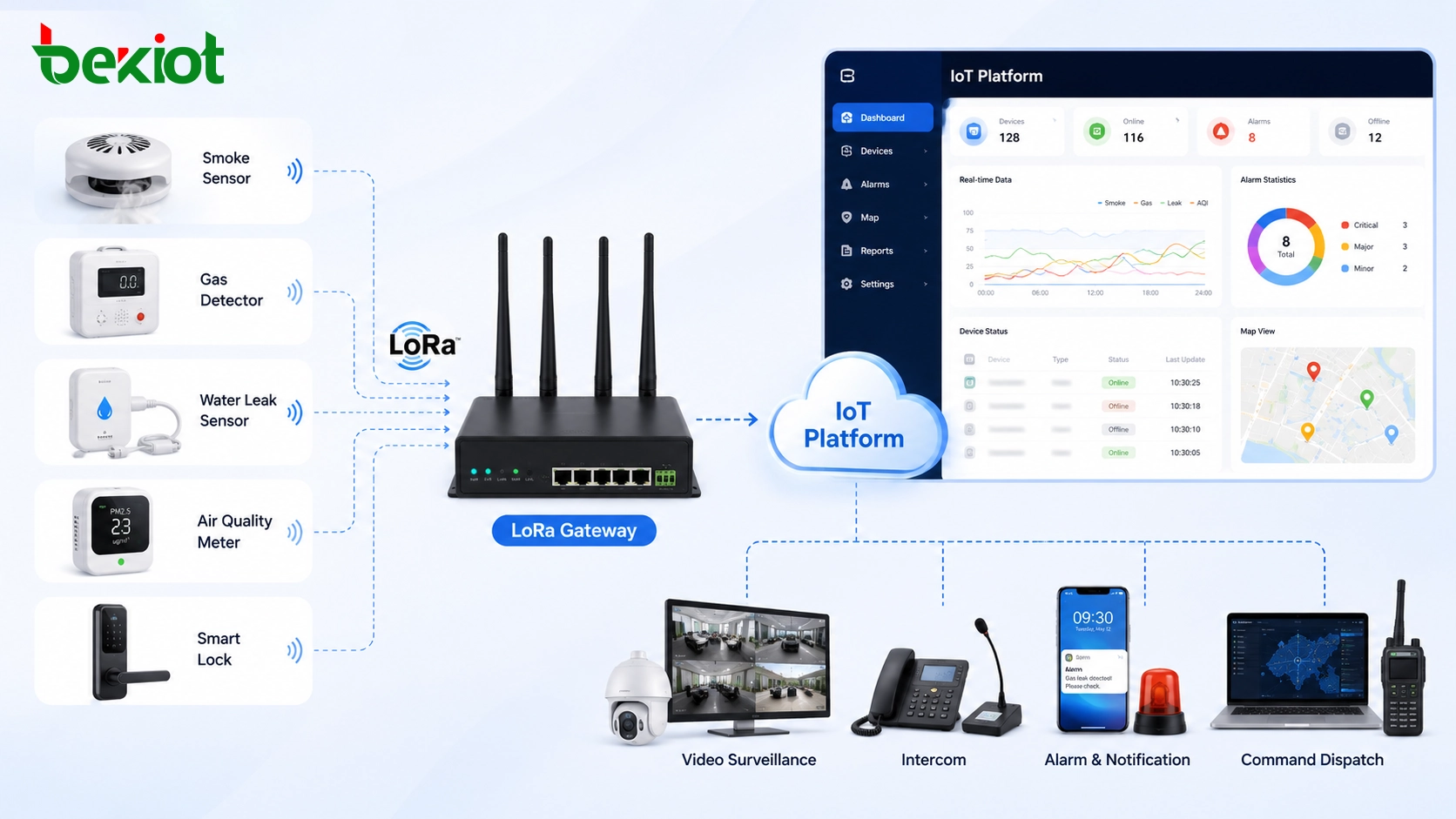

Une solution IoT complète basée sur LoRa ne se compose pas d'un seul appareil. Elle comprend généralement des terminaux capteurs frontaux, des passerelles sans fil LoRa, des plates-formes côté serveur, des systèmes d'application et des outils de gestion. Chaque couche a un rôle clair : les terminaux collectent les données, les passerelles les transmettent, les serveurs les traitent et les gèrent, et les applications présentent les résultats aux utilisateurs, opérateurs ou autres systèmes métier.

Pourquoi cette approche sans fil convient à la détection distribuée

De nombreux projets IoT doivent collecter de petites quantités de données à partir d'un grand nombre de points. Ces points peuvent être installés dans des bâtiments, des couloirs, des sous-sols, des entrepôts, des parcs, des salles d'équipement, des zones de service, des espaces extérieurs ou des coins reculés où le câblage est difficile. Le déploiement filaire traditionnel peut augmenter les coûts de construction, allonger le cycle du projet et rendre les extensions ultérieures difficiles.

LoRa est adapté à ces conditions car il se concentre sur les communications longue portée, à faible consommation et à faible débit de données. Il n'est pas conçu pour la vidéo à large bande passante ou la transmission de gros fichiers. Il est plutôt plus adapté aux valeurs de capteurs, aux états d'alarme, aux relevés de compteurs, aux états des interrupteurs, aux données environnementales et aux signaux d'équipement. Cela le rend pratique pour les systèmes IoT qui nécessitent une large couverture et une faible maintenance.

Un autre avantage important est que de nombreux réseaux LoRa peuvent être déployés par le propriétaire du projet ou l'intégrateur système en tant que réseau sans fil privé. Une fois le réseau construit dans la zone de couverture prévue, les appareils de terrain peuvent communiquer sans que chaque capteur ait besoin d'un abonnement séparé à un réseau public. Cela peut réduire les coûts de communication à long terme dans les projets comportant de nombreux points d'extrémité.

Les terminaux de terrain collectent les données brutes

Les dispositifs terminaux sont les nœuds frontaux d'un système IoT LoRa. Ils sont généralement construits autour de capteurs, de points de contrôle ou de dispositifs de mesure. Pour simplifier le déploiement du projet, de nombreux produits intègrent le module capteur et le module sans fil LoRa dans un seul terminal, de sorte que l'appareil peut collecter des données et les envoyer sans fil sans câblage de communication supplémentaire.

Les types de terminaux LoRa courants incluent les détecteurs de fumée, les capteurs de gaz dangereux, les détecteurs de fuite d'eau, les capteurs de qualité de l'air, les capteurs de température et d'humidité, les interrupteurs intelligents, les panneaux de commande, les dispositifs de comptage, les serrures électroniques, les capteurs de niveau, les capteurs de pression et les moniteurs d'état d'équipement. Différents projets peuvent choisir différents types de terminaux en fonction des données à collecter.

Lors du déploiement pratique, la couche terminale doit être planifiée en fonction des points de surveillance, de l'environnement d'installation, de la durée de vie de la batterie, de la fréquence de rapport, de la priorité des alarmes, de la protection du boîtier et de l'accès pour la maintenance. Par exemple, un capteur de fuite d'eau souterrain peut nécessiter une protection robuste et une longue durée de vie de la batterie, tandis qu'un capteur de qualité de l'air intérieur peut se concentrer davantage sur des rapports périodiques stables et une installation facile.

La couverture sans fil réduit le travail de câblage

L'une des raisons pour lesquelles LoRa est largement utilisé dans les bâtiments intelligents, les parcs intelligents et les projets communautaires est qu'il réduit le besoin de câblage de signal sur de longues distances. Une fois les passerelles déployées à des emplacements appropriés, les dispositifs terminaux situés dans la zone de couverture peuvent envoyer des données sans fil. Ceci est utile pour les projets de rénovation, les bâtiments dispersés, les points extérieurs et les zones où le creusement ou le routage des câbles est difficile.

La réduction du câblage ne signifie pas que la planification est inutile. Les équipes de projet doivent encore prendre en compte la structure du bâtiment, la pénétration des murs, la hauteur d'installation, le placement des antennes, la quantité de passerelles, le chevauchement des couvertures, les sources d'interférence et l'expansion future. Une bonne planification sans fil améliore la fiabilité des données et réduit les angles morts.

Pour les grands sites, la conception de la couverture doit être testée dans des conditions réelles plutôt qu'estimée uniquement à partir de plans. Différents matériaux, agencements d'étages, espaces souterrains, structures métalliques et salles d'équipement peuvent affecter les performances sans fil. Une solution pratique combine généralement la planification de la couverture, les tests sur site et l'optimisation du placement des passerelles.

Les passerelles connectent les nœuds capteurs à la plate-forme

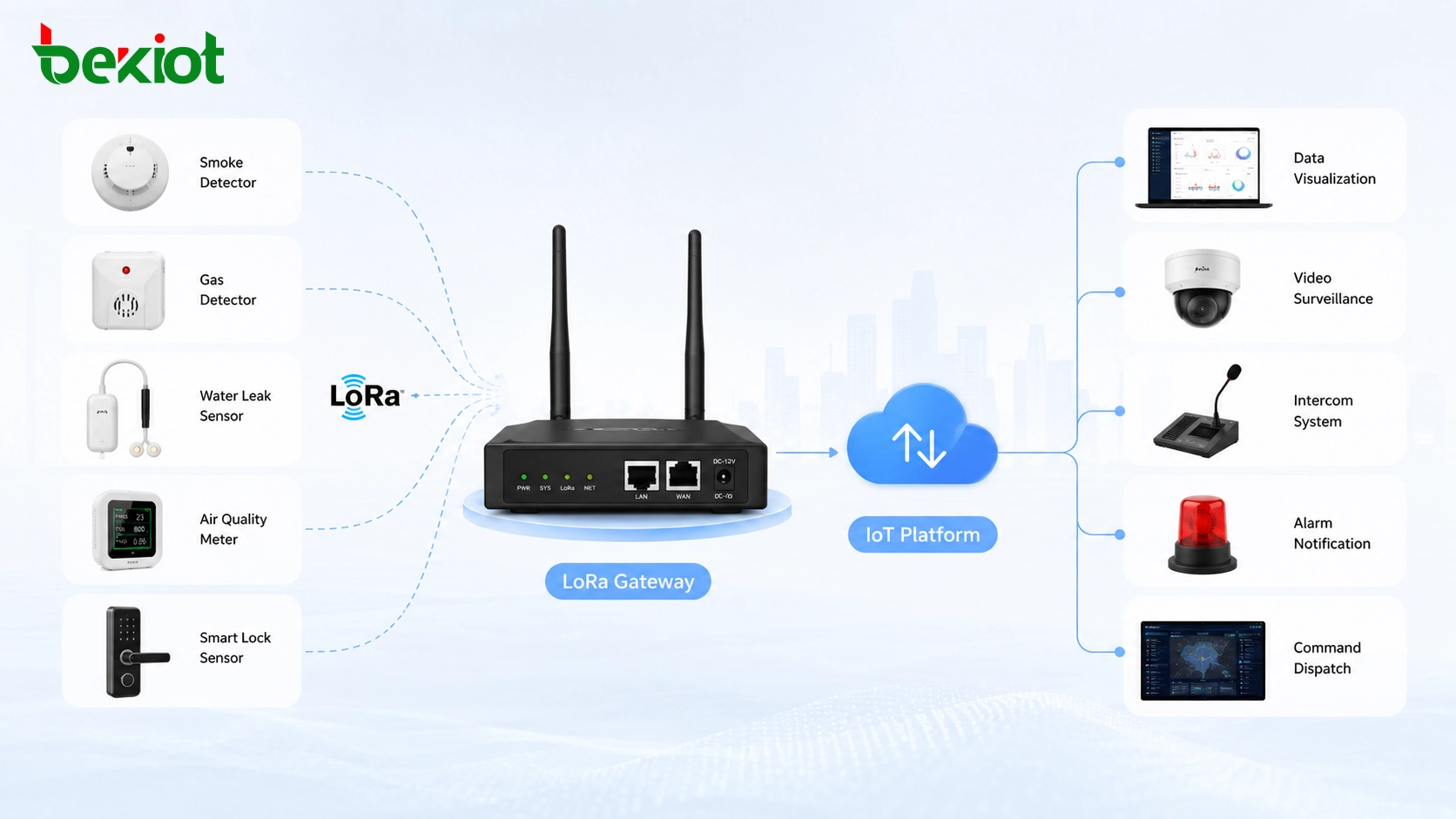

La passerelle LoRa est le pont entre les terminaux de terrain et la plate-forme serveur. Elle communique avec plusieurs dispositifs terminaux LoRa du côté sans fil et transmet les données collectées au côté serveur via un réseau de liaison montante. Cette liaison montante peut utiliser Ethernet, les réseaux cellulaires, l'accès par fibre, les réseaux privés ou d'autres connexions IP disponibles selon l'environnement du projet.

Une passerelle dispose généralement de meilleures capacités de traitement et de communication qu'un seul nœud terminal. Elle peut traiter les données de nombreux terminaux distribués, gérer les communications sans fil dans la zone de couverture et transmettre les informations collectées à la plate-forme pour le stockage, l'analyse, la visualisation et le traitement des alarmes.

Le déploiement de la passerelle doit tenir compte du rayon de couverture, de la position d'installation, de l'alimentation électrique, de la stabilité de la liaison montante réseau, de la direction de l'antenne, de la protection du boîtier, de la facilité de maintenance et de la redondance. Dans les scénarios importants, plusieurs passerelles peuvent être planifiées pour améliorer la fiabilité de la couverture et réduire le risque d'un point de défaillance unique.

La couche serveur est le centre de gestion

Le côté serveur est le cœur d'un système IoT LoRa. Il reçoit les données transmises par les passerelles, organise les informations des terminaux, gère l'état des appareils, traite les alarmes et fournit des données aux applications de niveau supérieur. Selon le projet, la couche serveur peut être déployée sur une plate-forme cloud, un centre de données privé, un serveur sur site ou une architecture hybride.

En plus de recevoir les données des capteurs, la plate-forme serveur doit prendre en charge la gestion des appareils, l'enregistrement, l'authentification, le contrôle des permissions, le chiffrement et la gestion des communications. Ces fonctions sont importantes car les systèmes IoT peuvent contenir de nombreux appareils distribués, et chaque appareil doit être identifié, géré et protégé.

Une plate-forme serveur bien conçue n'affiche pas seulement des données brutes. Elle doit fournir un traitement structuré des données, des enregistrements historiques, des règles d'alarme, des journaux d'événements, des analyses statistiques et des interfaces pour les systèmes d'application. Cela permet au réseau LoRa de faire partie d'une plate-forme de gestion intelligente plus vaste plutôt que de rester un système de détection isolé.

Les applications transforment les données en informations exploitables

La couche application est l'endroit où les utilisateurs voient et utilisent les données collectées. Elle peut inclure un tableau de bord web, une application mobile, un écran de surveillance, une page de gestion des alarmes, une carte SIG, un système de maintenance, une plate-forme de gestion de bâtiment ou une plate-forme d'exploitation de ville intelligente. Le but de cette couche est de transformer les données des capteurs en informations claires et exploitables.

Par exemple, les données de fuite d'eau peuvent devenir un événement d'alarme avec des informations de localisation. Les relevés de qualité de l'air peuvent devenir des graphiques de tendance environnementale. La détection de fumée ou de gaz peut déclencher une notification d'urgence. Les relevés de compteurs peuvent soutenir l'analyse énergétique. L'état des serrures intelligentes peut soutenir la gestion du contrôle d'accès. La valeur du système LoRa dépend de la qualité de la présentation et de l'utilisation des données.

Les systèmes d'application doivent également fournir des interfaces pour l'intégration. Via des API ou des mécanismes d'échange de données, les données LoRa peuvent être partagées avec les systèmes d'automatisation des bâtiments, les plates-formes de sécurité, les systèmes de maintenance, les centres de commande ou les applications métier tierces.

La sécurité et le contrôle des appareils ne peuvent être ignorés

Étant donné qu'un système IoT LoRa peut gérer de nombreux capteurs et alarmes, la sécurité doit être prise en compte dès le départ. L'enregistrement des appareils contribue à garantir que seuls les terminaux autorisés peuvent rejoindre le système. L'authentification aide à vérifier l'identité de l'appareil. Le chiffrement aide à protéger les données pendant la transmission et le traitement sur la plate-forme.

La gestion des permissions est également importante côté application. Différents utilisateurs peuvent avoir besoin de différents niveaux d'accès. Un agent de maintenance peut seulement avoir besoin de visualiser les alarmes dans une zone, tandis qu'un administrateur peut avoir besoin de configurer les appareils, les passerelles, les règles d'alarme et les paramètres système. Une conception appropriée des permissions améliore à la fois la sécurité et la clarté opérationnelle.

Pour les grands projets, la gestion du cycle de vie des appareils doit également être planifiée. Cela inclut l'activation des appareils, la liaison de localisation, la surveillance de la batterie, le suivi de la qualité du signal, les enregistrements de maintenance, la gestion des remplacements et le traitement des alarmes hors ligne.

L'intégration crée une plate-forme opérationnelle plus intelligente

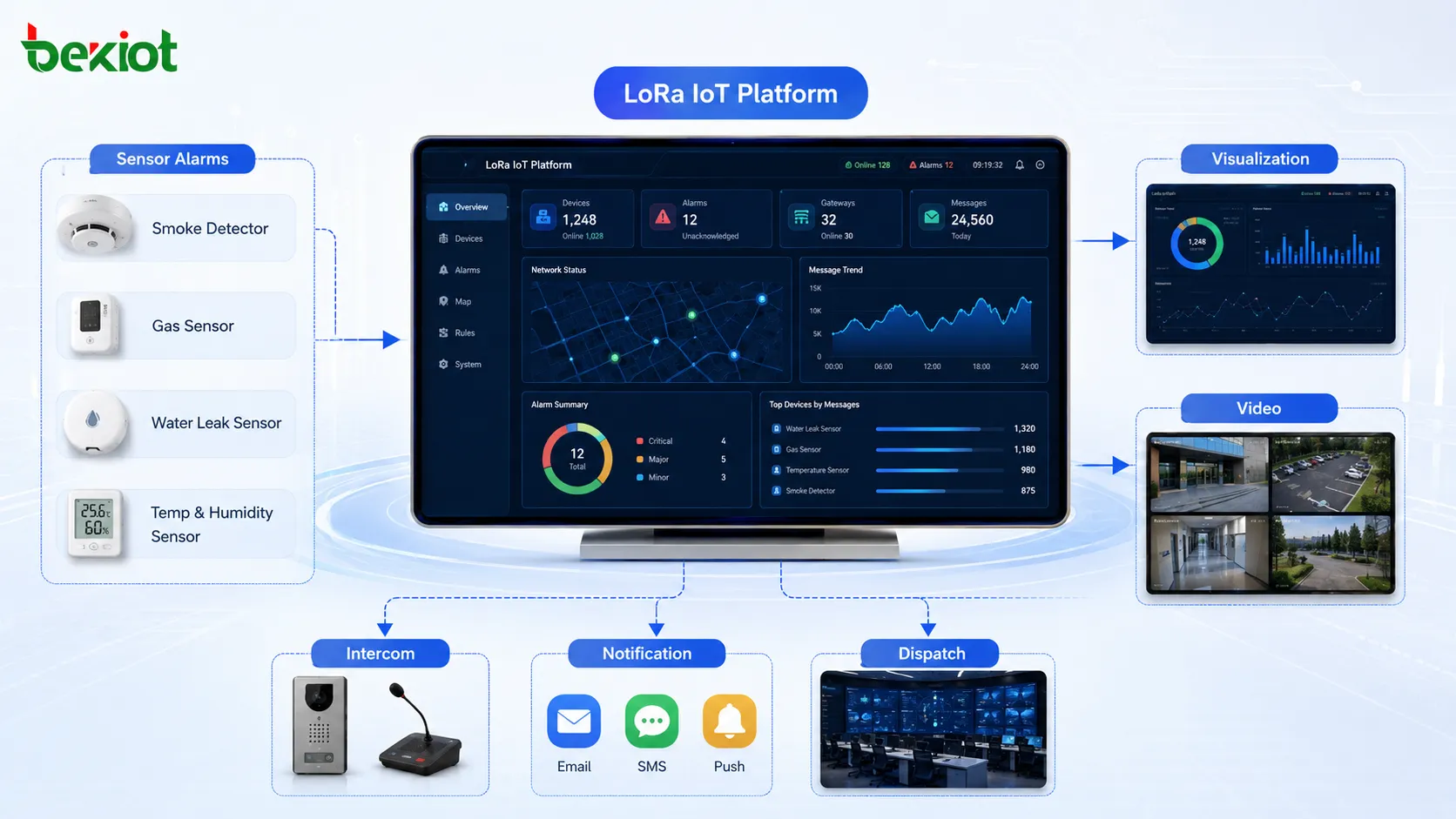

Un système IoT LoRa peut offrir plus de valeur lorsqu'il est intégré à d'autres systèmes de communication et de gestion. Les alarmes des capteurs peuvent être liées aux systèmes téléphoniques, aux systèmes d'interphone, aux systèmes de sonorisation, aux plates-formes de vidéosurveillance, aux systèmes de contrôle d'accès ou aux plates-formes de répartition des commandes. Cela permet au projet de passer de la surveillance passive à la réponse active.

Par exemple, lorsqu'un capteur de fuite d'eau signale une alarme, la plate-forme peut afficher l'emplacement, notifier le personnel de maintenance, déclencher une annonce vocale, ouvrir une vue de caméra associée ou créer un bon de travail. Lorsqu'un capteur de gaz dangereux détecte des données anormales, le système peut envoyer des alertes au personnel de sécurité et soutenir la coordination d'urgence.

Ce type de liaison est particulièrement utile dans les parcs intelligents, les communautés intelligentes, les installations industrielles, les entrepôts, les campus, les couloirs de services publics et les projets de gestion urbaine. LoRa fournit la couche de détection, tandis que d'autres systèmes fournissent des capacités de communication, de vérification, de répartition et de réponse.

Structure de déploiement typique

Une solution IoT LoRa pratique peut être divisée en quatre couches principales. La première couche est la couche de détection, comprenant les capteurs de fumée, les capteurs de gaz, les détecteurs de fuite d'eau, les capteurs de qualité de l'air, les interrupteurs, les panneaux, les compteurs, les serrures et autres dispositifs terminaux. Ces terminaux collectent les données d'état ou les informations d'alarme sur le terrain.

La deuxième couche est la couche d'accès sans fil, composée principalement de passerelles LoRa. Les passerelles fournissent une couverture sans fil, collectent les données des dispositifs terminaux et transmettent les informations à la plate-forme serveur via un réseau de liaison montante. La troisième couche est la couche plate-forme, qui gère les appareils, traite les données, stocke les enregistrements, gère la sécurité et fournit des interfaces de service.

La quatrième couche est la couche application. Cette couche présente les données via des tableaux de bord, des cartes, des alarmes, des rapports, des outils de maintenance et des systèmes de gestion intégrés. Dans les projets matures, elle peut également se connecter à des passerelles d'accès vidéo, des passerelles d'interphone, des systèmes de répartition des commandes ou d'autres plates-formes d'exploitation intelligentes.

Points de planification avant le déploiement du projet

Avant de construire un système IoT LoRa, les équipes de projet doivent d'abord définir l'objectif de la collecte de données. Différents projets peuvent se concentrer sur les alarmes de sécurité, la surveillance environnementale, la mesure de l'énergie, l'état des équipements, la gestion des accès ou la maintenance des installations. Les types de terminaux requis doivent être sélectionnés en fonction de l'objectif commercial réel.

La planification de la couverture est l'étape clé suivante. L'équipe doit confirmer la superficie du site, la structure du bâtiment, la densité des terminaux, l'emplacement des passerelles, la hauteur d'installation, les obstacles de signal et les conditions du réseau de liaison montante. Une bonne disposition des passerelles peut améliorer la fiabilité des communications et réduire les travaux de maintenance ultérieurs.

La planification de la plate-forme est tout aussi importante. Le projet doit décider d'utiliser une plate-forme cloud, un déploiement privé ou un déploiement hybride. Il doit également confirmer les exigences de stockage des données, les règles d'alarme, les permissions des utilisateurs, les interfaces d'intégration, les besoins de visualisation et les processus de gestion des appareils à long terme.

Où cette solution est-elle la plus précieuse

Les solutions IoT basées sur LoRa sont adaptées aux scénarios qui nécessitent de nombreux points de détection à faible consommation et une couverture sans fil étendue. Dans les bâtiments intelligents, elles peuvent soutenir la surveillance environnementale, la détection de fuites d'eau, la détection de fumée et la collecte de l'état des équipements. Dans les parcs intelligents, elles peuvent soutenir la détection extérieure, la surveillance des installations, l'état des accès et la collecte de données énergétiques.

Dans les communautés intelligentes, LoRa peut être utilisé pour les compteurs, les serrures, les capteurs de sécurité et les données environnementales. Dans les installations industrielles, il peut aider à collecter l'état des équipements, les alarmes de sécurité et les signaux de maintenance dans les zones où le câblage est difficile. Dans les applications à l'échelle de la ville, il peut soutenir des points de surveillance distribués à travers les rues, les espaces de service public, les installations publiques et les actifs extérieurs.

La valeur principale ne réside pas seulement dans la transmission de données sans fil. La plus grande valeur vient de la combinaison des terminaux, des passerelles, des plates-formes, de la visualisation, de la gestion de la sécurité et de l'intégration des systèmes en une seule solution IoT complète.

Conclusion

Une solution IoT LoRa complète est construite à partir de multiples couches plutôt que d'un seul produit. Les terminaux capteurs collectent les données de terrain, les passerelles fournissent la couverture sans fil et le transfert en liaison montante, les plates-formes serveur assurent la gestion et le traitement, et les applications transforment les données en informations utiles pour les utilisateurs et les opérateurs.

Avec un faible coût de déploiement, une large couverture, une réduction du travail de câblage et la flexibilité du réseau privé, LoRa est parfaitement adapté aux bâtiments intelligents, aux parcs intelligents, aux communautés intelligentes, à la surveillance industrielle et aux projets de détection à l'échelle de la ville. Lorsqu'il est combiné à la visualisation des données, à la gestion des appareils, à l'authentification, au chiffrement et à l'intégration avec des systèmes de communication ou vidéo, il peut devenir une base importante pour les opérations intelligentes.
