Un téléphone à magnéto est un type ancien de téléphone qui utilise une génératrice à magnéto actionnée à la main pour produire le courant de sonnerie. Avant les centraux automatiques, la commutation numérique, la VoIP et les réseaux téléphoniques modernes, il permettait aux utilisateurs de signaler un autre poste ou d’appeler une opératrice de standard manuel en tournant une manivelle placée sur l’appareil.

Ces téléphones étaient largement associés aux systèmes téléphoniques à batterie locale, aux lignes rurales, aux communications de terrain, aux chemins de fer, aux sites miniers, aux téléphones militaires de campagne, aux domaines, aux fermes et aux premiers centraux manuels. Leur conception reflète une étape importante de l’histoire des communications : l’utilisateur produisait localement son signal d’appel, tandis que la transmission vocale dépendait d’un circuit de parole séparé alimenté par des batteries locales.

L’idée d’appel à manivelle

L’élément le plus reconnaissable de ce téléphone est la manivelle. Lorsque l’utilisateur la tourne, une petite génératrice située à l’intérieur du téléphone produit un courant alternatif. Ce courant est envoyé sur la ligne pour faire sonner une cloche à l’autre extrémité ou pour avertir une opératrice dans un central manuel.

Cette solution était utile parce que les premiers réseaux téléphoniques ne fournissaient pas toujours une alimentation centralisée pour la sonnerie. Dans de nombreux systèmes ruraux ou privés de petite taille, le téléphone de l’utilisateur devait lui-même créer le signal électrique nécessaire pour attirer l’attention. La manivelle n’était donc pas décorative ; elle constituait le mécanisme de signalisation.

Dans une liaison point à point simple, le fait de tourner la manivelle pouvait faire sonner la cloche d’un autre téléphone raccordé à la même paire de fils. Dans un système avec central, cela pouvait allumer un signal ou actionner un indicateur au tableau de l’opératrice, indiquant qu’un abonné souhaitait passer un appel.

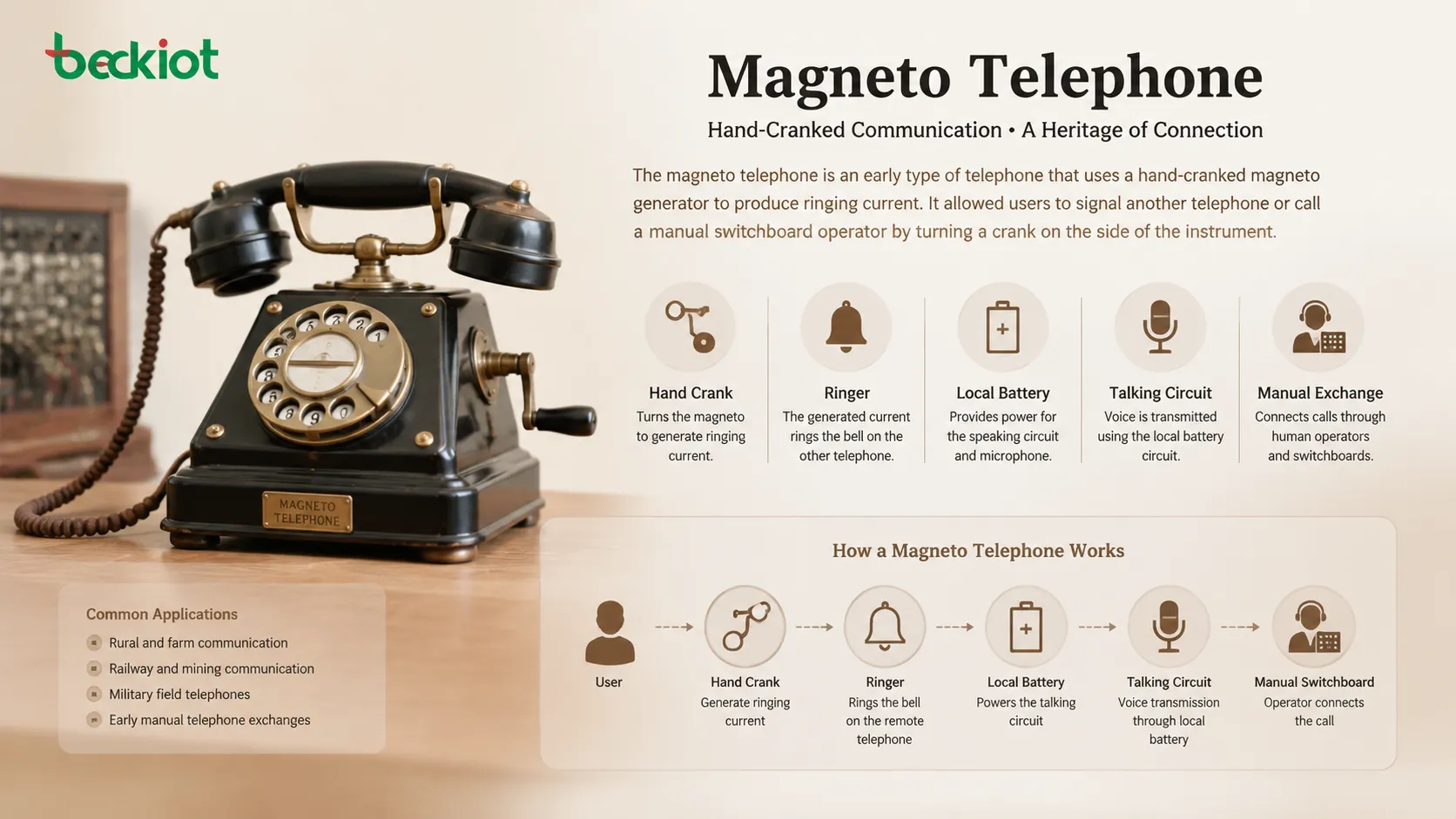

Principe de fonctionnement derrière la manivelle

Génératrice magnéto

La génératrice magnéto est une petite génératrice électrique actionnée à la main. Elle comprend généralement des aimants permanents, une armature tournante, des engrenages et une manivelle. Lorsque l’utilisateur tourne la manivelle, le mécanisme d’engrenage entraîne rapidement l’armature dans le champ magnétique.

Ce mouvement produit un courant alternatif adapté à la sonnerie de cloches électromécaniques. Plus la manivelle est tournée rapidement et régulièrement, plus le signal de sonnerie devient fort et constant.

Circuit de sonnerie

Le circuit de sonnerie est séparé du trajet normal de la parole. Lorsque la manivelle est tournée, la sortie de la magnéto est raccordée à la ligne afin que le courant de sonnerie puisse atteindre la cloche distante ou l’indicateur du central.

De nombreux modèles comportent un commutateur qui maintient la magnéto déconnectée du circuit de conversation lorsqu’elle n’est pas utilisée. Cela évite que le circuit de la génératrice perturbe la communication vocale normale.

Batterie locale pour la parole

De nombreux téléphones à magnéto sont aussi des téléphones à batterie locale. Cela signifie que le transmetteur vocal, souvent un microphone à charbon, est alimenté par des piles sèches ou humides installées près du téléphone ou à l’intérieur de celui-ci.

La batterie ne fournit généralement pas le courant de sonnerie. Elle alimente plutôt le circuit de conversation afin que la parole module le courant électrique et se propage sur la ligne jusqu’au téléphone récepteur.

Récepteur et transmetteur

Le transmetteur convertit les vibrations de la voix en variations électriques. Le récepteur à l’autre extrémité reconvertit ces variations électriques en son. Dans les premiers téléphones, le transmetteur et le récepteur étaient souvent séparés, le transmetteur étant fixé au corps de l’appareil et le récepteur tenu à l’oreille.

Par rapport aux téléphones modernes, la qualité audio était limitée, mais le principe était révolutionnaire pour son époque. Il permettait aux paroles de circuler sur des fils en temps réel.

Principaux composants de l’appareil

Séquence d’appel typique

L’utilisateur soulevait d’abord le récepteur ou préparait l’appareil pour l’appel. Il tournait ensuite la manivelle pour produire le courant de sonnerie. Si le téléphone était raccordé à un autre abonné sur une ligne simple, la cloche distante sonnait. S’il était raccordé à un central manuel, l’opératrice recevait le signal.

Après la réponse du correspondant ou de l’opératrice, le circuit de conversation devenait actif. La batterie locale alimentait le transmetteur et les deux utilisateurs parlaient par la ligne. À la fin de la conversation, le récepteur était reposé sur le crochet, ouvrant ou modifiant le circuit selon la conception du téléphone.

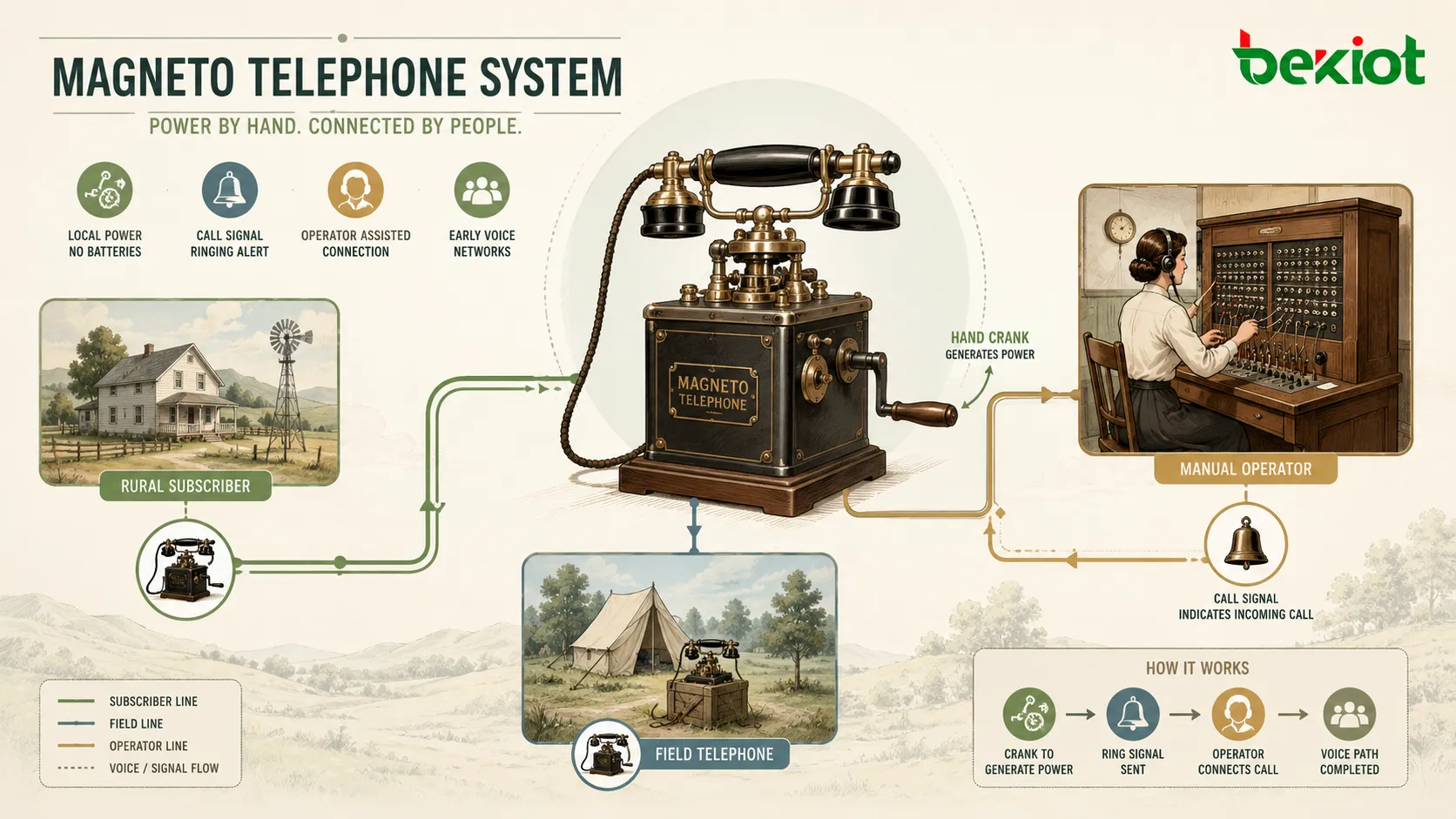

Dans les systèmes à central manuel, l’opératrice jouait un rôle central. L’abonné tournait la manivelle, parlait à l’opératrice, demandait une destination et attendait pendant que l’opératrice établissait la communication en branchant des cordons sur le standard.

Le téléphone à magnéto associait action mécanique et communication électrique : la manivelle créait le signal d’appel, tandis que le circuit de parole alimenté par batterie transportait la voix.

Contexte historique

Premiers réseaux manuels

Au début de la téléphonie, la numérotation automatique n’existait pas encore. Les appels étaient généralement établis par des opératrices sur des tableaux manuels. Les abonnés avaient besoin d’un moyen de signaler l’opératrice, et la magnéto à manivelle offrait une solution pratique.

Cette conception était particulièrement utile lorsque le service téléphonique s’étendait vers des zones où l’alimentation centralisée et l’infrastructure de central avancée n’étaient pas encore disponibles. Le téléphone lui-même pouvait produire le signal de sonnerie, réduisant la dépendance à des équipements extérieurs complexes.

Usage rural et longues lignes

Les lignes téléphoniques rurales s’étendaient souvent sur de longues distances et desservaient de petites communautés. L’installation et l’entretien de systèmes centralisés de batterie et de sonnerie pouvaient être coûteux ou peu pratiques. Les téléphones à magnéto et à batterie locale étaient donc courants dans les fermes, domaines, villages et sites professionnels isolés.

Certaines lignes rurales étaient des lignes partagées, plusieurs abonnés utilisant la même ligne physique. Des séquences de sonnerie différentes permettaient d’identifier l’abonné appelé. Les utilisateurs devaient écouter leur sonnerie attribuée, ce qui rendait l’usage du téléphone à la fois technique et social.

Communication de terrain et militaire

Les téléphones de campagne à magnéto étaient également utilisés dans des systèmes temporaires ou difficiles. Ils pouvaient être raccordés par une paire de fils et fonctionner sans central moderne. Ils étaient donc utiles pour les lignes militaires de campagne, la maintenance ferroviaire, les opérations minières, les chantiers et les postes de commandement temporaires.

La capacité à produire localement un signal d’appel était précieuse dans les lieux où le service téléphonique commercial était absent ou peu fiable.

Passage aux systèmes à batterie commune

À mesure que les réseaux téléphoniques progressaient, de nombreux systèmes sont passés de l’exploitation à batterie locale à l’exploitation à batterie commune. Dans les systèmes à batterie commune, le central fournissait l’alimentation de la ligne d’abonné, et les utilisateurs n’avaient plus à entretenir des batteries locales pour la conversation ordinaire.

Ce changement a simplifié la maintenance et amélioré la régularité du service. Avec le temps, les centraux automatiques, les téléphones à cadran, la commutation électronique et les réseaux numériques ont remplacé les anciens systèmes à manivelle dans la plupart des réseaux publics.

Pourquoi cette technologie était importante

La conception à magnéto a rendu la téléphonie des débuts pratique en dehors des grands centres urbains. Elle donnait aux abonnés un moyen d’appeler l’attention sans exiger d’un central entièrement alimenté qu’il fournisse toutes les fonctions. Elle a ainsi soutenu l’extension de la communication vocale dans les environnements ruraux, industriels et temporaires.

Elle a aussi introduit des notions importantes qui se sont poursuivies dans les télécommunications ultérieures : signalisation d’appel, commutation de circuits, supervision de ligne, alimentation locale, connexion assistée par opératrice et déclenchement d’appel par l’utilisateur. Même si la manivelle a disparu de l’usage quotidien, le besoin de signaler, d’acheminer et de superviser les appels est resté central dans la conception des réseaux téléphoniques.

D’un point de vue historique, l’appareil représente le passage de méthodes de communication purement manuelles à des réseaux électriques de voix organisés. Il était assez simple pour l’usage sur le terrain, mais assez puissant pour assurer un contact vocal en temps réel à distance.

Avantages dans les premières communications

Signalisation indépendante

Le téléphone pouvait produire son propre signal de sonnerie. Cela le rendait utile dans les endroits où le courant de sonnerie central n’était pas disponible ou lorsque la ligne devait fonctionner de manière autonome.

La signalisation indépendante rendait aussi possibles des lignes privées simples. Deux sites pouvaient être reliés par une paire de fils et utiliser la manivelle pour s’appeler mutuellement.

Adapté aux zones isolées

L’équipement pouvait fonctionner dans des zones rurales ou isolées avec une infrastructure limitée. Tant que la ligne restait intacte et que les batteries étaient entretenues, les utilisateurs pouvaient communiquer sur des distances importantes.

Cela a aidé les fermes, chemins de fer, mines, domaines, unités militaires et petites communautés à établir des liaisons vocales avant l’arrivée des réseaux modernes.

Conception simple et réparable

Bien que l’appareil soit à la fois mécanique et électrique, de nombreuses pièces étaient compréhensibles et réparables. Les cloches, manivelles, bornes, batteries, crochets et câblages pouvaient souvent être inspectés directement.

Cette simplicité pratique était importante à une époque où l’assistance technique spécialisée n’était pas toujours disponible à proximité.

Limites et problèmes pratiques

Entretien des batteries

Les batteries locales devaient être inspectées et remplacées. Les éléments humides pouvaient fuir et les piles sèches finissaient par perdre leur énergie. Si la batterie était faible, la transmission de la parole pouvait se dégrader même si le circuit de sonnerie fonctionnait encore.

Cette charge de maintenance a été l’une des raisons pour lesquelles les systèmes à batterie commune sont devenus plus attrayants par la suite.

Processus d’appel manuel

Les utilisateurs devaient tourner la manivelle et dépendaient souvent d’une opératrice. Il n’y avait ni numérotation directe au clavier, ni routage automatique, ni sélection instantanée du numéro. Le processus était plus lent que la téléphonie moderne.

Dans les systèmes à ligne partagée, la confidentialité était limitée, car plusieurs abonnés utilisaient la même ligne et pouvaient parfois écouter les conversations.

Qualité audio limitée

Les premiers transmetteurs, récepteurs, batteries et conditions de ligne limitaient la clarté de la voix. Les longues lignes, une mauvaise isolation, des batteries faibles, l’humidité et les interférences pouvaient réduire la qualité de parole.

Le système était suffisamment efficace pour une communication pratique, mais il ne pouvait pas égaler la clarté, la fiabilité et la commodité des technologies téléphoniques ultérieures.

Dépendance aux lignes physiques

Comme les autres téléphones filaires, le système dépendait de fils de ligne intacts. Des fils rompus, la corrosion, de mauvaises connexions ou les dégâts dus aux intempéries pouvaient interrompre le service.

Les systèmes ruraux et de terrain exigeaient une inspection régulière des lignes, surtout dans les zones exposées aux tempêtes, aux animaux, aux travaux ou aux terrains difficiles.

Pertinence actuelle et préservation

Aujourd’hui, les téléphones à magnéto sont surtout étudiés par les collectionneurs, musées, historiens, ingénieurs télécoms, restaurateurs d’objets anciens et personnes intéressées par l’histoire des communications. Ils sont souvent restaurés comme objets d’exposition, outils pédagogiques ou démonstrations fonctionnelles de lignes privées.

Certains principes restent utiles pour comprendre les systèmes de communication modernes. La différence entre signalisation et parole, le besoin d’alimentation, le rôle des commutateurs et l’importance des conditions de ligne restent pertinents, même si le matériel a profondément changé.

La restauration doit être effectuée avec prudence. Les anciennes batteries peuvent fuir, l’isolation des fils peut être fragile et les génératrices magnéto peuvent produire des tensions désagréables ou potentiellement dangereuses lorsqu’elles sont actionnées. Les équipements anciens ne doivent pas être raccordés aux réseaux téléphoniques modernes sans interface adaptée et examen expert.

Comparaison avec les systèmes téléphoniques ultérieurs

FAQ

Deux anciens téléphones à magnéto peuvent-ils encore s’appeler ?

Oui. Dans une installation de démonstration privée, deux appareils compatibles peuvent souvent être raccordés avec un câblage et des batteries appropriés. Cependant, l’état des appareils, de la ligne, de la sonnerie et des batteries doit d’abord être vérifié.

La manivelle sert-elle à parler ?

Non. La manivelle sert principalement à la signalisation et à la sonnerie. La communication vocale utilise le transmetteur, le récepteur, le circuit de ligne et la batterie locale ou une autre source d’alimentation de conversation.

Pourquoi certains appareils anciens ont-ils de grandes batteries internes ?

De nombreux appareils anciens utilisaient des batteries locales pour alimenter le transmetteur à charbon. Ces batteries étaient nécessaires à la transmission de la parole, pas seulement à la sonnerie.

Peut-on raccorder un téléphone à manivelle à une ligne moderne ?

Il ne doit pas être raccordé directement sans équipement d’interface approprié. Les réseaux modernes utilisent une signalisation et des conditions électriques différentes, et la génératrice magnéto peut ne pas être compatible avec les équipements téléphoniques actuels.

Pourquoi ces téléphones plaisent-ils aux collectionneurs ?

Ces téléphones plaisent aux collectionneurs parce qu’ils combinent des pièces mécaniques visibles, l’ingénierie électrique des débuts, un travail du bois ou du métal et une importance historique. Ils montrent aussi comment les utilisateurs produisaient autrefois eux-mêmes les signaux d’appel à la main.
