Dans de nombreux projets de déploiement réseau, en particulier les systèmes de communication audio-vidéo, les plateformes de surveillance de sécurité, l'accès à distance aux appareils, les passerelles IP et les environnements d'intranet d'entreprise, la NAT est l'une des technologies les plus courantes derrière une connectivité réussie. La NAT, abréviation de Network Address Translation (Traduction d'adresses réseau), permet aux appareils utilisant des adresses IP privées au sein d'un réseau local de communiquer avec des réseaux externes via une ou plusieurs adresses IP publiques.

Pour les planificateurs de systèmes, la NAT n'est pas seulement une fonction de routeur. C'est une méthode pratique de conception réseau pour résoudre la pénurie d'adresses IPv4, protéger les structures de réseau interne et permettre l'accès externe à certains services internes. Lorsqu'elle est utilisée correctement, la NAT aide les caméras, les passerelles vidéo, les plateformes vocales, les serveurs et les systèmes de gestion à communiquer entre réseaux privés et publics sans exposer chaque appareil interne directement à Internet.

Pourquoi la traduction d'adresses est nécessaire dans les projets réels

La plupart des réseaux d'entreprise, industriels, de campus et de petites entreprises utilisent des adresses IP privées en interne. Ces adresses sont adaptées à la communication LAN mais ne peuvent pas être routées directement sur l'Internet public. Les plages d'adresses privées courantes incluent 10.0.0.0/8, 172.16.0.0/12 et 192.168.0.0/16. Les appareils dans ces plages peuvent communiquer au sein du réseau local, mais les utilisateurs externes ne peuvent pas les atteindre directement à moins que des règles de routage ou de traduction supplémentaires ne soient configurées.

C'est là que la NAT devient importante. Elle traduit les adresses IP privées en adresses IP publiques, ou traduit les requêtes orientées vers le public en adresses privées internes. En termes simples, lorsqu'un appareil interne a besoin d'accéder à Internet, le périphérique NAT remplace l'adresse IP privée source par une adresse IP publique. Lorsque la réponse revient, le périphérique NAT vérifie son enregistrement de traduction et renvoie le paquet au bon appareil interne.

Dans les projets de communication audio-vidéo, cela est particulièrement utile. Une passerelle vidéo peut être déployée à l'intérieur d'un LAN privé, tandis que les caméras, encodeurs, terminaux d'interphonie ou clients de gestion restent également sur le réseau interne. Si une plateforme ou un utilisateur distant a besoin d'accéder à ces services via Internet, les règles NAT peuvent mapper les ports de service requis de l'adresse IP publique vers l'appareil interne.

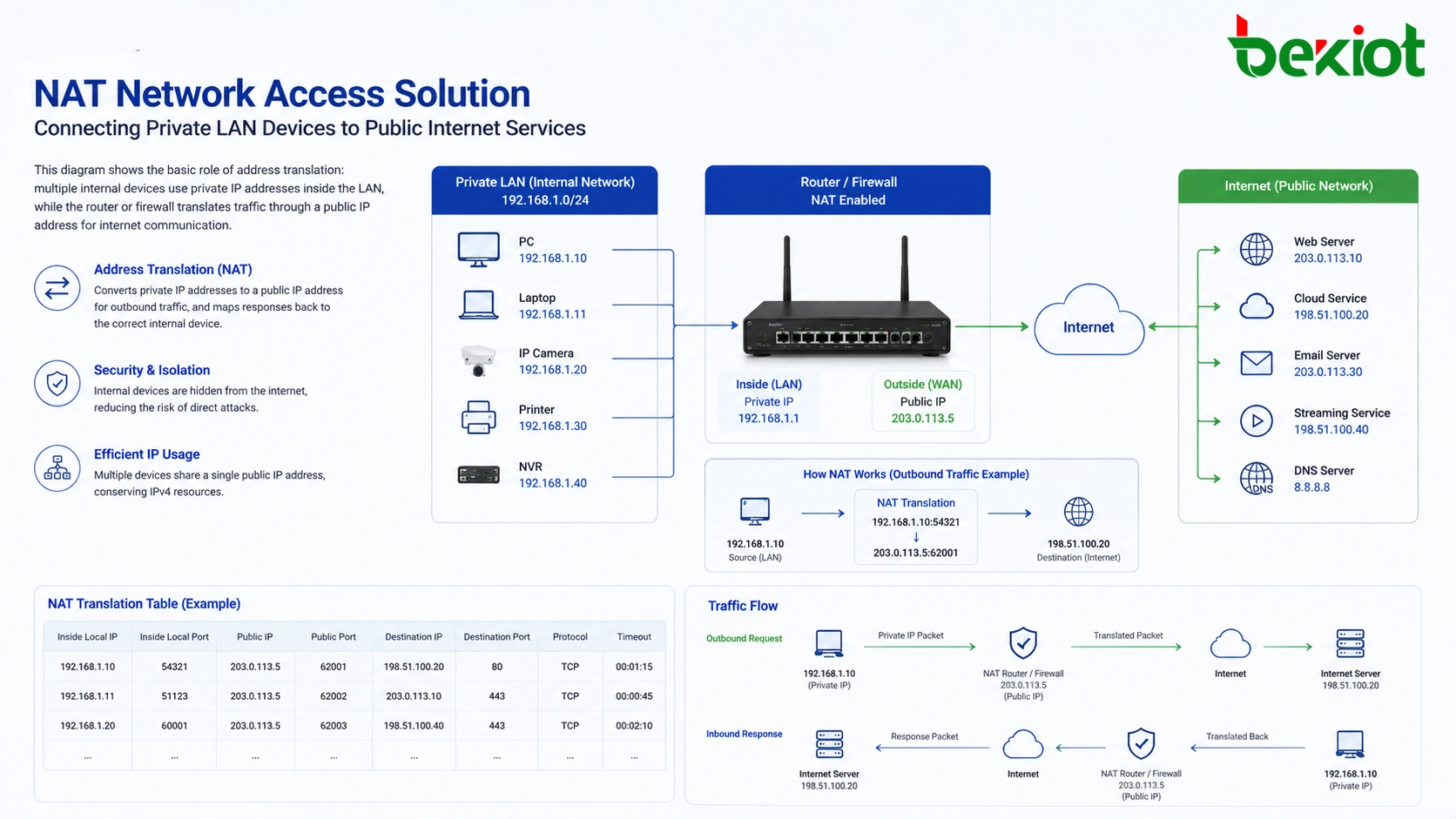

Comment fonctionne la traduction de paquets

La NAT s'exécute généralement sur un routeur, un pare-feu, une passerelle de sécurité ou un périphérique d'accès haut débit. Son travail principal est de modifier l'adresse IP et, dans de nombreux cas, le numéro de port à l'intérieur de l'en-tête du paquet réseau. Cela permet aux réseaux internes et externes d'échanger du trafic même lorsque leurs espaces d'adressage sont différents.

Lorsqu'un appareil à l'intérieur du LAN envoie du trafic vers Internet, le périphérique NAT remplace l'adresse IP privée source d'origine par son adresse IP publique. Il peut également remplacer le numéro de port source par un nouveau numéro de port. Ensuite, il enregistre la relation dans une table NAT. Cette table est essentielle car elle indique au périphérique NAT quelle session externe appartient à quel appareil interne.

Lorsque le trafic de retour atteint l'adresse IP publique, le périphérique NAT vérifie la table NAT. Si un enregistrement correspondant existe, il réécrit l'adresse de destination et le port de destination en les ramenant à l'appareil interne d'origine et transmet le paquet dans le LAN. Sans cet enregistrement de traduction, le périphérique NAT ne saurait pas où le paquet de retour doit aller.

Modes de traduction courants utilisés dans le déploiement

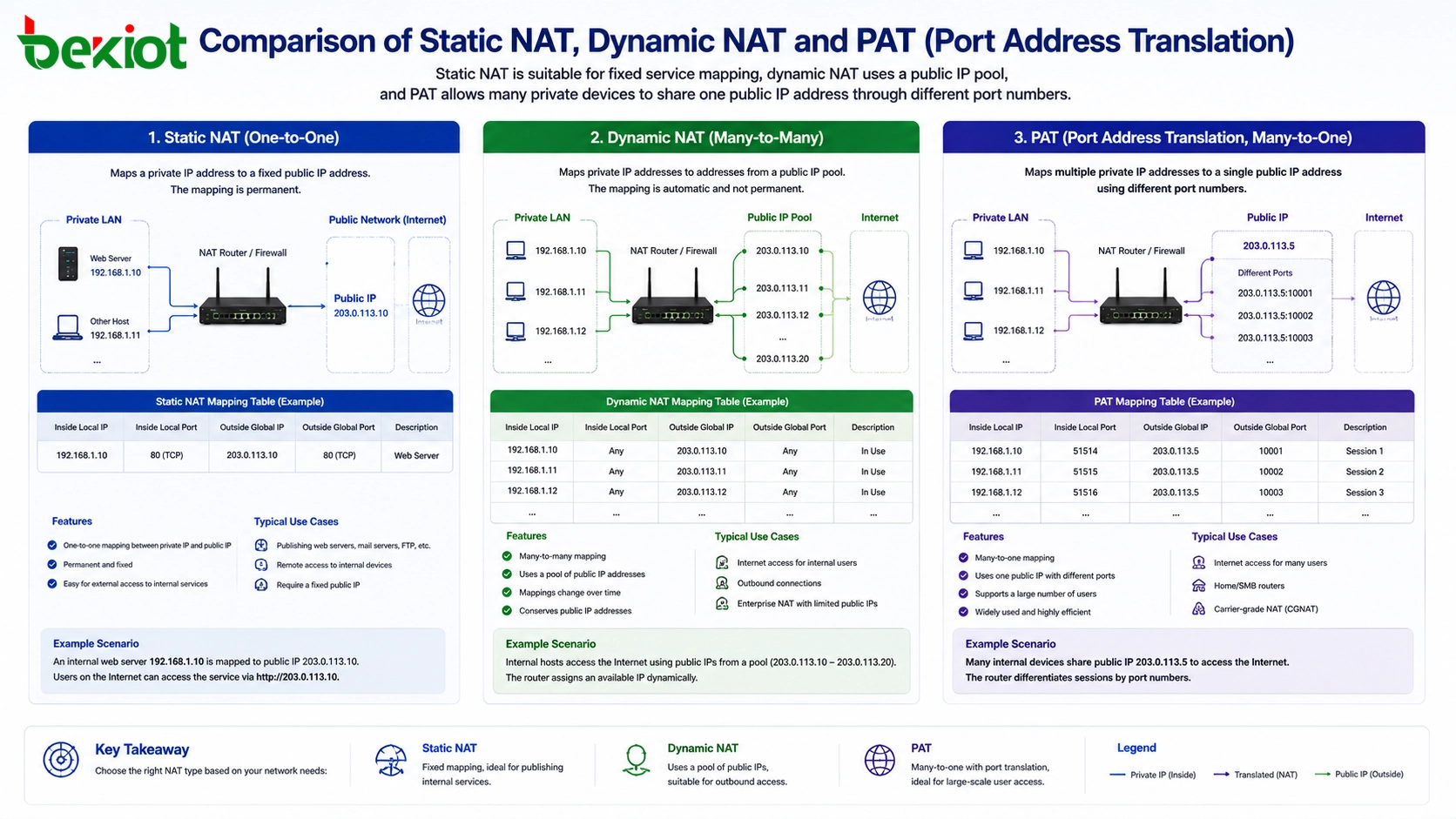

La NAT a plusieurs formes courantes. Chaque forme est adaptée à différentes exigences réseau, quantités d'appareils et modèles d'accès aux services. Comprendre ces modes aide les équipes de projet à choisir la bonne conception plutôt que d'utiliser une règle unique pour chaque situation.

NAT statique

La NAT statique crée un mappage fixe un-à-un entre une adresse IP privée et une adresse IP publique. Cette méthode est utile lorsqu'un appareil interne doit être accessible de l'extérieur de manière prévisible, comme un serveur, une passerelle, une plateforme vidéo ou un nœud de service de communication.

L'avantage du mappage statique est la clarté. L'adresse externe pointe toujours vers le même appareil interne. L'inconvénient est qu'elle consomme plus de ressources IP publiques, car chaque appareil interne mappé a généralement besoin d'une adresse publique correspondante.

NAT dynamique

La NAT dynamique mappe les adresses IP privées vers un pool d'adresses IP publiques. Lorsqu'un appareil interne a besoin de communiquer avec le réseau externe, le périphérique NAT attribue une adresse IP publique disponible du pool. Lorsque la session se termine, l'adresse publique peut être libérée et utilisée par un autre appareil.

Cette méthode est plus flexible que la NAT statique, mais elle dépend toujours de la taille du pool d'adresses IP publiques disponibles. Elle convient aux environnements où de nombreux appareils ont besoin d'un accès sortant mais où tous n'ont pas besoin d'une adresse publique permanente.

Traduction d'adresse de port (PAT)

La traduction d'adresse de port, également appelée PAT, NAPT ou surcharge NAT, mappe plusieurs adresses IP privées vers une seule adresse IP publique en utilisant différents numéros de port. C'est la méthode NAT la plus courante dans les réseaux domestiques, les petits bureaux et de nombreux réseaux d'accès d'entreprise.

Avec la PAT, de nombreux appareils internes peuvent partager une seule adresse IP publique pour accéder à Internet. Le périphérique NAT distingue les différentes sessions en utilisant différents numéros de port traduits. Cette conception réduit considérablement le besoin d'adresses IPv4 publiques et est l'une des principales raisons pour lesquelles la NAT s'est largement répandue.

Comment la redirection de ports facilite l'accès distant

La redirection de ports est l'une des applications NAT les plus pratiques dans les projets d'ingénierie. Elle permet aux utilisateurs externes d'accéder à un service à l'intérieur du réseau privé en se connectant à une adresse IP publique et à un port spécifié. Le routeur ou le pare-feu transmet ensuite cette requête au bon appareil interne et au bon port de service interne.

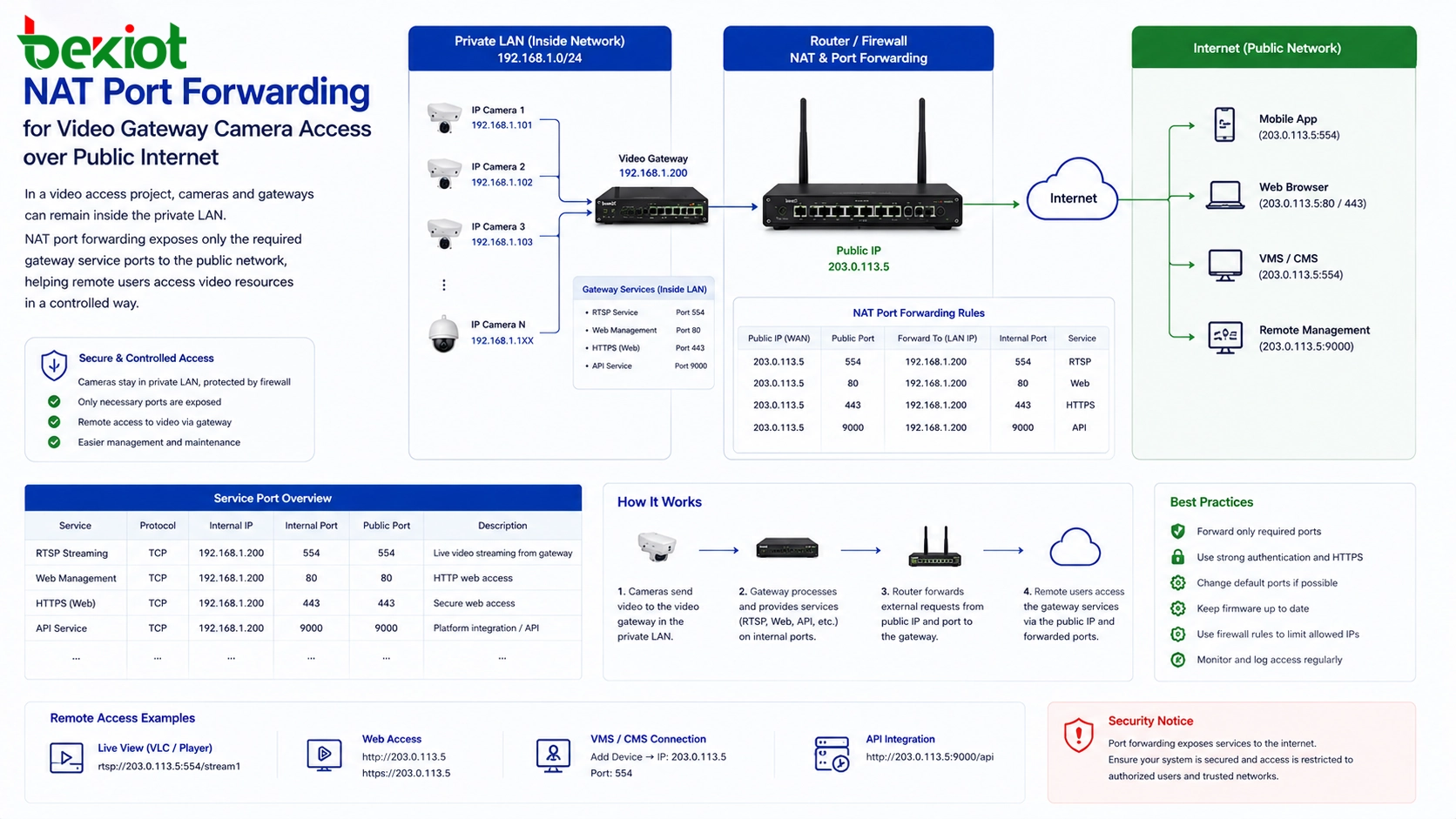

Par exemple, une passerelle vidéo peut être installée à l'intérieur du LAN avec une adresse telle que 192.168.1.100. Les caméras sont connectées au même réseau interne, et la passerelle collecte ou gère les flux vidéo localement. Si les utilisateurs ont besoin de visualiser ces ressources vidéo depuis Internet, le routeur peut mapper une adresse IP publique et les ports de service requis vers la passerelle vidéo.

Dans cette conception, les utilisateurs externes n'accèdent pas directement à chaque caméra une par une. Au lieu de cela, la passerelle vidéo devient le point d'entrée contrôlé. Cela rend le réseau plus facile à gérer et réduit l'exposition inutile des appareils internes. L'équipe de projet n'a besoin d'ouvrir et de rediriger que les ports requis par le service réel.

Où cela s'intègre-t-il dans les systèmes audio-vidéo

Les systèmes de communication audio-vidéo impliquent souvent plusieurs appareils, protocoles, flux et ports de service. Un système typique peut inclure des caméras, des passerelles vidéo, des serveurs SIP, des terminaux d'interphonie, des plateformes d'enregistrement, des logiciels de gestion et des clients mobiles. Beaucoup de ces appareils sont déployés à l'intérieur de réseaux privés pour des raisons de sécurité et de gestion.

La NAT permet de conserver l'équipement à l'intérieur du LAN tout en autorisant une communication externe contrôlée. Ceci est utile pour la surveillance à distance, l'accès à la plateforme vidéo, le traversée de la signalisation SIP, la connexion des clients mobiles, la maintenance à distance, la connexion à une plateforme cloud et l'intégration de systèmes multisites.

Cependant, le trafic audio et vidéo peut être plus sensible que la simple navigation Web. Les systèmes vocaux et vidéo nécessitent souvent une livraison stable des paquets, une faible latence, un mappage de ports correct et un routage prévisible. Si les règles NAT sont incomplètes ou incohérentes, les utilisateurs peuvent rencontrer un audio unidirectionnel, un échec d'enregistrement, des flux vidéo inaccessibles ou un accès distant instable.

Avantages pour la planification réseau

Le premier avantage majeur de la NAT est la conservation des adresses IP publiques. Plusieurs appareils internes peuvent partager une seule adresse IP publique, ce qui contribue à réduire la pression causée par la pénurie d'adresses IPv4. Ceci est précieux pour les petits sites, les succursales, les projets temporaires, les parcs industriels et les déploiements à grande échelle d'appareils.

Le deuxième avantage est la protection réseau de base. Parce que les adresses privées internes sont cachées derrière le périphérique NAT, les réseaux externes ne peuvent pas voir directement chaque hôte interne. Cela ne remplace pas un pare-feu ou une politique de sécurité, mais cela réduit l'exposition directe inutile.

Le troisième avantage est la gestion flexible du réseau. Les appareils internes peuvent être ajoutés, supprimés ou renumérotés sans que tous les réseaux externes aient à modifier leurs routes. Pour de nombreuses équipes de projet, cette flexibilité facilite le déploiement et la maintenance ultérieure.

Limites à ne pas ignorer

La NAT a également des limites. Étant donné que le périphérique NAT doit maintenir des enregistrements de session, il doit suivre chaque connexion. Dans les environnements à haute concurrence, cela peut créer un goulot d'étranglement de performance si le routeur ou le pare-feu ne dispose pas d'une capacité de traitement ou d'une taille de table de sessions suffisante.

Certaines applications sont également sensibles à la NAT. La VoIP, SIP, la communication pair-à-pair, les flux vidéo distants et certains protocoles en temps réel peuvent ne pas fonctionner correctement si les adresses et les ports sont modifiés de manière inattendue. Ces applications peuvent nécessiter une configuration supplémentaire telle que la redirection de ports, les paramètres compatibles SIP, STUN, TURN, ICE, UPnP ou les fonctionnalités de passerelle de couche application.

La NAT est principalement associée aux réseaux IPv4. IPv6 dispose d'un espace d'adressage beaucoup plus grand, donc la NAT traditionnelle est généralement moins nécessaire pour la conservation des adresses. Cependant, des technologies de transition telles que NAT64 peuvent encore être utilisées lorsque les réseaux IPv6 doivent communiquer avec des services IPv4.

Liste de contrôle de déploiement pour un fonctionnement stable

Avant de configurer la NAT dans un projet réel, l'équipe doit identifier quels appareils internes ont besoin d'un accès Internet sortant et quels services ont besoin d'un accès entrant depuis le réseau public. Tous les appareils internes ne doivent pas être exposés. Seuls les services nécessaires doivent être mappés.

L'équipe de projet doit également lister les ports de service requis. Pour les systèmes vidéo, ceux-ci peuvent inclure les ports de gestion, les ports de diffusion, les ports d'accès à la plateforme ou les ports spécifiques au protocole. Pour les systèmes vocaux, les ports de signalisation et de médias peuvent nécessiter une planification séparée. Si la plage de ports est incomplète, l'enregistrement peut réussir alors que la transmission multimédia échoue toujours.

Les règles de sécurité doivent être planifiées conjointement avec les règles NAT. La redirection de ports ouvre un chemin depuis le réseau public vers un service interne, donc le contrôle d'accès, les mots de passe forts, l'accès VPN, le filtrage par pare-feu et le durcissement du service doivent être pris en compte. La NAT est utile, mais elle ne doit pas être traitée comme un système de sécurité complet à elle seule.

Architecture recommandée pour l'accès à distance aux appareils

Une architecture pratique consiste à placer les caméras, terminaux et équipements locaux à l'intérieur du LAN privé, puis à utiliser une passerelle, un serveur de plateforme ou un nœud de service contrôlé comme point d'accès externe. Les règles NAT doivent être appliquées à ce nœud de service plutôt que d'exposer chaque périphérique terminal séparément.

Cette architecture simplifie la maintenance. La passerelle peut agréger les ressources internes, gérer la conversion de protocole, fournir une authentification des utilisateurs et réduire le nombre de ports exposés au public. Si le système s'agrandit ultérieurement, de nouveaux appareils internes peuvent être ajoutés au LAN tandis que les règles d'accès externe restent relativement stables.

Pour les projets ayant des exigences de sécurité plus élevées, la NAT peut être combinée avec un VPN, des politiques de pare-feu, un APN privé, des services de relais cloud ou des lignes louées dédiées. La conception appropriée dépend de la priorité du projet : coût, sécurité, latence, maintenance à distance ou interconnexion multi-sites.

FAQ

La NAT remplace-t-elle un pare-feu ?

Non. La NAT peut masquer les adresses internes et limiter l'exposition directe, mais elle ne remplace pas une politique de pare-feu complète. Le filtrage de sécurité, le contrôle d'accès, l'authentification et la surveillance restent nécessaires.

Pourquoi la vidéo à distance échoue-t-elle parfois après le mappage de ports ?

Les systèmes vidéo peuvent utiliser plusieurs ports ou canaux multimédias dynamiques. Si seul le port de connexion ou de gestion est mappé, la page de contrôle peut s'ouvrir alors que le flux vidéo échoue encore. La liste complète des ports de service doit être confirmée.

Deux appareils internes peuvent-ils utiliser le même port public ?

Pas sur la même adresse IP publique et le même protocole en même temps. Différents ports externes doivent être attribués et mappés à différents appareils ou services internes.

Pourquoi la VoIP a-t-elle souvent besoin d'un traitement NAT spécial ?

La VoIP peut transporter des informations d'adresse IP et de port à l'intérieur des messages de signalisation, tandis que les flux multimédias utilisent des ports séparés. Si la traduction n'est pas effectuée correctement, des problèmes tels qu'un audio unidirectionnel ou une négociation de médias échouée peuvent survenir.

La redirection de ports est-elle sûre pour un accès distant à long terme ?

Elle peut être utilisée, mais doit être limitée aux services nécessaires et protégée par des règles de pare-feu, une authentification forte, un micrologiciel à jour et, de préférence, un VPN ou d'autres méthodes d'accès sécurisées pour les systèmes sensibles.

La NAT est-elle toujours utile lorsque IPv6 est disponible ?

Oui, dans de nombreux réseaux mixtes. IPv6 réduit le besoin de NAT pour économiser les adresses, mais les systèmes IPv4, les équipements hérités, NAT64 et les environnements hybrides rendent toujours la traduction d'adresses pertinente dans de nombreux déploiements.
