Les grandes usines dépendent de systèmes de communication fiables pour la coordination quotidienne de la production, l’attribution des tâches, la gestion de la sécurité et la réponse d’urgence. Dans de nombreux sites industriels, le système de dispatch de production et le système radio intercom sont tous deux essentiels, mais ils fonctionnent souvent selon des standards différents et ne peuvent pas communiquer directement.
Une solution de passerelle RoIP résout ce problème en connectant les réseaux radio intercom aux plateformes de dispatch d’usine basées sur SIP. Elle convertit la voix radio en communication compatible SIP, afin que consoles de dispatch, téléphones IP, téléphones, canaux radio et utilisateurs mobiles radio puissent travailler dans un même flux vocal unifié.
Ruptures de communication dans les sites industriels modernes
Les systèmes de dispatch de production sont largement utilisés dans les grandes usines pour les appels vocaux, la coordination, la distribution des tâches, le commandement de production et le traitement des urgences. Ils sont généralement construits sur une architecture VoIP basée sur SIP et utilisent des réseaux IP ou téléphoniques pour fournir la communication de dispatch.
Les systèmes radio intercom utilisent toutefois un modèle différent. Selon l’environnement, la portée de couverture et les exigences opérationnelles, les usines peuvent utiliser des radios analogiques, DMR, PDT, TETRA, PoC ou d’autres systèmes radio. Ces systèmes sont pratiques pour les équipes mobiles, les zones extérieures, les ateliers, les entrepôts, les patrouilles de sécurité et le personnel de maintenance.
Le défi est qu’une plateforme de dispatch SIP et un réseau radio intercom ne sont pas toujours interconnectés par défaut. Sans couche de passerelle appropriée, la console de dispatch peut ne pas appeler directement les utilisateurs radio, et les utilisateurs radio peuvent ne pas communiquer avec les téléphones de bureau ou les postes de dispatch. Cela crée des îlots de communication dans la même usine.
Comment une passerelle RoIP connecte le dispatch et les réseaux radio
Une passerelle RoIP agit comme un pont de protocole et de conversion audio entre le système de dispatch d’usine et le système radio intercom. D’un côté, elle se connecte aux radios, stations de base, radios véhicules, radios portatives ou canaux radio via des interfaces adaptées. De l’autre, elle s’enregistre sur la plateforme de dispatch SIP comme endpoint SIP standard.
Après l’intégration, un canal radio peut être mappé vers un numéro SIP. Lorsque la console de dispatch ou un téléphone IP doit communiquer avec ce canal, l’utilisateur appelle simplement le numéro SIP correspondant. La passerelle RoIP convertit le chemin vocal SIP en audio radio et l’envoie au réseau radio cible.
Cette approche permet de connecter les systèmes radio existants au système de dispatch d’usine sans reconstruire toute l’infrastructure de communication. Pour les usines qui utilisent déjà des réseaux radio intercom et des plateformes SIP, l’intégration RoIP est souvent une voie de modernisation pratique et rentable.
Solution associée: Passerelle RoIP

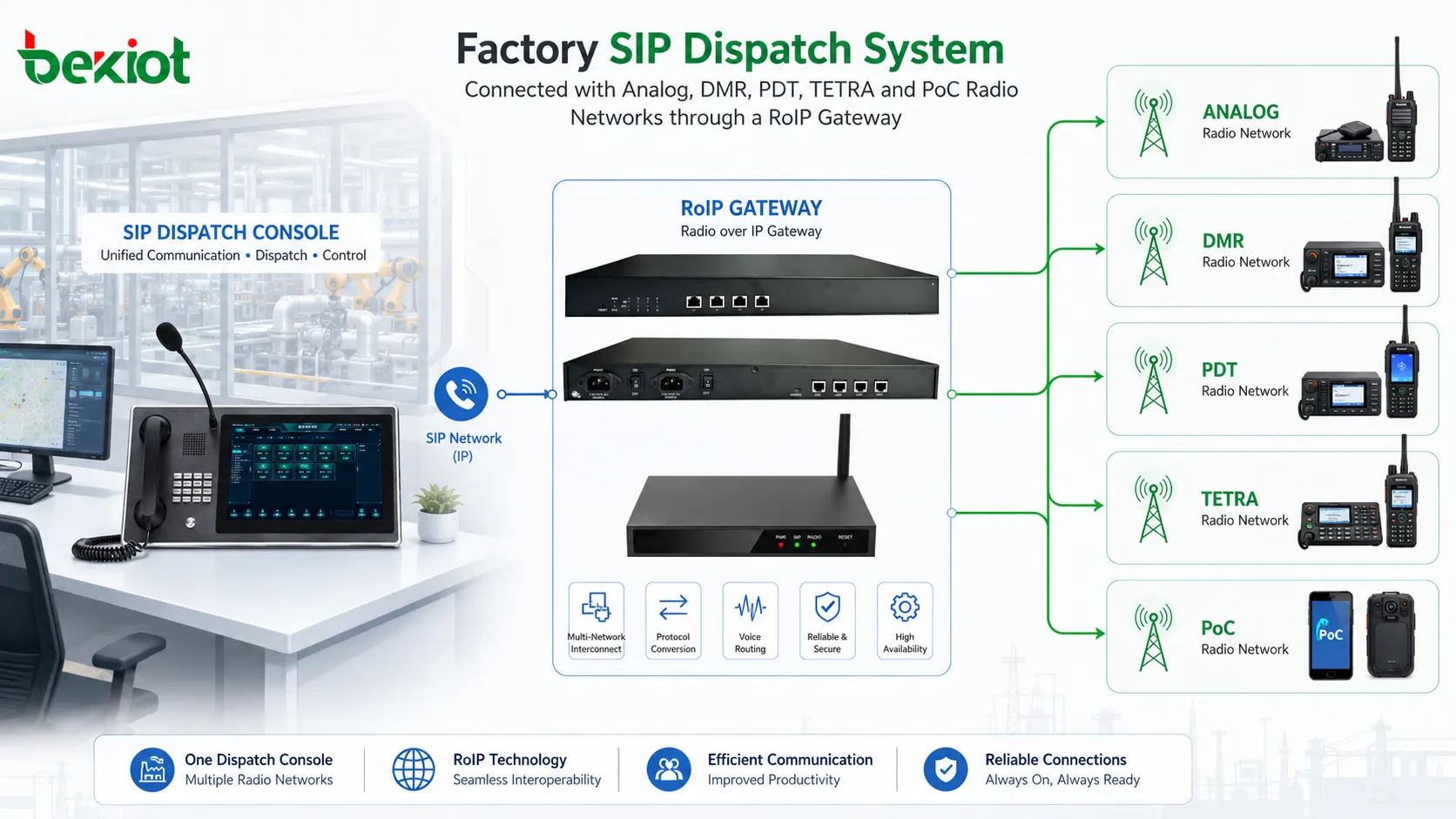

Architecture pour un dispatch vocal unifié en usine
Un déploiement type comprend la plateforme de dispatch SIP, la console de dispatch, les téléphones IP, la passerelle RoIP, les câbles d’interface radio, les canaux radio, les radios portatives, les radios véhicules et le personnel terrain. La passerelle RoIP se situe entre le côté SIP et le côté radio, assurant conversion vocale, adaptation de signalisation et accès aux canaux.
Côté SIP, la passerelle peut s’enregistrer comme une ou plusieurs extensions SIP. Côté radio, chaque canal connecté peut représenter un atelier, une zone de production, un groupe de maintenance, un groupe sécurité, une équipe d’urgence ou une zone extérieure. Les utilisateurs radio deviennent ainsi visibles et joignables depuis la plateforme de dispatch.
Dans les grandes usines, plusieurs canaux radio peuvent être intégrés au même environnement de dispatch. L’opérateur peut appeler un canal radio, plusieurs canaux à la fois ou coordonner différents groupes selon les besoins de production ou d’urgence.
Fonctions pratiques après l’intégration
Appel des utilisateurs radio depuis la console de dispatch
Après connexion des canaux radio au système de dispatch, la console peut appeler directement les utilisateurs radio. L’opérateur n’a pas besoin d’utiliser une console radio séparée ni de faire relayer le message par une autre personne.
Cette fonction est utile pour le commandement de production, la maintenance des équipements, la manutention, les patrouilles de sécurité, les réparations d’urgence et la coordination d’atelier. Les instructions peuvent être envoyées du centre de dispatch à l’équipe terrain via une interface familière.
Appel simultané de plusieurs canaux radio
Les usines doivent souvent notifier plusieurs équipes en même temps. Par exemple, une anomalie de production peut exiger que l’équipe de maintenance, la sécurité, le superviseur d’atelier et l’opérateur reçoivent rapidement la même instruction.
Avec l’intégration RoIP, la plateforme de dispatch peut prendre en charge des appels simultanés ou une communication de groupe sur plusieurs canaux radio. Cela réduit les appels répétés et améliore l’efficacité de coordination en situation urgente.
Communication entre différents groupes radio
Différentes zones d’une usine peuvent utiliser des canaux radio séparés ou même des systèmes radio différents. Sans intégration, ces groupes ne peuvent pas toujours se parler directement.
Une passerelle RoIP peut connecter différents canaux radio dans un workflow contrôlé. Un groupe radio peut communiquer avec un autre lorsqu’une coordination inter-zone est nécessaire, tandis que le centre de dispatch conserve le contrôle global du processus.
Appels téléphone-radio et radio-téléphone
L’intégration RoIP permet également aux utilisateurs téléphoniques de communiquer avec les utilisateurs radio. Le personnel de bureau, la salle de contrôle ou les équipes de direction peuvent appeler un numéro SIP mappé pour atteindre un canal radio, tandis que les utilisateurs radio peuvent être reconnectés vers des téléphones ou des postes de dispatch selon le call flow configuré.
Cette fonction est précieuse lorsque la gestion de production, la supervision de sécurité et les équipes d’exécution terrain doivent coopérer entre différents dispositifs de communication.
Compatibilité avec différents standards radio
Les sites industriels peuvent utiliser différentes technologies radio en raison de déploiements historiques, d’exigences de couverture, d’habitudes opérationnelles ou de normes sectorielles. Certaines zones utilisent des radios analogiques, tandis que d’autres utilisent DMR, PDT, TETRA, PoC ou des systèmes mixtes.
Une solution de passerelle RoIP bien planifiée doit se concentrer sur la compatibilité. Elle doit pouvoir connecter différents systèmes radio via des interfaces adaptées et les adapter à la communication SIP sans exiger un redéveloppement profond de la plateforme de dispatch existante.
La logique technique initiale souligne que la configuration de la passerelle ne doit pas se limiter à une simple connexion audio. Dans une usine réelle, le réglage du niveau audio, le contrôle du délai, le comportement push-to-talk, l’adaptation de signalisation, le mappage des canaux et l’ajustement de la qualité d’appel sont importants. Une configuration plus détaillée améliore la stabilité et la clarté finales.
L’objectif de l’intégration RoIP n’est pas seulement de connecter deux systèmes, mais de rendre la communication radio utilisable, administrable et fiable dans le workflow de dispatch d’usine.
Structure de déploiement recommandée
| Layer | Main Component | Function in the Solution |
|---|---|---|
| Dispatch layer | SIP dispatch platform and dispatch console | Handles calling, group communication, operator control, and production coordination |
| Interconnection layer | RoIP gateway | Converts radio voice into SIP communication and maps radio channels to SIP numbers |
| Radio layer | Analog, DMR, PDT, TETRA, PoC, or other radio systems | Supports mobile communication for field workers, patrol teams, and emergency personnel |
| User layer | Handheld radios, vehicle radios, IP phones, and dispatch seats | Allows different users to communicate through one coordinated workflow |
| Management layer | Recording, monitoring, permission, and maintenance tools | Supports traceability, operation review, and long-term system management |
Valeur pour les opérations de dispatch d’usine
Communication unifiée entre départements
Après intégration, équipes d’atelier, maintenance, sécurité, entrepôt, opérateurs extérieurs et personnel de salle de contrôle peuvent communiquer plus fluidement. Le centre de dispatch peut coordonner les utilisateurs radio et téléphoniques depuis une seule plateforme au lieu de basculer entre systèmes séparés.
Cela améliore la communication quotidienne de production et renforce aussi la réponse d’urgence lorsque plusieurs départements doivent agir simultanément.
Meilleure gestion des urgences
Lors d’une panne d’équipement, d’un risque d’incendie, d’une fuite chimique, d’une interruption de production, d’une anomalie électrique ou d’un incident de sécurité, la vitesse de communication est critique. Une passerelle RoIP permet aux opérateurs d’atteindre rapidement les utilisateurs radio et d’organiser une communication de groupe.
Les retours terrain peuvent également revenir plus directement au centre de dispatch, aidant les superviseurs à comprendre la situation et à émettre l’instruction suivante sans retard inutile.
Meilleure utilisation des actifs de communication existants
De nombreuses usines possèdent déjà des systèmes radio en exploitation. Remplacer tous les appareils existants peut ne pas être réaliste ni nécessaire. Une passerelle RoIP crée une couche d’interconnexion qui réutilise les actifs radio actuels tout en les étendant vers l’environnement SIP.
Cela rend les mises à niveau plus flexibles. Les usines peuvent améliorer l’intégration progressivement tout en protégeant les investissements précédents dans les réseaux radio et les plateformes de dispatch.
Workflow vocal plus administrable
Lorsque les canaux radio sont mappés comme numéros SIP, le système de dispatch peut gérer la communication de manière plus structurée. Le plan de numérotation, le routage, les appels de groupe, l’enregistrement et les permissions peuvent être conçus autour du processus réel de l’usine.
Cela aide le système de communication à devenir une partie du workflow de gestion de production plutôt qu’un ensemble de dispositifs déconnectés.

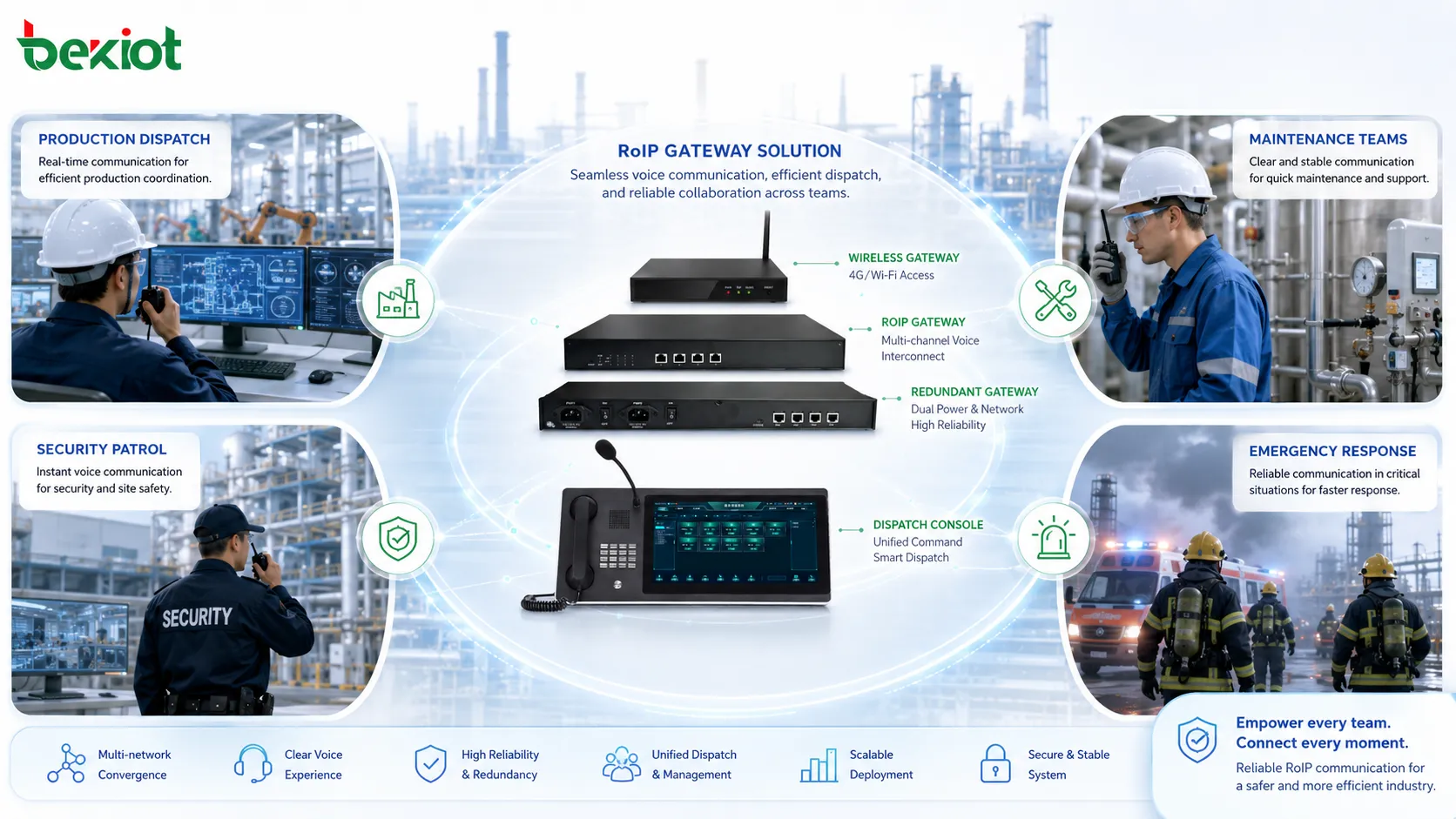

Scénarios d’application dans les installations industrielles
Cette solution convient aux grandes usines de fabrication, sites chimiques, aciéries, centrales électriques, parcs logistiques, sites miniers, ports, entrepôts, parcs industriels, sites de services publics et autres environnements où les systèmes de dispatch fixes et les utilisateurs radio mobiles doivent travailler ensemble.
Dans la production quotidienne, elle peut prendre en charge la coordination d’atelier, le dispatch de maintenance, l’exploitation d’entrepôt, l’inspection des équipements, la supervision de sécurité et la communication de patrouille. En situation d’urgence, elle peut prendre en charge la notification rapide, la communication inter-équipes, la coordination du centre de commandement et l’organisation de la réponse terrain.
Pour les usines qui ont également besoin de diffusion d’urgence, de sonorisation, de liaison d’alarme, d’interconnexion radio et d’intégration de plateforme de dispatch, Becke Telcom peut fournir un support léger de planification pour le dispatch SIP, l’accès RoIP, les terminaux de communication industrielle et les systèmes de communication d’urgence associés.
Points de planification avant mise en œuvre
Avant le déploiement, l’usine doit confirmer les systèmes radio déjà utilisés, le nombre de canaux à intégrer, l’interface de la plateforme de dispatch SIP, les scénarios d’appel requis et la stratégie de mappage des numéros pour chaque canal.
La planification technique doit aussi inclure le réglage des niveaux audio, le contrôle push-to-talk, la compatibilité codec, la stabilité réseau, le contrôle des permissions, l’enregistrement des appels, les exigences de redondance et l’accès maintenance. Ces détails influencent la qualité vocale finale et la fiabilité à long terme.
Si l’usine utilise plusieurs standards radio en même temps, l’équipe projet doit tester chaque système séparément avant l’intégration complète. Les tests de compatibilité permettent de confirmer si la passerelle supporte la direction d’appel requise, la communication de groupe, le contrôle de canal et les performances audio.
FAQ
Une passerelle RoIP peut-elle connecter d’anciennes radios analogiques à un système de dispatch SIP moderne ?
Oui. Dans de nombreux projets, c’est l’une des principales raisons d’utiliser RoIP. Le résultat dépend de l’interface radio disponible, du câblage audio, de la méthode de contrôle et de la configuration de la passerelle.
Chaque canal radio a-t-il besoin d’un numéro SIP séparé ?
Pas toujours, mais l’attribution de numéros SIP aux canaux radio rend généralement l’exploitation plus claire. Elle aide les opérateurs à identifier l’atelier, l’équipe ou la zone appelée.
Qu’est-ce qui affecte la qualité vocale d’un déploiement RoIP ?
La qualité vocale peut être influencée par les niveaux audio radio, la latence réseau, le choix du codec, la temporisation push-to-talk, la qualité des câbles, la mise à la terre, les interférences électromagnétiques et les paramètres de réglage de la passerelle.
Les appels radio peuvent-ils être enregistrés après intégration ?
Oui, si la plateforme de dispatch SIP ou le système d’enregistrement prend en charge le chemin d’appel. L’enregistrement est utile pour la revue de production, les enquêtes de sécurité, la formation et la traçabilité des événements d’urgence.
L’intégration RoIP convient-elle aux usines multi-sites ?
Oui. Lorsque les conditions réseau et la conception du routage sont correctement planifiées, les passerelles RoIP peuvent connecter des utilisateurs radio de différentes zones ou sites distants à un workflow de dispatch centralisé.
