Un véhicule de commandement d’urgence est conçu pour apporter sur le site d’un incident des capacités de communication, de coordination et de commandement de terrain. Il peut embarquer des radios, des émetteurs-récepteurs montés sur véhicule, des équipements de réseau ad hoc haut débit, des dispositifs de retour 4G/5G, des terminaux de communication satellite, des systèmes vidéo et des postes de dispatching. Lors d’une opération de secours, d’une réponse à une catastrophe, d’un incident de sécurité ou d’une mission de commandement mobile, ces systèmes aident à relier l’équipe de terrain au centre de commandement distant.

Cependant, les radios portatives et les radios de véhicule ont toujours des limites pratiques. Elles sont fiables et familières pour les utilisateurs de terrain, mais leur couverture est souvent limitée à une zone locale ou à un réseau radio spécifique. Différentes équipes peuvent aussi utiliser des normes radio, des canaux et des plans de fréquences différents. Une passerelle RoIP comble cet écart en reliant les canaux radio du véhicule de commandement à une plateforme de dispatching basée sur IP, ce qui permet au centre de commandement d’atteindre plus directement les utilisateurs radio sur site.

Pourquoi les radios de terrain ont encore besoin d’un pont réseau

Les radios bidirectionnelles sont essentielles dans la communication d’urgence parce qu’elles sont simples, rapides et adaptées aux opérations de terrain. Les secouristes, équipes de sécurité, équipages de véhicules, pompiers, techniciens et groupes de commandement temporaires peuvent les utiliser pour une communication push-to-talk immédiate sans opération complexe.

La limite est que la communication radio est généralement locale. La portée effective dépend de la puissance d’émission, du terrain, de la hauteur d’antenne, du déploiement des répéteurs, des obstacles bâtiments et du système radio utilisé. Sur un grand site de catastrophe ou une zone d’opération temporaire, la couverture radio peut ne toucher qu’une partie du terrain, et le centre de commandement distant peut ne pas entendre directement tous les groupes radio présents.

Une passerelle RoIP crée un pont IP pour ces canaux radio. Elle convertit l’audio et les signaux de contrôle côté radio en ressources de communication IP, permettant aux répartiteurs, téléphones SIP, plateformes de commandement ou salles de contrôle distantes de communiquer avec les utilisateurs radio de terrain via le véhicule de commandement d’urgence.

Les véhicules de commandement sont des points d’intégration naturels

Un véhicule de commandement d’urgence est souvent l’emplacement le plus approprié pour déployer une passerelle RoIP. Le véhicule reste généralement près de la zone d’incident et contient déjà des équipements de communication tels que radios de véhicule, terminaux de dispatching, commutateurs réseau, terminaux satellite, routeurs 4G/5G, systèmes de transmission vidéo et alimentation électrique.

En installant la passerelle dans le véhicule, les équipements radio sur site peuvent être connectés au réseau de commandement sans changer la façon dont les utilisateurs de terrain utilisent leurs radios portatives. Le véhicule devient un hub de communication mobile reliant les utilisateurs radio locaux, les opérateurs du véhicule et le centre de commandement distant.

Cette architecture convient au secours d’urgence, à la lutte contre les inondations, à la réponse aux feux de forêt, aux interventions après séisme, aux opérations de sécurité publique, à la sécurité de grands événements, au commandement militaire, au traitement d’accidents industriels et aux scénarios temporaires de commandement sur le terrain. Elle aide à résoudre le problème de communication du dernier kilomètre entre la ligne de front et le centre de commandement.

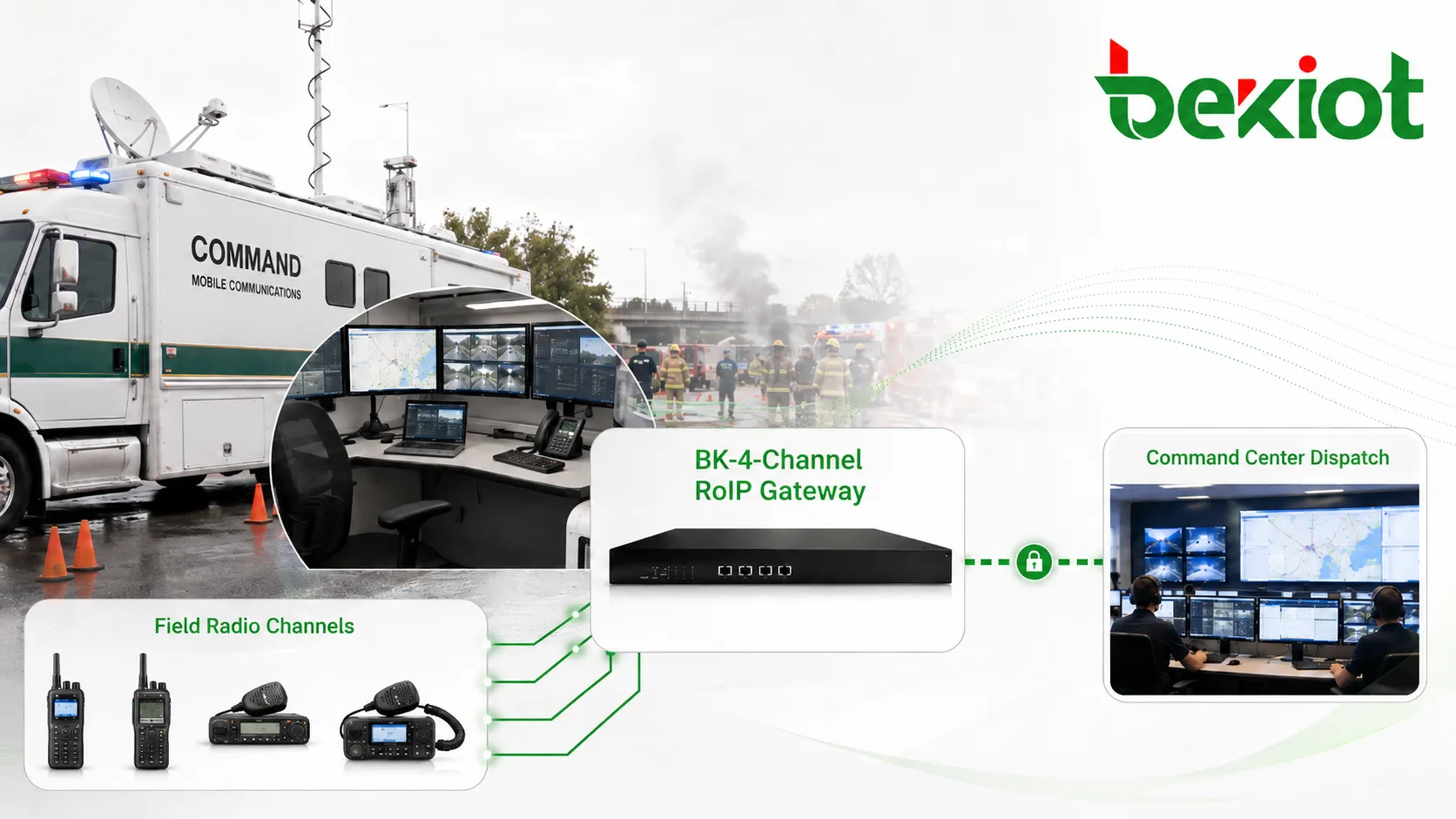

Comment la passerelle connecte les canaux radio

Une passerelle RoIP peut se connecter aux radios, aux émetteurs-récepteurs de véhicule ou à d’autres équipements radio par des interfaces audio et de contrôle. Chaque canal radio connecté peut être mappé vers un port de passerelle, une extension SIP, une ressource de dispatching ou un canal de plateforme. Après configuration, le répartiteur distant peut appeler le canal correspondant et parler avec les utilisateurs radio de terrain.

Dans un déploiement à quatre canaux, une passerelle peut connecter quatre systèmes radio différents ou quatre canaux d’un même système. Par exemple, un canal peut servir les secouristes, un autre la coordination des véhicules, un autre le soutien logistique et un autre la sécurité ou la réponse d’urgence. Le centre de commandement peut sélectionner le canal nécessaire selon la situation réelle.

Cette conception rend la communication de terrain plus organisée. Au lieu de dépendre uniquement des opérateurs radio locaux dans le véhicule, le centre de commandement distant peut participer directement à la communication radio lorsque c’est nécessaire. Les instructions de commandement peuvent être transmises plus rapidement à la première ligne et les rapports de terrain peuvent remonter plus clairement au centre de commandement.

Produit associé : BK 4-Channel RoIP Gateway

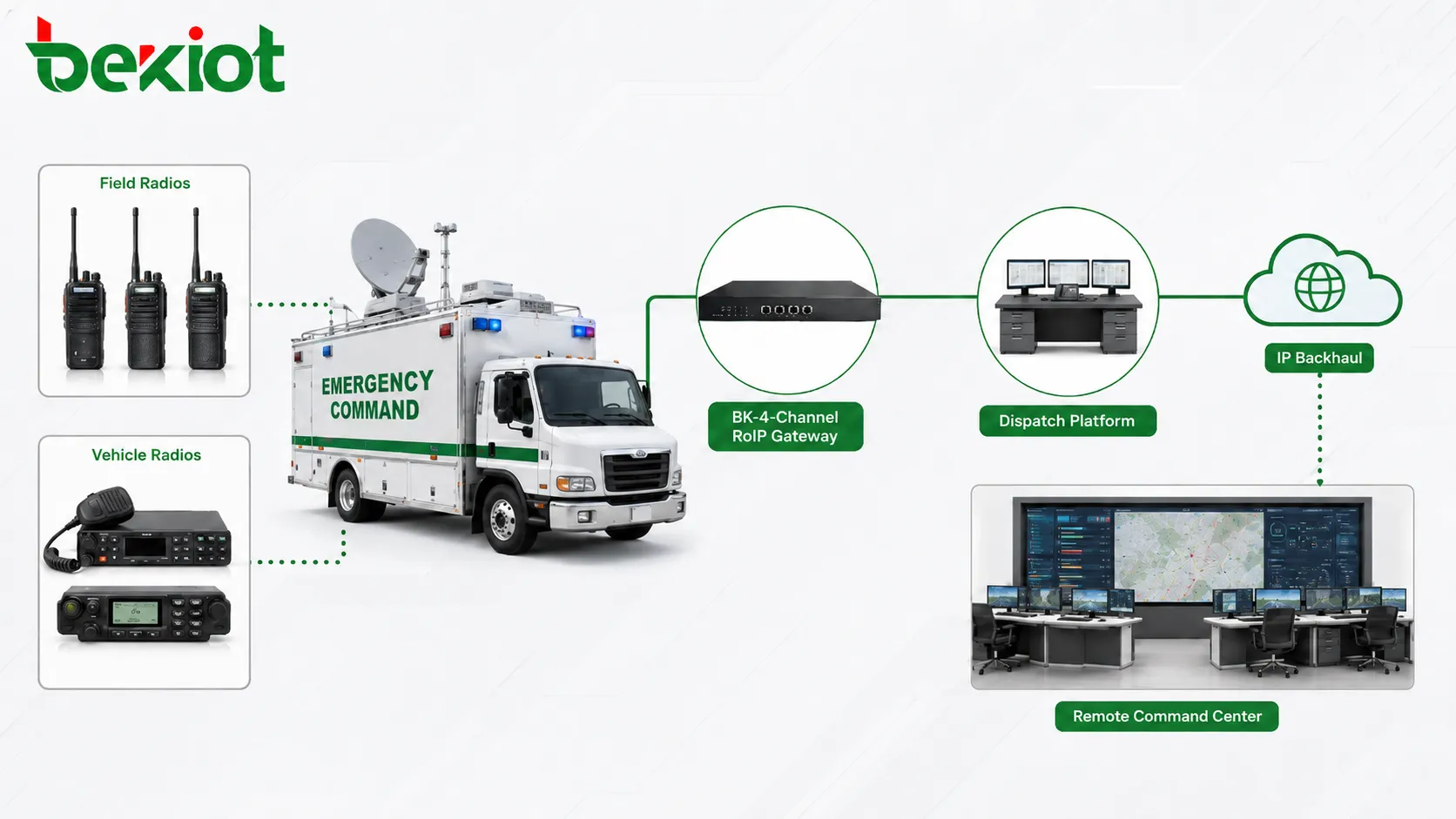

La liaison de retour satellite et 4G/5G étend la connexion

La passerelle relie la communication radio à la communication IP, mais le véhicule de commandement d’urgence a aussi besoin d’un réseau de retour pour atteindre le centre de commandement. Dans les déploiements pratiques, ce retour peut utiliser la communication satellite, le réseau public 4G/5G, un réseau LTE ou 5G privé, un réseau ad hoc haut débit, une liaison micro-ondes ou le haut débit filaire lorsqu’il est disponible.

Les liaisons satellite sont précieuses lorsque les réseaux terrestres sont endommagés, saturés ou indisponibles. Les liaisons 4G/5G sont utiles lorsque la couverture mobile existe encore et que la bande passante est suffisante. Dans certains projets, les deux liaisons sont utilisées ensemble pour améliorer la résilience. Le véhicule de commandement peut basculer automatiquement ou manuellement entre les chemins réseau selon les conditions du site.

Une fois le retour IP disponible, la passerelle RoIP peut connecter le canal radio de terrain à la plateforme de dispatching distante. Les répartiteurs du centre de commandement peuvent parler aux utilisateurs radio sur le site de l’incident, et les équipes de terrain peuvent transmettre leur état sans quitter leur flux de travail radio existant.

Résoudre les problèmes de communication entre systèmes

Les scènes d’urgence impliquent souvent plusieurs équipes et plusieurs systèmes radio. Les pompiers, la police, les secours médicaux, les équipes de réparation, la gestion d’urgence, les transports, les services publics et les bénévoles peuvent chacun apporter leurs propres équipements. Ces radios peuvent utiliser des fréquences, normes, canaux ou règles de gestion différents.

Sans intégration, chaque équipe ne peut communiquer qu’au sein de son propre groupe radio. Le centre de commandement peut avoir besoin de plusieurs radios, de plusieurs opérateurs ou d’une retransmission manuelle des messages. Cela augmente les délais et peut créer des erreurs de communication lors d’événements sous forte pression.

Une passerelle RoIP aide à créer une communication inter-systèmes. En connectant différents systèmes radio à différents ports ou canaux de la passerelle, la plateforme de dispatching peut les organiser dans un flux de commandement plus unifié. Les répartiteurs peuvent appeler un canal, surveiller un autre canal ou coordonner plusieurs équipes depuis la même plateforme.

Le dispatching embarqué améliore le contrôle de terrain

Si le véhicule de commandement d’urgence embarque aussi une plateforme de dispatching locale, la passerelle peut connecter les ressources radio au système de commandement du véhicule. L’opérateur du véhicule peut gérer les groupes radio locaux, communiquer avec le personnel de terrain et se coordonner en même temps avec le centre de commandement distant.

C’est utile lorsque le site de l’incident a besoin à la fois d’autonomie locale et d’un appui de commandement distant. Le véhicule peut servir de nœud de dispatching de première ligne, tandis que le centre de commandement assure la coordination de niveau supérieur, l’allocation des ressources, l’aide à la décision et la communication interservices.

Par exemple, l’opérateur du véhicule peut gérer le trafic radio courant sur site, tandis que le centre de commandement ne rejoint le canal que lorsque des décisions majeures, des consignes d’évacuation ou une coordination interservices sont nécessaires. Cela réduit la pression de communication et rend la structure de commandement plus claire.

Les canaux radio peuvent être utilisés plus souplement

Une passerelle RoIP ne se contente pas de « transférer » l’audio radio. Dans un système bien conçu, différents canaux radio peuvent être organisés comme des ressources de communication. Les répartiteurs peuvent choisir le bon canal selon l’étape de l’incident, le type d’équipe, l’emplacement ou le niveau de priorité.

Par exemple, un canal peut être dédié aux opérations de secours, un autre à la logistique, un autre au contrôle de la circulation et un autre au commandement d’urgence. Si différentes normes radio sont utilisées sur la scène, la passerelle peut les intégrer dans le même environnement de dispatching afin que le personnel de commandement les gère plus efficacement.

Cette flexibilité est particulièrement précieuse lorsque le site d’incident évolue rapidement. De nouvelles équipes peuvent arriver, des groupes temporaires peuvent être créés et les priorités de communication peuvent changer. Une architecture basée sur passerelle donne à l’équipe de commandement une manière plus souple d’organiser la communication de terrain sans remplacer les radios existantes.

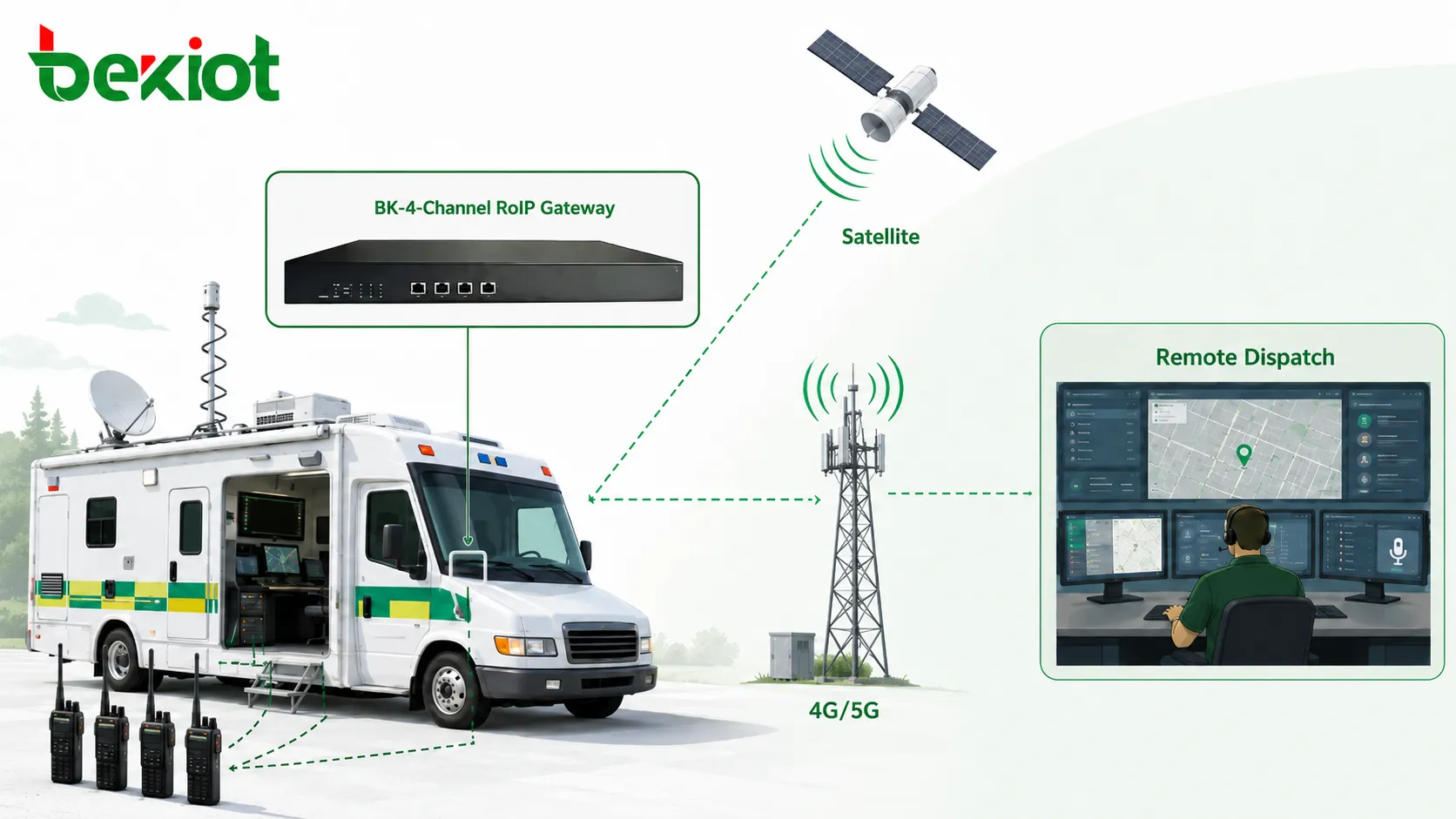

Ce qu’un système typique comprend

Une architecture pratique de communication pour véhicule de commandement d’urgence comprend généralement des radios portatives de terrain, des radios de véhicule, une passerelle RoIP, des commutateurs réseau locaux, un routeur, des équipements de retour satellite ou 4G/5G, une console de dispatching et une plateforme distante de centre de commandement. Selon le projet, elle peut aussi inclure la transmission vidéo, des caméras IP, la vidéo de drones, des dispositifs de sonorisation et des systèmes d’enregistrement.

Le côté radio gère la communication locale push-to-talk. Le côté passerelle convertit l’audio radio et les signaux de contrôle en communication IP. Le côté réseau transporte le trafic via satellite ou liens mobiles. Le côté dispatching permet aux opérateurs d’appeler, surveiller, coordonner et gérer les ressources de communication.

Cette architecture en couches est importante car elle permet l’extension du système. Un petit véhicule peut commencer avec deux ou quatre canaux radio. Un véhicule de commandement plus grand ou un abri de commandement peut connecter davantage de canaux, de postes de dispatching, de liaisons de retour et de systèmes intégrés.

Points de conception importants avant le déploiement

Avant le déploiement, l’équipe projet doit identifier combien de canaux radio doivent être connectés, quelles normes radio sont utilisées, si les radios sont portatives ou montées sur véhicule, et comment la passerelle se connectera à chaque appareil. L’interface audio, le contrôle PTT, le mappage des canaux, la fiabilité des câbles, l’alimentation et l’espace d’installation doivent être vérifiés attentivement.

La planification réseau est tout aussi importante. Le véhicule de commandement doit disposer d’un LAN stable, de règles de routage sécurisées et d’un chemin de retour fiable. Si le système dépend du satellite, la latence et la bande passante doivent être prises en compte. S’il dépend de la 4G/5G, la couverture, la puissance du signal, les forfaits de données et la congestion réseau doivent être évalués.

Le projet doit aussi définir les autorisations de communication. Tous les répartiteurs n’ont pas besoin d’accéder à tous les canaux. La priorité d’urgence, l’enregistrement, la surveillance, le contrôle d’appel et les règles de groupes temporaires doivent être configurés selon le flux de commandement.

La qualité audio et le contrôle PTT sont essentiels

Dans la communication d’urgence, la qualité audio n’est pas un détail mineur. Si le niveau audio est trop faible, trop fort, déformé, retardé ou bruyant, les utilisateurs de terrain peuvent manquer des instructions importantes. Le gain audio de la passerelle, le volume radio, le niveau micro, l’adaptation d’impédance, le câblage d’interface et les paramètres de codec doivent être testés avant la livraison du système.

Le contrôle PTT doit également être stable. La passerelle doit gérer correctement le comportement push-to-talk entre le côté dispatching IP et le côté radio. Si le timing PTT n’est pas correctement réglé, les premiers mots d’un message peuvent être coupés ou la transmission radio peut ne pas se déclencher de façon fiable.

Les tests de réception doivent inclure les appels du centre de commandement vers la radio, les rapports radio vers le centre de commandement, le fonctionnement de longue durée, le changement de canal, la récupération après interruption réseau, le délai de liaison satellite et la communication prioritaire d’urgence. Ces tests garantissent que le système fonctionne dans les opérations réelles, pas seulement en démonstration.

Pourquoi cela compte pour la réponse d’urgence

L’objectif principal du déploiement d’une passerelle RoIP sur un véhicule de commandement d’urgence n’est pas d’ajouter un appareil. Son but est de rendre la communication plus continue, plus coordonnée et plus contrôlable lorsque plusieurs équipes et réseaux sont impliqués.

Les équipes de terrain peuvent continuer à utiliser leurs radios familières. Le véhicule de commandement peut relier ces canaux radio à un réseau IP. Le centre de commandement distant peut recevoir les informations de terrain et transmettre les instructions plus directement. Cela améliore la rapidité et la précision de la communication d’urgence.

Pour le secours d’urgence, le commandement militaire, les opérations de sécurité publique, la réparation des services publics, la lutte contre les inondations, la réponse aux feux de forêt et la sécurité des grands événements, ce type d’architecture aide à relier la première ligne au centre de commandement et à réduire le risque d’îlots de communication isolés.

FAQ

Une passerelle RoIP peut-elle connecter différentes normes radio en même temps ?

Oui, selon l’interface de la passerelle et la conception du projet. Une passerelle multicanal peut connecter différentes radios ou différents canaux, mais chaque interface doit correspondre au bon équipement radio, au bon câblage, au bon niveau audio et à la bonne méthode de contrôle PTT.

Un véhicule de commandement d’urgence a-t-il toujours besoin d’une liaison satellite ?

Pas toujours. Le retour satellite est utile lorsque les réseaux publics sont indisponibles ou endommagés. Si une couverture 4G/5G stable ou un réseau privé existe, le haut débit mobile peut suffire. De nombreux projets utilisent les deux méthodes pour la redondance.

Le centre de commandement peut-il parler directement aux radios portatives de terrain ?

Oui. Une fois le canal radio connecté via la passerelle RoIP et mappé à la plateforme de dispatching, le centre de commandement peut appeler le canal correspondant et communiquer avec les utilisateurs de terrain via leurs radios existantes.

Que faut-il vérifier avant d’installer la passerelle dans un véhicule ?

L’équipe projet doit vérifier l’alimentation, la mise à la terre, l’espace d’installation, la disposition des antennes, les câbles d’interface radio, le routage réseau, la dissipation thermique, la résistance aux vibrations et l’accès de maintenance dans le véhicule.

Cette architecture est-elle réservée aux grands véhicules d’urgence ?

Non. Le même concept peut être utilisé dans de plus petits véhicules de commandement, des abris mobiles de commandement, des postes temporaires de commandement de terrain et des centres fixes de dispatching d’urgence. Le nombre de canaux et la complexité du système peuvent être ajustés selon l’échelle du projet.
