Dans de nombreux projets de commandement et de répartition, l'environnement de communication existant n'est pas construit à partir d'un seul système. Un centre de contrôle peut utiliser une plateforme de répartition basée sur SIP, les équipes terrain peuvent encore compter sur des radios mobiles privées ou des radios portatives, et les équipes d'urgence peuvent utiliser des applications de type « push-to-talk » sur réseau public via 4G ou 5G. Une passerelle Radio over IP, également connue sous le nom de passerelle ROIP, passerelle radio ou passerelle radio bidirectionnelle, est utilisée pour connecter ces différents systèmes vocaux en un seul réseau de communication coordonné.

La principale valeur de ce type de passerelle est l'interconnexion entre systèmes. En utilisant l'ouverture de la signalisation SIP et des interfaces radio standardisées, la passerelle peut connecter les plateformes de commandement et de répartition aux radios analogiques, aux systèmes radio numériques trunked, aux radios mobiles, aux radios portatives et aux plateformes de push-to-talk sur réseau public. Dans les projets d'intégration réels, deux modes d'utilisation sont particulièrement courants : l'interopérabilité vocale entre la plateforme de répartition et les canaux radio, et l'interopérabilité push-to-talk entre les réseaux radio privés et les systèmes PoC.

Pour les planificateurs de systèmes, la passerelle ne doit pas être considérée uniquement comme un convertisseur de signaux. C'est également un nœud clé qui affecte l'efficacité de la répartition, la vitesse de réponse aux urgences, la discipline de communication de groupe, la qualité vocale et la maintenance du système à long terme. Une conception ROIP appropriée permet aux actifs radio existants de rester utiles tout en les étendant à un environnement de commandement basé sur IP.

Produit associé : Passerelle Becke ROIP

Là où la radio et la répartition IP se rencontrent

De nombreux systèmes modernes de commandement et de répartition sont basés sur des plateformes softswitch SIP. Ils utilisent les capacités de communication audio et vidéo SIP pour prendre en charge les appels de répartition, la gestion des postes, l'enregistrement, les conférences et la coordination d'urgence. En termes pratiques, ce type de plateforme peut être compris comme un système téléphonique de répartition avancé avec des fonctions de contrôle et de gestion plus riches.

Cependant, de nombreux utilisateurs disposent déjà de systèmes radio privés en fonctionnement. Ceux-ci peuvent inclure des radios analogiques bidirectionnelles, des systèmes trunked numériques DMR, PDT, TETRA, des radios marines, des radios d'aviation, des radios à ondes courtes ou des réseaux radio spécifiques à l'industrie. Ces systèmes radio sont précieux car ils sont fiables, familiers aux équipes terrain et souvent déjà déployés dans des zones opérationnelles importantes.

Le défi de l'intégration est clair : la plateforme de répartition fonctionne généralement selon un modèle de communication téléphonique full-duplex, tandis que les radios privées fonctionnent généralement selon un modèle half-duplex de type push-to-talk. Une passerelle ROIP se situe entre les deux côtés et convertit la logique de communication, le chemin audio et les signaux de contrôle afin que les opérateurs de répartition et les utilisateurs radio puissent communiquer sans remplacer le réseau radio existant.

Ceci est particulièrement important dans les secteurs où la communication radio est utilisée depuis de nombreuses années. Remplacer toutes les radios d'un seul coup peut augmenter les coûts, interrompre les opérations quotidiennes et nécessiter une reconversion. L'intégration ROIP offre une voie plus pratique : conserver le réseau radio existant, le connecter au système de répartition IP et améliorer progressivement le contrôle centralisé, l'enregistrement et la coordination à distance.

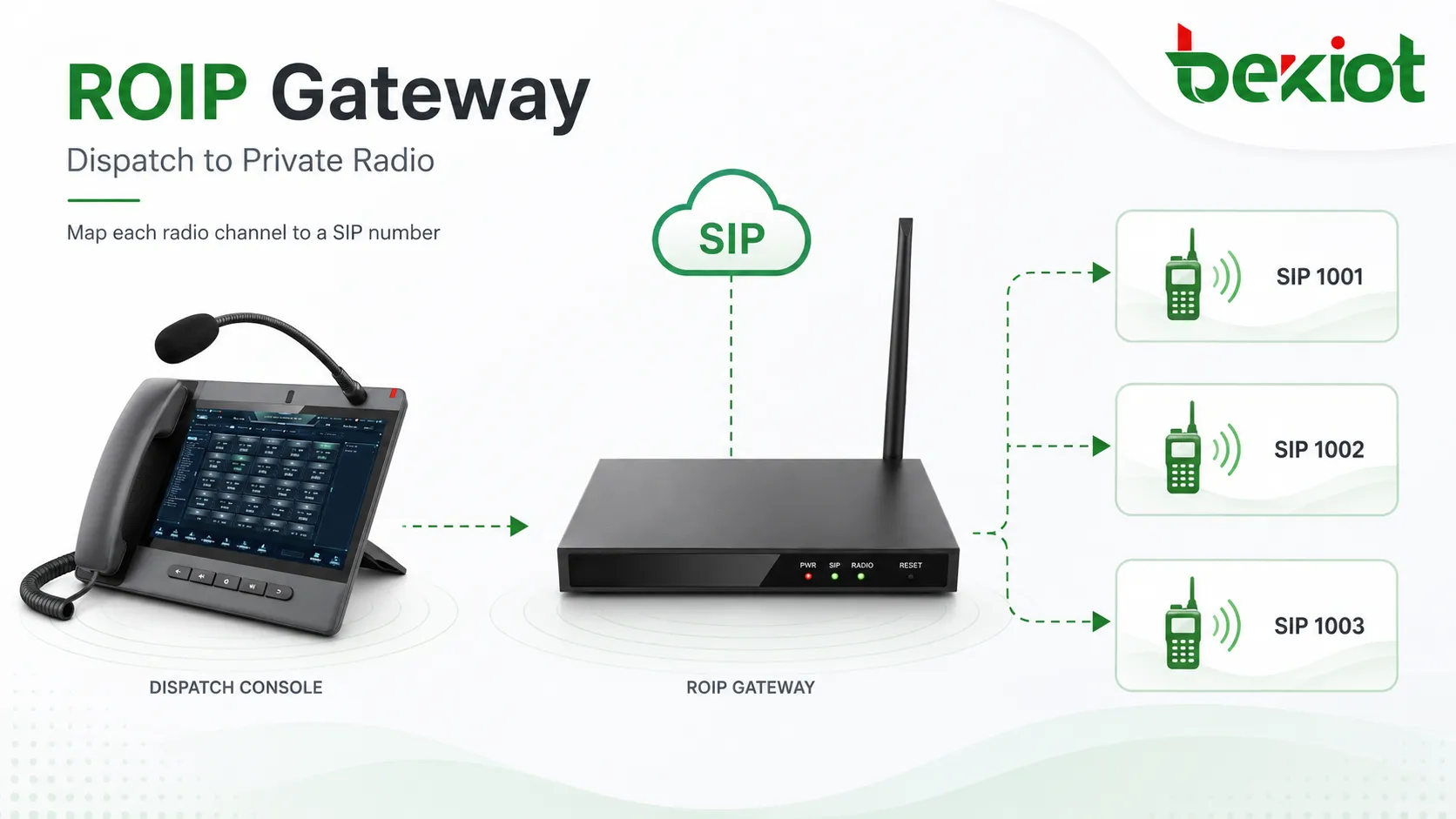

Mode un : accès vocal des téléphones de répartition aux canaux radio

La première utilisation courante est l'interopérabilité vocale. Dans ce mode, le système de commandement et de répartition peut communiquer directement avec un canal radio via la passerelle ROIP. Les opérateurs de répartition n'ont pas besoin de tenir une radio physique. Ils peuvent appeler un numéro SIP sur la console de répartition, le téléphone IP ou le softphone, et l'appel est ensuite converti en communication côté radio via la radio mobile, la station de base ou la radio portative connectée.

Ce mode est utile lorsqu'un projet nécessite qu'un système de répartition de type téléphonique atteigne les utilisateurs radio existants. Par exemple, un centre de commandement peut avoir besoin de parler à une équipe de patrouille, une équipe de maintenance, un groupe d'opération de tunnel, une équipe de sécurité ou une équipe d'intervention d'urgence qui travaille encore sur des canaux radio privés.

Dans une implémentation typique, chaque connecteur côté radio sur la passerelle correspond à un numéro SIP dans le système de commandement et de répartition. Lorsque l'opérateur appelle ce numéro SIP, la passerelle active le canal radio connecté et envoie la voix à tous les utilisateurs sur ce canal. Les utilisateurs radio peuvent ensuite répondre via leurs radios, et la passerelle renvoie l'audio reçu à la plateforme de répartition.

Ce mode convient au commandement direct, aux notifications de routine, aux appels d'urgence et à la coordination interdépartementale. Il est également plus facile pour les opérateurs qui connaissent déjà les opérations de répartition téléphonique, car ils peuvent appeler un groupe radio de la même manière qu'ils appellent un poste interne ou un terminal de répartition.

Comment fonctionne le chemin d'appel dans ce modèle

Côté radio, la passerelle utilise des interfaces physiques et électriques définies pour se connecter aux radios mobiles, radios portatives ou autres terminaux radio. Une interface radio courante peut inclure une entrée audio, une sortie audio, une commande PTT, une détection COR, une masse et d'autres définitions de signaux via un connecteur multipoints. Ces signaux permettent à la passerelle de gérer à la fois la transmission vocale et la logique de contrôle radio.

Côté IP, la passerelle s'enregistre ou se connecte à la plateforme de répartition via SIP. La plateforme de répartition traite le canal radio comme un point d'extrémité SIP appelable. Cette conception permet aux canaux radio de faire partie du même plan de numérotation que les postes de répartition, les téléphones IP, les terminaux d'interphonie et les autres dispositifs SIP.

Le point technique important est que la passerelle doit faire le pont entre deux habitudes de communication différentes. Les téléphones SIP et les consoles de répartition s'attendent généralement à une voix full-duplex, tandis que les utilisateurs radio appuient sur PTT, parlent, relâchent et attendent une réponse. La passerelle gère l'activation, la direction audio et la conversion de signalisation afin que les deux systèmes puissent communiquer de manière plus naturelle.

Dans la conception du projet, le chemin d'appel doit être clairement documenté. Le document doit indiquer quel numéro SIP correspond à quel canal radio, quel groupe de répartition est autorisé à appeler ce canal, si les appels sont enregistrés et quelles règles de priorité s'appliquent lors des communications d'urgence. Une documentation claire réduit la confusion pendant les opérations quotidiennes et accélère le dépannage lorsqu'un canal n'a pas d'audio ou ne peut pas transmettre.

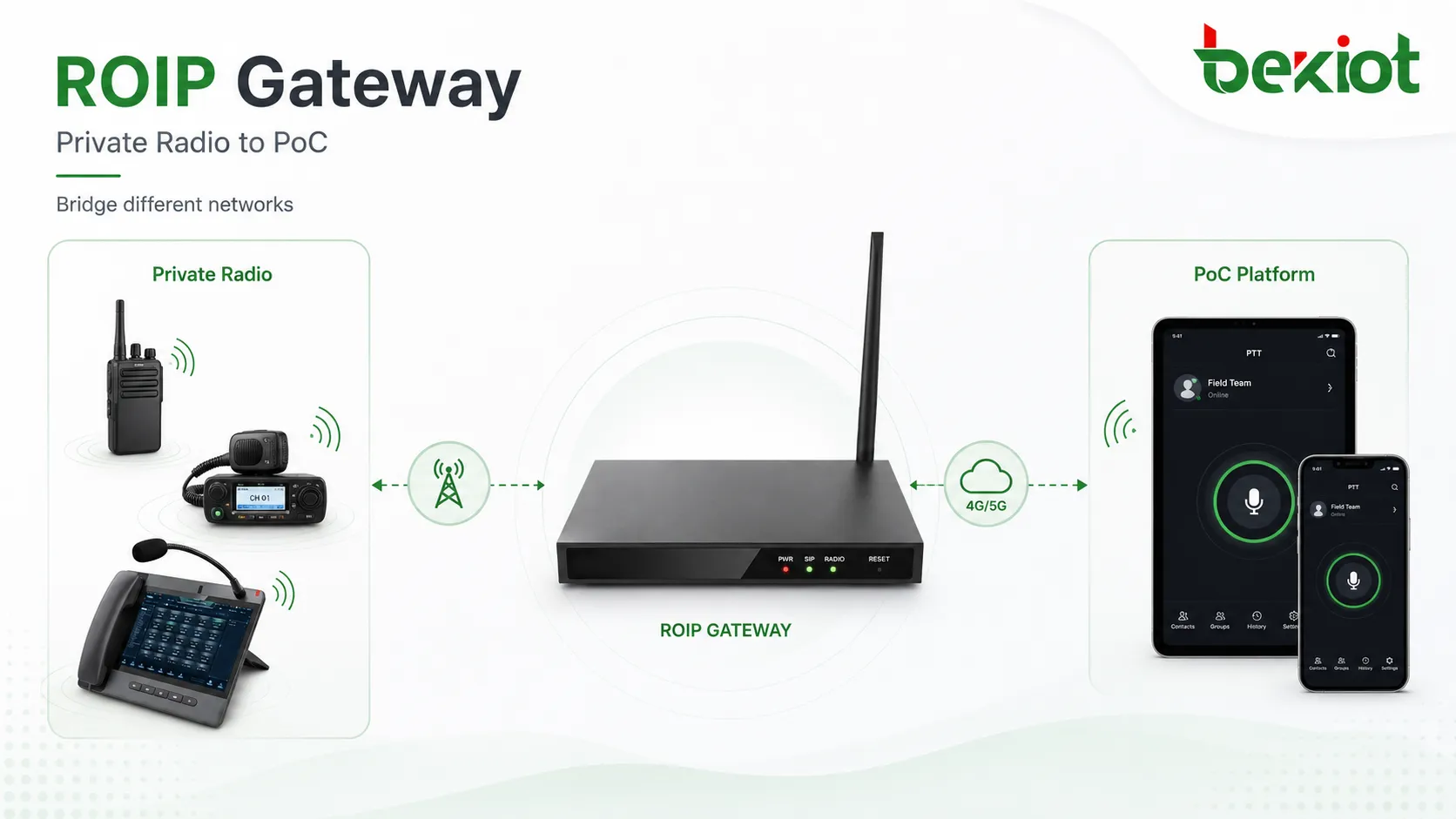

Mode deux : relier la radio privée au push-to-talk sur réseau public

La deuxième utilisation courante est l'interconnexion radio privée à PoC. PoC signifie Push-to-Talk over Cellular. Il utilise les réseaux mobiles publics tels que la 4G et la 5G pour fournir des appels de groupe, des communications de répartition, le positionnement mobile, la coordination multimédia et les communications d'équipe à distance via des terminaux intelligents ou des dispositifs PoC dédiés.

PoC est attrayant dans le commandement d'urgence, la répartition mobile, la gestion de la sécurité, la logistique, les services publics, les opérations industrielles et la coordination à grande échelle car les utilisateurs peuvent communiquer sans avoir à construire un réseau radio privé à partir de zéro. Il peut couvrir de plus grandes zones géographiques grâce aux réseaux mobiles existants et peut offrir des fonctionnalités de répartition plus flexibles.

Cependant, PoC ne peut pas remplacer complètement la radio privée dans de nombreuses industries spécialisées. Les systèmes radio privés peuvent encore être nécessaires pour la fiabilité, la couverture locale, la sauvegarde d'urgence, l'utilisation de spectre dédié, les habitudes opérationnelles existantes ou les réglementations sectorielles. Cela crée un besoin pratique : le système de push-to-talk sur réseau public et le système radio privé existant doivent pouvoir communiquer entre eux.

Dans ce mode, la passerelle ROIP connecte le canal radio au système de répartition ou à la plateforme PoC afin que les utilisateurs d'un canal radio privé puissent communiquer avec les utilisateurs PoC du même groupe de répartition. Cela aide à créer un environnement de communication intégré public-privé sans forcer l'utilisateur à abandonner son investissement radio privé existant.

Gestion de la logique push-to-talk sur deux systèmes

L'interconnexion radio privée à PoC est plus complexe qu'un simple accès vocal. La passerelle ne se contente pas de faire passer l'audio entre deux côtés. Elle doit également gérer le comportement push-to-talk, y compris qui a la priorité de parole, quand le droit de parole est occupé, quand le droit de parole est libéré et comment le système évite que les deux côtés transmettent en même temps.

Ceci est particulièrement important car les systèmes radio privés et PoC sont généralement half-duplex. Un seul côté doit parler à la fois dans le même groupe. Si la passerelle ne gère pas correctement la logique PTT, les utilisateurs peuvent subir une audio coupée, une parole bloquée, une libération retardée ou une communication de groupe confuse.

Une intégration bien conçue doit prendre en charge un comportement d'activation et de libération configurable. Dans les scénarios basés sur SIP, la passerelle peut fonctionner avec la signalisation SIP et les flux audio. Dans les scénarios non SIP, l'intégration peut nécessiter des interfaces de plateforme ou des protocoles de contrôle afin que la passerelle puisse synchroniser l'état push-to-talk avec la plateforme de répartition.

La règle du droit de parole doit être conçue en fonction du scénario opérationnel. Dans les opérations de routine, un accès premier arrivé, premier servi peut être acceptable. En situation de commandement d'urgence, la console de répartition ou le commandant autorisé peut avoir besoin d'une priorité plus élevée. Pour la sécurité publique ou les interventions d'urgence industrielles, le contrôle de priorité peut empêcher que des instructions importantes soient bloquées par des appels de groupe ordinaires.

Facteurs de déploiement affectant la stabilité

Avant le déploiement, l'équipe du projet doit identifier le type de système radio, la quantité de canaux, l'architecture de la plateforme de répartition, le mode d'enregistrement SIP, les exigences de niveau audio, la méthode de déclenchement PTT, la méthode de détection COR, les conditions du réseau et l'environnement d'alimentation électrique. Ces détails affectent directement si le système final est stable et facile à maintenir.

Le mappage des canaux est un autre point de conception clé. Chaque canal radio doit avoir un nom clair, un numéro SIP, un groupe de répartition et un objectif opérationnel. Par exemple, un canal peut être utilisé pour la maintenance, un autre pour la sécurité, un autre pour l'intervention d'urgence, et un autre pour l'exploitation de tunnels ou d'usines. Un mappage clair aide les opérateurs de répartition à appeler rapidement la bonne équipe.

Le réglage audio doit également être effectué avec soin. Les niveaux audio radio, le gain de la plateforme de répartition, le choix du codec, l'environnement sonore et la distance du microphone peuvent tous affecter la clarté vocale. Si le niveau audio est trop bas, les utilisateurs de la répartition peuvent entendre une parole faible ou peu claire. S'il est trop élevé, une distorsion peut se produire. Des tests sur le terrain sont donc nécessaires avant l'acceptation du projet.

La planification du réseau ne doit pas être négligée. Lorsque la passerelle ROIP est déployée sur différents bâtiments, sites ou segments de réseau, le projet doit prendre en compte la bande passante, le délai, la perte de paquets, la politique de pare-feu, la planification VLAN et la gestion sécurisée à distance. La communication vocale est sensible aux réseaux instables, la passerelle doit donc être placée dans un environnement réseau adapté à la transmission audio en temps réel.

Considérations d'exploitation et de maintenance

Une solution ROIP fiable doit être facile à utiliser après le déploiement. Le personnel de répartition doit savoir quel canal virtuel représente quel groupe radio, et le personnel de maintenance doit être capable de vérifier l'état d'enregistrement de la passerelle, la connexion réseau, l'entrée audio, la sortie audio, l'état PTT et la détection du signal côté radio.

Pour les grands systèmes, il est utile de préparer une table des canaux, une table de câblage, une table d'adresses IP, une table des comptes SIP et une procédure de reprise après panne. Ces documents facilitent la maintenance ultérieure, en particulier lorsque le système est transféré de l'équipe projet à l'équipe d'exploitation quotidienne du client.

La gestion à distance peut également réduire la pression de maintenance. Si une passerelle prend en charge la configuration Web, la surveillance de l'état, l'exportation de journaux et le réglage à distance des paramètres, les ingénieurs peuvent diagnostiquer de nombreux problèmes sans se rendre immédiatement sur le site. Ceci est précieux pour les tunnels, les parcs industriels, les ports, les installations électriques et autres environnements distribués.

Approche de solution recommandée

Pour les projets qui nécessitent uniquement que les opérateurs de répartition parlent aux canaux radio existants, le modèle d'interopérabilité vocale est généralement suffisant. Il est simple, direct et facile à comprendre. La plateforme de répartition appelle un numéro SIP, la passerelle se connecte au canal radio et les utilisateurs radio entendent la voix de la répartition.

Pour les projets qui nécessitent une communication de groupe unifiée entre les utilisateurs de radio privée et les utilisateurs PoC sur réseau public, le deuxième modèle est plus adapté. Il prend en charge une intégration de communication plus large et aide à construire un système de répartition convergé public-privé. Ceci est précieux pour les interventions d'urgence, les opérations urbaines, les parcs industriels, les transports, les installations énergétiques et les grandes organisations disposant de réseaux de communication mixtes.

Dans certains projets avancés, les deux modes peuvent être utilisés ensemble. Le centre de commandement peut utiliser l'accès vocal SIP pour les appels directs aux canaux radio, tout en permettant aux utilisateurs PoC et aux utilisateurs radio privés de communiquer dans des groupes de répartition partagés. Cette approche hybride maintient le système radio privé en service tout en ajoutant la flexibilité de la répartition IP et de la communication push-to-talk sur réseaux mobiles.

La sélection finale doit être basée sur les objectifs de communication plutôt que uniquement sur la quantité d'équipements. Si l'exigence est un accès radio simple, la solution peut rester légère. Si l'exigence inclut une répartition multi-équipes, des utilisateurs mobiles à distance, un commandement prioritaire, un enregistrement et une liaison d'urgence, le projet doit être planifié comme une architecture de communication de répartition convergée.

Liste de contrôle de sélection pratique

• Utilisez l'interopérabilité vocale lorsque les opérateurs de répartition doivent appeler des canaux radio existants à partir d'une plateforme de commandement basée sur SIP.

• Utilisez l'interconnexion PoC lorsque les utilisateurs de radio privée et les utilisateurs de push-to-talk sur réseau public doivent communiquer dans un même environnement de répartition.

• Vérifiez la compatibilité radio y compris les radios analogiques, DMR, PDT, TETRA, radio marine, radio aéronautique ou d'autres systèmes radio spéciaux.

• Planifiez le mappage des canaux afin que chaque interface radio ait un numéro SIP, un nom de groupe et un objectif opérationnel clairs.

• Testez le comportement PTT et COR avant l'acceptation pour éviter les conflits de droit de parole, les libérations retardées ou les pertes audio.

• Vérifiez la qualité audio via de véritables tests sur le terrain plutôt que de vous fier uniquement aux valeurs de configuration.

• Préparez les documents de maintenance y compris les tables des canaux, les enregistrements de câblage, les comptes SIP, les adresses IP et les étapes de reprise d'urgence.

FAQ

Une passerelle ROIP peut-elle connecter à la fois des systèmes radio analogiques et numériques ?

Oui. La compatibilité réelle dépend de l'interface radio et de la méthode d'intégration. De nombreux projets utilisent des passerelles ROIP pour connecter des radios analogiques, des systèmes trunked numériques et d'autres terminaux radio industriels via des interfaces audio et de contrôle définies.

Une plateforme de répartition doit-elle remplacer le réseau radio existant ?

Non. L'un des principaux avantages de l'intégration ROIP est que le réseau radio existant peut rester utilisé tout en étant connecté à une plateforme de répartition basée sur IP ou à un système de push-to-talk sur réseau public.

Pourquoi le contrôle PTT est-il important dans ce type d'intégration ?

Le contrôle PTT détermine quand le côté radio transmet et quand il libère le canal. Sans une gestion appropriée du PTT et du droit de parole, les utilisateurs peuvent subir une parole bloquée, des réponses retardées ou une communication qui se chevauche.

SIP est-il requis pour chaque projet d'intégration ROIP ?

SIP est courant car de nombreuses plateformes de commandement et de répartition sont basées sur SIP. Cependant, certains projets peuvent également nécessiter une intégration d'interface non SIP, selon la plateforme de répartition et le système push-to-talk connecté.

Quels secteurs ont généralement besoin de cette solution ?

Cette solution est souvent utilisée dans le commandement d'urgence, la sécurité publique, les transports, les tunnels, les parcs industriels, les installations énergétiques, les ports, les opérations de sécurité, les services publics et d'autres environnements où les systèmes de radio privée et de répartition IP doivent fonctionner ensemble.

Que faut-il tester avant l'acceptation du projet ?

Le test d'acceptation doit couvrir l'enregistrement SIP, l'appel des canaux, l'activation PTT, la détection COR, la qualité audio bidirectionnelle, le délai de communication de groupe, le comportement de priorité, l'enregistrement, la stabilité du réseau et la récupération après une interruption de l'alimentation ou du réseau.
