Les navires modernes ne sont plus des unités d’exploitation isolées. Cargos, patrouilleurs, navires de travaux offshore, bâtiments d’application de la loi, navires de recherche et flottes spécialisées sont de plus en plus équipés de systèmes électroniques, de dispositifs vidéo, de terminaux de communication, de liaisons satellite et d’applications de commandement embarquées. Ces systèmes soutiennent la navigation, la répartition opérationnelle, la gestion de la sécurité, la collaboration à distance et la prise de décision.

Parmi ces systèmes, la vidéo est devenue particulièrement importante. Les caméras de surveillance traditionnelles à bord sont désormais utilisées avec des terminaux de visioconférence, des visiophones, des drones, des robots d’inspection sous-marine, des caméras mobiles d’inspection et des plates-formes de commandement à terre. Grâce aux réseaux satellite ou aux liaisons haut débit maritimes, le centre de commandement à terre peut visualiser la surveillance à bord, rejoindre des réunions vidéo avec l’équipage et, dans certaines missions, recevoir en direct les images de drones ou de robots d’inspection depuis le navire.

Cependant, l’intégration vidéo embarquée n’est pas aussi simple que de connecter une caméra à un écran. Les différents dispositifs vidéo peuvent utiliser des ports, protocoles de flux, codecs, résolutions et méthodes de contrôle différents. Si chaque appareil nécessite un décodeur séparé, un client logiciel ou un module d’intégration personnalisé, le système devient coûteux, difficile à déployer et compliqué à maintenir. Une passerelle d’accès vidéo unifiée offre une méthode plus pratique pour agréger, convertir, transmettre et distribuer les ressources vidéo entre les systèmes du navire et ceux de la côte.

Pourquoi la vidéo embarquée a besoin d’une couche unifiée

De plus en plus d’équipements sont ajoutés aux opérations des navires

Les navires modernes transportent souvent plusieurs types de sources vidéo. Les caméras fixes peuvent surveiller le pont, la passerelle de navigation, la salle des machines, les zones de cargaison, les locaux techniques et les zones de sécurité. Les terminaux de visioconférence peuvent servir aux consultations à distance ou à la coordination opérationnelle. Les visiophones peuvent soutenir la communication interne et la confirmation visuelle. Les drones peuvent fournir une inspection aérienne, une patrouille maritime, une observation de sauvetage ou une évaluation d’urgence. Les robots sous-marins peuvent transmettre des données visuelles pour l’inspection de coque, les travaux sous-marins, le sauvetage ou la maintenance.

Chaque type d’équipement peut provenir d’un fournisseur différent et produire la vidéo d’une manière différente. Certains utilisent HDMI. Certains fournissent des flux RTSP. Certaines plates-formes utilisent RTMP, FLV, HLS, GB/T28181 ou d’autres protocoles standard. Sans couche d’accès unifiée, l’intégrateur système peut devoir configurer différents équipements de décodage, logiciels et interfaces pour chaque source vidéo.

Les environnements maritimes rendent l’intégration plus exigeante

Comparés aux sites terrestres, les navires imposent des contraintes plus strictes en matière d’espace, d’alimentation, de câblage, de réseau et de maintenance. Les équipements doivent être compacts, fiables et faciles à gérer. Les équipes embarquées peuvent ne pas disposer des mêmes ressources de maintenance informatique qu’une salle de contrôle terrestre ; le système doit donc réduire le matériel inutile et simplifier l’exploitation.

Une passerelle d’accès vidéo peut jouer le rôle de couche média centrale. Elle reçoit la vidéo des équipements embarqués, effectue l’adaptation de protocole, convertit les formats de flux et fournit une sortie unifiée aux systèmes de commandement, plates-formes de conférence, serveurs d’analyse IA, applications métier et utilisateurs distants. Au lieu de créer de nombreux chemins vidéo isolés, le projet peut utiliser une architecture de passerelle pour organiser tout le système vidéo.

Unifier caméras, drones et vidéo d’inspection

Les sources vidéo embarquées peuvent être agrégées de façon centralisée

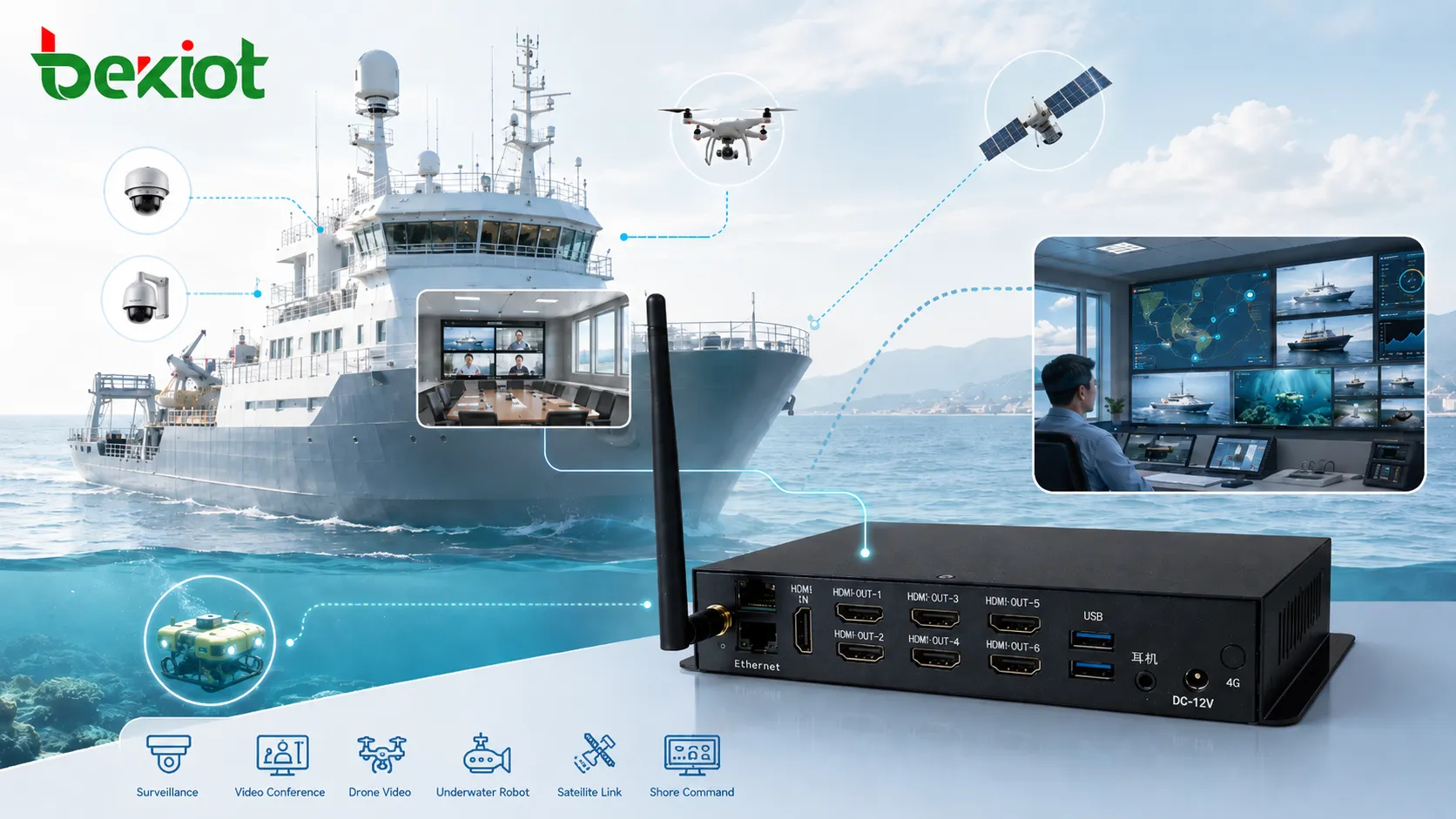

La valeur essentielle d’une passerelle d’accès vidéo embarquée est l’accès vidéo unifié. Les caméras de surveillance, NVR, terminaux vidéo, sources HDMI, récepteurs de drones et flux vidéo de robots sous-marins peuvent être connectés à la passerelle puis mis à disposition d’autres systèmes. Cela évite à chaque plate-forme supérieure de se connecter séparément à chaque source vidéo.

Pour les navires à mission spéciale, cette capacité est particulièrement utile. Un patrouilleur peut devoir transmettre des images de caméra de pont et de drone vers un centre de commandement à terre. Un navire de travaux offshore peut devoir transmettre des vidéos d’opération de grue, d’inspection sous-marine et d’état d’équipement. Un navire de recherche peut devoir collecter les flux visuels de caméras d’observation et d’équipements sous-marins. La passerelle permet à ces sources d’entrer dans un même pool vidéo géré.

Les protocoles courants facilitent le déploiement

Une passerelle pratique doit prendre en charge plusieurs méthodes d’entrée et de sortie vidéo. Les capacités d’accès courantes peuvent inclure HDMI, RTSP, RTMP, GB/T28181, FLV, HLS et d’autres formats de streaming largement utilisés. Avec une configuration simple, la passerelle peut mettre en ligne différents dispositifs vidéo et fournir un accès standardisé au système supérieur.

Cela réduit le travail d’adaptation du projet. L’intégrateur n’a plus besoin de concevoir une solution séparée pour chaque caméra, récepteur de drone ou terminal vidéo. La passerelle devient la couche de compatibilité entre les équipements vidéo embarqués et la plate-forme de commandement navire-terre.

Alléger la transmission vidéo par satellite

La bande passante et le coût sont des limites majeures en mer

De nombreux navires modernes dépendent de la communication satellite pour rester en contact avec les centres de répartition à terre. Les liaisons satellite permettent aux centres de commandement de comprendre l’état du navire, de soutenir la coordination à distance et de recevoir des informations vidéo importantes. Toutefois, la communication satellite maritime reste confrontée à des défis pratiques, notamment une bande passante limitée, une qualité de lien instable, une latence perceptible et un coût de transmission élevé.

Comme la vidéo consomme beaucoup plus de bande passante que les données ordinaires ou la voix, la transmission directe de vidéo à haut débit n’est pas toujours adaptée aux liaisons maritimes longue distance. Si plusieurs caméras embarquées ou flux de drones sont transmis sans optimisation, le canal satellite peut être saturé et l’expérience de visualisation devenir instable.

La transmission légère améliore l’utilisation

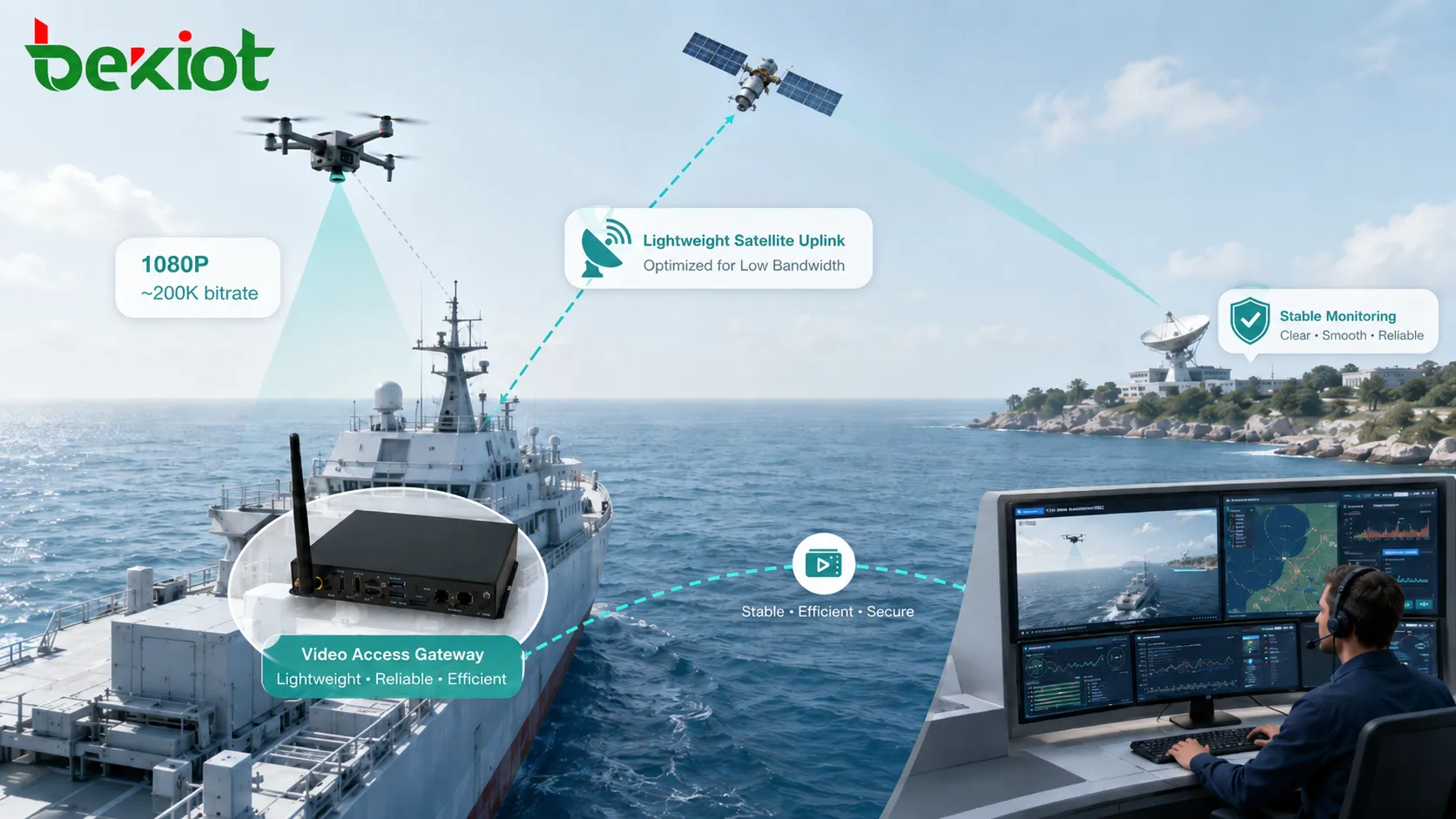

Une passerelle d’accès vidéo peut réduire la charge de transmission en compressant, transcodant et adaptant les flux vidéo selon l’état réel du réseau. Dans le scénario d’application d’origine, une vidéo dynamique 1080P peut être transmise à environ 200K de débit tout en conservant une image en mouvement assez claire et stable pour l’observation de commandement. Cela est précieux lorsqu’un navire doit envoyer une vidéo en direct exploitable via une liaison satellite à bande passante limitée.

Ce type de transmission légère convient aux bâtiments d’application de la loi, navires de travaux offshore, navires d’opérations spéciales et autres plates-formes maritimes nécessitant un retour vidéo à distance. Par exemple, un drone embarqué peut capturer des images aériennes en direct, les envoyer à la passerelle à bord, puis transmettre un flux optimisé par la liaison satellite du navire vers le centre de commandement à terre.

Une entrée vidéo et plusieurs sorties système

Des plates-formes différentes exigent des formats différents

À mesure que les systèmes d’information des navires deviennent plus intégrés, les ressources vidéo ne sont plus utilisées par un seul moniteur ou un seul enregistreur. La vidéo de surveillance peut devoir se connecter à un système de commandement. La vidéo d’un drone peut devoir entrer dans une plate-forme de visioconférence. Un serveur d’analyse IA peut nécessiter un format de flux différent de celui d’une plate-forme métier basée sur navigateur. Un système de répartition peut exiger une liaison vidéo SIP, tandis qu’une autre plate-forme peut nécessiter GB/T28181 ou WebRTC.

Si chaque application demande directement un flux au terminal vidéo, la pression se reporte côté terminal. Plusieurs appels parallèles peuvent augmenter la charge de l’appareil, la consommation réseau et la complexité du système. Un modèle basé sur une passerelle modifie cette structure. La passerelle reçoit un flux source puis le distribue à plusieurs systèmes dans le format requis par chacun.

La conversion de protocoles simplifie l’intégration supérieure

Pour une caméra de surveillance embarquée, la passerelle peut recevoir un flux vidéo puis produire un flux GB/T28181 vers une plate-forme de commandement supérieure, un flux RTSP vers un serveur d’analyse IA, un flux SIP vers un système de répartition ou de réunion vidéo, et des flux WebRTC ou FLV vers une plate-forme métier basée sur navigateur. La même source vidéo peut donc servir plusieurs applications sans exiger des accès répétés côté appareil.

La passerelle peut aussi adapter le format de codec, la résolution, la fréquence d’images et le débit selon la capacité de décodage des différentes plates-formes. Cela facilite la fusion vidéo car le système supérieur n’a pas à résoudre lui-même chaque problème de conversion.

Soutenir la communication visuelle interne

Les équipements SIP peuvent faire partie du système embarqué

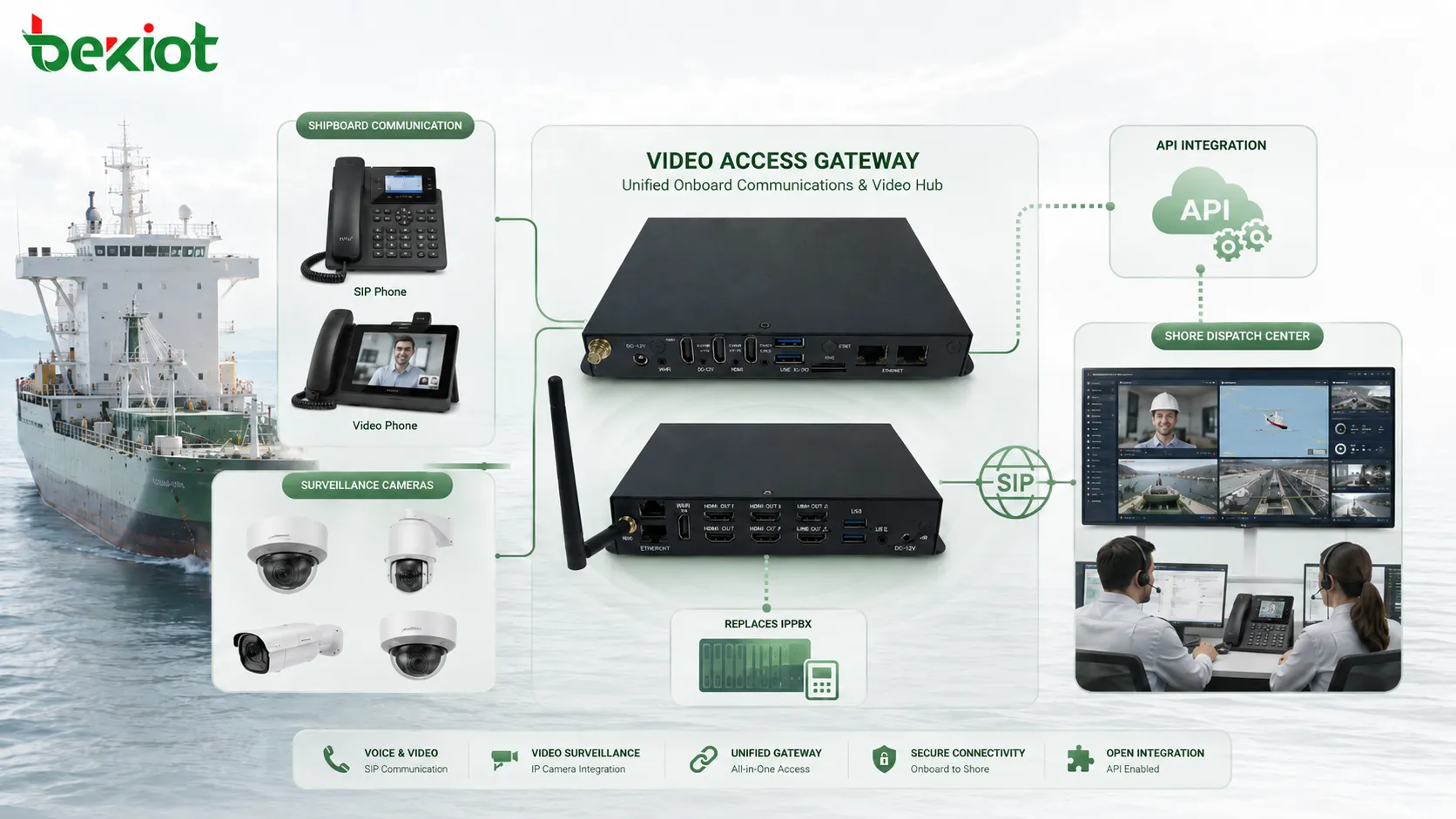

Une passerelle d’accès vidéo embarquée ne se limite pas à la conversion média. Dans une architecture plus intégrée, elle peut aussi connecter des dispositifs de communication audio et vidéo basés sur SIP, notamment téléphones IP, visiophones, terminaux d’interphonie et terminaux de dispatching. Le navire peut ainsi construire un système de communication interne prenant en charge les appels vocaux et vidéo.

Pour les utilisateurs à bord, cela signifie qu’un visiophone ou terminal de dispatching peut servir non seulement à communiquer, mais aussi à confirmer visuellement. Les membres d’équipage peuvent visualiser des images de surveillance sélectionnées, vérifier la vidéo d’un drone ou communiquer avec le centre de commandement à terre via une interface système unifiée.

Remplacer les modules IPPBX et vidéo séparés

Certains navires avaient auparavant déployé un système IPPBX dédié à la communication interne et des équipements vidéo séparés pour la surveillance ou la visualisation à distance. Dans de nombreux projets embarqués, cela crée des équipements supplémentaires, une configuration supplémentaire et davantage de maintenance.

Une passerelle d’accès vidéo dotée de capacités de communication SIP peut réduire cette fragmentation. Elle peut fournir la commutation de communication, l’accès vidéo, la conversion de flux et l’intégration API dans un appareil compact ou une unité rack 1U. Cela aide les intégrateurs à simplifier l’architecture embarquée tout en conservant une flexibilité suffisante pour une intégration plus approfondie de l’information maritime.

Valeur pratique pour les projets maritimes

Moins de complexité matérielle

Une passerelle unifiée réduit le besoin de nombreux décodeurs, convertisseurs, clients logiciels et modules de communication séparés. C’est important à bord des navires, où l’espace d’installation, l’espace de baie, l’alimentation électrique et les conditions de maintenance sont limités.

Déploiement système plus simple

Lorsque la passerelle prend en charge les produits et protocoles vidéo courants, la mise en œuvre du projet devient plus facile. Les intégrateurs peuvent connecter caméras, plates-formes vidéo, drones et terminaux SIP par un appareil centralisé au lieu de développer à répétition des interfaces séparées pour chaque sous-système.

Meilleure collaboration navire-terre

La passerelle aide les centres de commandement à terre à recevoir la vidéo embarquée, à participer à la communication visuelle, à visualiser les flux de drones et à soutenir les décisions opérationnelles. En intervention d’urgence, application de la loi, opération d’ingénierie, sauvetage maritime ou gestion de flotte, elle améliore la connaissance de la situation et la continuité des communications.

Plus de marge pour l’expansion future

Une passerelle mature doit fournir des interfaces API pour une intégration plus profonde. Grâce aux API, les systèmes supérieurs peuvent appeler les flux vidéo, connecter des workflows métier, gérer les appareils, déclencher des liaisons vidéo ou combiner la vidéo avec le GIS, les alarmes, le dispatching et les enregistrements d’événements. La couche vidéo devient ainsi plus réutilisable pour les futurs projets numériques maritimes.

Notes de mise en œuvre pour les intégrateurs

Vérifier d’abord les équipements existants à bord

Avant le déploiement, l’équipe projet doit identifier les caméras existantes, enregistreurs vidéo, sources HDMI, systèmes de drones, terminaux satellite, dispositifs de communication internes, topologie réseau et exigences de la plate-forme à terre. Cela aide à définir les protocoles, interfaces et formats de flux qui doivent être pris en charge.

Adapter la qualité vidéo au lien de transmission

Pour le retour satellite, la résolution la plus élevée n’est pas toujours le meilleur choix. Le système doit équilibrer netteté d’image, débit, latence et coût. Dans de nombreux scénarios de commandement, une vidéo stable et continue est plus utile qu’un flux en très haute résolution qui se fige fréquemment.

Planifier les droits d’accès et la sécurité

La vidéo embarquée peut concerner la sécurité opérationnelle, les zones de cargaison, l’activité du personnel ou des informations sensibles de mission. La passerelle doit prendre en charge un contrôle d’accès sécurisé, la gestion des comptes, l’autorisation des flux et une protection réseau fiable. La visualisation distante doit être limitée aux systèmes et utilisateurs autorisés.

Envisager un déploiement compact ou en rack

Différents navires peuvent nécessiter différentes formes d’installation. Les petits navires peuvent préférer une passerelle compacte, tandis que les grands navires ou les locaux de communication intégrés peuvent utiliser un appareil rackable 1U. L’équipement choisi doit correspondre à l’espace disponible, aux conditions d’alimentation, à l’environnement de refroidissement et à la méthode de maintenance.

Pour les projets maritimes qui doivent combiner accès vidéo, voix SIP, communication de dispatching, sonorisation, notification d’urgence et coordination avec la côte, Becke Telcom peut être considéré comme un partenaire d’intégration léger pour bâtir un flux de communication navire-terre plus unifié.

Une orientation plus intégrée pour la vidéo embarquée

Déployer une passerelle d’accès vidéo sur un navire ne consiste pas seulement à convertir des formats vidéo. Il s’agit de créer une couche média et communication unifiée pour les systèmes embarqués. La passerelle peut agréger caméras de surveillance, équipements de visioconférence, flux de drones, vidéo de robots sous-marins, terminaux SIP et retour satellite dans une architecture plus facile à gérer.

En prenant en charge l’accès multiprotocole, la transmission légère, la distribution d’une entrée vers plusieurs sorties, la communication visuelle SIP et l’intégration API, la passerelle aide à résoudre les problèmes courants de diversité des appareils, de déploiement complexe, d’adaptation répétée des protocoles, de pression sur la bande passante satellite et de communication embarquée fragmentée.

À mesure que les opérations maritimes évoluent vers le commandement numérique, l’inspection à distance, la collaboration avec équipements sans pilote et le dispatching intégré navire-terre, les passerelles d’accès vidéo deviendront une base importante pour des systèmes d’information de navires évolutifs et maintenables.

FAQ

Une passerelle d’accès vidéo peut-elle fonctionner avec une faible bande passante satellite ?

Oui, mais le système doit être configuré avec soin. La passerelle doit prendre en charge le contrôle du débit, l’ajustement de la résolution, l’optimisation du codec et la sélection des flux. Pour les liaisons très limitées, seuls les canaux vidéo clés peuvent être transmis à terre tandis que les autres flux restent disponibles localement.

Faut-il remplacer toutes les caméras embarquées avant de déployer une passerelle ?

Généralement non. Le but d’une passerelle est de réutiliser autant que possible les ressources vidéo existantes. Tant que les caméras, enregistreurs ou plates-formes vidéo peuvent fournir des interfaces ou protocoles de flux pris en charge, ils peuvent souvent être intégrés dans l’architecture de la passerelle.

Comment gérer la vidéo de drone sur un navire ?

La vidéo de drone peut d’abord être reçue à bord, connectée à la passerelle vidéo, traitée dans le format de flux requis puis distribuée vers les écrans locaux, terminaux de commandement, plates-formes IA ou centres de commandement à terre. Cela évite de construire un chemin vidéo drone séparé pour chaque application.

La communication SIP est-elle nécessaire pour tous les projets vidéo maritimes ?

Pas toujours. SIP est précieux lorsque le projet nécessite appels vocaux, appels vidéo, terminaux de dispatching, interphonie visuelle ou intégration avec des systèmes de communication. Si le projet ne nécessite que visualisation et enregistrement vidéo, SIP peut être optionnel.

Que doivent confirmer les intégrateurs avant de choisir une passerelle embarquée ?

Ils doivent confirmer les interfaces d’entrée, la compatibilité des protocoles, les exigences de transmission satellite, la capacité de flux simultanés, les performances de transcodage, la prise en charge SIP, l’ouverture des API, la taille de l’appareil, la méthode d’installation, les conditions d’alimentation et les exigences de maintenance à long terme.
