Lorsqu'une personne appuie sur un bouton d'urgence, l'action visible se produit en quelques secondes. Cependant, le processus de communication derrière cette simple opération implique plusieurs étapes techniques, notamment l'activation de l'appareil, la signalisation SIP, le routage des appels, le traitement de la réponse et la communication vocale en temps réel.
Un interphone d'urgence SIP crée un chemin de communication direct entre la personne qui demande de l'aide et l'équipe de réponse responsable. De l'appui initial sur le bouton à la conversation finale, plusieurs composants doivent fonctionner ensemble pour garantir que la demande d'urgence atteint rapidement et de manière fiable la bonne destination.
Contrairement aux dispositifs d'appel d'urgence traditionnels qui peuvent dépendre de lignes téléphoniques dédiées, les interphones d'urgence basés sur SIP utilisent la technologie de communication IP. Ils peuvent s'intégrer aux systèmes IP PBX, aux consoles de répartition, aux téléphones de sécurité et à d'autres plateformes réseau pour créer un workflow de réponse d'urgence plus flexible.
Pourquoi comprendre le flux d'appel d'interphone d'urgence SIP est important
Les systèmes de communication d'urgence sont conçus pour des situations où la vitesse de réponse et la fiabilité sont critiques. Une connexion défaillante peut non seulement être un problème technique, mais aussi affecter la capacité du personnel à recevoir de l'aide.
Comprendre le workflow complet de l'interphone d'urgence SIP aide les ingénieurs lors de la conception, de l'installation, des tests et de la maintenance du système.
Les problèmes courants pouvant être identifiés grâce à l'analyse du flux d'appel incluent :
Échec de l'activation du bouton d'urgence
Problèmes d'enregistrement SIP
Règles de routage IP PBX incorrectes
Échec de connexion du terminal de réponse
Problèmes de communication audio après la connexion
En comprenant chaque étape, du dispositif de terrain au centre de réponse, les ingénieurs peuvent construire des systèmes de communication d'urgence plus fiables.
Composants impliqués dans un appel d'interphone d'urgence SIP
Un appel d'interphone d'urgence SIP n'est pas réalisé par un seul appareil. Le processus de communication implique généralement plusieurs composants travaillant ensemble via un réseau IP.
Les principaux composants incluent :
Interphone d'urgence SIP
L'interphone d'urgence SIP est le point de terminaison de communication installé à l'endroit où une assistance peut être nécessaire. Il comprend généralement un bouton d'urgence, un microphone, un haut-parleur et une interface réseau.
Lorsqu'il est activé, l'appareil génère une demande d'appel SIP en fonction de sa destination configurée et de ses règles de communication.
Infrastructure réseau
Les commutateurs Ethernet, les connexions réseau et l'infrastructure IP fournissent le chemin de communication entre l'interphone d'urgence et le serveur de communication.
La conception du réseau peut affecter les performances de communication d'urgence. Des facteurs tels que la disponibilité du réseau, la priorité du trafic et l'alimentation électrique doivent être pris en compte lors du déploiement.
IP PBX ou serveur SIP
L'IP PBX agit comme le composant central de gestion des appels. Il reçoit les demandes SIP, applique les règles de routage et transfère l'appel au terminal de réponse approprié.
Selon la conception du projet, la destination peut être :
Poste de sécurité
Salle de contrôle
Console de répartition
Téléphone SIP autorisé
Terminal de réponse
Le côté réponse est responsable de la réception et du traitement de la demande d'urgence. Il peut s'agir d'une console de répartition, d'un téléphone de sécurité ou d'un autre dispositif de communication autorisé.
Le terminal de réponse permet aux opérateurs de communiquer avec la personne qui demande de l'aide et de coordonner l'action appropriée.

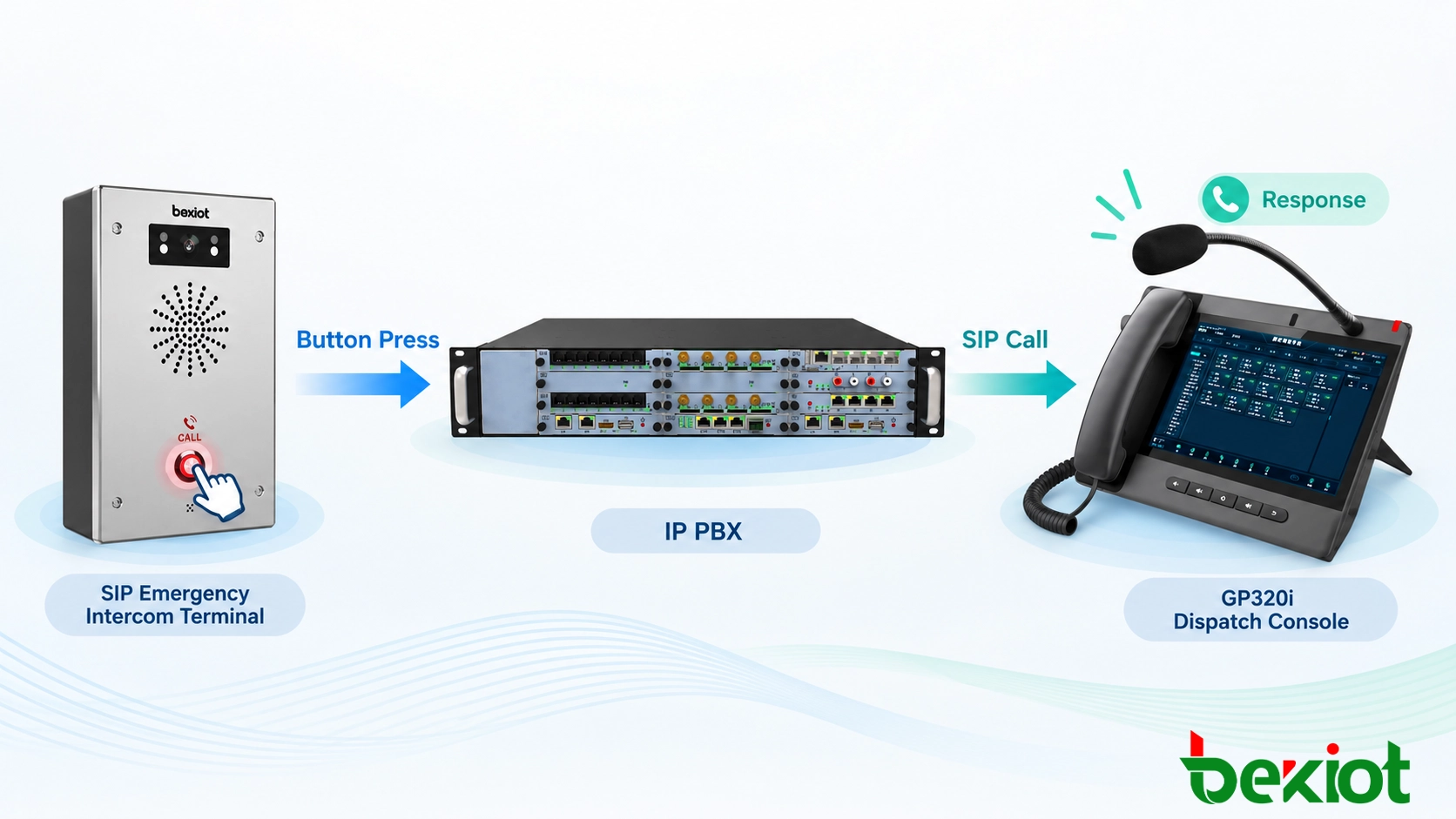

Une structure typique de communication d'urgence SIP est :
Interphone d'urgence → Réseau → IP PBX / Serveur SIP → Console de répartition → Opérateur de réponse
Étape 1 : Activation du bouton d'urgence
Le processus de communication d'urgence commence lorsqu'un utilisateur active l'interphone. Cette action peut provenir d'un bouton d'urgence physique, d'une touche SOS, d'un bouton de point d'aide ou d'une entrée d'alarme externe connectée à l'appareil.
Bien que l'utilisateur n'effectue qu'une action simple, l'appareil doit accomplir plusieurs processus internes avant qu'un appel puisse être établi.
Après l'activation, l'interphone d'urgence SIP effectue généralement les actions suivantes :
Détecte l'appui sur le bouton ou le signal de déclenchement
Vérifie la destination d'urgence configurée
Génère une demande d'appel SIP
Envoie la demande via le réseau IP
La destination peut être configurée selon l'application. Par exemple, un point d'aide d'urgence dans une zone publique peut appeler un poste de sécurité, tandis qu'un téléphone d'urgence industriel peut se connecter directement à une salle de contrôle.
Le processus de base est :
Bouton d'urgence enfoncé → Déclenchement de l'appareil → Demande d'appel SIP générée
Étape 2 : Enregistrement SIP et demande d'appel
Avant qu'un appel d'urgence puisse être effectué, l'interphone d'urgence SIP doit normalement s'enregistrer auprès du serveur SIP ou de l'IP PBX. L'enregistrement permet au système de communication de reconnaître l'appareil et de gérer les futures demandes d'appel.
La relation d'enregistrement est généralement :
Interphone d'urgence SIP → Serveur SIP / IP PBX
Pendant le fonctionnement normal, l'appareil maintient périodiquement son état d'enregistrement SIP. Cela permet au système de savoir si le terminal d'urgence est en ligne et disponible.
Lorsque le bouton d'urgence est enfoncé, l'appareil envoie une demande d'appel SIP à la destination configurée.
Étape 3 : Routage des appels via IP PBX
L'IP PBX est responsable de décider où l'appel d'urgence doit être livré. Au lieu de connecter directement le terminal d'urgence à un seul téléphone, le serveur de communication applique les règles de routage configurées.
Pendant le routage des appels d'urgence, l'IP PBX peut gérer :
Identification de l'appelant
Recherche de l'extension de destination
Traitement prioritaire des appels d'urgence
Règles de renvoi ou d'escalade des appels
Un chemin d'appel d'urgence typique est :
Interphone d'urgence SIP → IP PBX → Poste de sécurité → Console de répartition ou téléphone SIP
Processus de signalisation SIP pendant un appel d'urgence
La signalisation SIP contrôle la manière dont l'appel d'urgence est créé, accepté et terminé. Comprendre la séquence de signalisation aide les ingénieurs à résoudre les problèmes de communication.
Un processus simplifié d'appel d'urgence SIP comprend :
REGISTER → INVITE → 100 Trying → 180 Ringing → 200 OK → ACK → RTP Audio → BYE
REGISTER : Disponibilité de l'appareil
L'interphone d'urgence s'enregistre auprès du serveur SIP pour indiquer qu'il est en ligne et prêt à recevoir des services de communication.
INVITE : Demande d'appel d'urgence
Lorsque le bouton est enfoncé, l'appareil envoie un message INVITE pour demander une session de communication avec la destination de réponse configurée.
Sonnerie et acceptation de l'appel
Le terminal récepteur alerte l'opérateur. Après que l'opérateur accepte l'appel, le système établit la session de communication.
Communication audio RTP
Une fois la session SIP établie, les flux RTP transportent la communication vocale réelle entre l'interphone d'urgence et le terminal de réponse.
Le workflow complet peut être résumé comme suit :
Appui sur le bouton → Signalisation SIP → Routage IP PBX → Acceptation de l'appel → Communication vocale RTP
Produit associé : Interphone SIP

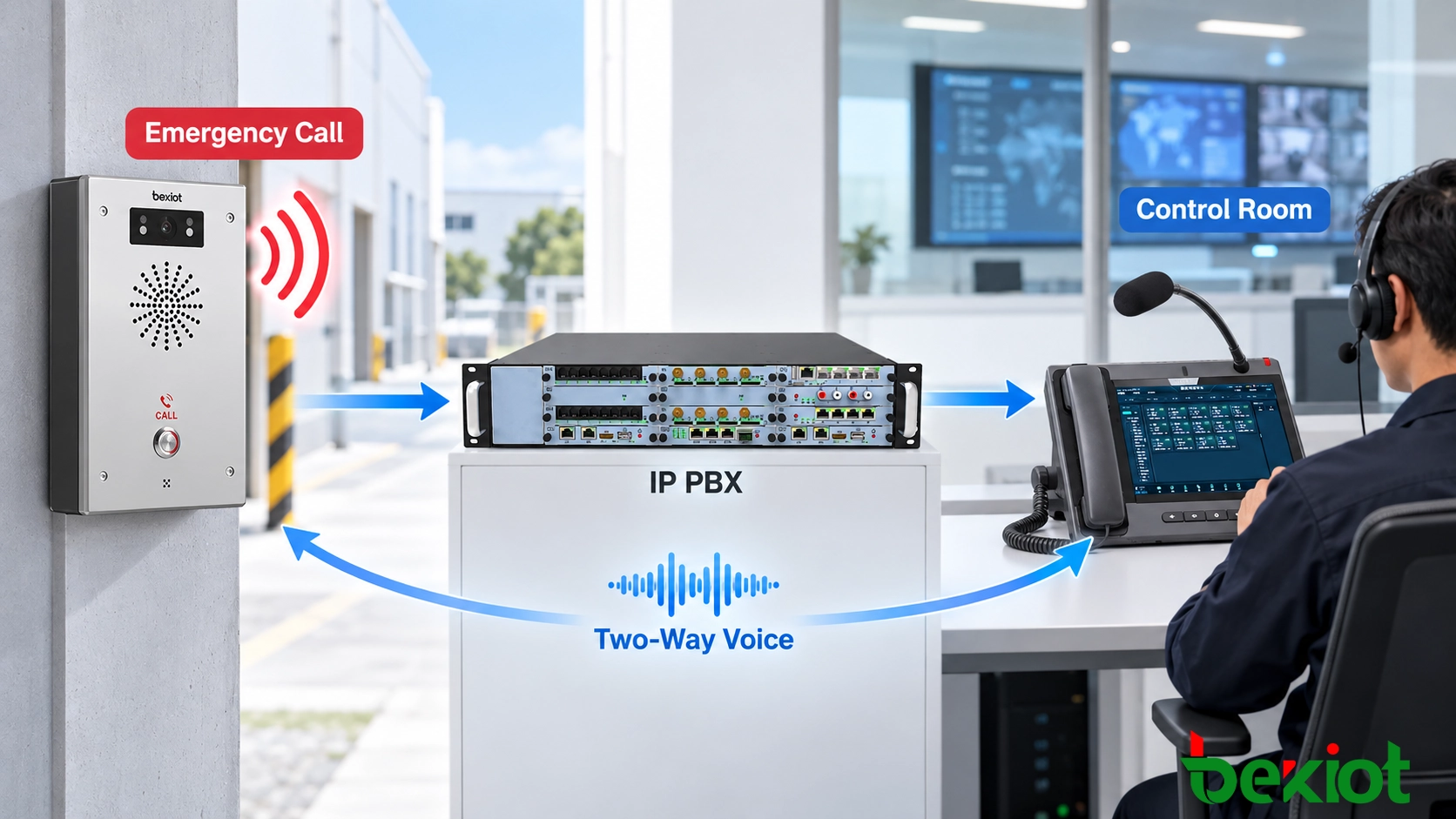

Étape 4 : Réponse depuis la salle de contrôle
Après que l'IP PBX termine le routage de l'appel, la demande d'urgence atteint le terminal de réponse désigné. Selon la conception du système, le côté récepteur peut être un téléphone de sécurité, une console de répartition, un terminal de salle de contrôle ou un autre point de terminaison SIP autorisé.
Le processus de réponse comprend généralement :
Réception de la notification d'appel d'urgence entrant
Identification de l'appareil appelant ou de l'emplacement
Acceptation de la demande d'appel
Établissement d'une communication vocale bidirectionnelle
Dans les applications d'urgence, les opérateurs doivent rapidement comprendre d'où provient la demande et communiquer avec la personne nécessitant une assistance. Par conséquent, l'identification de l'appareil et les informations de localisation sont des éléments importants du workflow de réponse.
Étape 5 : Communication audio RTP et qualité vocale
Après que la signalisation SIP termine le processus d'établissement de l'appel, RTP est responsable de la transmission des données vocales réelles entre l'interphone d'urgence et le terminal de réponse.
La qualité vocale pendant un appel d'urgence dépend de plusieurs facteurs :
Stabilité du réseau
Disponibilité de la bande passante
Configuration du codec audio
Performances d'annulation d'écho
Environnement d'installation du microphone et du haut-parleur
Contrairement à la communication de bureau normale, les interphones d'urgence sont souvent installés dans des zones publiques, des sites industriels, des installations de stationnement, des environnements de transport ou des espaces extérieurs. Par conséquent, une communication vocale claire est une partie importante de la conception du système.
Considérations de déploiement de l'interphone d'urgence
Un système d'interphone d'urgence SIP fiable dépend non seulement du flux d'appel, mais aussi d'une planification de déploiement appropriée. L'environnement d'installation, la conception du réseau et la stratégie de maintenance affectent tous le fonctionnement à long terme.
Fiabilité du réseau
Les interphones d'urgence SIP dépendent des réseaux IP pour la communication. La planification du réseau doit prendre en compte la disponibilité, la priorité du trafic et la stabilité des communications.
Pour les applications critiques, les ingénieurs peuvent envisager :
Redondance réseau
Séparation VLAN
Qualité de service (QoS)
Surveillance des appareils connectés
Alimentation électrique et disponibilité
Les dispositifs de communication d'urgence doivent rester disponibles lorsqu'une assistance est nécessaire. Selon l'application, la planification de l'alimentation peut inclure des commutateurs PoE, des systèmes d'alimentation de secours ou une protection UPS.
Emplacement d'installation
La position d'installation affecte directement la facilité d'utilisation. Les emplacements des interphones d'urgence doivent être faciles à identifier, accessibles aux utilisateurs et adaptés à l'environnement environnant.
Les emplacements d'installation courants incluent :
Zones de stationnement
Entrées de campus
Installations industrielles
Stations de transport
Points d'aide publics
Gestion des appels d'urgence manqués et escalade
Les systèmes de communication d'urgence doivent prendre en compte les situations où le premier opérateur de réponse ne peut pas répondre immédiatement à l'appel.
Une configuration fiable peut inclure :
Plusieurs numéros de destination
Règles de renvoi d'appel
Mécanismes de nouvelle tentative
Escalade vers du personnel de réponse supplémentaire
Par exemple, un interphone d'urgence dans une zone de stationnement peut d'abord appeler le poste de sécurité. Si l'appel n'est pas répondu dans un délai défini, le système peut transférer la demande vers un autre emplacement autorisé.
Interphone d'urgence SIP vs téléphone d'urgence traditionnel
Les interphones d'urgence SIP offrent des avantages par rapport aux systèmes téléphoniques d'urgence traditionnels en utilisant la technologie de communication IP et la gestion logicielle.
| Catégorie | Interphone d'urgence SIP | Téléphone d'urgence traditionnel |
|---|---|---|
| Réseau de communication | Réseau IP et communication SIP | Lignes téléphoniques dédiées |
| Gestion | Gestion centralisée via des plateformes SIP | Options de configuration plus limitées |
| Intégration | Prend en charge l'intégration IP PBX, répartition et sécurité | Nécessite généralement des systèmes supplémentaires |
| Extension | Flexible grâce au déploiement réseau | Plus dépendant du câblage physique |

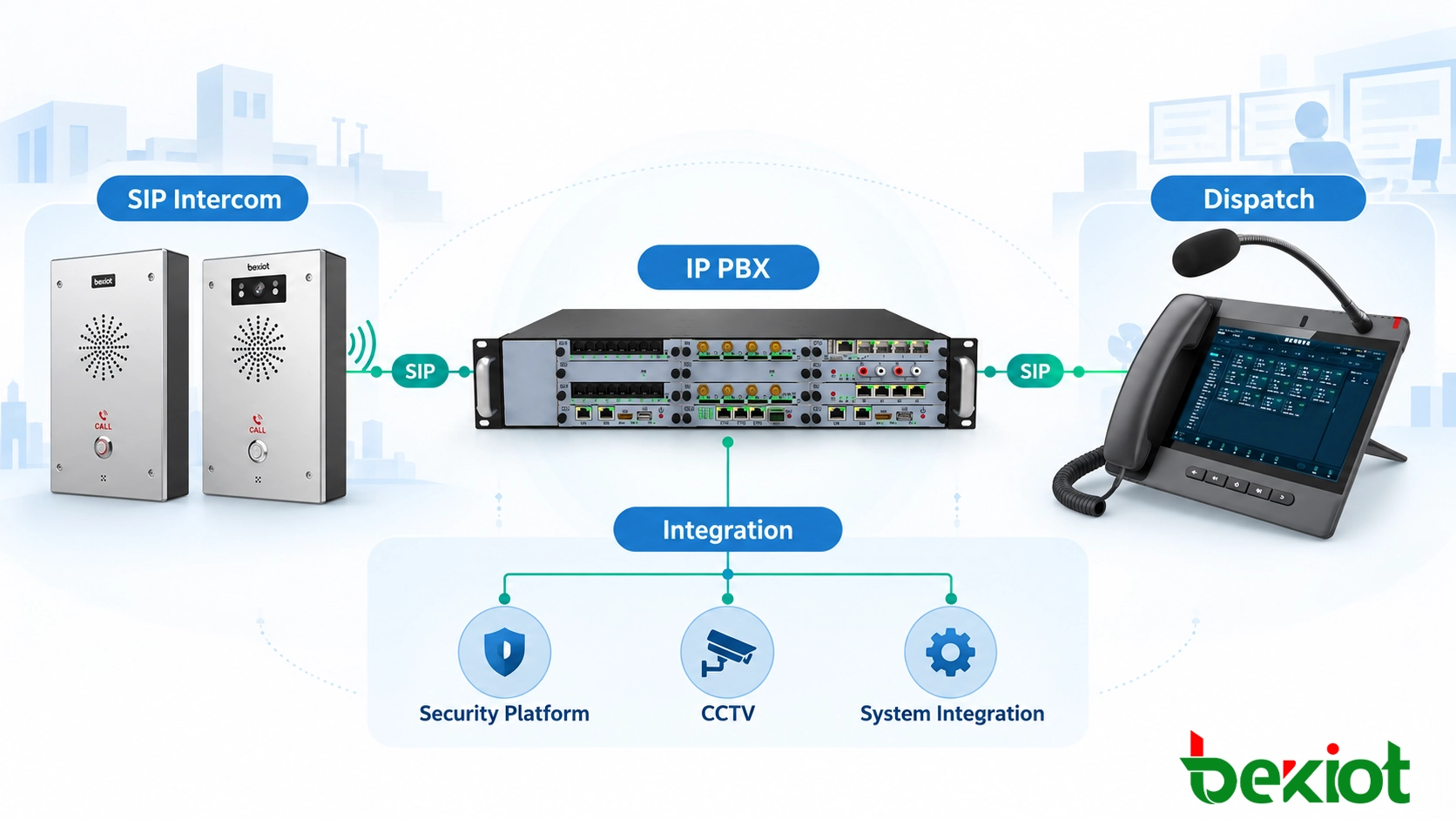

Intégration des interphones d'urgence SIP avec d'autres systèmes
L'un des principaux avantages de la communication d'urgence basée sur SIP est la capacité de s'intégrer à d'autres systèmes basés sur IP.
Selon les exigences du projet, les interphones d'urgence SIP peuvent fonctionner avec :
Systèmes IP PBX
Consoles de répartition
Plateformes CCTV
Systèmes de contrôle d'accès
Plateformes de notification de masse
Cette intégration permet à la communication d'urgence de faire partie d'un workflow de réponse plus large plutôt que de fonctionner comme un dispositif isolé.
Produit associé : Système IP PBX
Solutions de communication d'urgence SIP de Becke Telcom
Becke Telcom fournit des solutions de communication d'urgence basées sur SIP conçues pour les applications nécessitant une communication vocale directe, une réponse rapide et une intégration système flexible.
Un workflow complet de communication d'urgence SIP connecte les points de communication sur le terrain, les plateformes de communication IP et le personnel de réponse dans un système coordonné. Cela permet aux organisations de gérer plus efficacement les demandes d'urgence et d'améliorer la fiabilité des communications lors de situations critiques.
Les solutions de communication d'urgence SIP de Becke Telcom peuvent prendre en charge différentes exigences d'application, notamment :
Points d'aide d'urgence publics
Emplacements de communication d'urgence industriels
Systèmes d'assistance de campus
Transports et installations publiques
Points de communication de sécurité
Les terminaux d'interphone d'urgence SIP peuvent se connecter aux systèmes IP PBX, aux plateformes de répartition et à d'autres dispositifs de communication SIP pour créer un chemin de communication complet depuis l'emplacement d'urgence jusqu'à l'équipe de réponse.
Lors de la conception d'un système de communication d'urgence, les organisations doivent considérer le workflow complet plutôt que de simplement sélectionner le dispositif terminal. Des facteurs tels que l'emplacement de réponse, l'architecture réseau, les règles d'escalade et les exigences d'intégration affectent tous les performances du système.
Produit associé : Interphone SIP
Tests et acceptation des appels d'urgence
Après l'installation, les systèmes d'interphone d'urgence SIP doivent être testés pour garantir que chaque partie du workflow de communication fonctionne correctement.
Un test d'acceptation complet peut inclure :
Test de déclenchement du bouton
Vérifiez que le bouton d'urgence active correctement la fonction d'appel configurée et que l'appareil génère la demande de communication attendue.
Test de routage d'appel
Confirmez que les appels d'urgence atteignent le bon terminal de réponse conformément aux règles de routage configurées.
Test de qualité audio
Testez la communication vocale bidirectionnelle pour vous assurer que le microphone, le haut-parleur et la transmission réseau fournissent une communication claire.
Test de basculement et d'escalade
Vérifiez le comportement lorsque le premier terminal de réponse ne répond pas. Le système doit exécuter le processus de transfert ou d'escalade configuré.
Des tests réguliers aident à garantir que les équipements de communication d'urgence restent fiables lorsqu'ils sont nécessaires.
FAQ
Que se passe-t-il lorsqu'on appuie sur le bouton d'urgence d'un interphone SIP ?
L'appareil détecte l'activation du bouton, génère une demande d'appel SIP et envoie la demande via le serveur de communication au terminal de réponse configuré.
Un interphone d'urgence SIP nécessite-t-il un IP PBX ?
De nombreux systèmes d'interphone d'urgence SIP utilisent un IP PBX ou un serveur SIP pour le routage des appels, bien que l'architecture exacte dépende des exigences du projet et de la conception des communications.
Comment un interphone d'urgence identifie-t-il l'emplacement de l'appelant ?
Le système peut identifier l'appareil via les informations d'extension SIP, la configuration de l'appareil, les enregistrements de localisation ou des plateformes de gestion intégrées.
Que se passe-t-il si un appel d'urgence n'est pas répondu ?
Selon la configuration, le système peut utiliser le renvoi, des fonctions de nouvelle tentative, plusieurs destinations ou des procédures d'escalade pour améliorer la fiabilité de la réponse.
Comment choisir un interphone d'urgence SIP pour mon projet ?
La sélection doit prendre en compte l'environnement d'installation, les exigences de communication, les besoins d'intégration, les conditions réseau et le workflow de réponse d'urgence attendu.
