Les systèmes de communication d'urgence sont de plus en plus conçus comme des plateformes interconnectées plutôt que comme des équipements isolés. Dans les sites industriels, les infrastructures de transport et les bâtiments publics, un incident exige souvent la coopération de plusieurs systèmes. Une personne peut déclencher un interphone d'urgence, le poste de contrôle recevoir un appel SIP, les caméras voisines fournir une vérification visuelle et les agents de sécurité consulter les alarmes avant de décider des mesures à prendre.
Les interphones d'urgence SIP assurent la liaison vocale entre les emplacements sur site et les centres de contrôle. Les systèmes de vidéosurveillance fournissent des informations visuelles, tandis que les plateformes d'alarme assurent la détection des événements et leur notification. Une intégration appropriée permet à ces systèmes d'échanger des informations et de coordonner le traitement des incidents.
Intégrer des systèmes ne consiste pas uniquement à raccorder des appareils. Une conception complète doit préciser comment les événements sont générés, comment les informations circulent, quelles ressources sont associées à chaque événement et comment les opérateurs organisent l'intervention. Selon le projet, elle peut mobiliser la signalisation SIP, des plateformes IP PBX, des systèmes de gestion vidéo, des interfaces d'alarme, des commandes par relais et des API logicielles.
Comment les interphones d'urgence SIP relient différents systèmes de sécurité
L'intégration des interphones d'urgence SIP fait intervenir plusieurs couches fonctionnelles complémentaires. Chaque sous-système remplit une mission précise et échange des données événementielles par des interfaces définies.
Sur le terrain, les terminaux de communication d'urgence offrent un moyen direct de demander de l'aide. Ils peuvent être installés aux entrées, sur les quais, dans les ateliers de production, les zones d'accès restreint ou les postes de travail éloignés où une communication immédiate est nécessaire.
La couche de communication gère les sessions vocales et le contrôle des appels. Les serveurs SIP, les systèmes IP PBX ou les plateformes de dispatching prennent en charge l'enregistrement des terminaux, les postes internes, le routage des appels et les échanges entre le terrain et les opérateurs.
La couche de sécurité fournit des informations complémentaires sur l'incident. Les plateformes de vidéosurveillance mettent à disposition les flux vidéo, les systèmes d'alarme les données de détection et les plateformes de supervision rassemblent ces sources dans une interface opérationnelle.
Une architecture intégrée typique comprend :
Des terminaux d'interphonie SIP d'urgence installés sur le terrain.
Un serveur SIP ou une plateforme IP PBX pour gérer les communications.
Une plateforme de vidéosurveillance pour observer et vérifier la situation.
Un système d'alarme pour détecter les événements et envoyer des notifications.
Une console de dispatching ou une plateforme de salle de contrôle pour les interventions des opérateurs.
La corrélation des événements constitue le point central de l'intégration. Au lieu de traiter chaque appareil séparément, la plateforme établit des liens entre la source d'un événement, sa localisation physique et les moyens d'intervention disponibles.
Par exemple, un point de communication d'urgence installé à l'entrée d'un site industriel peut être associé à :
Son numéro de poste SIP.
Les caméras fixes ou PTZ situées à proximité.
La zone d'alarme correspondante.
Le groupe d'opérateurs responsable.
La procédure d'intervention définie à l'avance.
Ainsi, dès qu'un événement survient, les opérateurs disposent d'informations utiles sans devoir rechercher manuellement les systèmes concernés.

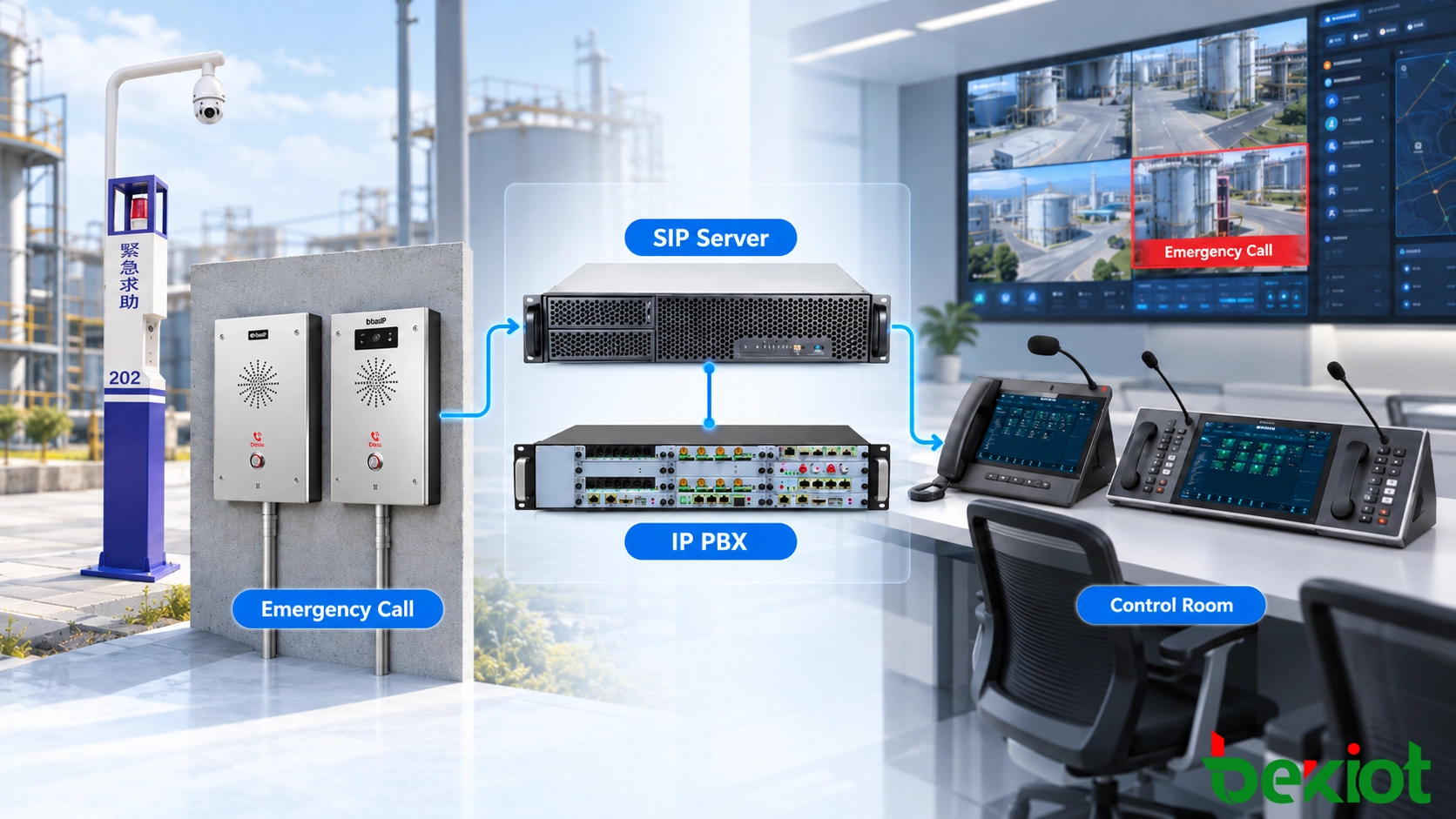

Déroulement d'un événement d'urgence, de sa détection à l'intervention
Un système de communication d'urgence fiable doit définir l'ensemble du processus, depuis l'apparition de l'événement jusqu'à la fin de l'intervention. Sans logique claire, les opérateurs risquent de devoir localiser manuellement les lieux, rechercher les bonnes caméras ou identifier les personnes responsables pendant une situation critique.
Un scénario intégré classique comporte plusieurs étapes.
Déclenchement de l'événement sur le terrain
Un événement d'urgence peut provenir d'un bouton SIP d'urgence, d'une borne d'appel, d'une entrée d'alarme, d'un événement de contrôle d'accès ou d'un capteur externe. La source fournit les premières informations nécessaires au traitement.
Chaque point de communication doit posséder des données d'identification configurées, telles que l'identifiant de l'appareil, le poste SIP, l'emplacement d'installation et le niveau de priorité. La plateforme utilise ces éléments pour choisir le circuit d'intervention approprié.
Traitement des événements et association des ressources
Après réception d'un événement, la plateforme de communication ou de sécurité traite les informations selon des règles prédéfinies. Elle peut déterminer quel groupe d'opérateurs recevra l'appel, quelles caméras seront affichées et si d'autres notifications doivent être envoyées.
Ce mécanisme est appelé corrélation des événements. Il réunit différentes sources relatives à un même incident au lieu de traiter chaque signal indépendamment.
Les informations associées peuvent notamment comprendre :
L'identification de l'interphone d'urgence.
Les données de localisation physique.
Les ressources caméra associées.
Les informations d'état des alarmes.
La priorité d'intervention.
Communication et conduite de l'intervention
Une fois l'événement transmis à la salle de contrôle, l'opérateur peut établir une communication vocale avec l'appelant via SIP. Parallèlement, les images et les alarmes associées l'aident à prendre des décisions.
La procédure d'intervention peut comporter :
La confirmation de la situation par échange vocal.
La consultation des images des caméras pertinentes.
La prise de contact avec le personnel sur place.
L'escalade de l'incident si nécessaire.
L'enregistrement des communications et des données de l'événement.
Intégration des interphones d’urgence SIP aux systèmes CCTV de vidéosurveillance
L'intégration vidéo ajoute une capacité de vérification visuelle aux processus de communication d'urgence. La voix confirme qu'un contact a été établi, mais les images permettent aux opérateurs de comprendre l'environnement et d'évaluer la situation avant d'agir.
Le lien entre un interphone d'urgence SIP et le système vidéo repose généralement sur une correspondance des emplacements et non sur une commande directe entre appareils. Lors de la configuration, chaque point d'appel est associé à une ou plusieurs caméras couvrant la même zone.
Association des caméras et correspondance des emplacements
Les grands sites peuvent compter plusieurs centaines, voire plusieurs milliers de caméras. Rechercher manuellement la bonne caméra pendant une urgence allonge le délai de réaction. L'association par emplacement permet à la plateforme d'identifier automatiquement les ressources vidéo pertinentes.
Une fiche d'association peut contenir :
L'identifiant de l'interphone d'urgence.
L'emplacement physique de l'installation.
Les canaux de caméra associés.
Les positions prédéfinies PTZ.
Les règles d'enregistrement vidéo.

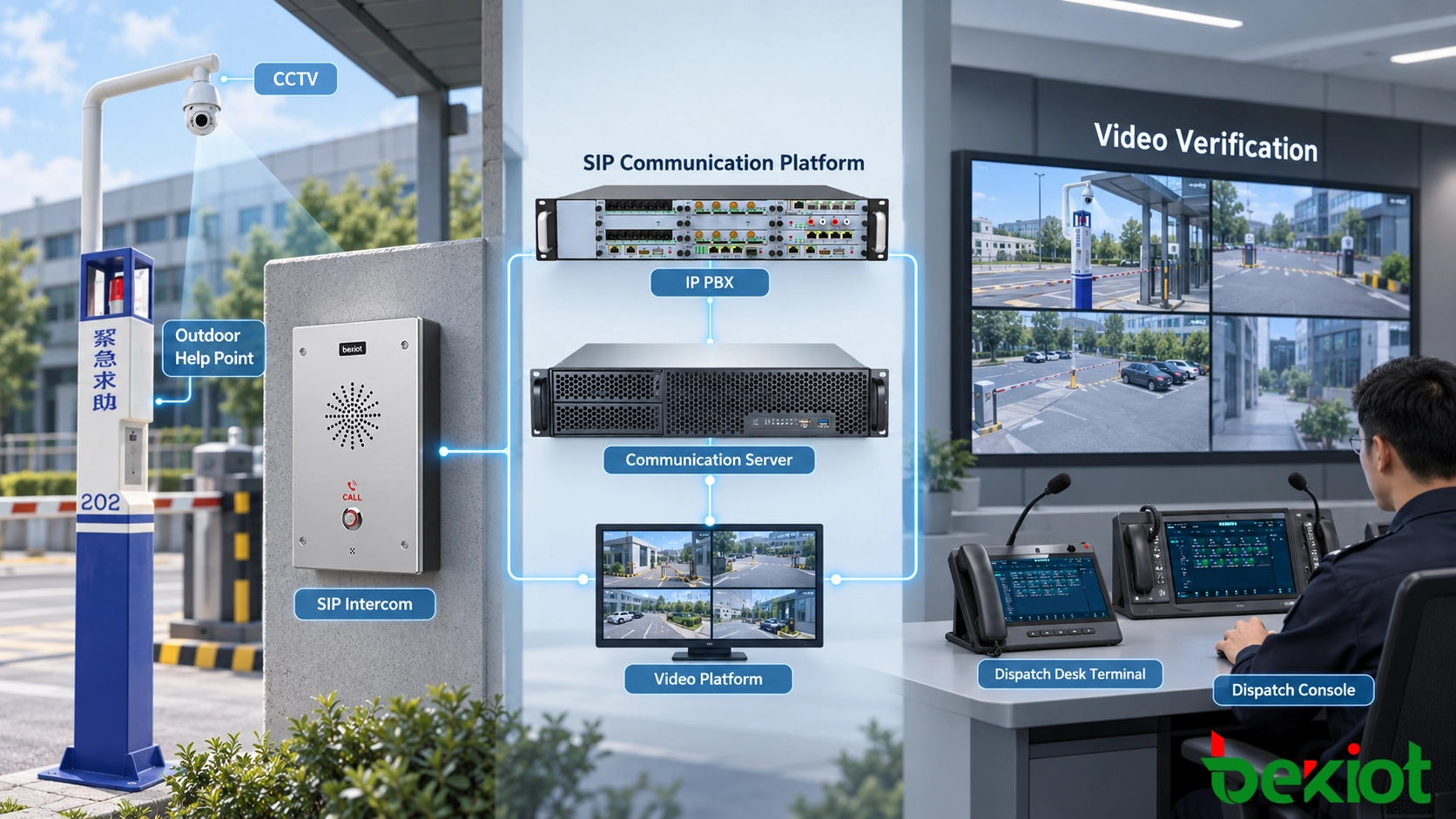

Vérification visuelle pendant les appels d'urgence
Lorsqu'un appel d'urgence arrive, la plateforme de sécurité peut afficher la caméra associée ou lancer des actions de surveillance préconfigurées. L'opérateur dialogue avec l'appelant tout en observant son environnement en vidéo.
Par exemple, un point d'appel d'urgence à l'entrée d'un parking peut être associé à des caméras voisines. Lorsqu'une personne demande de l'aide, l'agent de sécurité peut lui parler tout en surveillant l'entrée et en évaluant la situation.
Protocoles vidéo et compatibilité des plateformes
L'intégration de la vidéosurveillance dépend des fonctions offertes par le système de gestion vidéo. Les technologies courantes comprennent ONVIF pour l'interopérabilité des équipements, RTSP pour les flux vidéo et les API pour les échanges événementiels avancés.
Avant le déploiement, les ingénieurs doivent vérifier la compatibilité de la plateforme SIP, du système de vidéosurveillance et des caméras afin de garantir un fonctionnement fiable.
Raccordement des alarmes et des plateformes de sécurité externes
Les systèmes d'alarme constituent une autre source majeure d'événements d'urgence. Alors que les interphones SIP sont généralement activés par une personne demandant de l'aide, les alarmes détectent souvent automatiquement des conditions anormales au moyen de capteurs, d'équipements de surveillance ou de centrales dédiées.
Le raccordement des alarmes aux plateformes SIP permet de transformer une détection en procédure de communication concrète. Au lieu d'afficher uniquement une alerte, le système peut établir une liaison vocale directe entre la zone concernée et l'opérateur responsable.
La méthode d'intégration dépend du type d'équipement d'alarme et du processus d'intervention prévu. Les méthodes courantes comprennent les entrées numériques, les interfaces à relais, les API et les protocoles pris en charge par les plateformes de sécurité.
Entrées d'alarme et déclenchement des événements
De nombreux terminaux de communication industriels et dispositifs d'urgence disposent d'entrées recevant des signaux externes. Elles peuvent recueillir l'état de boutons d'urgence, de capteurs, de systèmes de contrôle d'accès ou de centrales d'alarme.
Lorsqu'une entrée change d'état, la plateforme peut lancer des actions préprogrammées, notamment :
Établir un appel SIP d'urgence vers le centre de contrôle.
Transmettre les informations de l'événement à la plateforme de gestion de sécurité.
Activer des dispositifs d'avertissement externes.
Déclencher une procédure d'intervention prédéfinie.
Par exemple, un site industriel peut raccorder la sortie d'alarme d'une machine à un terminal de communication d'urgence. Lorsqu'une alarme de procédé ou de machine survient, la salle de contrôle est avertie et peut établir une liaison vocale directe avec la zone touchée.
Priorités d'alarme et règles d'escalade
Les événements d'alarme ne nécessitent pas tous le même niveau d'intervention. Une demande d'assistance ordinaire et une alarme industrielle critique pour la sécurité ne doivent pas nécessairement suivre le même circuit.
Un système bien conçu peut définir des priorités selon la catégorie de l'événement, l'emplacement et les exigences d'exploitation.
Les niveaux de priorité peuvent notamment être :
Demande d'assistance générale.
Urgence liée à la sûreté.
Alarme de sécurité industrielle.
Événement de notification à grande échelle.
Le paramétrage des priorités contribue à faire traiter les événements critiques sans interrompre inutilement les communications normales.
Intégration aux plateformes de gestion de sécurité
Les grands sites emploient souvent des plateformes centralisées pour rassembler les données de plusieurs sous-systèmes. Grâce aux API, les appels SIP, les états d'alarme et les images peuvent apparaître sur une interface unique destinée aux opérateurs.
Cette méthode est particulièrement adaptée aux sites comportant plusieurs bâtiments, des points de communication dispersés ou des procédures de sécurité complexes.

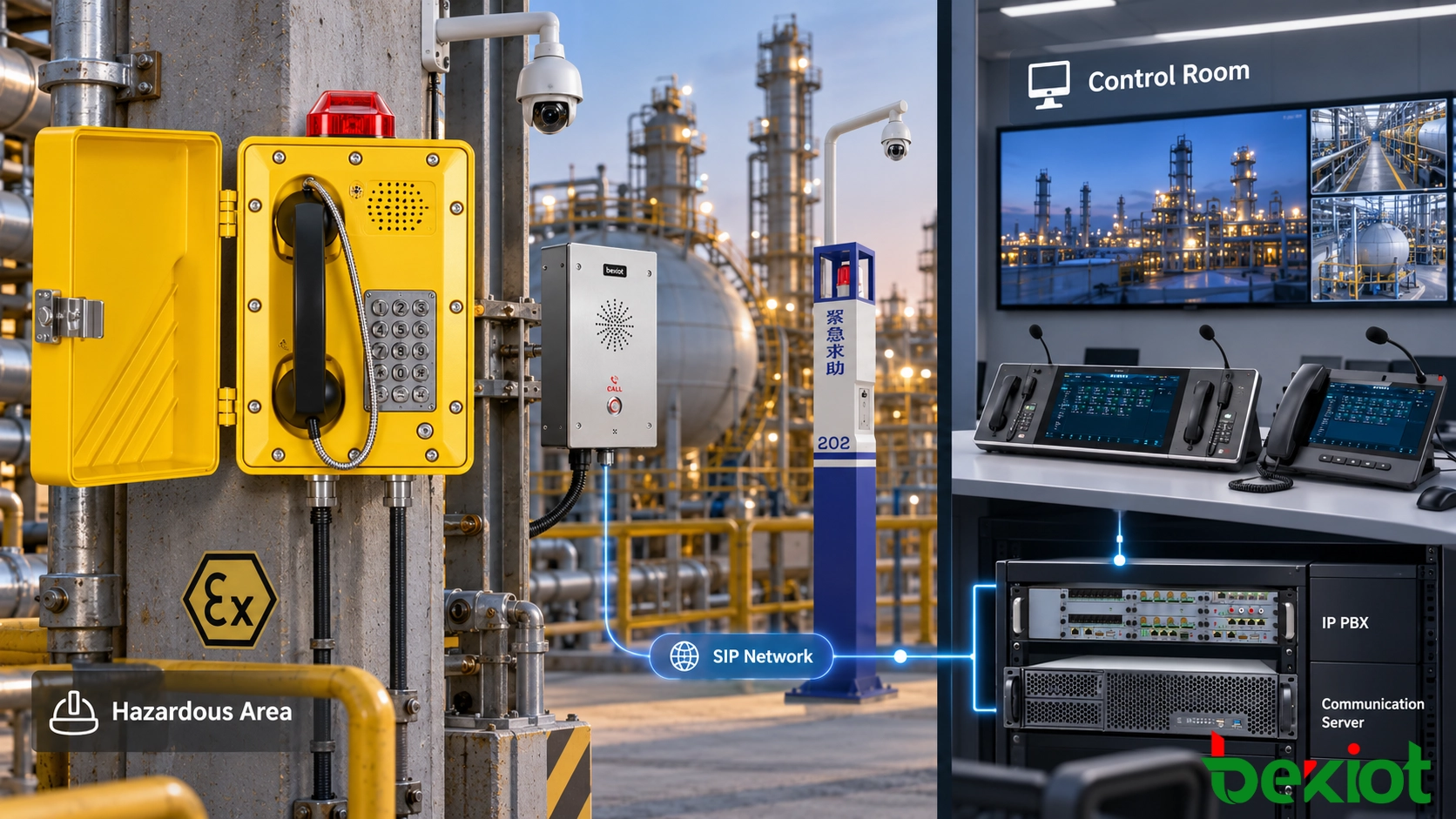

Architecture du système et exigences de déploiement
Un projet d'intégration fiable doit prévoir avec soin l'architecture de communication, la conception réseau et les procédures d'exploitation. Il ne suffit pas de permettre les échanges entre systèmes : tout le processus doit rester stable lors d'une urgence réelle.
Infrastructure de communication SIP
La couche SIP constitue le socle des échanges vocaux entre les terminaux d'urgence et les postes de contrôle. Selon l'ampleur du projet, l'architecture peut inclure des IP PBX, serveurs SIP, passerelles, consoles de dispatching ou plateformes de communications unifiées.
Le système SIP doit préciser :
La méthode d'enregistrement des terminaux.
Le plan de numérotation des postes.
Les règles de routage des appels.
La priorité des appels d'urgence.
Les exigences d'enregistrement.
Pour les grands déploiements, une administration SIP centralisée aide à maintenir des configurations homogènes sur plusieurs sites et points d'appel.
Fiabilité réseau et exigences de qualité
Les communications d'urgence dépendant de la disponibilité du réseau, la planification de l'infrastructure est essentielle à la conception.
Les ingénieurs doivent notamment prévoir :
La segmentation du réseau au moyen de VLAN.
La priorité du trafic vocal grâce à la QoS.
L'alimentation PoE des appareils de terrain.
La bande passante nécessaire aux flux vidéo.
La redondance réseau pour les applications critiques.
Un réseau stable permet à la voix, à la vérification vidéo et aux échanges événementiels de fonctionner ensemble sans délais inutiles.
Enregistrements de communication et historique des événements
Les systèmes d'urgence doivent souvent conserver des traces pour les enquêtes, la conformité et l'amélioration de l'exploitation. Selon l'architecture, plusieurs types de données peuvent être enregistrés :
Les journaux d'appels SIP.
L'historique des alarmes.
Les actions des opérateurs.
Les séquences vidéo associées.
Le rapprochement des données vocales, des alarmes et des vidéos permet de mieux comprendre le déroulement d'un incident et les mesures prises.
Contraintes des environnements industriels
De nombreux systèmes SIP d'urgence sont installés dans des environnements difficiles, notamment les usines, installations énergétiques, sites chimiques et zones dangereuses.
Le choix du matériel doit y tenir compte de la poussière, de l'humidité, des vibrations, des variations de température et des exigences applicables aux zones à risque.
Dans les environnements industriels dangereux, les équipements de communication antidéflagrants Becke Telcom, tels que le téléphone EX-BH621, peuvent s'intégrer à une architecture SIP. Ils permettent aux équipes de terrain de joindre la salle de contrôle tout en répondant aux exigences des sites industriels contraignants.
La sélection des équipements doit toujours reposer sur les besoins du projet, les conditions du site et les normes de sécurité applicables.
Applications des systèmes intégrés de communication d'urgence
La combinaison d'interphones d'urgence SIP, de vidéosurveillance et d'alarmes est utilisée là où il faut communiquer rapidement et disposer d'informations sur la situation. Les besoins diffèrent selon les sites, mais le principe reste le même : détecter l'événement, transmettre les informations et soutenir une réponse appropriée.
Installations de transport
Gares, tunnels, aéroports et parkings nécessitent souvent des points d'appel d'urgence répartis dans les espaces publics. L'association des interphones et des caméras permet de vérifier les demandes d'aide, de voir l'environnement et de mieux coordonner l'intervention.
Les applications courantes comprennent les bornes d'assistance aux voyageurs, les terminaux d'urgence sur les quais, les postes d'appel dans les tunnels et les bornes d'aide des parkings.
Sites industriels et énergétiques
Les usines, centrales électriques et installations énergétiques comportent souvent des zones d'exploitation éloignées nécessitant une liaison directe avec les salles de contrôle.
En associant communications SIP d'urgence, supervision des alarmes et vidéo, les opérateurs peuvent dialoguer avec le personnel de terrain tout en recevant des informations sur les conditions environnantes.
Dans les installations pétrolières et gazières, les usines chimiques et les mines, les téléphones SIP industriels, terminaux antidéflagrants et interphones d'urgence peuvent être raccordés à des plateformes SIP centralisées pour relier les zones dangereuses aux centres de contrôle.
Campus et bâtiments publics
Les écoles, hôpitaux et bâtiments commerciaux peuvent relier les points d'assistance, la vidéosurveillance et les équipes d'intervention au moyen de systèmes intégrés. L'association des interphones SIP, des caméras et des alarmes aide les agents de sécurité à comprendre plus vite la situation et à coordonner leurs actions.
Parmi les usages figurent les points d'assistance aux entrées, les postes d'accueil visiteurs, les parkings, les postes de contrôle de sécurité et les espaces de service public nécessitant un contact direct avec un opérateur.
Infrastructures critiques
Les infrastructures critiques exigent une liaison fiable entre des sites distribués et des centres d'exploitation centralisés. Les centrales électriques, stations de traitement de l'eau, pôles de transport et grands complexes industriels intègrent souvent les communications d'urgence à leur dispositif global de sécurité.
Grâce aux terminaux SIP, à la vidéosurveillance et aux alarmes intégrés, les opérateurs peuvent surveiller les sites éloignés et intervenir plus efficacement en cas d'anomalie.
Construire une plateforme coordonnée de réponse aux urgences
L'intégration des interphones d'urgence SIP avec la vidéosurveillance et les alarmes établit une chaîne de communication entre personnes, appareils et plateformes de contrôle. SIP assure les échanges vocaux, la vidéo améliore la connaissance de la situation et les alarmes complètent les données événementielles.
Une intégration réussie privilégie les procédures concrètes plutôt que la multiplication des équipements. Elle doit aider les opérateurs à localiser rapidement un événement, dialoguer avec les personnes sur place, vérifier les conditions et coordonner les actions suivantes.
Avec les communications SIP, les protocoles vidéo réseau et des interfaces souples, les organisations peuvent bâtir des systèmes adaptés aux bâtiments publics, aux infrastructures de transport et aux environnements industriels ou dangereux.
Becke Telcom propose des terminaux SIP, des téléphones industriels, des téléphones antidéflagrants et des solutions associées pouvant être intégrés aux IP PBX, aux plateformes de dispatching, aux systèmes de vidéosurveillance et de gestion d'alarmes selon les projets.
Questions fréquentes
Les interphones d'urgence SIP peuvent-ils fonctionner avec des systèmes de vidéosurveillance tiers ?
Oui. Cela est possible lorsque des interfaces ou des méthodes d'intégration compatibles existent. La liaison repose généralement sur des interfaces standard, des API de plateforme ou l'association des événements, sans imposer un fabricant unique.
Comment la plateforme de sécurité identifie-t-elle la caméra associée à un appel d'urgence ?
L'association est habituellement créée lors de la configuration. Chaque point de communication est relié à son emplacement physique et aux caméras correspondantes. En cas d'événement, la plateforme affiche les ressources vidéo ainsi identifiées.
Une alarme peut-elle déclencher automatiquement un appel SIP d'urgence ?
Oui. Si une entrée d'alarme ou un événement externe est relié à une plateforme SIP, des règles prédéfinies peuvent générer des appels, des notifications ou des escalades conformément à la procédure prévue.
Quels protocoles sont couramment employés pour intégrer les interphones SIP à la vidéosurveillance ?
SIP sert essentiellement aux communications vocales et au contrôle des appels. La vidéosurveillance utilise notamment ONVIF, RTSP et des API selon le système de gestion vidéo et le projet.
Les équipements SIP antidéflagrants peuvent-ils être intégrés aux systèmes d'urgence ?
Oui. Les téléphones SIP antidéflagrants et les terminaux industriels peuvent rejoindre une architecture de communication d'urgence à condition de tenir compte des interfaces nécessaires et des contraintes environnementales.
Que faut-il prévoir pour ajouter des communications d'urgence à un réseau de sécurité existant ?
Il faut notamment examiner la capacité réseau, l'alimentation PoE, la compatibilité SIP, la bande passante vidéo, les règles de cybersécurité, l'administration des équipements et les procédures d'exploitation du site.
