Le paging vers une zone incorrecte se produit lorsqu'un opérateur sélectionne une zone d'appel sur une console de répartition, mais que l'annonce est reproduite par une autre zone ou par des haut-parleurs supplémentaires non prévus. La signalisation SIP et la qualité audio peuvent sembler normales pendant tout l'appel, même si le mappage de destination est incorrect. Le défaut peut provenir d'une touche de console, d'une règle de routage SIP, d'un groupe de paging, d'un abonnement multicast ou d'une sortie PA analogique.
Un dépannage efficace identifie la première divergence entre la destination demandée et les appareils physiques qui reproduisent réellement l'annonce. Ce guide suit cette piste à travers les consoles de répartition à écran tactile, les serveurs SIP, les haut-parleurs réseau et les zones d'amplificateurs héritées. Il se concentre sur l'isolation et la correction du mauvais routage, plutôt que sur la répétition de la configuration générale des zones ou des procédures de réception acoustique.
Identifier où les zones prévues et réelles divergent
Commencez par définir précisément le défaut. « Mauvaise zone » peut signifier que la console a affiché un libellé incorrect, que la plateforme SIP a routé l'appel vers le mauvais groupe, qu'un récepteur a diffusé un flux qu'il n'aurait pas dû recevoir, ou qu'un amplificateur a activé un circuit de haut-parleur physique incorrect. Leurs remèdes diffèrent.
Capturer un incident contrôlé
Avant de modifier les paramètres, enregistrez le modèle de console, le compte connecté, le nom de zone affiché, le groupe ou raccourci sélectionné, l'heure, l'ID d'appel ou de tâche, et les emplacements physiques où le son a été entendu. Enregistrez l'écran et les journaux. Identifiez s'il s'agissait d'un paging en direct, enregistré, planifié ou d'alarme.
Obtenez l'autorisation de tester, utilisez un message non urgent sans ambiguïté et informez le personnel de toutes les zones potentiellement concernées. N'activez pas de manière répétée un véritable groupe d'évacuation simplement pour reproduire un défaut. Suivez les procédures de dégradation du site si l'avertissement d'urgence est concerné.
Classer le symptôme avant d'ouvrir les pages de configuration
Une seule console est incorrecte : comparez ses raccourcis, sa liste de zones en cache, son compte opérateur et ses règles de numérotation stockées localement avec une console en bon état de fonctionnement connu.
Toutes les consoles atteignent la même mauvaise zone : inspectez le groupe de serveurs partagé, la traduction du plan de numérotation et le contrôleur de paging ou PA en aval.
Les zones prévue et non prévue diffusent toutes les deux : recherchez une appartenance de groupe qui se chevauche, des abonnements de flux en double, des sorties de matrice ou une distribution audio non prévue.
Une zone différente ne diffuse qu'après une tâche planifiée ou une alarme : distinguez la route de paging en direct de l'opérateur de la route d'automatisation ou de priorité déjà active.
Le bon appareil est actif, mais les personnes signalent la pièce voisine : inspectez le placement physique des haut-parleurs et la dispersion acoustique avant de modifier les affectations logiques de groupe.
Conservez une référence d'incident ou de tâche cohérente tout au long du traçage : libellé affiché → commande ou URI composé → décision du serveur → groupe ou flux média → point de terminaison ou canal d'amplificateur → circuit de haut-parleur physique. Lorsqu'aucun ID commun n'existe, corrélez des horodatages fiables et des identités de source.

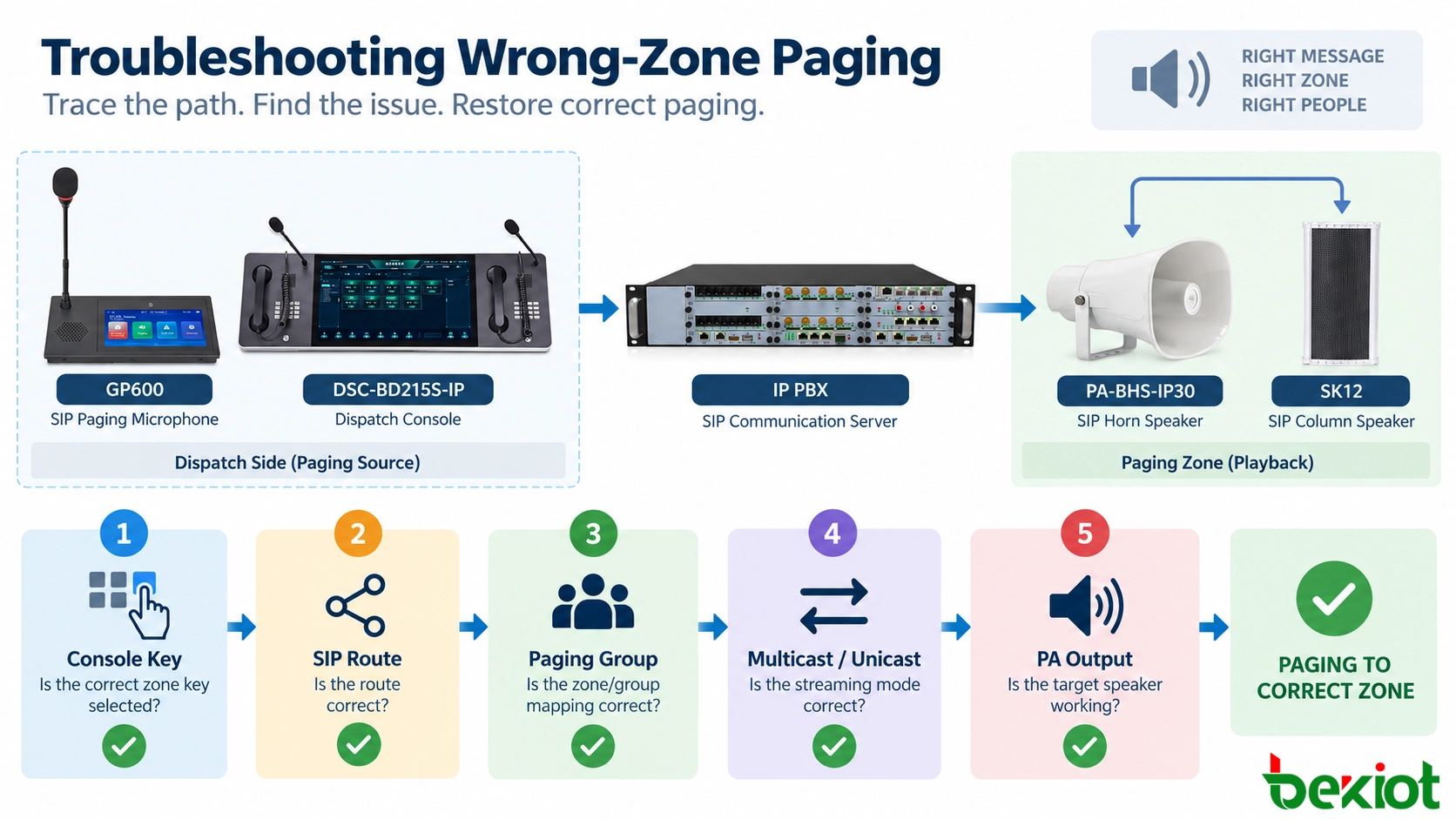

Fig. 1 - Commencez par le symptôme observé et suivez des vérifications distinctes pour le mappage de la console, le routage serveur, les récepteurs média et les sorties PA analogiques.
Vérifier les touches de console, les listes de zones et les profils opérateur
Un nom de zone affiché n'est pas nécessairement la destination que la console envoie. Les touches peuvent référencer des extensions, des ID de groupe ou des actions. Une zone renommée peut conserver une cible obsolète.
Comparer le libellé à la commande réelle
Ouvrez la configuration de la touche ou de l'entrée de zone concernée et examinez sa cible stockée. Par exemple, « Loading Bay » peut encore appeler une ancienne extension d'entrepôt. Comparez avec le registre des zones approuvé.
Lorsque cela est autorisé, comparez l'action tactile nommée à la numérotation directe de sa destination de paging documentée. Si seul le raccourci échoue, examinez le mappage de la console ; si les deux échouent, passez au routage partagé. La numérotation directe peut contourner la logique de groupe ou les autorisations et constitue une preuve de diagnostic, non une acceptation du flux de travail normal.
Vérifier les paramètres spécifiques à l'utilisateur et répliqués
Comparez les profils opérateur concernés et non concernés, les paramètres de console répliqués et les versions du cache client. Confirmez que les modifications de zone côté serveur ont réellement été publiées sur le poste concerné. Plusieurs zones sélectionnées, des touches verrouillées et des choix de toutes zones conservés peuvent également expliquer un mauvais routage apparent ; enregistrez-les avant de réinitialiser l'interface.
La DSC-BD215S IP Dispatch Console de Becke Telcom offre un exemple de point de terminaison de répartition à écran tactile avec des commandes personnalisables. La DSC-173 IP Paging and Dispatch Console est une autre option ; le comportement de mappage dépend du logiciel installé.
Produit associé : DSC-BD215S IP Dispatch Console
Tracer la numérotation SIP, le routage de la plateforme et l'appartenance aux groupes
Si la console a envoyé la destination attendue, inspectez la résolution de cette demande par le serveur. Les libellés de zone, les routes SIP et l'appartenance des récepteurs peuvent être stockés séparément.
Examiner la destination effective, pas seulement le résultat de l'appel
Localisez l'appel SIP par source, heure et Call-ID lorsque disponibles. Examinez le Request-URI, la traduction du plan de numérotation et la destination applicative effective. Un alias, une règle de locataire ou un préfixe peut rediriger un code court correct vers un groupe obsolète. Un 200 OK SIP confirme l'acceptation par une branche d'appel ; il n'identifie pas les circuits de haut-parleurs qui reproduisent finalement l'audio.
Lorsqu'une application de paging accepte une commande API plutôt qu'une chaîne de numérotation SIP, inspectez la charge utile de la commande et l'identifiant de groupe résolu par le service. Suivez le chemin de service réel du projet.
Résoudre le groupe en une liste explicite de points de terminaison
Exportez ou inspectez l'appartenance effective du groupe sélectionné au moment de l'incident. Comparez les ID de point de terminaison, les noms de site et les canaux d'amplificateur au registre des zones approuvé. Vérifiez les appareils déplacés, les profils clonés, les groupes copiés et les règles d'automatisation.
Utilisez des identifiants d'appareil stables lorsque disponibles. Les adresses DHCP et les extensions réutilisées ne peuvent pas remplacer les enregistrements d'emplacement physique. Vérifiez si la plateforme applique une appartenance dynamique selon l'horaire, le rôle de l'opérateur ou un état d'alarme. Inspectez les paramètres effectifs, pas les modèles.
Exemple concret : Production West atteint Warehouse
Considérez une usine hypothétique où un opérateur sélectionne Production West mais entend l'annonce de test depuis Warehouse North. La configuration approuvée identifie Production West comme PW-02 et son groupe de paging comme G-12. Le service de répartition résout plutôt PW-02 en G-14, qui appartient à Warehouse North.
| Point de contrôle du traçage | Attendu | Preuve observée |
|---|---|---|
| Sélection de l'opérateur | Production West / PW-02 | Événement console : PW-02 |
| Demande émise | PW-02 | Demande de répartition : PW-02 |
| Résolution du groupe serveur | G-12 | Journal de routage : G-14 |
| Membres en aval | Liste de haut-parleurs G-12 | Membres d'entrepôt G-14 |
| Observation sur le terrain | Production West audible | Warehouse North audible |
La première divergence prouvée se situe au niveau de la recherche PW-02-vers-groupe. Avant de toucher aux abonnements des haut-parleurs, exportez le mappage actif, comparez-le à la révision approuvée et examinez l'historique des modifications. Corrigez le mappage sur la plateforme propriétaire sous contrôle des changements ; ne modifiez pas l'appartenance valide de l'entrepôt G-14 simplement parce que ses haut-parleurs ont diffusé.
Après avoir appliqué et publié la réparation, vérifiez que PW-02 se résout maintenant en G-12. Répétez ensuite le paging depuis la connexion opérateur d'origine et testez Warehouse North séparément. Les identifiants et champs de journal d'exemple sont illustratifs, et non des commandes spécifiques à Becke ou une sortie de plateforme démontrée.

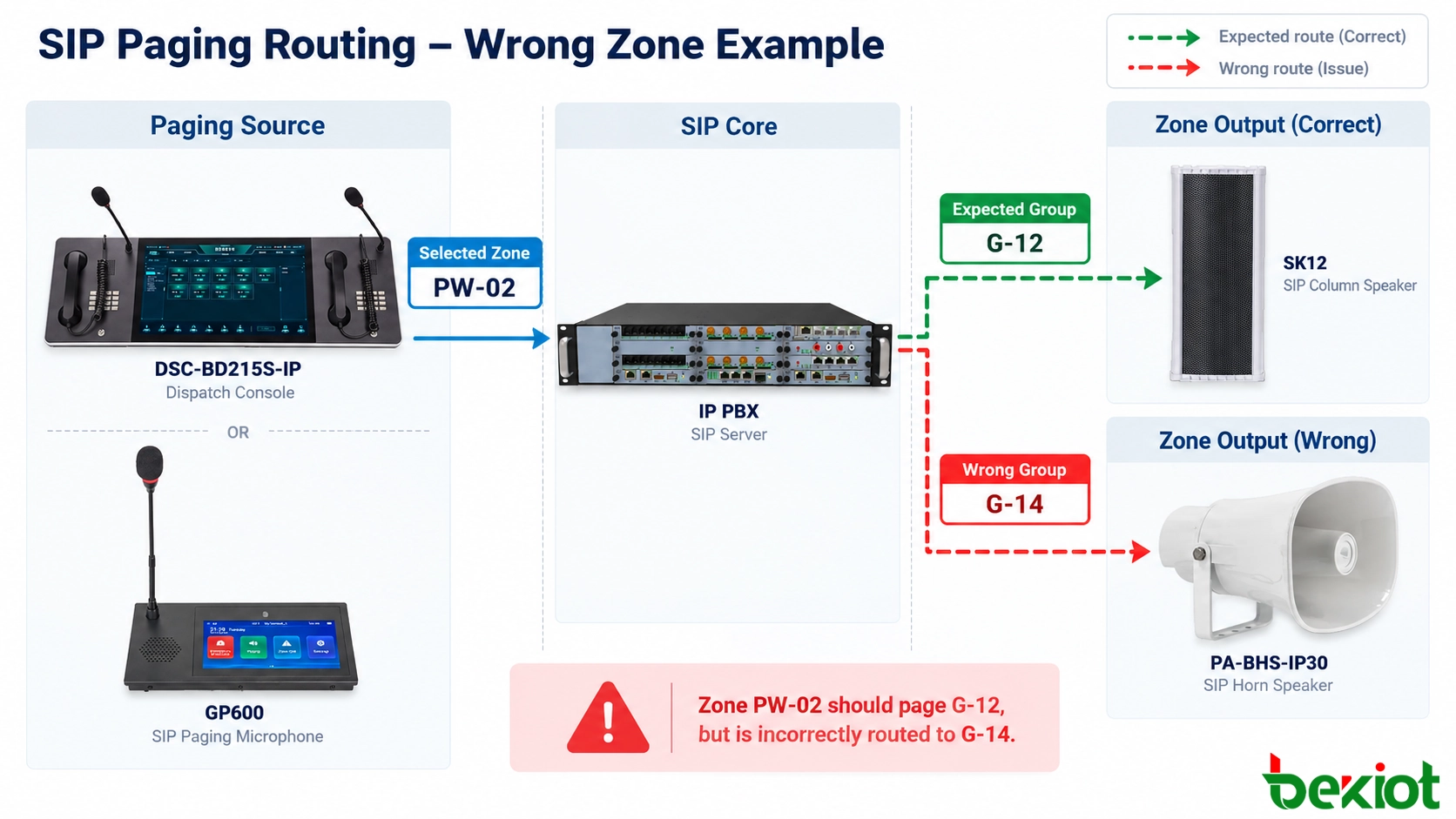

Fig. 2 - Mappage attendu PW-02 vers G-12 comparé à une résolution serveur incorrecte PW-02 vers G-14 ; les points de terminaison ne sont examinés qu'après l'établissement de la route.
Inspecter l'audio réseau, les abonnements et les sorties analogiques
Si le serveur résout la destination et le groupe corrects, passez en aval. Comparez maintenant la zone commandée aux récepteurs média réels pour le transport utilisé.
Unicast : identifier les vrais récepteurs média
Dans une conception unicast, le serveur de paging peut créer un flux RTP séparé ou une branche d'appel SIP vers chaque point de terminaison. Comparez les adresses de destination et les ports à la liste de récepteurs attendue. Des cibles média incorrectes ou des identités de point de terminaison clonées peuvent mal diriger l'audio.
Des captures ciblées du récepteur peuvent confirmer si un point de terminaison non cible a réellement reçu du RTP. L'identité du récepteur et le câblage doivent encore être vérifiés ; l'arrivée des paquets n'est pas une preuve de lecture audible.
Multicast : vérifier l'adresse de groupe et les abonnements des points de terminaison
Pour le paging multicast, comparez l'adresse multicast de destination configurée et le port UDP pour chaque zone. Vérifiez l'état d'abonnement ou de jointure actif du récepteur non prévu, pas seulement l'état de la tâche de l'émetteur. Des adresses de groupe en double et des abonnements obsolètes peuvent mal diriger la lecture.
Vérifiez les jointures IGMP, le snooping, le fonctionnement du quérant et le routage multicast. L'inondation réseau peut livrer des paquets à des ports de commutateur non prévus, mais l'inondation seule ne peut pas établir qu'un haut-parleur s'est abonné, a décodé ou a diffusé le flux. Vérifiez sa configuration effective de récepteur avant de blâmer l'infrastructure de commutation.
Les haut-parleurs réseau Becke Telcom tels que le PA-BHS-IP30 SIP Horn Speaker et le SK12 SIP Column Speaker peuvent servir de points de terminaison terrain dans des projets de paging pris en charge. Vérifiez les abonnements et journaux pris en charge pour chaque modèle et micrologiciel installés.
PA hérité : suivre la passerelle, le relais et les canaux d'amplificateur
Lorsque le paging SIP alimente un équipement PA analogique existant, l'extension sélectionnée peut se terminer sur une passerelle, un contrôleur ou une matrice audio. Vérifiez l'affectation de sortie de la passerelle, les contacts de relais, les commandes de sélection de zone, l'entrée d'amplificateur et le circuit de haut-parleur final. Des relais inversés ou des lignes de haut-parleur mal étiquetées peuvent activer la mauvaise zone.
Des techniciens qualifiés doivent comparer les sorties réelles au schéma de câblage tel que construit lors d'un test point à point contrôlé. Suivez les procédures d'isolation électrique et de sécurité locale avant d'inspecter le câblage de l'amplificateur ou des haut-parleurs à tension constante.
Exclure les effets de source partagée et acoustiques
Vérifiez si de la musique de fond, de l'audio planifié ou un flux prioritaire d'urgence a occupé la destination. Faites correspondre les ID d'événement et les heures pour exclure une annonce simultanée. Le son qui traverse un espace ouvert n'est pas une erreur de mappage de groupe.
Corriger la première divergence et effectuer des tests de régression
Une fois la première divergence étayée par des journaux ou des mesures, corrigez la couche responsable avec le plus petit changement approuvé. Sauvegardez le profil de console, le plan de numérotation, la définition de groupe, l'abonnement ou la matrice PA concernés. Des modifications simultanées multiples rendent la cause racine et le retour arrière difficiles à vérifier ; d'autres défauts peuvent également subsister en aval.
Utiliser une matrice compacte d'isolation des défauts
| Symptôme observé | Première comparaison décisive | Domaine de défaut probable |
|---|---|---|
| Une console sélectionne la zone A mais envoie la zone B | Libellé visible versus commande émise | Raccourci, macro, profil ou mappage client obsolète |
| Toutes les consoles envoient A, le serveur sélectionne B | ID de demande ou d'événement versus groupe résolu | Plan de numérotation PBX ou table de routage de répartition |
| Le groupe est correct mais un haut-parleur SIP supplémentaire diffuse | Appartenance effective et média/abonnement du récepteur | Enregistrement de groupe ou configuration du terminal |
| Le point de terminaison réseau est correct mais la mauvaise zone analogique sonne | Sortie de passerelle versus amplificateur et schéma de câblage | Relais, matrice PA ou circuit de haut-parleur physique |
| Le rapport de mauvaise zone ne se produit que pendant une autre tâche | ID d'événements, sources média et état de priorité qui se chevauchent | Programme, alarme ou chemin de dérogation concurrent |
Retester une cible, ses voisines et chaque source concernée
Après la correction, testez la destination concernée depuis la connexion et la console d'origine de l'opérateur. Confirmez l'affichage, la commande, le groupe résolu et les récepteurs actifs. Paginez également les zones voisines afin que la réparation ne supprime pas d'appartenance valide.
Répétez les cas pertinents : paging individuel, paging multi-zone approuvé, action restreinte toutes zones et tout chemin planifié ou déclenché par alarme qui partage le mappage modifié. Comparez les sessions de répartition déjà ouvertes et nouvellement connectées. Confirmez que la zone prévue diffuse et que les récepteurs non prévus restent inactifs ; le simple rétablissement du raccourci d'origine ne suffit pas.
Consigner la cause racine et prévenir la récidive
Consignez les zones prévue et incorrecte, la cause racine, les journaux, le changement approuvé, le retour arrière et le nouveau test. Clôturez l'incident seulement après avoir vérifié les zones associées et confirmé que les fonctions d'urgence restent disponibles ou disposent d'une mesure compensatoire documentée.
Tenez un registre de zones contrôlé reliant des ID stables aux bâtiments, points de terminaison et sorties PA. Les déplacements de zone, les zones renommées, les importations de modèles logiciels et le recâblage nécessitent des tests négatifs ciblés ainsi qu'un appel réussi vers le groupe prévu.
Dans une installation industrielle mixte, un GP600 SIP Paging Microphone peut fournir une autre interface autorisée de sélection de zone à côté d'une console de répartition. La comparaison des commandes résultantes côté serveur peut aider à isoler un problème d'interface opérateur, à condition que les deux utilisent le même service et les mêmes autorisations prévus. Les interfaces n'ont pas besoin de se comporter de manière identique.
Fig. 3 - Après une correction de mappage, vérifiez la cible, les zones adjacentes et les sources de répartition alternatives dans des conditions de terrain contrôlées.
FAQ
Deux zones de paging peuvent-elles partager délibérément le même haut-parleur physique ?
Oui, lorsque la conception autorise expressément une couverture ou une appartenance qui se chevauche. Le haut-parleur partagé doit avoir un rôle documenté dans chaque zone autorisée et un résultat défini lorsque deux sources y paginent simultanément. Les chevauchements non documentés ne peuvent pas être supposés corrects en toute sécurité.
Pourquoi un problème de mauvaise zone peut-il apparaître seulement après un basculement de serveur ?
Les nœuds actifs et de secours peuvent utiliser différentes versions de tables de routage, de bases de données de zones ou de fichiers d'approvisionnement. Vérifiez la synchronisation et le routage de basculement. Resynchronisez à l'aide des procédures prises en charge et retestez les deux nœuds.
Pourquoi une zone de paging corrigée revient-elle après un redémarrage de l'appareil ?
La modification active peut avoir été enregistrée uniquement dans une configuration en cours d'exécution, tandis que l'approvisionnement automatique restaure un profil plus ancien au démarrage. Vérifiez la source de configuration provisionnée de l'appareil, la version du modèle, la politique de gestion centrale et les journaux de démarrage. Mettez à jour la configuration faisant autorité via le processus pris en charge, puis redémarrez et retestez dans une fenêtre contrôlée.
Comment gérer les noms de zone sur des écrans opérateur multilingues ?
Utilisez un identifiant de zone interne stable et maintenez des libellés d'affichage spécifiques à chaque langue, revus et mappés à cet identifiant. Distinguez les noms de site similaires. Validez les changements de langue et les importations sans modifier l'ID de destination sous-jacent ni l'autorisation de l'opérateur.
Que doit faire un opérateur si un avertissement de sécurité est envoyé à la mauvaise zone ?
Suivez immédiatement la procédure de communication d'urgence et de dégradation du site. Arrêtez ou corrigez l'annonce erronée si vous y êtes autorisé, informez la salle de contrôle responsable ou le responsable sécurité, et transmettez le message requis par un chemin alternatif approuvé. Préservez les preuves et maintenez un chemin d'avertissement de secours approuvé.
