Les équipes de construction de tunnels travaillent souvent dans des zones souterraines, aux portails de tunnels, dans des installations temporaires sur site et dans des bureaux de projet. Les radios numériques peuvent fournir une communication efficace aux travailleurs à l'intérieur du tunnel, mais les décisions techniques impliquent fréquemment des personnes qui ne font pas partie du réseau radio. Les ingénieurs de projet peuvent se trouver dans le bureau du site, tandis que les concepteurs, les spécialistes d'équipement ou d'autres experts externes peuvent avoir besoin de se joindre par téléphone mobile ou ligne fixe. Lorsque ces ressources de communication fonctionnent indépendamment, l'organisation d'une discussion technique multipartite peut prendre plus de temps que la conversation elle-même.

Une solution pratique consiste à conserver la couverture radio existante et le réseau filaire tout en ajoutant une couche unifiée de commandement et de répartition. En connectant le système radio du tunnel, les téléphones de bureau, les lignes RTPC et les terminaux IP via une communication basée sur SIP, le projet peut créer un chemin de communication unique entre les travailleurs de terrain, les ingénieurs de projet et les spécialistes à distance, sans avoir à reconstruire l'ensemble du réseau du site.

Pourquoi les réseaux séparés ralentissent la coordination

La communication radio est bien adaptée à la construction de tunnels car le personnel de terrain peut communiquer tout en se déplaçant entre les fronts de taille, les zones d'équipement et les zones de construction temporaires. Dans de nombreux projets, des répéteurs radio numériques ont déjà été déployés pour fournir une couverture fiable le long de la zone de construction.

La limitation apparaît lorsqu'un problème nécessite la participation de l'extérieur du réseau radio. Un travailleur de la construction peut signaler une condition géologique anormale, une panne d'équipement ou un problème technique par radio, mais l'ingénieur de projet peut utiliser un téléphone de bureau. Un spécialiste externe peut n'être disponible que par téléphone mobile ou ligne fixe.

Si le système radio, le système téléphonique de bureau et le réseau téléphonique externe restent indépendants, les informations doivent être transférées manuellement entre les personnes. Une personne reçoit le rapport de terrain, une autre appelle le bureau de projet, et quelqu'un d'autre contacte le spécialiste externe. Lors de problèmes de construction complexes, cette chaîne de communication peut rendre difficile pour chacun d'entendre la même information en même temps.

L'objectif de la communication n'est donc pas de remplacer le réseau radio, mais de connecter les systèmes déjà utilisés afin que différents participants puissent rejoindre le même processus de répartition et de consultation.

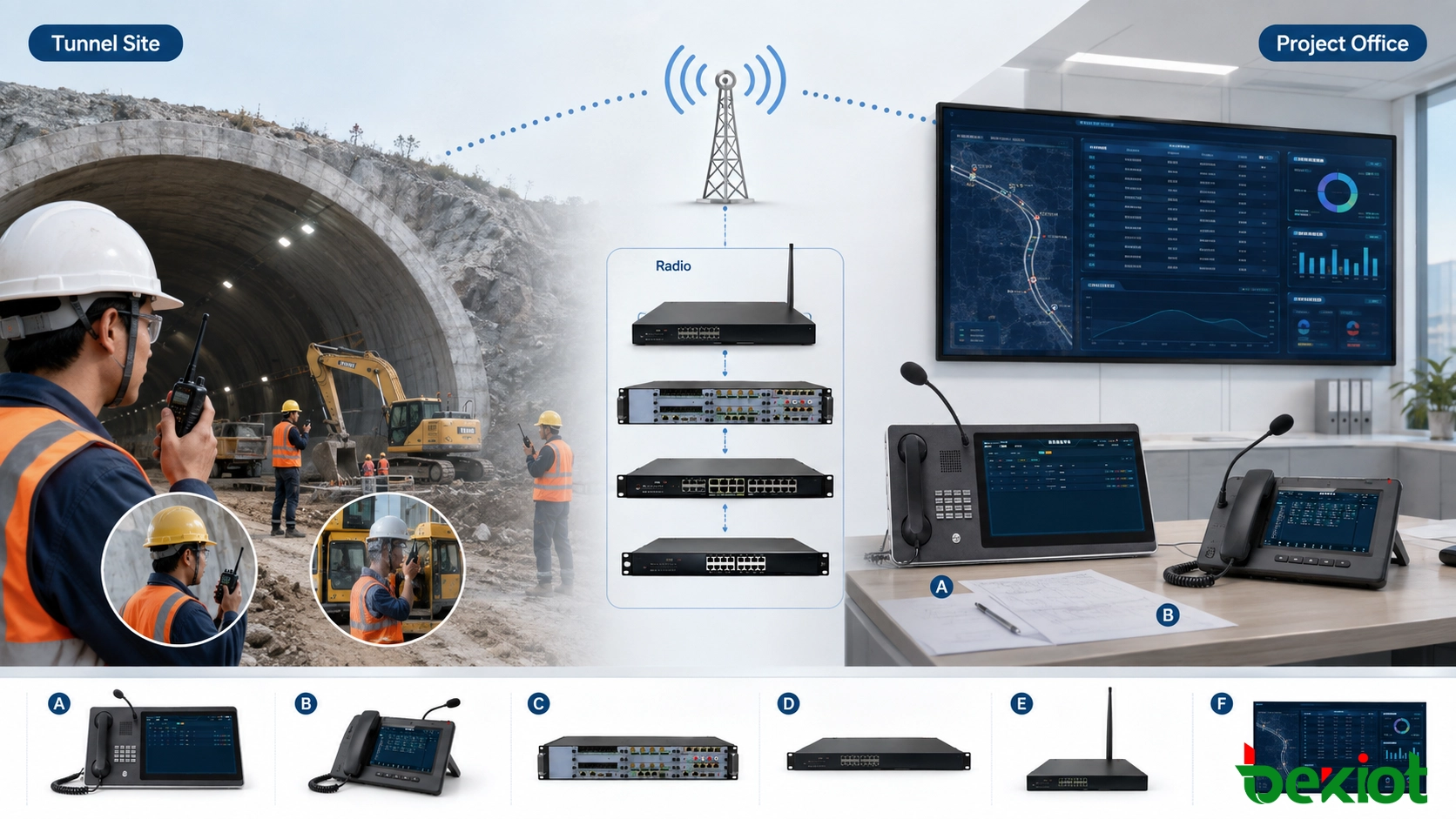

S'appuyer sur les ressources existantes du site

Un système de communication pour la construction de tunnels peut utiliser deux ressources d'infrastructure peut-être déjà disponibles sur le site : le réseau existant de répéteurs radio numériques et le réseau filaire entre la zone de construction et le bureau de projet.

Sur le chantier, le système radio numérique est connecté à la plateforme de commandement et de répartition via une interface radio ou une passerelle appropriée. Le personnel de terrain continue d'utiliser ses radios portatives existantes, tandis que la plateforme de répartition accède au groupe de communication radio.

Le bureau de projet peut conserver son environnement téléphonique. Un PABX IP ou une plateforme de communication compatible peut connecter les téléphones analogiques, les téléphones IP et les lignes téléphoniques externes. Un commutateur réseau assure la connectivité IP pour les terminaux de communication du bureau, tandis que l'accès RTPC permet aux participants extérieurs au réseau du projet de se joindre via les services téléphoniques ordinaires si nécessaire.

Le côté répartition de terrain et le bureau de projet sont ensuite interconnectés via le réseau IP existant du site. SIP fournit une méthode de signalisation commune pour les équipements de communication IP compatibles et permet d'établir une communication entre des systèmes auparavant séparés.

Cette approche est particulièrement adaptée aux projets de construction où la couverture radio et l'infrastructure réseau de base sont déjà opérationnelles. Au lieu de remplacer les radios de terrain ou de reconstruire les communications de bureau, le projet ajoute une couche d'intégration entre elles.

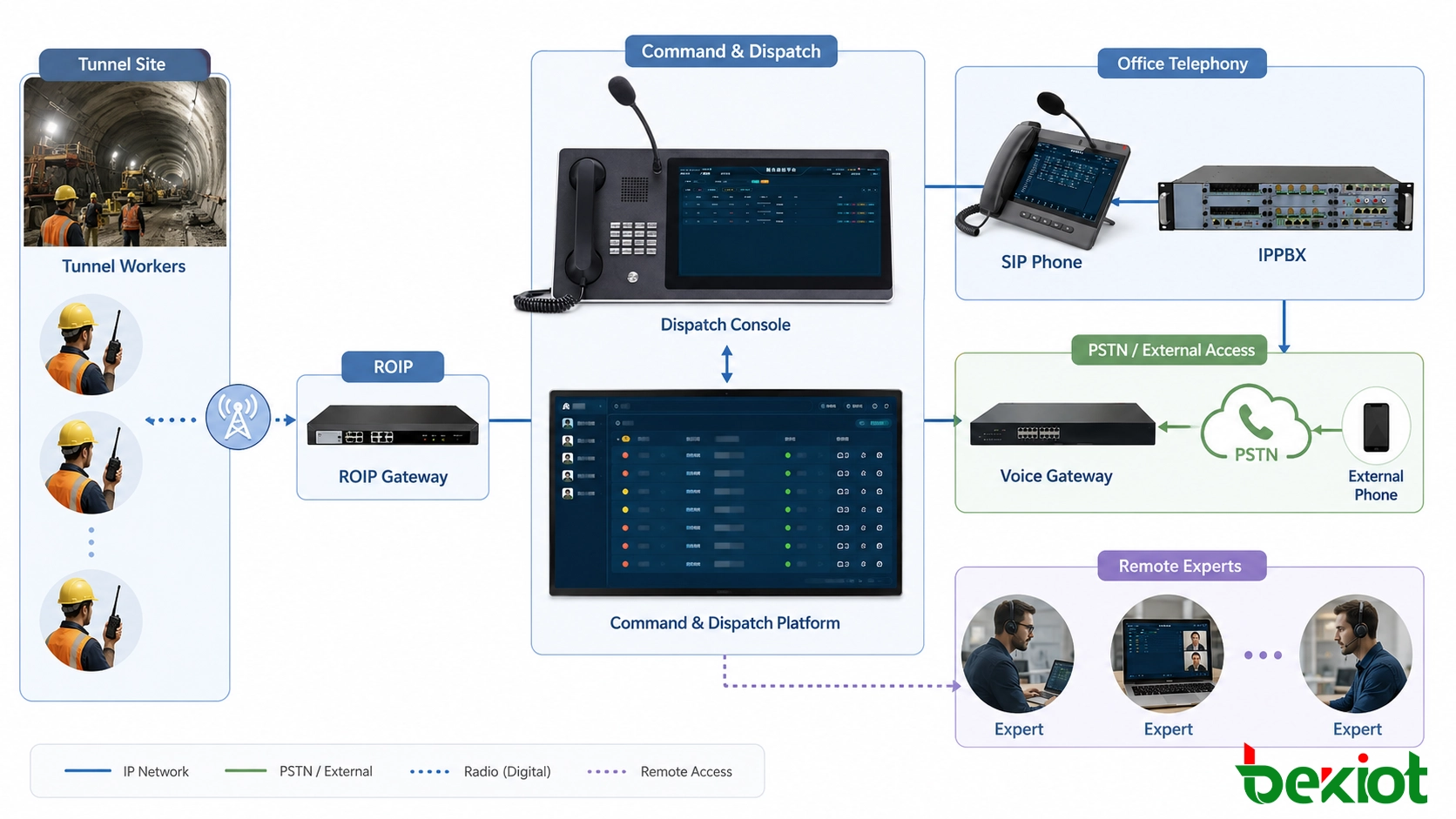

Comment fonctionne l'architecture intégrée

L'architecture globale peut être divisée en le côté communication de terrain, le bureau de projet et les participants externes.

Communication de terrain

Les travailleurs à l'intérieur et autour du tunnel continuent de communiquer via des radios portatives numériques. Les répéteurs radio existants maintiennent la couverture dans toute la zone de construction. Le système radio est connecté à la plateforme de répartition afin que les utilisateurs radio puissent communiquer avec des participants extérieurs à leur groupe d'écoute d'origine lorsqu'ils sont autorisés par le répartiteur.

Communication au bureau de projet

Le bureau de projet connecte ses ressources téléphoniques via le réseau de communication IP. Selon l'infrastructure existante, ces ressources peuvent inclure des téléphones analogiques, des téléphones SIP, des postes internes de bureau et des lignes téléphoniques externes.

Le répartiteur peut utiliser un terminal de répartition dédié ou une interface de répartition basée sur un navigateur pour visualiser les ressources de communication et lancer des appels. Cela crée un poste d'opération central sans exiger que le personnel de terrain modifie son utilisation normale de la radio.

Accès aux experts externes

Les spécialistes externes n'ont pas nécessairement besoin d'un équipement de communication de tunnel dédié. Lorsque le RTPC ou une connectivité téléphonique externe appropriée est disponible, les spécialistes peuvent participer en utilisant des téléphones mobiles ou des téléphones fixes.

Ceci est important pour la construction de tunnels car les personnes nécessaires pour résoudre un problème technique peuvent être réparties sur différents sites. Les fournisseurs d'équipements, les ingénieurs de conception, les spécialistes en géotechnique ou d'autres personnels techniques peuvent être intégrés à la session de communication sans avoir à se rendre d'abord sur le chantier.

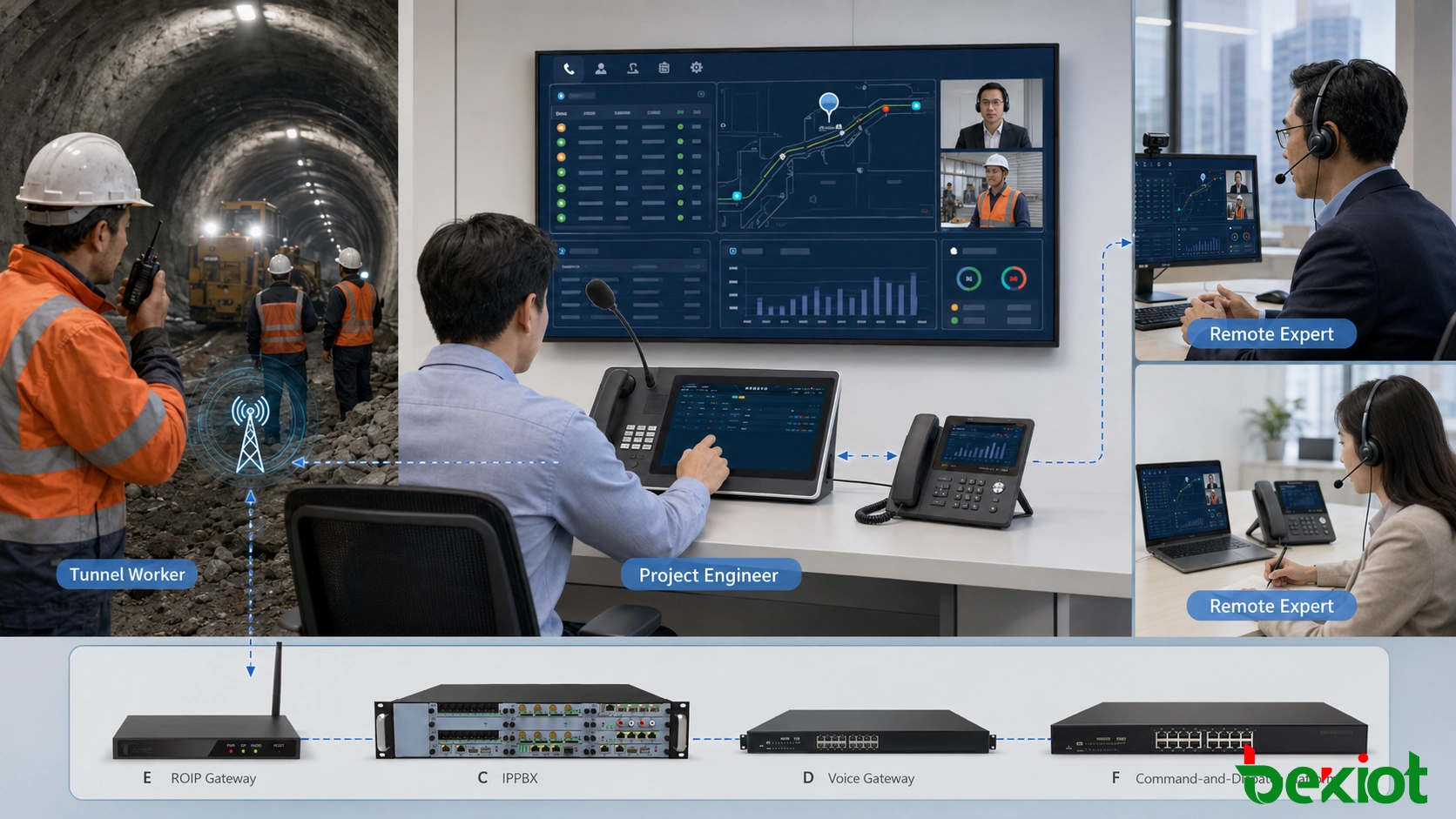

Du rapport de terrain à la consultation d'experts

La valeur principale du système devient évidente lorsqu'un problème de construction nécessite une discussion technique immédiate.

Un travailleur de terrain rapporte d'abord la situation via la radio portative. Étant donné que le groupe radio est connecté à la plateforme de répartition, le répartiteur ou l'ingénieur de projet peut recevoir l'information sans établir un chemin de communication manuel séparé.

Si un soutien technique supplémentaire est nécessaire, le répartiteur peut contacter le personnel de bureau concerné via leurs postes internes ou leurs téléphones SIP. Des experts externes peuvent ensuite être ajoutés via les connexions téléphoniques externes disponibles.

Les participants peuvent être réunis dans la même conférence vocale afin que la personne sur le site du tunnel, les ingénieurs du bureau de projet et les experts à distance puissent discuter du problème directement. Le travailleur de terrain peut décrire la condition réelle, le personnel du projet peut fournir des informations sur la construction, et les spécialistes peuvent poser des questions sans dépendre d'un transfert de messages répété.

Ce flux de travail est particulièrement utile lorsqu'une décision technique dépend d'informations difficiles à résumer en plusieurs appels intermédiaires. Maintenir les participants dans une seule session aide à réduire les malentendus et donne aux experts techniques un accès direct au personnel le plus proche du problème.

Le même chemin de communication peut également soutenir la coordination opérationnelle. Le répartiteur peut communiquer avec les groupes radio de terrain, le personnel de bureau et les utilisateurs de téléphone externes à partir d'une seule plateforme, plutôt que d'utiliser plusieurs systèmes de communication indépendants.

Répartition unifiée pour les opérations quotidiennes

Bien que la consultation technique à distance soit un cas d'usage important, la plateforme de communication intégrée peut également soutenir la coordination de routine de la construction.

Le personnel de répartition peut utiliser un terminal dédié ou une interface Web pour initier une communication avec différents utilisateurs. Au lieu de se souvenir à quel système de communication appartient une personne, le répartiteur peut travailler à partir d'un environnement de communication unifié et sélectionner le groupe de terrain requis, le poste de bureau ou l'utilisateur téléphonique.

Ceci est utile lors de la coordination du travail entre le tunnel et le bureau de projet. L'avancement des travaux, la disposition des équipements, les tâches de maintenance et les instructions opérationnelles temporaires impliquent souvent des personnes utilisant différents terminaux. L'interconnexion permet à ces utilisateurs de communiquer sans créer un nouveau réseau de communication pour chaque département.

L'intégration basée sur SIP offre également au système une voie d'expansion pratique. De nouveaux terminaux IP compatibles peuvent être ajoutés selon les exigences du projet, tandis que des passerelles appropriées peuvent être utilisées là où les ressources de communication existantes doivent rester en service.

Le résultat est un système qui combine la communication de terrain existante avec une capacité de commandement centralisée, plutôt que de remplacer une méthode de communication par une autre.

Avantages pour les projets de tunnels

L'un des principaux avantages de cette architecture est la capacité à réutiliser une infrastructure déjà déployée. La couverture radio numérique existante peut continuer à servir les travailleurs du tunnel, tandis que le réseau filaire entre le chantier et le bureau de projet devient le réseau de transport pour le système de communication intégré.

Cela réduit le besoin d'une reconstruction à grande échelle de l'environnement de communication d'origine. Le projet n'a pas à supprimer une infrastructure radio fonctionnelle simplement pour permettre la communication avec les utilisateurs de bureau ou externes.

Un deuxième avantage est la répartition intersystèmes. Les utilisateurs de radio numérique, les utilisateurs de téléphone analogique, les utilisateurs de téléphone externe et les utilisateurs de téléphone IP peuvent participer à un processus de communication coordonné, même si leurs terminaux d'origine utilisent des méthodes d'accès différentes.

Un troisième avantage est la consultation multipartite plus rapide. Au lieu de relayer un rapport de terrain par plusieurs appels séparés, le répartiteur peut organiser le personnel concerné en une seule session vocale. Cela peut raccourcir le chemin de communication entre le front de taille et les spécialistes techniques chargés d'évaluer le problème.

La même architecture peut également renforcer la coordination d'urgence. En cas d'incident souterrain, le poste de répartition peut communiquer avec le personnel radio de terrain tout en contactant simultanément la direction du projet ou d'autres ressources externes autorisées. Le système soutient donc à la fois les communications de routine de chantier et les situations nécessitant une coordination plus large.

Pour les projets de tunnels où les ressources radio et téléphoniques existent déjà, le principe de conception le plus important est l'interopérabilité. Le système doit connecter des actifs de communication utiles plutôt que de créer un autre réseau isolé à côté d'eux.

Système associé : Système de commandement et de répartition Becke

Planification du déploiement

Avant la mise en œuvre, le projet doit d'abord identifier les ressources de communication déjà disponibles. Cela inclut généralement la zone de couverture radio, l'infrastructure de répéteurs numériques, le réseau IP entre le tunnel et le bureau, l'environnement téléphonique du bureau et l'accès téléphonique externe disponible.

Les interfaces d'intégration peuvent ensuite être planifiées autour de ces ressources existantes. La communication radio doit être connectée sans affecter les opérations de terrain normales, tandis que les ressources SIP et téléphoniques doivent être organisées pour que le personnel de répartition puisse atteindre efficacement les utilisateurs requis.

La connectivité réseau entre la zone de construction et le bureau de projet doit également être prise en compte lors de la planification du système. Parce que la solution d'origine repose sur le réseau filaire existant pour la communication entre les deux sites, une connectivité IP stable est une partie importante du déploiement global.

L'organisation des utilisateurs est tout aussi importante. Les groupes radio, les postes de bureau et les contacts externes doivent être organisés en fonction des responsabilités réelles de construction, afin que le répartiteur puisse identifier rapidement les personnes nécessaires à une consultation technique ou à une réponse d'urgence.

La configuration finale doit suivre les ressources de communication et les procédures de travail de chaque projet de tunnel, plutôt que d'utiliser une liste d'équipements fixe. L'objectif est de créer une connexion pratique entre les opérations de terrain, la gestion de projet et le soutien technique à distance.

Remarques finales

La communication dans la construction de tunnels ne nécessite pas toujours un réseau complètement nouveau. Lorsque la couverture radio numérique et le réseau du site sont déjà disponibles, un système unifié de commandement et de répartition peut connecter ces ressources avec les téléphones de bureau, la communication IP et les utilisateurs téléphoniques externes.

L'amélioration clé réside dans le chemin de communication lui-même. Les travailleurs de terrain peuvent rester sur leur système radio familier, les ingénieurs de projet peuvent utiliser les terminaux de communication de bureau, et les spécialistes à distance peuvent participer via un accès téléphonique classique. Un répartiteur rassemble ces différents participants lorsqu'une discussion coordonnée est nécessaire.

En reliant les systèmes existants au lieu de les faire fonctionner séparément, les projets de tunnels peuvent établir une communication plus directe entre le chantier et les décideurs techniques, améliorer la coordination quotidienne et fournir un mécanisme plus efficace pour traiter les problèmes techniques ou opérationnels urgents.

FAQ

Le système peut-il être étendu à mesure que le tunnel avance ?

Oui. L'architecture de communication peut être étendue au fur et à mesure de l'avancement des travaux, à condition que la couverture radio de terrain et la connectivité réseau soient ajustées pour correspondre aux nouvelles zones de travail. La planification de l'extension doit suivre le tracé réel du tunnel et les étapes de construction.

Les experts externes ont-ils besoin d'un accès au réseau du projet ?

Pas nécessairement. Si le projet fournit une connectivité téléphonique externe appropriée, les experts autorisés peuvent participer via des services téléphoniques mobiles ou fixes sans être directement connectés au réseau de construction interne.

Peut-on organiser différents entrepreneurs séparément ?

Oui. Les utilisateurs de communication peuvent être regroupés par entrepreneur, section de travail, responsabilité ou rôle opérationnel. Un regroupement approprié aide le personnel de répartition à contacter la bonne équipe sans impliquer des utilisateurs non concernés.

Que faut-il vérifier avant la mise en service ?

La mise en service doit vérifier la communication entre les utilisateurs radio et les utilisateurs de bureau, l'accès aux appels externes, le fonctionnement des conférences multipartites, l'accès du répartiteur, la connectivité réseau entre les sites et la récupération après une interruption temporaire de la liaison.
