Un projet de mine intelligente n’est pas seulement une plateforme logicielle ou un écran de supervision. C’est un vaste projet d’ingénierie système qui implique la communication, le dispatching, la vidéosurveillance, l’analyse par IA, la détection IoT, la réponse d’urgence et la coordination quotidienne de la production. Parmi ces systèmes, la communication vocale reste l’une des capacités les plus pratiques et les plus fréquemment utilisées sur site.

Dans de nombreuses entreprises minières, différents types de radios bidirectionnelles sont déjà utilisés avant même la construction de la plateforme de mine intelligente. Il peut s’agir de radios analogiques, de terminaux PoC sur réseau public, de radios numériques trunkées DMR, de systèmes B-TrunC, de services radio sur LTE privé ou 5G privée, ainsi que d’autres équipements de communication de dispatching. Si ces systèmes existants ne peuvent pas être connectés dans une architecture de communication unifiée, le projet de mine intelligente conservera toujours un point faible dans la coordination terrain et la réponse d’urgence.

Pourquoi l’intégration radio est importante dans les projets miniers

Les sites miniers sont des environnements d’exploitation complexes. Travailleurs, véhicules, salles techniques, galeries souterraines, zones à ciel ouvert, centres de contrôle, équipes de sécurité et groupes de maintenance peuvent tous dépendre d’outils de communication différents. Certains services utilisent encore des radios analogiques traditionnelles. Certaines équipes utilisent déjà des terminaux PTT sur réseau public. Les équipes de production ou d’urgence peuvent utiliser DMR, B-TrunC ou d’autres systèmes numériques trunkés.

Ces systèmes répondent souvent à des objectifs différents. Les radios analogiques peuvent encore être utilisées dans les zones locales de production parce qu’elles sont simples et familières. Les terminaux PoC sur réseau public sont utiles pour la communication à grande couverture et la gestion des équipes mobiles. Les systèmes numériques trunkés sont souvent utilisés lorsque la communication de groupe, le contrôle de dispatching et des fonctions de gestion plus solides sont nécessaires. Dans les projets plus récents, des réseaux privés 4G, des réseaux privés 5G et des plateformes IoT industrielles peuvent également être introduits.

Le défi est que ces systèmes sont généralement isolés. Un dispatcher peut ne pas pouvoir parler directement à tous les utilisateurs radio. Une alarme provenant d’une plateforme IoT peut ne pas atteindre automatiquement les équipes radio sur le terrain. Un utilisateur de réseau radio privé peut ne pas communiquer avec un utilisateur PoC. Cette fragmentation réduit la valeur pratique d’une plateforme de mine intelligente.

Commencer par un inventaire complet des communications

Avant de concevoir la solution d’intégration, l’équipe projet doit d’abord établir un inventaire complet des systèmes de communication existants. Cet inventaire doit inclure le type de système radio, le nombre d’utilisateurs, la planification des fréquences, les canaux ou groupes de conversation, les besoins de dispatching, les zones de couverture et l’usage de chaque système pour la production courante, les patrouilles de sécurité, la maintenance, le secours d’urgence ou la coordination des sous-traitants.

L’inventaire doit également identifier quels systèmes doivent communiquer entre eux. Par exemple, le personnel de sécurité souterrain peut avoir besoin de parler avec le centre de commandement. Les équipes de véhicules peuvent devoir recevoir des messages de diffusion d’urgence. Un dispatcher central peut devoir contacter depuis une seule plateforme des utilisateurs de radios analogiques, des utilisateurs PTT sur réseau public et des utilisateurs de systèmes numériques trunkés.

Cette phase de planification est importante car la communication d’une mine intelligente ne consiste pas simplement à connecter des appareils. Elle consiste à définir qui doit parler à qui, dans quelles conditions et avec quelle priorité. Sans cette analyse des flux de travail, l’intégration peut être techniquement connectée mais inefficace sur le plan opérationnel.

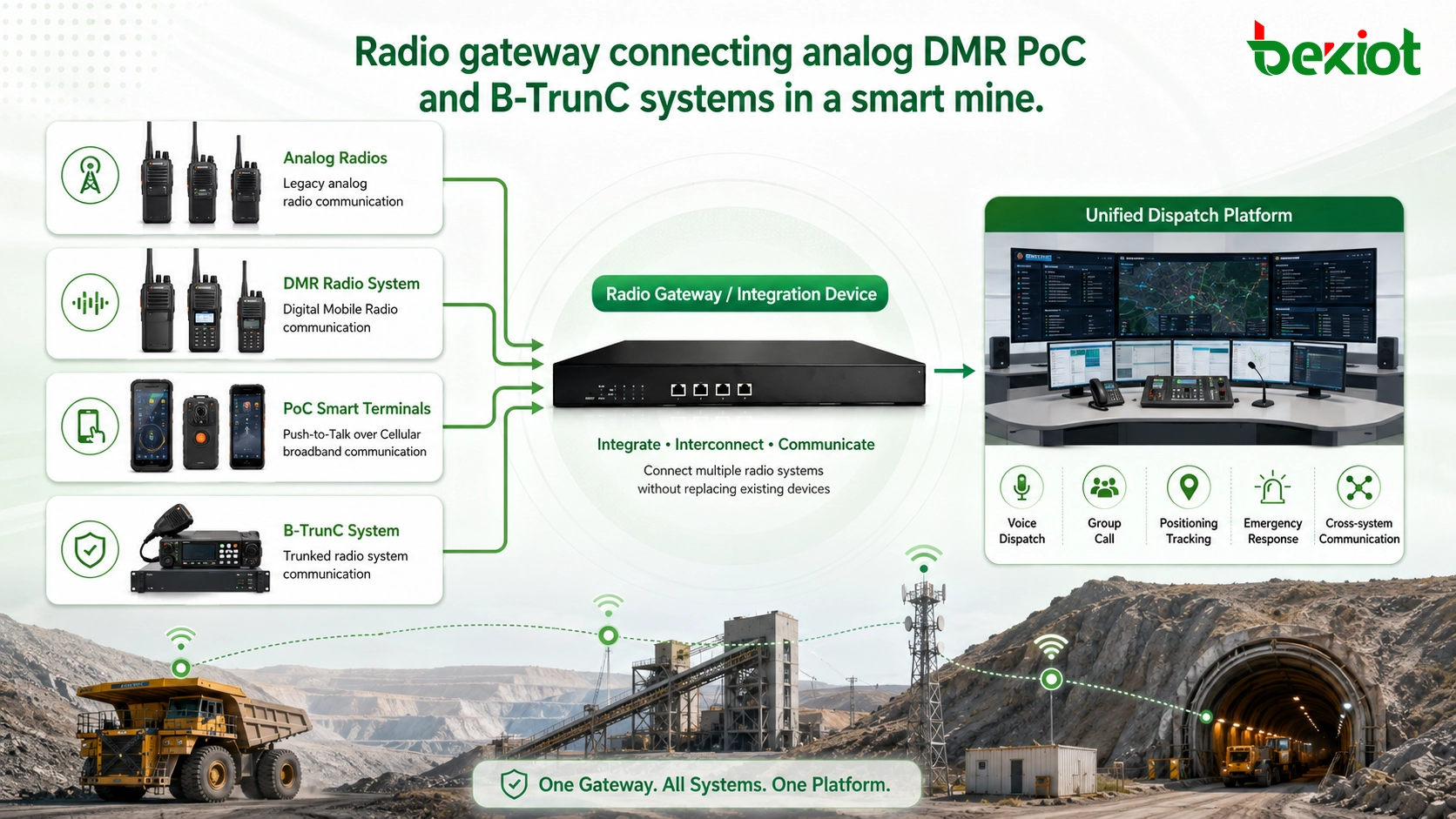

Utiliser des passerelles pour relier différents systèmes radio

La manière la plus pratique d’intégrer différents systèmes de radiocommunication bidirectionnelle consiste à utiliser des passerelles. Une passerelle agit comme un pont entre le réseau radio existant et la plateforme unifiée de communication ou de dispatching. Au lieu de remplacer toutes les anciennes radios en une seule fois, le projet peut connecter les différents systèmes étape par étape.

Par exemple, un canal radio analogique peut être connecté par une passerelle radio. Un système DMR peut être relié par une interface numérique trunkée appropriée. Un système PTT sur réseau public peut être connecté par interconnexion de plateforme ou par intégration basée sur SIP. B-TrunC ou d’autres systèmes trunkés peuvent également être connectés par des passerelles dédiées ou des interfaces d’interconnexion de dispatching, selon l’architecture du système.

Dans ce modèle, chaque port ou canal de passerelle peut correspondre à un système radio, à un canal radio ou à un groupe de dispatching. Une fois la passerelle connectée à la plateforme de communication de la mine intelligente, les dispatchers peuvent communiquer entre différents systèmes radio via une interface unifiée.

Pour les projets nécessitant une interconnexion SIP, un accès par passerelle RoIP, une intégration de console de dispatching ou une convergence radio-plateforme, Becke Telcom peut être considérée comme une référence pratique pour l’intégration de communication basée sur des passerelles et le déploiement de commandement-dispatching.

Construire autour de SIP et de l’interconnexion des plateformes de dispatching

Un système de communication de mine intelligente ne doit pas être conçu comme un réseau fermé uniquement radio. Il doit être conçu comme une architecture de communication convergente. SIP est souvent utile dans cette architecture, car de nombreuses plateformes de dispatching, systèmes IP PBX, téléphones SIP, systèmes de sonorisation et passerelles de communication peuvent utiliser SIP pour le contrôle d’appel et l’interconnexion.

Lorsqu’une passerelle radio prend en charge le protocole SIP standard, elle peut s’enregistrer auprès d’un serveur SIP, d’un IP PBX ou d’une plateforme de dispatching convergente. Cela permet aux utilisateurs radio de communiquer avec des postes de dispatching, des extensions SIP, des téléphones IP, des consoles de diffusion, des téléphones d’urgence et d’autres terminaux de communication.

Cette conception donne davantage de flexibilité à la mine. Le centre de commandement peut communiquer avec des groupes radio. Les extensions de bureau peuvent appeler des équipes terrain lorsqu’elles y sont autorisées. Les téléphones d’urgence peuvent déclencher une communication avec un dispatcher. Les systèmes de diffusion peuvent être liés à des annonces radio. Le réseau radio devient une partie d’un système de communication minier plus large au lieu de rester un outil isolé.

Connecter les radios existantes sans perturber les opérations

Un avantage majeur de l’intégration par passerelle est qu’elle protège les investissements radio existants. De nombreuses sociétés minières possèdent déjà un grand nombre de radios, stations de base, répéteurs, radios embarquées, radios portatives et ressources de dispatching. Les remplacer tous en même temps peut être coûteux, risqué et inutile.

Grâce à l’accès par passerelle, le projet peut maintenir le système radio existant en service tout en ajoutant une capacité de dispatching unifiée. Les radios analogiques peuvent rester utilisées là où elles sont encore efficaces. Les systèmes numériques trunkés peuvent continuer à servir leurs groupes d’utilisateurs d’origine. Les terminaux PTT sur réseau public peuvent prendre en charge les travailleurs mobiles à grande couverture. La plateforme de mine intelligente peut alors coordonner ces systèmes par intégration plutôt que par remplacement forcé.

Cette approche progressive est particulièrement importante pour les mines qui ne peuvent pas arrêter la production pour une migration de communication à grande échelle. L’intégration doit être planifiée de manière à ce que les opérations quotidiennes continuent pendant que de nouvelles capacités de commandement, de dispatching et de liaison d’alarme sont ajoutées progressivement.

Faire parvenir automatiquement les alarmes IoT aux utilisateurs radio

Les projets de mines intelligentes comprennent généralement de nombreux systèmes IoT et de surveillance de sécurité. Ceux-ci peuvent surveiller la concentration de gaz, les niveaux d’eau, l’état des équipements, le fonctionnement des convoyeurs, la ventilation, la localisation du personnel, les mouvements de véhicules, les systèmes d’alimentation et les conditions environnementales. Si un événement anormal survient, l’alarme ne doit pas rester seulement sur un écran.

Grâce à l’intégration des passerelles et des plateformes, les informations d’alarme peuvent être converties en notifications vocales ou en actions de dispatching. Par exemple, lorsqu’une plateforme IoT détecte une alarme à haut risque, le système de communication peut diffuser automatiquement un message vocal au groupe radio concerné, notifier le centre de commandement ou déclencher un processus de communication d’urgence prédéfini.

Cela est précieux car la communication radio reste l’un des moyens les plus rapides d’atteindre les travailleurs de terrain. Une alarme affichée à l’écran peut être manquée par les personnes hors de la salle de contrôle, mais une annonce vocale sur le bon canal radio peut atteindre plus directement les opérateurs, les équipes de patrouille, le personnel de maintenance et les intervenants d’urgence.

Combiner voix, vidéo et analyse par IA

Les mines intelligentes modernes incluent souvent des plateformes de vidéosurveillance et d’analyse par IA. Les caméras peuvent être utilisées pour la surveillance des convoyeurs à bande, le contrôle des entrées, l’identification des véhicules, la détection des comportements dangereux, la protection périmétrique et la supervision des processus de production. Les systèmes d’IA peuvent identifier des événements anormaux et générer automatiquement des alertes.

L’intégration de communication rend ces systèmes plus utiles. Lorsque l’analyse par IA détecte un événement, la plateforme de dispatching peut notifier le groupe radio approprié. Lorsqu’un dispatcher reçoit un rapport radio, l’opérateur peut consulter les flux vidéo associés. Lorsqu’une alarme de véhicule ou de travailleur apparaît sur la plateforme, le centre de commandement peut contacter immédiatement l’équipe la plus proche.

Cela crée un flux de travail en boucle fermée : détection, notification, communication, confirmation, dispatching et réponse. La valeur de la mine intelligente ne consiste pas seulement à collecter des données, mais aussi à transformer ces données en actions terrain opportunes.

Concevoir les groupes de conversation selon les flux réels de la mine

Après la connexion des différents systèmes radio, l’étape suivante consiste à organiser correctement les groupes de communication. Une mine intelligente peut avoir besoin de groupes de production, de sécurité, de maintenance, de transport, d’équipes électriques, d’équipes de ventilation, d’équipes de secours d’urgence, de groupes de sous-traitants et de groupes du centre de commandement.

La conception des groupes doit correspondre aux responsabilités réelles. Si les groupes sont trop larges, des utilisateurs non concernés peuvent entendre trop de messages. S’ils sont trop étroits, la coordination d’urgence peut devenir lente. La plateforme de dispatching doit prendre en charge des appels de groupe flexibles, la communication intergroupes, la priorité d’urgence et des groupes de commandement temporaires pour la réponse aux incidents.

Les autorisations sont également importantes. Tous les utilisateurs ne doivent pas pouvoir appeler tous les groupes ni déclencher des diffusions d’urgence. Les dispatchers, superviseurs, chefs d’équipe et travailleurs de terrain doivent disposer de droits de communication différents selon la structure de gestion de la mine.

La communication d’urgence nécessite une planification des priorités

Les opérations minières ont des exigences strictes de sécurité. L’intégration de communication doit donc prendre en compte la priorité d’urgence dès le départ. Les appels d’urgence, les diffusions d’alarme, la communication des équipes de secours, les avis d’évacuation et les instructions de commandement doivent avoir une priorité supérieure à la communication de production courante.

Le système doit définir ce qui se passe lorsqu’une alarme d’urgence est déclenchée. Quels groupes radio reçoivent le message ? Le dispatcher reçoit-il une notification contextuelle ? Le système doit-il enregistrer l’appel ? Le centre de commandement peut-il prendre le pas sur la communication normale ? Le message peut-il être répété automatiquement jusqu’à accusé de réception ?

Ces règles doivent être configurées avant la mise en service du système. Un système de communication qui fonctionne bien au quotidien peut encore échouer en situation d’urgence si les priorités, les autorisations et la liaison d’alarme ne sont pas clairement conçues.

Dans les projets de mines intelligentes, l’intégration radio ne doit pas seulement résoudre la conversation entre systèmes. Elle doit soutenir un commandement plus rapide, une réponse plus sûre, la liaison des alarmes et une action terrain coordonnée.

Ce que comprend l’architecture complète

Une architecture complète d’intégration radio pour mine intelligente comprend généralement des systèmes radio de terrain, des passerelles radio, une interconnexion SIP ou RoIP, des serveurs de dispatching, des consoles de commandement, des systèmes de surveillance, des plateformes d’alarmes IoT, une infrastructure réseau et des modules optionnels d’enregistrement ou de gestion.

La couche terrain comprend les radios analogiques, les radios DMR, les terminaux B-TrunC, les dispositifs PoC sur réseau public, les radios embarquées, les radios portatives et d’autres terminaux de communication. La couche passerelle connecte ces systèmes à la plateforme. La couche dispatching assure la gestion des utilisateurs, les appels de groupe, l’enregistrement des appels, le traitement des urgences et la communication intersystèmes.

La couche applicative peut inclure le positionnement GIS, la vidéosurveillance, l’analyse par IA, la liaison des alarmes IoT, la diffusion d’urgence et l’intégration avec la plateforme de gestion opérationnelle de la mine. Cette architecture en couches aide la mine à s’étendre progressivement tout en gardant le système maîtrisable.

Le déploiement doit suivre une stratégie progressive

Pour de nombreuses mines, la meilleure approche n’est pas d’intégrer tous les systèmes en même temps. Un déploiement par phases est plus sûr et plus facile à gérer. La première phase peut connecter les canaux radio les plus importants à la plateforme de dispatching. La deuxième phase peut ajouter le PTT sur réseau public, les appels SIP et l’interconnexion téléphonique. Les phases ultérieures peuvent ajouter les alarmes IoT, la liaison vidéo, la notification d’événements par IA et les flux de diffusion d’urgence.

Cette stratégie progressive réduit les risques techniques. Elle permet aussi à l’équipe projet de tester la qualité de communication, les habitudes des opérateurs, les paramètres de groupe, la stabilité des passerelles, les règles d’enregistrement et les processus d’urgence avant d’étendre le système à davantage de services.

Les essais pilotes sont fortement recommandés. Un petit nombre de canaux radio représentatifs et de groupes d’utilisateurs peut être connecté en premier. Après confirmation de la qualité vocale, de la latence, des autorisations et du flux de dispatching, le système peut être étendu à davantage d’appareils et de zones minières.

Points techniques clés à vérifier

Plusieurs points techniques doivent être examinés lors de la conception et de la réception. Le premier est la qualité audio. Les niveaux audio de la passerelle radio, le bruit, le délai, l’écho et le comportement push-to-talk doivent être réglés avec soin. Une mauvaise qualité audio réduira la confiance des utilisateurs même si le système est techniquement connecté.

Le deuxième est la compatibilité des protocoles. L’équipe projet doit confirmer si la passerelle se connecte par SIP, audio analogique, câbles d’interface radio, protocoles IP, API de plateforme ou interfaces trunkées dédiées. Différents systèmes radio peuvent nécessiter différentes méthodes d’accès.

Le troisième est la fiabilité. Les mines peuvent présenter des environnements difficiles, des réseaux instables, des coupures d’alimentation et des exigences de sécurité élevées. Les passerelles, serveurs, commutateurs réseau et clients de dispatching doivent être déployés avec une protection électrique adaptée, une planification de secours et des procédures de maintenance.

Exploitation et maintenance à long terme

Après le déploiement, le système de communication nécessite une exploitation et une maintenance régulières. Les administrateurs doivent gérer les comptes utilisateurs, mettre à jour les structures de groupes, vérifier l’état des passerelles, examiner les enregistrements d’appels, maintenir les listes de terminaux et tester les procédures de communication d’urgence.

Si la mine continue d’ajouter de nouveaux systèmes IoT, caméras, véhicules, radios ou services, la plateforme de communication doit également être mise à jour. Une bonne architecture d’intégration doit prendre en charge l’expansion future sans nécessiter une refonte complète.

La formation ne doit pas être ignorée. Les dispatchers doivent comprendre les appels intersystèmes, la priorité d’urgence, la liaison d’alarme, la recherche d’enregistrements et la gestion des groupes. Les travailleurs de terrain doivent savoir comment leurs radios existantes interagissent avec la nouvelle plateforme de mine intelligente, surtout pendant les communications d’urgence.

Valeur pratique pour la construction de mines intelligentes

Le but de l’intégration de différentes radios n’est pas de montrer la complexité du système. Le véritable objectif est d’améliorer la sécurité, l’efficacité du commandement et la couverture pratique de communication. Lorsque radios analogiques, systèmes numériques trunkés, terminaux PoC, systèmes SIP, alarmes IoT et plateformes de dispatching fonctionnent ensemble, la mine peut répondre plus rapidement aux événements anormaux.

Cela améliore également la valeur des systèmes existants. Les anciennes radios peuvent continuer à servir les équipes locales. Les nouveaux outils de communication haut débit peuvent soutenir des applications mobiles et visuelles. La plateforme de dispatching peut coordonner différentes ressources. Les systèmes IoT et IA peuvent pousser les alertes dans les flux de communication au lieu de rester isolés.

Pour les projets de mines intelligentes, la convergence de communication doit être traitée comme une capacité fondamentale. Sans communication intersystèmes fiable, les données de surveillance et les plateformes numériques ne peuvent pas soutenir pleinement les opérations terrain. Avec une conception appropriée basée sur des passerelles, les systèmes radio existants peuvent devenir une partie d’un réseau de communication minier plus solide, plus sûr et plus intelligent.

FAQ

Les anciennes radios analogiques peuvent-elles encore être utilisées dans un projet de mine intelligente ?

Oui. Les radios analogiques peuvent souvent être connectées par des passerelles radio ou des dispositifs d’interface audio. Cela permet à la mine de conserver ses radios existantes tout en ajoutant l’accès à la plateforme de dispatching et la communication intersystèmes.

Chaque système radio a-t-il besoin d’une passerelle séparée ?

Pas toujours. Cela dépend du type de radio, du nombre de canaux, de la méthode d’interface et de l’objectif d’intégration. Certaines passerelles peuvent prendre en charge plusieurs canaux, tandis que différents systèmes peuvent nécessiter des dispositifs d’accès séparés ou des interfaces dédiées.

Les alarmes radio peuvent-elles être liées aux alarmes de capteurs IoT ?

Oui. Lorsque la plateforme IoT et la plateforme de communication sont intégrées, les alarmes de capteurs peuvent déclencher des notifications vocales, des actions de dispatching ou des diffusions vers des groupes radio. Le flux exact dépend de l’interface de la plateforme et de la configuration du projet.

Comment contrôler le délai audio ?

Le délai doit être testé sur l’ensemble du trajet, y compris l’interface radio, la passerelle, le réseau, le serveur de dispatching et le terminal. Une bonne planification réseau, des réglages de codec, un ajustement de la passerelle et des performances serveur adaptées peuvent aider à maintenir le délai dans une plage acceptable.

Que faut-il tester avant la réception finale ?

L’équipe projet doit tester les appels intersystèmes, la communication de groupe, la priorité d’urgence, la diffusion d’alarme, la qualité audio, la stabilité des passerelles, l’exploitation du dispatching, l’enregistrement, la récupération réseau et le contrôle des autorisations utilisateur avant l’acceptation du système.
