Une console de diffusion peut signaler qu'une annonce a été envoyée alors qu'un atelier reste silencieux, qu'un haut-parleur d'un bâtiment adjacent diffuse le message, ou que des employés entendent une tonalité mais ne comprennent pas l'instruction. Ces résultats sont des pannes différentes. Un statut d'appel réussi ne prouve pas à lui seul qu'un message de diffusion a atteint les bonnes personnes dans la bonne zone.
La vérification doit donc suivre l'annonce au-delà de l'écran de répartition : depuis la zone de diffusion sélectionnée et la décision de contrôle d'appel, en passant par le chemin de distribution audio, jusqu'au haut-parleur ou à l'amplificateur récepteur et à la position d'écoute réelle. La vérification doit également établir que les haut-parleurs et amplificateurs situés en dehors de la zone sélectionnée ne sont pas activés involontairement ni affectés à son flux de diffusion.
Preuves de distribution et limites d'acceptation
Avant de tester, définissez ce que signifie distribué. Un serveur peut marquer une tâche comme terminée après avoir transféré l'audio, tandis qu'un terminal peut acquitter une session sans confirmer la sortie du haut-parleur. Les critères d'acceptation doivent identifier les preuves requises à chaque couche plutôt que de se fier à une seule étiquette d'état.
Quatre niveaux de preuve distincts
Routage : la destination autorisée est résolue vers la zone et les terminaux prévus ; cela ne prouve pas leur disponibilité.
Session et médias : la patte d'appel SIP, le cas échéant, a été acceptée et les médias transmis. Les compteurs du récepteur, les captures ou RTCP peuvent établir la réception, pas la sortie audible.
Lecture : l'état du terminal ou un observateur confirme la reproduction. Un indicateur de sortie activée peut ne pas détecter un haut-parleur ou un circuit défectueux.
Écoute : le message respecte les critères convenus d'audibilité et d'intelligibilité aux positions occupées dans des conditions de bruit représentatives.
Vérifiez également la bonne exclusion : les terminaux non concernés doivent rester inactifs. Le son qui s'échappe par une porte ouverte est un problème acoustique ; un haut-parleur non ciblé qui reçoit le flux est un défaut de routage.

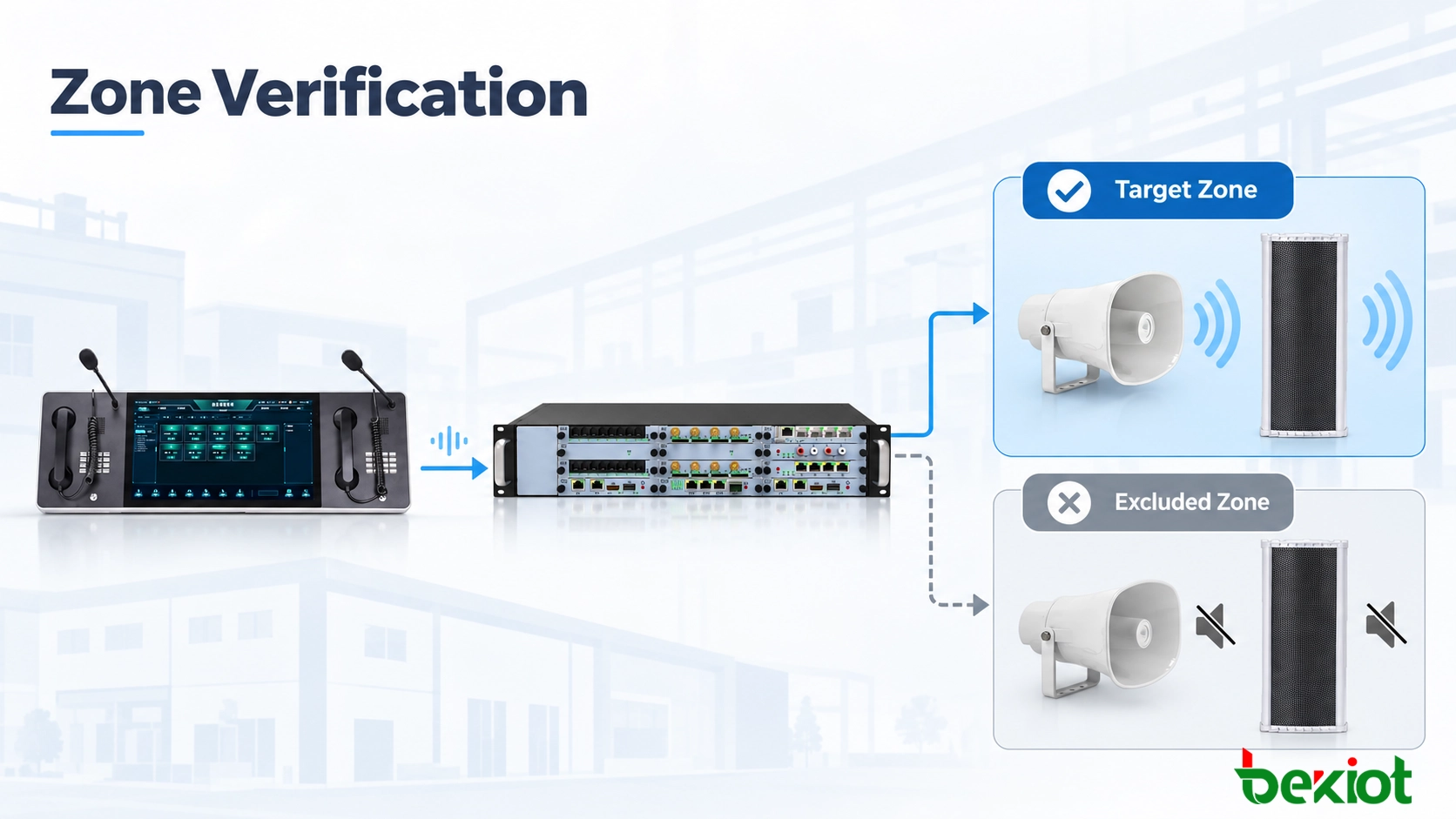

Fig. 1 - Une zone est vérifiée par le routage, la réception des médias, la lecture physique et les preuves aux positions d'écoute, avec des contrôles des zones non prévues.
Cartographie des zones et vérification des terminaux
Un test significatif commence par le plan de zones approuvé tel que construit. Le nom affiché sur une console de diffusion peut différer de l'extension SIP, du groupe multicast, du canal d'amplificateur et du nom de la zone physique. Sans un enregistrement de correspondance commun, les techniciens peuvent démontrer qu'un numéro se connecte, mais pas qu'il représente la bonne zone.
Enregistrez la destination réelle derrière chaque nom de zone
Préparez un enregistrement de zone contenant :
Source : microphone, console ou tâche automatisée et rôle de l'opérateur.
Cible : zone affichée, ID d'extension/groupe et autorisations pertinentes.
Terminaux actifs : ID des haut-parleurs, canaux d'amplificateur et emplacements installés.
Terminaux exclus : zones adjacentes ou restreintes qui doivent rester inactives.
Points de contrôle d'écoute : positions occupées, bruyantes, éloignées et limites.
Traçabilité : révision de la carte, ID de tâche, preuves, observations et résultat.
Par exemple, une zone de chargement A hypothétique contient deux haut-parleurs à cornet SIP et un amplificateur réseau. Les trois doivent s'activer, tandis que le terminal du bureau de l'entrepôt reste inactif. Cela illustre un plan de test, et non une conception de système prescrite.
Utilisez la même révision de carte de zones pour les étiquettes de la console, les groupes du serveur de diffusion et les plans d'installation. Un haut-parleur déplacé entre des bâtiments ou remplacé après maintenance peut conserver un ancien identifiant ou abonnement ; comparez l'inventaire actuel des appareils avec la base d'acceptation approuvée avant les tests sur site.
Vérifiez la vue de l'opérateur par rapport au site installé
Testez depuis l'interface opérateur de production. Un ordinateur portable appelant directement un haut-parleur peut contourner des raccourcis ou autorisations incorrects de la console. Sélectionnez la zone affichée, envoyez un message de test unique et comparez le groupe résolu avec la liste des terminaux telle que construite.
Les exemples de sources de diffusion incluent le microphone de diffusion SIP GP600 et la console de diffusion et de répartition IP DSC-173 de Becke Telcom. La vérification concerne les affectations réelles de zones et les autorisations utilisateur, pas seulement la capacité de passer des appels.
Produit associé : Microphone de diffusion SIP GP600
Vérification de la signalisation SIP et de la distribution RTP
Si la zone sélectionnée se comporte incorrectement, isolez la signalisation, la distribution des médias et la lecture avant de modifier les groupes ou le gain du haut-parleur.
Interprétez les réponses SIP et la négociation SDP
Un dialogue SIP peut être établi via INVITE, une réponse 2xx réussie et ACK. L'offre/réponse SDP se produit généralement dans l'INVITE et la réponse, mais une offre différée peut apparaître dans la réponse 2xx et recevoir sa réponse dans l'ACK. Un 200 OK confirme l'acceptation par cette patte d'appel, pas la distribution RTP ni la lecture sur chaque haut-parleur.
Vérifiez l'identité de l'appelant, l'URI de destination, la résolution de groupe, les codes de réponse et les pattes d'appel individuelles. Un serveur de diffusion peut terminer SIP et distribuer l'audio multicast sans dialogues SIP vers les récepteurs. Notez si l'état s'applique au groupe ou à chaque terminal.
Vérifiez séparément la distribution unicast et multicast
En unicast, la plateforme peut envoyer des flux RTP séparés. Vérifiez les paramètres de médias SDP, les adresses IP, les ports et les types de charge utile, puis confirmez l'arrivée des paquets au récepteur. Les trous de séquence, la gigue ou les statistiques RTCP décrivent la qualité du transport, pas la sortie du haut-parleur.
En multicast, vérifiez l'adresse et le port du groupe, l'adhésion IGMP du récepteur, le snooping et le fonctionnement du querier. Entre sous-réseaux, vérifiez le routage multicast. Une capture côté source seule ne peut pas prouver la réception sur un haut-parleur distant ; vérifiez le segment d'accès concerné.
Comparez les terminaux fonctionnels et défaillants dans les mêmes conditions. Utilisez de courtes captures autorisées lorsque les journaux sont insuffisants, en notant l'heure, le VLAN et l'emplacement de capture.
Pour les défauts multicast affectant un seul sous-réseau, examinez l'expiration de l'adhésion IGMP, les règles de contrôle d'accès, la portée des adresses et le chemin entre l'émetteur et le récepteur. Évitez de supposer qu'un appel téléphonique unicast fonctionnel prouve que la diffusion multicast est saine.
Vérifiez le décodage, l'amplification et la sortie
RTP peut arriver alors que la lecture échoue à cause d'une mise en sourdine, d'une incompatibilité de codec, d'une protection d'amplificateur, d'un câblage rompu ou d'un audio concurrent. Vérifiez l'état du décodeur et de la sortie, le gain et le chemin de signal physique avant d'ajuster les niveaux.
Les terminaux tels que le haut-parleur à cornet SIP PA-BHS-IP30 et le haut-parleur colonne SIP SK12 de Becke Telcom nécessitent une vérification spécifique au modèle et au firmware ; ne supposez pas des capacités identiques d'acquittement ou de supervision des défauts.

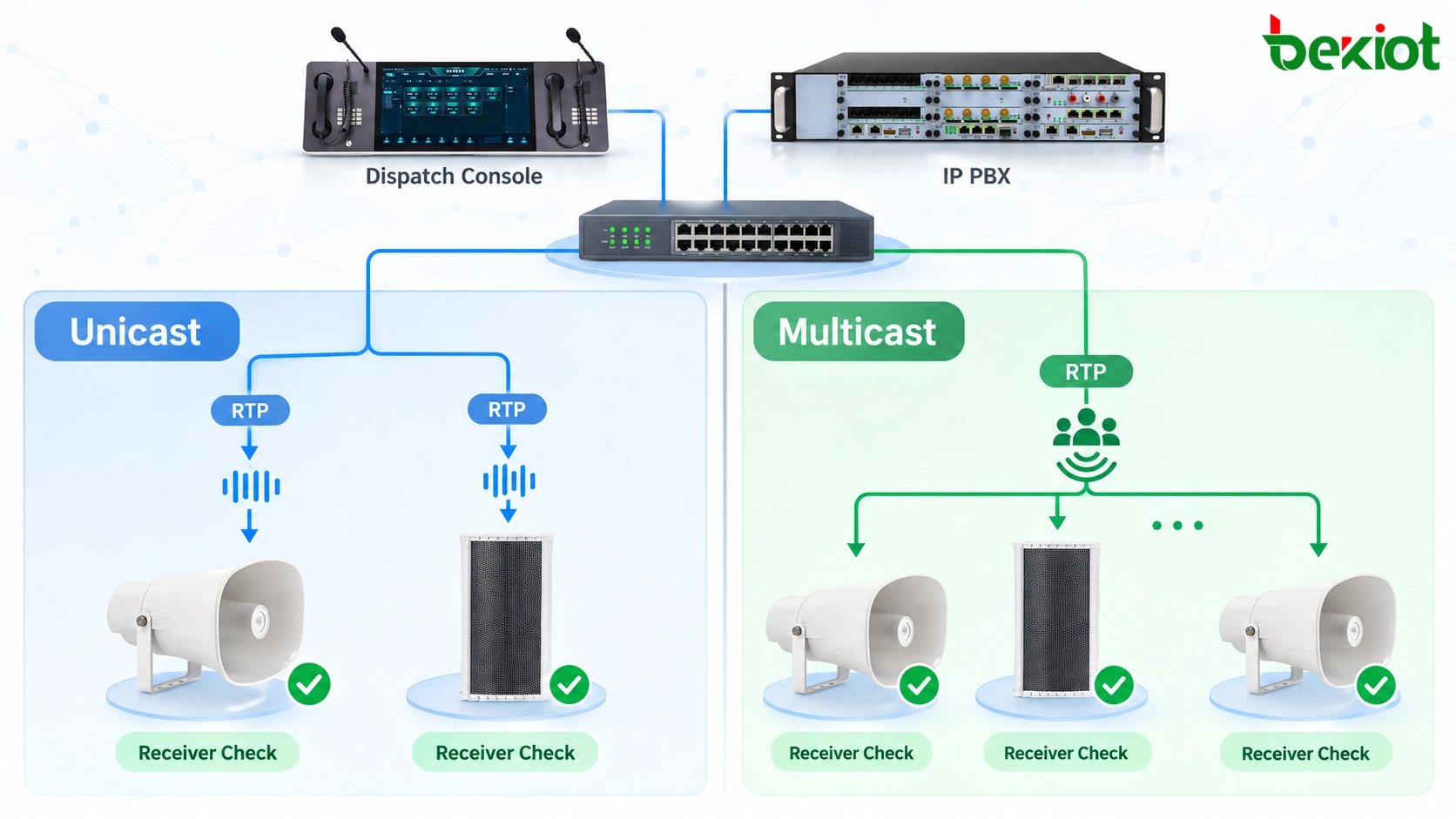

Fig. 2 - Les preuves requises au niveau d'un récepteur diffèrent entre les pattes d'appel unicast et les flux multicast ; aucune des deux méthodes de transport ne garantit à elle seule une lecture audible.
Couverture acoustique et intelligibilité de la parole
Les tests sur site déterminent si les personnes comprennent le message aux positions occupées, pas seulement sous un haut-parleur. Les machines, la circulation et la réverbération peuvent modifier le résultat, il faut donc enregistrer les conditions d'exploitation.
Utilisez un test vocal reproductible, pas seulement une tonalité
Utilisez un test parlé reproductible comprenant un début, un identifiant de zone, des mots distinctifs et une fin claire. Les tonalités ne peuvent pas montrer si les instructions sont comprises ou si les premières syllabes sont coupées. Testez la diffusion en direct depuis le microphone normal et la touche de parole.
Observez les positions éloignées, bruyantes et limites. Notez les mots coupés, les coupures, les échos et les différences de synchronisation entre haut-parleurs qui se chevauchent.
Lancez plus d'une annonce aux points problématiques. Une perte intermittente du premier mot peut dépendre de la séquence d'activation, du réveil de l'amplificateur ou du temps d'attente de l'opérateur après l'invite de parole. Notez si le défaut se produit à chaque transmission ou seulement à certaines tentatives.
Évaluez la parole sous bruit d'exploitation
Testez pendant une exploitation représentative. La pression acoustique seule n'établit pas l'intelligibilité ; utilisez STI ou STIPA lorsque le projet l'exige.
Appliquez la procédure de mesure IEC 60268-16 pertinente lorsqu'elle est spécifiée ; aucun seuil universel de niveau sonore ou d'intelligibilité ne convient à tous les sites. Enregistrez les instruments étalonnés, le bruit de fond et les critères contractuels. Une acceptation générale de diffusion ne certifie pas un système réglementé d'alarme vocale incendie.
Si des mesures sont requises, gardez le microphone de mesure et les conditions de test cohérents avec la méthode spécifiée. Les lectures informelles de niveau sonore sur smartphone peuvent aider à localiser une position faible, mais ne doivent pas être présentées comme des résultats d'intelligibilité étalonnés.
Vérifiez à la fois la couverture et l'exclusion de zone
Aux limites, vérifiez l'activation des terminaux séparément de la fuite sonore. Un débordement acoustique peut nécessiter de réorienter les haut-parleurs ; un haut-parleur actif non prévu suggère une mauvaise affectation de groupe, de canal ou de flux.

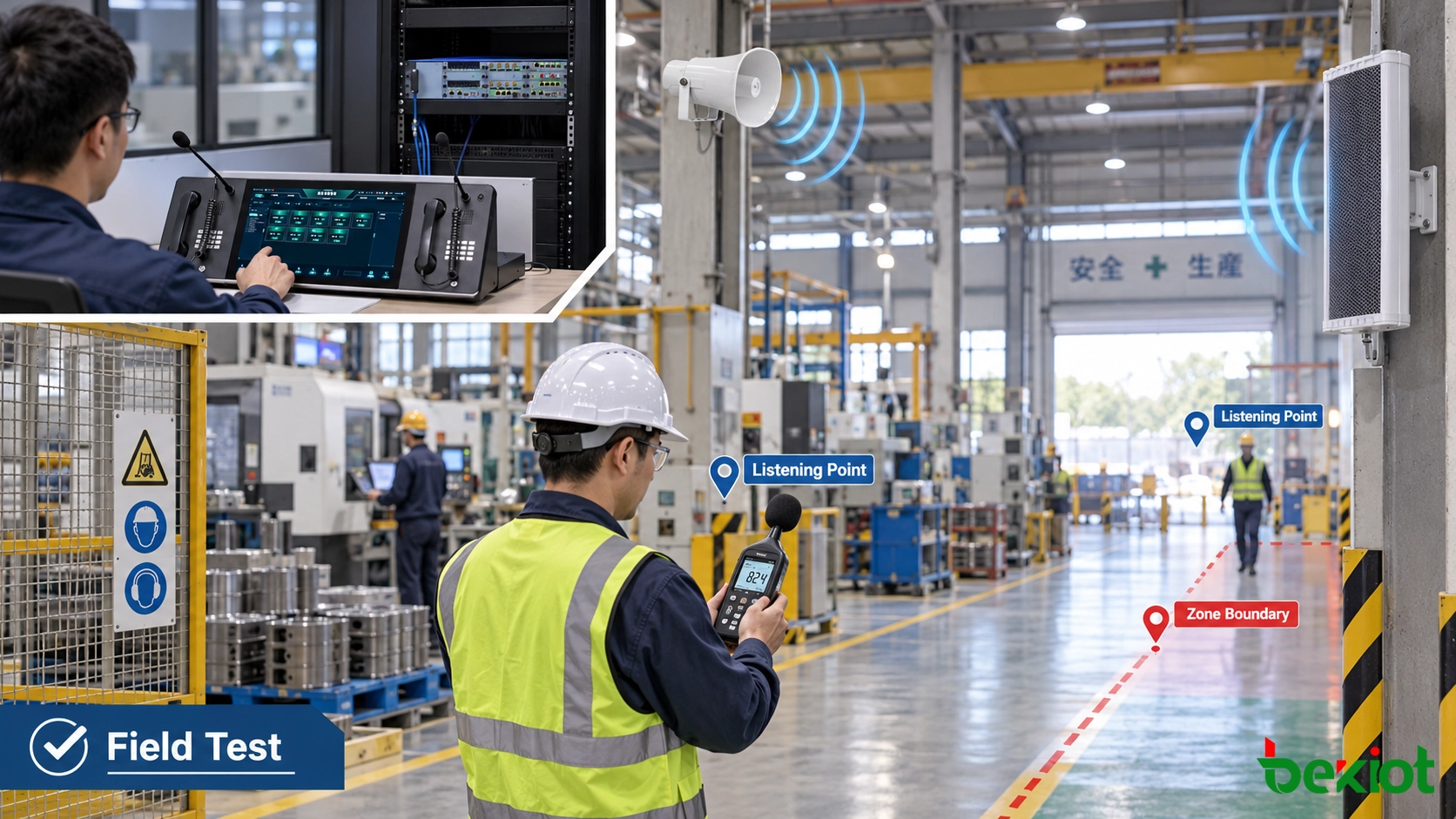

Fig. 3 - Les observateurs sur site vérifient des messages parlés complets à des positions d'écoute définies et contrôlent que les zones adjacentes ne sont pas activées involontairement.
Tests d'acceptation et isolation des défauts
Testez les états prévus, exclus et dégradés
Distribution d'une seule zone : sélectionnez chaque zone depuis une source autorisée ; confirmez ses terminaux attendus et ses positions d'écoute sur site tout en vérifiant au moins une destination voisine interdite.
Distribution de zones combinées : sélectionnez le groupe de zones approuvé ; confirmez l'appartenance et vérifiez les affectations de terminaux qui se chevauchent pour une lecture en double ou déformée.
Contrôle des autorisations de l'opérateur : tentez une destination restreinte avec un rôle qui n'y a pas accès ; vérifiez un rejet contrôlé sans diffusion involontaire.
Contrôle de source concurrente : introduisez une deuxième demande de diffusion pendant une annonce contrôlée ; confirmez uniquement le comportement de conflit spécifié pour la plateforme. Ne supposez pas que tous les produits prennent en charge la même priorité de dérogation.
Contrôle de perte de terminal : isolez un haut-parleur ou un amplificateur de test à l'aide d'une méthode approuvée ; notez ce que la plateforme signale et si la couverture restante de la zone respecte les critères convenus pour l'état dégradé.
Contrôle de récupération : restaurez le service et répétez la distribution sans vous fier à un état d'appareil obsolète, à une ancienne appartenance de groupe ou à un enregistrement antérieur d'achèvement de tâche.
Enregistrement d'acceptation illustratif
Modèle de test illustratif pour la zone de chargement A ; aucun résultat n'est présumé réussi. Enregistrez séparément les résultats observés et les témoins.
| Vérification | Résultat attendu | Preuves à conserver |
|---|---|---|
| Sélection de la console | La zone de chargement A est résolue en ID de terminaux approuvés | Révision de la carte de zones et ID d'événement de répartition |
| Session et transport | Les chemins de médias configurés atteignent les récepteurs attendus | Journaux SIP, compteurs de récepteur ou captures ciblées |
| Lecture du haut-parleur | Tous les haut-parleurs affectés reproduisent l'intégralité du message de test | État de sortie de l'appareil et notes de l'observateur sur site |
| Exclusion de zone | Les terminaux du bureau de l'entrepôt restent inactifs | État des terminaux et observation des limites |
| Intelligibilité de la parole | Les positions désignées respectent les critères spécifiques au projet | Feuille d'écoute et résultats de mesure si spécifiés |
| Récupération | Le terminal revient à l'état de fonctionnement requis après restauration | Enregistrement du test répété et exceptions restantes |
Corrélez les enregistrements de répartition, de récepteur et de terrain par ID de tâche ou horodatage. Marquez chaque critère réussi, échoué ou non testé ; la réussite d'autres haut-parleurs ne peut pas valider un terminal non vérifié.
Appliquez un ordre d'isolation des défauts
Classez les défauts avant de faire des changements : des destinations incorrectes indiquent des erreurs de mappage ; l'absence de RTP indique un problème de transfert ; du RTP sans son indique un problème de lecture ou d'amplification ; une parole peu claire nécessite une investigation acoustique. Retestez à la fois les zones cibles et exclues.
Définissez les conditions d'acceptation et de retest
La signature identifie les révisions de configuration approuvées, les témoins, les conditions de test, les méthodes de mesure et les défauts ouverts. Un terminal hors ligne reste dans le périmètre à moins qu'un changement approuvé ne le supprime.
Retestez après des changements importants de mappage de groupes, de placement des haut-parleurs, d'autorisations, de chemins de médias réseau ou d'acoustique. La surveillance continue des appareils complète, mais ne remplace pas, les contrôles d'écoute périodiques sur site.
FAQ
Les annonces en direct et préenregistrées doivent-elles utiliser le même test d'acceptation ?
Ils doivent partager les critères de destination et d'audibilité, mais leurs chemins d'exécution nécessitent des contrôles séparés. Un fichier préenregistré peut contourner l'entrée microphone en direct, utiliser un traitement de niveau différent ou démarrer selon une planification. Testez chaque chemin sur lequel le projet s'appuie réellement, y compris le début et la fin du message.
Que faire si un amplificateur analogique existant ne fournit aucun état de terminal ?
Ne traitez pas la transmission réussie du serveur de diffusion comme une preuve de sortie analogique. Ajoutez des preuves provenant des contacts de défaut ou des mesures disponibles de l'amplificateur, d'un circuit de haut-parleur supervisé lorsqu'il est fourni, et des observations directes de lecture sur site. Enregistrez explicitement la limitation de supervision.
Un acquittement humain séparé est-il requis après chaque diffusion ?
Pas automatiquement. Les annonces de routine peuvent être acceptées par des tests techniques et des contrôles périodiques sur site, tandis que les instructions critiques pour la sécurité peuvent nécessiter un acquittement opérationnel par un superviseur ou une équipe d'intervention. L'exigence d'acquittement doit être définie par la procédure du site, et non supposée comme une fonction du protocole SIP.
Comment vérifier les annonces multilingues ?
Vérifiez à la fois l'affectation langue-zone et le message parlé réel. Un flux techniquement correct peut rester opérationnellement incorrect si un fichier spécifique à une langue est affecté au mauvais public. Utilisez des réviseurs qualifiés pour le contenu et la prononciation lorsque la compréhension est essentielle.
Comment évaluer la diffusion lorsque les travailleurs portent une protection auditive ?
Évaluez le message dans les conditions dans lesquelles le personnel travaille réellement, y compris le type et l'ajustement de sa protection auditive. Une mesure satisfaisante à une position de microphone non protégée ne prouve pas qu'un travailleur portant des bouchons ou un casque antibruit reconnaîtra chaque instruction. Lorsque l'évaluation des risques du site l'exige, évaluez des alertes visuelles complémentaires, une confirmation procédurale ou d'autres canaux de notification approuvés plutôt que de compter uniquement sur une diffusion plus forte.
