Les radios VHF sont encore largement utilisées dans l'aviation, les communications maritimes, les ports, les usines, l'exploitation minière à ciel ouvert, la prévention des incendies de forêt, les opérations sur le terrain et les environnements de répartition industrielle. Bien que de nombreuses organisations migrent vers des plateformes de commandement basées sur IP, les réseaux radio VHF existants restent souvent précieux car ils fournissent une communication directe, fiable et familière de type « push-to-talk » dans les zones ouvertes. La question pratique n'est pas de savoir si ces radios doivent être remplacées immédiatement, mais comment elles peuvent être connectées à un système moderne de commandement et de répartition sans perdre leurs avantages d'origine.

Une solution d'intégration bien conçue utilise une passerelle RoIP, des câbles d'interface radio personnalisés, une conversion de communication basée sur SIP, un accès à la console de répartition, un enregistrement et une interconnexion PTT à large bande optionnelle. Cela permet aux radios VHF existantes de faire partie d'un environnement de communication plus vaste où les opérateurs peuvent répartir les utilisateurs radio, les terminaux IP, les téléphones SIP, les utilisateurs PTT à large bande et le personnel de la salle de contrôle à partir d'une seule plateforme.

Produit associé : Système de commandement et de répartition Becke

Pourquoi le VHF est toujours important dans les communications de terrain

VHF signifie Very High Frequency (Très Haute Fréquence). Il fonctionne dans la gamme de fréquences de 30 MHz à 300 MHz et est largement utilisé dans la télédiffusion, la radiodiffusion FM, la radio amateur, l'aviation, les communications maritimes et les applications radio bidirectionnelles industrielles. Dans de nombreux scénarios de communication extérieurs et régionaux, le VHF reste utile car ses caractéristiques de propagation sont différentes des systèmes à plus haute fréquence.

Les signaux radio VHF se déplacent généralement en visibilité directe. Dans les zones de couverture visible ou quasi visible, ils peuvent fournir une communication locale claire pour les applications urbaines, régionales, industrielles et de services sur le terrain. Par rapport aux signaux de fréquence plus élevée comme UHF, le VHF fonctionne souvent mieux lorsqu'il traverse des obstacles légers tels que des arbres, des structures légères ou des bâtiments de faible densité. Cependant, lorsque le signal rencontre de grands obstacles, des collines, des bâtiments denses ou un terrain complexe, une atténuation et une réflexion peuvent encore se produire.

Cela rend le VHF particulièrement adapté aux environnements ouverts et semi-ouverts. L'aviation, les opérations maritimes, les cours d'usine, les ports, les zones de stockage extérieures, les mines à ciel ouvert, la surveillance des incendies de forêt, le travail de terrain d'urgence et les équipes d'exploration extérieure continuent souvent de compter sur le VHF car le réseau radio est simple, direct et éprouvé dans une utilisation à long terme.

Avantage de distance en zones ouvertes

L'une des raisons importantes pour lesquelles les radios VHF sont encore utilisées est la distance de communication. Dans les zones ouvertes avec des obstacles limités, les radios VHF peuvent prendre en charge une communication de plusieurs dizaines de kilomètres à plus d'une centaine de kilomètres, selon la hauteur de l'antenne, la puissance d'émission, le terrain, la configuration de la radio et les conditions environnementales. Lorsque le trajet du signal est dégagé, le VHF peut maintenir une communication vocale stable à longue distance plus facilement que de nombreux systèmes sans fil à courte portée.

Cela ne signifie pas que le VHF peut résoudre tous les problèmes de couverture. Les montagnes, les bâtiments denses, les tunnels, les zones souterraines, les grandes structures en acier et les installations industrielles complexes peuvent réduire la couverture. Pour cette raison, l'intégration du système de commandement ne doit pas seulement considérer la radio elle-même, mais aussi l'emplacement de l'antenne, la conception des répéteurs, l'emplacement de la passerelle, le backhaul réseau, l'accès à la salle de répartition et les méthodes de repli d'urgence.

Dans les projets pratiques, l'objectif est de conserver l'avantage de couverture VHF existant tout en ajoutant une capacité de répartition IP. La radio VHF continue de servir les utilisateurs de terrain, tandis que le centre de commandement gagne en contrôle centralisé, en enregistrement, en accès à distance et en coordination multisystème.

Le problème des réseaux radio isolés

De nombreux systèmes VHF ont été construits comme des réseaux radio indépendants. Les utilisateurs de terrain peuvent se parler, mais le système peut ne pas être connecté à la plateforme de commandement d'entreprise, à la console de répartition IP, au système de communication d'urgence, à la plateforme vidéo, au réseau PTT à large bande ou au système de communication de bureau. Cette séparation limite l'efficacité opérationnelle.

Par exemple, un opérateur en salle de contrôle peut avoir besoin d'utiliser un microphone radio physique au lieu d'une console de répartition. Un centre de gestion à distance peut ne pas être en mesure de parler directement aux utilisateurs VHF. La voix radio peut ne pas être enregistrée avec les autres enregistrements de répartition. Les utilisateurs PTT à large bande peuvent être incapables de communiquer avec les utilisateurs de radio VHF traditionnels. Lorsqu'un incident se produit, l'équipe peut avoir besoin de basculer entre les dispositifs radio, les téléphones, les systèmes vidéo et les logiciels de répartition.

Connecter les radios VHF à un système de commandement et de répartition résout cette fragmentation. Le canal radio devient une ressource de communication accessible dans la plateforme de répartition. Les opérateurs peuvent appeler, surveiller, enregistrer, coordonner et gérer les communications radio avec d'autres ressources vocales et de répartition.

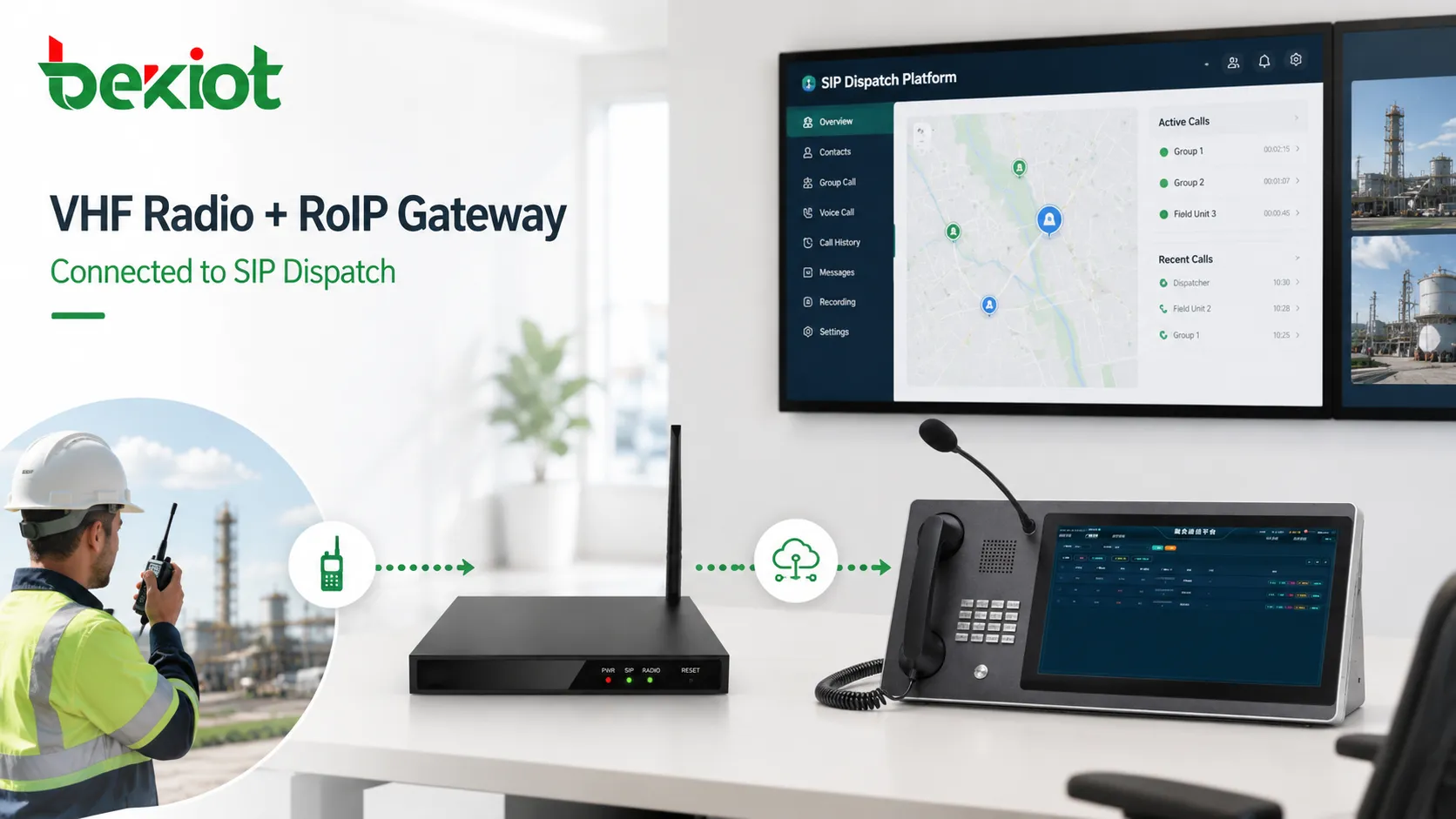

Une méthode basée sur une passerelle est la voie pratique

La méthode la plus pratique consiste à utiliser une passerelle RoIP ou une passerelle PTT entre la radio VHF et la plateforme de répartition. La passerelle se connecte à la radio via une interface audio et de contrôle, puis convertit la voix radio et le contrôle PTT en communication basée sur IP. Dans de nombreux déploiements, la passerelle convertit la communication radio en SIP afin qu'elle puisse s'interconnecter avec les plateformes de répartition SIP, les systèmes IPPBX, les systèmes de communication convergents et les consoles de répartition.

Cette approche évite de remplacer l'ensemble du réseau VHF. Les radios, antennes, répéteurs et habitudes des utilisateurs de terrain existants peuvent souvent rester inchangés. La passerelle agit comme un pont entre le côté radio traditionnel et le côté répartition IP. Pour les organisations qui disposent déjà d'une infrastructure VHF fonctionnelle, c'est généralement plus économique et moins perturbateur que de reconstruire le système de communication à partir de zéro.

La méthode de la passerelle est également flexible. Un canal radio peut être connecté à un port de passerelle, tandis que les projets multicanal peuvent utiliser plusieurs canaux de passerelle ou un déploiement de passerelle distribué. La conception dépend du nombre de canaux VHF, des groupes de répartition requis, de la politique d'enregistrement, de la disposition du site distant et de la structure du centre de commandement.

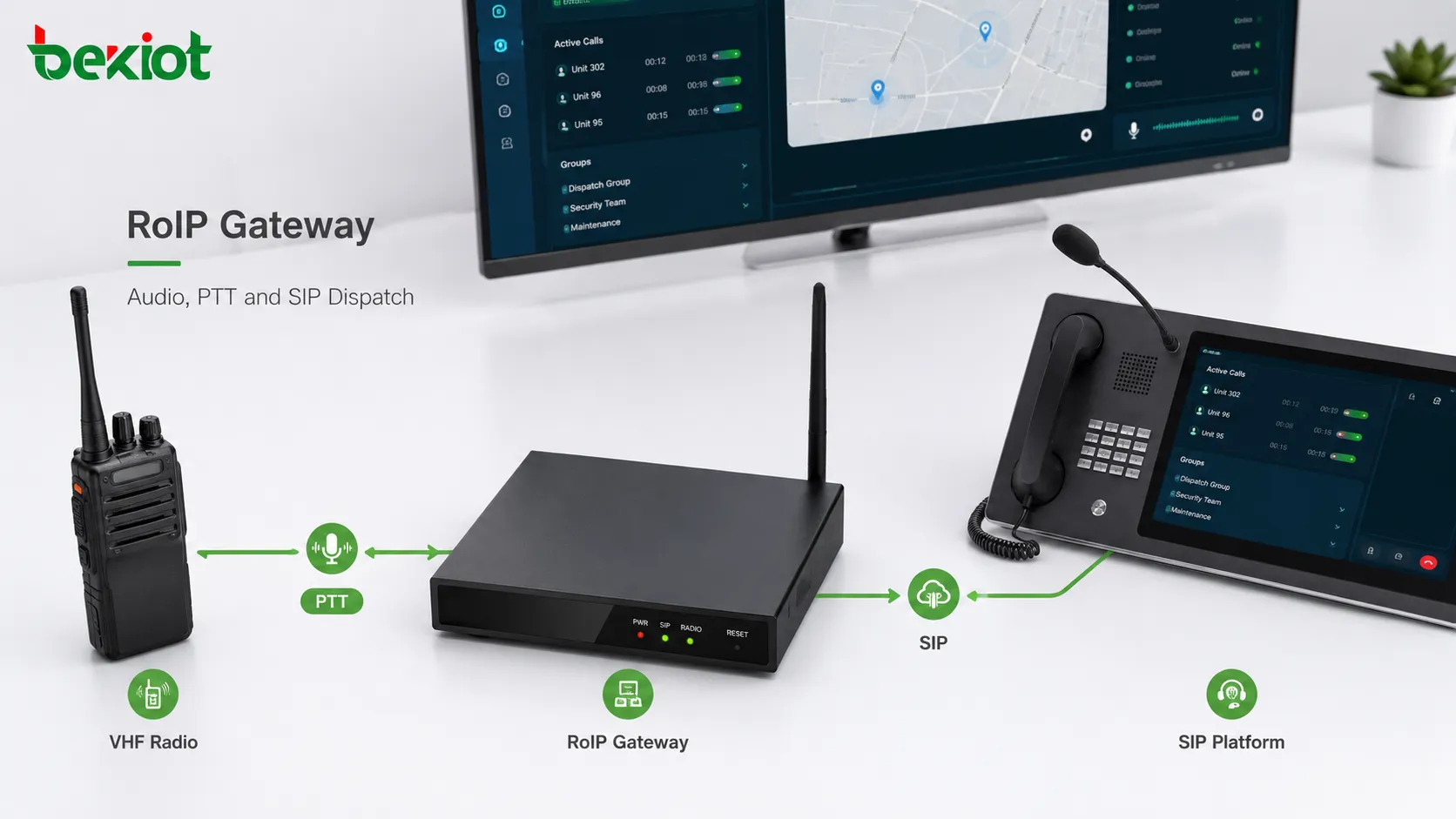

Comment fonctionne l'interface radio

Les radios VHF ont généralement besoin d'une connexion d'interface physique à la passerelle. Cette connexion peut inclure une entrée audio, une sortie audio, une commande PTT, une détection de porteuse ou un signal de squelch, une mise à la terre et parfois des broches de commande supplémentaires selon le type de radio. Un câble personnalisé est souvent nécessaire car différentes marques et modèles de radios peuvent utiliser des définitions de connecteurs différentes.

Une fois connectée, la passerelle reçoit l'audio de la radio VHF et l'envoie au système de répartition IP. Lorsque le répartiteur parle depuis la console, le terminal SIP ou le microphone de répartition, la passerelle renvoie l'audio à la radio et déclenche PTT afin que la radio puisse émettre sur le canal VHF. Cela crée une communication bidirectionnelle entre les utilisateurs de répartition IP et les utilisateurs de radio VHF.

Une bonne conception de l'interface est importante. Un mauvais ajustement du niveau audio peut causer un faible volume, une distorsion, du bruit ou un écho. Un mauvais timing PTT peut provoquer une coupure de la parole au début de la transmission. Une détection de porteuse instable peut créer une fausse activité ou des appels manqués. Par conséquent, l'intégration doit être testée avec l'équipement radio réel, le câble réel et le flux de travail de répartition réel.

Transformer la voix radio en communication SIP

La conversion SIP est un élément clé de l'intégration. SIP est largement utilisé dans la téléphonie IP, les plateformes de répartition, les systèmes d'interphonie, les passerelles et les plateformes de communication unifiée. Lorsque le canal radio VHF est converti en SIP, il peut être enregistré, routé, appelé, surveillé, enregistré ou regroupé comme les autres ressources de communication.

Cela permet aux opérateurs de répartition de parler à un canal VHF à partir d'une console de répartition IP, d'un téléphone SIP, d'un softphone ou d'une plateforme de commandement. Cela permet également au canal radio de rejoindre des flux de travail plus larges, tels que les conférences d'urgence, la répartition multipartite, les appels intersystèmes et l'enregistrement vocal. Le réseau radio ne reste plus une île isolée.

La conversion SIP ne modifie pas les caractéristiques sans fil du VHF lui-même. Les utilisateurs de radio de terrain communiquent toujours via leurs radios portables, mobiles ou de station de base. La différence est que les utilisateurs du centre de commandement peuvent désormais accéder au même canal via le système de communication IP, même lorsqu'ils sont loin du site radio.

Extension à distance via RoIP

RoIP est particulièrement précieux lorsque le site radio et le centre de commandement sont éloignés. Dans les usines sans personnel, les ports éloignés, les mines intelligentes, les sites de surveillance forestière, les grands campus ou les installations industrielles distribuées, l'équipement radio VHF peut devoir rester près de la zone de couverture, tandis que la salle de contrôle ou le centre de répartition peut être situé ailleurs.

Avec le déploiement RoIP, la passerelle peut être placée sur le site radio distant. Elle se connecte localement à la radio VHF et renvoie le trafic de communication au centre de répartition via un réseau IP. Le répartiteur peut alors parler au canal VHF depuis une console de commandement, un terminal de répartition IP ou une plateforme centralisée sans être physiquement près de l'équipement radio.

Cette conception améliore la flexibilité. Les organisations peuvent garder l'équipement radio près de l'antenne et de la zone de couverture tout en centralisant les opérations de répartition dans une salle de contrôle plus sûre, plus pratique ou plus professionnelle. Elle est également utile pour la gestion multisite, où plusieurs sites radio sont connectés à un seul centre de commandement.

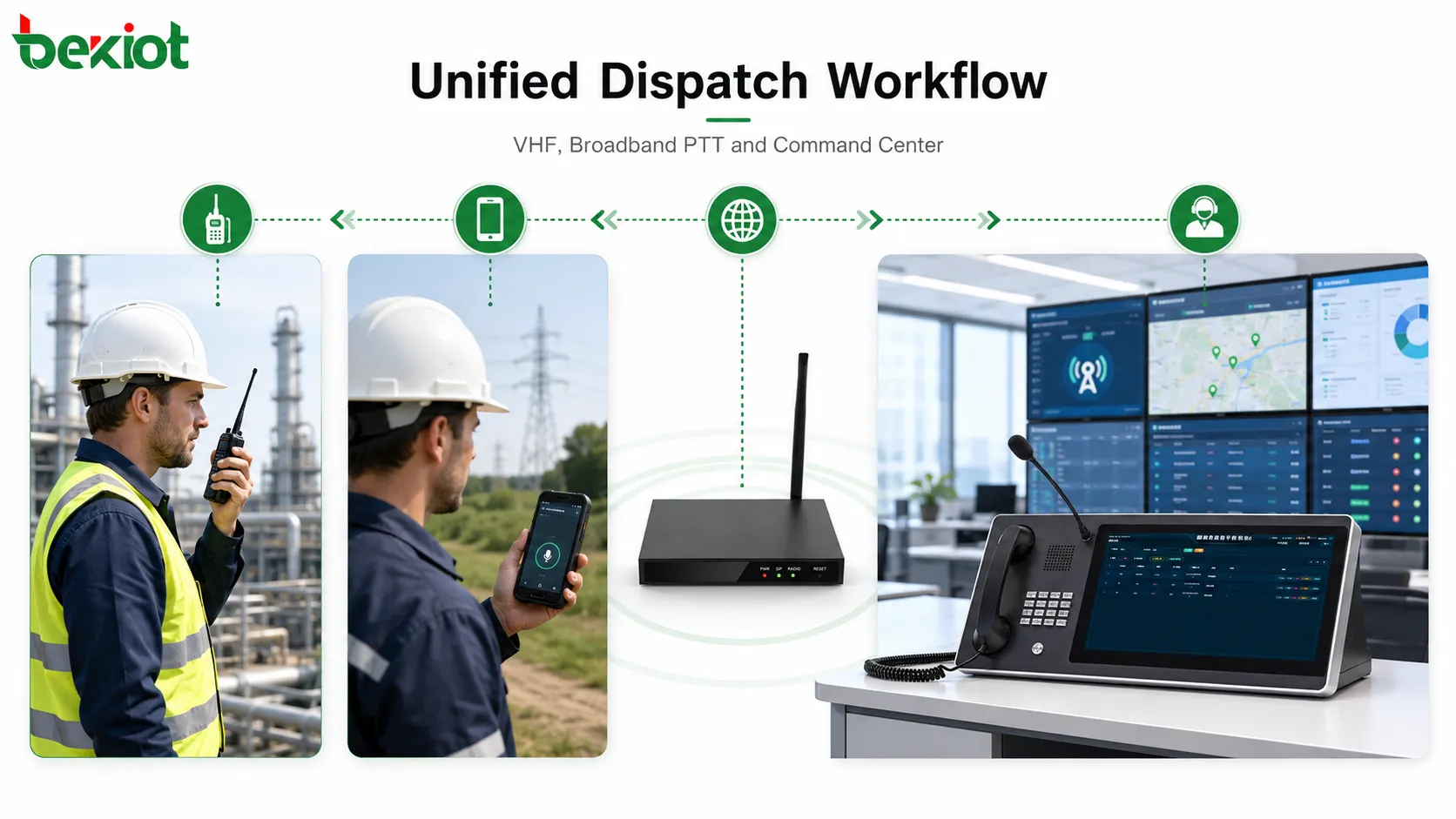

Connecter la radio à bande étroite et le PTT à large bande

De nombreuses organisations utilisent désormais à la fois des systèmes radio à bande étroite traditionnels et des systèmes PTT à large bande. Les radios VHF sont souvent utilisées par les équipes héritées, les travailleurs de terrain, les véhicules ou les utilisateurs extérieurs, tandis que le PTT à large bande peut être utilisé par les smartphones, les terminaux robustes, les utilisateurs de LTE/5G privé ou les équipes mobiles basées sur IP. Sans interconnexion, ces deux groupes ne peuvent pas communiquer efficacement.

Une plateforme de commandement et de répartition peut relier ces groupes de communication. Via la passerelle, les utilisateurs de radio VHF peuvent communiquer avec les utilisateurs PTT à large bande sous des règles de répartition contrôlées. Cela prend en charge la mise en réseau mixte, la collaboration interféquipes et la mise à niveau progressive du système. L'entreprise n'a pas besoin d'abandonner immédiatement le VHF, et les utilisateurs à large bande peuvent toujours rejoindre le flux de travail de communication radio.

Ceci est utile dans les ports, les mines, les installations énergétiques, les projets de transport, les services d'urgence, les services publics et les grands sites industriels. Différentes équipes peuvent utiliser différents terminaux, mais le centre de commandement peut les coordonner via une seule plateforme de répartition.

L'enregistrement ajoute la traçabilité

Une fois le canal VHF connecté à la plateforme de répartition, la communication radio peut être enregistrée avec les autres ressources vocales de répartition. C'est un avantage opérationnel majeur. Dans l'utilisation radio autonome traditionnelle, l'enregistrement peut être indisponible, incomplet ou séparé des autres enregistrements de communication.

L'enregistrement aide à l'examen des incidents, à la confirmation des responsabilités, à la formation, à la gestion de la sécurité, à l'évaluation des commandements et à la conformité. Pour la réponse aux urgences, la sécurité industrielle, l'exploitation des installations publiques et la gestion des transports, la capacité de rejouer les communications de répartition peut être très importante.

La conception de l'enregistrement doit inclure l'identification du canal, les horodatages, les informations sur l'utilisateur ou le groupe lorsque disponibles, la politique de stockage, les autorisations d'accès, la période de conservation et la méthode de récupération. Si la communication radio est utilisée dans des environnements sensibles ou réglementés, l'accès aux enregistrements doit être contrôlé avec soin.

Scénarios d'application typiques

L'intégration de la radio VHF convient aux environnements où la couverture radio existe déjà et où la coordination des commandements doit être améliorée. Dans le support au sol lié à l'aviation, les services maritimes, les opérations portuaires, la répartition en usine, les zones minières, la prévention des incendies de forêt, les secours en extérieur, le soutien de terrain d'urgence et la maintenance des infrastructures régionales, le VHF reste pratique car il prend en charge la communication directe sur le terrain.

Lorsque ces systèmes radio sont connectés à une plateforme de commandement, le centre de contrôle gagne une capacité de coordination plus forte. Les répartiteurs peuvent communiquer avec les utilisateurs radio de terrain, connecter les canaux radio avec les terminaux IP, enregistrer le trafic radio, gérer plusieurs sites et coordonner les équipes radio avec d'autres départements.

Pour les projets intelligents, l'intégration prend également en charge la transformation numérique. Le système radio reste utilisable, tandis que la plateforme de répartition ajoute un contrôle centralisé, un statut visuel, un lien avec les flux de travail, l'enregistrement des données et une collaboration intersystèmes.

Architecture système recommandée

Une architecture pratique comprend une couche radio VHF, une couche d'accès par passerelle, une couche de transport IP et une couche de plateforme de commandement. La couche radio VHF comprend les radios portables, les radios mobiles, les stations de base, les répéteurs, les antennes et les ressources de canal existantes. La couche d'accès par passerelle se connecte à la radio et convertit l'audio, le PTT et l'activité du canal en communication IP.

La couche de transport IP transporte le trafic SIP et multimédia entre le site radio et le centre de commandement. Cela peut utiliser le LAN, le WAN, la fibre privée, le VPN, le réseau industriel, le backhaul par micro-ondes ou une connexion réseau public sécurisée selon le projet. La couche de plateforme de commandement fournit l'opération de la console de répartition, les appels de groupe, la surveillance, l'enregistrement, la gestion des utilisateurs, le lien avec les événements et l'intégration avec d'autres ressources de communication.

Pour les déploiements plus importants, le système peut également inclure des serveurs redondants, plusieurs postes de répartition, un stockage centralisé des enregistrements, un lien SIG, des plans d'urgence, un lien avec la vidéosurveillance, une intégration des alarmes et une interconnexion PTT à large bande. L'architecture doit être sélectionnée en fonction du nombre de canaux, des sites de couverture, des utilisateurs de répartition et des exigences de fiabilité.

Planification du réseau et de la sécurité

La répartition basée sur RoIP et SIP repose sur le réseau IP entre la passerelle et le système de commandement. La qualité du réseau affecte le retard de la voix, la perte de paquets, la gigue et la fiabilité. Bien que le trafic vocal nécessite moins de bande passante que la vidéo, il a toujours besoin d'une transmission stable et d'un contrôle de priorité approprié. Pour les sites critiques, la QoS, le routage sur réseau privé, les liaisons de secours et la surveillance doivent être pris en compte.

La sécurité est également importante. Le trafic de répartition radio peut inclure des instructions opérationnelles, une coordination d'urgence, des informations de sécurité ou des communications de terrain sensibles. Le système doit contrôler qui peut accéder aux canaux radio, qui peut surveiller les conversations, qui peut initier une transmission et qui peut récupérer les enregistrements. L'accès au réseau, les autorisations des comptes, l'enregistrement des dispositifs et les interfaces de gestion doivent être protégés.

Lorsque les passerelles sont déployées sur des sites distants, la sécurité physique doit également être prise en compte. La passerelle, la radio, l'alimentation électrique, la ligne d'antenne et l'équipement réseau doivent être installés dans une armoire protégée ou une salle d'équipement, en particulier dans les environnements industriels, extérieurs ou sans personnel.

Liste de contrôle du déploiement

Enquête sur les canaux radio

Confirmez le nombre de canaux VHF, les types de radio actuels, la structure des répéteurs, l'emplacement de l'antenne, la plage de couverture, le plan de fréquences de fonctionnement et les groupes d'utilisateurs. Le plan d'intégration doit respecter la méthode d'exploitation radio existante.

Adaptation de l'interface et du câble

Vérifiez le connecteur radio, les broches d'entrée et de sortie audio, la commande PTT, le signal de détection de porteuse, la mise à la terre et la définition du câble requis. Des tests sur équipement réel sont nécessaires car différentes radios peuvent utiliser des configurations d'interface différentes.

Configuration de la passerelle et de SIP

Planifiez l'enregistrement SIP, la sélection du codec, le routage des appels, le comportement PTT, la dénomination des canaux, le mappage des groupes de répartition et la politique d'enregistrement. La passerelle doit être configurée selon le flux de travail de la plateforme de répartition.

Installation sur site distant

Pour le déploiement RoIP, confirmez l'alimentation électrique, la disponibilité du réseau, l'emplacement de l'antenne, la protection de l'armoire, la protection contre la foudre, la mise à la terre et l'accès à la maintenance sur le site radio distant.

Tests d'acceptation

Testez l'audio bidirectionnel, la réponse PTT, la coupure de la parole, la détection d'activité du canal, le fonctionnement de la console de répartition, la lecture des enregistrements, l'utilisation de longue durée, la reprise après interruption du réseau et les scénarios de répartition multi-utilisateurs avant l'acceptation finale.

Erreurs courantes à éviter

Une erreur courante consiste à traiter l'intégration VHF comme une simple connexion audio. En réalité, un projet réussi doit gérer les niveaux audio, le timing PTT, la détection des canaux, la signalisation SIP, la fiabilité du réseau, l'enregistrement, les autorisations et le flux de travail du répartiteur. Si ces détails sont ignorés, le système peut se connecter mais fonctionner mal en opération réelle.

Une autre erreur consiste à placer la passerelle uniquement là où c'est pratique pour la salle informatique, plutôt que là où elle est la meilleure pour la couverture radio. Dans de nombreux cas, la passerelle doit être proche de l'équipement radio et du système d'antenne, tandis que le réseau IP étend la communication vers le centre de répartition.

Une troisième erreur est de ne pas tester avec de véritables utilisateurs de terrain. Les tests en laboratoire peuvent confirmer la communication de base, mais ils peuvent ne pas révéler les limites de couverture, les habitudes opérationnelles, le bruit de fond, le gain de microphone incorrect ou le comportement PTT retardé. Les tests d'acceptation doivent inclure les répartiteurs et les vrais utilisateurs radio dans la mesure du possible.

Examen final

Connecter des radios VHF à un système de commandement et de répartition est un moyen pratique de moderniser les communications radio existantes sans abandonner une infrastructure de terrain précieuse. Les radios VHF fournissent une couverture éprouvée dans les environnements aéronautiques, maritimes, industriels, portuaires, miniers, forestiers, extérieurs et d'urgence. Leur plage de fonctionnement de 30 MHz à 300 MHz, leur propagation en visibilité directe et leur distance de communication potentielle de plusieurs dizaines de kilomètres à plus d'une centaine de kilomètres les rendent utiles dans de nombreuses applications en zones ouvertes.

La clé de l'intégration est la passerelle RoIP. En se connectant à la radio VHF via une interface audio et PTT appropriée, la passerelle peut convertir les communications radio en ressources de répartition basées sur SIP. Cela permet la répartition à distance, le contrôle centralisé, l'interconnexion PTT à large bande, l'enregistrement, l'accès multisite et l'intégration avec les plateformes de commandement modernes.

Un projet réussi doit se concentrer sur le flux de travail de communication réel, pas seulement sur la connexion des appareils. La conception de l'interface radio, la configuration SIP, la qualité du réseau, le déploiement sur site distant, la politique d'enregistrement, le contrôle de sécurité et les tests d'acceptation affectent tous le résultat final. Avec une planification adéquate, les réseaux radio VHF peuvent faire partie d'un environnement de commandement unifié et continuer à répondre aux besoins de communication sur le terrain tout en bénéficiant des avantages de la répartition IP et de la gestion centralisée.

FAQ

Un système radio VHF existant peut-il être connecté sans remplacer toutes les radios ?

Oui. Dans de nombreux projets, les radios, répéteurs, antennes et terminaux utilisateurs de terrain existants peuvent rester en service. Une passerelle RoIP est ajoutée pour relier le canal radio à la plateforme de répartition IP.

L'intégration VHF nécessite-t-elle un réseau privé ?

Pas toujours. Un réseau privé est préféré pour les environnements critiques, mais un VPN, un WAN dédié, un Ethernet industriel ou des réseaux routés sécurisés peuvent également être utilisés. Les exigences les plus importantes sont une latence stable, une faible perte de paquets et un accès contrôlé.

Les répartiteurs peuvent-ils parler aux utilisateurs radio depuis une salle de contrôle à distance ?

Oui. Si la passerelle est installée sur le site radio et connectée à la plateforme de répartition via un réseau IP, les répartiteurs peuvent communiquer avec les utilisateurs radio VHF depuis un centre de commandement distant ou une salle de répartition centralisée.

Que faut-il vérifier si le premier mot de la transmission est coupé ?

Cela est souvent lié au timing PTT, au délai de réveil de la radio, au seuil audio ou à la configuration de la passerelle. Le système doit être testé et ajusté avec l'équipement radio réel pour éviter la coupure de la parole.

Les appels radio VHF peuvent-ils être enregistrés après l'intégration ?

Oui. Une fois le canal radio converti dans la plateforme de répartition, le trafic vocal peut généralement être enregistré, stocké, recherché et rejoué selon la politique d'enregistrement de la plateforme et les autorisations des utilisateurs.
