Les projets de transport intelligent ne se limitent plus à la vidéosurveillance traditionnelle. Dans la gestion des autoroutes, les centres de commandement du trafic, les réseaux routiers urbains, l'exploitation des tunnels, la réponse aux urgences et la supervision des transports, les ressources vidéo sont de plus en plus connectées à l'analyse par IA, aux communications de répartition, à la détection IoT, aux plateformes de big data et aux systèmes de commandement web.

Cela crée un défi pratique : les différents sous-systèmes sont généralement fournis par différents fournisseurs, construits avec des protocoles différents et déployés à différentes phases. Un seul projet peut inclure des plateformes de vidéosurveillance, des systèmes d'analyse intelligente, des plateformes de communication de répartition, des plateformes IoT, des centres de données et des systèmes de visualisation sur grand écran. Pour faire fonctionner ces systèmes ensemble, la convergence vidéo devient un élément clé de la solution globale.

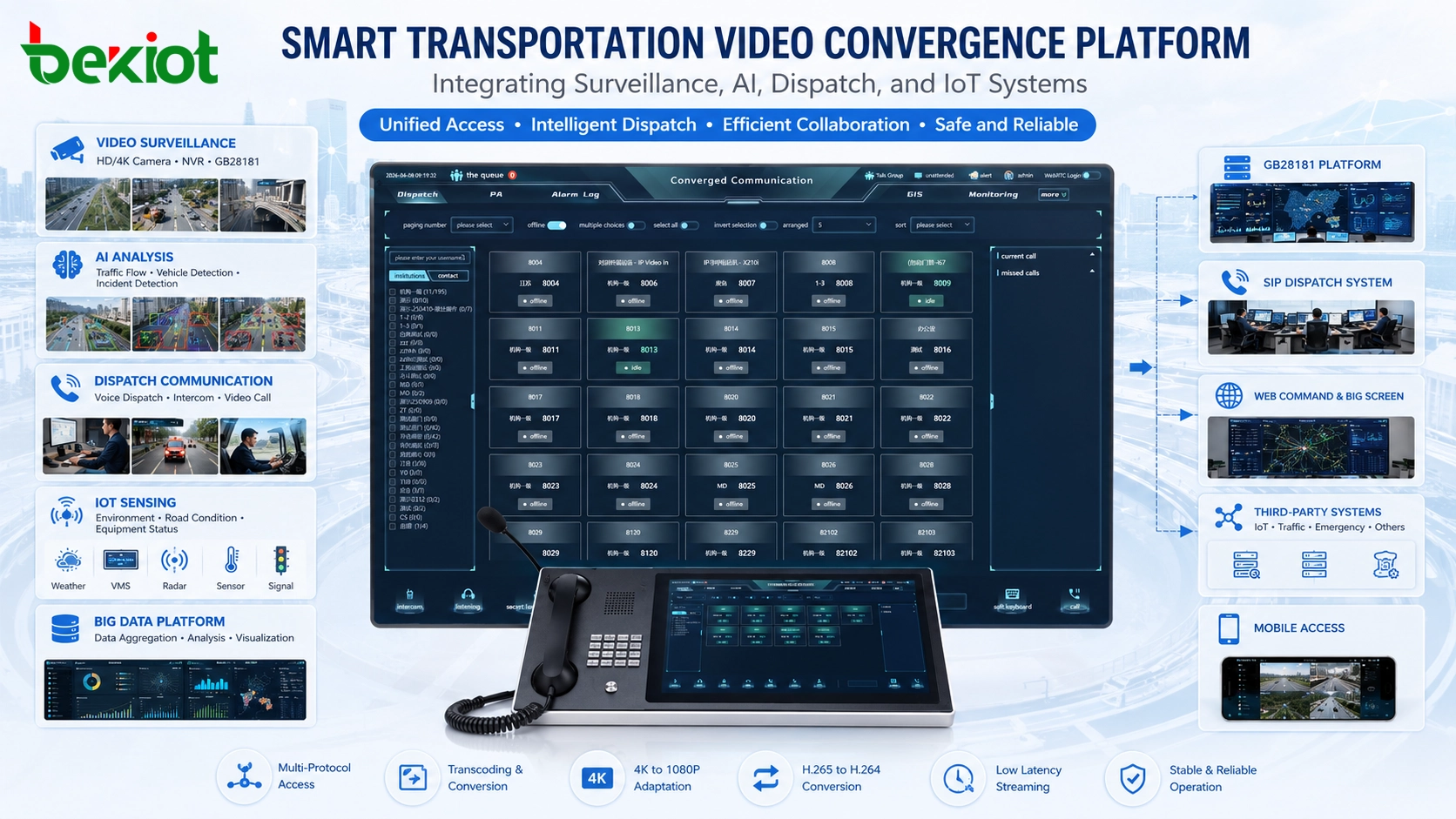

De la surveillance autonome aux opérations de trafic intégrées

Dans les premiers projets de surveillance du trafic, les systèmes vidéo étaient principalement utilisés pour l'aperçu en direct, l'enregistrement et la lecture. La caméra capturait l'image, la plateforme stockait le flux et les opérateurs examinaient la vidéo en cas de besoin. Ce modèle reste important, mais les systèmes de transport modernes exigent beaucoup plus.

Aujourd'hui, la vidéo peut être utilisée par les systèmes d'IA pour la détection d'événements, par les centres de commandement pour la répartition d'urgence, par les plateformes de communication pour la coordination visuelle, par les tableaux de bord web pour l'affichage sur grand écran, et par les plateformes de données pour l'analyse du trafic. Le même flux de caméra peut devoir servir simultanément plusieurs systèmes métier.

Cela signifie que la valeur de la vidéo ne réside plus seulement dans la caméra ou la plateforme de stockage. La vraie valeur apparaît lorsque la vidéo peut circuler entre les systèmes, s'adapter à différents terminaux d'affichage et prendre en charge les opérations multiplateformes. Sans convergence vidéo, chaque plateforme ne peut voir que ses propres ressources, et l'ensemble du projet de transport intelligent devient fragmenté.

Pourquoi les problèmes de compatibilité apparaissent lors de la livraison du projet

De nombreux projets de transport intelligent sont confrontés à une incompatibilité vidéo intersystèmes lors de la mise en œuvre. Le problème n'est pas simplement qu'un périphérique est défectueux ou qu'une plateforme est mal conçue. Il provient souvent de différences dans l'architecture du système, les protocoles vidéo, les formats de codage, la capacité de résolution et les performances de décodage des terminaux.

Par exemple, de nombreux projets autoroutiers ont déployé des caméras 4K pour obtenir des images plus claires de la route, des détails de plaques d'immatriculation, des scènes de tunnel, des conditions d'intersection et des vues de surveillance à longue distance. En même temps, pour économiser la bande passante de transmission et l'espace de stockage, de nombreux systèmes utilisent le codage vidéo H.265. Ceci est raisonnable du point de vue du stockage de surveillance et de la surveillance haute définition.

Cependant, de nombreux dispositifs d'affichage, terminaux de répartition, plateformes de communication, clients web et systèmes de communication par fusion ont encore un support limité pour la vidéo H.265 ou 4K. Même lorsqu'une plateforme peut théoriquement prendre en charge un certain format vidéo, le terminal client réel peut ne pas le décoder correctement. Le résultat peut être un échec de l'extraction du flux, un aperçu retardé, un gel de l'image, un écran noir ou l'incapacité d'afficher la vidéo dans le système de commandement.

Le problème central : inadéquation du codage, de la résolution et du protocole

Dans les projets réels, les problèmes de convergence vidéo proviennent généralement de trois couches. La première couche est l'inadéquation du codage, par exemple la nécessité de convertir la vidéo H.265 en H.264 pour la compatibilité avec davantage de plateformes et de terminaux. La deuxième couche est l'inadéquation de la résolution, par exemple la nécessité de convertir la vidéo 4K en 1080P pour les écrans de répartition, les interfaces web ou les terminaux vidéo SIP. La troisième couche est l'inadéquation du protocole, par exemple la nécessité de sortir la vidéo GB28181 sous forme de SIP, WebRTC, FLV, RTMP, HLS ou d'autres formats.

Ces problèmes sont étroitement liés. Une plateforme peut être capable d'extraire un flux GB28181 mais peut ne pas prendre en charge le codage H.265 d'origine. Une page de commandement basée sur un navigateur peut prendre en charge WebRTC mais ne peut pas lire directement le H.265. Une plateforme de répartition SIP peut avoir besoin de vidéo dans une session média SIP standard, mais la source originale provient d'une plateforme vidéo de norme nationale. Sans conversion, la ressource vidéo existe, mais elle ne peut pas être utilisée efficacement.

Par conséquent, la convergence vidéo ne concerne pas seulement la connexion des plateformes. Elle nécessite également un transcodage vidéo, une conversion de flux, un ajustement de la résolution, un contrôle de la fréquence d'images, une optimisation du débit binaire et une adaptation des protocoles.

Pourquoi le transcodage logiciel ne suffit souvent pas

Pour un petit nombre de flux basse résolution, le transcodage logiciel peut être acceptable. Certaines plateformes peuvent convertir plusieurs canaux de H.265 en H.264 en utilisant les ressources du processeur, surtout lorsque la résolution n'est pas élevée et que la fréquence d'images est modérée. Cependant, les projets de transport intelligent impliquent souvent une vidéo haute définition et multicanal.

Lorsque la vidéo d'entrée est en 4K, la charge de travail augmente considérablement. Le décodage en temps réel, la conversion de format, le recodage et la sortie en continu nécessitent de puissantes ressources informatiques. Une plateforme logicielle générale peut avoir du mal à traiter de nombreux flux 4K en continu, surtout lorsque plusieurs formats de sortie sont requis en même temps.

C'est pourquoi le transcodage assisté par matériel est souvent utilisé dans la convergence vidéo pour le transport intelligent. Un serveur de transcodage dédié avec capacité GPU ou accélération vidéo peut traiter plusieurs canaux plus efficacement. Dans une conception de référence pratique, un tel système peut être prévu pour des charges de travail telles que le transcodage de 16 canaux vidéo 1080P, le transcodage de 8 canaux 4K à 30 ips, ou le transcodage de 4 canaux 4K à 60 ips, selon la configuration, les paramètres du codec et les exigences de sortie.

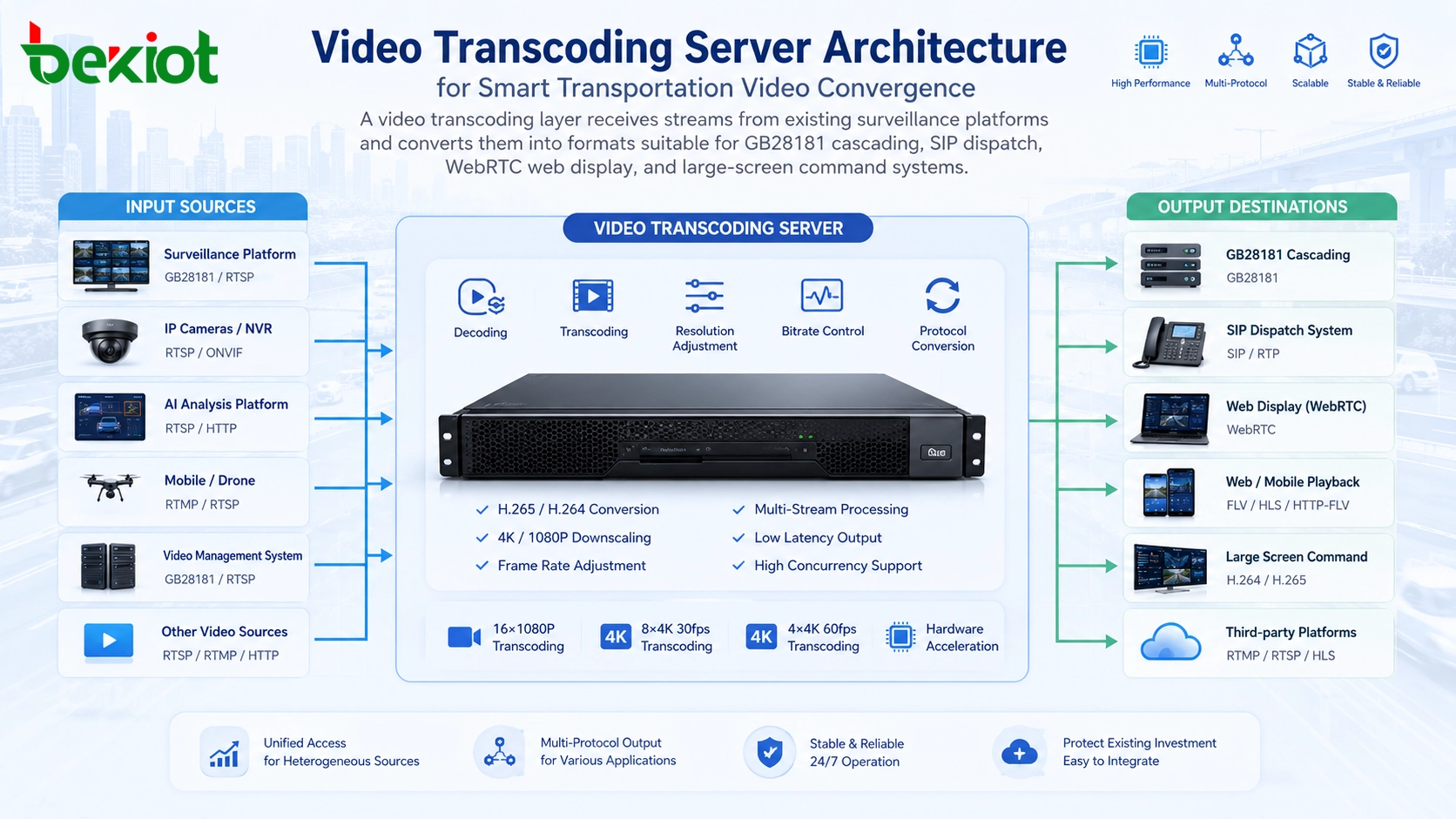

Une couche de transcodage matériel pour les ressources vidéo complexes

Une couche de transcodage vidéo dédiée peut se situer entre les plateformes sources et les applications métier. Côté entrée, elle peut recevoir la vidéo des plateformes GB28181, des caméras, des NVR, des systèmes de gestion vidéo, des flux RTSP, des flux push RTMP ou d'autres sources vidéo. Côté sortie, elle peut fournir des flux adaptés aux plateformes de niveau supérieur, aux systèmes de répartition, aux applications web et aux systèmes de visualisation sur grand écran.

L'avantage de cette architecture est que la source vidéo d'origine n'a pas besoin d'être modifiée. Les caméras, plateformes et systèmes de stockage existants peuvent continuer à fonctionner de leur manière d'origine. La couche de transcodage gère le travail de compatibilité, y compris la conversion de codec, l'ajustement de la résolution, la réduction de la fréquence d'images, le contrôle du débit binaire et la conversion de protocole.

Pour la livraison du projet, ceci est important car les systèmes de transport impliquent souvent des actifs existants. De nombreuses caméras et plateformes ont déjà été déployées. Les remplacer serait coûteux et perturbateur. Une couche de convergence vidéo aide à protéger l'investissement existant tout en rendant la vidéo utilisable par les nouvelles applications de transport intelligent.

Cascade GB28181 pour la mise en réseau de plateformes multi-niveaux

GB28181 est largement utilisé dans la mise en réseau de la vidéosurveillance. Dans les projets de transport, les plateformes vidéo de niveau inférieur peuvent avoir besoin d'envoyer des ressources vidéo sélectionnées aux plateformes de commandement de niveau supérieur, aux systèmes de supervision municipaux, aux plateformes de trafic provinciales ou aux systèmes tiers de norme nationale.

Dans ce scénario, la couche de transcodage peut prendre en charge la mise en réseau GB28181 de niveau supérieur et inférieur. Elle peut extraire la vidéo des plateformes GB28181 grand public et transmettre les flux traités à une autre plateforme GB28181. Au cours de ce processus, le système peut ajuster le codage vidéo, la résolution, la fréquence d'images et le débit binaire en fonction des exigences de la plateforme réceptrice.

Cela résout un problème important : la seule connexion GB28181 ne garantit pas une utilisation fluide de la vidéo. Si la plateforme en amont reçoit un flux qu'elle ne peut pas décoder, afficher ou traiter efficacement, la connexion n'est pas vraiment réussie. Une conception appropriée de la convergence vidéo doit garantir que la plateforme réceptrice obtienne une vidéo dans un format qu'elle peut réellement utiliser.

Faire le pont entre la vidéo de surveillance et les systèmes de répartition SIP

De nombreux systèmes de commandement de transport intelligent sont construits autour d'une communication par fusion basée sur SIP. Ces plateformes peuvent prendre en charge la répartition vocale, les appels vidéo, l'interphone, les conférences, les communications d'urgence et la coordination des commandements. Cependant, leur flux de travail multimédia est différent d'une plateforme de surveillance GB28181 traditionnelle.

Lorsqu'un projet autoroutier doit amener la vidéo de caméra GB28181 dans un système de répartition SIP, l'accès direct peut ne pas suffire. La vidéo peut devoir être convertie en une session multimédia standard compatible SIP. En même temps, H.265 peut devoir être converti en H.264, et la vidéo 4K peut devoir être convertie en 1080P afin que les terminaux de répartition, les visiophones, les clients de commandement ou les systèmes grand écran puissent afficher la vidéo correctement.

Cette capacité est utile pour le commandement visuel. Par exemple, lorsqu'un opérateur traite un incident sur une autoroute, le système peut avoir besoin d'afficher les caméras à proximité dans la plateforme de répartition, de démarrer la communication vocale avec le personnel de terrain et de partager des informations visuelles avec les utilisateurs du commandement. En convertissant la vidéo de norme nationale en ressources vidéo compatibles SIP, la surveillance et la communication peuvent fonctionner ensemble dans le même flux de travail opérationnel.

Rendre la vidéo disponible pour les écrans de commandement web

De nombreux systèmes de répartition modernes utilisent des interfaces web. Les tableaux de bord de commandement, les systèmes de visualisation sur grand écran, les panneaux d'opération de trafic et les pages de gestion des urgences sont souvent construits avec des technologies web. Cela facilite le déploiement car les utilisateurs peuvent accéder au système via des navigateurs ou des clients web.

Cependant, la lecture vidéo par navigateur a des limites. WebRTC est largement utilisé pour la communication vidéo web à faible latence, mais WebRTC lui-même ne prend pas directement en charge H.265 dans de nombreux environnements de déploiement courants. Si la vidéo source est en H.265, une interface de répartition web peut ne pas être capable de la lire directement.

Une couche de transcodage vidéo peut produire des formats adaptés au web tels que FLV, WebRTC, HLS ou d'autres méthodes de streaming prises en charge. Cela permet à la même source de surveillance d'être affichée dans un tableau de bord de commandement web après conversion. Pour les projets de transport, ceci est particulièrement utile lorsque la plateforme doit montrer la vidéo de la caméra, les événements de trafic, les résultats d'analyse IA et les contrôles de répartition sur la même page web.

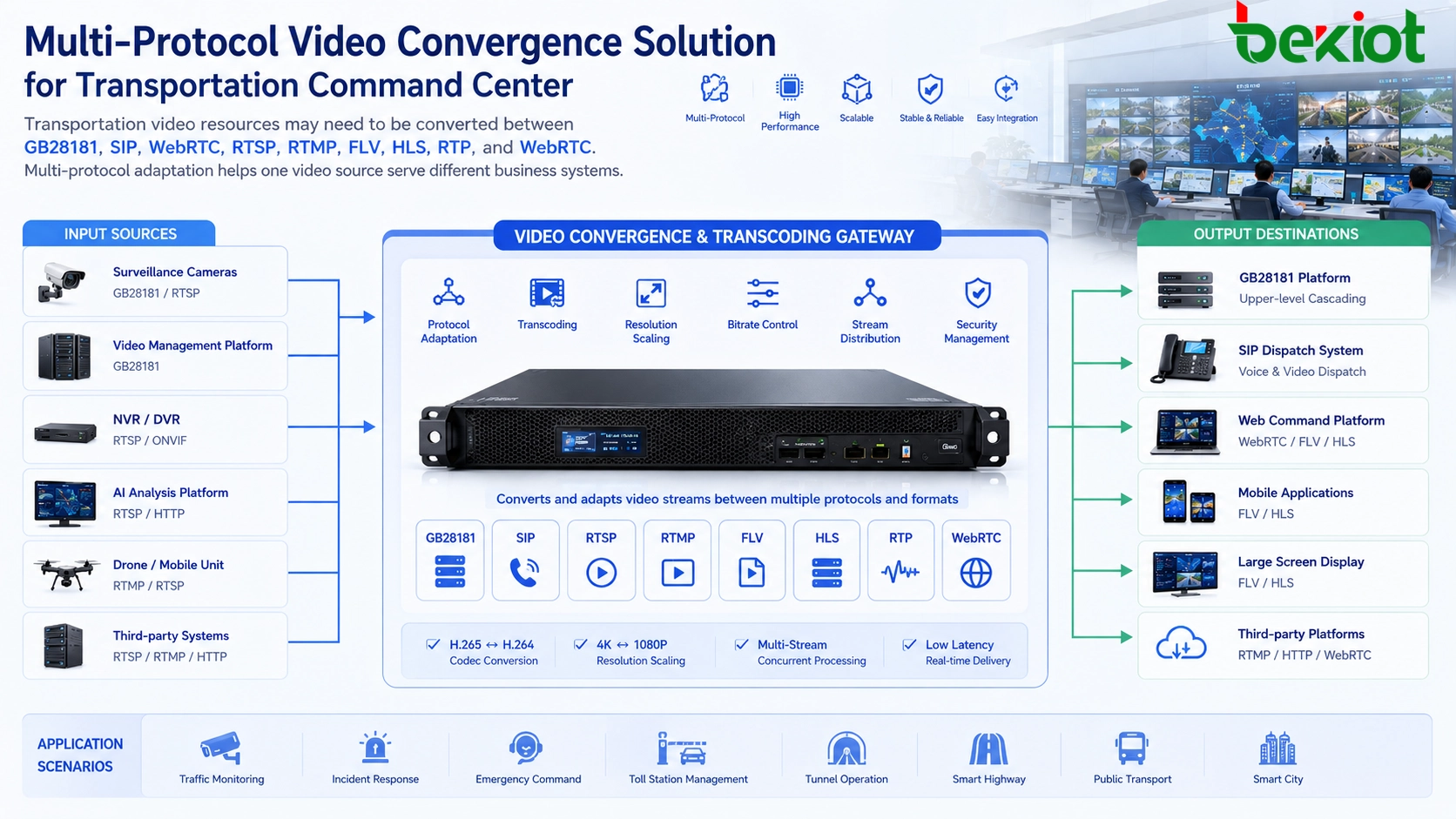

Adaptation des protocoles pour différents systèmes métier

Une solution de convergence vidéo pour le transport intelligent ne doit pas reposer sur un seul protocole. Différents systèmes peuvent nécessiter différentes méthodes d'accès. GB/T28181 est important pour la mise en réseau vidéo de norme nationale. SIP est utile pour la répartition des communications et l'interphone vidéo. RTSP est courant pour l'accès aux caméras et aux flux locaux. RTMP peut être utilisé pour le streaming push et pull. FLV sur HTTP ou WebSocket est souvent utilisé dans l'affichage web. HLS est utile pour une large compatibilité. RTP et WebRTC sont précieux pour les applications multimédia en temps réel.

Pour cette raison, une couche de convergence pratique doit prendre en charge plusieurs protocoles d'entrée et de sortie. Elle doit non seulement convertir le codage vidéo, mais aussi transformer le média dans le format requis par chaque plateforme métier. Cela permet à la même source vidéo de servir les scénarios de surveillance, de répartition, d'analyse IA, d'affichage sur grand écran, d'accès mobile et d'applications web.

Dans certains projets, la couche de transcodage peut également avoir besoin de capacités de communication simples, telles qu'un enregistrement SIP intégré ou une interaction de type softphone, afin de pouvoir participer aux flux de travail de communication au lieu de simplement transmettre les flux. L'exigence exacte dépend de savoir si le projet est axé sur la surveillance, la répartition, la réponse aux urgences ou la collaboration multisystème.

Réduction de la complexité d'intégration lors de la livraison

L'une des raisons pour lesquelles la convergence vidéo basée sur le matériel est attrayante est la simplicité de déploiement. Par rapport au transcodage logiciel personnalisé ou au développement de cartes GPU, un dispositif de transcodage intégré peut réduire le réglage au niveau du code et l'adaptation au niveau du pilote. Une interface de gestion graphique facilite également la configuration pour les ingénieurs de projet.

Cela ne signifie pas que la planification est inutile. L'équipe de projet doit encore confirmer les sources d'entrée, les protocoles de sortie, la quantité de flux, les objectifs de résolution, les exigences de codec, les limites de débit binaire, les exigences de fréquence d'images, les routes réseau et la compatibilité de la plateforme réceptrice. Cependant, une interface de gestion intégrée peut réduire la charge de travail de développement de bas niveau et rendre le système plus facile à livrer.

Pour les intégrateurs de systèmes, cela peut être un avantage majeur. Les projets de transport intelligent ont souvent des calendriers serrés et de nombreux fournisseurs participants. La réduction du développement personnalisé aide à raccourcir les cycles de débogage et réduit le risque d'accès vidéo instable lors des tests d'acceptation.

Architecture recommandée pour les projets d'autoroutes intelligentes

Dans un projet d'autoroute intelligente, les caméras peuvent être déployées le long des routes, des tunnels, des gares de péage, des aires de service, des ponts, des intersections et des points de contrôle du trafic. Ces caméras peuvent déjà être connectées à une plateforme vidéo existante. Le centre de commandement peut également disposer d'une plateforme de communication de répartition distincte, d'un système d'affichage sur grand écran, d'une plateforme d'analyse IA et d'un tableau de bord de gestion du trafic basé sur le web.

Une architecture recommandée consiste à ajouter une couche de convergence et de transcodage vidéo entre la plateforme vidéo existante et les systèmes métier supérieurs. Cette couche extrait ou reçoit les ressources vidéo sélectionnées, les convertit selon les exigences métier, puis les distribue à la plateforme correspondante. Les flux GB28181 peuvent être cascadés vers le haut, la vidéo compatible SIP peut être envoyée aux systèmes de répartition, et les flux WebRTC ou FLV peuvent être fournis aux tableaux de bord web.

Cette architecture en couches évite l'intégration directe point à point entre chaque système. Au lieu de demander à chaque plateforme de comprendre chaque caméra, codec et protocole, la couche de convergence devient le point d'adaptation central. Cela améliore la maintenabilité et facilite les futures extensions.

Avantages opérationnels pour les centres de commandement du trafic

Lorsque la convergence vidéo est correctement conçue, les opérateurs bénéficient d'une expérience de visualisation et de répartition plus cohérente. Une source vidéo du système de surveillance autoroutier peut apparaître dans un tableau de bord de commandement, une console de répartition SIP, un grand écran web ou une plateforme GB28181 de niveau supérieur après conversion. Les opérateurs n'ont plus besoin de basculer entre des systèmes isolés juste pour voir la même scène de route.

Le centre de commandement peut également réagir plus rapidement lors d'incidents de trafic. Lorsque des embouteillages, des accidents, des dangers routiers, des urgences dans les tunnels ou des événements anormaux se produisent, la vidéo peut être livrée à la plateforme qui en a le plus besoin. L'équipe de répartition peut combiner la vidéo en direct, la communication vocale, les données d'événement, les alertes IA et les informations de trafic dans un seul flux de travail.

Pour les départements de gestion, la valeur ne réside pas seulement dans la compatibilité technique. Elle améliore également l'efficacité du système, protège les investissements existants, réduit les constructions en double et soutient l'expansion future de la plateforme.

Points clés de planification avant le déploiement

Avant de déployer une solution de convergence vidéo, l'équipe de projet doit lister tous les systèmes sources et les systèmes récepteurs. Cela inclut les plateformes de caméras, les plateformes GB28181, les serveurs d'analyse IA, les plateformes de répartition SIP, les tableaux de bord web, les clients mobiles, les systèmes d'enregistrement et les systèmes de commandement tiers.

L'étape suivante consiste à définir les règles de conversion des flux. Certaines vidéos peuvent uniquement nécessiter une conversion de protocole. D'autres peuvent nécessiter un transcodage H.265 vers H.264. D'autres peuvent nécessiter un passage de la 4K au 1080P. D'autres peuvent nécessiter une réduction du débit binaire pour correspondre à la capacité du réseau. D'autres peuvent nécessiter un ajustement de la fréquence d'images pour l'affichage web ou le traitement IA.

Enfin, les tests doivent inclure une charge de flux réelle. Une démonstration monocanal ne suffit pas pour les projets de transport. Les ingénieurs doivent tester la concurrence multicanal, la charge de transcodage 4K, la stabilité de la cascade GB28181, la compatibilité vidéo SIP, la lecture WebRTC, la latence du réseau et le fonctionnement à long terme avant l'acceptation finale.

FAQ

Pourquoi les caméras de circulation 4K échouent-elles parfois dans les systèmes de répartition ?

De nombreux systèmes et terminaux de répartition ne sont pas conçus pour décoder directement les flux 4K haute résolution, surtout lorsque la vidéo utilise le H.265. Convertir la vidéo à une résolution et un codec plus compatibles peut résoudre ce problème.

La conversion de protocole est-elle identique au transcodage vidéo ?

Non. La conversion de protocole modifie la manière dont le flux est délivré, par exemple de GB28181 à WebRTC. Le transcodage vidéo modifie le codec, la résolution, la fréquence d'images ou le débit binaire. De nombreux projets ont besoin des deux.

Une plateforme GB28181 peut-elle envoyer de la vidéo à une autre plateforme GB28181 sans transcodage ?

Cela peut être le cas dans certaines situations, mais si la plateforme réceptrice ne peut pas gérer le codec, la résolution, la fréquence d'images ou le débit binaire d'origine, un transcodage est toujours nécessaire pour une visualisation stable.

Pourquoi WebRTC est-il difficile avec la vidéo H.265 ?

De nombreux environnements WebRTC basés sur navigateur ne supportent pas directement la lecture H.265. La conversion du flux source vers un format plus largement supporté est souvent nécessaire pour les tableaux de bord de commandement web.

Que faut-il tester avant l'acceptation du projet ?

Les tests importants incluent l'accès aux flux multicanal, la conversion H.265 vers H.264, la conversion 4K vers 1080P, la cascade GB28181, la sortie vidéo SIP, la lecture web, la stabilité sur longue durée et l'utilisation de la bande passante réseau.

Une couche de convergence vidéo remplace-t-elle la plateforme de surveillance d'origine ?

Non. Elle fonctionne généralement entre les plateformes vidéo existantes et les applications métier. La plateforme de surveillance d'origine peut rester utilisée, tandis que la couche de convergence adapte la vidéo pour la répartition, l'affichage web, l'analyse IA et le partage de niveau supérieur.
