Dans les projets de convergence vidéo et de réseautage vidéo, une passerelle vidéo est souvent utilisée pour connecter différentes ressources vidéo, transférer des flux multimédia, convertir des protocoles et ajuster les formats vidéo pour un accès unifié à la plateforme. Comme les environnements de projet sont différents, les passerelles vidéo sont généralement déployées de deux manières : sur le site front-end ou au centre back-end. Le bon choix dépend de l'emplacement des sources vidéo, de la construction du réseau, des protocoles à convertir et de la manière dont la vidéo sera utilisée par la plateforme de commandement ou le système métier.

Déploiement côté terrain pour l'accès vidéo local

Le déploiement front-end signifie placer la passerelle vidéo sur le site du projet, le réseau de succursale, le lieu d'urgence sur le terrain, le véhicule de commandement, la boîte de commandement portable ou tout autre environnement d'exploitation local. Dans cette conception, la passerelle est proche des caméras, drones, dispositifs vidéo mobiles, encodeurs et autres sources vidéo sur site.

L'objectif principal est de collecter d'abord les ressources vidéo locales, de les traiter près de la source, puis d'envoyer des flux standardisés à la plateforme back-end. Ceci est utile lorsque le site terrain contient différentes marques d'équipements, différents formats d'encodage, une bande passante limitée ou des flux vidéo que la plateforme centrale ne peut pas recevoir directement.

Par exemple, un véhicule de commandement d'urgence peut avoir besoin d'accéder simultanément à une vidéo de drone, à des caméras de surveillance temporaires, à des terminaux vidéo portables et à des canaux audio terrain. Une passerelle vidéo front-end peut unifier ces ressources localement avant de les renvoyer au centre de commandement.

Pourquoi le traitement vidéo près de la source est important

Les passerelles côté terrain sont souvent utilisées pour résoudre des problèmes pratiques avant que la vidéo n'atteigne le centre. Elles peuvent recevoir des vidéos de différents dispositifs sur site, gérer l'accès local et convertir le flux en un protocole et un format que le serveur back-end peut traiter.

Les tâches front-end typiques incluent l'accès à la vidéo de drone et son renvoi à la plateforme centrale, la conversion de vidéo non standard en flux GB/T28181 pour l'agrégation de plateforme de niveau supérieur, l'ajustement du format d'encodage, de la résolution, de la fréquence d'images et du débit binaire, et l'activation des canaux audio à partir des dispositifs vidéo terrain.

Cette conception est particulièrement précieuse lorsque les protocoles de streaming sont incohérents, que l'encodage vidéo n'est pas compatible ou que la bande passante réseau n'est pas suffisante pour une transmission directe multicanal. En optimisant la vidéo du côté terrain, la passerelle réduit la pression sur le réseau de transmission et améliore la convivialité des ressources vidéo.

Le déploiement front-end ne concerne pas seulement la connexion des caméras. Il s'agit de rendre la vidéo terrain utilisable, standardisée et plus facile à transmettre à la plateforme back-end.

Véhicules de commandement et sites temporaires

Lors des interventions d'urgence, des grands événements, du contrôle de sécurité temporaire, de l'inspection terrain et des opérations de commandement mobile, les ressources vidéo apparaissent souvent rapidement et changent fréquemment. Le site peut inclure des drones, des caméras portées sur le corps, des caméras montées sur véhicule, des terminaux portables et des dispositifs de surveillance temporaires.

Une passerelle front-end peut être installée dans un véhicule de commandement ou une boîte de commandement portable pour collecter ces sources vidéo. Les opérateurs locaux peuvent visualiser, sélectionner et distribuer la vidéo avant d'envoyer les flux sélectionnés au centre. Cela prend en charge la présentation locale, la distribution secondaire et une utilisation plus contrôlée de la bande passante.

Cette approche convient également aux organisations de succursales ou aux sites distants qui doivent connecter plusieurs ressources vidéo locales à une plateforme de siège. Au lieu d'envoyer chaque flux brut directement au centre, la passerelle effectue d'abord l'accès et la conversion locaux.

Déploiement côté centre pour une agrégation unifiée

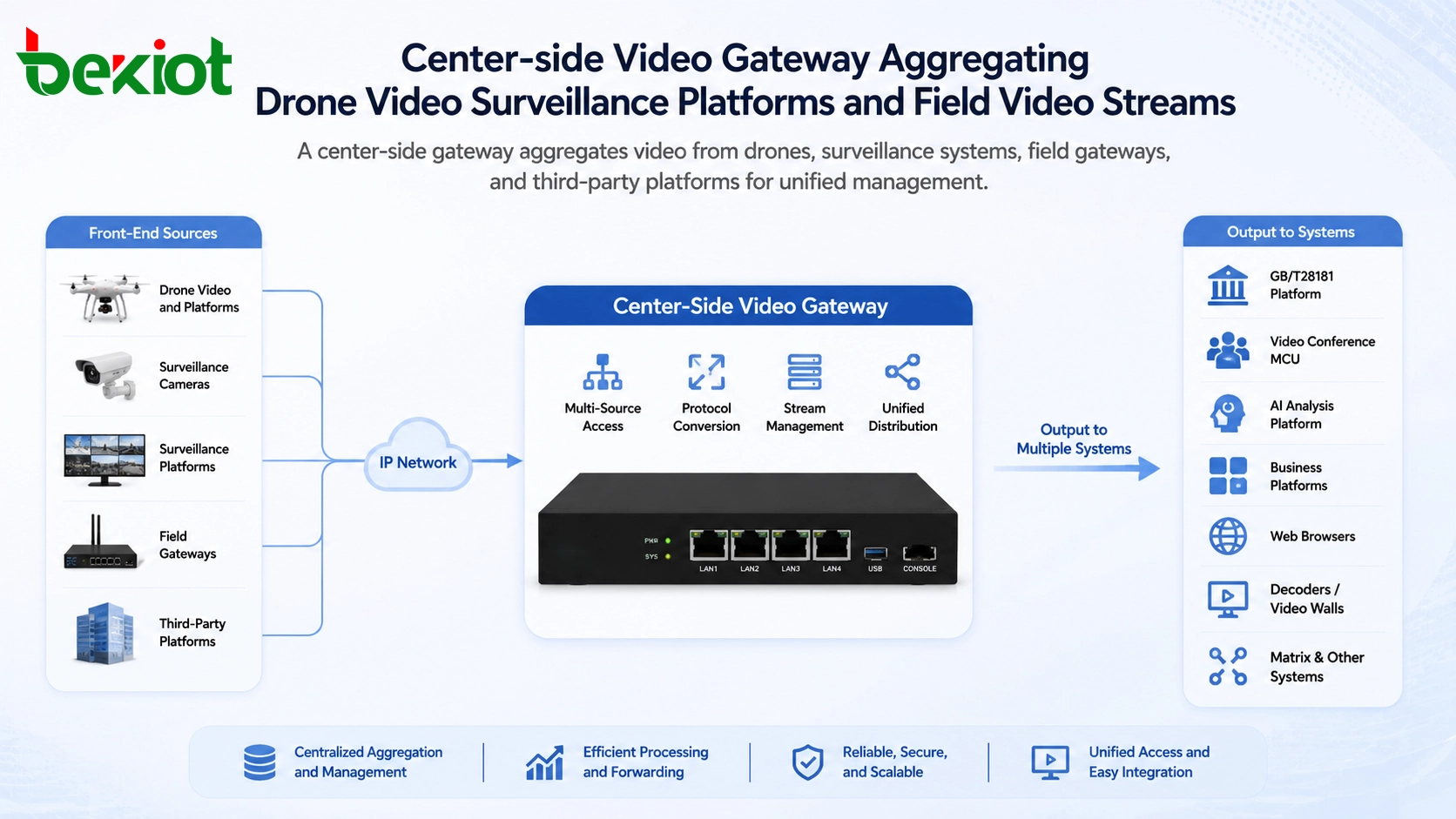

Le déploiement back-end signifie placer la passerelle vidéo du côté de la plateforme centrale. Ceci est également appelé déploiement côté centre. L'objectif principal est d'agréger et de gérer diverses ressources audio et vidéo provenant de différents sites front-end, plateformes, dispositifs et réseaux.

Dans ce modèle, la passerelle devient une plateforme d'accès vidéo centralisée. Elle peut recevoir des vidéos de drones, plateformes de drones, caméras de surveillance, plateformes de surveillance, passerelles de succursales et autres équipements côté terrain. Le centre peut alors gérer, transférer, décoder, distribuer et afficher ces ressources via la plateforme de commandement ou le système métier.

Le déploiement côté centre est généralement choisi lorsque le projet nécessite une plus grande capacité, une gestion centralisée, une interconnexion multiplateforme et une distribution unifiée à plusieurs systèmes de niveau supérieur ou tiers.

Compatibilité des protocoles au cœur

Une passerelle vidéo qualifiée doit prendre en charge l'accès aux protocoles grand public et l'interconnexion des plateformes. Dans de nombreux projets, la capacité de cascade de niveau supérieur et inférieur GB/T28181 est importante car elle permet de connecter des ressources vidéo à travers différents niveaux de plateforme.

En même temps, la passerelle doit prendre en charge les flux vidéo bidirectionnels SIP pour les applications vidéo liées aux communications. Elle peut également avoir besoin de gérer RTSP, RTMP, FLV, HLS, WebRTC et d'autres méthodes d'accès aux médias. Ces protocoles sont couramment utilisés dans la surveillance, la diffusion en direct, la vidéo Web, la vidéo mobile, les systèmes de répartition et les plateformes tierces.

Lorsque ces méthodes d'accès sont unifiées via la passerelle côté centre, la plateforme de commandement peut éviter de traiter chaque protocole séparément. Cela simplifie l'intégration du système et améliore l'évolutivité à long terme.

Conversion multimédia et optimisation des flux

L'accès vidéo ne consiste pas seulement à recevoir des flux. Différentes sources peuvent utiliser différents codecs, résolutions, fréquences d'images et débits binaires. Si ces différences ne sont pas traitées correctement, la plateforme peut subir des échecs de lecture, une consommation élevée de bande passante, une pression de décodage ou une mauvaise expérience utilisateur.

Une passerelle vidéo peut ajuster les paramètres d'encodage, la résolution, la fréquence d'images et le débit binaire en fonction des exigences de la plateforme et des conditions du réseau. Elle peut également effectuer un transfert à haut débit afin que plusieurs utilisateurs ou systèmes puissent accéder plus efficacement à la même ressource vidéo.

Cette capacité est importante pour les centres de commandement, les centres de surveillance, les plateformes de gestion d'urgence, les salles de contrôle industrielles et les plateformes d'exploitation multisites où les ressources vidéo doivent être visualisées, transférées, enregistrées, analysées et affichées en même temps.

Sortie vers plusieurs systèmes métier

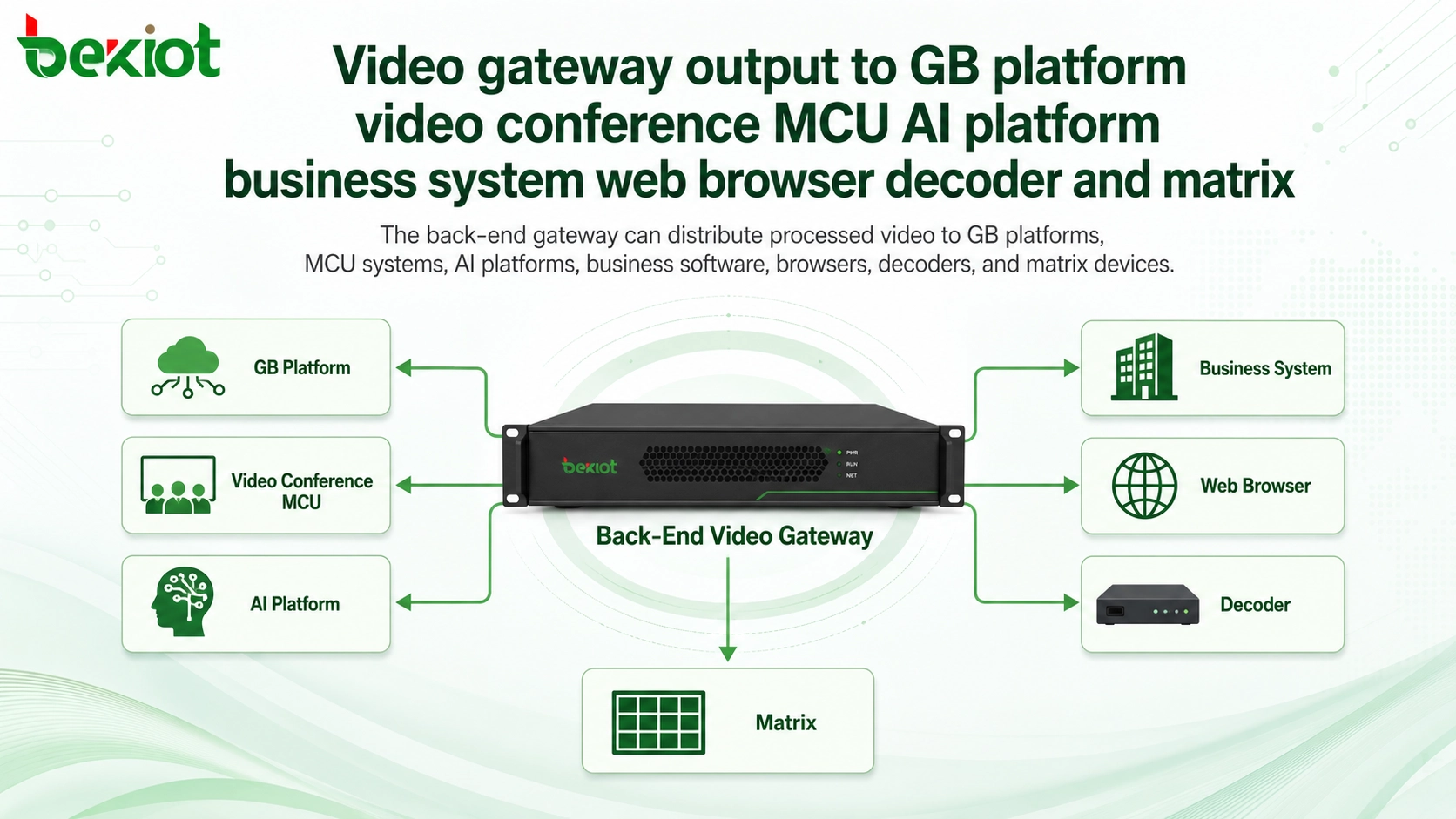

Après que les ressources vidéo sont agrégées et traitées, la passerelle peut les sortir vers différents systèmes. Les destinations courantes incluent les plateformes GB/T28181 de niveau supérieur, les systèmes MCU de visioconférence, les plateformes d'analyse IA, les plateformes de gestion d'entreprise, les systèmes de communication convergente, les navigateurs Web, les décodeurs et les dispositifs de matrice vidéo.

Cela fait de la passerelle vidéo back-end un nœud d'intégration complet. Elle ne reçoit pas simplement la vidéo ; elle prépare également la vidéo pour les scénarios d'affichage, d'analyse, de commandement, de conférence, d'enregistrement et d'application métier.

Par exemple, le même flux vidéo terrain peut être visualisé sur une plateforme de commandement, poussé vers une visioconférence, envoyé à une plateforme IA pour analyse, affiché sur un mur vidéo via un décodeur et accessible via un navigateur Web par des utilisateurs autorisés.

Collaboration front-end et côté centre

Dans de nombreux projets réels, le déploiement front-end et le déploiement côté centre ne s'excluent pas mutuellement. Ils peuvent fonctionner ensemble. Les passerelles côté terrain gèrent l'accès local, la conversion de protocole, l'optimisation des flux et la distribution sur site. La passerelle côté centre reçoit ces flux et fournit une agrégation, une gestion, un transfert et une sortie unifiés vers d'autres systèmes.

Cette architecture collaborative est utile pour les grands projets comportant de multiples succursales, sites d'urgence, véhicules de commandement, unités mobiles, plateformes de surveillance et plateformes de gestion de niveau supérieur. Elle permet de traiter les ressources vidéo près de la source tout en les gérant centralement au back-end.

Le résultat est une récupération vidéo plus fluide, une distribution plus flexible et un meilleur contrôle de la bande passante, de la compatibilité des protocoles et de l'intégration des plateformes.

Choisir le bon modèle de déploiement

Le choix entre le déploiement front-end et back-end doit être basé sur les exigences du projet. Si le site ne dispose que d'un petit nombre de sources vidéo locales à pousser vers le centre, une passerelle de streaming vidéo front-end peut suffire. Ceci est courant sur les sites terrain, les véhicules, les points de commandement temporaires et les petites succursales.

Si le projet nécessite un accès à grande capacité, une agrégation multi-sources, une interconnexion de plateformes, une gestion vidéo centralisée et une sortie vers plusieurs systèmes métier, une passerelle vidéo côté centre plus grande est plus adaptée. Cette approche est souvent utilisée dans les plateformes de siège, les centres de commandement, les centres de surveillance et les systèmes de gestion vidéo intégrés.

Dans certains projets, les deux types sont nécessaires. Le front-end résout les problèmes d'accès et de transmission locaux, tandis que le côté centre résout l'agrégation, la distribution et l'intégration métier. Cette conception en couches est souvent le choix le plus pratique pour les projets de réseautage vidéo complexes.

Architecture de solution recommandée

Une solution pratique de passerelle vidéo peut être divisée en quatre couches. La première couche est la couche source vidéo terrain, comprenant les drones, caméras, terminaux vidéo mobiles, dispositifs portés sur le corps, équipements montés sur véhicule et plateformes de surveillance existantes.

La deuxième couche est la couche de traitement front-end. Ici, les passerelles locales accèdent aux équipements terrain, convertissent les flux non standard, ajustent les paramètres vidéo, ouvrent les canaux audio et envoient les flux sélectionnés au centre. Cette couche est particulièrement utile lorsque la bande passante est limitée ou que les protocoles des dispositifs sont mixtes.

La troisième couche est la couche d'agrégation côté centre. La passerelle back-end reçoit des flux de plusieurs sites, prend en charge la cascade GB/T28181, l'accès vidéo SIP, RTSP, RTMP, FLV, HLS, WebRTC et d'autres protocoles, et gère le transfert vidéo et la conversion de flux.

La quatrième couche est la couche application. La vidéo traitée peut être envoyée aux plateformes de commandement, systèmes d'analyse IA, systèmes MCU de visioconférence, plateformes GB de niveau supérieur, plateformes métier, navigateurs Web, décodeurs, murs vidéo et systèmes de communication convergente.

Le meilleur modèle de déploiement est celui qui correspond à l'emplacement des sources vidéo du projet, à la complexité des protocoles, aux conditions de bande passante et à l'objectif d'intégration de la plateforme.

Valeur du projet pour les propriétaires de systèmes

Meilleur accès aux ressources vidéo mixtes

Les passerelles vidéo peuvent connecter les drones, caméras de surveillance, plateformes tierces, dispositifs terrain et passerelles locales. Cela aide les organisations à éviter les systèmes vidéo isolés et rend les ressources vidéo plus faciles à utiliser.

Compatibilité améliorée entre les plateformes

La prise en charge de GB/T28181, de la vidéo SIP, de RTSP, RTMP, FLV, HLS et WebRTC permet au système de connecter différents dispositifs et plateformes logicielles avec moins d'efforts de développement personnalisés.

Utilisation plus efficace de la bande passante

Le traitement front-end peut ajuster le débit binaire, la résolution, la fréquence d'images et l'encodage avant que la vidéo ne soit transmise au centre. Ceci est précieux pour le commandement mobile, les sites distants et les réseaux à bande passante limitée.

Contrôle centralisé plus fort

Le déploiement back-end prend en charge l'agrégation, la gestion, le transfert, la sortie et l'intégration unifiés avec les systèmes de commandement, IA, conférence, métier, Web, décodeur et matrice.

Conclusion

Les passerelles vidéo sont divisées en types de déploiement front-end et back-end car les projets de réseautage vidéo ont différentes positions d'accès et objectifs d'intégration. Les passerelles front-end sont placées près du site terrain pour collecter la vidéo locale, convertir les protocoles, optimiser les flux, ouvrir les canaux audio et envoyer une vidéo utilisable au back-end. Elles conviennent aux véhicules de commandement, sites d'urgence, réseaux de succursales et environnements avec bande passante limitée ou équipements vidéo mixtes.

Les passerelles back-end sont déployées côté centre pour agréger, gérer, transférer, convertir et distribuer de grands nombres de ressources vidéo. Elles prennent en charge l'intégration avec les plateformes GB/T28181, la vidéo SIP, RTSP, RTMP, FLV, HLS, WebRTC, les systèmes MCU, les plateformes IA, les plateformes métier, les navigateurs, les décodeurs, les dispositifs de matrice et les systèmes de communication convergente.

Pour de nombreux projets, la solution la plus efficace est la collaboration front-end et back-end. Le côté terrain résout les problèmes d'accès et de transmission vidéo, tandis que le côté centre fournit une gestion unifiée et une intégration métier. Cette architecture rend la récupération vidéo plus fluide, l'interconnexion des plateformes plus facile et l'expansion du système plus flexible.

FAQ

Une seule passerelle vidéo peut-elle gérer à la fois les tâches front-end et back-end ?

Certaines plateformes de passerelle peuvent prendre en charge les deux types de fonctions, mais le rôle de déploiement doit toujours être clairement défini. Une passerelle terrain se concentre généralement sur l'accès et la transmission locaux, tandis qu'une passerelle côté centre se concentre sur l'agrégation et la distribution.

Quand un projet doit-il utiliser une passerelle front-end ?

Utilisez une passerelle front-end lorsque le site terrain dispose de drones, de caméras temporaires, de dispositifs vidéo mobiles, de protocoles mixtes, d'une bande passante limitée, ou de la nécessité d'une visualisation locale et d'une distribution secondaire avant d'envoyer la vidéo au centre.

Quand une passerelle côté centre est-elle plus adaptée ?

Le déploiement côté centre est meilleur lorsque le projet nécessite un accès vidéo à grande capacité, une gestion centralisée, une interconnexion multiplateforme, un reporting à plateforme de niveau supérieur, une intégration IA, une sortie sur mur vidéo ou un accès unifié par navigateur.

Pourquoi le support de GB/T28181 est-il important ?

GB/T28181 est largement utilisé pour l'interconnexion des plateformes de surveillance vidéo en Chine. La prise en charge de la cascade de niveau supérieur et inférieur aide les différentes plateformes de surveillance à échanger et à gérer plus facilement les ressources vidéo.

Le support de WebRTC est-il important dans une passerelle vidéo ?

Il peut être important lorsque les utilisateurs ont besoin d'une visualisation basée sur navigateur à faible latence sans installer de clients dédiés. WebRTC est utile pour les plateformes de commandement Web, la visualisation à distance et les applications vidéo interactives.

Que faut-il vérifier avant de sélectionner une passerelle ?

Confirmez le nombre de canaux vidéo, les protocoles source, les formats de codec, les systèmes de sortie requis, les conditions de bande passante, le besoin d'accès aux canaux audio, les exigences de résolution, la compatibilité des plateformes, et si le traitement côté terrain ou côté centre est le plus important.
