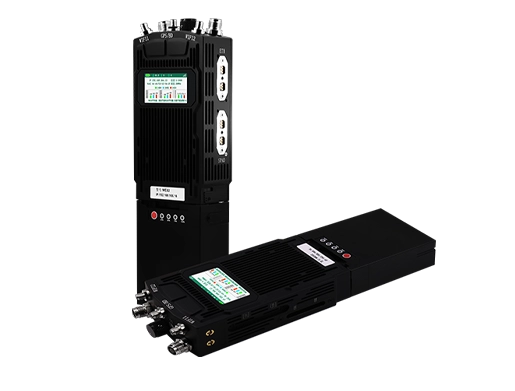

La radio portable SDR MANET MEB82 est un nœud sans fil haut débit conçu pour les interventions d’urgence, les équipes mobiles de terrain, les communications UAV, les opérations à distance et les réseaux de communication temporaires lorsque l’infrastructure fixe est indisponible ou difficile à déployer.
La radio MEB82-36 repose sur une architecture de radio logicielle et sur une technologie de réseau décentralisé multi-sauts. Les nœuds compatibles peuvent communiquer directement sans dépendre d’une station de base centrale fixe, tandis que chaque radio peut participer au routage et au relais des transmissions au sein du réseau.
Une fois déployées, plusieurs radios MEB82-36 peuvent établir en quelques secondes un réseau sans fil multi-sauts. Lorsque les personnes, les véhicules ou les nœuds aériens se déplacent, les chemins de communication disponibles peuvent être ajustés dynamiquement afin que la voix, les données, la vidéo et les informations de positionnement continuent de circuler sur le réseau de terrain.
MEB82 n’exige pas que chaque radio de terrain passe par un nœud central unique. Les radios compatibles peuvent former automatiquement un réseau décentralisé, permettant d’établir des communications dans des zones où les infrastructures cellulaires, filaires ou radio fixes conventionnelles ne sont pas disponibles.
Lorsque deux radios ne peuvent pas maintenir un chemin radio direct satisfaisant, le trafic peut être transféré via d’autres nœuds MANET disponibles. Cette fonction multi-sauts automatique contribue à étendre les communications sur des zones de travail réparties et à prendre en charge les déploiements affectés par la distance, le relief et les obstacles physiques.
Les réseaux de communication de terrain restent rarement statiques. Les intervenants se déplacent entre les bâtiments, les véhicules changent de position et les UAV ajustent continuellement leur altitude et leur direction. MEB82-36 peut adapter les routes du réseau à mesure que la position des nœuds évolue, ce qui convient aux environnements où la mobilité fait partie du fonctionnement normal.
La radio est conçue pour transporter bien plus que la voix push-to-talk traditionnelle. Le même réseau MANET peut acheminer la voix, les données IP, la vidéo en temps réel et les informations de positionnement, offrant une couche de transport IP sans fil pour les communications de terrain et les applications de connaissance de la situation.
MEB82 prend en charge les topologies en étoile, en chaîne, maillées et hybrides dynamiques. La topologie peut ainsi être adaptée au nombre d’utilisateurs, à la zone d’exploitation, aux besoins de relais et au profil de mobilité du projet.
La mise en réseau sur une même fréquence peut prendre en charge jusqu’à 64 nœuds, ce qui permet de déployer les radios MEB82 non seulement pour de petites équipes, mais aussi au sein de réseaux de communication de terrain distribués de plus grande envergure.
Plusieurs radios portables MEB82-36 peuvent former un réseau maillé mobile direct pour le personnel de terrain. Chaque unité peut fonctionner comme point terminal tout en aidant à transférer le trafic d’autres radios lorsque cela est nécessaire.
Dans un déploiement de terrain compact, quelques unités portables peuvent suffire pour établir une communication locale entre les personnes. Lorsque la zone d’exploitation s’étend, des nœuds supplémentaires peuvent être ajoutés afin d’offrir des routes alternatives et d’accroître la flexibilité du réseau.
La radio portable peut être associée à des modules de communication UAV compatibles, à des nœuds relais portables et à des stations au sol. Un nœud aérien peut fournir un point de communication en hauteur lorsque des bâtiments, des montagnes ou d’autres obstacles limitent les liaisons radio au niveau du sol.
Cela permet à la vidéo UAV, aux données de terrain et aux communications du personnel de partager un réseau mobile plus étendu au lieu de fonctionner comme des liaisons sans fil totalement isolées.
Dans les déploiements plus importants, les radios portables peuvent fonctionner avec des nœuds MANET embarqués sur véhicule ou installés en position fixe afin d’étendre le réseau de terrain vers un poste de commandement temporaire. Les équipements IP connectés côté commandement peuvent recevoir les informations transportées par le réseau maillé sans fil.
Cette architecture permet de faire évoluer un petit déploiement de radios portables vers un système de communication de terrain plus large intégrant des personnes, des véhicules, des plateformes aériennes et des points de commandement temporaires.
La fréquence de fonctionnement standard est de 1350–1450 MHz. Des configurations de fréquence de 350 MHz à 6 GHz peuvent être personnalisées selon les besoins du projet, et des configurations optionnelles à saut de fréquence sont également disponibles.
Le choix des fréquences doit respecter la réglementation du spectre et les exigences de licence applicables dans le pays ou la région où l’équipement sera déployé.
La largeur de canal peut être configurée sur 1.25, 2.5, 5, 10 ou 20 MHz. Les concepteurs peuvent ainsi équilibrer le spectre disponible, les conditions de communication et la capacité de données requise selon le projet.
MEB82 prend en charge la modulation adaptative BPSK, QPSK, 16QAM, 64QAM et 256QAM. Les différents modes de modulation permettent à la liaison radio de s’adapter à l’évolution des conditions RF tout en équilibrant la robustesse de transmission et la capacité de données.
La capacité de transmission maximale spécifiée atteint 50 Mbps avec une largeur de canal de 20 MHz. La sensibilité du récepteur est spécifiée à -103 dBm à 5 MHz.
Le débit réel des applications dépend des conditions RF, de la largeur de bande sélectionnée, de la topologie du réseau, du nombre de sauts de relais, des interférences et du trafic réseau simultané. Pour les déploiements vidéo et multi-nœuds, la capacité du réseau doit donc être évaluée à l’échelle du système complet plutôt qu’à partir d’un seul débit nominal.

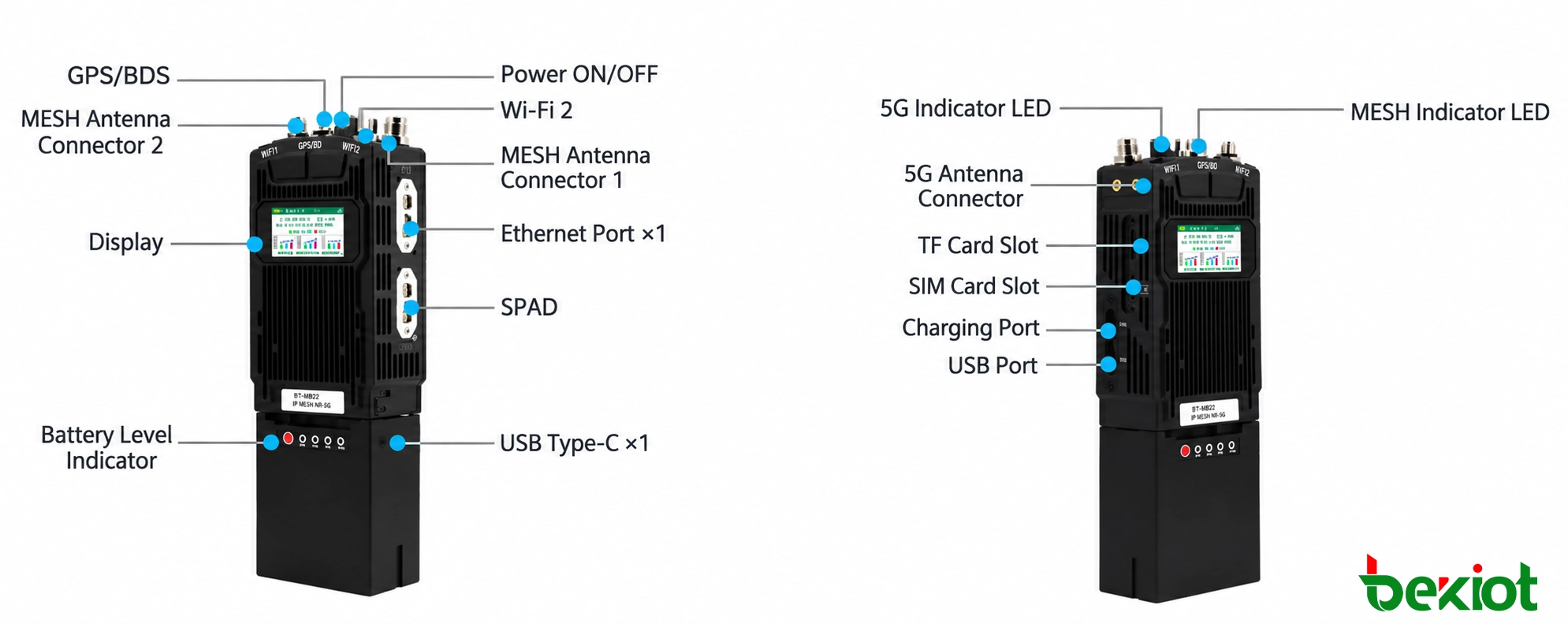

MEB82 fournit plusieurs interfaces d’antenne et de données pour les communications de terrain et l’intégration d’équipements externes. Deux interfaces TNC sont prévues pour les antennes MANET, tandis que des interfaces supplémentaires prennent en charge la connectivité Wi-Fi, GPS et 5G.
Une interface Ethernet 100 Mbps permet de connecter des équipements IP compatibles à la radio. Des interfaces USB, USB Type-C, carte TF, carte SIM et SPAD sont également disponibles pour les besoins d’alimentation, de stockage, de communication et d’intégration système.
Lors de séismes, d’inondations, d’accidents majeurs ou d’autres situations d’urgence, les infrastructures publiques de communication peuvent devenir indisponibles, saturées ou inadaptées aux opérations de terrain. Les radios MEB82 peuvent être déployées rapidement afin de créer un réseau haut débit temporaire entre les intervenants, les équipes mobiles et le personnel de commandement.
Les immeubles de grande hauteur, les parkings souterrains, les complexes commerciaux et les infrastructures de transport peuvent créer des environnements radio difficiles. Les radios portables MANET peuvent fonctionner avec des équipements relais portables et d’autres nœuds compatibles afin d’établir un réseau de communication décentralisé pour les personnels en première ligne.
Le réseau peut fournir un chemin de transport IP pour la voix opérationnelle, la vidéo de terrain, les informations de positionnement et les capteurs de terrain compatibles, aidant le poste de commandement à obtenir plus rapidement les informations provenant de la zone d’intervention.
Les UAV peuvent être intégrés au réseau MANET pour transmettre des vidéos aériennes et des données. Lorsque les communications au sol sont limitées par le relief ou les bâtiments, un nœud aérien peut également offrir une position de relais en hauteur entre des équipes de terrain séparées.
La construction de lignes électriques, les relevés de terrain, les inspections et les opérations de maintenance s’étendent souvent à des zones montagneuses ou isolées où la couverture des réseaux publics est limitée. Un réseau maillé mobile peut relier le personnel de terrain, les postes de commandement temporaires et les équipements IP compatibles sans installer au préalable une infrastructure permanente de communication.
Les équipes de patrouille opérant sur des zones changeantes peuvent utiliser un réseau auto-organisé pour maintenir la connectivité pendant leurs déplacements. La voix, la vidéo en direct, le positionnement et les données opérationnelles peuvent être transportés sur le même réseau sans fil selon la configuration de l’application.
MEB82 peut également être intégré à des réseaux temporaires de communication maritime regroupant personnel, navires, sites côtiers et plateformes aériennes de relais. La mise en réseau multi-sauts offre davantage de souplesse lorsqu’il est difficile de maintenir des liaisons directes entre les différents nœuds.

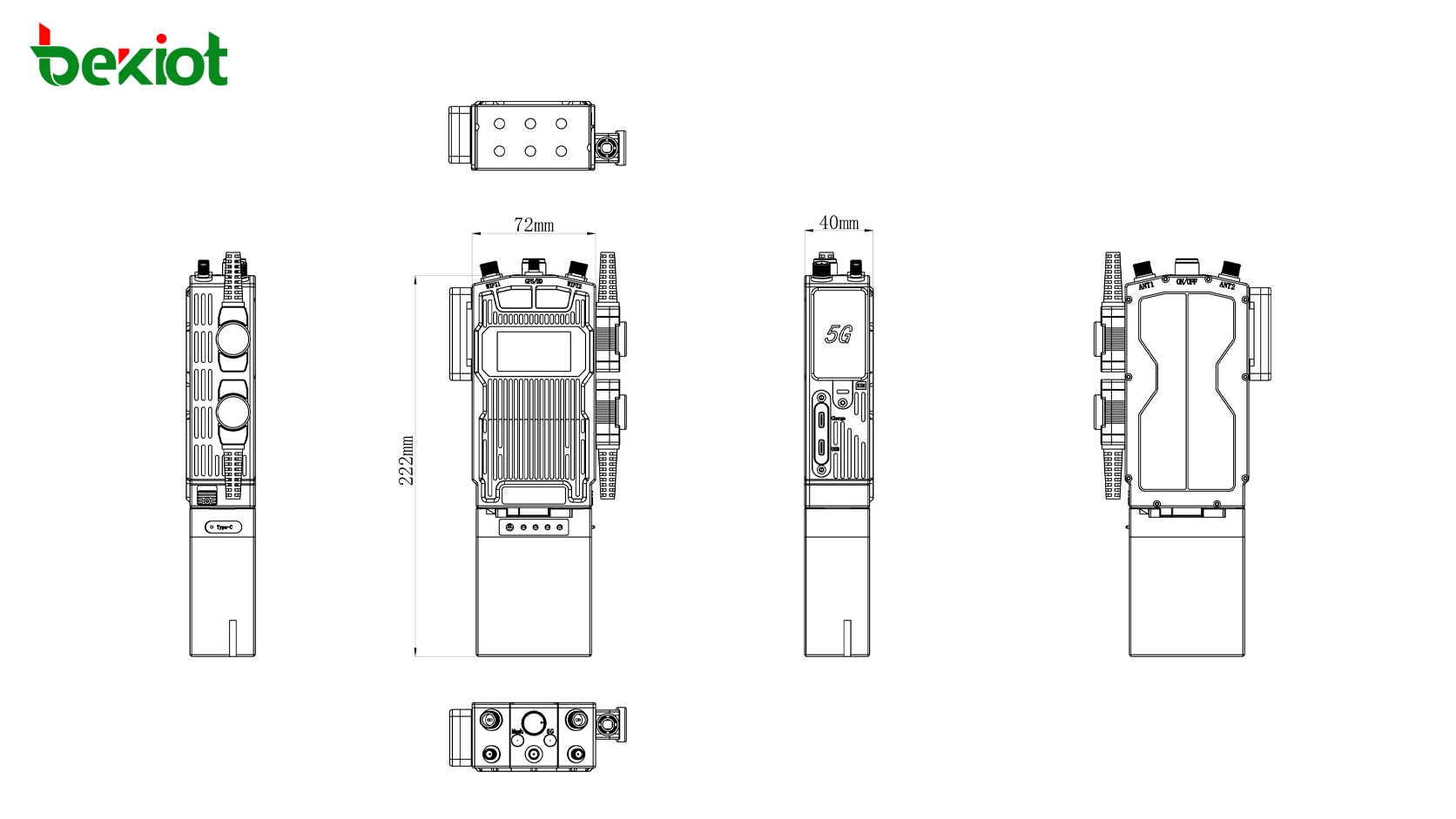

La radio portable MEB82 mesure environ 222 × 72 × 40 mm, hors antennes, et pèse environ 960 g, également hors antennes. Son format portable permet au personnel de terrain de la transporter tout en bénéficiant de capacités de réseau MANET haut débit.
MEB82-36 convient aux sites temporaires où le temps disponible pour installer une infrastructure de communication est limité. Plusieurs radios peuvent établir rapidement un réseau mobile et étendre sa portée en ajoutant des nœuds supplémentaires là où cela est nécessaire.
Plutôt que d’obliger les utilisateurs à rester dans la zone de couverture d’un seul point d’accès fixe, l’architecture MANET permet à la topologie du réseau d’évoluer avec le personnel de terrain, les véhicules et les autres nœuds mobiles.
La voix, la vidéo, les données IP et le trafic de positionnement peuvent utiliser la même infrastructure maillée haut débit. Un système de communication de terrain peut ainsi prendre en charge plusieurs services opérationnels sur un seul réseau sans fil mobile.
Un déploiement peut commencer avec quelques radios portables puis intégrer des équipements compatibles de relais, embarqués sur véhicule, aériens ou côté commandement à mesure que les besoins de couverture et de capacité augmentent.
Pas nécessairement. Une radio bidirectionnelle classique à bande étroite est principalement optimisée pour la communication vocale, tandis que MEB82-36 est conçu comme un nœud MANET haut débit capable de transporter la voix, la vidéo, les données IP et les informations de positionnement. Le système approprié dépend des services de communication requis par le projet.
Il n’est pas possible de spécifier une distance fixe universelle pour tous les déploiements. La portée radio effective dépend de la fréquence, de la configuration et de la hauteur des antennes, du relief, des bâtiments, des interférences, de la position des nœuds et de la présence éventuelle de nœuds relais intermédiaires. La couverture doit être évaluée en fonction de l’environnement d’exploitation prévu.
Un nœud relais peut être ajouté lorsque la communication directe est limitée par le relief, les bâtiments, la distance ou la position des nœuds. L’emplacement des relais doit être choisi selon les conditions RF réelles plutôt qu’en augmentant simplement le nombre de sauts, car les sauts supplémentaires consomment eux aussi des ressources réseau.
Plusieurs services IP peuvent partager le réseau maillé, mais le nombre et la qualité des flux vidéo simultanés dépendent du débit vidéo, de la largeur de canal, des conditions RF, du nombre de sauts de relais et du reste du trafic réseau. Les besoins vidéo doivent donc être intégrés au plan de capacité réseau avant le déploiement.
MEB82 fournit une interface Ethernet 100 Mbps permettant de connecter des équipements IP compatibles. L’intégration concrète de caméras, d’ordinateurs, de capteurs ou d’autres équipements réseau dépend de leur configuration IP, de leurs protocoles applicatifs et de leurs besoins en bande passante.
Non. Le relais UAV est principalement utile lorsqu’une hauteur d’antenne plus importante permet de surmonter le relief, les bâtiments ou la séparation entre zones d’exploitation. Sur des sites plus petits ou moins obstrués, des nœuds MANET portables, transportables ou embarqués sur véhicule peuvent fournir la connectivité requise sans relais aérien.
La planification du projet doit normalement inclure le pays de déploiement, la bande de fréquences disponible, le nombre de nœuds, la zone d’exploitation, le relief, les besoins de mobilité, le trafic vidéo et de données prévu, les besoins en batterie et la nécessité de faire fonctionner ensemble des nœuds portables, embarqués, relais ou UAV.
| Modèle | MEB82 |
|---|---|
| Modèle radio | MEB82-36 |
| Type de produit | Radio portable SDR MANET |
| Architecture radio | Radio logicielle (SDR) |
| Fréquence standard | 1350–1450 MHz |
| Fréquence personnalisée | 350 MHz–6 GHz, personnalisable |
| Saut de fréquence | En option |
| Puissance d’émission | 2 W × 2 |
| Largeur de canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, réglable |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptative |
| Capacité de transmission | Jusqu’à 50 Mbps @ 20 MHz |
| Sensibilité du récepteur | -103 dBm @ 5 MHz |
| Capacité du réseau | Jusqu’à 64 nœuds en réseau sur la même fréquence |
| Topologie du réseau | Étoile / Chaîne / Mesh / Réseau dynamique hybride |
| Antenne MANET | 2 × TNC |
| Antenne Wi-Fi | 2 × SMA |
| Antenne GPS | 1 × SMA |
| Antenne 5G | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| Port de charge | 1 × USB Type-C |
| Autres interfaces | 1 × SPAD, 1 × emplacement pour carte TF, 1 × emplacement pour carte SIM |
| Voyants | 1 × voyant 5G, 1 × voyant MESH |
| Écran | Écran intégré |
| Température de fonctionnement | -40°C à +55°C |
| Température de stockage | -40°C à +85°C |
| Humidité de fonctionnement | 5%–95%, sans condensation |
| Dimensions | 222 × 72 × 40 mm, hors antennes |
| Poids | Env. 960 g, hors antennes |
| Batterie | 12.6 V / 7 Ah |
| Autonomie typique | Env. 6 heures |
| Autonomie prolongée | Env. 8–12 heures avec configuration renforcée |
| Consommation électrique moyenne | 15 W |
| Consommation électrique maximale | 22 W |
