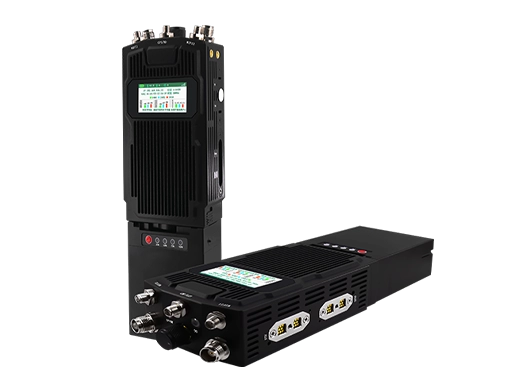

La radio portable SDR MANET MEB83 est un terminal portable de réseau mesh haut débit conçu pour les interventions d’urgence, le commandement de terrain, les opérations de patrouille, la communication UAV, l’ingénierie à distance et d’autres applications mobiles où l’infrastructure réseau conventionnelle peut être indisponible ou peu fiable.
La radio MEB83-36 repose sur une architecture de radio logicielle et une technologie MANET décentralisée multi-sauts. Les équipements compatibles peuvent communiquer sans dépendre d’un nœud central conventionnel, tandis que les radios participantes assurent dynamiquement le routage et le relais du trafic lorsque la topologie évolue.
Avec une largeur de canal pouvant atteindre 40 MHz, une capacité de transmission spécifiée jusqu’à 120 Mbps @ 40 MHz et une interface Ethernet Gigabit, MEB83-36 est conçue pour les applications de terrain haut débit devant transporter voix, vidéo en direct, données IP et informations de positionnement sur le même réseau sans fil mobile.
MEB83-36 utilise une architecture décentralisée permettant aux équipements compatibles de communiquer sans dépendre d’une station de base centrale fixe.
Chaque nœud participant peut fonctionner comme terminal de communication tout en contribuant au routage et au relais sur l’ensemble du réseau MANET.
Les nœuds compatibles peuvent établir un réseau sans fil multi-sauts en quelques secondes, ce qui rend MEB83 adaptée aux opérations de terrain où les communications doivent être mises en place rapidement après l’arrivée du personnel.
Cette capacité est particulièrement utile lors d’interventions d’urgence, d’opérations temporaires de commandement et de travaux à distance où le temps manque pour installer une infrastructure permanente.
Le personnel, les véhicules, les UAV et d’autres nœuds mobiles peuvent changer continuellement de position pendant une opération. MEB83-36 prend en charge le routage dynamique afin que les chemins disponibles s’adaptent aux changements de topologie.
Lorsqu’une liaison directe n’est pas adaptée, le trafic peut être transféré par d’autres nœuds compatibles du réseau MANET.
L’une des principales caractéristiques de MEB83 est sa capacité de transmission haut débit plus élevée. La radio prend en charge jusqu’à 120 Mbps avec une largeur de canal de 40 MHz.
Elle convient ainsi aux applications nécessitant davantage de capacité de données, notamment la vidéo en temps réel, l’échange de données de terrain et d’autres services de communication IP.
La valeur de 120 Mbps représente la capacité de transmission radio spécifiée à 40 MHz. Le débit réel des applications peut varier selon les conditions RF, la largeur choisie, les interférences, les sauts de relais, la topologie et le trafic simultané.
Le réseau MANET peut transporter voix, données, vidéo et informations de positionnement via la même infrastructure sans fil.
Le personnel de terrain peut ainsi utiliser un seul réseau haut débit pour plusieurs services opérationnels au lieu de recourir à des liaisons distinctes pour chaque type d’information.
La mise en réseau sur une même fréquence peut prendre en charge jusqu’à 64 nœuds.
Les structures prises en charge comprennent les topologies étoile, linéaire, mesh et hybride dynamique, ce qui permet de configurer le réseau selon le nombre et les déplacements des équipements participants.
Plusieurs radios MEB83-36 peuvent former un réseau mobile haut débit entre personnels de terrain. Chaque appareil peut échanger directement avec des nœuds compatibles proches tout en participant à la structure de routage globale.
Cela permet à une équipe de créer un réseau local sans installer d’abord un point d’accès fixe ou une station de base conventionnelle.
Lorsque des équipes sont séparées par la distance ou des obstacles, des nœuds compatibles supplémentaires peuvent relayer le trafic entre différentes parties de la zone d’exploitation.
Le réseau devient ainsi plus flexible qu’une simple liaison point à point, car le trafic peut emprunter plusieurs routes disponibles.
La description du produit inclut explicitement le déploiement UAV aéroporté, le déploiement de station au sol et le fonctionnement en relais parmi les configurations prises en charge.
MEB83 peut donc participer à un système MANET air-sol plus large comprenant des équipements UAV compatibles et des nœuds terrestres.
MEB83-36 peut être utilisée lorsque les nœuds de communication doivent se déplacer avec le personnel ou l’opération. Le réseau peut évoluer dynamiquement lorsque les équipements passent d’un emplacement à un autre.
Cette caractéristique rend la radio adaptée aux patrouilles, aux interventions d’urgence, aux relevés de terrain et à d’autres opérations où la structure de communication ne peut pas rester statique.
La fréquence standard est de 1350–1450 MHz. Des configurations de 350 MHz à 6 GHz peuvent être personnalisées selon les exigences du projet.
Des configurations optionnelles à saut de fréquence sont également disponibles. La bande réelle doit être choisie en fonction du projet et de la réglementation du spectre applicable dans le pays ou la région.
MEB83-36 fournit une puissance d’émission de 2 W × 2 via deux interfaces d’antenne MESH.
La puissance d’émission seule ne détermine pas la distance de communication. Les antennes, la fréquence, le relief, la position d’installation, les interférences et la topologie influencent également les performances réelles.
Les largeurs prises en charge comprennent 1.25, 2.5, 5, 10, 20 et 40 MHz.
La configuration 40 MHz fournit la largeur nécessaire à la capacité maximale spécifiée de 120 Mbps.
MEB83 prend en charge la modulation BPSK, QPSK, 16QAM, 64QAM et 256QAM en fonctionnement adaptatif.
Les différents modes permettent au système radio d’adapter la transmission aux changements des conditions de liaison.
La sensibilité du récepteur est spécifiée à -103 dBm à 5 MHz.
Les performances pratiques doivent néanmoins être évaluées dans le cadre du système RF complet, notamment les antennes, la fréquence, les interférences et l’environnement de déploiement.

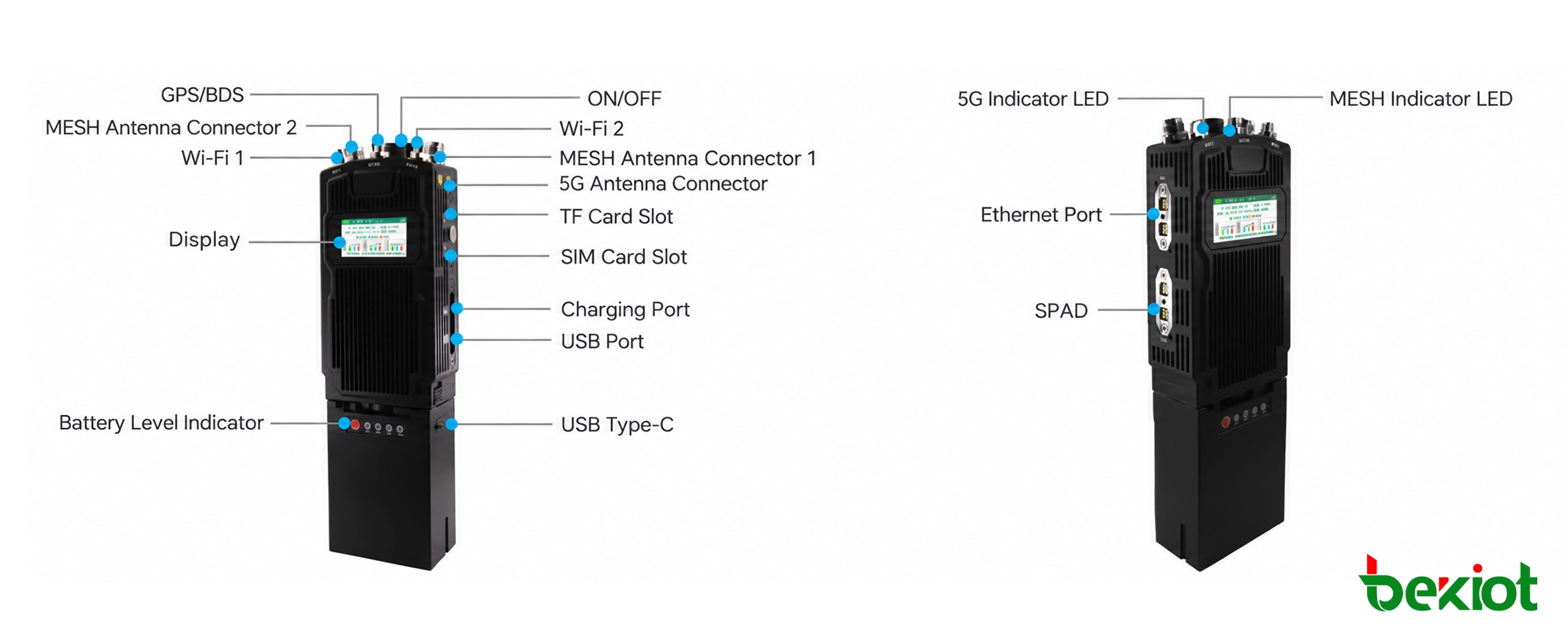

MEB83 fournit deux interfaces TNC pour les antennes MESH.
Ces interfaces prennent en charge la connexion radio MANET haut débit utilisée pour la mise en réseau décentralisée multi-sauts.
Deux interfaces SMA sont prévues pour les antennes Wi-Fi, ainsi qu’une interface SMA pour le GPS.
Une interface MCX est prévue pour la connexion de l’antenne 5G.
MEB83 comprend une interface Ethernet 1000 Mbps.
Le port Ethernet Gigabit fournit une connexion IP filaire aux équipements externes compatibles et distingue la configuration de MEB83 des modèles portables dotés uniquement d’une connectivité Ethernet moins rapide.
L’appareil fournit une interface USB, un emplacement pour carte TF et un emplacement pour carte SIM.
Ces interfaces permettent l’intégration avec le système global de communication et d’applications selon les exigences du projet.
Un port de charge USB Type-C est fourni pour recharger la radio portable.
MEB83 comprend un écran intégré ainsi qu’un voyant d’état 5G et un voyant d’état MESH.
MEB83 peut être déployée rapidement lorsque les équipes d’urgence ont besoin de communications haut débit mais que l’infrastructure fixe ou publique conventionnelle est indisponible ou insuffisante.
Plusieurs radios peuvent former un réseau mobile multi-sauts et échanger voix, vidéo, données et positionnement dans toute la zone d’incident.
Les équipes de secours peuvent devoir se déplacer continuellement dans un environnement changeant tout en maintenant la communication avec d’autres personnels et les ressources de commandement.
Le réseau décentralisé et le routage dynamique permettent aux nœuds compatibles de rester membres du réseau de terrain lorsque leurs positions relatives évoluent.
L’exemple d’application décrit l’utilisation de terminaux MESH pour le personnel, de relais et d’une plateforme de dispatching afin d’établir des communications audio et vidéo décentralisées dans des immeubles de grande hauteur, parkings souterrains, grands complexes commerciaux et environnements de métro.
Le même réseau IP peut également fournir un chemin de transport transparent pour les équipements compatibles de surveillance et de détection utilisés par le personnel de terrain.
La transmission vidéo et données UAV est explicitement mentionnée parmi les applications prévues du produit.
MEB83 peut participer à un système MANET comportant des nœuds UAV et terrestres compatibles, permettant aux informations haut débit de circuler entre équipements aériens et communications de terrain.
Les travaux électriques, relevés extérieurs et projets d’ingénierie à distance peuvent avoir lieu hors de portée pratique des réseaux filaires ou mobiles publics.
Les radios MANET portables peuvent établir une connectivité haut débit temporaire entre personnels de terrain et autres nœuds compatibles sans installer au préalable une infrastructure permanente.
MEB83 peut être utilisée dans des réseaux privés de communication pour les patrouilles urbaines et les opérations mobiles courantes.
Le format portable permet à chaque membre de rester dans le réseau lorsqu’il se déplace entre différentes zones de patrouille.
La description du produit identifie la reconnaissance à courte portée parmi les scénarios cibles de MEB83.
La connectivité MANET à plus haut débit peut prendre en charge la transmission de vidéo de terrain et d’autres informations opérationnelles depuis des personnels mobiles vers des nœuds compatibles.
La transmission à bord et le sauvetage maritime figurent également parmi les domaines d’application décrits par le fabricant.
Les terminaux MANET compatibles peuvent participer à un réseau comprenant des navires, UAV, hélicoptères ou autres nœuds selon l’architecture de communication utilisée.

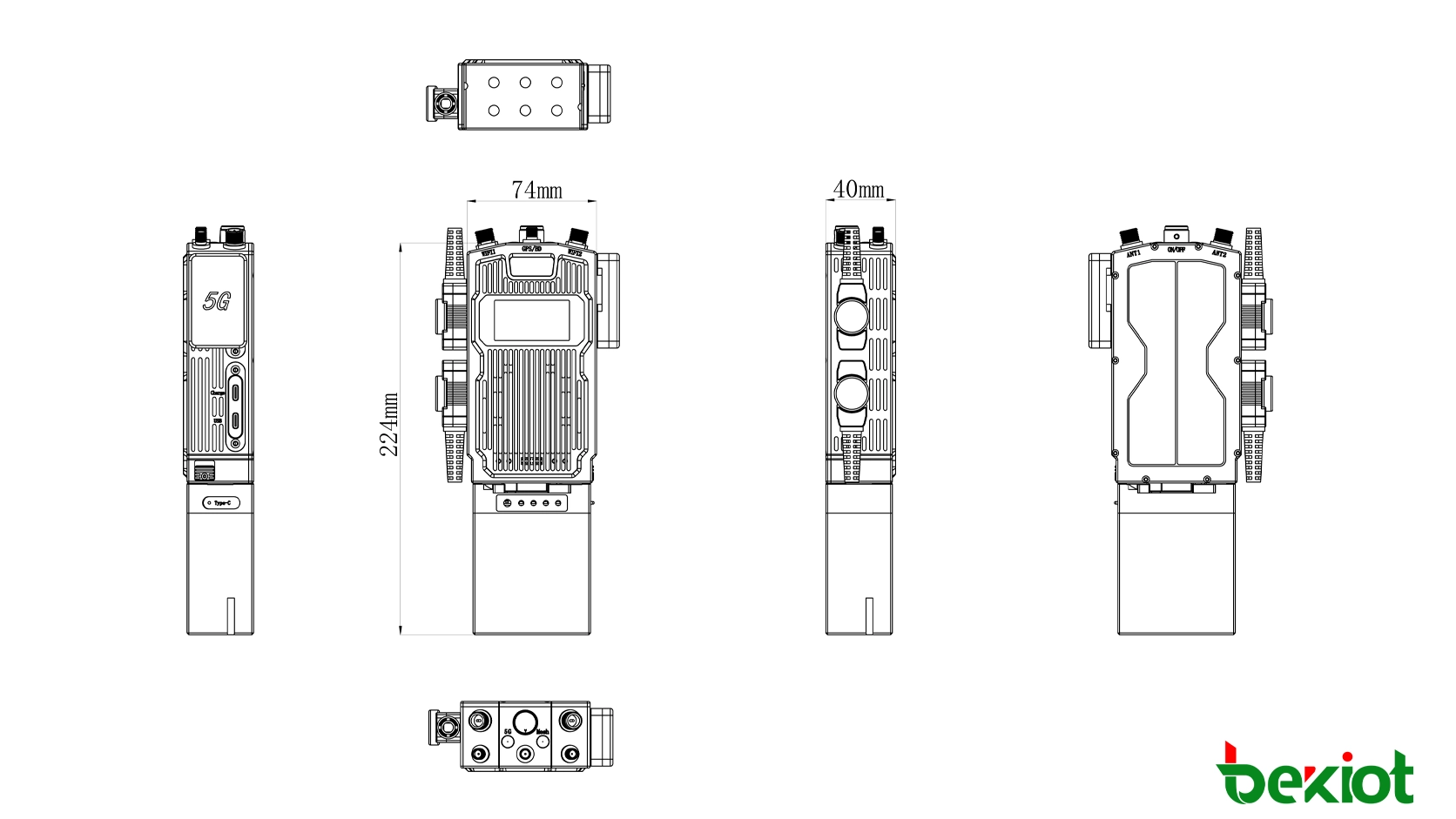

MEB83 mesure environ 224 × 74 × 40 mm, hors antennes, et pèse environ 1060 g, également hors antennes.
L’appareil utilise une batterie 12.6 V / 7 Ah. Le fabricant indique environ 6 heures de fonctionnement pour la configuration standard et environ 8–12 heures pour la configuration améliorée.
La combinaison d’une largeur de canal de 40 MHz et d’une capacité radio spécifiée de 120 Mbps rend MEB83 particulièrement pertinente lorsque le réseau MANET doit transporter des services plus gourmands en bande passante.
Le trafic vidéo doit néanmoins être planifié selon le nombre de flux simultanés, le débit de compression, les conditions RF, le nombre de relais et les autres trafics plutôt qu’à partir du seul débit maximal.
L’interface Ethernet 1000 Mbps fournit une connexion filaire plus rapide entre la radio portable et les équipements IP externes compatibles.
La quantité réelle de trafic transportable sur le réseau sans fil reste déterminée par la liaison MANET et les conditions générales du réseau, et non par la seule vitesse du port Ethernet.
MEB83 n’a pas besoin de fonctionner uniquement comme appareil portable isolé. Elle peut faire partie d’un déploiement MANET compatible plus large comprenant stations au sol, relais, nœuds UAV et autres équipements de communication.
Cela permet au personnel équipé de radios portables de participer directement à un réseau pouvant s’étendre au-delà de la simple communication entre utilisateurs.
Non. Les 120 Mbps représentent la capacité de transmission radio spécifiée à 40 MHz. Le débit pratique peut varier selon les conditions RF, les interférences, la topologie, les sauts de relais et le trafic simultané.
Aucune distance fixe n’est fournie dans le tableau des paramètres techniques. La couverture pratique dépend de la fréquence, de la configuration des antennes, du relief, des obstacles, des interférences et de la position des autres nœuds MANET.
Oui. MEB83 fournit une interface Ethernet 1000 Mbps pour les équipements IP compatibles. L’application réelle dépend de la configuration IP, des protocoles, des besoins en bande passante et de la conception globale du réseau MANET.
La spécification indique environ 6 heures de fonctionnement pour la configuration standard et environ 8–12 heures pour la version améliorée. La durée réelle peut varier selon l’activité d’émission, la charge de trafic, les fonctions connectées, la température et l’état de la batterie.
La planification du projet doit confirmer la fréquence autorisée, la largeur de canal requise, le trafic prévu de voix, vidéo et données, le nombre de nœuds MANET, la configuration d’antenne, les besoins de batterie et la coopération éventuelle entre nœuds portables, UAV, relais ou stations au sol.
| Modèle | MEB83 |
|---|---|
| Modèle radio | MEB83-36 |
| Type de produit | Radio portable SDR MANET |
| Architecture radio | Radio logicielle (SDR) |
| Fréquence standard | 1350–1450 MHz |
| Fréquence personnalisée | 350 MHz–6 GHz, personnalisable |
| Saut de fréquence | En option |
| Puissance d’émission | 2 W × 2 |
| Largeur de canal | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, réglable |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptative |
| Capacité de transmission | 120 Mbps @ 40 MHz |
| Sensibilité du récepteur | -103 dBm @ 5 MHz |
| Capacité du réseau | Jusqu’à 64 nœuds en réseau sur la même fréquence |
| Topologie du réseau | Étoile / Linéaire / Mesh / Hybride dynamique |
| Interfaces d’antenne MESH | 2 × TNC |
| Interfaces d’antenne Wi-Fi | 2 × SMA |
| Interface d’antenne GPS | 1 × SMA |
| Interface d’antenne 5G | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| Port de charge | 1 × USB Type-C |
| Interface supplémentaire | 1 × SPAD |
| Stockage | 1 × emplacement pour carte TF |
| SIM | 1 × emplacement pour carte SIM |
| Écran | Écran intégré × 1 |
| Voyants d’état | 5G × 1 / MESH × 1 |
| Température de fonctionnement | -40°C à +55°C |
| Température de stockage | -40°C à +85°C |
| Humidité de fonctionnement | 5%–95%, sans condensation |
| Dimensions | 224 × 74 × 40 mm, hors antennes |
| Poids | Env. 1060 g, hors antennes |
| Batterie | 12.6 V / 7 Ah |
| Température de fonctionnement de la batterie | -10°C à +55°C |
| Autonomie de fonctionnement spécifiée | Env. 6 heures |
| Autonomie de fonctionnement prolongée | Env. 8–12 heures |
| Consommation électrique moyenne | 15 W |
| Consommation électrique maximale | 22 W |
