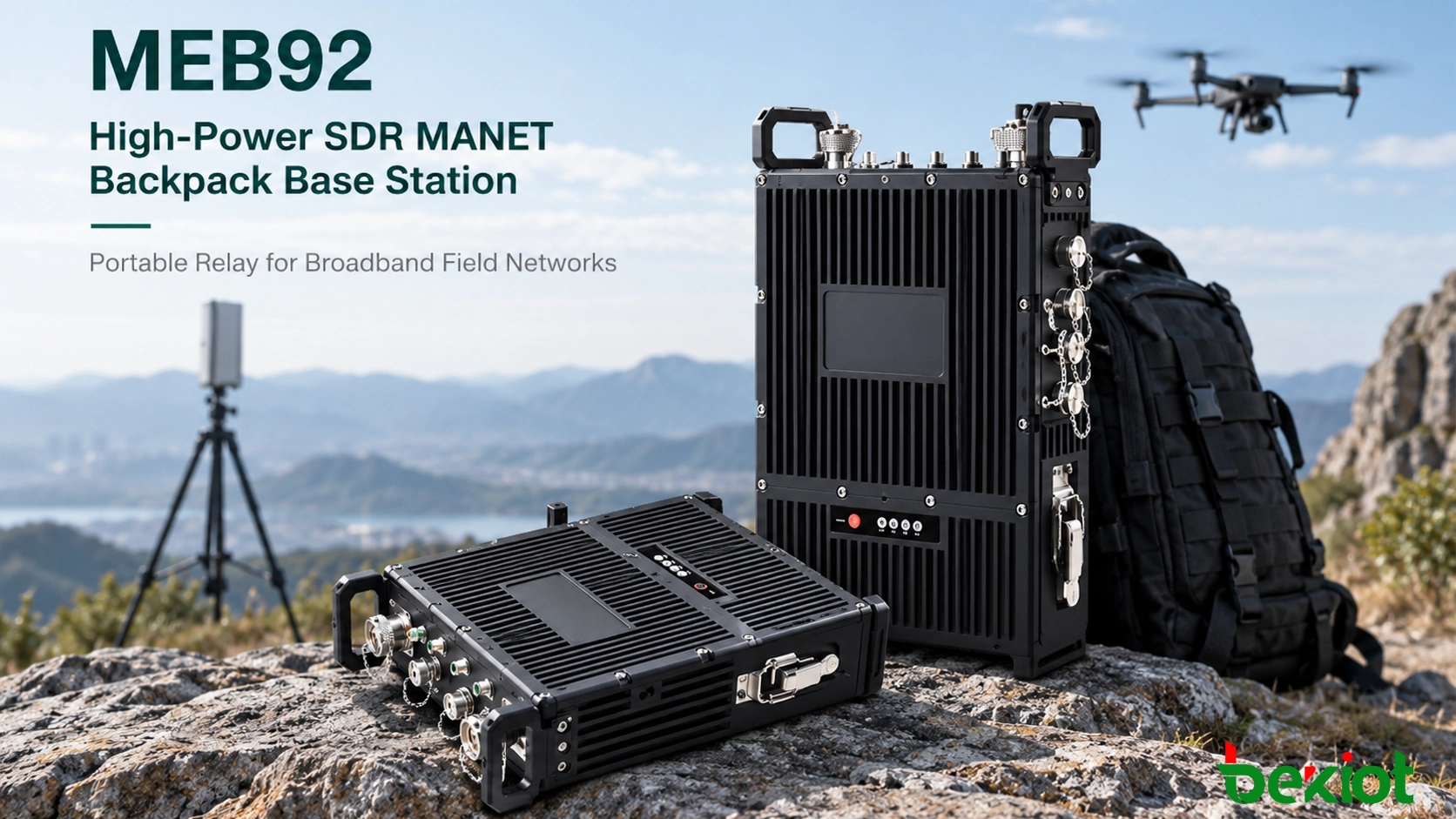

La station de base dorsale SDR MANET MEB92 haute puissance est un dispositif portable de relais haut débit conçu pour les communications d’urgence, le commandement des secours, la transmission de données UAV, les travaux extérieurs, les opérations maritimes et d’autres applications de terrain nécessitant un nœud mobile de plus forte puissance.
Basé sur une architecture de radio logicielle, MEB92 utilise une technologie MANET décentralisée multi-sauts pour établir des communications sans dépendre d’un nœud central fixe. Les équipements compatibles peuvent communiquer directement, tandis que les nœuds participants assurent le routage dynamique et le relais du trafic à travers le réseau.
Par rapport aux nœuds MANET portables ou dorsaux de plus faible puissance, cette version fournit une puissance d’émission de 10 W × 2, ce qui la rend plus adaptée comme relais portable, station de base temporaire de terrain ou nœud haute puissance au sein d’un système MANET distribué.
L’appareil prend en charge le déploiement dorsal et sur trépied, le démarrage à une touche, le fonctionnement sur batterie amovible, les applications UAV aéroportées, l’utilisation en station au sol et le déploiement comme relais. Plusieurs nœuds compatibles peuvent établir en quelques secondes un réseau sans fil multi-sauts tout en transportant voix, données, vidéo et informations de positionnement sur le même réseau haut débit.
La configuration MEB92 haute puissance fournit une puissance d’émission de 10 W × 2. Elle se distingue ainsi des terminaux MANET portables de plus faible puissance et convient mieux à un rôle de relais important ou de nœud de réseau de terrain.
Les performances réelles dépendent toujours de la fréquence de fonctionnement, de la configuration des antennes, du relief, des interférences, de la hauteur de déploiement et de la topologie globale. La puissance d’émission ne doit donc pas être interprétée comme une garantie de distance fixe.
MEB92 utilise une architecture MANET décentralisée. Les équipements compatibles peuvent établir une communication sans que le trafic doive passer par une station de base centrale conventionnelle.
Chaque nœud participant peut faire partie de la structure de routage, ce qui permet au réseau de prendre en charge aussi bien la communication directe que le relais multi-sauts.
Le réseau prend en charge le routage dynamique lorsque les nœuds se déplacent ou que les conditions de communication évoluent. Lorsqu’aucun chemin direct n’est disponible, le trafic peut être transféré via d’autres nœuds compatibles du réseau MANET.
Cette capacité est particulièrement pertinente dans les environnements de terrain distribués où la position du personnel, des véhicules, des UAV et des relais temporaires peut changer pendant l’opération.
L’unité peut être transportée comme équipement dorsal ou installée sur un trépied. Les équipes de terrain peuvent ainsi amener le nœud dans la zone d’exploitation et l’établir à une position de communication appropriée.
Le déploiement dorsal est utile lorsque le relais doit se déplacer avec l’opération, tandis que le trépied permet d’établir un nœud temporaire stationnaire.
MEB92 prend en charge le démarrage à une touche pour un déploiement rapide. Associé au réseau décentralisé, il peut être mis en service rapidement lorsque des ressources temporaires sont nécessaires.
L’appareil utilise une batterie amovible de 25.2 V / 10.5 Ah. La spécification technique du fabricant indique environ 6–8 heures de veille.
La valeur de 6–8 heures doit être traitée spécifiquement comme la durée de veille annoncée et non comme un temps garanti de fonctionnement continu à pleine charge.
MEB92 peut transporter voix, données, vidéo et informations de positionnement sur la même infrastructure MANET haut débit.
Cette capacité multiservice permet au réseau de prendre en charge la transmission vidéo de terrain, l’échange de données opérationnelles, le positionnement mobile et la communication entre équipes distribuées, au-delà d’un simple système radio vocal classique.
La mise en réseau sur une même fréquence peut prendre en charge jusqu’à 64 nœuds. Les topologies prises en charge comprennent étoile, linéaire, mesh et hybride dynamique.
La station dorsale haute puissance peut ainsi fonctionner au sein d’un système plus large comportant terminaux portables, relais, équipements aériens et dispositifs de communication au sol.
Le format dorsal permet d’emporter MEB92 dans des zones où l’installation d’une station fixe est peu pratique. Une fois sur place, l’unité peut rester avec une équipe mobile ou être positionnée comme relais selon les besoins du réseau.
La configuration de puissance plus élevée convient particulièrement aux déploiements où l’équipement dorsal doit jouer un rôle plus important dans la structure de relais qu’un petit terminal utilisateur.
Le déploiement sur trépied permet à MEB92 de fonctionner comme point de réseau temporaire de terrain. Il peut être utile autour d’un poste de commandement, d’un chantier extérieur, d’une zone de patrouille ou de tout environnement nécessitant une infrastructure seulement pendant l’opération.
Une fois positionnée, l’unité peut rester dans le réseau local tandis que les nœuds portables, embarqués sur véhicule ou aériens continuent de se déplacer dans la zone.
Un réseau de terrain n’exige pas que chaque nœud maintienne un chemin direct vers un emplacement central unique. Des nœuds MANET supplémentaires peuvent être introduits pour créer des chemins intermédiaires entre des zones séparées.
MEB92 peut participer à cette structure de relais et aider à former des configurations étoile, linéaires, mesh ou mixtes selon le déploiement.
L’objectif d’un relais n’est pas simplement d’augmenter le nombre de nœuds. Il doit résoudre un problème réel tel que la séparation entre zones, l’obstruction du relief ou un chemin direct inadapté.
La description du fabricant identifie les déploiements UAV aéroporté, station au sol et relais parmi les configurations prises en charge.
Des nœuds compatibles aériens et terrestres peuvent donc être intégrés à un système MANET plus large selon l’architecture du projet, permettant à différents équipements mobiles de participer au même réseau décentralisé.
La fréquence standard est de 1350–1450 MHz. Les fréquences de 350 MHz à 6 GHz peuvent être personnalisées et des configurations optionnelles à saut de fréquence sont disponibles.
La fréquence doit être choisie selon les exigences du projet et la réglementation du spectre applicable dans le pays ou la région de déploiement.
MEB92 prend en charge les largeurs de canal de 1.25, 2.5, 5, 10 et 20 MHz. La largeur peut être ajustée selon le spectre disponible et les exigences du réseau.
Les différentes largeurs de canal offrent de la souplesse pour équilibrer les ressources spectrales disponibles et la quantité de données à transporter sur le réseau de terrain.
Les modes pris en charge comprennent BPSK, QPSK, 16QAM, 64QAM et 256QAM en fonctionnement adaptatif.
La modulation adaptative permet au système radio d’utiliser différents modes de transmission à mesure que les conditions sans fil évoluent.
La capacité spécifiée est de 50 Mbps avec une largeur de canal de 20 MHz, et la sensibilité du récepteur est de -103 dBm à 5 MHz.
Le débit réel des applications peut varier selon les conditions RF, la topologie, les interférences, les sauts de relais et le trafic simultané. Le débit maximal spécifié ne doit donc pas être considéré comme un débit applicatif de bout en bout garanti.
Pour les déploiements transportant de la vidéo en direct, la planification de capacité doit prendre en compte le débit vidéo, le nombre de flux simultanés et le reste du trafic, plutôt que de se baser uniquement sur la valeur maximale de transmission.

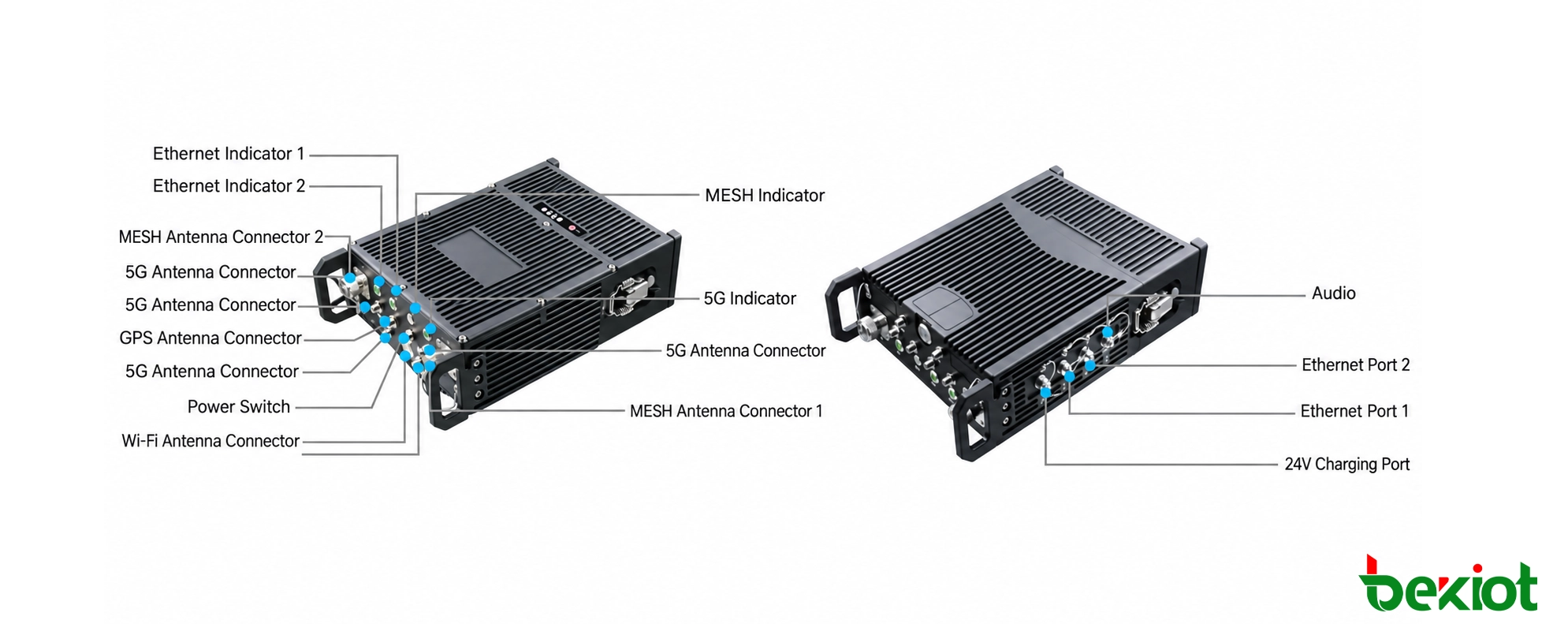

Deux interfaces d’antenne femelles type N sont fournies pour la communication MESH. La configuration à double interface correspond à l’architecture radio utilisée par le système MANET.
L’unité fournit une interface SMA pour le GPS, quatre interfaces SMA pour les antennes 5G et une interface SMA pour le Wi-Fi.
Ces interfaces permettent à MEB92 de participer à une architecture de communication plus large associant réseau MANET, positionnement et autres fonctions.
Deux interfaces Ethernet 100 Mbps sont disponibles pour la connectivité IP filaire. Des équipements réseau compatibles peuvent être connectés selon la conception du système complet.
Sur un poste de commandement temporaire, ces interfaces peuvent fournir une connexion physique aux ordinateurs, équipements vidéo ou autres appareils IP compatibles qui doivent accéder au MANET de terrain.
L’appareil comprend une interface audio et un emplacement pour carte SIM. Un interrupteur dédié fait également partie du groupe fonctionnel des interfaces.
La spécification d’interface prévoit une entrée d’alimentation DC 24 V.
Les indicateurs comprennent un voyant MESH, deux voyants Ethernet et un voyant 5G.
MEB92 peut être déployé lors d’opérations de communication d’urgence et de commandement des secours nécessitant un réseau sans fil temporaire haut débit.
Les déploiements dorsal et sur trépied permettent de transporter les nœuds sur la zone d’incident et de les positionner selon l’évolution des besoins de l’intervention.
Lorsque les équipes de première ligne se déplacent et que la zone évolue, des nœuds MANET supplémentaires peuvent être ajoutés sans exiger que chaque utilisateur conserve une liaison directe avec un point fixe.
Le fabricant identifie les véhicules de communication d’urgence parmi les applications visées. La station portable peut participer à un réseau MANET comprenant des nœuds mobiles et des équipements associés à un commandement temporaire.
Dans ce type de déploiement, le véhicule peut fournir les ressources côté commandement tandis que les nœuds dorsaux et autres équipements compatibles étendent le réseau plus près du terrain.
Lors d’une catastrophe, les ressources de communication peuvent devoir être déployées rapidement sur une zone large ou changeante. MEB92 peut participer à un réseau décentralisé multi-sauts pour transporter voix, vidéo, données et positionnement entre équipements compatibles.
Le format portable est utile lorsque les positions de relais ne peuvent pas être entièrement déterminées avant l’arrivée des équipes.
L’exemple d’application du fabricant décrit l’utilisation de terminaux MESH pour le personnel, de relais et d’une plateforme de dispatching afin d’établir un réseau de commandement audio et vidéo dans des immeubles de grande hauteur, parkings souterrains, grands complexes commerciaux et environnements de métro.
Dans ces déploiements, le réseau IP peut également fournir un chemin pour les équipements compatibles de surveillance des pompiers et les capteurs de terrain, notamment pour l’état du personnel, l’alimentation en air et la surveillance des gaz dangereux.
Les relais portables peuvent être positionnés selon l’environnement réel de communication, permettant à l’architecture de s’adapter aux obstacles physiques et aux changements de zone.
La transmission vidéo et données UAV est l’une des applications indiquées. Les nœuds UAV compatibles et les équipements MEB92 au sol peuvent participer à une architecture MANET plus large selon les exigences du projet.
Dans une configuration air-sol, les nœuds aériens peuvent fournir vidéo et données opérationnelles tandis que les relais au sol offrent des chemins supplémentaires vers d’autres équipements de terrain ou de commandement.
Les projets électriques extérieurs et les opérations de topographie peuvent nécessiter des communications temporaires dans des zones où les infrastructures publiques ou fixes sont limitées.
Les équipements MANET portables peuvent fournir un réseau de transport sans fil pour voix, vidéo et données entre des sites de terrain distribués.
Comme les équipements peuvent être déplacés, le réseau peut suivre le projet lorsqu’il progresse d’une zone de travail à une autre.
MEB92 est également destiné aux réseaux privés utilisés pour les patrouilles urbaines. Les relais portables permettent d’adapter l’architecture à la zone d’exploitation.
Un relais peut être déplacé lorsque les itinéraires de patrouille ou les zones temporaires de sécurité changent, plutôt que de rester lié à un point d’installation permanent.
La transmission à bord figure parmi les applications. L’exemple de sauvetage maritime du fabricant décrit des nœuds MESH déployés sur un navire principal, de petites embarcations, des UAV et des hélicoptères afin de créer un réseau multi-sauts.
Cette architecture permet à plusieurs plateformes mobiles de participer au même système temporaire de communication haut débit pendant les opérations maritimes.
Le choix d’une station dorsale haute puissance doit commencer par le rôle que le nœud doit remplir dans le réseau, plutôt que par la puissance d’émission seule.
Un réseau utilisé principalement pour la voix et le positionnement peut avoir des exigences différentes d’un réseau transportant plusieurs flux vidéo. Le nombre d’utilisateurs, de relais et de sauts affecte également le partage de la capacité radio disponible.
Le placement des antennes est un autre facteur de conception important. Une radio haute puissance installée dans un endroit obstrué peut ne pas offrir le même résultat pratique qu’un nœud soigneusement positionné avec un chemin radio plus dégagé.
Le trépied est utile lorsque le nœud doit rester à un emplacement choisi, tandis que le format dorsal offre davantage de flexibilité lorsque le point de communication doit suivre l’opération.
La planification des batteries doit également tenir compte de la durée prévue. Les 6–8 heures publiées correspondent à une spécification de veille et non à un fonctionnement garanti à pleine charge ; les opérations prolongées doivent donc prévoir recharge ou remplacement des batteries.

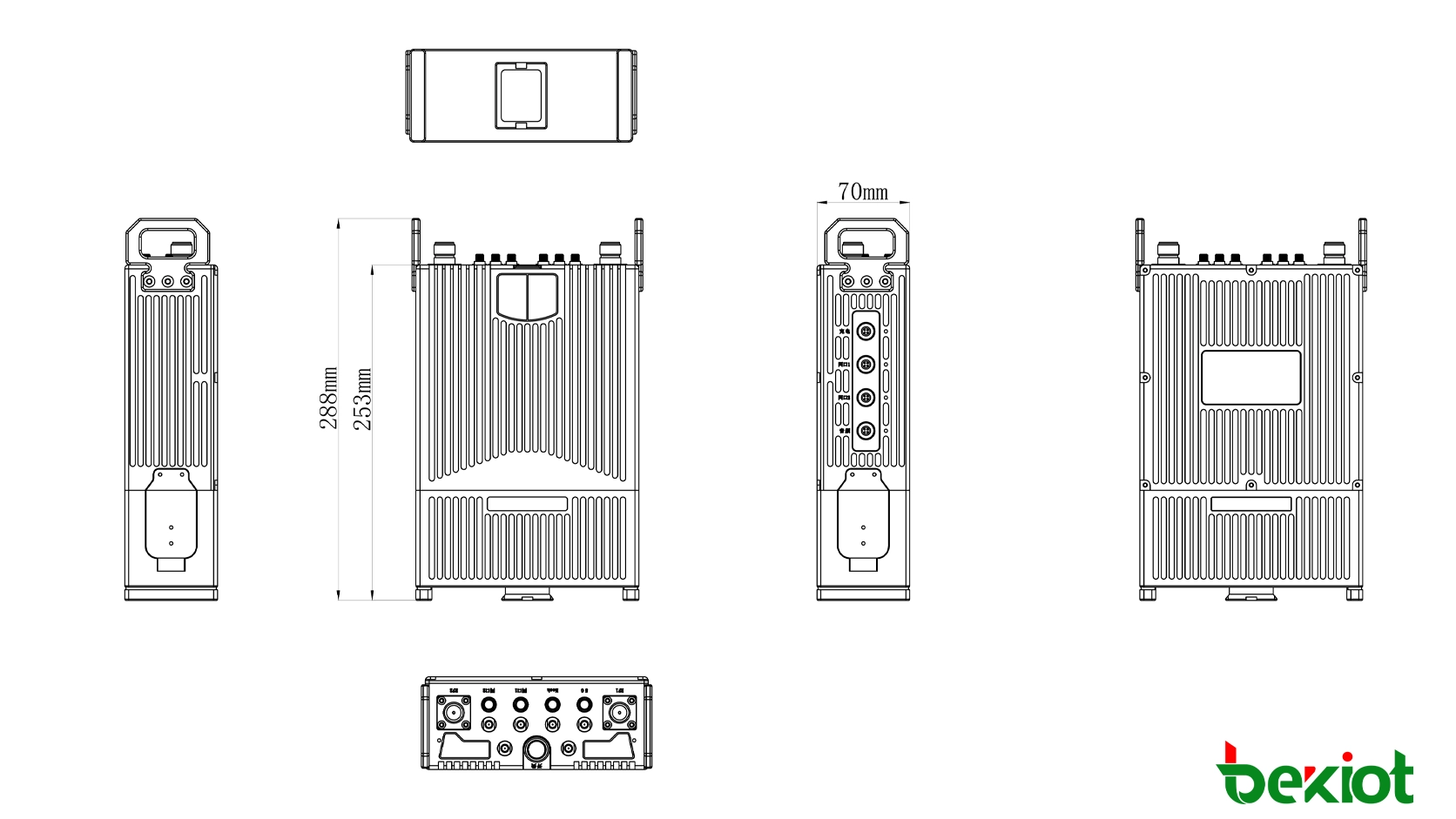

Le MEB92 haute puissance mesure environ 288 × 174 × 70 mm, hors antennes, et pèse environ 4 kg, également hors antennes.
Par rapport au relais dorsal MEB92-36 de plus faible puissance, le boîtier plus grand, la batterie de capacité supérieure et la consommation accrue reflètent un rôle de déploiement haute puissance différent.
Le MEB92 haute puissance est destiné à un rôle différent de celui du relais dorsal MEB92-36 de plus faible puissance. Les deux utilisent un réseau MANET décentralisé basé sur SDR et prennent en charge jusqu’à 64 nœuds sur la même fréquence, mais leurs configurations RF, de batterie et physiques diffèrent sensiblement.
| Spécification | Relais dorsal MEB92-36 | Station de base dorsale MEB92 haute puissance |
|---|---|---|
| Puissance d’émission | 2 W × 2 | 10 W × 2 |
| Largeur de canal maximale | 20 MHz | 20 MHz |
| Capacité de transmission | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| Dimensions | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| Poids | Env. 1.7 kg | Env. 4 kg |
| Batterie | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| Consommation électrique moyenne | 15 W | 66 W |
| Rôle typique | Relais dorsal portable | Relais portable haute puissance / station de base de terrain |
Le MEB92-36 standard convient mieux lorsque le faible poids et la portabilité sont prioritaires. Le MEB92 haute puissance vise les projets nécessitant une configuration RF plus élevée et pouvant accepter l’augmentation correspondante de taille, de capacité de batterie et de consommation.
La principale différence concerne les configurations RF et matérielles. Le MEB92 haute puissance utilise une puissance d’émission de 10 W × 2, contre 2 W × 2 pour MEB92-36. Il dispose aussi d’un boîtier plus grand, d’une batterie 25.2 V / 10.5 Ah de plus forte capacité et d’une consommation supérieure, ce qui le rend plus adapté comme relais portable important ou station de base temporaire.
Aucune distance fixe n’est spécifiée. La couverture pratique dépend de la fréquence, du type et de l’installation de l’antenne, de sa hauteur, du relief, des bâtiments, des interférences RF et de la position des autres nœuds MANET. Elle doit être évaluée selon l’environnement réel.
Non. Le fabricant indique environ 6–8 heures comme temps de veille. Cela ne doit pas être interprété comme un fonctionnement continu à pleine charge garanti, car la durée réelle varie selon l’activité d’émission, la charge de trafic, les fonctions utilisées et les conditions.
Oui. MEB92 fournit deux interfaces Ethernet 100 Mbps pour les équipements IP compatibles. Ordinateurs, équipements vidéo et autres appareils réseau peuvent être intégrés selon la configuration IP, les besoins en bande passante et l’architecture complète du système.
La planification doit confirmer la fréquence de fonctionnement autorisée, le nombre et le type de nœuds MANET, la topologie requise, le trafic prévu de voix, vidéo et données, la configuration d’antenne, l’environnement, les besoins d’alimentation et la coexistence éventuelle de nœuds portables, dorsaux, embarqués sur véhicule ou aériens.
| Modèle | MEB92 |
|---|---|
| Type de produit | Station de base dorsale SDR MANET haute puissance |
| Architecture radio | Radio logicielle (SDR) |
| Fréquence standard | 1350–1450 MHz |
| Fréquence personnalisée | 350 MHz–6 GHz, personnalisable |
| Saut de fréquence | En option |
| Puissance d’émission | 10 W × 2 |
| Largeur de canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, réglable |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptative |
| Capacité de transmission | 50 Mbps @ 20 MHz |
| Sensibilité du récepteur | -103 dBm @ 5 MHz |
| Capacité du réseau | Jusqu’à 64 nœuds en réseau sur la même fréquence |
| Topologie du réseau | Étoile / Linéaire / Mesh / Hybride dynamique |
| Interfaces d’antenne MESH | 2 × connecteur femelle type N |
| Interface d’antenne GPS | 1 × SMA |
| Interfaces d’antenne 5G | 4 × SMA |
| Interface d’antenne Wi-Fi | 1 × SMA |
| Entrée d’alimentation | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Interfaces fonctionnelles | Interrupteur × 1 / Audio × 1 / Emplacement pour carte SIM × 1 |
| Voyants d’état | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Température de fonctionnement | -40°C à +55°C |
| Température de stockage | -40°C à +85°C |
| Humidité de fonctionnement | 5%–95%, sans condensation |
| Dimensions | 288 × 174 × 70 mm, hors antennes |
| Poids | Env. 4 kg, hors antennes |
| Capacité de la batterie | 25.2 V / 10.5 Ah |
| Température de fonctionnement de la batterie | -10°C à +55°C |
| Autonomie en veille spécifiée | Env. 6–8 heures |
| Consommation électrique maximale | 110 W |
| Consommation électrique moyenne | 66 W |
