La station de base dorsale SDR MANET MEB92 est un nœud portable de communication haut débit conçu pour les interventions d’urgence, le commandement des secours, la transmission de données UAV, les travaux extérieurs, les réseaux de patrouille et d’autres opérations de terrain où l’infrastructure sans fil peut être indisponible, incomplète ou difficile à déployer rapidement.
Au lieu de fonctionner uniquement comme terminal utilisateur individuel, MEB92-36 est conçu pour participer à une architecture MANET plus large comme relais portable, nœud temporaire de communication ou équipement réseau côté sol. Sa plateforme de radio logicielle et sa capacité de réseau décentralisé multi-sauts permettent aux équipements compatibles de communiquer et de transférer le trafic sans dépendre d’une station de base centrale fixe classique.
Cette conception convient aux systèmes où personnel, véhicules, UAV et points relais temporaires doivent être connectés dans une zone d’exploitation changeante. Les nœuds compatibles peuvent former un réseau sans fil en quelques secondes, tandis que les chemins disponibles peuvent évoluer à mesure que les nœuds se déplacent ou que la topologie change.
La voix, les données opérationnelles, la vidéo et les informations de positionnement peuvent partager le même réseau MANET haut débit. Selon l’architecture du projet, MEB92-36 peut donc dépasser le rôle d’une simple liaison radio point à point et devenir un élément d’un système distribué de communication de terrain.
MEB92-36 utilise une architecture MANET décentralisée. Les nœuds compatibles ne dépendent pas d’un point central fixe avant de pouvoir communiquer. Les équipements participants peuvent établir directement des liaisons et prendre part au routage du trafic sur le réseau sans fil disponible.
Cette architecture est particulièrement utile pour les déploiements temporaires ou mobiles. Une équipe de secours, un véhicule de terrain, un point relais ou un nœud aérien compatible peut être ajouté au réseau selon les besoins sans reconstruire toute la structure autour d’une station de base permanente.
Dans un déploiement multi-sauts, tous les équipements n’ont pas besoin de maintenir une liaison radio directe vers la destination finale. Les nœuds compatibles peuvent participer au transfert par relais, permettant aux informations de passer par des nœuds intermédiaires selon la topologie actuelle.
Lorsque les équipements de terrain changent de position, les routes disponibles dans le réseau peuvent elles aussi évoluer. Le système MANET peut ainsi s’adapter à un environnement mobile au lieu de dépendre d’un seul chemin statique.
La valeur pratique de cette conception apparaît particulièrement dans les opérations distribuées. Un nœud placé près d’un véhicule de commandement peut transférer des informations provenant d’un nœud plus éloigné, et des relais supplémentaires peuvent être ajoutés lorsque la zone devient plus dispersée.
La mise en réseau sur une même fréquence prend en charge jusqu’à 64 nœuds. Selon les besoins, les équipements compatibles peuvent être organisés en topologies étoile, linéaire, mesh ou hybrides dynamiques.
Une disposition linéaire peut convenir lorsque les points de communication suivent une route ou un corridor de travail, tandis qu’un réseau mesh plus étendu peut servir des équipes distribuées dans plusieurs directions. Des configurations hybrides peuvent aussi être utilisées lorsque terminaux de terrain, relais, stations au sol et nœuds aériens remplissent des rôles différents.
MEB92-36 peut être transporté comme nœud de communication dorsal lorsqu’une fonction de relais ou de réseau haut débit doit se déplacer avec une équipe de terrain. L’équipement peut ainsi être amené directement dans des zones dépourvues d’infrastructure fixe ou dont les conditions changent rapidement.
Le déploiement dorsal est particulièrement utile lorsque la position nécessaire ne peut pas être déterminée à l’avance. Le personnel peut transporter l’unité dans la zone et établir un nœud à un emplacement choisi selon les conditions réelles.
L’unité prend également en charge l’installation sur trépied. Une fois une position appropriée choisie, MEB92-36 peut fonctionner comme nœud stationnaire temporaire au lieu de rester porté par le personnel.
La même plateforme offre ainsi deux rôles : elle peut être transportée comme équipement portable puis installée comme relais temporaire ou point réseau lorsqu’une position plus stable est requise.
Le transfert par relais est l’un des rôles essentiels de MEB92-36 dans un système MANET multi-sauts. Plusieurs relais peuvent être répartis sur une zone plus large lorsque la communication directe entre tous les équipements n’est pas pratique.
La description du produit indique également le déploiement en station au sol comme configuration prise en charge. Dans un système plus large, l’unité peut donc fonctionner avec des terminaux de terrain et d’autres équipements MANET compatibles plutôt que comme simple appareil personnel.
Le déploiement aérien par UAV fait également partie des configurations prises en charge. Dans une architecture mixte sol-air, les équipements compatibles aériens et terrestres peuvent participer au réseau MANET selon la conception du projet.
Ce type d’organisation convient aux applications où une plateforme aérienne fournit de la vidéo ou d’autres données IP, tandis que les nœuds au sol assurent le relais, l’accès de terrain ou la connexion vers les équipements de commandement.
MEB92-36 prend en charge le démarrage à une touche, ce qui réduit le nombre d’étapes nécessaires pour mettre un nœud en service sur le terrain.
L’alimentation est assurée par une batterie amovible de 12.6 V / 7 Ah. Comme elle est amovible, elle peut être remplacée si nécessaire au lieu de limiter définitivement l’appareil à une source intégrée.
La spécification technique indique environ 6 heures d’autonomie en veille. Cette valeur doit être considérée comme une spécification de veille et non comme six heures garanties de transmission continue à pleine charge.
La fréquence standard est de 1350–1450 MHz. Des configurations comprises entre 350 MHz et 6 GHz peuvent être personnalisées et des options de saut de fréquence sont également disponibles.
Cette flexibilité permet de choisir la configuration radio selon le système de communication à déployer. La bande réelle doit toutefois être déterminée selon les besoins du projet et la réglementation du spectre applicable au lieu de déploiement.
MEB92-36 fournit une puissance d’émission de 2 W × 2 et deux interfaces d’antenne MESH. Cette configuration double constitue la base RF de la communication avec les équipements MANET compatibles.
La puissance d’émission doit être considérée avec la configuration d’antenne, la fréquence, la bande passante, le relief et la position des nœuds lors de la planification. La puissance RF seule ne définit pas la portée utile d’un système déployé.
Les largeurs prises en charge comprennent 1.25, 2.5, 5, 10 et 20 MHz. Différentes configurations offrent aux concepteurs une flexibilité pour adapter le réseau au spectre disponible et à la capacité nécessaire.
Un déploiement transportant principalement des données opérationnelles peut avoir des besoins différents d’un autre qui transporte simultanément plusieurs flux vidéo, des informations de positionnement et de la voix. La largeur de canal doit donc être considérée comme un élément de la configuration globale et non comme une spécification isolée.
Les modes pris en charge comprennent BPSK, QPSK, 16QAM, 64QAM et 256QAM en fonctionnement adaptatif.
La disponibilité de plusieurs modes permet au système radio de fonctionner dans différentes conditions de transmission sans dépendre d’une seule modulation fixe pendant toute l’opération.
La capacité spécifiée atteint 50 Mbps avec une largeur de canal de 20 MHz. La sensibilité du récepteur est spécifiée à -103 dBm à 5 MHz.
La valeur de 50 Mbps décrit la capacité déclarée dans la configuration indiquée. Elle ne doit pas être interprétée comme un débit applicatif garanti dans tous les déploiements, car les performances dépendent aussi de la topologie, des conditions RF, de la charge de trafic ainsi que du nombre et de la position des nœuds.
La spécification disponible ne fournit pas une distance universelle de communication. Pour un produit MANET, la couverture pratique doit être évaluée avec la fréquence, les antennes, le relief, la hauteur des nœuds, l’emplacement des relais et l’architecture complète du réseau plutôt qu’exprimée par une distance fixe.

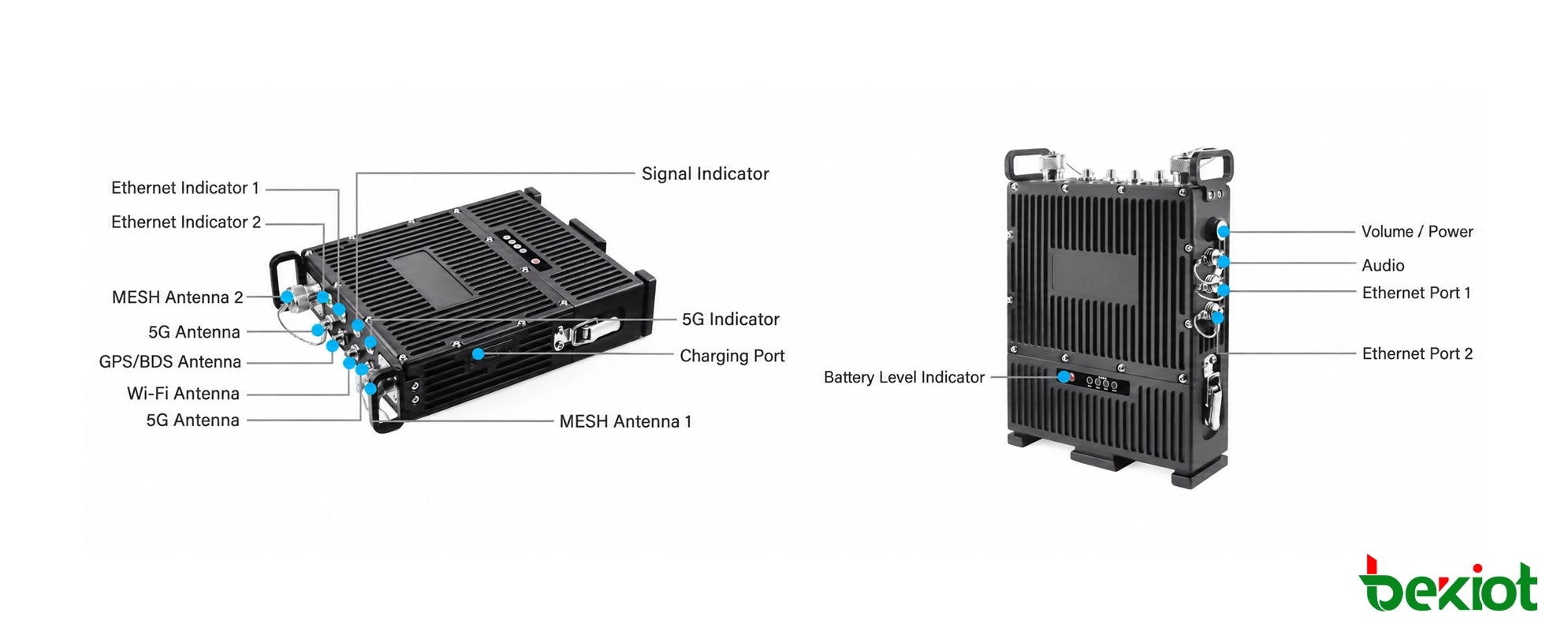

MEB92-36 fournit deux interfaces femelles type N pour les antennes MESH, une interface SMA pour le GPS, deux interfaces SMA pour les antennes 5G et une interface SMA pour le Wi-Fi.
Ces connexions montrent que l’appareil est destiné à fonctionner dans un environnement de communication plus large plutôt que comme unité radio isolée. La fonction exacte de chaque connexion dépend de la configuration complète.
Deux interfaces Ethernet 100 Mbps sont prévues pour la connectivité IP filaire. Des équipements IP compatibles peuvent donc être connectés au nœud MANET selon l’architecture du projet.
Sur le terrain, ces connexions Ethernet peuvent constituer le côté filaire d’un chemin de transport sans fil plus large. Cela est particulièrement utile lorsque caméras, ordinateurs, équipements de commandement ou autres appareils IP doivent échanger des informations via le réseau MANET.
Les interfaces supplémentaires comprennent une connexion audio, un emplacement SIM, une interface de charge et un contrôle volume/alimentation. La spécification indique également un port d’alimentation DC 24 V.
Avec la batterie amovible, ces interfaces permettent d’intégrer le produit aussi bien dans des déploiements portables que dans des installations de terrain plus larges selon la conception de l’alimentation et de la connectivité.
Les indicateurs comprennent un voyant MESH, deux voyants Ethernet et un voyant 5G. Ils fournissent une information visuelle sur l’état des principales connexions pendant le déploiement et l’exploitation.
Les communications d’urgence et le commandement des secours figurent parmi les principales applications de MEB92-36. Lorsque l’infrastructure existante est indisponible ou insuffisante, des nœuds MANET portables peuvent être amenés sur la zone d’incident afin d’établir un réseau temporaire haut débit.
Les nœuds participants peuvent être répartis entre équipes de terrain, positions relais et emplacements de commandement. Comme le réseau prend en charge voix, données, vidéo et positionnement, plusieurs services peuvent partager la même infrastructure MANET.
Le réseau multi-sauts convient aussi aux opérations de secours et de catastrophe où le personnel est réparti dans un environnement changeant.
Les exemples incluent immeubles résidentiels de grande hauteur, parkings souterrains, grands complexes commerciaux et installations de métro. Dans ces environnements, terminaux MANET, relais et systèmes de commandement peuvent être organisés en réseau audio et vidéo décentralisé.
Le rôle de la couche relais devient particulièrement important lorsque les équipes sont séparées par la distance ou des structures physiques et que des nœuds intermédiaires supplémentaires sont nécessaires pour relier différentes zones.
La transmission vidéo et données UAV est une autre application. Les équipements UAV compatibles peuvent participer à un MANET comprenant des nœuds au sol et des équipements relais.
Dans ces déploiements, le réseau sans fil peut transporter vidéo et données opérationnelles entre équipements aériens et terrestres tandis que les autres nœuds continuent à participer au routage et au relais.
Les projets électriques extérieurs et les opérations de topographie impliquent souvent du personnel et des équipements répartis sur des zones temporaires. MEB92-36 peut fournir une option de réseau portable lorsque l’infrastructure permanente n’est pas facilement disponible.
La possibilité d’utiliser des configurations dorsales, sur trépied et en relais offre de la flexibilité pour choisir les positions de communication selon le site réel plutôt qu’un plan fixe d’infrastructure.
La construction de réseaux privés pour patrouilles urbaines et les opérations de patrouille ordinaires sont également des applications cibles. Des nœuds mobiles peuvent former un réseau sans fil flexible sur une zone distribuée.
L’architecture décentralisée convient à ces déploiements car les équipements participants n’ont pas besoin de rester connectés via un unique nœud central fixe pendant toute l’opération.
La transmission à bord et le sauvetage maritime figurent aussi parmi les exemples. Des équipements MANET compatibles peuvent être répartis sur des navires, UAV, hélicoptères et autres nœuds pour créer un réseau multi-sauts.
L’architecture exacte dépendra de l’environnement maritime, de la couverture nécessaire et des équipements participants, mais le rôle fondamental de MEB92-36 reste le même : fournir un nœud portable haut débit capable de participer au routage et au relais.

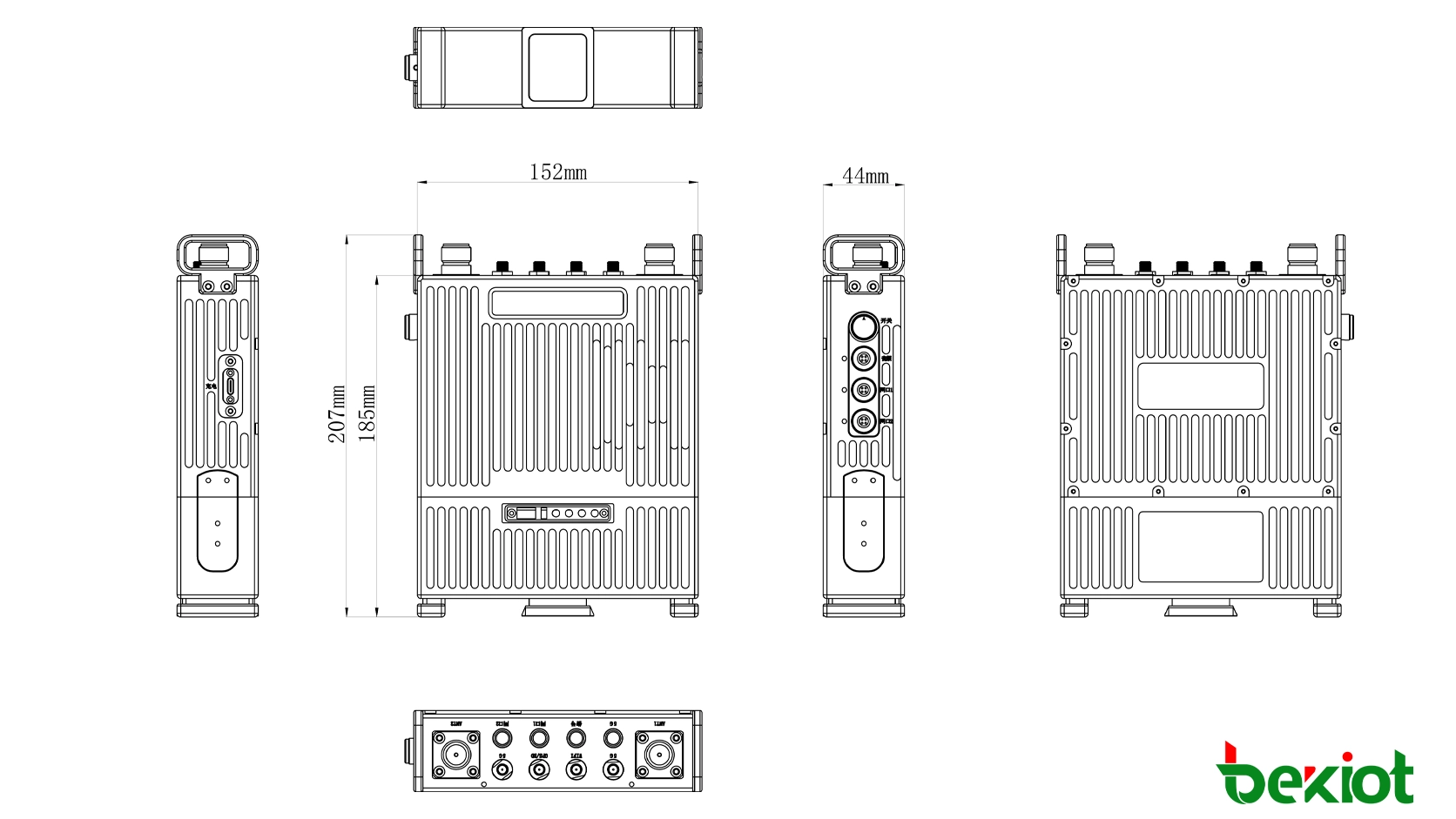

MEB92 mesure environ 207 × 152 × 44 mm, hors antennes, et pèse environ 1.7 kg, également hors antennes.
Son boîtier compact et sa batterie amovible permettent de le transporter comme nœud dorsal tout en prenant en charge l’installation sur trépied, le relais et le déploiement comme station au sol temporaire.
Les autres paramètres radio et d’interface, notamment fréquence, puissance d’émission, largeur de canal, capacité de transmission, connexions d’antenne et interfaces Ethernet, sont décrits dans les sections correspondantes afin que chaque spécification reste liée à sa fonction et à son contexte d’utilisation.
Non. La spécification technique disponible indique environ six heures comme temps de veille. Elle ne doit pas être présentée comme six heures garanties de fonctionnement continu à pleine charge.
Aucune distance fixe n’est fournie dans les paramètres techniques disponibles. La couverture réelle dépend de facteurs tels que fréquence de fonctionnement, configuration des antennes, relief, position des nœuds et architecture de relais utilisée.
Aucun indice IP n’est fourni dans la spécification produit disponible. Il ne doit donc pas être indiqué sans documentation supplémentaire du fabricant dûment vérifiée.
| Modèle | MEB92 |
|---|---|
| Modèle de l’appareil | MEB92-36 |
| Type de produit | Station de base dorsale SDR MANET / Relais dorsal |
| Architecture radio | Radio logicielle (SDR) |
| Fréquence standard | 1350–1450 MHz |
| Fréquence personnalisée | 350 MHz–6 GHz, personnalisable |
| Saut de fréquence | En option |
| Puissance d’émission | 2 W × 2 |
| Largeur de canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, réglable |
| Modulation | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptative |
| Capacité de transmission | 50 Mbps @ 20 MHz |
| Sensibilité du récepteur | -103 dBm @ 5 MHz |
| Capacité du réseau | Jusqu’à 64 nœuds en réseau sur la même fréquence |
| Topologie du réseau | Étoile / Linéaire / Mesh / Hybride dynamique |
| Interfaces d’antenne MESH | 2 × connecteur femelle type N (N-K) |
| Interface d’antenne GPS | 1 × SMA |
| Interfaces d’antenne 5G | 2 × SMA |
| Interface d’antenne Wi-Fi | 1 × SMA |
| Port d’alimentation | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Interface de charge | 1 × port de charge |
| Commande | 1 × commande de volume / alimentation |
| Audio | 1 × interface audio |
| SIM | 1 × emplacement pour carte SIM |
| Voyants d’état | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Température de fonctionnement | -40°C à +55°C |
| Température de stockage | -40°C à +85°C |
| Humidité de fonctionnement | 5%–95%, sans condensation |
| Poids | Env. 1.7 kg, hors antennes |
| Dimensions | 207 × 152 × 44 mm, hors antennes |
| Capacité de la batterie | 12.6 V / 7 Ah |
| Température de fonctionnement de la batterie | -10°C à +55°C |
| Autonomie en veille spécifiée | Env. 6 heures |
| Consommation électrique moyenne | 15 W |
| Consommation électrique maximale | 22 W |
