Les centrales électriques et les postes électriques nécessitent des systèmes de communication vocale fiables pour assurer le fonctionnement courant et les interventions d’urgence. Dans les salles de contrôle, les halls de turbines, les zones de chaudières, les couloirs de manutention du charbon, les parcs de postes, les tunnels de câbles, les ateliers auxiliaires et les zones d’équipements extérieurs, les opérateurs ont besoin d’une plateforme unifiée capable de diffuser clairement et rapidement des annonces courantes, des appels zonés, des alarmes générales et des consignes d’évacuation. Dans ces environnements, la communication n’est pas seulement un outil opérationnel. Elle constitue également un élément essentiel de la sécurité de l’installation, de la coordination du personnel et de la gestion des incidents.
Une Solution PAGA pour l’énergie professionnelle associe haut-parleur public, appel et alarme générale au sein d’une plateforme de communication centralisée. Elle aide les opérateurs de l’installation à diffuser des avis de changement d’équipe, des messages de maintenance, des instructions spécifiques à chaque zone, des avertissements d’urgence et des commandes vocales en direct sur tout le site. Au lieu de dépendre de canaux de communication séparés et fragmentés, la solution crée un cadre coordonné pour le fonctionnement quotidien de l’installation et la réponse aux événements anormaux.
Becke Telcom propose des solutions de communication industrielle adaptées aux environnements exigeants et critiques. Pour les projets de production et de distribution d’électricité, la solution peut intégrer le système PAGA, les téléphones industriels, la communication SIP, l’interphone d’urgence, la coordination de la dispatch et la liaison avec des systèmes tiers au sein d’un réseau de communication de sécurité évolutif à l’échelle de l’installation.
Les environnements du secteur énergétique présentent plusieurs défis de communication qui rendent les solutions de diffusion ordinaires insuffisantes. Les installations sont souvent vastes, segmentées et fonctionnent en continu. Différentes zones telles que les halls de turbines, les sections de chaudières, les systèmes de manutention du combustible, les tunnels de câbles, les postes électriques, les salles de relais, les locaux de pompes, les zones de traitement de l’eau et les parcs extérieurs ont chacune des conditions de bruit, des priorités opérationnelles et des exigences de sécurité différentes. La communication doit donc être à la fois étendue en couverture et précise dans le contrôle des zones.
Pendant le fonctionnement normal, le système peut être utilisé pour les annonces de changement d’équipe, les instructions de maintenance, les rappels de sécurité, la coordination des coupures et les avis à l’échelle de l’installation. En cas d’urgence, il doit diffuser rapidement des avertissements d’incendie, des alertes de défaut d’équipement, des notifications de zones restreintes, des messages d’évacuation du personnel et des instructions en direct des opérateurs. Ces besoins nécessitent une plateforme capable d’assurer une diffusion vocale claire, une gestion des priorités, une surveillance du système et une intégration avec l’environnement de contrôle et de sécurité plus large de l’installation.
Zones d’installation vastes et réparties comportant plusieurs zones fonctionnelles
Bruit ambiant élevé dans les halls de turbines, les zones de chaudières et les sections de manutention du combustible
Conditions industrielles difficiles telles que chaleur, humidité, poussière, vibrations et exposition extérieure
Fonctionnement continu nécessitant une haute disponibilité du système
Besoin de communication de production quotidienne et d’alarme d’urgence sur une seule plateforme
Exigence d’intégration avec les systèmes d’alarme incendie, de vidéosurveillance, de téléphonie et de contrôle
Dans les installations électriques, la communication doit faire plus que parvenir aux personnes. Elle doit parvenir à la bonne zone, au bon moment, avec la bonne priorité.
Le système PAGA pour l’énergie sert d’épine dorsale de communication vocale centralisée pour le fonctionnement de l’installation et les interventions d’urgence. Il prend en charge la diffusion publique courante, les appels zonés, l’alarme générale, les messages d’urgence préenregistrés et les annonces en direct depuis la salle de contrôle. Pour les opérateurs de l’installation, il devient un outil pratique pour maintenir l’ordre pendant la production normale et améliorer la vitesse de réponse en cas d’événements anormaux.
Dans les projets réels, la plateforme PAGA fait généralement partie d’une structure de communication industrielle plus large. Elle peut fonctionner aux côtés de téléphones industriels, de systèmes de communication SIP, de terminaux d’interphone d’urgence, de vidéosurveillance, de systèmes d’alarme incendie, de systèmes de contrôle DCS, de systèmes SCADA et de plates-formes de dispatch de l’installation. Cette intégration rend la solution plus précieuse qu’un simple réseau de haut-parleurs autonome, car la communication peut suivre les événements réels de l’installation et soutenir des actions coordonnées.
La plateforme de contrôle central est le cœur du système. Elle gère le routage des diffusions, la définition des zones, la logique des priorités, la gestion des événements, la planification et la surveillance du système. Elle est généralement située dans la salle de contrôle principale, le centre opérationnel ou la salle de dispatch. Pour les projets critiques, la plateforme de contrôle peut supporter un déploiement redondant pour améliorer la continuité.
Les consoles d’appel permettent au personnel autorisé de diffuser des annonces en direct vers une zone, plusieurs zones ou toute l’installation. Les postes de travail des opérateurs peuvent également fournir des fonctions de surveillance des alarmes, de journalisation des événements, de gestion des appels et d’administration du système. Ces terminaux sont importants tant pour la coordination quotidienne de l’installation que pour le contrôle de la communication d’urgence.
La couche de sortie audio comprend des amplificateurs industriels et des haut-parleurs distribués installés dans les zones intérieures et extérieures de l’installation. Selon les conditions acoustiques et environnementales, le projet peut utiliser des haut-parleurs cornes, des haut-parleurs muraux, des haut-parleurs colonnes ou des haut-parleurs industriels extérieurs. Dans des zones désignées, des types de haut-parleurs supplémentaires renforcés ou adaptés au site peuvent être sélectionnés selon les exigences du projet.
Des points de terminaison de communication d’urgence tels que des téléphones industriels, des terminaux SIP ou des dispositifs d’interphone peuvent être installés dans les zones de production, les couloirs de service, les postes électriques, les tunnels de câbles, les ateliers auxiliaires et les zones de travail restreintes. Ces terminaux complètent les diffusions à l’échelle de l’installation en assurant une communication directe entre le personnel sur le terrain et le centre de contrôle.
Le système peut enregistrer les annonces en direct, les déclenchements d’alarmes, les événements d’appel et certaines actions opérationnelles pour un examen ultérieur. Ces enregistrements soutiennent la formation, la reconstitution des incidents, les exigences d’audit et l’amélioration des processus de communication.
Les modules d’interface relient la plateforme PAGA à d’autres systèmes de l’installation tels que les alarmes incendie, la vidéosurveillance, la téléphonie SIP, les systèmes DCS, les systèmes SCADA et les plates-formes de dispatch. Cette liaison permet à la communication de l’installation de réagir plus rapidement et plus intelligemment aux événements réels.
| Composant | Rôle principal | Déploiement typique |
|---|---|---|
| Plateforme de contrôle central | Gestion des zones, contrôle des diffusions, logique des alarmes, surveillance du système | Salle de contrôle principale, centre opérationnel |
| Console d’appel | Annonces en direct, appels zonés, commandement vocal d’urgence | Bureau de dispatch, poste de travail d’opérateur, salle de service |
| Amplificateur industriel et réseau de haut-parleurs | Diffusions courantes, sortie d’alarmes, messages d’évacuation | Hall de turbines, zone de chaudières, couloirs, postes électriques, parcs extérieurs |
| Terminal de communication d’urgence | Communication vocale directe et déclaration d’incidents | Zones de service, tunnels de câbles, ateliers, zones restreintes |
| Module d’interface | Intégration avec les alarmes incendie, la vidéosurveillance, les systèmes DCS, SCADA et la téléphonie | Couche système, salle d’équipements, plateforme de contrôle |
Le système prend en charge la communication quotidienne de l’installation par diffusion vocale courante. Les applications typiques comprennent les avis de changement d’équipe, les plannings de maintenance, la coordination des coupures, les rappels de sécurité, les instructions de travail et les annonces opérationnelles générales. Cela permet de maintenir une communication organisée entre les différents départements et zones de terrain de l’installation.

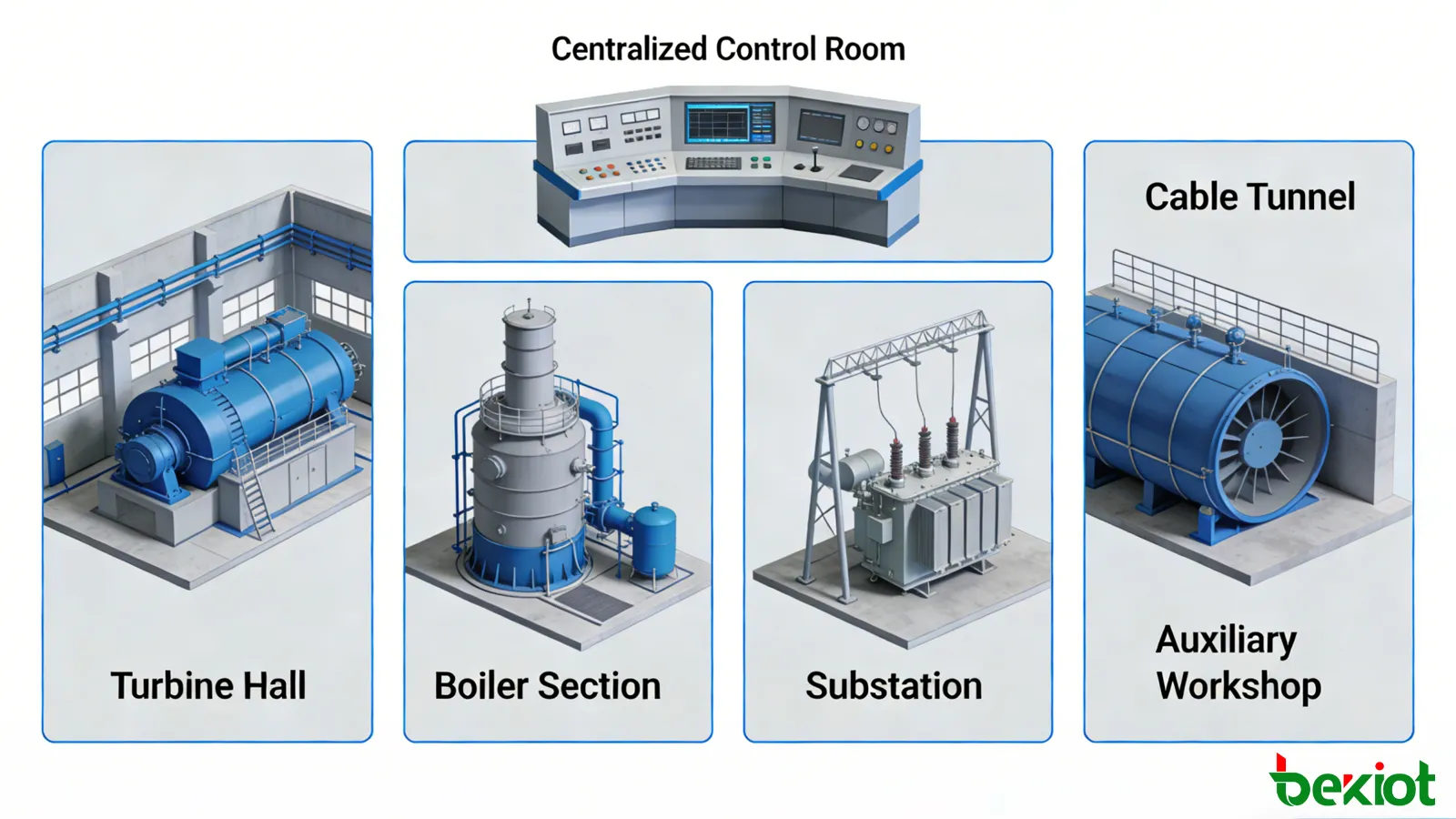

Différentes zones d’une centrale électrique nécessitent souvent des messages différents. La solution prend donc en charge les appels par zone afin que les opérateurs ne diffusent des instructions que dans la zone concernée. Cela réduit les perturbations inutiles et améliore la précision des messages.
Les zones de diffusion et d’appel typiques peuvent inclure :
Salle de contrôle principale
Hall de turbines
Zone de chaudières
Couloir de manutention du charbon
Zone de traitement de l’eau
Atelier auxiliaire
Poste électrique et parc de poste
Salle GIS ou salle de protection de relais
Tunnel de câbles
Point de rassemblement d’urgence

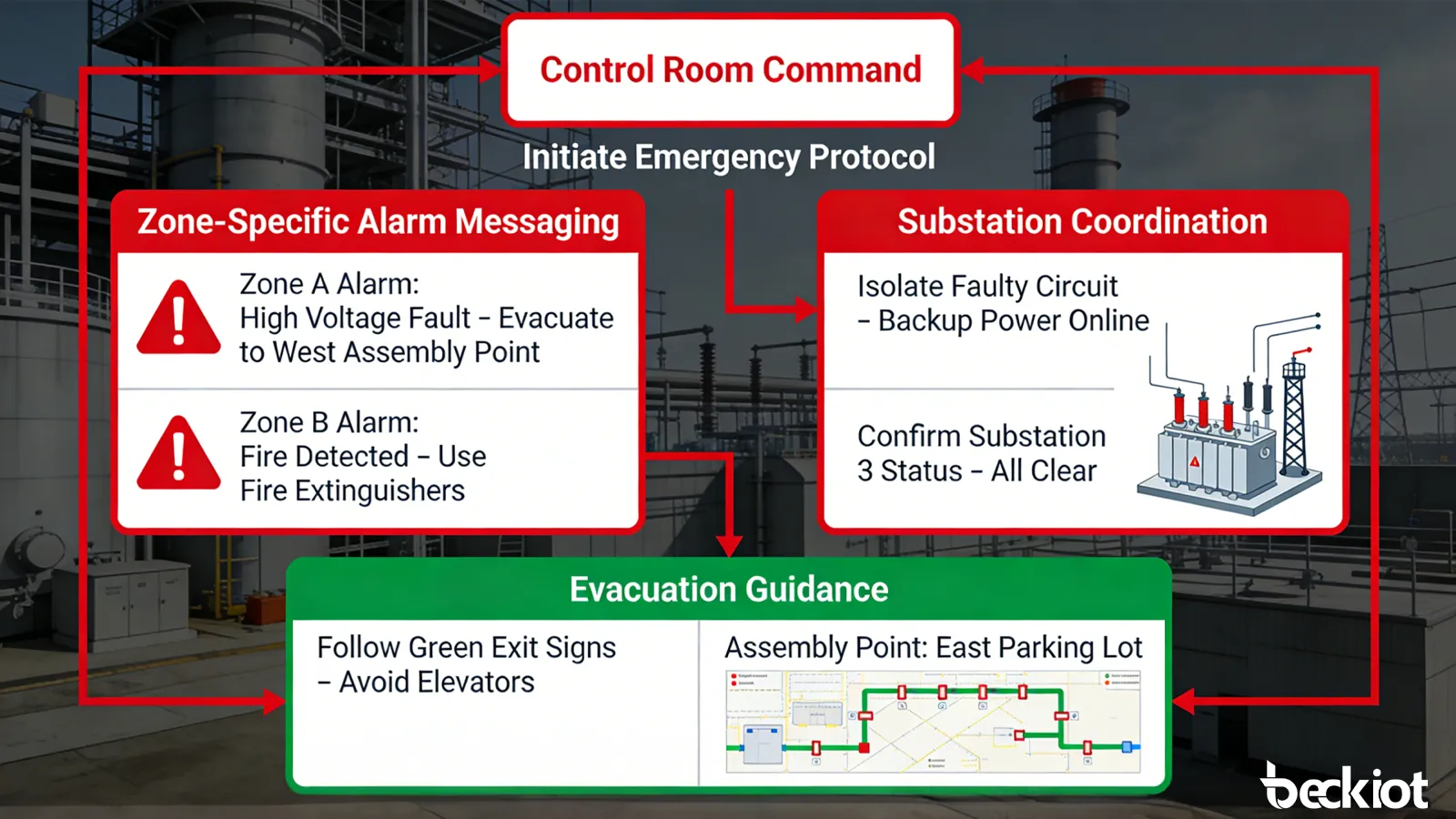

Lorsqu’un événement grave se produit, le système peut déclencher une alarme générale à l’échelle de l’installation ou d’une zone spécifique. Cette fonction est utilisée pour des incidents tels que l’incendie, le défaut électrique, la panne d’équipement, le contrôle de zones restreintes, l’ordre d’évacuation ou une anomalie opérationnelle majeure. La capacité d’alarme générale est particulièrement importante dans les installations où une prise de conscience rapide dans plusieurs zones est essentielle.
La solution prend en charge à la fois les messages d’urgence préenregistrés et les annonces en direct. Le contenu préenregistré assure une diffusion rapide et cohérente des instructions, tandis que les annonces en direct permettent aux opérateurs de répondre à des situations évolutives. Les messages d’urgence typiques peuvent inclure des consignes d’évacuation, des avertissements de danger, des avis d’incident d’équipement, des annonces de zones restreintes et des conseils d’urgence pour les équipes sur le terrain.
Les opérateurs de la salle de contrôle ou du centre de dispatch peuvent diffuser des messages en direct vers une zone, plusieurs zones ou toute l’installation. Cela est utile lorsque les incidents évoluent rapidement et nécessitent une direction manuelle. L’appel en direct permet une coordination plus rapide avec les équipes de maintenance, le personnel opérationnel, le personnel de sécurité et les entrepreneurs sur site.
Le système peut attribuer différentes priorités aux annonces courantes, aux appels en direct, à la communication d’urgence et aux messages d’alarme. Le contenu d’alarme de haute priorité remplace automatiquement le contenu audio courant de priorité inférieure, garantissant que les instructions critiques sont diffusées en premier.
Les enregistrements des annonces et les journaux des événements d’alarme peuvent être stockés pour l’examen opérationnel et l’analyse des incidents. Les fonctions de lecture aident les gestionnaires de l’installation à vérifier les actions de communication, à améliorer les procédures et à soutenir les programmes de formation basés sur des situations opérationnelles réelles.
La solution peut surveiller les amplificateurs, les lignes de haut-parleurs, les terminaux, les liaisons réseau et les zones clés. La surveillance centralisée des états aide les équipes de maintenance à détecter les pannes précocement et à maintenir une meilleure disponibilité de la communication dans toute l’installation.
La planification du déploiement doit suivre la disposition de l’installation, les risques de processus, les déplacements du personnel, les conditions de bruit et la conception des itinéraires d’urgence. Dans les environnements électriques, la couverture de communication doit s’étendre bien au-delà des bâtiments administratifs et inclure les zones techniques et opérationnelles où se déroule l’activité de production réelle.
Les zones de déploiement typiques comprennent la salle de contrôle principale, le hall de turbines, la section de chaudières, la zone de manutention du charbon, la zone de manutention des cendres, le tunnel de câbles, la zone de traitement de l’eau, l’atelier auxiliaire, le local de pompes et les lieux de rassemblement d’urgence. Ces zones ont besoin d’une communication quotidienne fiable ainsi que d’une couverture vocale d’urgence de haute priorité.
Dans les postes électriques et les environnements de distribution extérieurs, le système peut couvrir les parcs de postes, les zones de transformateurs, les salles GIS, les salles de protection de relais, les tranchées de câbles, les salles opérationnelles et les zones de service extérieures. Ces espaces nécessitent un support de communication clair et fiable tant pour les instructions opérationnelles que pour la réponse aux événements anormaux.
Les couloirs de service, les locaux de maintenance, les espaces techniques et les zones d’accès restreint bénéficient également d’un support de communication intégré. Ce sont souvent les zones où la coordination entre le personnel de contrôle et les travailleurs sur le terrain devient la plus importante pendant les inspections ou la gestion des pannes.
| Zone de déploiement | Besoin principal de communication | Rôle recommandé du système |
|---|---|---|
| Hall de turbines / Zone de chaudières | Coordination de la production, avis de sécurité, avertissement d’urgence | Diffusions courantes et transmission d’alarmes de haute priorité |
| Manutention du charbon / Atelier auxiliaire | Avis de maintenance, instruction de travail, appel zoné | Diffusion publique zonée et appel en direct des opérateurs |
| Poste électrique / Parc de poste | Communication opérationnelle et notification liée aux pannes | Appel distribué et communication d’alarmes |
| Tunnel de câbles / Couloir technique | Support d’inspection, alerte d’incident, communication sur le terrain | Terminaux de communication liés et diffusion zonée |
| Salle de contrôle / Centre de dispatch | Commandement centralisé et contrôle de la communication à l’échelle de l’installation | Console d’appel, surveillance du système, gestion des événements |
| Zone de rassemblement d’urgence | Consignes d’évacuation et conseils d’urgence | Diffusion vocale prioritaire et messages d’alarme |
La valeur d’un système PAGA pour l’énergie augmente lorsqu’il est intégré à d’autres systèmes de l’installation. Cela fait de la communication une partie du flux de travail opérationnel et de sécurité plus large plutôt qu’un outil d’annonce autonome.
Intégration avec l’alarme incendie : les événements d’incendie peuvent déclencher automatiquement des messages d’avertissement et des consignes d’évacuation
Intégration avec la vidéosurveillance : les opérateurs peuvent vérifier les conditions sur le terrain tout en diffusant des instructions et en coordonnant la réponse
Intégration avec les systèmes DCS ou SCADA : les événements de processus et les alarmes de l’installation peuvent être liés à des actions de communication
Intégration avec la téléphonie SIP : la communication vocale opérationnelle peut être étendue sur un réseau plus large de l’installation
Intégration avec la plateforme de dispatch : les équipes d’intervention et les opérateurs de l’installation peuvent être coordonnés plus efficacement pendant les incidents
Par exemple, lorsqu’une alarme incendie est déclenchée dans une zone de chaudières désignée, le système peut émettre automatiquement un avertissement spécifique à la zone, informer la salle de contrôle et permettre aux opérateurs de lancer des appels en direct pour l’évacuation ou l’isolement opérationnel. Ce flux de communication coordonné réduit les retards et améliore la clarté pendant les événements sensibles au temps.
Dans les halls de turbines, les sections de chaudières et les zones de manutention du combustible, la communication doit rester compréhensible dans des conditions de bruit opérationnel réel. La conception du système doit donc se concentrer sur une intelligibilité pratique, et non seulement sur le niveau de sortie audio.
Les dispositifs peuvent être exposés à la chaleur, à l’humidité, à la poussière, aux vibrations et aux conditions météorologiques extérieures. La sélection des équipements doit refléter à la fois l’adéquation environnementale et la fiabilité à long terme.
Les installations électriques sont généralement vastes et segmentées. La plateforme de communication doit supporter une couverture à l’échelle de l’installation tout en préservant une diffusion de messages flexible par zone.
Les opérations électriques accordent une grande importance à la continuité de la communication. Une architecture redondante pour les hôtes de contrôle, les réseaux de transmission, l’alimentation électrique et les chemins d’amplification peut améliorer la disponibilité et réduire les risques opérationnels.
La solution doit supporter une activation rapide des alarmes, une lecture immédiate des messages et une prise en main en direct par les opérateurs lorsque les conditions changent. Cela est particulièrement important où le temps de réponse aux incidents affecte directement la sécurité de l’installation.
La plateforme PAGA doit s’intégrer harmonieusement aux systèmes existants de l’installation pour éviter des îlots de communication isolés et améliorer la coordination entre les couches de contrôle, de sécurité et opérationnelles.
Une solution PAGA performante pour l’énergie n’est pas seulement un système de haut-parleurs. C’est un cadre de communication à l’échelle de l’installation pour informer, avertir, guider et coordonner les personnes tant dans des conditions courantes que d’urgence.
Becke Telcom se spécialise dans les solutions de communication industrielle pour les environnements difficiles et exigeants. Dans les centrales électriques, les postes électriques et les installations énergétiques, sa solution PAGA est conçue pour assurer le fonctionnement quotidien et les interventions d’urgence grâce à une architecture unifiée et évolutive.
La solution peut intégrer la diffusion publique, l’alarme générale, la téléphonie industrielle, l’interphone d’urgence, la communication SIP, les systèmes de haut-parleurs distribués et la coordination de la dispatch au sein d’une plateforme de communication gérable. Cela aide les opérateurs du secteur énergétique à améliorer l’efficacité de la communication, réduire la fragmentation et renforcer la capacité de communication de sécurité à l’échelle de l’installation.
Architecture unifiée pour la diffusion publique, les alarmes, la téléphonie, l’interphone et la dispatch
Communication flexible par zone pour des environnements d’installation complexes
Support d’intégration pour les systèmes d’alarme incendie, de vidéosurveillance, DCS, SCADA et SIP
Conception de communication industrielle fiable pour les zones intérieures et extérieures de l’installation
Déploiement évolutif pour la production d’électricité, les postes électriques et les installations énergétiques intégrées
Pour les propriétaires d’installations, les entrepreneurs EPC, les opérateurs et les intégrateurs de systèmes, une solution PAGA professionnelle pour l’énergie apporte une valeur à la fois dans l’efficacité opérationnelle et la gestion de la sécurité.
Améliore l’efficacité de la communication vocale à l’échelle de l’installation
Soutient la gestion unifiée des diffusions courantes et des alarmes d’urgence
Améliore la vitesse de réponse lors des pannes et des scénarios d’évacuation
Renforce la coordination entre les centres de contrôle et les équipes sur le terrain
Réduit les retards, la confusion et les instructions manquées pendant les événements anormaux
Soutient un fonctionnement plus sûr et plus gérable des installations électriques
Une Solution PAGA pour l’énergie est un élément essentiel de la communication de sécurité moderne des installations électriques. Dans des environnements où le bruit, la distance, la continuité opérationnelle et la pression des interventions d’urgence affectent tous la qualité de la communication, une plateforme unifiée de diffusion publique, d’appel et d’alarme générale offre un moyen plus fiable de soutenir l’activité quotidienne de l’installation et la gestion des incidents.
En combinant les diffusions courantes, les appels zonés, l’alarme générale, le commandement vocal en direct et l’intégration du système au sein d’une architecture coordonnée, les opérateurs du secteur énergétique peuvent améliorer l’efficacité de la communication, renforcer les interventions de sécurité et mettre en place un cadre de communication à l’échelle de l’installation mieux adapté aux conditions industrielles réelles.
Il s’agit d’un système de communication intégré qui associe la diffusion publique, l’appel et l’alarme générale pour assurer les diffusions courantes, la communication vocale par zone et les avertissements d’urgence dans les centrales électriques et les postes électriques.
L’appel zoné permet aux opérateurs de n’envoyer des messages que dans la zone concernée, ce qui améliore la précision de la communication et évite les perturbations inutiles dans les sections non concernées de l’installation.
Oui. La solution peut émettre des consignes d’évacuation via des messages préenregistrés ou des annonces en direct des opérateurs, selon l’événement et la procédure de l’installation.
Oui. Elle peut s’intégrer avec les systèmes d’alarme incendie, la vidéosurveillance, les systèmes DCS, SCADA, la téléphonie SIP et les plates-formes de dispatch pour assurer une communication et une réponse plus coordonnées de l’installation.
