Dans la communication industrielle, l’automatisation, le transport ferroviaire, les équipements médicaux, les systèmes marins et les appareils de terrain durcis, un connecteur n’est pas un simple petit accessoire. Il influence directement la stabilité du signal, la transmission de puissance, la fiabilité de l’appareil, l’efficacité de la maintenance et les performances du système à long terme. Les connecteurs aviation, aussi appelés connecteurs circulaires, sont largement utilisés dans les environnements exigeants parce qu’ils assurent un verrouillage physique sûr, un contact électrique stable et une forte protection environnementale.

Le nom « connecteur aviation » vient de l’industrie de fabrication des avions militaires des années 1930. Ces connecteurs ont d’abord été développés pour les applications aéronautiques, où les vibrations, les contraintes d’espace, la fiabilité du signal et les conditions d’exploitation sévères exigeaient une méthode de connexion plus fiable. Aujourd’hui, le même concept est largement utilisé dans l’automatisation industrielle, les communications, les équipements militaires, les dispositifs médicaux, les systèmes ferroviaires et les projets d’ingénierie extérieure.

Pourquoi les connecteurs durcis sont importants dans les systèmes industriels

De nombreux projets industriels impliquent des appareils installés en extérieur, dans des locaux techniques, des véhicules, des lignes de production, des systèmes de transport, des armoires de contrôle et des environnements de terrain difficiles. Les connecteurs ordinaires peuvent se desserrer, se corroder, s’endommager ou devenir instables après une longue exposition aux vibrations, à la poussière, à l’eau, aux variations de température et aux branchements répétés.

Un connecteur aviation est conçu pour résoudre ces problèmes pratiques. Sa structure circulaire, son mécanisme de verrouillage, son boîtier étanche et sa conception de contact de haute qualité contribuent à créer une connexion plus fiable entre les équipements, les câbles, les capteurs, les modules de commande, les radios, les passerelles et les terminaux industriels.

Pour les intégrateurs de systèmes, cela signifie moins de défaillances de connexion, une maintenance plus simple et une meilleure fiabilité à long terme. Dans les projets où une interruption de communication ou une perte de signal peut affecter la sécurité et l’exploitation, la qualité du connecteur fait partie de la conception globale du système.

Structure du connecteur et logique de fonctionnement de base

Un connecteur aviation comprend généralement une fiche, une embase, des broches de contact, une coque, une structure de verrouillage, des éléments d’étanchéité et des pièces de raccordement de câble. Les broches servent à transmettre la puissance, les données, les signaux de commande ou les signaux audio. La coque protège les contacts internes et apporte une résistance mécanique.

Comme les connecteurs aviation sont souvent circulaires, ils sont aussi appelés connecteurs circulaires. Ils peuvent être conçus avec différents nombres de broches, dimensions, dispositions de contacts, matériaux et niveaux de protection. Certains connecteurs sont utilisés pour les signaux basse tension, tandis que d’autres servent à l’alimentation, à la transmission de données, à la connexion radio, aux signaux de commande ou aux applications mixtes puissance-signal.

La connexion s’effectue généralement en alignant correctement la fiche et l’embase, en insérant le connecteur puis en le verrouillant mécaniquement. Cette structure de verrouillage aide à éviter les déconnexions accidentelles dues aux vibrations, à la traction ou au mouvement.

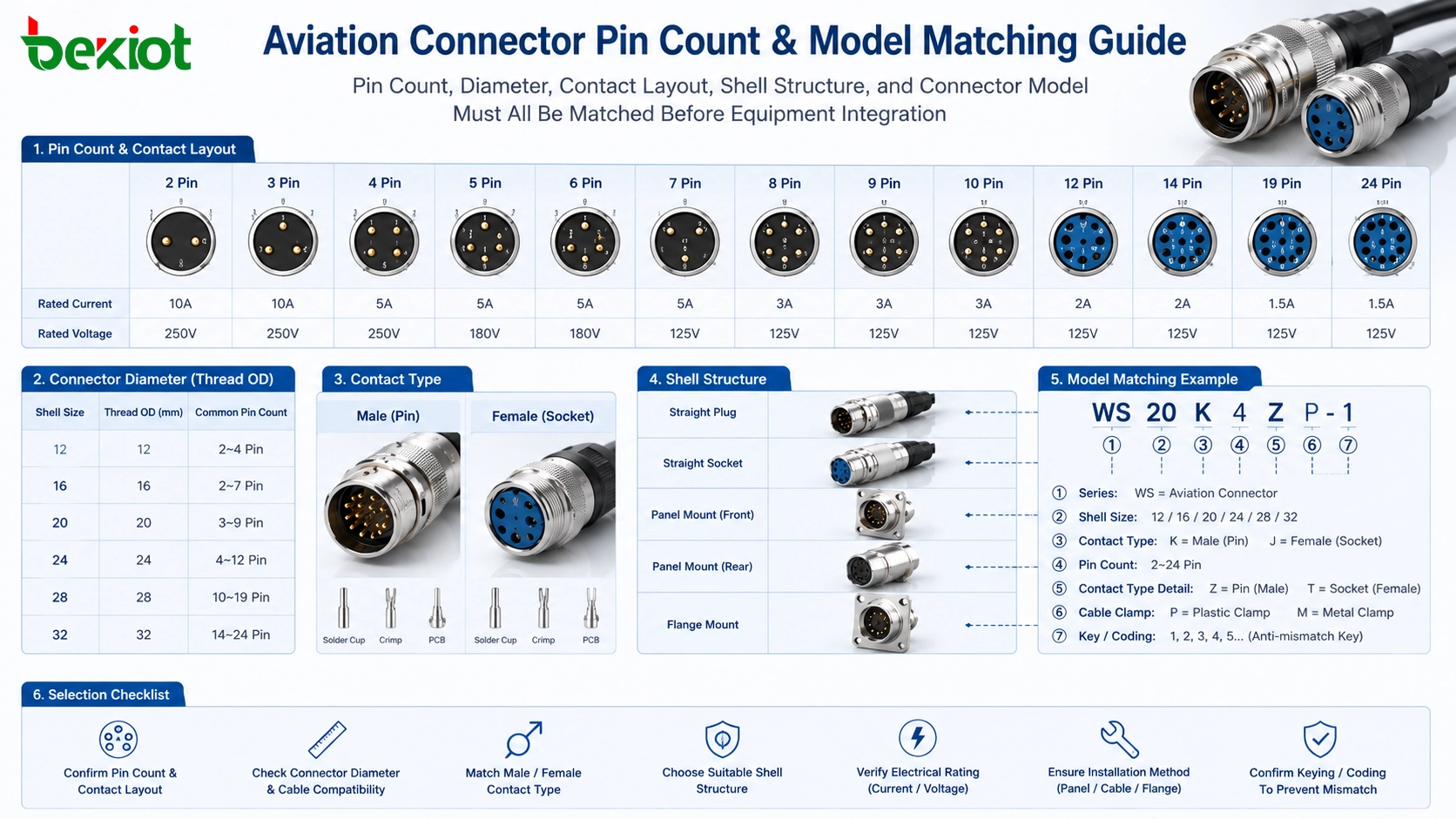

Le nombre de broches est important, mais ce n’est pas le seul facteur

Les connecteurs aviation peuvent être classés selon le nombre de conducteurs ou de broches. Les exemples courants comprennent les connecteurs 2 broches, 3 broches, 4 broches et 9 broches, tandis que certains connecteurs industriels peuvent comporter beaucoup plus de points de contact. Le nombre de broches correct doit correspondre à l’interface de l’équipement et aux fonctions de signal requises.

Par exemple, une passerelle radio, un terminal de communication, un boîtier de commande ou un appareil industriel peut utiliser un connecteur aviation 9 broches pour l’audio, la commande, l’alimentation ou l’accès aux signaux. Toutefois, choisir un connecteur uniquement selon le nombre de broches ne suffit pas. Même si deux connecteurs sont tous deux à 9 broches, ils peuvent avoir des diamètres, des agencements de broches, des tailles de coque, des méthodes de verrouillage et des normes de fabrication différents.

Pour la livraison d’un projet, le modèle précis du connecteur doit être confirmé. Faire correspondre uniquement le nombre de broches peut entraîner un échec d’installation, un mauvais contact ou une incompatibilité de faisceau de câble. C’est un point important lors de la conception de câbles personnalisés ou du remplacement de connecteurs dans les projets de communication industrielle.

Normes et formats utilisés dans les projets

Les connecteurs aviation peuvent être fabriqués selon différentes normes et familles de conception. Certains suivent des normes liées au DIN allemand, tandis que d’autres sont conçus selon des spécifications militaires telles que MIL-Spec. La norme influence les dimensions mécaniques, la disposition des contacts, la structure de verrouillage, les exigences de matériaux et l’adéquation à l’application.

Dans les projets réels, la norme du connecteur doit être choisie selon les exigences d’interface de l’équipement, les conditions environnementales, le type de câble, le type de signal, l’espace d’installation et la méthode de maintenance. Les micro-connecteurs aviation peuvent convenir aux équipements compacts, tandis que des connecteurs plus grands peuvent être nécessaires pour un courant plus élevé, davantage de contacts ou un usage extérieur robuste.

C’est pourquoi la confirmation du connecteur doit être intégrée très tôt à la phase de conception du projet. Si le connecteur est ignoré jusqu’à l’installation, le projet peut subir une incompatibilité de câble, un retard de mise en service, un coût de personnalisation supplémentaire ou une exploitation de terrain peu fiable.

Connexion physique et électrique stable

Un avantage majeur des connecteurs aviation est leur connexion physique et électrique fiable. Les points de contact sont souvent conçus avec des matériaux résistants à la corrosion, et certains contacts peuvent utiliser un placage or ou d’autres traitements de surface afin de conserver de bonnes performances électriques.

C’est important pour les appareils qui nécessitent une transmission de signal stable pendant une longue période. Un mauvais contact peut provoquer un audio intermittent, une transmission de données instable, une défaillance de commande, une coupure d’alimentation ou des alarmes système. Un connecteur aviation de haute qualité réduit ces risques en maintenant une pression de contact constante et en protégeant la zone de connexion contre les agressions environnementales.

Pour les dispositifs de communication, les équipements radio, les systèmes de contrôle, les capteurs et les terminaux d’automatisation, cette connexion stable améliore la fiabilité de l’ensemble du système au lieu de protéger uniquement une interface de câble.

Protection pour les environnements difficiles

De nombreux connecteurs aviation sont conçus pour être étanches à l’eau et à la poussière. Certains modèles peuvent atteindre un niveau de protection IP67 ou supérieur, ce qui les rend adaptés aux équipements extérieurs, aux sites industriels, aux systèmes de communication de terrain, aux applications de transport et aux équipements exposés à la poussière, à l’humidité ou à la pluie.

Dans les environnements difficiles, l’étanchéité du connecteur est particulièrement importante. L’eau ou la poussière entrant dans la zone de contact peut provoquer de la corrosion, des courts-circuits, une mauvaise qualité de signal ou une panne d’équipement. Un connecteur aviation protégé réduit ces risques et améliore la stabilité à long terme de l’appareil.

Le matériau du boîtier compte également. Les connecteurs aviation utilisent souvent des coques métalliques solides ou des boîtiers plastiques à haute résistance pour supporter les chocs mécaniques, la traction des câbles, les vibrations et les environnements d’installation exigeants.

Efficacité d’installation et de maintenance

Les connecteurs aviation ne sont pas uniquement conçus pour la fiabilité. De nombreux modèles sont aussi conçus pour faciliter l’installation et la maintenance. Les mécanismes de verrouillage rapide, les structures d’alignement claires et les conceptions fiche-embase aident les techniciens à connecter et déconnecter les équipements plus efficacement.

C’est utile dans les projets où les appareils doivent faire l’objet d’inspections régulières, de remplacements ou de maintenance sur site. Au lieu d’ouvrir les coffrets d’équipement ou de recâbler les bornes à chaque intervention, les techniciens peuvent débrancher le connecteur aviation, remplacer l’appareil ou le câble, puis rétablir le fonctionnement plus rapidement.

Pour les grands projets industriels, cela peut réduire le temps de maintenance et simplifier la gestion des pièces de rechange. Cela améliore aussi la maintenabilité des terminaux extérieurs, des passerelles, des boîtiers de contrôle, des appareils radio et des équipements mobiles.

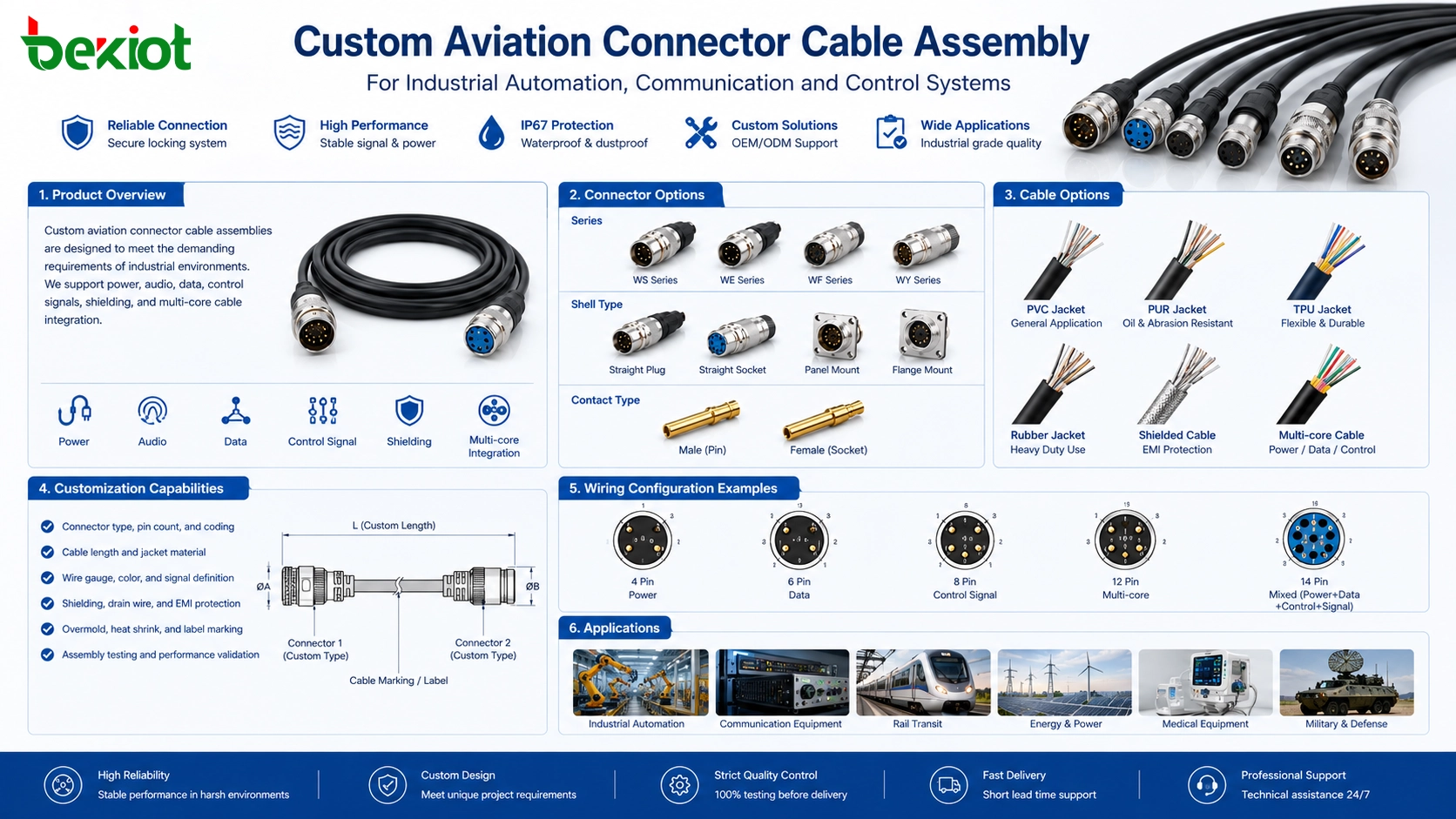

Compatibilité des câbles et assemblage personnalisé

Les connecteurs aviation peuvent être utilisés avec différents types de câbles, y compris les câbles coaxiaux, les câbles multiconducteurs, les câbles blindés, les câbles de contrôle et même la fibre optique dans certaines conceptions spécialisées. Cela leur permet de prendre en charge différents types de signaux et exigences d’application.

Pour les projets de communication et d’automatisation, un assemblage de câble personnalisé est souvent nécessaire. Le connecteur doit correspondre à l’interface de l’appareil, tandis que le câble doit répondre aux exigences de transmission. Les besoins en audio, données, puissance, commande et blindage doivent tous être pris en compte avant la production du câble.

Dans certaines conceptions, les connecteurs aviation prennent aussi en charge des dispositions de contacts modulaires ou personnalisées. Cela permet aux équipes projet de créer des solutions de connecteurs selon les fonctions spécifiques de l’appareil plutôt que d’être limitées à une structure d’interface fixe.

Où cette solution de connecteur s’applique

Les connecteurs aviation conviennent à de nombreux secteurs parce qu’ils associent résistance mécanique, protection environnementale et fiabilité électrique. Dans l’automatisation industrielle, ils peuvent être utilisés pour les capteurs, les modules de commande, la robotique, les équipements de production et les terminaux de terrain. Dans les systèmes de communication, ils peuvent relier radios, passerelles, panneaux de contrôle, dispositifs d’urgence et terminaux extérieurs.

Dans les projets ferroviaires et de transport, les connecteurs aviation peuvent protéger les interfaces d’équipements contre les vibrations, la poussière et l’exposition extérieure prolongée. Dans les équipements médicaux, une connexion stable du signal et de l’alimentation soutient la fiabilité de l’appareil. Dans l’exploration marine, la surveillance extérieure, les systèmes liés au domaine militaire et les projets d’ingénierie durcis, des connecteurs étanches et durables sont souvent nécessaires.

La meilleure valeur apparaît lorsque le connecteur est choisi comme partie intégrante de la conception du système, et non comme un élément ajouté après coup. Le nombre de broches, la disposition des contacts, la norme, le matériau de coque, le niveau de protection, le type de câble et la méthode de maintenance doivent être planifiés ensemble.

Valeur du projet

La première valeur est la fiabilité. Les connecteurs aviation aident à maintenir des connexions physiques et électriques stables dans les environnements où les vibrations, la poussière, l’eau et les manipulations répétées peuvent affecter les connecteurs ordinaires.

La deuxième valeur est la protection. Avec des conceptions étanches à l’eau et à la poussière, et des niveaux de protection pouvant atteindre IP67 ou plus sur les modèles appropriés, les connecteurs aviation conviennent bien aux applications extérieures et industrielles exigeantes.

La troisième valeur est la flexibilité. Différents nombres de broches, dimensions, normes, types de câbles et dispositions personnalisées permettent aux connecteurs aviation de servir de nombreux types d’équipements industriels et de communication.

La quatrième valeur est la maintenabilité. Une connexion rapide, une correspondance d’interface claire et une structure robuste aident à réduire la difficulté de maintenance et à améliorer l’efficacité du service sur site.

Dans les projets industriels et de communication, un connecteur fiable fait partie de la stabilité du système. Choisir le bon connecteur aviation aide à protéger la qualité du signal, la transmission de puissance, le fonctionnement de l’appareil et la maintenance à long terme.

Questions fréquentes

Deux connecteurs aviation ayant le même nombre de broches peuvent-ils toujours être utilisés ensemble ?

Non. Le même nombre de broches ne garantit pas la compatibilité. Le diamètre, l’agencement des broches, la structure de coque, la méthode de verrouillage, la norme et le modèle exact doivent aussi correspondre.

Quand un projet doit-il utiliser une coque métallique plutôt qu’une coque plastique ?

Une coque métallique est généralement préférable lorsque l’appareil subit de fortes vibrations, des impacts, des interférences électromagnétiques, une exposition extérieure ou des conditions industrielles exigeantes. Les coques plastiques peuvent convenir à des applications plus légères ou sensibles au poids.

La protection IP67 est-elle nécessaire pour chaque projet ?

Non. La protection IP67 ou supérieure est importante pour les environnements extérieurs, humides, poussiéreux ou difficiles. Les armoires de contrôle intérieures ou les locaux techniques protégés n’exigent pas toujours le même niveau de protection.

Quelles informations faut-il confirmer avant de commander un câble personnalisé ?

L’équipe projet doit confirmer le modèle du connecteur, la définition des broches, la longueur du câble, l’exigence de blindage, le type de signal, le niveau de courant, l’environnement d’installation et le besoin éventuel de performance étanche ou anti-vibration.

Les connecteurs aviation peuvent-ils transmettre à la fois la puissance et le signal ?

Oui. De nombreux connecteurs aviation peuvent être conçus pour la puissance, le signal, l’audio, la commande ou une transmission mixte. La capacité spécifique dépend de la conception des contacts, de la disposition des broches, de la spécification du câble et du calibre électrique.
