Dans de nombreux projets de radiocommunication, des équipes situées dans différentes régions doivent pouvoir se parler, même si leurs talkies-walkies sont limités par la distance de couverture radio. Lorsque deux zones de travail sont éloignées, la communication radio directe peut devenir impossible. Les méthodes traditionnelles exigent souvent un déploiement complexe de répéteurs, la construction d’un réseau privé ou une intégration système approfondie.

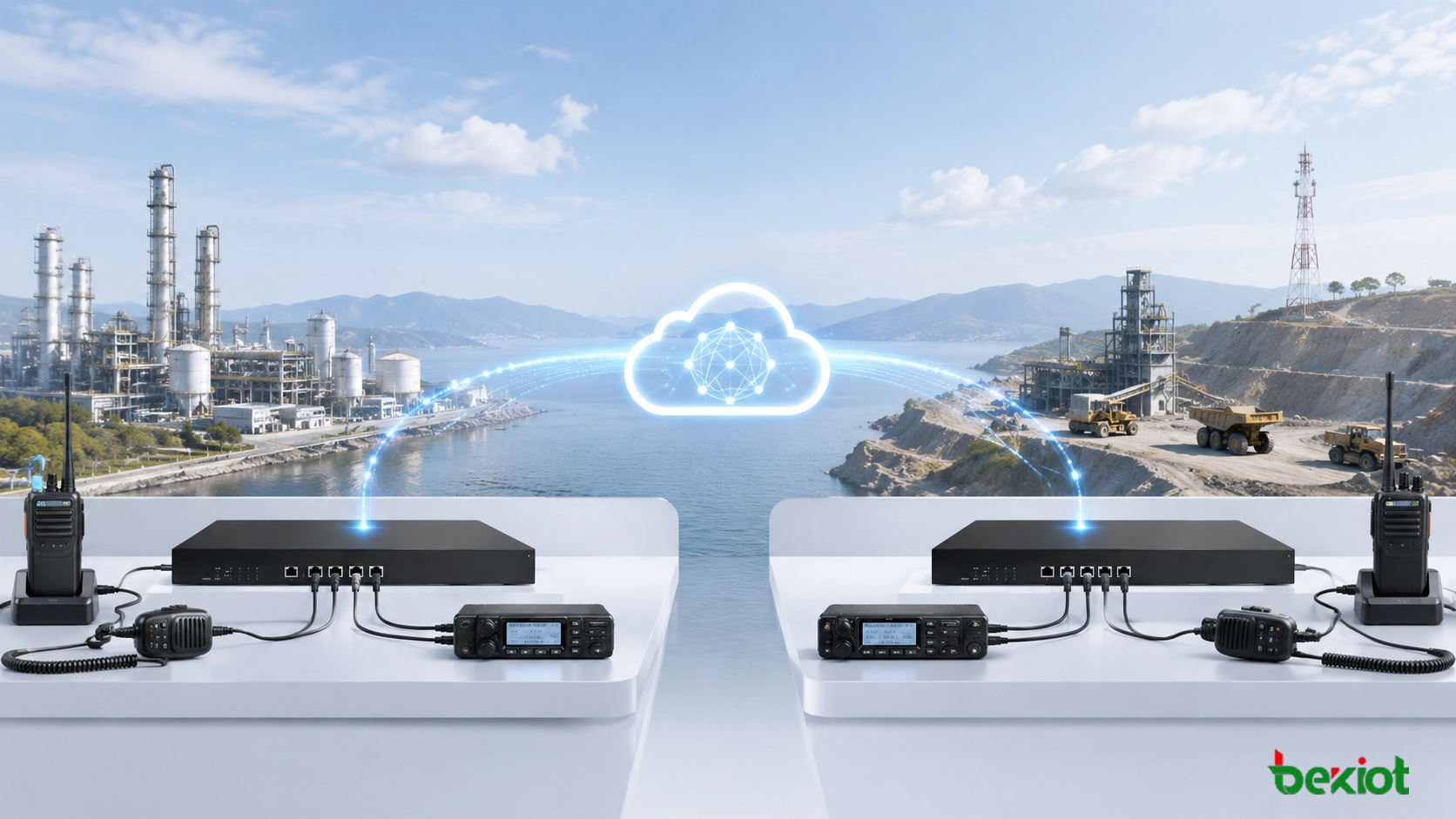

Une approche plus pratique consiste à utiliser une passerelle ROIP pour convertir la voix radio en transmission vocale sur IP. Avec cette architecture, les canaux radio de différents sites peuvent être mappés et interconnectés sur un réseau IP existant, ce qui permet aux utilisateurs du Site A et du Site B de communiquer comme s’ils travaillaient dans le même système radio.

Pourquoi la communication radio longue distance exige une autre approche

Les talkies-walkies sont efficaces pour la communication locale de groupe, mais leur couverture est limitée par la puissance d’émission, le terrain, la hauteur d’antenne, les obstacles de bâtiments et la disponibilité des répéteurs. Lorsque deux équipes sont très éloignées, par exemple dans deux sites industriels, deux villes, deux sections de tunnel ou deux centres d’exploitation régionaux, la radio ordinaire ne couvre pas toujours la distance.

Dans ce cas, plusieurs options techniques existent généralement. L’une consiste à construire un système à plusieurs répéteurs. Une autre consiste à connecter deux systèmes radio complets au moyen d’une plateforme de communication IP. Ces deux options peuvent fonctionner, mais elles peuvent nécessiter une ingénierie, une planification réseau, des vérifications de compatibilité des équipements et des coûts de déploiement plus élevés.

Pour les projets comportant un petit nombre de canaux fixes, une passerelle ROIP peut offrir une voie plus simple. Elle ne nécessite pas de remplacer les radios existantes, de modifier les habitudes des utilisateurs ni de reconstruire l’ensemble du système de communication. Elle connecte plutôt certains canaux radio de différents sites et achemine la voix par des liaisons IP.

Scénario de solution : deux sites, quatre canaux, 100 km de distance

Prenons un projet typique. Le Site A et le Site B disposent chacun d’un système radio existant. Chaque site utilise quatre canaux radio pour différentes équipes, comme la sécurité, la maintenance, les opérations et l’intervention d’urgence. Les deux sites sont séparés d’environ 100 km, mais une connexion réseau est disponible entre eux.

L’objectif du projet est simple : les utilisateurs du Canal 1 sur le Site A doivent pouvoir parler aux utilisateurs du Canal 1 sur le Site B. Le Canal 2 doit être connecté au Canal 2, le Canal 3 au Canal 3 et le Canal 4 au Canal 4. Les utilisateurs terrain doivent continuer à utiliser leurs talkies-walkies et radios mobiles existants sans modifier leurs opérations quotidiennes.

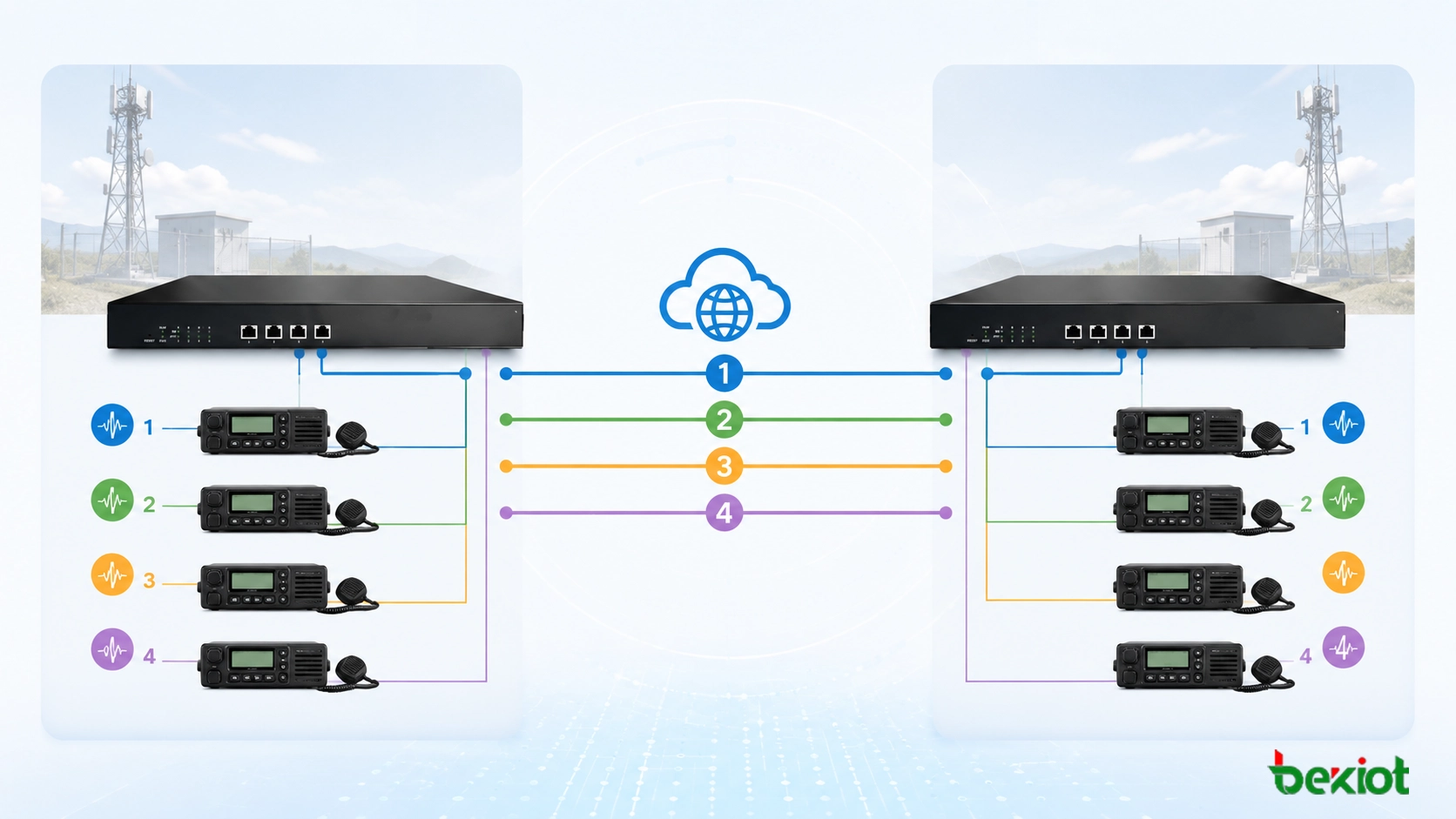

Pour y parvenir, une passerelle ROIP 4 ports peut être déployée sur le Site A et une autre passerelle ROIP 4 ports sur le Site B. Chaque passerelle se connecte à quatre radios mobiles ou radios de base au moyen de câbles personnalisés. Ces radios servent de points d’accès côté radio pour les quatre canaux locaux.

Fonctionnement de l’architecture

La passerelle ROIP se connecte aux terminaux radio au moyen de câbles audio et de commande personnalisés. Elle reçoit la voix depuis la radio, convertit l’audio en transmission vocale sur IP et l’envoie à la passerelle de l’autre site. Côté réception, la passerelle distante envoie l’audio au terminal radio correspondant, qui diffuse ensuite la voix dans le canal radio local.

Lorsqu’un utilisateur parle sur le Canal 1 du Site A, la radio du Site A reçoit la voix, la passerelle ROIP la convertit et la transmet via le réseau IP, puis la passerelle du Site B envoie la voix à la radio du Canal 1 du Site B. Les utilisateurs à l’écoute du Canal 1 sur le Site B peuvent entendre le message. La même logique fonctionne dans l’autre sens, ce qui rend la communication bidirectionnelle.

Ce mappage de canal à canal crée une structure de communication prévisible. Les opérateurs n’ont pas besoin de gérer des règles de routage complexes au quotidien. Chaque groupe radio conserve son identité de canal d’origine, tandis que la passerelle ROIP gère en arrière-plan le transport interrégional.

La détection de porteuse améliore la vitesse de réponse

Un détail technique important concerne la méthode de déclenchement. Certaines solutions d’interconnexion radio s’appuient sur VOX ou VAD, ce qui signifie que le système détecte l’activité vocale puis active la transmission. Cette méthode est pratique, mais elle peut introduire du retard, couper les premières syllabes ou provoquer de faux déclenchements dans des environnements bruyants.

Une méthode plus réactive consiste à utiliser la détection de porteuse ou une entrée de signalisation radio associée provenant de la radio mobile connectée. Lorsque la radio reçoit une porteuse valide, la passerelle peut activer immédiatement le chemin de transmission distant. Cela contribue à réduire le retard et offre une expérience push-to-talk plus stable.

Pour la communication radio interrégionale, la faible latence est importante. Les utilisateurs terrain s’attendent à une communication radio directe et naturelle. Le déclenchement basé sur la porteuse rend l’interconnexion plus adaptée au dispatching, à la sécurité, à la coordination d’urgence et aux opérations industrielles où la rapidité de réponse est essentielle.

Où Becke Telcom s’intègre dans ce type de projet

Becke Telcom peut être envisagé lorsque les clients ont besoin d’une solution pratique d’interconnexion radio vers IP pour des sites industriels, des réseaux de transport, des équipes d’intervention d’urgence, des plateformes logistiques, des installations énergétiques ou des systèmes de dispatching régional. Une passerelle ROIP Becke Telcom peut aider à connecter les ressources radio existantes avec les communications IP, les plateformes de dispatching ou les flux de travail des centres de commandement.

Dans les projets comportant plusieurs canaux fixes, un modèle comme le BK-ROIP4 ROIP Gateway peut être utilisé comme couche d’interconnexion simple et évolutive. La configuration finale doit être choisie selon le nombre de canaux radio, les exigences d’interface de câble, la méthode de contrôle PTT, l’état du réseau, les besoins de redondance et les exigences d’intégration du dispatching.

Une bonne solution radio interrégionale doit protéger l’investissement radio existant tout en améliorant la portée de communication, la vitesse de réponse et la coordination opérationnelle.

Avantages pratiques pour les intégrateurs système

Cette approche par passerelle ROIP est intéressante pour les intégrateurs système, car elle réduit le besoin de personnalisation logicielle lourde. Le déploiement se concentre sur l’interfaçage côté radio, la connectivité IP, le mappage des canaux et les tests de qualité vocale. Pour les projets aux besoins de canaux clairs et fixes, la charge d’ingénierie est plus facile à maîtriser.

Elle aide également à éviter un remplacement inutile de plateforme. De nombreux clients disposent déjà de radios, de canaux, d’équipes et de procédures opérationnelles. Une passerelle ROIP permet au système existant de rester actif tout en ajoutant une capacité de communication interrégionale.

Pour les projets par phases, cette architecture est flexible. La première étape peut ne connecter que deux sites et quatre canaux. Ensuite, le système peut s’étendre à davantage de sites, davantage de canaux, l’accès à une console de dispatching, l’enregistrement, la surveillance, la priorité des appels d’urgence ou l’intégration à une plateforme de communications unifiées.

Processus de déploiement recommandé

Vérifier les canaux radio existants

Les ingénieurs doivent confirmer combien de canaux radio doivent être interconnectés, quelles radios sont utilisées sur chaque site, si les canaux sont fixes et si chaque canal exige un mappage un à un ou une communication de groupe partagée.

Confirmer les exigences d’interface radio et de câblage

Des câbles personnalisés sont souvent nécessaires pour connecter la passerelle ROIP aux radios mobiles ou radios de base. L’équipe projet doit vérifier l’entrée audio, la sortie audio, le contrôle PTT, la détection de porteuse, la mise à la terre, le type de connecteur et la configuration côté radio avant l’installation.

Établir la connexion IP entre les sites

Les deux sites ont besoin d’une connexion réseau IP stable. Il peut s’agir d’un réseau privé, d’un VPN, d’un WAN d’entreprise, d’une liaison fibre, d’un routeur 4G/5G ou d’un autre chemin de transmission disponible. Le délai réseau, la perte de paquets, la sécurité et les règles de pare-feu doivent être vérifiés avant l’utilisation officielle.

Mapper les canaux et tester les appels bidirectionnels

Après l’installation, chaque canal doit être clairement mappé. Le Canal 1 du Site A doit correspondre au Canal 1 du Site B, et ainsi de suite. Les ingénieurs doivent tester la voix bidirectionnelle, le retard, le niveau audio, le comportement PTT, le déclenchement par porteuse, l’état occupé et la stabilité à long terme.

Scénarios d’application typiques

Les solutions ROIP interrégionales conviennent aux parcs industriels, mines, ports, centres logistiques, centrales électriques, sections de maintenance ferroviaire, opérations autoroutières, gestion de tunnels, stations de traitement de l’eau, sites pétrochimiques et équipes d’intervention d’urgence. Ces environnements ont souvent besoin que des utilisateurs radio situés dans différentes régions communiquent sans changer leurs terminaux existants.

La solution est particulièrement utile lorsque le nombre de canaux est limité et que la relation de communication est stable. Par exemple, deux sites distants peuvent seulement avoir besoin d’interconnecter quelques groupes de travail fixes. Dans ce cas, une conception basée sur passerelle est plus facile à déployer qu’un projet complexe d’intégration multiplaforme.

Notes d’ingénierie avant la livraison du projet

Un déploiement réussi doit tenir compte de l’adaptation des niveaux audio, du gain du microphone, du niveau de sortie haut-parleur, du timing PTT, de la stabilité de la détection de porteuse, des réglages de squelch radio, de la bande passante réseau, de l’alimentation électrique, de la protection contre la foudre, de la mise à la terre et de l’accès de maintenance.

L’équipe projet doit également définir ce qui se passe lorsqu’une liaison tombe en panne. Pour les environnements critiques, des liaisons réseau de secours, des radios de rechange, une alimentation redondante et des procédures opérationnelles claires sont recommandées. Si la solution est connectée à une plateforme de dispatching, les permissions utilisateur, la politique d’enregistrement et le contrôle d’accès doivent aussi être planifiés.

Avant la réception, le système doit être testé dans des conditions réelles d’exploitation. De courts essais en laboratoire ne suffisent pas pour les projets radio. Les essais terrain doivent inclure une communication de longue durée, des opérations PTT répétées, des environnements bruyants, différentes positions radio et des scénarios de fluctuation réseau.

Conclusion

L’interconnexion de talkies-walkies entre régions peut être réalisée sans remplacer tout le système radio. En déployant des passerelles ROIP sur deux sites, en les connectant aux radios mobiles ou radios de base existantes et en mappant les canaux via un réseau IP, les organisations peuvent étendre la communication radio sur de longues distances.

Cette approche est pratique pour les projets avec peu de canaux fixes, des flux de travail stables et des besoins clairs de communication site à site. Elle offre un chemin de déploiement plus simple, une complexité d’ingénierie plus faible, une livraison plus rapide et une meilleure protection de l’investissement radio existant. Pour les projets de communication industrielle et d’urgence, Becke Telcom peut fournir des options adaptées de passerelle ROIP et d’intégration de dispatching selon l’environnement réel du réseau et des radios.

FAQ

À quoi sert une passerelle ROIP dans la communication radio interrégionale ?

Une passerelle ROIP sert à convertir la voix radio en transmission vocale sur IP. Elle permet à des systèmes radio situés dans différentes régions de communiquer via un réseau IP, tandis que les utilisateurs continuent d’utiliser leurs talkies-walkies ou radios mobiles existants.

Cette solution exige-t-elle de remplacer les radios existantes ?

Non. Dans la plupart des projets, les radios existantes peuvent rester en service. La passerelle ROIP se connecte aux radios mobiles ou radios de base au moyen d’interfaces audio, PTT et de contrôle adaptées, de sorte que les utilisateurs n’ont pas à modifier leurs habitudes normales d’utilisation radio.

Combien de canaux radio peuvent être connectés entre deux sites ?

Le nombre de canaux connectés dépend du modèle de passerelle et de la conception du projet. Par exemple, une passerelle ROIP quatre ports peut prendre en charge quatre canaux radio, ce qui la rend adaptée au mappage un à un entre deux sites distants.

Que faut-il vérifier avant de déployer une solution de passerelle ROIP ?

Les ingénieurs doivent vérifier les interfaces radio, les exigences de câbles personnalisés, le contrôle PTT, la détection de porteuse, les niveaux audio, la stabilité du réseau IP, les règles de pare-feu, l’alimentation, la mise à la terre et la qualité de communication terrain avant le déploiement officiel.
