Le courant de boucle est le courant électrique qui circule dans une boucle fermée lorsqu’un appareil, une ligne, un capteur ou un terminal complète le chemin. Dans les systèmes de communication et de contrôle, il sert à indiquer l’état d’une ligne, alimenter des dispositifs de terrain, transmettre des valeurs analogiques, superviser des circuits ou confirmer qu’un chemin électrique est actif.

Le terme apparaît dans plusieurs domaines. En téléphonie analogique, le courant circule dans la ligne d’abonné lorsque le téléphone est décroché, ce qui permet au central, au PBX ou à la passerelle de détecter l’utilisation de la ligne. En instrumentation industrielle, une boucle 4–20 mA transporte les mesures des capteurs vers les contrôleurs. Dans les systèmes d’alarme et de sécurité, il aide à savoir si un circuit est normal, ouvert, en court-circuit ou déclenché.

Un chemin fermé qui porte une information

Le courant ne circule que lorsqu’un chemin complet existe. Ce principe devient précieux, car la présence, l’absence ou la valeur du courant peut représenter une information. Un équipement peut détecter si une ligne est au repos, active, défaillante ou porteuse d’un signal mesuré en observant ce comportement.

Dans un système téléphonique analogique, la ligne est généralement au repos lorsque le combiné est raccroché. Lorsque l’utilisateur le décroche, la boucle se ferme et le courant circule. Ce changement indique au central, au PBX ou à la passerelle analogique que l’utilisateur demande un service; le système peut alors fournir la tonalité, recevoir les chiffres, acheminer l’appel et superviser son état.

Dans l’industrie et le bâtiment, la même idée est utilisée autrement. Un capteur peut régler le courant de boucle pour représenter température, pression, niveau, débit, position ou concentration de gaz. Un panneau de contrôle peut surveiller le courant pour confirmer l’intégrité du câblage de terrain. Le courant devient à la fois grandeur électrique et signal d’état.

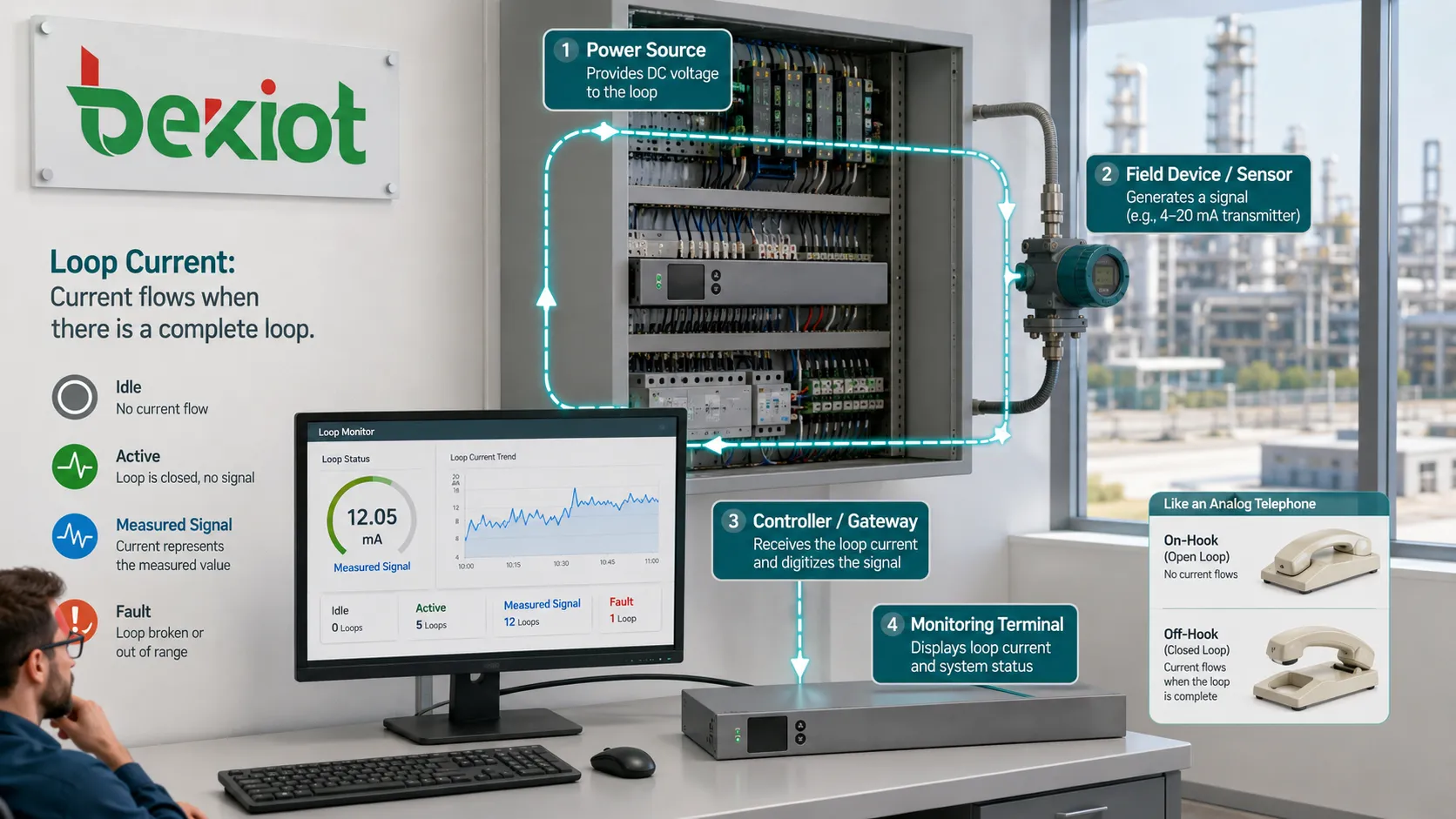

Comment le circuit devient actif

Source d’alimentation

Une boucle a besoin d’une source d’énergie. En téléphonie, elle peut provenir d’une carte de ligne, d’un port PBX, d’un adaptateur téléphonique analogique ou d’une interface de passerelle. En instrumentation, elle peut venir d’une alimentation de boucle, d’une carte d’entrée de contrôleur, d’un conditionneur de signal ou d’une alimentation de transmetteur.

La tension disponible doit être suffisante pour faire circuler le courant requis dans toute la boucle, y compris la résistance du câble, la charge du dispositif, les protections et le circuit d’entrée. Si la source est trop faible, la boucle peut devenir instable ou échouer sur de longues distances.

Charge et dispositif de terrain

Le dispositif connecté contrôle ou consomme une partie de l’énergie de la boucle. Un téléphone, un terminal analogique, un transmetteur de capteur, une entrée relais, un contact d’alarme ou un appareil de mesure peut faire partie de la boucle. Son impédance et son électronique interne influencent la circulation du courant.

Par exemple, un téléphone analogique modifie l’état de la ligne au décrochage. Un transmetteur 4–20 mA change la valeur du courant selon la variable mesurée. Une boucle d’alarme change d’état lorsqu’un contact s’ouvre ou se ferme.

Chemin de retour

Le chemin de retour complète le circuit. Si le conducteur est rompu, déconnecté, corrodé ou mal terminé, le courant ne circule pas normalement. Cela peut apparaître comme une absence de tonalité, une lecture capteur échouée, une alarme de boucle ouverte ou un équipement hors ligne.

Comme ces systèmes dépendent de la continuité, la qualité du câblage est essentielle. Bornes desserrées, connecteurs oxydés, isolation endommagée, infiltration d’eau et mauvais raccords créent des pannes intermittentes difficiles à diagnostiquer.

Entrée de surveillance

Le côté récepteur détecte le courant, la chute de tension ou le changement d’état. Un PBX détecte le courant de décrochage. Une entrée analogique d’API convertit le courant en valeur mesurée. Un panneau d’alarme évalue si le circuit est normal ou anormal.

L’entrée doit correspondre au type de boucle. Raccorder un capteur de courant à une mauvaise plage, inverser la polarité ou dépasser la charge d’entrée peut provoquer des lectures erronées ou endommager l’équipement.

Formes courantes dans les systèmes réels

Boucles d’abonné téléphonique

En téléphonie analogique traditionnelle, le courant de boucle est central pour la supervision de ligne. Téléphone raccroché, le circuit ne tire pas le courant normal de conversation. Téléphone décroché, la boucle se ferme et le courant circule; le central ou le PBX détecte la condition et lance le traitement de l’appel.

Le principe reste valable avec des téléphones analogiques raccordés à des passerelles VoIP, ATA, téléphones d’ascenseur, téléphones d’urgence, téléphones d’hôtel, fax ou ports PBX anciens. Même si le cœur du réseau est IP, le port analogique dépend encore du comportement de boucle.

Instrumentation 4–20mA

La boucle de courant 4–20 mA est très utilisée en mesure industrielle. Un transmetteur envoie un courant proportionnel à la valeur mesurée; 4 mA représente souvent le bas de plage et 20 mA le haut de plage.

Cette méthode est appréciée parce que les signaux de courant sont moins sensibles aux chutes de tension sur de longs câbles que les signaux de tension. Elle permet aussi la détection de défauts: une lecture proche de 0 mA indique souvent une boucle ouverte, un transmetteur défaillant ou un problème de câblage.

Circuits de supervision d’alarme

Les panneaux d’alarme et systèmes de sécurité peuvent utiliser des boucles supervisées pour détecter ouverture, court-circuit, état normal ou alarme. Résistances de fin de ligne, seuils de courant et supervision d’entrée aident à distinguer un déclenchement réel d’un défaut de câblage.

C’est important pour sécurité, incendie, appel d’urgence, contrôle d’accès et surveillance de site, où l’intégrité du câblage doit être connue avant l’urgence.

Boucles de commande et de relais

Les circuits de commande utilisent le courant de boucle pour alimenter des relais, activer des entrées, piloter des voyants ou confirmer des chemins de commande. Dans un système simple, un interrupteur ferme la boucle et la charge s’allume; dans un système complexe, les contrôleurs et logiciels lisent l’état.

Ces boucles sont fréquentes dans machines industrielles, automatisation de bâtiments, contrôle de pompes, tableaux d’éclairage et circuits de signalisation terrain.

Pourquoi il est utile au déploiement

Un avantage pratique est la simplicité. Une boucle peut transporter énergie et signal de manière directe, réduire le nombre de conducteurs et rendre le câblage de terrain plus compréhensible. Dans de nombreux systèmes analogiques et industriels, le courant lui-même devient le message.

Un autre avantage est la supervision. Le système peut détecter si un circuit est actif, au repos, déconnecté, en court-circuit ou hors plage. Cela aide les techniciens à localiser les défauts et les opérateurs à connaître l’état des équipements de terrain.

La signalisation par courant fonctionne aussi bien sur distance lorsqu’elle est correctement conçue. En instrumentation, les boucles tolèrent mieux les chutes de tension que beaucoup de signaux en tension. En téléphonie, la supervision de boucle a permis de gérer des millions de lignes avec des états électriques simples.

La valeur du courant de boucle est de transformer la continuité électrique en information opérationnelle: actif, au repos, mesuré, défaillant, déclenché ou supervisé.

Facteurs de conception avant installation

Budget de tension

La source de boucle doit fournir assez de tension pour tout le circuit. Les concepteurs doivent tenir compte de la longueur du câble, de la résistance du conducteur, de la chute de tension du dispositif, de la charge d’entrée, des protections et de la température.

Si le budget de tension est trop faible, le circuit peut fonctionner en atelier mais échouer après installation parce que le câble réel est plus long ou que la charge connectée est plus élevée.

Plage de courant

La plage attendue doit correspondre à l’équipement récepteur. Port téléphonique, entrée analogique, entrée relais, panneau d’alarme ou récepteur de capteur peuvent attendre un comportement de courant différent.

Une mauvaise plage peut créer de faux états, des lectures inexactes ou des dommages électroniques. La documentation doit préciser valeurs normales, alarme, défaut et maximum.

Polarité

Certaines boucles sont sensibles à la polarité, surtout avec électronique active, diodes, parafoudres ou transmetteurs alimentés. Une polarité inversée peut empêcher le fonctionnement ou créer des lectures instables.

La polarité doit être vérifiée à la mise en service. Les couleurs de fil aident, mais la vérification sur site reste nécessaire lorsque les paires sont prolongées ou raccordées en plusieurs points.

Résistance du câble

Les longues longueurs de câble ajoutent de la résistance. Dans une boucle de courant, cette résistance crée une chute de tension. Si la source ne peut pas la compenser, la boucle peut ne pas atteindre le courant requis.

Une section de conducteur plus grande, des trajets plus courts, une tension d’alimentation adaptée et une charge d’entrée correcte améliorent la fiabilité à distance.

Isolement et mise à la terre

La mise à la terre et l’isolement affectent le bruit et la sécurité. En site industriel, les différences de potentiel de terre créent parfois des chemins de courant indésirables. En communication, une mauvaise terre peut introduire ronflement, bruit ou risque de surtension.

Modules d’isolement, parafoudres, liaison équipotentielle et terminaison soignée des blindages peuvent être nécessaires dans les installations difficiles ou longues.

Conseils de maintenance pour une exploitation stable

Mesurer sous charge réelle

Le courant de boucle doit être mesuré lorsque l’appareil est connecté et fonctionne en conditions réelles. Un circuit peut sembler normal déconnecté mais échouer lorsque l’équipement de terrain consomme réellement.

Pour les lignes téléphoniques, on vérifie tension raccrochée, courant décroché, sonnerie et résistance de ligne. Pour l’instrumentation, on vérifie le courant à zéro, à mi-échelle et à pleine échelle.

Contrôler bornes et raccords

Les bornes desserrées ou corrodées causent souvent des problèmes intermittents. Vibrations, humidité, poussière, variations de température et mauvaise exécution affaiblissent progressivement les connexions.

La maintenance doit inclure une inspection physique, pas seulement des diagnostics logiciels. Bornes serrées, contacts propres et boîtes protégées améliorent la fiabilité à long terme.

Rechercher humidité et chemins de fuite

L’eau peut provoquer courant de fuite, corrosion, fausses lectures ou instabilité. Appareils extérieurs, câbles enterrés, fosses d’ascenseur, sols d’usine et zones côtières sont particulièrement vulnérables.

Boîtiers étanches, presse-étoupes, boucles anti-goutte, drainage, bornes anticorrosion et inspections régulières réduisent ces défauts.

Vérifier l’étalonnage

Dans les systèmes de mesure, le courant doit correspondre à la valeur physique correcte. Un signal de 12 mA représente le milieu de plage seulement si le transmetteur et le contrôleur ont le même étalonnage.

Après remplacement de capteurs, contrôleurs ou cartes analogiques, l’échelle et l’étalonnage doivent être vérifiés. Une mauvaise échelle fait paraître erroné un signal sain.

Revoir les seuils de défaut

Certains systèmes définissent des seuils pour boucle ouverte, court-circuit, état normal, alarme ou défaut capteur. Mal configurés, ils peuvent masquer des défauts ou générer des alarmes intempestives.

Les seuils doivent correspondre à la fiche technique, aux conditions du câble, au schéma de résistance de fin de ligne et au comportement de l’entrée du panneau.

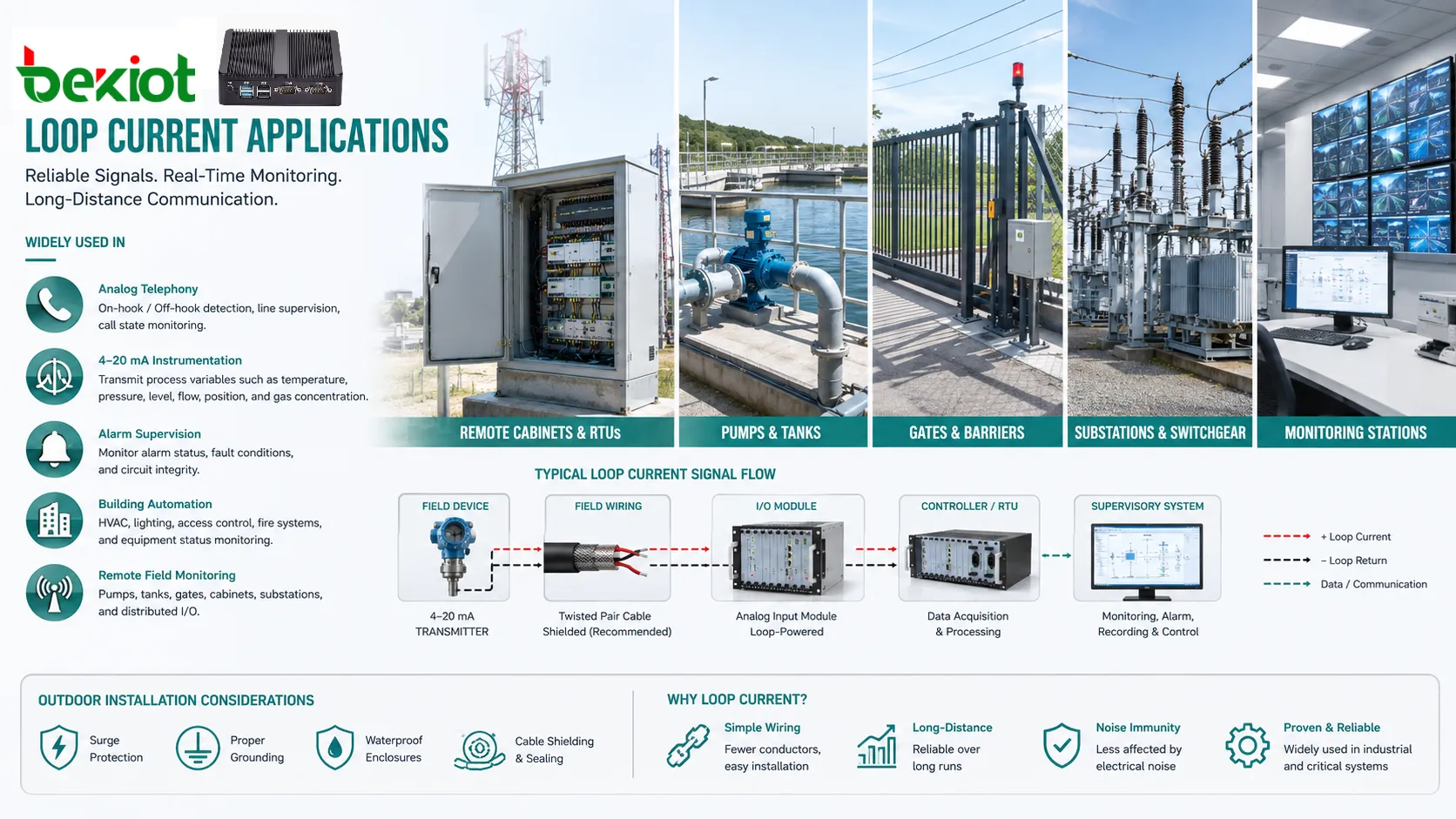

Applications dans différents systèmes

Téléphonie analogique

Les systèmes téléphoniques utilisent le courant de boucle pour détecter raccroché et décroché. Les ports PBX, lignes de central, passerelles analogiques et ATA savent ainsi quand un appel commence ou se termine.

Il est aussi important pour dépanner téléphones analogiques, fax, téléphones d’ascenseur, d’urgence, d’hôtel et interfaces anciennes. Un courant trop faible peut rendre le fonctionnement instable; un courant anormal indique souvent un défaut de câblage ou d’appareil.

Contrôle de procédés industriels

Dans usines, utilités, chimie, traitement de l’eau et énergie, les boucles mesurent pression, température, débit, niveau, position de vanne et concentration de gaz.

La technologie reste courante parce qu’elle est simple, robuste et compatible avec de nombreux API, systèmes DCS, enregistreurs et transmetteurs terrain.

Automatisation des bâtiments

Les bâtiments utilisent des boucles pour capteurs HVAC, transducteurs de pression, retour de clapet, niveaux de réservoir, état de pompes et suivi énergétique.

Une conception fiable fournit des mesures stables et réduit les appels de maintenance causés par bruit de câblage ou mauvaise mise à l’échelle.

Systèmes de sécurité et d’alarme

Les circuits supervisés d’incendie, sûreté, détection de gaz, contrôle d’accès et urgence utilisent le comportement de boucle pour identifier normal, alarme, ouverture ou court-circuit.

Ils exigent une installation soignée, car un défaut de câblage peut ressembler à une vraie alarme ou cacher une vraie alarme si la supervision est mal conçue.

Dispositifs de terrain distants

Pompes, réservoirs, portails, armoires, postes électriques et stations distantes utilisent des signaux de boucle parce que le câblage est simple et peut fonctionner loin s’il est bien conçu.

En extérieur, protection contre surtension, mise à la terre, étanchéité et blindage de câble deviennent particulièrement importants.

Symptômes courants de défaut

Aucun courant

L’absence de courant indique généralement boucle ouverte, appareil déconnecté, conducteur rompu, alimentation défaillante, fusible fondu, câblage inversé ou borne incorrecte. En téléphonie, cela peut apparaître comme absence de détection de décrochage ou de tonalité; en instrumentation, comme zéro ou défaut.

La première étape consiste à vérifier alimentation, continuité, polarité et chemin physique du câble.

Courant trop faible

Un courant faible peut venir d’une résistance de câble excessive, d’une tension faible, d’une charge d’entrée élevée, d’un dispositif de terrain dégradé, d’un mauvais contact ou d’un conducteur partiellement endommagé.

Le problème peut apparaître seulement sur de longs câbles ou dans certaines conditions de fonctionnement du dispositif.

Courant trop élevé

Un courant élevé peut indiquer court-circuit, mauvais câblage, mauvais type de dispositif, transmetteur défaillant, résistance contournée ou entrée endommagée. Il faut l’examiner rapidement, car il peut endommager l’équipement.

Les alimentations limitées en courant et les fusibles réduisent le risque de dommages graves.

Lectures instables

Un courant fluctuant peut venir de bornes desserrées, bruit électrique, mauvais blindage, humidité, capteurs défaillants, alimentation instable ou boucles de terre. Il peut aussi provenir d’un procédé réellement variable.

Les techniciens doivent distinguer variation réelle et instabilité électrique en vérifiant le signal en plusieurs points de la boucle.

Fausse indication d’état

Les systèmes d’alarme ou de téléphonie peuvent afficher un état faux lorsque seuils, résistances, polarité ou caractéristiques d’appareil ne correspondent pas à la conception d’entrée. En circuits supervisés, une résistance de fin de ligne mal placée est fréquente.

Revoir le schéma de câblage et mesurer les courants réels identifie généralement l’incompatibilité.

Les problèmes de courant de boucle sont souvent physiques avant d’être logiques. Câbles, bornes, polarité, humidité et capacité d’alimentation doivent être vérifiés avant de supposer un défaut logiciel.

Liste de contrôle de déploiement

Commencez par définir l’objectif de la boucle. Une boucle téléphonique, capteur, supervision d’alarme ou commande relais n’a pas la même plage de courant ni le même diagnostic.

Confirmez source, plage attendue, résistance maximale, longueur du câble, section du conducteur, charge d’entrée, polarité et protections avant installation.

Étiquetez clairement les bornes terrain avec numéro de boucle, type de signal, polarité, nom d’appareil et destination. Un bon étiquetage réduit les erreurs et accélère la maintenance.

Mesurez et consignez les valeurs de référence lors de la mise en service. Courant normal, de défaut, d’alarme et plage de fonctionnement doivent être documentés si nécessaire.

Protégez les circuits extérieurs et longs avec surtension, terre, blindage et étanchéité. Les conditions terrain déterminent souvent la fiabilité à long terme plus que le concept de boucle.

Exploitation à long terme et documentation

Les systèmes à boucle fonctionnent souvent pendant de nombreuses années. Pour rester fiables, plans de câblage, étalonnages, mesures, fiches techniques, listes de bornes et historique de défauts doivent être tenus à jour.

Lors du remplacement d’un dispositif de terrain, le nouveau doit être comparé à la conception d’origine. Un transmetteur peut demander une autre tension, une passerelle téléphonique fournir un autre courant et un panneau d’alarme utiliser d’autres seuils.

Après modification, la boucle doit être retestée en conditions normales et de défaut. Un circuit apparemment connecté peut encore signaler un mauvais état si seuils, échelle ou ordre des fils ont changé.

FAQ

Peut-on mesurer le courant de boucle avec un multimètre normal?

Oui, si le multimètre prend en charge la plage requise et est connecté correctement en série. Un mauvais branchement peut interrompre le circuit ou endommager l’appareil.

Pourquoi une boucle 4–20mA commence-t-elle à 4mA et non à 0mA?

Le zéro vivant de 4 mA distingue une lecture minimale valide d’une boucle ouverte, d’un fil rompu, d’un transmetteur défaillant ou d’une perte d’alimentation.

Que signifie un faible courant de boucle sur une ligne analogique?

Il peut indiquer câble long, résistance élevée, sortie de carte faible, mauvaises connexions, câblage endommagé ou appareil consommant moins que prévu.

Deux appareils peuvent-ils partager une même boucle?

Seulement si la boucle est conçue pour cela. Certaines acceptent des appareils en série ou des indicateurs alimentés par boucle, mais chaque ajout augmente la chute de tension et peut affecter la précision.

Que vérifier après le remplacement d’un transmetteur de terrain?

Vérifiez polarité, tension de boucle, plage de courant, échelle, étalonnage, charge d’entrée, terre, blindage et lecture correcte du contrôleur sur toute la plage.
